Методика поверки «ГСОЕИ. Счётчики тепла и воды «DYMETIC–9416»» (9416.00.00.000 ПМ2)

РОСТЕХРЕГУЛИРОВАНИЕ

ФГУ «ТЮМЕНСКИЙ ЦСМ»

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -Директор ФГУ «Тюменский ЦСМ» ______________В.В. Вагин

«___»______________2009 г.

ИНСТРУКЦИЯ

Г О С У Д А Р С Т В Е Н Н А Я С И С Т Е М А О Б Е С П Е Ч Е Н И Я Е Д И Н С Т В А И З М Е Р Е Н И Й

СЧЕТЧИКИ ТЕПЛА И ВОДЫ

Методика поверки 9416.00.00.000 ПМ2

2009

Настоящая Инструкция распространяется на счетчики тепла и воды «DYMETIC-9416» ТУ 4218-013-12540871-2003 (далее - счетчики тепла), предназначенные для:

• - измерения и регистрации расхода, температуры, давления, тепловой энергии, тепловой мощности, объема и массы теплоносителя (воды), объема и температуры холодной и горячей воды на тепловых пунктах источников тепловой энергии и потребителей: промышленных предприятий и организаций, жилых домов, магазинов, офисов и др. в открытых или закрытых системах водяного теплоснабжения;

• - измерения и регистрации расхода и объема воды при учетных операциях в различных отраслях промышленности.

Счетчик тепла относится к составным теплосчетчикам класса С по ГОСТ Р 516492000 и имеет два основных исполнения:

• 9416.1 - измерение тепловой энергии с помощью датчиков расхода и датчиков температуры (без учета изменения давления измеряемой среды) на тепловых пунктах потребителей тепловой энергии;

• 9416.2 - измерение тепловой энергии с помощью многопараметрических датчиков (с учетом изменения давления измеряемой среды) на тепловых пунктах источников и потребителей тепловой энергии.

Счетчик тепла исполнения 9416.1 (далее - счетчик 9416.1) в зависимости от конфигурации состоит из:

а) от одного до четырех датчиков расхода воды вихревых «DYMETIC-1001» или преобразователей расхода электромагнитных ПРЭМ 2 или аналогичных (далее -датчики расхода);

б) комплекта термометров сопротивления платиновых для измерения разности температур КТСПР-001 класса допуска А или аналогичных (далее - комплект датчиков температуры) с R_o 500П или 500 Pt по ГОСТ 8.625-2006;

в) устройства микровычислительного «DYMETIC-5102.1» (далее - вычислитель

• 5102.1)

Счетчик тепла исполнения 9416.2 (далее - счетчик 9416.2) состоит из:

а) двух датчиков многопараметрических «DYMETIC-2712» (далее - датчики МД);

б) одного или двух датчиков расхода;

в) одного или двух термометров сопротивления платиновых типа ТСП класса допуска А или комплекта термометров сопротивления платиновых КТСПР или аналогичных (далее - датчики температуры) с R_о 500 П или 500 Pt по ГОСТ 8.625-2006.

г) устройства микровычислительного «DYMETIC-5102.2» (далее - вычислитель

• 5102.2) ;

Инструкция устанавливает объем, порядок и методику первичной и периодической поверок счетчика тепла.

Межповерочный интервал 3 года.

В настоящей Инструкции приняты следующие сокращения:

• ■ датчики - датчик МД и датчик расхода;

• ■ вычислитель - вычислитель 5102.1 и вычислитель 5102.2;

• ■ преобразователи QTP - датчики, комплект датчиков температуры и отдельные

датчики температуры;

• ■ НД - нормативный документ.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки или НД, указанные в таблице 1.

Таблица 1

Примечание - Допускается применять другие средства поверки с характеристиками, не уступающими указанным.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

    • 2.1.1 Монтаж электрических соединений счетчика тепла должен проводиться в соответствии с ГОСТ 12.3.032-84 и «Правилами устройства электроустановок» (глава 7.3).

    • 2.1.2 Электрические испытания должны проводиться в соответствии с требованиями ГОСТ 12.3.019-80.

    • 2.1.3 К поверке счетчика тепла должны допускаться лица, изучившие руководства по эксплуатации (далее - РЭ) преобразователей QTP и вычислителя, эксплуатационную документацию рабочих эталонов и вспомогательных средств поверки, приведенных в таблице 1, и имеющие опыт поверки средств измерений, а также прошедшие инструктаж по технике безопасности в установленном порядке.

• 3 УСЛОВИЯ ПОВЕРКИ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• 1) температура окружающего воздуха - от + 5 до + 50 ^оС;

• 2) относительная влажность окружающего воздуха - не более 98 %;

• 3) атмосферное давление - от 84,0 до 106,7 кПа;

• 4) температура измеряемой среды (при поверке датчика) - + (25 ± 10) ^оС;

• 5) питание счетчика тепла - от сети переменного тока напряжением от 187 до 242 В и частотой (50 ± 1) Гц;

• 6) объем подводящего трубопровода полностью заполнен водой;

• 7) положение датчика на испытательном участке - горизонтальное с допускаемыми отклонениями ± 5 ^о;

• 8) длина прямолинейного участка трубопровода на входе датчика не менее пяти, а на выходе - не менее трех условных проходов трубопровода (далее - Dy);

• 9) расстояние между датчиками на испытательном участке трубопровода не менее 15 D/

• 10) напряженность электромагнитного поля промышленной частоты не более

80 А/м;

• 11) уровень вибраций не более 0,03 мм (вибросмещение) в диапазоне частот от 0,01 до 25 Гц.

• 4 ПОДГОТОВКА К ПОВЕРКЕ

  • 4.1 Перед проведением поверки должны быть подготовлены к работе рабочие эталоны и вспомогательные средства поверки согласно их эксплуатационной документации, а также проверено наличие и сроки действия поверительных клейм и (или) свидетельств о поверке рабочих эталонов.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1.1 При внешнем осмотре проверяется соответствие комплектности счетчика тепла указанной в паспорте. Заводские номера, указанные в паспорте, должны соответствовать номерам, нанесенным на составных частях счетчика тепла. Типоразмеры датчиков МД и датчиков расхода должны соответствовать указанным в паспорте.

• 5.1.2 Внешний осмотр преобразователей QTP и вычислителя производится в соответствии с документами по поверке, указанными в 5.2 - 5.5.

• 5.2.1 Поверка датчиков МД производится в соответствии с документом по поверке «Инструкция ГСИ. Датчики многопараметрические «DYMETIC-2712». Методика поверки 2712.00.00.000 ПМ2».

• 5.3.1 Поверка датчиков расхода производится в соответствии с документом по поверке соответствующего типа датчика расхода.

• 5.4.1 Поверка преобразователей и датчиков температуры производится в соответствии с документами по поверке соответствующих типов преобразователей или датчиков температуры.

• 5.5.1 Поверка вычислителя производится в соответстви и с документом по поверке «Инструкция ГСИ. Устройство микровычислительное «DYMETIC-5102». Методика поверки 5102.00.00.000 ПМ2».

• 5.6.1 Опробование счетчика тепла проводят на поверочной установке или любом другом устройстве, обеспечивающем:

• - расход воды внутри диапазона расходов, установленного для поверяемого типоразмера счетчика тепла;

• - давление воды внутри диапазона давлений, установленного для поверяемого счетчика тепла;

• - температуру воды внутри диапазона температур, установленного для поверяемого счетчика тепла.

• 5.4.2 Выполняют электрические соединения составных частей счетчика тепла в соответствии с приложением Б.

• 5.4.2 Включают счетчик тепла в работу в соответствии с РЭ вычислителя. На дисплее вычислителя должны отображаться значения расхода, давления (для исполнения 9416.2), температуры измеряемой среды, а значения объема, массы и тепловой энергии должны постоянно возрастать. На дисплее вычислителя не должно появляться сообщений, указывающих на неисправность блоков счетчика тепла или несоответствие условий измерений требованиям эксплуатационной документации.

5.5 Основную абсолютную погрешность счетчика тепла при измерении разности температур (далее - погрешность измерения разности температур) определяют только для исполнения 9416.2 в режиме измерения разности температур по сигналам датчиков МД.

Погрешность измерения разности температур определяют по схеме приложения А в термостате, обеспечивающем создание и контроль температур от + 30 до + 90 ^оС с помощью образцовых термометров 2 разряда с ценой деления 0,1 ^оС. Погрешность определяют при температурах + 30 и + 90 ^оС^*, устанавливаемых с допускаемыми отклонениями ± 5 ^оС от требуемого значения. Изменение температуры в процессе измерения должно быть не более ± 0,5 ^оС. При каждой температуре проводят не менее трех измерений.

После размещения в термостате двух датчиков МД устанавливают температуру + 30 °С, выдерживают схему во включенном состоянии не менее 30 мин и производят измерение.

При каждой температуре проводят не менее трех измерений. В процессе одного измерения фиксируют не менее пяти следующих друг за другом отсчетов температур Т1_мгн и Т2_мгн, ^оС, каждого из датчиков МД по показаниям вычислителя и при каждом отсчете вычисляют разность температур ДТмгн = Т1мгн - Т2мгн.

Затем устанавливают температуру + 90 °С, выдерживают схему во включенном состоянии не менее 30 мин и производят аналогичные измерения.

Погрешность измерения разности температур при i-м измерении Ддт21, ^оС, определяют по формуле:

AAii = ДЪ,                                    (1)

где ДТ - среднее значение разностей ДТмгн при i-м измерении, ^оС.

Результаты считают удовлетворительными, если ни одно из значений Д_ДТ| в каждой температурной точке не превышает ± 0,1 ^оС.

• 5.6 Основную приведенную погрешность счетчика тепла при измерении разности масс определяют по схеме приложения Г на поверочной установке, обеспечивающей одновременное измерение с относительной погрешностью не более ± 0,5 % массы воды по сигналам от двух датчиков расхода или от двух датчиков МД в рабочем диапазоне расходов.

- Допускается проводить испытание при температурах 0 и + 100 ^оС в нулевом и паровом термостате соответственно

После монтажа двух датчиков выдерживают схему во включенном состоянии на расходе Qn в течение не менее пяти минут. Погрешность определяют на расходах (1 ^{+ 0,1})Qmin, (1 ^+0,1)Qt, (1 ^{+ 0,1}^min, (1 ± 0,1)Qn И (1 - o,i)Qmax - при испытании датчиков расхода и(1 ^{+ 0,1})Q_min, (1 ± 0,1)Q_n и (1 _{- 0},₁)Q_max - при испытании датчиков МД. Изменение расхода в процессе измерения должно быть не более ± 2 % от установленного значения.

На каждом поверочном расходе проводят не менее трех измерений (n > 3) с регистрацией после каждого измерения массы воды M1_i и M2_i, р10^-3, прошедшей через испытуемые датчики за время i-го измерения, по показаниям вычислителя, и массы воды М^, г10^-3, за время i-го измерения, по показаниям поверочной установки.

Основную приведенную погрешность счетчика тепла при измерении разности масс ум, %, определяют на каждом поверочном расходе по формуле:

Результаты считают удовлетворительными, если ни одно из значений y_M не превышает ± 0,4 %.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Сведения о результатах первичной или периодической поверки заносят в паспорт счетчика тепла.

  • 6.2 При положительных результатах поверки преобразователей QTP и вычислителя счетчик тепла допускают к применению, о чем делают запись в паспорте и ставят подпись поверителя, проводившего поверку, скрепленную оттиском поверительного клейма.

  • 6.3 При отрицательных результатах поверки счетчик тепла к дальнейшей эксплуатации не допускается, в паспорте неработоспособного счетчика тепла проводят запись о его непригодности, а поверительное клеймо гасят.

  • 6.4 Счетчики тепла, прошедшие поверку при выпуске из производства или в процессе эксплуатации с отрицательным результатом, возвращают в производство или в сервисную службу изготовителя для устранения дефектов с последующим предъявлением на повторную поверку.

При отрицательных результатах повторной поверки вопрос о дальнейшей судьбе счетчиков тепла решается руководством изготовителя или сервисной службы по резул ьтатам анализа выявленных дефектов.

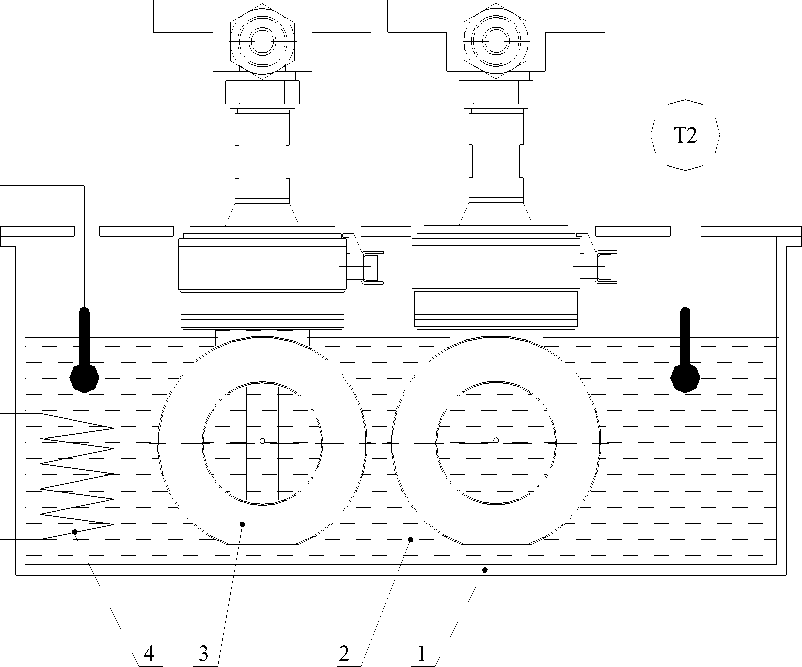

Схема определения погрешности измерения разности температур счетчиком 9416.2

Датчик МД

XS1

Датчик МД

Сеть питающая (~220В)

• 1 - термостат

• 2 - теплоноситель

• 3 - датчик МД

• 4 - нагреватель

Т1 - термометр электроконтактный

Т2 - термометр 2 разряда

ПУ - пульт управления

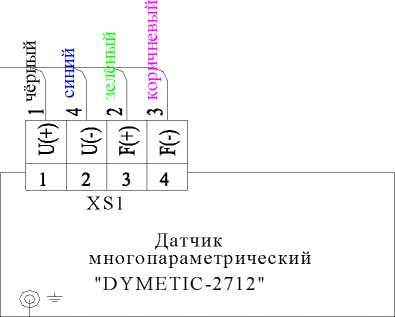

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А Схема электрических соединений при определении погрешности измерения разности температур счетчиком 9416.2

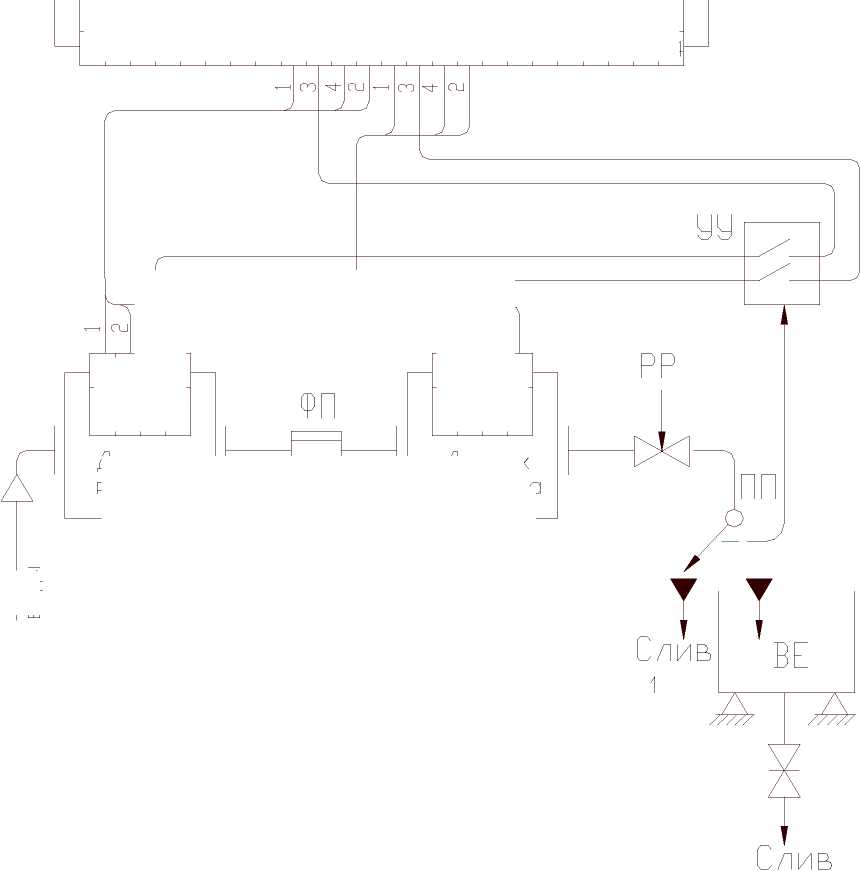

Схема электрических соединений при определении погрешности измерения разности масс по сигналам от датчиков расхода

ВР-весовоя емкость повсрорнои остановке УУ-остройство оправления поввролной остановки ФП-ФОРМирователь потока РР-остроиство реголирования расхода РР-переклюватель потока

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б

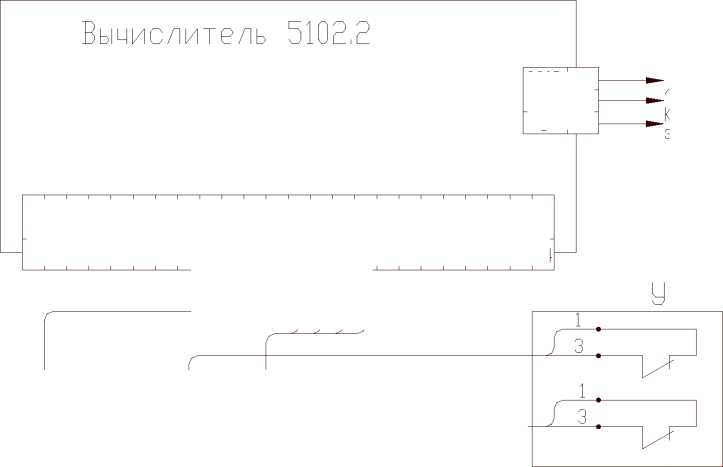

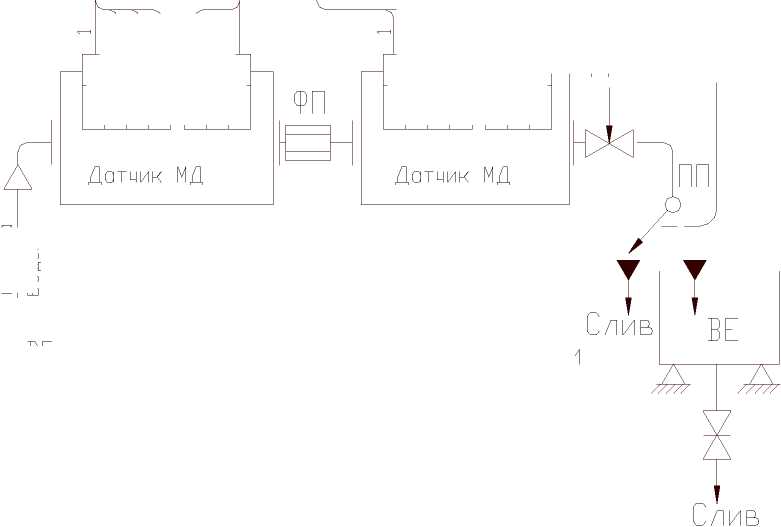

Схема электрических соединений при определении погрешности измерения разности масс по сигналам от датчиков МД

У

- 220В

< КОНТУРУ заземления

Г

рр

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
