2018 г.

ФГБУ «ГНМЦ»

России

В.В. Швыдун

Устройства синхронизации частоты и времени Метроном Версии: 300,600,1000,3000

МЕТОДИКА ПОВЕРКИ

№ М004-2018-МП

2018 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000 (далее - устройства) и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Перед проведением поверки устройства провести внешний осмотр и операции подготовки его к работе.

  • 2.2 Метрологические характеристики устройства, подлежащие проверке, и операции по

верки приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение (контроль) метрологических характеристик:

3.1 Определение относительной погрешности по частоте выходного сигнала 10 МГц

7.3.1

да

да

3.2 Определение абсолютной погрешности формирования шкалы времени относительно шкалы времени UTC (SU)

7.3.2

да

да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

1

2

7.3.1

Приемник-компаратор ЧК7-56 (частоты выходных сигналов: 1 МГц, 5 МГц, 10 МГц; пределы допускаемой относительной погрешности измерения отклонения частоты в режиме приемника-компаратора за 1 сутки ± 1 • 10’12).

7.3.2

Приемник-компаратор ЧК7-56 (частоты выходных сигналов: 1 МГц, 5 МГц, 10 МГц; пределы допускаемой относительной погрешности измерения отклонения частоты в режиме приемника-компаратора за 1 сутки ± Г10'12).

Частотомер универсальный CNT-90 (диапазон измерения частот от 0,001 Гц до 160 МГц, измерение интервала времени А - В от 5 нс до 106 с).

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C (К).......................................20 ± 5 (293±5);

  • - относительная влажность воздуха, %.......................................................65 ± 15;

  • - атмосферное давление, кПа (мм. рт. ст.)......................................100 ± 4 (750 = 30);

  • - напряжение питания от сети переменного (постоянного) тока, В......110-240 (20-72).

  • 5.2 При проведении операций поверки на открытом воздухе должны соблюдаться условия. указанные в РЭ на поверяемое устройство и средства поверки.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого устройства и используемых средств поверки.

  • 6.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого устройства;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) требуемые рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в руководстве по эксплуатации).

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре проверить:

  • - отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность устройства;

  • - исправность органов управления.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность устройства, органы управления находятся в исправном состоянии.

7.2 Опробование
  • 7.2.1 Опробование проводится в соответствии с руководством по эксплуатации.

  • 7.2.2 Результаты опробования считать положительными в случае корректной индикации светодиодов на панели устройства в соответствии с руководством по эксплуатации.

7.3 Определение метрологических характеристик
  • 7.3.1 Определение относительной погрешности по частоте выходного сигнала 10 МГц

  • 7.3.1.1 Собрать схему измерений в соответствии с рисунком 1.

    ГЛОНАСС/GPS                             ГЛОНАСС/GPS

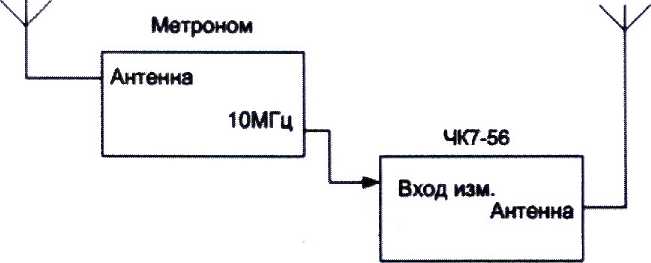

    Рисунок 1 - Схема для измерения относительной погрешности по частоте выходного сигнала 10 МГц

  • 7.3.1.2 Перед проведением поверки поверяемое устройство следует выдержать во включенном состоянии (с подключенной антенной) в течении 2 часов с целью установки рабочего режима.

  • 7.3.1.3 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

  • - подключить шнур питания к приемнику-компаратору ЧК7-56, обеспечив при этом надежное подключение прибора к линии защитного заземления через проводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление.

  • - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(->Rb», «-►)R Ь»;

  • - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии;

  • - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами «(->R Ь» и «->)R Ь».

  • 7.3.1.4 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройств и нормальной работе МПИ. загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МП И, а индикатор «СИНХР. R h » находится в режиме периодической подсветки.

  • 7.3.1.5 Подать на вход «">)F х» приемника-компаратора ЧК7-56 выходной сигнал частотой 10 МГц с поверяемого устройства.

На приемнике - компараторе ЧК7-56 выставить следующие режимы:______

«ОБРАЗЦОВАЯ ШВ»

« ШВ СРНС»

«ШВ СИНХРОНИЗАЦИИ»

«ШВ UTC (Russia)»

«ИЗМЕРЕНИЕ»

«ПРИЕМНИК -КОМПАРАТОР»

  • 7.3.1.6 Прогреть приемник- компаратор ЧК7-56 до проведения измерений в течение 4 ч.

  • 7.3.1.7 После прогрева приборов установить на приемнике-компараторе ЧК7-56 режим работы «Приемник-компаратор».

  • 7.3.1.8 По истечении 24 ч снять показания приемника-компаратора.

  • 7.3.1.9 Расчет средней относительной погрешности по частоте выходного сигнала 10 МГц приемником-компаратором ЧК7-56 производится автоматически.

  • 7.3.1.10 Результаты поверки считать положительными, если значение относительной погрешности по частоте выходного сигнала 10МГц находятся в пределах ±7 10'".

7.3.2 Определение абсолютной погрешности формирования шкалы времени относительно шкалы времени UTC (SU)

  • 7.3.2.1 Собрать схему измерений в соответствии с рисунком 2.

ГЛОНАСС/GPS

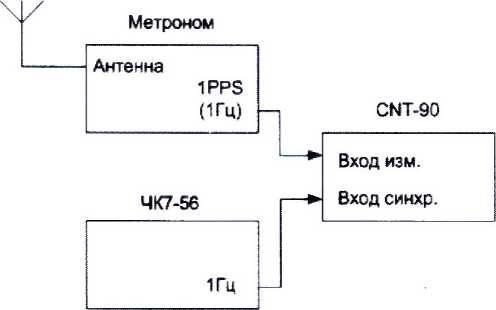

Рисунок 2 - Схема для измерения абсолютной погрешности формирования шкалы времени относительно шкалы времени UTC (SU)

  • 7.3.2.2 Выполнить настройку частотомера CNT-90 в режим измерения временного интервала в соответствии с руководством по эксплуатации.

  • 7.3.2.3 Соединить вход А частотомера с выходом «PPS Out» устройства, вход В частотомера с выходом «S» приемника-компаратора ЧК7-56 и измерить не менее 30 значений расхождения шкалы времени резервного канала БФС со шкалой времени ЧК7-56.

7.3.2.4 На

ЧК7-56 выставить

«ОБРАЗЦОВАЯ ШВ»

« ШВ СРНС»

«ШВ СИНХРОНИЗАЦИИ»

«ШВ UTC (Russia)»

«ИЗМЕРЕНИЕ»

«ПРИЕМНИК -КОМПАРАТОР»

  • 7.3.2.5 Вычислить значение смещения шкалы времени устройства относительно шкалы времени UTC (SU):

дТ1 = A7,'.V-//7C(.S7/) = &Т'у-ЧК7 +&T4K1_(/n.(S(l),                    (2)

где A7^/a,7_(,7((S7/) - смешение шкалы времени ЧК7-56 относительно шкалы времени UTC(SU), нормированное в эксплуатационной документации на приемник-компаратор ЧК7-56 (± 50 нс).

  • 7.3.2.6 Вычислить среднее значение дТ и среднее квадратическое отклонение д, :

дТ=—УдТ,-, 6,= -1—У(дГ-дТ)2.             (3)

где N - количество проведенных измерений.

  • 7.3.2.7 Вычислить шкалы времени, формируемой устройством относительно шкалы времени UTC (SU):

  • 7.3.2.8 Результаты поверки считать положительными, если значения абсолютной погрешности формирования шкалы времени устройства относительно шкалы времени UTC (SU) находятся в пределах ±1 мкс.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки устройства выдается свидетельство установленной формы.

  • 8.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 8.3 Параметры, определенные при поверке, заносят в формуляр на устройство.

  • 8.4 В случае отрицательных результатов поверки поверяемое устройство к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

И.А.Дрига

О.Л.Рудакова

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
