Инструкция

Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 2, зав. № 12)

Методика поверки

г. Москва 2018 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплекса измерительного параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 2, зав. № 12) (далее - комплекс) и устанавливает методику первичной и периодической поверки.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ nC^BILI’KM
  • 2.1 При проведенииповеикикомплекса по:1>юп:ло1тп.>вьп1о;ьлсныо11ерации, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта

МП

Проведение операции при

первичной поверке

первичной поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.3

да

да

4 Определение метрологических характеристик

4.1 Определение абсолютной погрешности воспроизведения   напряжения   и   силы

постоянного   тока   источника   питания

программируемого Keithley 2260В-30-108

7.4

да

да

4.2 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы   постоянного   тока   калибратора-

мультиметра цифрового 2400

7.5

да

да

4.3 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы    постоянного   тока   калибратора-

мультиметра цифрового 2410

7.6

да

да

4.4 Определение погрешности измерения параметров пассивных электрических цепей измерителя иммитанса IM3536

7.7

да

да

4.5 Определение погрешности источника питания программируемого Keitley серии 2200 модель 2200-60-2

7.8

да

да

4.6 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы    постоянного   тока   калибратора-

мультиметра цифрового 2430

7.9

да

да

  • 2.2 На основанои коcемeнпoсo зaеелгкиавлaдeльоaкoмпцeкcк допускадтся п^^с^^^.^епро сокращенной поверки по отдельным измерительным каналам.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Средстваповерки ир^ивс;1С1н>1 в таблице 2.

Таблица 2

Номер

пункта методики

поверки

Наименование и тип основных или вспомогательных средств поверки,, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам.. Разряд по государственной поверочной схеме и (ши) метрологические и основные технические характеристики

7.6

Калибратор-вольтметр   универсальный   В1-28:    пределы   допускаемой

относительной погрешности измерения напряжения постоянного тока в диапазоне напряжений от 1 мкВ до 2 В ±0,004 %

7.6

Катушка электрического творввивления Р310: Кном = 0,001 Ом, класс точности 0,01, 1мах = 32 А

Вспомогательные средства поверки

6

Измеритель комбинированный TESTO   176-Р1: диапазон измерения

температуры от минус 20 до плюс 70 °Р, пределы допускаемой абсолютной погрешности измерений температуры ±0,2 “Р; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерения относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %

  • 3.2 При окведсднии поверки допускается применять другие ткдствеа измерений, удовлетворяющие ов ввчнвтви и диапазону измерений требованиям настоящей методики.

  • 3.3 При поверие должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые средства поверии должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверие (знак поверии).

  • 3.5 Рредства поверии должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверии.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверии необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в руководстве по эксплуатации (РЭ) комплекса.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания комплекса.

  • 4.3 К поверие допускаются лица, изучившие руководство по РЭ на комплекс, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверии, изучившие настоящую МП и имеющие достаточную квалификацию.

  • 4.5 Лица, участвующие в поверке комплекса, должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Прр и[■’01^^111'1 и пооедки должны собш-одаться вслесющие ncj^^r^mr температура окружающего воздуха, °Р (К)...............................от 1B до 2B (от 28B до 2998);

относительная влажность воздуха при температуре 25 °Р, %............................ни более 80;

атмосферное давление, мм рт. ст. (кПа)..............................от 730 до 785 (от 97,3 до 104,6).

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке;

  • - проверить наличие евидетельств (знаков поверки) о поверке рабочих эталонов;

  • - проверить целостность электрических цепей комплекса;

  • - перед началом поверки измерить и занести в протокол поверки уеловия окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПОКВЕРГРИЕ ПОВЕРКА
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - соответствие состава комплекса, приведенного в формуляре, с имеющемся в наличии;

  • - наличие товарного знака изготовителя и заводекого номера комплекса;

  • - отсутствие механических повреждений;

  • - заземление всех элементов комплекса;

  • - подключение оборудования и элементов комплекса к управляющей ПЭВМ по интерфейсной шине GPIB и USB.

  • - положение переключателей включения питания приборов и оборудования комплекса «ВКЛ (ON)» в положение «ВЫКЛ (OFF)», проверить подключение кабелей питания оборудования комплекса к розеткам питания;

  • - отсутствие обугливания изоляции на внешних токоведущих частях комплекса;

  • 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 ОпроОооанни

    • 7.2.1 При опробовании комплекса необходимо:

  • - включить электропитание комплекса от сети 220 В 50 Гц не включая приборов и оборудования комплекса. У приборов комплекса имеющих дежурное питание загорятся индикаторы «Сеть», что индицирует наличие напряжения питания 220 В 50 Гц на сетевых разъемах приборов комплекса. Далее, для включения комплекса, необходимо нажать на кнопки у приборов комплекса «ВКЛ (ON)» и проконтролировать включение оборудования и приборов комплекта.

  • - запустить ПО согласно п. 4.2.2 - 4.2.4 ТИВН.668710.029 РЭ.

  • 7.2.2 Результаты опробования считать положительными, если приборы прошли самоконтроль и СПО управления рабочим местом загружено.

7.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПП)

На ПЭВМ каждого АРМ запустить ПО комплекса.

В проводнике открыть папку DMT и выбрать файл p2xx.exe.

Открыть правой кнопкой мыши вкладку «Свойства».

Открыть вкладку «Хэш-суммы файлов».

Контрольная сумма по алгоритму CRC32 должна совпадать с контрольной суммой указанной в формуляре на комплекс.

  • 7.4 Определпние абсолютноо погрешипсти                 напряжеапя ж силы

постоянного тока источника питания программируемого Keithley 2260В-30-108

  • 7.4.1 Определение абсолютной погрешности источника питания программируемого Keithley 2260В-30-108 (далее - источник)

  • 7.4.1.1 Внешний осмотр

При проведении внешнего осмотра источника проверяются;

  • - чистота и исправность разьемов;

  • - отсутствие механических повреждений корпуса;

  • - комплектность согласно эксплуатационной документации.

  • 7.4.1.2 Подготовка к поверке

Внимание! Установить входящий в комплект источника воздушный фильтр в отверстие под панелью управления прибора.

Извлечь защитную клеммную крышку прибора.

Убедиться в том, что клеммы «+» и «+S», «-» и «-S» соединены пластинами-перемычками.

Присоединить кабели с подходящим сечением проводов к клеммам «+» и «-» источника используя шайбы, винты (болты) из комплекта источника, как показано на рисунке

  • 1.

потенциал                        потенциал

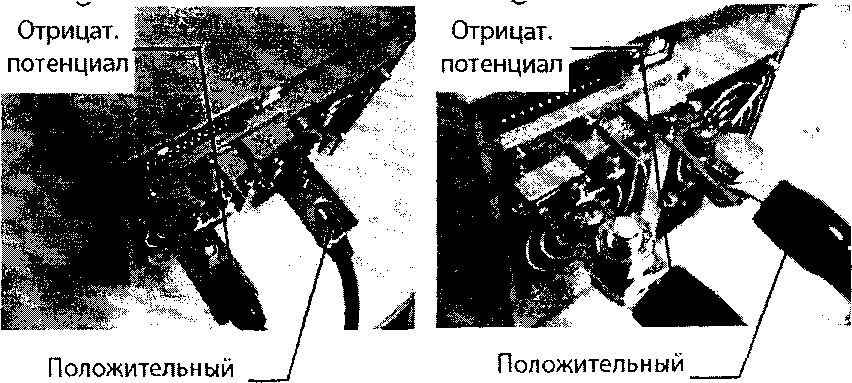

Рисунок 1 - Соединения проводов с клеммами источника

Включить источник клавишей «POWER».

До начала операций поверки выдержать источник и средства поверки во включенном состоянии в соответствии с указаниями руководства по эксплуатации.

Минимальное время прогрева источника 30 минут.

  • 7.4.1.3 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки.

Полученные результаты должны укладываться в пределы допускаемых значений, указанные в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате источник следует направить в сервисных центр для проведения регулировки и/или ремонта.

  • 7.4.1.4 Опробование и идентификация

Выключить источник и повторно включить его.

После включения должна осуществиться процедура автоматического тестирования, по завершении которой источник будет готов к работе. В процессе выполнения автоматического тестирования не должно поя не должно появиться сообщений об ошибках.

Записать результаты автоматического тестирования в таблицу 3.

Проверить идентификацию версии установленного на источнике программного обеспечения (ПО), для чего нажать клавишу «Function», вращением ручки «Voltage» выбрать F-89.

На дисплее должен отобразиться номер версии ПО.

Записать результаты идентификации в таблицу 3.

Выйти из меню нажатием клавиши «Function».

Таблица 3

Операция

Результаты проверки

Критерий проверки

Автоматическое тестирование

Нет сообщений об ошибках

Идентификация ПО

Номер версии V01.53 и выше

  • 7.4.1.5 Определение абсолютной погрешности    воспроизведения напряжения

постоянного вокт повочоокт новтоор ноопорооосо пока

Лняаеалаооа абсолютной погрешности яосняопзяаеаопя напряжения постоянного вокт повочоокт новтноя осущистялрют с оспгльзоятноим кнлоНртторт-вольтметрт унояияснльногг В1-28 но схама, няояаеиннгP нт япсуока 2.

Росунок 2

Порядок вынолнаопя озмериооР:

  • 1. Выход освочнокт ноттаор соаепновь с входом кнлоHяттотт-яольтматтт В1-28. КнлоHяттгт-яольтматя В1-28 усттнгяить я ражом ^мериноя нтияяжаапр носторнногг вокт.

  • 2. В режома неминосттттотт вынттвь «Измаянвало», носла чаго зтнусвовь тучной унттялаооа озмаротальным оборудов^оем. В норяняшамср окна (росунок 3) выНттвь зтклтдку «КнлоНрттгры-мультоматры, освочнокп иоттннр». В ноли «^маровало» выНртвь осточнок новтноя 2260В-30-108. Усттноинть: «Источное» - в ражом «Нтиряжаана», «Лсртночанпа (В, А)» - 0,01, «Выходной уровень (В, А)» - 0, «Схамт игдключанор» -«Диухнровгдотр». Посла этого установок «Выход» в ражом «Вкл».

  • 3. Нт выхода остгчонкт новтопя нрггртммным сносоНом в ноле «Выходной уровень (В, А)» носладоятвельно усттнгвоть выходное нтнряжанне в сооввевсввпп ттНлнцеР 4.

  • 4. Нтжтвь «Выиглноть», ировгдоть ^мараное нтнрржаннр носторнного вокт от выхода остгчаокт ноттннр с номощью кнлнНртторт-игльтметрт В1-28.

Рисунок 3

  • 5. Определить абсолютную погрешность воспроизведения напряжения постоянного тока Audci по формуле

Audcl- UhI-UyctI,                                                  (1)

где UycTi - напряжение постоянного тока, отображаемое в поле «Напряжение (В)», В; Uhi - действительное значение напряжения постоянного тока, измеренное

калибратором-вольтметром В1-28, на выходе источника питания, В.

Таблица 4

Номинальное значение напряжения постоянного тока, устанавливаемое на выходе источника питания, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ

Источник питания постоянного тока 2260В-30-108

2,5

±40,0

5,0

10,0

15,0

20,0

25,0

30,0

Результаты поверки считать положительными, значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах, указанных в таблице 3.

  • 7.4.1.5 Определепиеебеоиютной погрешностевоспроизнсдсния силы п остоянноготока источника питания постоянонгн тока

Опредслеоое абсолютной погрешности воспроизведения силы постоянного тока источника питания пнптоянносн тока осуществлять для источника питания 2260В-30-108 с использованием калибратора-вольтметра В1-28 и катушки Р310 по схеме, приведенной на рисунке 4.

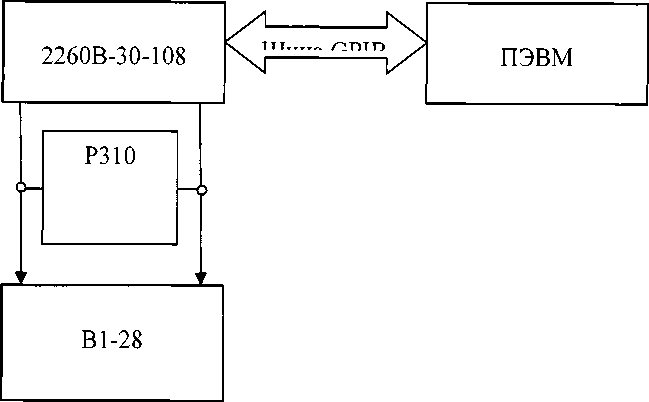

Рисунок 4

Порядок выполнения измерений:

  • 1. Выходные клеммы (+) и (-) источника питания постоянного тока соединить с шунтом, параллельно которому подключить калибратор-вольтметр В1-28. Калибратор-вольтметр В1-28 установить в режим измерения напряжения постоянного тока.

  • 2. В поле «Измерители» (рисунок 3) выбрать источник питания 2260В-30-108. Установить: «Источник» - в режим «Ток», «Ограничение (В, А)» - 1,0, «Выходной уровень (В,А)» - 0, «Схема подключения» - «Двухпроводная». После этого установить «Выход» в режим «Вкл».

  • 3. На выходе источника питания постоянного тока программным способом в поле «Выходной уровень (В, А)» последовательно устанавливать выходной ток в соответствии таблицей 5.

  • 4. Нажимать «Выполнить», проводить измерение напряжения постоянного тока на выходе исследуемого источника питания с помощью калибратора-вольтметра В1-28.

  • 5. Действительное значение силы постоянного тока, воспроизводимого каналом источника питания постоянного тока 1э2 определить по формуле

    Эи2

(2)

где   Иэи2 -напряжение постоянного тока на шунте, измеренное калибратором-

вольтметром В1-28, В;

Кш = 0,001 Ом -сопротивление' катушки.

  • 6. Определипь дбсолютнуюпогрешностьвоспроизоспения едлы п остоянноно токаЛ|аС2 по формуле

Aldc2 1эи2 - 1уст2,

(3)

где - значение силы постоянного тока, отображаемое в поле «Ток (А)», А.

1эз - действительное значение силы постоянного тока, измеренное калибратором-вольтметром В1-28 на выходе поверяемого источника питания, А.

Таблица 5

Номинальное значение силы постоянного тока, устанавливаемое на выходе поверяемого источника питания, мА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА

Источник питания постоянного тока (2260В-30-108)

5000,0

± 120,0

10 000,0

20 000,0

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 5 для источника питания постоянного тока.

  • 7.5 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора-мультиметра цифрового 2400

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2400 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока погрешности калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

7.5. Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора-мультиметра цифрового 2410

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2410 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.6 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора-мультиметра цифрового 2410

Проверить внешний вид, наличие пломб 1 маркировку.

Калибратор-мультиметр цифровой 2410 (далее - калибратор) не должен иметь внешних повреждений, пломбирование соглаено РЭ, маркировка типа и номер измерителя соглаено формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.7 Определепре поериш ностнизмстиниянараиетрав пессивных ииектричеекир чепеи измерителя иммитанса IM3536

Проверить внешний вид, наличие пломб и маркировку.

Измеритель иммитанса 1М3536 (далее - измеритель) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке измерителя (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка измерителя осуществляется по документу МП 2202-0059-2016 «Измерители иммитанса 1М3536. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование измерителя согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения погрешности измерения параметров пассивных электрических цепей измерителя считать положительными, если измеритель не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Свидетельство о поверке на измеритель действующее, значения измерения параметров пассивных электрических цепей, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.8 Определение абсолютной погрешпости (юспроизвеРения напряжениян силы постоянного тока источника пстасся программируемого Keitley серсс 2200 модель 2200-60-2

Проверить внешний вид, наличие пломб и маркировку.

Источник питания программируемый Keithley серии 2200 модель 2200-60-2 (далее -источник) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке источника (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в св1дриельствр должно находится в допускаемых пределах.

Поверка источника осуществляется по документу К1-2200-2012 «Источники питания программируемые Keithley серии 2200 (2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование источника согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрещности воспроизведения напряжения и силы постоянного тока источника считать положительными, если источник не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер источника согласно формуляра (паспорта).

Свидетельство о поверке на измеритель действующее, значения абсолютной погрешности воспроизведения напряжения и силы постоянного тока источника, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.9 Определение            п()гре1Ш1()ст11(юсп]Ю1ше()ения иизмерений напряжениям

силы постоянного тока калибраторо-лрльгтимсппра цифрового 2400

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2400 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки оформляется свидетельство о поверке.

  • 8.2 При отрицательных результатах поверки применение комплекса запрещается, оформляется извещение о непригодности к применению с указали ем причин забракования.

    Г орбачев

Ведущий специалист-испытатель ООО «АСК Экспресс»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
