Государственная Система Обеспечения Единства Измерений. Комплектные испытательные устройства серии

«Сатурн». Методика поверки

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на Комплектные испытательные устройства «Сатурн-М2» и «Сатурн-М3», (далее устройства) и устанавливает методы и средства их первичной и периодической поверки.

Межповерочный интервал - 1 год.

Поверка устройств, применяемых в сферах государственного метрологического контроля и надзора, должна производиться в соответствии с требованиями настоящей методики поверки.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении первичной и периодической поверки следующие операции:

  • -  Внешний осмотр (по п. 6.1 настоящей методики);

  • -  Опробование (по п. 6.2 настоящей методики);

  • -  Определение основной настоящей методики);

  • -  Определение основной настоящей методики);

  • -  Определение основной методики)

погрешности

погрешности

должны

производиться

измерения

измерения

погрешности

силы

силы

тока

тока

измерения времени

канале

канале

(по п. 6.3.3

(по п. 6.3.1

(по п. 6.3.2

настоящей

П р и м е ч а н и е : Поверка прекращается, если получены отрицательные результаты при проведении какой-либо операции.

2 СРЕДСТВА ПОВЕРКИ

Перечень основных и вспомогательных средств поверки представлен в таблице 2.1.

Т а б л и ц а 2.1

Наименование

Требуемый диапазон

Требуемые класс точности, погрешность, разрешение

Рекомендуемый

тип

1 Амперметр постоянного тока

<<

о о о

0,5%

Э537, Э539

2 Амперметр переменного тока

< ° о о

ООО

0,5%

Измерительный комплект К540 с

3 Измерительный трансформатор тока

3000/5 А

0,5 %

ТТИ 100-3000/5А-

15ВА-0,5

4 Автоматические выключатели

16 А

40 А

5 Нагрузочный трансформатор

3000 А

НТ-4

6 Резистор

100 Ом/160 Вт

±10%

С5-35

7 Реле переменного тока

РЭН 20

8 Мегаомметр

0 - 50 МОм

<3%

М1102

9 Пробойная установка

Испытательное напряжение до 10 кВ (50 Гц)

УПУ-10

10 Термометр ртутный

0 - 50° С

± 1° С

ТД-4

11 Барометр

80 - 106 кП а

±200 Па

БАММ -1

12 Психрометр

10 - 100 %

1 %

М34

13 Секундомер

1 с - 8 ч

0,1 с

СОП пр-2а-3

14 Автотрансформатор лабораторный

187 - 242 В

10 А

3 %

ЛАТР-1

15 Устройство «Нептун-3»

П р и м е ч а н и е - Вместо указанных в таблице 2.1 эталонных и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При поверке устройств необходимо соблюдать требования ГОСТ 1 2.2.007.0-75, ГОСТ 12.2.007.3-75 «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», а также общие правила выполнения работ в соответствии с технической документацией и требованиям безопасности, действующими на предприятии, где осуществляется поверка.

  • 3.2 К проведению поверки устройств допускаются квалификационную группу не ниже третьей.

    лица, имеющие

    руководством

    по

  • 3.3 При поверке устройств необходимо ознакомиться с эксплуатации на них, а также с настоящей методикой поверки.

4 УСЛОВИЯ ПОВЕРКИ

В ходе поверки должны быть соблюдены следующие условия:

  • •  температура окружающего воздуха должна быть в пределах: (20 ± 5) 0С

  • •  относительная влажность воздуха: от 30 до 80 %

  • •  атмосферное давление: от 84 до 106 кПа (от 630 до 765 мм рт.ст)

  • •  напряжение питающей сети: (220±11) В , 50±0,5 Гц.

5 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • — представлены документы, подтверждающие проверку электрической безопасности в соответствии с ГОСТ Р 51350-99;

  • — проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

  • — поверяемое устройство подключено в соответствии с руководством по эксплуатации;

  • — измерительные средства, задействованные при поверке, должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр:

Внешний осмотр проводится путем визуальной проверки. При внешнем осмотре должно быть установлено:

  • •  Комплектность (в соответствии с руководством по эксплуатации).

  • •  Отсутствие механических повреждений, коррозии, нарушений покрытий, надписей, царапин и других дефектов, препятствующих применению отдельных средств измерений.

  • •  Соответствие маркировки требованиям эксплуатационной документации

Кроме того, при внешнем осмотре осуществляется проверка состояния и комплектности технической документации, включающая в себя проверку наличия следующих документов:

  • •  Руководство по эксплуатации.

  • •  Настоящая Методика поверки.

  • •  Свидетельство о предыдущей поверке (при проведении периодической поверки).

  • 6.2 Опробование

6.2.1 Электрическая прочность изоляции

Проверка электрической прочности изоляции проводится путем подачи испытательного напряжения частоты 50 Гц, подаваемого в течение 1 минуты между объединёнными между собой клеммами каждого изолированного канала напряжения или тока с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны.

Испытательное напряжение должно соответствовать значениям, указанным в таблице 6.1.

Т а б л и ц а 6.1 - Значения испытательного напряжения

Цепь

Испытательное напряжение, кВ

1 Контакты 1 и 2 разъема «Питание» при включенном выключателе «Питание»

1,5

2 Шпильки канала 1

2

3 Клеммы «~220 В» при включенном выключателе «Цвн»

1,5

4 Клеммы «20/200А»

1,5

5 Клеммы «5А»

1,5

6 Клеммы «L», «N», «РЕ»

1,5

7 Клеммы «Контакты»

1,5

8 Контакты разъема «Цепи управления»

1,5

9 Контакты А3, А6, А7, В2, В6, В7 разъема «Цепи измерения»

1,5

Устройства считаются выдержавшими испытания, если в течение указанного времени отсутствуют пробои и поверхностные перекрытия.

  • 6.2.2 Сопротивление изоляции.

Сопротивление изоляции между объединёнными входами каждой из цепей, указанных в таблице 6.1, с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны, при нормальных условиях должно составлять не менее 20 МОм, при рабочих условиях и влажности до 80 % - не менее 5 МОм

  • 6.2.3 Проверка действия поверяемого устройства. Порядок проведения.

    • 6.2.3.1 Выполнить подготовительные операции в следующей последовательности:

  • - разместить измерительные приборы на удобном для проведения работ месте;

  • - заземляющие клеммы измерительных приборов и проверяемого устройства соединить проводом с контуром заземления.

  • 6.2.3.2 Для проведения опробования канала 1 в режиме измерения силы тока в диапазонах 25 А и 250 А собрать схему, показанную на рис. 6.1. Включить устройство нажатием на клавишный выключатель «Питание ~220 В, 50 Гц» со стороны «I». С помощью клавиатуры выбрать тип проверяемого аппарата «АВ», режим «ИСТ.ТОКА», предел измерения 25 А. Задать параметры: 1н = 10 А, tn = 5 с. Переключатель «Предел регулировки» установить в положение «20А». Подать на клеммы «~220 В» сетевое напряжение. Включить выключатель «ивнеш», должен загореться светодиод «Наличие ивх». Нажать кнопку «Пуск». Показания эталонного амперметра занести в таблицу 6.2.

Переключатель «Предел регулировки» установить в положение «200А». Задавая значения 1н равное 100 и 200 А повторить испытание, занося показания эталонного амперметра в таблицу 6.2.

Т а б л и ц а 6.2 - Характеристики, подлежащие определению

Режим измерения

Задаваемые Значения тока

Показания эталонного прибора

1 Диапазон измерения силы переменного тока Канал 1, клеммы «20/200А»

Канал 1, шпильки силового выхода

Канал 1, клеммы «5А»

Канал 2, клеммы «L» - «N» - «PE»

10; 100; 200 А

20; 1000; 2000 А 20; 1000; 2000 А 0,01; 0,05; 0,1 А

0,02; 1; 2 А

2 Диапазон регулирования и измерения времени срабатывания

0,050; 0,500; 0,900 с

1,00; 50,00; 90,00 с

1;3600;7200 с

А Внимание! При проверке автоматов по схеме рис. 6.1 шпильки силового выхода канала 1 находятся поД напряжением, поДанным на клеммы «~220В» (при включенном тумблере «ивнеш»). Соединительные провоДа и перемычка должны быть отсоединены от шпилек, а защитная крышка, закрывающая шпильки, опущена!

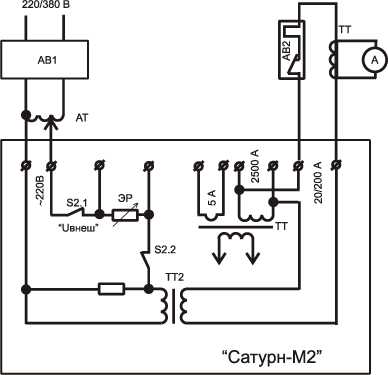

Рисунок 6.1 - Схема проверк допускаемых пределов основной погрешности измерений силы тока в диапазонах 25 А и 250 А

А - эталонный амперметр.

АВ1 - защитный автоматический выключатель на номинальный ток 16 А; АВ2 - защитный автоматический выключатель на номинальный ток 25 А; АТ - автотрансформатор на номинальный ток 10 А;

ТТ - измерительный трансформатор тока на номинальный ток до 200 А;

  • 6.2.3.3 Для проведения опробования в режиме измерения силы тока в диапазонах 2500 А собрать схему, показанную на рис. 6.2. Установить предел измерения «2500 А». Выключить выключатель «ивнеш». Задавая значения тока, указанные в таблице 6.2, провести испытания аналогично п. 6.2.3.2. Показания эталонного амперметра занести в таблицу 6.2.

А Внимание! При проверке автоматов по схеме рис. 6.2 необходимо отключить тумблер «ивнеш» и отсоединить все провода от клемм «20/200А» и «~220В», т.к. они могут находиться под напряжением, подаваемым на шпильки силового выхода.

  • 6.2.3.4 Для проведения опробования в режиме измерения силы тока с помощью внешнего измерительного трансформатора собрать схему показанную на рис. 6.3. Установить предел измерения «ТТ3.00» (при использовании измерительного трансформатора тока с номинальным током 3000 А). Задавая значения тока, указанные в таблице 6.2,

провести испытания аналогично п. 6.2.3.2. Показания эталонного амперметра занести в таблицу 6.2.

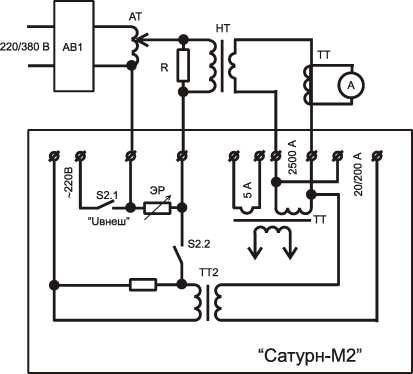

Рисунок 6.2 - Схема проверки допускаемых пределов основной погрешности измерений силы тока в диапазоне 2500 А

А - эталонный амперметр.

АВ1 - защитный автоматический выключатель на номинальный ток 40 А;

АТ - автотрансформатор на номинальный ток 10 А;

НТ - нагрузочный трансформатор, обеспечивающий на выходе ток более 2500 А в течение времени более 10 секунд;

ТТ - измерительный трансформатор тока на номинальный ток 3000 А;

R - проволочный резистор мощностью 160 Вт, сопротивлением 100 Ом.

Рисунок 6.3 - Схема проверки допускаемых пределов основной погрешности измерений силы тока с помощью внешнего измерительного трансформатора

ТТ1 - датчик тока ТМ-0,66Р-5, входящий в комплект поставки «Сатурн-М3»; ТТ2 - измерительный трансформатор тока на номинальный ток 3000 А;

  • 6.2.3.5 Для проведения опробования канала 2 в режиме измерения силы тока в диапазоне 0,1 А собрать схему, показанную на рис. 6.4. С помощью клавиатуры выбрать тип проверяемого аппарата «ВДТ», режим «Т_Синус». Задать параметры: 1Дп = 10 мА, to = 5 с. Переключатель «ВДТ. Предел регулировки» установить в положение «0,1 А». Нажать кнопку «Пуск». Показания эталонного амперметра занести в таблицу 6.2. Задавая значения IAn, указанные в табл. 6.2, повторить испытание, занося показания эталонного амперметра в таблицу 6.2.

Переключатель «ВДТ. Предел регулировки» установить в положение «2 А». Задавая значения 1Дп, указанные в табл. 6.2, повторить испытание, занося показания эталонного амперметра в таблицу 6.2.

L

**---

Ct

“Сатурн-М2м

**.-----

220 В

РЕ

**

Рисунок 6.4 - Схема проверки допускаемых пределов основной погрешности измерений силы тока в диапазонах 0,1 А и 2 А

  • 6.2.3.6 Проверка формирования тока 6 мА в канале 2. Проверка выполняется по схеме, представленной на рис 6.4.

С помощью клавиатуры выбрать тип проверяемого аппарата «ВДТ», режим «Т_Пульс». Задать параметры: IAn = 1 мА, to = 10 с, k = 1, полярность = +. Переключатель «ВДТ. Предел регулировки» установить в положение «0,1 А».

Запустить режим. Измеренное значение тока не должно превышать 1,5 мА. Изменить полярность на «-». Запустить режим. Значение тока не должно превышать 1,5 мА.

Включить тумблер «Ток 6 мА». Повторить измерения тока при положительной (I+) и отрицательной (I-) полярности. Рассчитать значение формируемого тока по формуле [(I+ - 1 А) + (I- - 1 А)]/2. Оно должно, примерно, равняться 6 мА.

  • 6.2.3.7 Для опробования в режиме измерения времени собрать схему рис. 6.5.

Рисунок 6.5 - Схема проверки допускаемых пределов относительной погрешности измерений времени до 100 секунд

KL - реле переменного тока на напряжение 220 В;

R - проволочный резистор сопротивлением 150 Ом и мощностью более 300 Вт

Внешнее устройство (например, «Нептун-3») должно замыкать клеммы «Контакты» через заданное время ^задерж) после запуска на блоке «Сатурн-М2» режима «ИСТ.ТОКА». Для режима «ИСТ.ТОКА» задать следующие параметры: а = 100 %, tn = 150 с.

При использовании устройства «Нептун-3» для него необходимо задать следующие уставки:

  • - «Пуск канала 1» - непрерывно

  • - «Пуск отсчета времени» - внутренний;

  • - «Ожидание срабатывания»- 99,999 секунды;

  • - «Запуск t» - замыкание контактов;

  • - «Внешний пуск» - замыкание контактов

Значение остальных параметров - произвольное.

На устройстве «Нептун-3» задать требуемое значение задержки срабатывания выходного реле Тзадан (кнопка «t»). Кнопкой «Выбор канала» разрешить работу канала 2. Нажать кнопку «Пуск от канала 1».

На блоке «Сатурн-М2» нажать кнопку «Пуск». Включается реле KL, замыкая своими контактами вход «Внешний пуск» на устройстве «Нептун-3». «Нептун-3» переходит из нормального состояния в аварийное и через заданную задержку Тзадан срабатывает выходное реле, замыкая своими контактами клеммы «Контакты» на блоке «Сатурн-М2» и вход «Запуск таймера» на устройстве «Нептун-3». На индикаторах устройств отображаются измеренное время срабатывания. Нажать кнопка «Стоп» на устройстве «Нептун-3».

Последовательно задавая значения времени задержки Тзадан, указанные в табл.6.2, повторить испытание, снимая и занося в таблицу 6.2 показания с индикаторов устройств «Сатурн-М2» и «Нептун-3».

  • 6.2.3.8 Измерение времени срабатывания, превышающего 100 секунд, проводить с помощью секундомера. Измерения проводятся в режиме «ИСТ. ТОКА». Одновременно с запуском режима включить секундомер. При достижении указанного в таблице 6.2 времени (по показаниям секундомера) одновременно замкнуть клеммы «Контакты» и остановить секундомер. Показания занести в таблицу 6.2.

Результаты опробования считаются удовлетворительными, если отсутствуют грубые отклонения показаний. При грубых отклонениях устройство бракуется.

  • 6.3 Определение (контроль) метрологических характеристик

Соотношение пределов допускаемых значений погрешности эталонного средства измерений и поверяемого устройства должно быть не хуже, чем 1:3. Поверка проводится для нормальных условий эксплуатации с соблюдением времени установления рабочего режима.

Поверяемые точки

Пределы основной погрешности измерения определяются в следующих точках диапазона измерений: Х1= (0,1 - 0,15)Хк; Х2 = (0,2 - 0,3)Хк; Х3 = (0,4 - 0,6)Хк; Х4 = (0,7 -0,8)Хк; Х5 = (0,9 - 1,1)Хк, где Хк - конечное значение диапазона измерений.

Расчет погрешности измерения

Пределы допускаемых значений основной абсолютной погрешности измерения определяют по формуле:

А = Аб - Аэ                 (6.1)

где Аб - показания поверяемого устройства;

Аэ - показания эталонного средства измерений.

Пределы допускаемых значений основной приведенной погрешности измерения определяют по формуле:

5 = 100х ( Аб - Аэ)/Хк         (6.2)

Пределы допускаемых значений основной относительной погрешности измерения определяют по формуле:

5 = 100х ( Аб - Аэ)/Аэ         (6.3)

  • 6.3.1 Определение основной погрешности измерения силы тока в канале 1

  • 6.3.1.1 Проверку проводить при постоянном питающем напряжении 220 В и изменяющемся значении а (а - часть от максимального значения диапазона регулирования тока, выраженная в %).

Последовательно выполняя операции согласно п.п. 6.2.3.2...п.п. 6.2.3.4 и задавая значения а, указанные в таблице 6.3 и значения тока, указанные в таблице 6.4, снять с эталонного амперметра и индикатора проверяемого устройства показания тока и занести их в таблицу 6.3 и 6.4.

При проверке диапазона измерения «25 А» в схеме рис. 6.1 вместо защитного выключателя АВ2 установить проволочный резистор сопротивлением, примерно, 0,8 Ом и мощностью 500 Вт.

Т а б л и ц а 6.3 - Результаты измерения силы тока и вычисления погрешности измерения.

Предел измерения «25 А»

Значение а, %

10

25

50

75

90

Эт. амперметр, А

«Сатурн-М2», А

Погрешность, %

Предел измерения «250 А»

Значение а, %

10

20

30

40

55

Эт. амперметр, А

«Сатурн-М2», А

Погрешность, %

Предел измерения «2500 А»

Значение а, %

10

20

30

40

55

Эт. амперметр, А

«Сатурн-М2», А

Погрешность, %

  • 6.3.1.2 По формуле (6-2) произвести расчет основной приведенной погрешности измерения. Результаты расчета занесите в таблицу 6.3.

  • 6.3.1.3 Результат проверки удовлетворителен, если в указанных поверяемых точках погрешность, рассчитанная по формуле (6-2), не превышает 1,5 % от верхнего значения диапазона плюс 3 единицы младшего разряда.

Т а б л и ц а 6.4 - Результаты измерения силы тока и вычисления погрешности измерения.

Предел измерения «ТТ3,0»

Задаваемый ток, А

300

750

1500

2250

2700

Эт. амперметр, А

«Сатурн-М2», А

Погрешность, %

  • 6.3.1.4 По формуле (6-2) произвести расчет основной приведенной погрешности измерения. Результаты расчета занесите в таблицу 6.4.

  • 6.3.1.5 Результат проверки удовлетворителен, если в указанных поверяемых точках погрешность, рассчитанная по формуле (6-2), не превышает (1,5 + погрешность внешнего измерительного трансформатора) % от верхнего значения диапазона плюс 3 единицы младшего разряда.

  • 6.3.2 Определение основной погрешности измерения силы тока в канале 2

  • 6.3.2.1 Определение пределов основной приведенной погрешности измерения действующего значения синусоидального тока.

Выполнить п. 3.2.3.5.

Проверку проводить в режиме «Т_Синус». Задать длительность импульса tu = 5 секунд. Задавая значения 1Дп, указанные в таблице 6.5, снять показания эталонного амперметра и проверяемого устройства. Показания занести в таблицу 6.5.

Испытания проводить в двух диапазонах: 0,1 А и 2 А, устанавливая переключатель «ВДТ. Предел регулировки» в соответствующее положение. Значения 1Дп > 500 мА получать за счет изменения значения множителя k.

Т а б л и ц а 6.5 - Результаты измерения действующего значения тока и вычисления погрешности измерения.

Диапазон измерения 100 мА

Заданное значение 1Дп, мА

1

10

25

50

75

100

Эталонный амперметр, мА

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

Диапазон измерения 2 А

Заданное значение 1Дп, мА

20

200

500

1000

1500

2000

Эталонный амперметр, мА

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

По формуле (6-2) произвести расчет основной приведенной погрешности измерения. Результаты расчета занесите в таблицу 6.5.

Результат проверки удовлетворителен, если в указанных поверяемых точках погрешность, рассчитанная по формуле (6-2), не превышает 0,5 % от верхнего значения диапазона плюс 3 единицы младшего разряда.

  • 6.3.2.2 Проверка пределов основной приведенной погрешности измерения действующего значения постоянного пульсирующего тока положительной полярности при угле задержки тока равном 0°.

Проверку проводить в режиме «Т_Пульс» при длительности импульса to = 10 с и полярности «+». Проверку проводить аналогично п. 6.3.2.1. Результаты занести в таблицу 6.6.

Т а б л и ц а 6.6 - Результаты измерения действующего значения тока и вычисления погрешности измерения.

Диапазон измерения 100 мА

Заданное значение 1Дп, мА

5

10

25

50

70

Эталонный амперметр, мА

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

Диапазон изме

эения 2 А

Заданное значение 1Дп, А

20

200

500

1000

1410

Эталонный амперметр, А

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

  • 6.3.2.3 Проверка пределов основной приведенной погрешности измерения действующего значения постоянного пульсирующего тока отрицательной полярности при угле задержки тока равном 0°.

Проверку проводить аналогично п. 6.3.2.2, задав отрицательную полярность. Результаты занести в таблицу 6.7.

Т а б л и ц а 6.7 - Результаты измерения действующего значения тока и вычисления погрешности измерения.

Диапазон измерения 100 мА

Заданное значение 1Ап, мА

5

10

25

50

70

Эталонный амперметр, мА

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

Диапазон изме

зения 2 А

Заданное значение 1Ап, мА

20

200

500

1000

1410

Эталонный амперметр, мА

«Сатурн-М2», мА

Погрешность измерения тока, %

Погрешность установки тока, %

По формуле (6-2) произвести расчет основной приведенной погрешности измерения. Результаты расчета занесите в таблицы 6.6 и 6.7.

Результат проверки удовлетворителен, если в указанных поверяемых точках

погрешность, рассчитанная по формуле (6-2), не превышает 1,5 % от верхнего значения диапазона плюс 3 единицы младшего разряда.

  • 6.3.3 Определение основной погрешности измерения времени

  • 6.3.3.1 Проверку проводить по схеме, представленной на рис. 6.5. Выполнить подготовительные операции согласно п.6.2.3.8.

Задавая значения задержки срабатывания выходного реле (Тзадан), указанные в таблице 6.9, произвести измерение времени срабатывания согласно п. 6.2.3.8.

Результаты измерения времени занесите их в табл. 6.8.

Т а б л и ц а 6.8 - Результаты измерения времени срабатывания и вычисления погрешности измерения.

На пределе 0,001.0,999 с

Задержка (Тзадан), с

0,1

0,25

0,5

0,75

0,900

«Нептун-3», с

«Сатурн-М2» (Тизм), с

Погрешность, %

На пределе 1,00.99,99 с

Задержка (Тзадан), с

10

25

50

75

90,00

«Нептун-3», с

«Сатурн-М2» (Тизм), с

Погрешность, %

На пределе 1.9999 с

Т рекомендуемое, с

720

1800

3200

5400

7200

Показания секундомера, с

«Сатурн-М2» (Тизм), с

Погрешность, %

Абсолютная погрешность измерений времени до 1 секунды должна вычисляться по следующей формуле:

Д = I (Тизм - t3c) - ТзадаН ,           (6.4)

где: Тизм - показания устройства «Сатурн-М2»;

Тзадан - заданное значение задержки;

t3c - задержка срабатывания реле KL.

Относительная погрешность измерений времени от 1 до 100 секунд должна вычисляться по следующей формуле:

5 = | (Тизм - tsc) - ТзадаН /Тзадан,    (6.5)

Для определения задержки срабатывания реле KL (1зс) необходимо измерить время срабатывания при Тзадан = 0.

  • 6.3.3.2 Измерение времени срабатывания, превышающего 100 секунд, проводить с помощью секундомера. Измерения проводятся в режиме «ИСТ.ТОКА». Одновременно с запуском режима включить секундомер. При достижении указанного в таблице 6.9 рекомендуемого времени (по показаниям секундомера) одновременно замкнуть клеммы «Контакты» и остановить секундомер. Показания занести в таблицу 6.9.

Результат поверки удовлетворителен если:

  • - при измерении времени до 1 секунды абсолютная погрешность измерений не превышает ± 0,01 с;

  • - при измерении времени от 1 до 100 секунды предел допускаемой относительной погрешности измерений не превышать 1 % плюс 3 единицы младшего разряда;

  • - при измерении времени свыше 100 секунд предел допускаемой относительной погрешности измерений не превышать 2 % плюс 3 единицы младшего разряда.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты выполнения операций поверки заносят в протокол произвольной формы, содержащий следующую информацию:

  • -   наименование типа поверяемого устройства;

  • -   нормируемые метрологические характеристики;

  • -   таблицы по форме таблиц 6.1 - 6.9, содержащие результаты проведения операций поверки;

  • -   заключение о годности поверяемого устройства;

  • -   подписи поверителей.

При положительных результатах первичной поверки в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При положительных результатах периодической поверки на корпус устройства наносится знак поверки в виде наклейки, и выдается свидетельство о поверке.

При отрицательных результатах поверки устройство не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего лист (стр) в докум.

докум.

Входящий № сопров. докум и дата

Подпись

Дата

Измененных

Замененных

Новых

Аннулиров.

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
