СОГЛАСОВАНО

«10» марта 2021 г.

ЛОЕИ

ММАШ ТЕСТ»

. А. Лапшинов

Государственная система обеспечения единства измерений

Системы газоаналитические iEAF-NextGen

МЕТОДИКА ПОВЕРКИ

МП-225/10-2021

Москва, 2021 г.

1. Общие положения
  • 1.1    Настоящая методика поверки распространяется на Системы газоаналитические iEAF-NextGen предназначенных для непрерывного измерения объемной процентной концентрации четырех газов: кислорода (Ог), оксида углерода (СО), диоксида углерода (СО2) и водорода (Н2) и устанавливает методику ее первичной и периодической поверки.

  • 1.2   Системы обеспечивают прослеживаемость к ГЭТ 154 «ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах».

2. Перечень операций поверки средства измерений

2.1. При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1.

Наименование операции

Пункт методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7

Да

Да

2 Опробование

8

Да

Да

3 Проверка программного обеспечения

9

Да

Да

4 Определение метрологических характеристик

10

4.1 Проверка диапазона измерений и определение основной погрешности измерительных каналов системы

10.1

Да

Да

  • 2.2.   Поверка измерительных каналов системы (далее - ИК) осуществляется комплектным способом.

Поверка газоаналитеческих ИК системы производится подачей поверочных газовых смесей на вход устройства отбора и подготовки пробы системы, имеющих в своем составе анализаторы газов. Комплектная поверка может проводиться как без демонтажа, так и с демонтажом измерительных преобразователей.

  • 2.3.   Допускается замена измерительных преобразователей во время эксплуатации системы на измерительные преобразователи, обеспечивающие метрологические и технические характеристики системы в соответствии с требованиями описания типа. После замены измерительного преобразователя проводится первичная поверка ИК, в составе которого произошла замена.

  • 2.4.   При получении отрицательных результатов поверки ИК при выполнении любой из операций, указанных в таблице 1, поверку ИК прекращают до выяснения и устранения причин несоответствий. После устранения причин несоответствий поверку ИК повторяют. В случае, если ИК не прошел поверку после устранения причин несоответствий. ИК бракуют и оформляют на него извещение о непригодности.

  • 2.5.   В условиях эксплуатации допускается проведение поверки системы без демонтажа датчиков измерительных преобразователей ИК с использованием эталонных средств поверки в соответствии с требованиями ГОСТ Р 8.959-2019.

  • 2.6.   При проведении периодической поверки допускается проведение поверки в сокращенном объёме для измерений меньшего числа величин, с обязательным указанием в свидетельстве о поверке (или в эксплуатационном документе) информации об объеме проведенной поверки.

3. Требования к условиям проведения поверки

3.1. При проведении поверки соблюдают условия, приведенные в таблице 3. Таб л и ца 3.

Наименование параметра

Значение

Температура окружающей среды. °C

от +5 до +35

Относительная влажность окружающей среды. %

до 97

Атмосферное давление. кПа

от 84 до 105

Параметры электрического питания переменного тока: - напряжение. В

от 187 до 242

Расход ГСО. дм’7мин

от 0.5 до 1

Механические и электромагнитные воздействия, за исключением естественных условий, должны быть исключены

При проведении поверки на объекте (месте эксплуатации системы) условия поверки должны соответствовать условиям эксплуатации системы и средств поверки, указанным в их эксплуатационной документации.

4. Требования к специалистам, осуществляющим поверку
  • 4.1. К работе должны допускаться лица, имеющие необходимую квалификацию и обученные работе с СИ. входящими в состав системы и средствами поверки, а также правилам техники безопасности.

5. Метрологические и технические требования к средствам поверки

5.1. При проведении поверки применяют средства поверки, указанные в таблице 4. Таблица 4.

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

7, 8.9

Измеритель влажности и температуры ИВТМ-7 М 6Д (per. № 15500-12) Диапазон измерений температуры воздуха от -20 до +60°С. относительной влажности от 0 до 99 %, давления от 840 до 1060 гПа

10.1

Измеритель влажности и температуры ИВ ГМ-7 М 6Д (per. № 15500-12) Диапазон измерений температуры воздуха от -20 до +60°С. относительной влажности от 0 до 99 %, давления от 840 до 1060 гПа Секундомер механический СОПпр. ТУ 25-1894.003-90. класс точности 2 Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением Стандартные образцы состава газовых смесей в баллонах под давлением (Приложение В)

Ротаметр РМА-0.063Г УЗ. ГОСТ 13045-81. верхняя граница диапазона измерений объемного расхода 0.063 м’7ч. кл. точности 4

Вентиль точной регулировки с манометром ВТР-1-М160. диапазон рабочего давления (0-150) кгс/см". диаметр условного прохода 3 мм Редуктор баллонный кислородный одноступенчатый БКО-50-4 Трубка медицинская ПВХ по ТУ 6-01-2-120-73. 6x1.5 мм

Генераторы газовых смесей ГГС мод. ГГС-Р. ГГС-Т, ГГС-К. ГГС-03-03 (per. № 62151-15), модификация ГГС-03-03

  • 1)    Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью

  • 2)    Допускается использование стандартных образцов состава газовых смесей (в том числе многокомпонентных), не указанных в Приложении В. при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания поверочного компонента должны соответствовать указанному для соответствующего ГСО из Приложения А.

  • - отношение погрешности, с которой устанавливается содержание компонента в поверочной смеси к пределу допускаемой основной погрешности системы, должно быть не более 1/2

4) Информация о всех средствах поверки должна быть внесена в ФГИС «Аршин». Средства поверки должны иметь запас по срокам до очередной поверки, а ГСО действующие паспорта.

6. Требования (условия) ио обеспечению безопасности проведения поверки
  • 6.1.   Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 6.2.   Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу i гост 12.2.007.0-75.

  • 6.3.   Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 6.4.   К поверке допускаются лица, изучившие эксплуатационную документацию на систему, эксплуатационную документацию и методики поверки на поверяемые средства измерений, настоящую методику поверки и прошедшие необходимый инструктаж.

  • 6.5.   Не допускается сбрасывать отработанные газовые смеси в атмосферу рабочих помещений.

7. Внешний осмотр средства измерений
  • 7.1.   При проведении внешнего осмотра устанавливают:

  • - соответствие маркировки и комплектности системы, а также ее составных частей требованиям эксплуатационной документации:

  • - отсутствие дефектов и механических повреждений, влияющих на работоспособность системы;

  • - исправность всех органов управления, настройки и передачи информации;

  • - четкость всех надписей на лицевых панелях системы:

  • - соответствие и заводских номеров фактически используемых измерительных преобразователей типам и заводским номерам, указанным в эксплуатационной документации на систему.

  • 7.2.   Результат внешнего осмотра считается положительным, если выполняются все требования п.7.1

8. Подготовка к поверке и опробование средства измерений
  • 8.1.   Перед проведением поверки выполняют следующие операции:

    • 8.1.1. Подготавливают систему к работе в соответствии с требованиями эксплуатационной документации

    • 8.1.2. Подготавливают средства поверки, указанные в таблице 3. в соответствии с требованиями их эксплуатационной документации

    • 8.1.3. Проверяют наличие паспортов и сроки годности стандартных образцов, а также информацию в ФГИС «Аршин» о сроках очередной поверки средств измерений и эталонов

    • 8.1.4. Баллоны с газовыми смесями выдерживают в условиях, при которых будет проводиться поверка, не менее 24 ч

    • 8.1.5. Проверяют соблюдение требований безопасности.

  • 8.2. При опробовании проводят проверку общего функционирования системы:

  • - включается система, на все элементы системы подается электрическое питание, запускается тестирование

  • - после включения системы, загружается программное обеспечение всех составных частей системы. На АРМ оператора загружается программное обеспечение OpenBSI Utilities I BSI Config.

  • - после тестирования система переходит в режим измерений, на АРМ оператора и на дисплеях отображается измерительная информация.

9. Проверка программного обеспечения
  • 9.1. Для проверки идентификационных данных системы проводят следующие операции:

При влечении системы необходимо навести указатель мыши на логотип «Tenova»

Вверху экрана меню появится всплывающее окно «NextGen НМ1» и контроллер «NextGen». рядом с которыми отображается номер версии (см. рис. 1)

^tenova*

NertGEN HMI Version: 2.6.6 NextGEN Controller Version: 21.03

Plant Communication

Plant Communication

Laser Software

Laser Software

Communication

лЯИр.....

Tenova PLC Counter

Communication

Tenova PLC Counter

System Message

Рисунок 1 - отображение номера версии ПО

Далее проводят проверку идентификационных данных программного обеспечения, отображаемых на дисплее АРМ оператора, данным, указанным в таблице 5.

Таблица 5 - Идентификационные данные внешнего ПО (OpenBSI Utilities / BSI Config)

Идентификационные данные (признаки)

Значение

Идентификационное наименование Г1О

NextGen Controller

Номер версии (идентификационный номер) ПО

V21.03

Цифровой идентификатор ПО

Не определяется

  • 9.2   Результаты проверки идентификационных данных системы считаются положительными, если наименование и номер версии программного обеспечения соответствуют указанным в таблице 5.

10. Определение метрологических характеристик средства измерений
  • 10.1.  Проверка диапазонов измерений и определение пределов основной допускаемой погрешности измерений газоаналитических ИК системы.

    • 10.1.1. При комплектной поверке газоаналитических ИК системы на вход устройства отбора пробы или в трубопровод транспортировки пробы перед системой подготовки пробы измерительного преобразователя поочередно подастся газовая смесь (ГС) для каждого определяемого компонента в последовательности №№ ГС1 - ГС2 - ГСЗ - ГС2 -ГС 1 - ГСЗ и считываются показания с дисплея АРМ оператора. Регистрация результатов измерений должна осуществляется через интервалы времени, превышающие цикл опроса ИП.

Номинальные значения содержания измеряемых компонентов в газовых смесях приведены в Приложении В

  • 10.1.2. Подачу газовой смеси осуществляют по схеме поверки, приведенной на рисунках Б.1 Приложения Б

Продолжительность времени подачи каждой ГС должно быть не менее тройного времени установления показаний системы.

Продолжительность времени измерений составляет не менее 10 минут хзя каждого компонента.

  • 10.1.3. Значение основной приведенной к ВПИ погрешности ИК (у. %) рассчитывают по формуле:

Сизм.-Ci ,

у> = —--100                       (4)

Св

где у, - значение приведенной к ВПИ погрешности ИК.

Сизм. - показание измеряемой величины, отображаемое на дисплее АРМ оператора. (% объемной доли или млн’1 или мг/м).

Ci - действительное значение объемной доли (массовой концентрации) определяемого компонента в поверочной газовой смеси (% объемной доли или млн'1 или мг/м'1),

Св - верхнее значение диапазона измерений ИК. (% объемной доли или млн’1 или мг/м3).

  • 10.1.4. Проверка диапазона измерений проводится одновременно с определением основной погрешности измерений.

  • 10.1.5. Результат поверки диапазона измерений и основной погрешности измерений ИК считают положительным, если рассчитанные значения погрешностей ИК не превышают пределов допускаемой погрешности, указанных в Приложении А.

  • 10.2  Система считается прошедшей поверку по п. 10. если полученные значения приведенной к ВПИ погрешности для каждого ИК не превышают пределов допускаемой основной погрешности, приведённой в приложении таблице Б.1 приложения Б. настоящей методики

11. Оформление результатов поверки

11.1. Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.

  • 11.2.  При положительных результатах поверки система признается пригодной к применению. Сведения о положительных результатах поверки передаются в федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца системы или лица, представившего ее на поверку, организация, проводившая поверку, в случае положительных результатов поверки наносит знак поверки на систему и (или) выдает свидетельство о поверке оформленное в соответствии с действующим законодательством и (или) в паспорт (формуляр) системы вносит запись о проведенной поверке.

  • 11.3.  При отрицательных результатах поверки система признается непригодной к применению. Сведения об отрицательных результатах поверки передаются в федеральный информационный фонд по обеспечению единства измерений, и на систему выдается извещение о непригодности с указанием основных причин в соответствии с действующим

законодательством.

Г.С. Володарская

Инженер по метрологии ООО «ПРОММАШ ТЕСТ»

Приложение А. Основные метрологические характеристики системы

Метрологические характеристики приведены в таблицах А1 и А2.

Таблица А.1 - Основные метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1' погрешности

Кислород (О?)

от 0 до 25 % об.д.

±3%

Водород (Н2)

от 0 до 50 % об.д.

±3%

Оксид углерода (СО)

от 0 до 50 % об.д.

±3%

Диоксид углерода (СОз)

от 0 до 50 % об.д.

±3%

11 Приведенная погрешность нормирована к верхнему значению диапазона измерений:

- время установления показаний Т0.9 не более 30 секунд.

Приложение Б

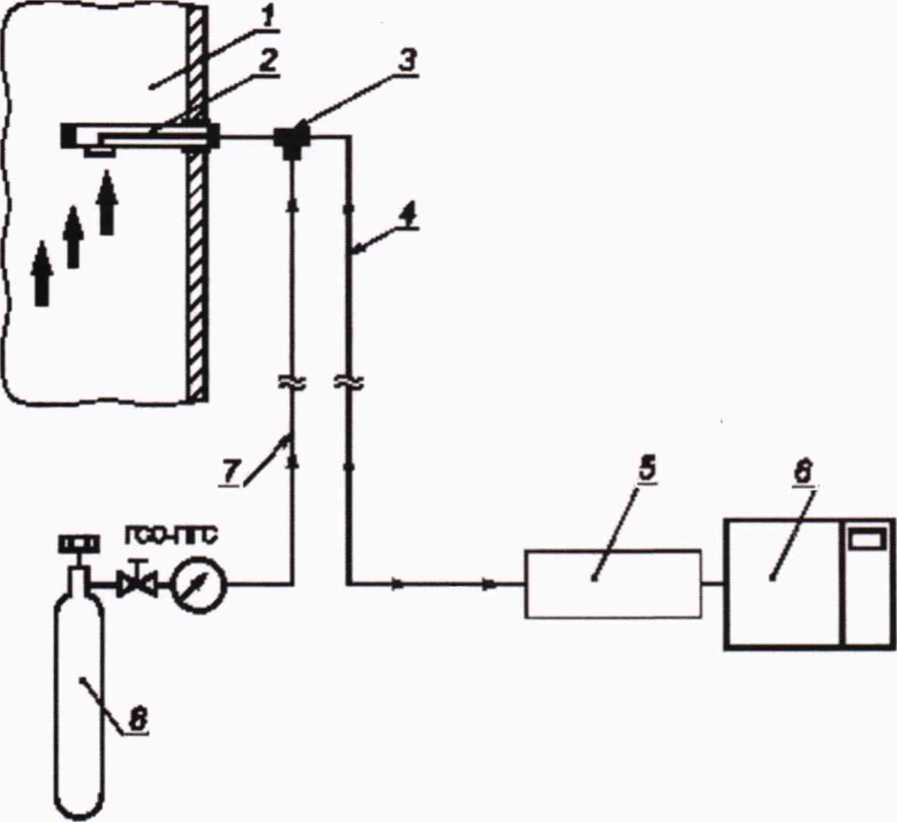

Структурная схема поверки газоаналитических ИК

1 - газоход 2 - зонд-пробоотборник системы: 3 - тройник-переключатель 4 - трубопровод транспортировки пробы системы; 5 - система подготовки пробы; 6 - газоаналитический блок; 7 - линия для транспортировки ГСО-Г1ГС: 8 - баллон с газовой смесью ГСО-ПГС

Рисунок Б .1 - схема подачи ПГС из баллонов под давлением на вход системы

11риложение В

Таблица В.1. Технические характеристики ГС для системы

Определяемый компонент

Диапазон измерений содержания компонента

I {оминальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Номер ГС но реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

Оксид углерода СО

ог 0 до 50 % об. д.

ИНГ 11

-

-

-

23,7 ±5%

47,5. ±5%

ГСО 10546-2014

Кислород (О?)

от 0 до 25 % об. д.

ИНГ

-

-

1 1.9 ±5%

23,7 ±5%

ГСО 10546-2014

Водород (Нг)

от 0 до 50 % об.д.

ПНГ

-

-

-

23,7 ±5%

47.5. ±5%

ГСО 10465-2014

Диоксид углерода (СО2)

от 0 до 50 % об.д.

ПНГ

-

-

23.7 ±5%

47.5. ±5%

ГСО 10546-2014

” ИНГ - поверочный пулевой газ -воздух по ТУ 6-21-5-82 (кроме кислорода) или азот газообразный по ГОСТ 9293-74 (для всех компонентов, в т.ч. и для кислорода)
