Инструкция
Контрольно-проверочная аппаратура КПА-РСБН для имитации радиосигналов ближней навигации и посадки
«КПА-РСБН автоматизированные»
МЕТОДИКА ПОВЕРКИ
БКИВ.411734.006 МП
64G50- {аСОДЕРЖАНИЕ
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые средства поверки и вспомогательное оборудование.
-
4.2 Поверка КПА-РСБН должна осуществляться лицами не моложе 18 лет, изучившими эксплуатационную документацию.
-
4.3 К поверке допускаются лица, освоившие работу с изделием и используемыми эталонами, изучивших настоящую методику, аттестованных в соответствии с ПР 50.2.012 «ГСП. Порядок аттестации поверителей средств измерений» и имеющих достаточную квалификацию для выбора соответствующих эталонов (раздел 3 настоящей методики).
-
4.4 Лица, участвующие в поверке КПА-РСБН должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях ее размещения.
-
5.1 Поверка проводится при следующих условиях окружающей среды (если не указано особо):
температура окружающего воздуха, °C....................................................20 ± 5;
влажность окружающего воздуха, %.................................................от 45 до 80;
атмосферное давление, кПа (мм рт. ст.)................от 84,0 до 106 (от 630 ± 800);
питание от сети переменного тока:
напряжение питающей сети, В..............................................220 ± 4,4;
частота питающей сети, Гц.....................................................50 ± 0,5.
6 ПОДГОТОВКА К ПОВЕРКЕ-
6.1 Поверитель должен изучить техническое описание и инструкцию по эксплуатации КПА-РСБН и используемых средств поверки.
-
6.2 Перед проведением поверки необходимо:
-
- провести внешний осмотр КПА-РСБН, убедиться в отсутствии механических повреждений и неисправностей;
-
- проверить комплектность поверяемого КПА-РСБН для проведения поверки (наличие шнуров питания, измерительных шнуров и пр.);
-
- проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства поверки и включить питание заблаговременно перед очередной операцией поверки (в соответствии с временем установления рабочего режима, указанным в технической документации).
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
При проведении внешнего осмотра убедиться:
-
- в отсутствии видимых механических повреждений на моноблоке и соединительных кабелях КПА-РСБН;
-
- выключатели на лицевой панели моноблока должны находиться в положении «Выкл»;
-
- силовой кабель КПА-РСБН отключен от сети питания;
-
- в целости электромонтажей и электрических соединений;
-
- в исправности заземления;
-
- в соответствии температуры и влажности воздуха в помещении предъявляемым требованиям;
-
- в устранении всех неисправностей и недостатков в работе КПА-РСБН, если таковые были обнаружены ранее.
КПА-РСБН, имеющие дефекты (механические повреждения), бракуются и направляются в ремонт.
7.2 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИКОпределение MX ИК КПА-РСБН проводить на первом этапе путём поверки ИК 1-го типа и ИК 2-го типа методом прямого сличения результатов с помощью внешних средств поверки. Поверке подлежат ИК согласно пп. 7.2.1, 7.2.2 настоящей методики.
Вторым этапом проводится самотестирование КПА-РСБН согласно п. 7.2.3 настоящей методики. Самотестирование КПА-РСБН включает в себя проверку годности (годен/не годен) трактов подсистем, построенных на основе ИК КПА-РСБН.
7.2.1. Определение MX ИК воспроизведения ВЧ сигналов 1-ого типа:
-
- включить КПА-РСБН согласно руководства по эксплуатации КПА-РСБН;
-
- войти в программу управления системой согласно руководства по эксплуатации КПА-РСБН.
Для запуска программы ProTest можно использовать ярлык программы ProTest на рабочем столе или использовать путь: меню nycK\nporpaMMbi\ProTest\ProTest.exe. На экране появится следующее окно авторизации оператора, рисунке 1:
Введите пароль входа в систему
ДйЯьаа»атеяь|Оперэтор
Пароль
******
Рисунок 1 - Окно авторизации оператора
Далее, в появившемся окне программы ProTest необходимо выбрать меню «Тестирование устройств», указанное красным контуром на рисунке 2:
1 ВВОДНАЯ ЧАСТЬ-
1.1 Настоящая методика распространяется на КПА-РСБН автоматизированные (далее - КПА-РСБН) и устанавливает порядок проведения первичной и периодической поверок.
-
1.2 Цель поверки - определение соответствия метрологических характеристик (MX) измерительных каналов (ИК) изделий характеристикам, заявленным в ее нормативно-технической документации (НТД).
-
1.3 Интервал между поверками - 2 года.
-
2.1 При проведении поверки должны выполняться операции, указанные в
таблице 1.
Таблица 1
Номер пункта методики поверки |
Наименование операции |
Проведение операции при: | |
первичной поверке и после ремонта |
периодической поверке | ||
7.1 |
Внешний осмотр |
да |
да |
Определение метрологических характеристик | |||
7.2.1 |
MX ИК воспроизведения ВЧ сигналов 1-ого типа |
Да |
Да |
7.2.2 |
MX ИК воспроизведения ВЧ сигналов 2-ого типа |
Да |
Да |
7.2.3 |
Самопроверка КПА-РСБН |
Да |
Да |
7.3 |
Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО) |
Да |
Да |
-
3.1 При проведении поверки используются основные и вспомогательные средства измерений (СИ), приведенные в таблице 2
.Таблица 2
Номер пункта документа по поверке |
Наименование и тип (условное обозначение) основных или вспомогательных средств поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные характеристики средства поверки |
| |
7.2.1, 7.2.2 |
Ваттметр поглощающей мощности М3-108 с высокочастотными приёмными преобразователями ППК1 и ППК2: диапазон измерений средней мощности от минус 30 до 20 дБм в диапазоне частот от 50 до 5200 МГц; относительная погрешность измерений средней мощности ± 10%. |
7.2.1, 7.2.2 |
Преобразователи падающей мощности Я2М-21, Я2М-23, Я2М-24: диапазон измерений средней мощности от минус 50 до минус 30 дБм в диапазоне частот от 50 до 5200 МГц; относительная погрешность измерений средней мощности ± 10 %. |
7.2.1, 7.2.2 |
Стандарт частоты и времени 41-83/3: относительная погрешность по частоте сигнала 5 МГц в интервале времени за 1 год ± 10'9. |
7.2.1, 7.2.2 |
Частотомер универсальный 43-86А (входы А, С и D): диапазон измеряемых значений частот от 50 до 5200 МГц, вход внешней синхронизации 5 МГц. |
Вспомогательное оборудование | |
5 |
Термометр по ГОСТ 28498: диапазон измерений от 0 до 30 °C; цена дел. 1 °C |
5 |
Барометр ртутный метеорологический типа ИР: диапазон измерений от 600 до 800 мм рт.ст.; пределы допускаемой абсолютной погрешности ± 1,5 мм рт.ст |
5 |
Психрометр по ГОСТ 6353 типа ПБ-1БМ: диапазон измерений от 15 до 85 %; пределы допускаемой абсолютной погрешности ± 3 % |
3.2 При проведении поверки допускается применять другие СИ, удовлетворяющие по точности и диапазону измерения требованиям настоящей методики.
-
3.3 При поверке должны использоваться СИ утвержденных типов.
-
3.4 Используемые при поверке СИ должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).
-
3.5 Средства поверки и вспомогательное оборудование должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

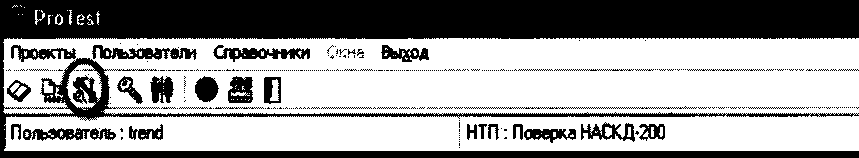

Рисунок 2 - Режим «тестирование устройств»
Далее будет предложено выбрать строки ниспадающих меню в двух, идущих друг за другом, окнах «Выбор тестируемого устройства». На рисунках 3 и 4 показан такой пример:

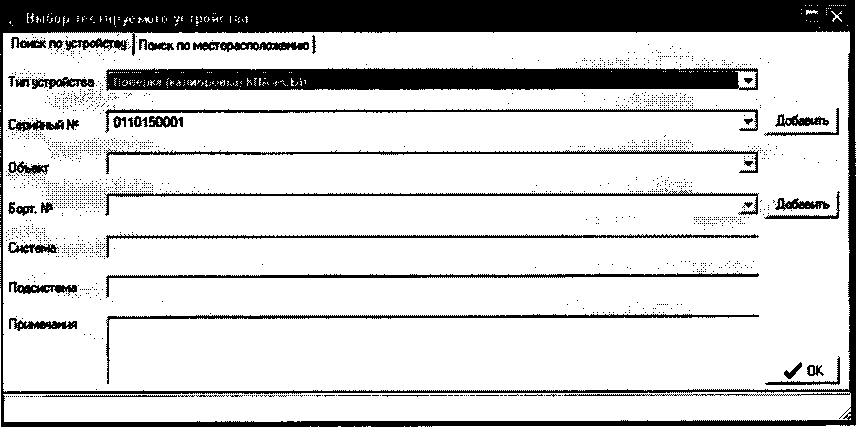

Рисунок 3 - Выбор тестируемого устройства
Выбор тестируемого устройства
—
—
—
............
0№»№ | |
d | ||
Серийный номер ОК ] |
ППГП^ППГП |
d | |
Модификация ОК | |||
Наименование АИ |
d | ||
СУН адаптера | |||
Причина проверки |
периодическая поверка |
d | |
Вид гроизеодимнх работ | |
Id | ||
Наработка ОК к моменту |
Наработка ОК к моменту |
1 | |
проверки [ в часах J |
предыдущей проверки | ||
Количество проеменюм на | |
Количество проведенных |
1° | |
момент проверки ремонтов , |
на момент предыдущей | ||
Заполнить | |
проверки ремонтов -------------------------. | | ||
Версия НТП | |
54 Тестирование] |
X |
Рисунок 4 - Выбор тестируемого устройства
После этого необходимо выбрать продолжение поверки КПА-РСБН, убедившись, что КПА-РСБН включена в соответствии с руководством по эксплуатации. Данная операция отражена рисунком 5:
-IDIxl
Поверка (калибровка) КПА-РСБН автоматизированная
Убедиться, что изделие включено в соответствии с Руководством по эксплуатации и выполнены пункты пп 6 71 Методики поверки БКИВ 411734 006 МП

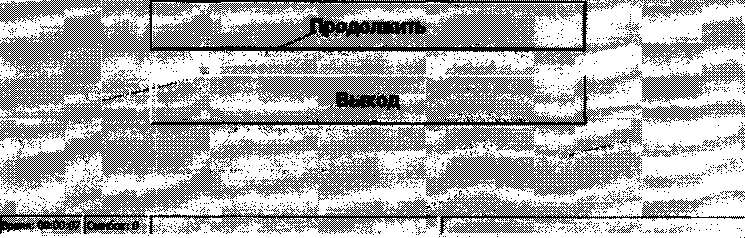

Рисунок 5 - Продолжение поверки КПА-РСБН.
Перейдя на экран выбора типа поверки, выбрать пункт «Поверка (калибровка) MX ПК воспроизведения ВЧ сигналов 1-ого типа», на рисунке 6 отмечено красным контуром.

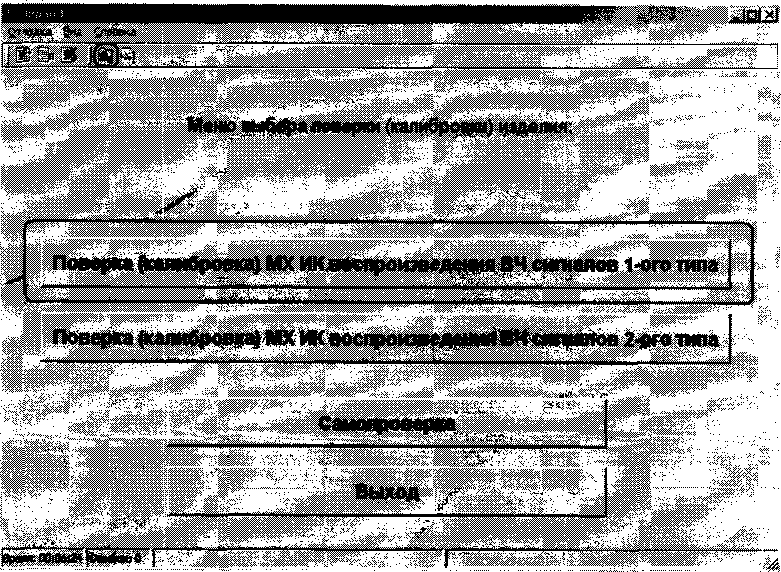

Рисунок 6 - Окно выбора типов поверки MX ПК воспроизведения ВЧ сигналов 1 -ого типа.
Далее выполнение методик поверки реализовано в автоматизированном режиме в оболочке ProTest в подпрограмме «Поверка (калибровка) MX ИК воспроизведения ВЧ сигналов 1-ого типа». Для выполнения теста необходимо следовать указаниям выдаваемым программой на экране ЭВМ.
7.2.2. Определение MX ИК воспроизведения ВЧ сигналов 1-ого типа.
После выполнения п.7.2.1. Настоящей методики поверки необходимо выбрать пункт «Поверка (калибровка) MX ИК воспроизведения ВЧ сигналов 2-ого типа», на рисунке 7 отмечено красным контуром.

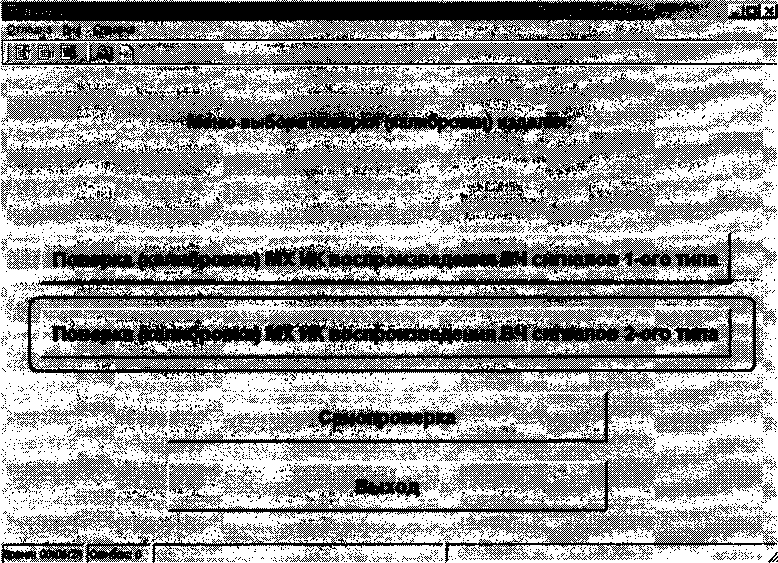

Рисунок 7 - Окно выбора типов поверки MX ИК воспроизведения ВЧ сигналов 2-ого типа.
Далее выполнение методик поверки реализовано в автоматизированном режиме в оболочке ProTest в подпрограмме «Поверка (калибровка) MX ИК воспроизведения ВЧ сигналов 2-ого типа». Для выполнения теста необходимо следовать указаниям выдаваемым программой на экране ЭВМ.
-
7.2.3 Самотестирование КПА-РСБН
В случае успешного определения MX ИК КПА-РСБН с помощью внешних средств поверки по пп. 7.2.1, 7.2.2 необходимо выполнить «Самопроверку», на рисунке 8 отмечено красным контуром.

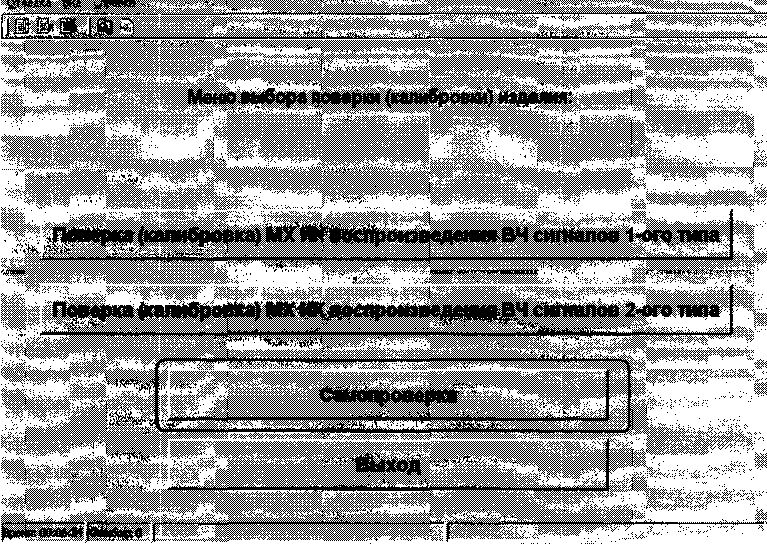

Рисунок 8 - Окно выбора самопроверки КПА-РСБН.
Далее выполнение самопроверки реализовано в автоматизированном режиме в оболочке ProTest в подпрограмме «Самопроверка». Для выполнения теста необходимо следовать указаниям выдаваемым программой на экране ЭВМ.
-
7.2.4 Анализ результатов поверки КПА-РСБН.
Результаты тестирования считаются положительными, если все тестовые проверки прошли успешно и в отчетах зафиксировано сообщение «ОШИБОК НЕТ», в противном случае, в отчете указывается число и место обнаружения ошибок в процедурах поверки, ИК, в котором обнаружены ошибки бракуются и проводятся работы в соответствии с инструкцией по поиску и устранению неисправностей. Для просмотра отчетов необходимо действовать согласно руководству по эксплуатации КПА-РСБН. Для быстрого вызова отчета по последнему выполненному тесту необходимо нажать кнопку «Отчет» на верхней панели окна программы ProTest, на рисунке 6 кнопка выделена синим контуром.
После устранения неисправностей ИК КПА-РСБН, проводится повторная процедура поверки ИК, в котором обнаружены ошибки с помощью внешних средств поверки.
Если повторно имеются сообщения об ошибках, то система бракуется и отправляется в ремонт.
-
7.2.5 Выключение КПА-РСБН после завершения поверки.
-

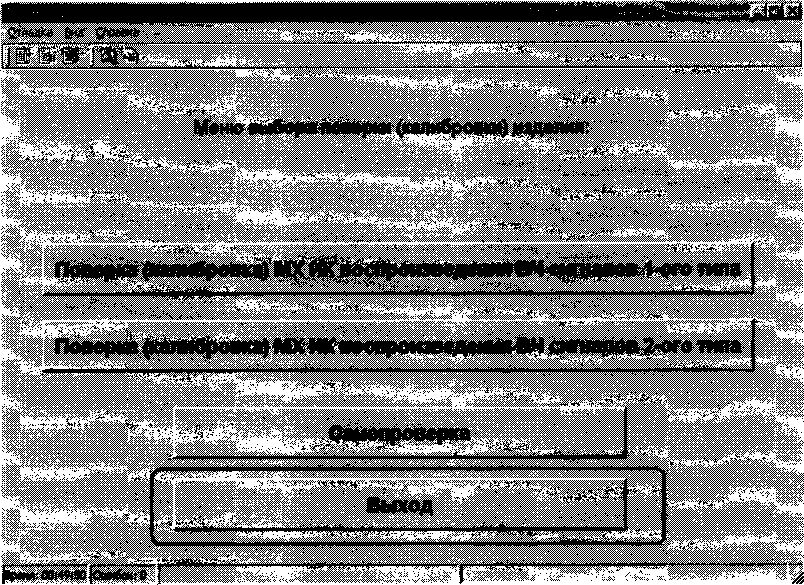

7.2.5.1 Выйти из программы ProTest. Для этого следует последовательно выйти из главного меню, смотреть рисунок 8-1 (выделено красным контуром):
Рисунок 8-1 - Последовательность действий для выхода из главного меню
Для окончательного завершения работы с программой ProTest и КПА-РСБН необходимо после выхода из главного меню отключить все присоединительные кабели от КПА-РСБН и выбрать пункт «Завершение работы с изделием»
Г Г7Н | ||
8«д |
шшшшшшшшшяшл | |
Ж:
Ш'
Рисунок 8-2 - Последовательность действий для завершения работы с изделием
7.2.5.2. Выключить КПА-РСБН в соответствии с руководством по эксплуатации.
7.3 ПРОВЕРКА КОНТРОЛЬНОЙ СУММЫ ИСПОЛНЯЕМОГО КОДА (ЦИФРОВОГО ИДЕНТИФИКАТОРА ПО)-
7.3.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:
-
- наименование ПО;
-
- идентификационное наименование ПО;
-
- номер версии (идентификационный номер) ПО;
-
- цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);
-
- алгоритм вычисления цифрового идентификатора ПО.
Для этого:
-
1. В главном меню программы ProTest необходимо выбрать пункт “Конфигурация”, далее “Отчёт разработчику”.
-
2. В появившемся окне в таблице «Общие» напротив строки «md5 (реальный)» должен быть буквенно-цифровой код.
-
3. В вышеуказанном окне напротив строки «Версия ПроТест» указана версия ПК «ПроТест».
-
7.4.2 Результат подтверждения соответствия ПО считать положительными, если полученные идентификационные данные ПО (идентификационное наименование, номер версии, цифровой идентификатор) соответствуют идентификационным данным, записанным в таблице 1 «Описания типа средств измерений КПА-РСБН автоматизированные».
Определение основной абсолютной погрешности напряжения А рассчитывается по формуле (для примера приведены формулы при проверке значений напряжений):
Д = Fи зм ~ Руст ’ 0)
где Fh1M- измеренное значение частоты, Гц;
Fyci- установленное значение частоты, Гц.
Определение относительной погрешности частоты 8 рассчитывать по формуле:
.100 (2)
F
1 УСТ
где FH3M- измеренное значение частоты, Гц;
Fycr- установленное значение частоты, Гц.
При прохождении теста КПА-РСБН проводит измерения не менее пяти значений внутри заданного диапазона сигнала или не менее пяти значений в каждой полярности диапазона сигнала, включая нулевое значение сигнала. КПА-РСБН проводит сравнения максимальной абсолютной погрешности измерений с заданными пределами допускаемой абсолютной погрешности и выводит в протокол сообщение «ошибка» или «ошибок нет».
При отрицательном результате после проверки ИК КПА-РСБН в рабочем окне предложит повторить тестирование выбранного ИК. Испытатель может, проверив правильность подключения соединителей, повторить проверку данного ИК, или продолжить проверку следующего.
Результаты измерений заносятся автоматически в базу данных ПК «ПроТест».
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ9.1 При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в виде наклейки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г. (Приложение В).
-
9.2 В приложении (протокол) к свидетельству записывают основные параметры, определенные при поверке.
-
9.3 Реквизиты свидетельства о поверке, заносят в соответствующий раздел паспорта.
-
9.4 В случае отрицательных результатов поверки применение КПА-РСБН
запрещается, и на неё выдается извещение о непригодности к применению с указанием причин забракования. /
Главный метролог ООО «КИА»
В.В. Супрунюк
