Методика поверки «Гониометр LEDGON-100» (НИИП.443150.001.МП)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «СНИИМ»

Е.С. Коптев « 12 » октября 2017 г.

НИИП.443150.001.МП

2017 г.

Содержание

• 1 Область применения

• 2 Нормативные ссылки

• 3 Операции и средства поверки

• 4 Требования к квалификации поверителей

• 5 Условия поверки

• 6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Определение (контроль) метрологических характеристик

  • 6.4 Проверка программного обеспечения

• 7 Оформление результатов поверки

Приложение А Образец оформления протокола поверки

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки гониометра LEDGON-ЮО (далее - гониометр).

Интервал между поверками - 2 года.

2.1 В настоящей методике поверки использованы ссылки на следующие нормативные документы:

Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Госстандарта № 22 от 19.01.2016 г.

• 3.1 При проведении первичной и периодической поверки гониометра выполняют операции и применяют средства поверки, указанные в таблице 1.

Таблица 1 - Операции и средства поверки

Продолжение таблицы 1

• 4.1 К проведению испытаний допускают лиц, имеющих квалификацию инженера, опыт работы с электронными приборами не менее одного года, ознакомившихся с комплектом эксплуатационной документации и аттестованных в качестве поверителей в установленном порядке.

5.1 При проведении поверки гониометра соблюдают следующие условия:

- изменение температуры окружающего воздуха в течение 1 ч, не более                                        2°С.

• 5.2 Перед выполнением операций поверки необходимо изучить настоящую методику поверки, эксплуатационную документацию на средства измерений.

• 5.3 Непосредственно перед выполнением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 5.4 Перед проведением поверки линейка оптической скамьи гониометра должна быть протерта салфеткой, слегка смоченной бензином.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1 При внешнем осмотре проверяют соответствие внешнего вида и комплектности гониометра требованиям эксплуатационной документации, а также отсутствие дефектов и коррозии на линейке оптической скамьи гониометра.

• 6.2.1 При опробовании включают питание контроллера CSD315, входящего в состав гониометра, и запускают программное обеспечение (далее - ПО), установленное на персональном компьютере. Все подвижные части гониометра должны перемещаться плавно без заеданий.

В ПО устанавливают режим поворота столика гониометра (задают значения углов поворота в горизонтальной и вертикальной плоскостях) и запускают процесс измерений. Опробование считается успешным, если в панели управления гониометром - окно «LEDGON» (пункт «Control panel» меню «Goniometer») или таблице «Sequence data» отображаются результаты измерений углов поворота «theta» и «phi».

• 6.3.1 Определение диапазона и абсолютной погрешности измерений углов поворота

  • 6.3.1.1 Определение диапазона и абсолютной погрешности измерений углов поворота осуществляют при помощи рабочего эталона единицы плоского угла 4 разряда в диапазоне значений от 10° до 100° (далее - набор угловых мер) и автоколлиматора унифицированного АКУ-1 (далее - автоколлиматор).

  • 6.3.1.2 Определение диапазона и абсолютной погрешности измерений углов в горизонтальной плоскости выполняют в следующей последовательности.

    • 6.3.1.2.1 В поле «theta» окна ПО «LEDGON» задают угол «0°» и нажимают кнопку «Goto Position». Угловую меру типа 3 из набора угловых мер с номинальными значениями углов 80°, 100°, 81°, 99° закрепляют сверху на столике гониометра согласно структурной схеме, приведённой на рисунке 1.

    • 6.3.1.2.2 Автоколлиматор устанавливают напротив угловой меры (под углом 90° к грани меры) и добиваются получения отражения от грани в поле зрения автоколлиматора. С использованием автоколлиматора снимают отсчет Ао.

    • 6.3.1.2.3 В поле «theta» окна ПО «LEDGON» задают произвольный угол, нажимают кнопку «Goto Position» и затем возвращают столик в исходное положение (угол «0°»). Проверяют отсутствие изменений отсчета А_о (возврат столика в исходное положение). При изменении А_о повторяют 6.3.1.2.2.

    • 6.3.1.2.4 В поле «theta» ПО задают угол «100°» и нажимают кнопку «Goto Position» для осуществления поворота столика на заданный угол. Фиксируют в ПО измеренное значение угла поворота в горизонтальной плоскости (показание гониометра 0_;), с использованием автоколлиматора снимают отсчет A_t.

    • 6.3.1.2.5 Действительное значение угла поворота столика гониометра щ, °, вычисляют по формуле



(1)

где 5; - действительное значение угла поворота между гранями угловой меры, ° (принимается равным значению из свидетельства о поверке набора угловых мер);

А\ - отсчет автоколлиматора от z-й грани меры.

Фактическую абсолютную погрешность измерений угла поворота определяют как разность показания гониометра и действительного значения угла поворота столика гониометра.

• 6.3.1.2.6 В поле «theta» ПО задают угол поворота «10°» и нажимают кнопку «Goto Position». Выполняют операции согласно 6.3.1.2.2, настраивая автоколлиматор.

• 6.3.1.2.7 В поле «theta» ПО задают угол поворота «110°» и нажимают кнопку «Goto Position». Фиксируют в ПО измеренное значение угла поворота в горизонтальной плоскости 0_;, с использованием автоколлиматора снимают отсчет Л. Выполняют вычисления согласно 6.3.1.2.5.

• 6.3.1.2.8 В поле «theta» ПО задают угол «0°» и нажимают кнопку «Goto Position» для возвращения столика в исходное положение. Угловую меру поворачивают на другую плоскость и закрепляют сверху на столике гониометра

согласно структурной схеме, приведённой на рисунке 2. Выполняют операции согласно 6.3.1.2.2-6.3.1.2.3.

Столик гониометра

Приёмник излучения

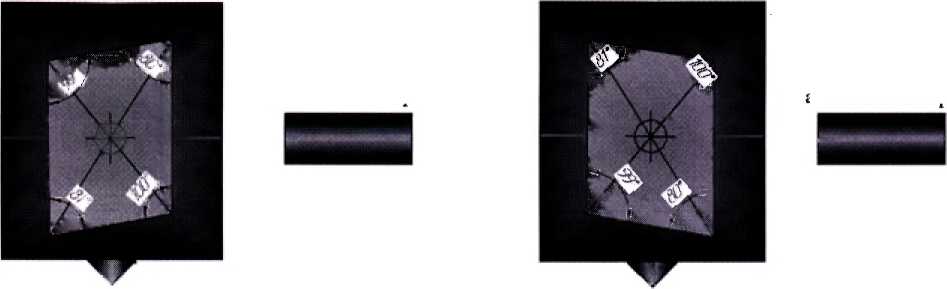

Рисунок 1

автоколлиматор

Столик гониометра

Приёмник излучения

Рисунок 2

автоколлиматор

• 6.3.1.2.9 В поле «theta» ПО задают угол поворота «-100°» и нажимают кнопку «Goto Position». Фиксируют в ПО измеренное значение угла поворота в горизонтальной плоскости 0_;, с использованием автоколлиматора снимают отсчет^,. Выполняют вычисления согласно 6.3.1.2.5.

• 6.3.1.2.10 В поле «theta» ПО задают угол поворота «-10°» и нажимают кнопку «Goto Position». Выполняют операции согласно 6.3.1.2.2, настраивая автоколлиматор.

• 6.3.1.2.11 В поле «theta» ПО задают угол поворота «-110°» и нажимают кнопку «Goto Position». Фиксируют в ПО измеренное значение угла поворота в горизонтальной плоскости 0_:, с использованием автоколлиматора снимают отсчет Л,. Выполняют вычисления согласно 6.3.1.2.5.

• 6.3.1.2.12 Результаты измерений и вычислений записывают в протокол (таблица А. 1 Приложения А).

• 6.3.1.3 Определение диапазона и абсолютной погрешности измерений углов в вертикальной плоскости выполняют в следующей последовательности.

  • 6.3.1.3.1 В поле «phi» окна ПО «LEDGON» задают угол «0°» и нажимают кнопку «Goto Position» для возвращения столика в исходное положение. Угловую меру типаЗ из набора угловых мер с номинальными значениями углов 90° закрепляют с помощью струбцин на столике гониометра в вертикальной плоскости таким образом, чтобы первая грань находилась перед оператором в вертикальной плоскости, а вторая - горизонтально в верхней части столика.

  • 6.3.1.3.2 Автоколлиматор устанавливают напротив угловой меры (под углом 90° к первой грани меры) и добиваются получения отражения в поле зрения автоколлиматора от первой грани меры. С использованием автоколлиматора снимают отсчет А_о.

  • 6.3.1.3.3 В поле «phi» окна ПО «LEDGON» задают произвольный угол, нажимают кнопку «Goto Position» и затем возвращают столик в исходное положение (угол «0°»). Проверяют отсутствие изменений отсчета А_о (возврат столика в исходное положение). При изменении А_о повторяют 6.3.1.3.2.

  • 6.3.1.3.4 В поле «phi» ПО задают угол «90°» и нажимают кнопку «Goto Position» для осуществления поворота столика на заданный угол. Фиксируют в ПО измеренное значение угла поворота в вертикальной плоскости (показание гониометра ф_;), с использованием автоколлиматора снимают отсчет A_t. Выполняют вычисления согласно 6.3.1.2.5.

  • 6.3.1.3.5 Повторяют операции 6.3.1.3.4, поворачивая столик гониометра в вертикальной плоскости на углы 180°, 270° и 360°.

  • 6.3.1.3.6 Результаты измерений и вычислений записывают в протокол (таблица А.2 Приложения А).

6.3.1.4 Фактические значения абсолютной погрешности измерений углов поворота не должны превышать допускаемых пределов:

• - в горизонтальной плоскости ±0,15°;

• - в вертикальной плоскости ±1°.

• 6.3.2 Определение диапазона и отклонения от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы-линейки

  • 6.3.2.1 Определение диапазона и отклонения от номинального значения длины шкалы линейки оптической скамьи гониометра проводят при помощи рабочего эталона единицы длины 3 разряда в диапазоне значений от 0 до 1000 мм (далее - штриховая мера), рулетки измерительной металлической 2-го класса точности РЗУ2К (далее - рулетка) и микроскопа отсчетного МПБ-2 (далее -микроскоп).

  • 6.3.2.2 В корпусе гониометра параллельно оси линейки натягивают рулетку так, чтобы нулевой штрих рулетки оказался напротив нулевого штриха линейки.

  • 6.3.2.3 На шкалы линейки и рулетки устанавливают микроскоп в области нулевых штрихов. При этом, наблюдая в объектив микроскопа штрихи, фиксируют значение отклонения длины шкалы линейки от шкалы рулетки в области нулевых штрихов 3/₀, мм.

  • 6.3.2.4 Микроскоп перемещают по шкале линейки через интервалы длины, равные 100 мм, до конца шкалы. При этом, наблюдая в объектив микроскопа штрихи z-ro интервала шкал линейки и рулетки, в протокол (Приложение А, таблица А.З) записывают значения отклонения длины z-ro интервала шкалы линейки от шкалы рулетки ЗД, мм.

  • 6.3.2.5 Рулетку вынимают из корпуса гониометра и сличают штрихи шкалы рулетки, относительно которых была измерена длина z-ых интервалов шкалы линейки гониометра, с длиной штриховой меры. В протокол (Приложение А, таблица А.З) записывают действительное значение длины z-ro интервала шкалы рулетки, £да, мм.

  • 6.3.2.6 Действительное значение длины z-ro интервала шкалы линейки Ц, мм, вычисляют по формуле




    (2)

где £_Д|  - действительное значение длины z-ro интервала шкалы рулетки,

определенное по эталонной штриховой мере, мм;

8Z; -отклонение длины /-го интервала шкалы линейки от шкалы рулетки с учетом знака, мм;

8Z₀ -отклонение длины шкалы линейки от шкалы рулетки в области нулевых штрихов, мм.

• 6.3.2.7 Фактическое отклонение от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы линейки определяют как разность между действительным значением длины /-го интервала шкалы линейки £, и соответствующим номинальным значением длины интервала шкалы линейки оптической скамьи гониометра L_11I0M, мм. Результаты записывают в протокол (Приложение А, таблица А.З).

• 6.3.2.8 Фактическое отклонение от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы не должны превышать допускаемых пределов ±0,2 мм.

• 6.4.1 Проверку программного обеспечения проводят сравнением идентификационного наименования и номера версии ПО гониометра с данными, приведенными в описании типа. Для проверки открывают окно справки ПО гониометра и проверяют наименование и номер версии ПО. Результаты проверки положительные, если идентификационные данные соответствуют указанным в таблице 2.

Таблица 2

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Результаты поверки гониометра оформляют протоколом, рекомендуемая форма которого приведена в Приложении А настоящей методики поверки.

• 7.2 При положительных результатах поверки выдаётся свидетельство о поверке, оформленное в установленном порядке. Знак поверки наносится на свидетельство о поверке.

• 7.3 При отрицательных результатах поверки гониометр к дальнейшему использованию в сфере государственного регулирования обеспечения единства измерений не допускается, свидетельство о поверке аннулируется, выдаётся извещение о непригодности к применению, оформленное в установленном порядке.

ПРИЛОЖЕНИЕ А ОБРАЗЕЦ ОФОРМЛЕНИЯ ПРОТОКОЛА ПОВЕРКИ (рекомендуемое)

Протокол поверки №___

«_____»_________________20__г.

Средство измерений: гониометр LEDGQN-100_________________________________________

Заводской номер:________________________________________________________________________

Методика поверки: НИИП.443150.001.МП «Гониометр LEDGQN-100. Методика поверки»

Средства поверки:

Условия проведения поверки:

• - температура окружающего воздуха

  от___до___°C;

  от___до___%;

  от___до___кПа.

• - относительная влажность воздуха

• - атмосферное давление

Результаты поверки

• 1 Внешний осмотр___________________________________________________________

• 2 Опробование______________________________________________________________

• 3 Определение метрологических характеристик гониометра

3.1 Результаты определения диапазона и абсолютной погрешности измерений углов поворота в горизонтальной и вертикальной плоскостях приведены в таблицах А. 1 и А.2 соответственно.

Таблица А.1

Таблица А.2

3.2 Результаты определения диапазона и отклонения от номинального значения длины шкалы линейки оптической скамьи гониометра приведены в таблице А.З.

Примечание - Диапазон измерений и отклонение от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы определяются только при первичной поверке.

Таблица А.З

Заключение: гониометр LEDGQN-100 (не) соответствует метрологическим требованиям._____

Поверитель

подпись

инициалы, фамилия

¹

регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

• 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик гониометра с требуемой точностью.

• 3.3 Применяемые средства поверки должны иметь действующие свидетельства о поверке.
