Методика поверки «Ретрорефлекторы ZRM 6013+, ZRS 6060» (МП 054.М4-15)

УТВЕРЖДАЮ аместитель директора ГУП «ВНИИОФИ»

Н.П. Муравская

2015 г.

Государственная система обеспечения единства измерений

Ретрорефлектометры

ZRM 6013+, ZRS 6060

Методика поверки

МП 054.М4-15

Главный метро ФГУП «ВНИ

С.Н. Негода

• 1 Введение

  • 1.1 Настоящая методика распространяется на ретрорефлектометры ZRM 6013+, ZRS 6060 (далее по тексту - ретрорефлектометры), предназначенные для измерений коэффициента световозвращения дорожной разметки (модель ZRM 6013+), для измерений коэффициента светоотражения дорожной разметки при диффузном освещении (модель ZRM 6013+), для измерений коэффициента световозвращения световозвращающей плёнки для дорожных знаков, световозвращающей ленты (модель ZRS 6060), и устанавливает методы и средства первичной и периодической поверок.

Интервал между периодическими поверками -1 год.

• 2 Операции поверки

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленной порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

2.4. Допускается частичное использование методики поверки.

• 3 Средства поверки

3.1 При проведении первичной и периодической поверок должны применяться средства, указанные в таблице 2.

Таблица 2

3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых ретрорефлектометров с требуемой точностью.

• 4 Требования к квалификации поверителей

  • 4.1 К работе с ретрорефлектометрами допускаются лица, изучившие настоящую методику поверки и Руководство по эксплуатации ретрорефлектометров и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н

• 5 Требования безопасности

  • 5.1 Ретрорефлектометры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией и удовлетворяющих требованиям санитарных норм и правил. При проведении поверки следует соблюдать требования, установленные ГОСТ 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.3 При выполнении измерений должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации ретрорефлектометров.

• 6 Условия поверки

  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C                     22 ± 3 ;

• - относительная влажность воздуха при t=25°C, %,

не более

• - атмосферное давление, кПа                              101,3 ±

• - напряжение питания сети, В                            220 ±11;

-частота, Гц

- внешняя освещенность в соответствии с Руководством по эксплуатации.

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

• 6.3 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля. Не используйте вблизи от ретрорефлектометров любые устройства радиосвязи, например, трансиверы. В противном случае возможно неустойчивое считывание.

• 6.4 В помещении должны отсутствовать механические вибрации. Частота возмущающих вибраций, действующих на ретрорефлектометры, не должна быть более 30 Гц, амплитуда скорости колебаний не должна превышать 0,06 мм/с.

• 6.5 Приборы не должны подвергаться прямому воздействию солнечных лучей. Рядом с приборами не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п.

6 Подготовка к поверке

6.1. Перед началом работы с ретрорефлектометрами необходимо внимательно изучить Руководство по эксплуатации, а также ознакомиться с правилами подключения приборов.

• 6.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 6.3 Перед тем как достать ретрорефлектометр ZRM 6013+, из кейса для транспортировки включите его нажатием кнопки вкл./выкл V0P. Прежде чем прибор перейдет в режим измерений, вы увидите на белом фоне экрана приветствие и логотип производителя.

• 6.4 Включите ретрорефлектометр ZRS 6060 нажатием кнопки вкл./выкл Прежде чем прибор перейдет в режим измерений, вы увидите на белом фоне экрана приветствие и логотип производителя.

7Проведение поверки

7.1 Внешний осмотр

• 7.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и маркировки ретрорефлектометров Руководству по эксплуатации и нормативно-технической документации.

• - отсутствие механических повреждений, влияющих на работу яркомеров;

• - наличие и прочность органов управления и коммутации, четкость фиксации их положения;

• - чистота гнезд и разъемов.

• 7.1.2 Ретрорефлектометры считаются прошедшими операцию проверки, если корпус, внешние элементы, органы управления не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции, маркировка соответствует требованиям НТД, а комплектность - комплектности, приведенной в таблице 3.

Таблица 3

7.2 Опробование

• 7.2.1 Включить ретрорефлектометр.

• 7.2.2 Произведите процедуру калибровки ZRM 6013+ на контрольном образце (поставляется в комплекте с прибором).



  Нажмите на знак

  чтобы вызвать функцию калибровки. Нажав

  вы запустите процесс калибровки.

  7.2.3 Установите прибор ZRS 6060 на контрольный образец световозвращающей пленки (поставляется в комплекте с прибором).

  Произведите процедуру калибровки ZRS 6060 на контрольном образце.

  Ml ц


  Нажмите на знак

  !и

  чтобы вызвать функцию калибровки. Нажав

  вы запустите процесс калибровки.

• 7.2.4 Ретрорефлектометры считаются прошедшими операцию поверки, если на дисплее ZRM 6013+ и ZRS 6060 появилось сообщение об успешном завершении калибровки.

7.3 Проверка идентификации программного обеспечения

• 7.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения: наименование программного обеспечения, идентификационное наименование программного обеспечения, номер версии программного обеспечения.

• 7.3.2 Проводят проверку уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений (уровни низкий, средний или высокий).

• 7.3.3 Проводят оценку влияния программного обеспечения на метрологические характеристики ретрорефлектометров.

• 7.3.4 Ретрорефлектометры признаются прошедшими операцию поверки, если уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014, а идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

Таблица 4

• 7.4 Определение метрологических характеристик

7.4.1 Определение диапазона измерений коэффициента световозвращения (модели ZRM 6013+)

• 7.4.1.1 Установите прибор на образец дорожной разметки (Локальная поверочная схема для средств измерений коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении).

• 7.4.1.2  Нажмите кнопку WF, Проведите измерения коэффициента световозвращения Ru.

Результаты измерений выводятся в верхней части дисплея (рисунок 1):

Рисунок 1

• 7.4.1.3 Для усреднения результатов изменений нажмите на сенсорном экране на то функция усреднения результатов слева - нумерация измерений. В нижней строке появится символ усреднения результатов

  L Если на экране появился символ

  символ

  измерений активирована. На экране будут выводится отдельные результаты измерений, а

, рядом с которым отображается текущее среднее значение (рисунок 2):

Заявка: defai nt

Рисунок 2

• 7.4.1.4 Повторить пункты с 7.4.1.1 по 7.4.1.3 для образцов дорожной разметки каждого типа.

• 7.4.1.5 Ретрорефлектометры считаются прошедшими операцию поверки, если диапазон измерений коэффициента световозвращения составляет от 1 до 4• 10³ мкд/(м² лк).

7.4.2 Расчет относительной погрешности измерений коэффициента световозвращения (модели ZRM 6013+)

• 7.4.2.1   Обработку результатов наблюдений и определение среднего квадратического отклонения проводят в соответствии с требованиями ГОСТ 8.736-2011 при доверительной вероятности 0,95 и числе измерений п=5. За результат измерения коэффициента световозвращения, мкд/(м²лк), принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле (1):

(1)

где Ri - коэффициент световозвращения, измеренный прибором;

i - номер наблюдения.

• 7.4.2.2  Допускаемая относительная погрешность измерения коэффициента световозвращения, %, определяется по формуле (2) где R_lq -значение коэффициента световозвращения каждого образца дорожной разметки.

  8

  где S - погрешность, обусловленная погрешностью образца дорожной разметки, %, 5=3-10'² (ГОСТ Р 51256-2011);

  д_пр - погрешность вносимая прибором, %, которая рассчитывается по формуле (3):

  Кьср ~ ^1.0

  •^£0

  = ±|s+M’

  (2)

  пр

  •100

  (3)

• 7.4.2.3 Ретрорефлектометры считаются прошедшими операцию поверки, если значение относительной погрешности при измерении коэффициента световозвращения не превышает ±10%.

7.4.3 Определение диапазона измерений коэффициента светоотражения при диффузном освещении (модели ZRM 6013+)

• 7.4.3.1 Установите приборна образец дорожной разметки.

• 7.4.3.2 Нажмите кнопку    Проведите измерения коэффициента светоотражения Qd-Результаты измерений выводятся в верхней части дисплея (рисунок 3):

  R_l Qd

  138   134


  (4)

  138

  138

  • 138

  • 139

  134

  134

  134

  134



  Заявка: default

  25 '■ "С 25 Вл.возд.



  Рисунок 3

символ

измерений активирована. На экране будут выводится отдельные результаты измерений, а слева - нумерация измерений. В нижней строке появится символ усреднения результатов измерений Ей , рядом с которым отображается текущее среднее значение (рисунок 4):

Рисунок 4

• 7.4.3.4 Повторить пункты с 7.4.3.1 по 7.4.3.3 для образцов дорожной разметки каждого типа

• 7.4.3.5 Ретрорефлектометры считаются прошедшими операцию поверки, если диапазон измерений коэффициента светоотражения составляет от 0 до 400 мкд/(м² лк).

7.4.4 Расчет относительной погрешности измерений коэффициента светоотражения при диффузном освещении (модели ZRM 6013+)

• 7.4.4.1 Обработку результатов наблюдений и определение среднего квадратического отклонения проводят в соответствии с требованиями ГОСТ 8.736-2011 при доверительной вероятности 0,95 и числе измерений п=5. За результат измерения коэффициента светоотражения принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле (4):

где Qd - коэффициент светоотражения, измеренный прибором;

i - номер наблюдения.

• 7.4.4.2 Допускаемая относительная погрешность измерения коэффициента светоотражения определяется по формуле (5)

  (5)

= ±5 + 5„р

где S - погрешность, обусловленная погрешностью образца дорожной разметки (ГОСТ Р 51256-2011) (5=3 • 10'²);

- погрешность вносимая прибором, которая рассчитывается по формуле (6):

где Q_q -значение коэффициента светоотражения каждого образца дорожной разметки.

• 7.4.4.3 Ретрорефлектометры считаются прошедшими операцию поверки, если значение относительной погрешности при измерении коэффициента светоотражения не превышает ±10%.

7.4.5 Определение диапазона измерений коэффициента световозвращения (модель ZRS 6060).

• 7.4.5.1 Установите прибор на образец световозвращающей пленки.

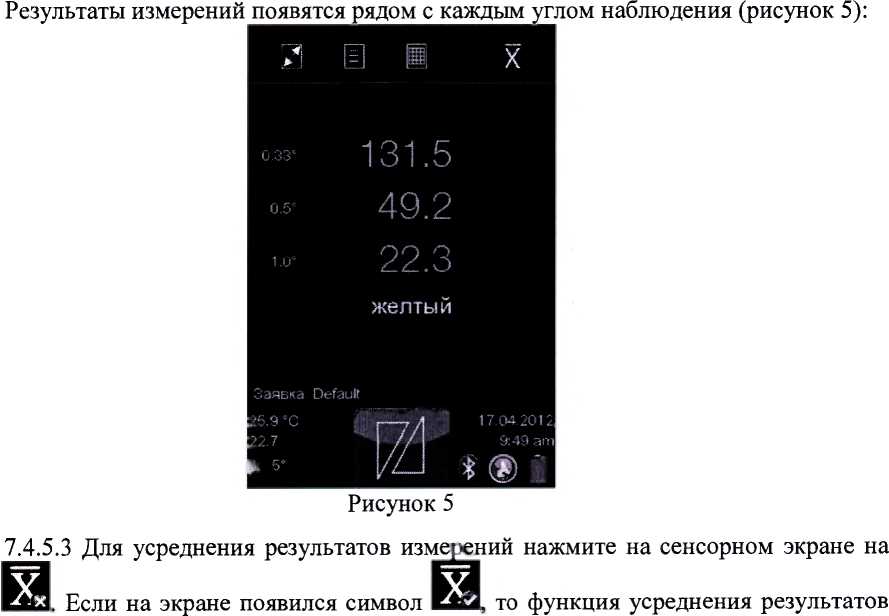

• 7.4.5.2 Нажмите измерительный курок. Проведите измерение коэффициента световозвращения.



символ

измерений активирована. Далее на экране будут показываться отдельные результаты измерений и их нумерация. С правой стороны появится текущее значение средней величины результата измерений, а вверху колонки номер измерения (рисунок 6).

Заявка: Default

Рисунок 6

• 7.4.5.4 Повторить пункты с 7.4.5.1 по 7.4.5.3 для образцов световозвращающей пленки каждого типа

• 7.4.5.5 Ретрорефлектометры считаются прошедшими операцию поверки, если диапазон измерений коэффициента световозвращения составляет 1 10³ - 2 10⁶мкд/(м² лк).

7.4.6 Расчет относительной погрешности измерений коэффициента световозвращения (модель ZRS 6060).

• 7.4.6.1 Обработку результатов наблюдений и определение среднего квадратического отклонения проводят в соответствии с требованиями ГОСТ 8.736-2011 при доверительной вероятности 0,95 и числе измерений п=5. За результат измерения коэффициента световозвращения принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле (7):

где Rl - коэффициент световозвращения, измеренный прибором;

i - номер наблюдения.

• 7.4.6.2  Допускаемая относительная погрешность измерения коэффициента световозвращения определяется по формуле (8)



(8)

где S - погрешность, обусловленная погрешностью образца световозвращающей пленки 5=3-10'²;

5„_р - погрешность вносимая прибором, которая рассчитывается по формуле (9): где R_lo -значение коэффициента световозвращения каждого образца дорожной разметки.

• 7.4.6.3 Ретрорефлектометры считаются прошедшими операцию поверки, если значение относительной погрешности при измерении коэффициента световозвращения не превышает ±10%.

8 Оформление результатов поверки

• 8.1 Ретрорефлектометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдаётся свидетельство о поверке установленной формы согласно ПР 50.2.006-94 «ГСП. Поверка средств измерений. Организация и порядок проведения», и ретрорефлектометры допускают к эксплуатации.

• 8.2 Ретрорефлектометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями ПР 50.2.006-94.

Начальник лаборатории подразделения М-4

ФГУП «ВНИИОФИ»

Инженер 1 категории подразделения М-4

ФГУП «ВНИИОФИ»

Горшкова

О.В. Позднякова

ПРИЛОЖЕНИЕ А К методике поверки «Ретрорефлектометры ZRM 6013+, ZRS 6060.»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________201__года

Средство измерений: Ретрорефлектометры ZRM 6013+, ZRS 6060______________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №____________________________________________________________

Заводские номера блоков

Принадлежащее________________________________________________________

Поверено в соответствии с методикой поверки МП 054.М4-14 утвержденной

ФГУП «ВНИИОФИ» 14 июля 2015 г.____________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C      22 ± 3

• - относительная влажность воздуха

при t=25 °C, %, не более                    80

- атмосферное давление, кПа                 100 ± 4

Получены результаты поверки метрологических характеристик:

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

_________________________________________подписи, ФИО, должность

12
