Методика поверки «Системы измерительные виброакустические BC-321» (ВАПМ.321.001 МП)

УТВЕРЖДАЮ

Начальник ФГБУ

«ГНМЦ» Минобо

В.В. Швыдун

2015 г.

Инструкция

Системы измерительные виброакустические ВС-321

Методика поверки

ВАПМ.321.001 МП

2015 г.

• 1.1 Настоящая методика поверки распространяется на системы измерительные виб-роакустические ВС-321 (далее по тексту - системы) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки должны выполняться операции, приведенные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3. 1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями ПР 50.2.006-94 и иметь действующие свидетельства о поверке (знак поверки).

• 4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C...................................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа....................................................................................................100

Параметры электропитания:

напряжение переменного тока, В....................................................................................... 220 ± 4,4;

частота переменного тока, Гц..................................................................................................50

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать требованиям их руководств по эксплуатации (РЭ).

• 5.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ Р 12.1.019-2009, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 5.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

5.3Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 6.1 На поверку представляют систему, полностью укомплектованную в соответствии с формуляром (ФО), за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

• 6.2 Во время подготовки системы к поверке поверитель:

- знакомится с нормативной документацией на систему и подготавливает все материалы и средства измерений, необходимые для проведения поверки;

• 6.3 Контроль условий проведения поверки повести перед началом поверки, а затем периодически, но не реже одного раза в час.

• 7.1 Внешний осмотр

  • 7.1.1 Внешний вид и комплектность системы проверить на соответствие данным, приведенным в руководстве по эксплуатации (РЭ) и в ФО на систему.

При проведении внешнего осмотра проверить:

• - соответствие комплектности эксплуатационной документации, наличие маркировок с указанием типа и заводского номера;

• - чистоту и исправность разъёмов, гнёзд, индикаторов, жидкокристаллического дисплея;

• - отсутствие механических и электрических повреждений, влияющих на работу;

• - наличие действующих свидетельств о поверке на систему управления виброиспытаниями ВС-301, вибропреобразователь эталонный пьезоэлектрический АР 10, акселерометр пьезоэлектрический 4371 (при наличии в комплекте поставки), капсюль микрофонный конденсаторный МК-265, оставшиеся сроки действия которых должны составлять не менее % их интервалов между поверками.

• 7.1.2 Результаты внешнего осмотра считать положительными, если соблюдаются требования и. 7.1.1. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 7.2 Проверка работоспособности

  • 7.2.1 Включить систему и дождаться её загрузки (на ЖК дисплее приборного блока отобразится надпись «ВС-321» с логотипом «ВИСОМ»), На управляющем компьютере запустить программу VisProbe_SL.exe (ярлык по умолчанию на рабочем столе).

  • 7.2.2 Выбрать последовательно типы тестов «Поверка микрофонов», «Поверка вибропреобразователей», «Поверка виброметров», «Поверка шумомеров». Проверить органы управления, регулирования и настройки. Убедиться в отсутствии ошибок инициализации ПО и конфигурации каналов.

  • 7.2.3 Систему считать работоспособной, если операции по и.и. 7.2.1, 7.2.2 выполнены успешно. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 7.3 Определение диапазона и относительной погрешности измерений напряжения постоянного тока

  • 7.3.1 В режиме измерений постоянной составляющей при поверке вибропреобразователей последовательно подать с калибратора - вольтметра универсального В1-28 на 1-й входной канал ВС-301 напряжение постоянного тока 0,1 В; 1; 5 и 10В. Зафиксировать измеренные системой значения напряжения постоянного тока.

  • 7.3.2 Относительную погрешность измерений напряжения постоянного тока <5/(%) рассчитать по формуле (1).

^зад

где и_зад - установленное на калибраторе В1-28 значение напряжения, В; и_и3м - измеренное ВС-301 значение напряжения, В.

• 7.3.3 Результаты поверки считать положительными, если значения относительных погрешностей измерений напряжения постоянного тока 8- находятся в пределах ± 1,0 %. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 7.4 Определение неидентичности входных каналов при измерении напряжения 7.4.1Неидентичность входных каналов при измерении напряжения переменного тока

на частоте 1000 Гц для каждого измеренного значения напряжения определить по формуле (2).

8_и= Si- S_t,                              (2)

где - значение относительной погрешности 1-го входного канала из протокола поверки ВС-301, %.

8f - значение относительной погрешности z-ro входного канала из протокола поверки ВС-301, %;

• 7.4.2 Неидентичность входных каналов при измерении напряжения переменного тока в диапазоне рабочих частот для каждой частоты измерений определить по формуле (3).

z дк

• 100

где ДК = Ki~ K-l - неидентичность z-ro входного канала при измерении напряжения переменного тока в диапазоне рабочих частот, дБ;

«1 - значение коэффициента передачи 1 входного канала из протокола поверки ВС-301, дБ.

К[ - значение коэффициента передачи z-ro входного канала из протокола поверки ВС-301, дБ.

• 7.4.3 Результаты поверки считать положительными, если значения неидентичности каналов ди находятся в пределах ± 0,05 %. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 7.5 Определение доверительных границ относительной погрешности воспроизведения звукового давления в воздушной среде в КМО при доверительной вероятности 0,95 в диапазоне рабочих частот.

  • 7.5.1 Провести в КМО не менее трех измерений АЧХ чувствительности по давлению (градуировок) капсюля микрофонного измерительного конденсаторного 4180 с усилителем предварительным (далее - микрофон 4180), каждый раз переустанавливая эталонный и градуируемый микрофоны в КМО. В качестве эталонного использовать микрофон МК-265 с АЧХ, указанной в его свидетельстве о поверке.

  • 7.5.2 Вычислить для каждой частоты среднее значение чувствительности микрофона 4180 и определить относительную разность АЛТ/ (%) от указанной в его свидетельстве о поверке.

Для каждой частоты ввести поправочный коэффициент к чувствительности микрофона МК-265, равный UMf (%), взятой с обратным знаком (АЧХ для КМО).

• 7.5.3 Провести в КМО не менее N=10 измерений АЧХ чувствительности по давлению (градуировок) микрофона 4180 (далее - микрофон 4180) с не менее чем 3 переустановками микрофонов в КМО, используя в качестве эталонного микрофон МК-265 с АЧХ для КМО.

• 7.5.4 Среднее значение Му и относительное среднеквадратическое отклонение (СКО) результатов измерений S для каждой частоты f рассчитать по формулам (4) и (5), соответственно:



  100%

  Mf

  M_f =

  S =



(4) (5)

• 7.5.5 Для каждой частоты рассчитать границы систематической погрешности 0 (%) по формуле (6).

0 = ±Js_K² + 5_ЭЛ

М_эт

гдео_к =        • 100% -относительная разность значений измеренной в КМО чув-

м_эт

ствительности микрофона 4180 М_изм и взятой из свидетельства о поверке М_эт, %;

£_эт - относительная погрешность (расширенная неопределенность) поверки микрофона 4180, указанная в свидетельстве о его поверке, %.

• 7.5.6 Определить доверительные границы относительной погрешности воспроизведения единицы звукового давления в воздушной среде в КМО при доверительной вероятности Р=0,95 А (дБ) по формуле (7).

Д= ±20 -log₁₀(l + —),

— ^bluv 100%⁷

где:

to,95(m-i) ⁼ 2,228 - коэффициент Стьюдента при ш = 10 и доверительной вероятности 0,95 (таблица приложения 2 ГОСТ 8.207-76).

• 7.5.7 Результаты поверки считать положительными, если значения доверительных границ относительной погрешности воспроизведения звукового давления в воздушной среде в КМО при доверительной вероятности Р=0,95 находятся в пределах:

в диапазоне частот от 20 до 200 Гц..........................................................................................± 0,7;

в диапазоне частот свыше 200 до 2000 Гц...............................................................................±0,3;

в диапазоне частот свыше 2000 до 20000 Гц...........................................................................± 1,3.

В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

7.6 Определение доверительных границ относительной погрешности воспроизведения фиксированных уровней звукового давления в воздушной среде 94 и 114 дБ относительно 20 мкПа калибратором акустическим на опорной частоте 1000 Гц при доверительной вероятности Р=0,95

• 7.6.1 Подключить микрофон 4180 к 1-му входному каналу ВС-301 через источник питания микрофонный ИПМ-1 (входит в состав системы) и поместить его в камеру калибратора акустического.

• 7.6.2 Включить калибратор в режим воспроизведения звукового давления с уровнем 94 дБ (относительно 20 мкПа). Провести не менее N=10 измерений напряжения переменного тока с выхода микрофона 4180 с не менее чем 3 его переустановками в камере калибратора.

• 7.6.3 Среднее значение измеренных напряжений U_cp и относительное среднеквадратическое отклонение (СКО) результатов измерений S рассчитать по формулам (8) и (9), соответственно:

U_cp=^!Ui                    (8)

E^tC^-t/cp)² юо% wx(w-i) ’ п_ср

• 7.6.4 Рассчитать границы систематической погрешности 0 (%) по формуле (10).

где J_K - относительная погрешность измерений напряжения переменного тока ВС-301 на частоте 1000 Гц 1-го канала из свидетельства о поверке, %;

J_3T - относительная погрешность (расширенная неопределенность) поверки микрофона 4180 на частоте 1000 Гц, указанная в свидетельстве о его поверке, %;

= ^s*.100- относительная разность между номинальным значением воспроизводимого калибратором звукового давления £_н (Па) и измеренным с помощью микрофона 4180 значением Г_изм = — (Па), при этом:

М_ЭТ

L_H = 1 Па в режиме воспроизведения «94 дБ» и L_H = 10 Па в режиме «114 дБ»;

М_эт (мВ/Па) - чувствительность микрофона 4180 на частоте 1000 Гц, указанная в его свидетельстве о поверке.

• 7.6.5 Определить доверительные границы относительной погрешности воспроизведения звукового давления в воздушной среде на опорной частоте 1000 Гц при доверительной вероятности Р=0,95 А (дБ) для режима «94 дБ» по формуле (7).

• 7.6.6 Повторить операции п. 7.6.2  -  7.6.5 для режима воспроизведения

«114 дБ».

• 7.6.7 Результаты поверки считать положительными, если значения доверительных границ относительной погрешности воспроизведения звукового давления в воздушной среде на опорной частоте 1000 Гц при доверительной вероятности Р=0,95находятся в пределах ± 0,3 дБ. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.7 Определение доверительных границ относительной погрешности определения АЧХ микрофонов измерительных (капсюлей микрофонных конденсаторных) и шумомеров методом электростатического возбудителя при доверительной вероятности Р=0,95

    • 7.7.1 Провести с помощью электростатического возбудителя (актюатора) из состава системы не менее 10 измерений неравномерности АЧХ чувствительности относительно базовой частоты 250 Гц микрофона измерительного из состава системы на частотах 1/3 - октавного ряда в диапазоне частот от 20 Гц до 20 кГц.

    • 7.7.2 Среднее значение М/ и относительное среднеквадратическое отклонение (СКО) результатов измерений 5для каждой частоты f рассчитать по формулам (4) и (5), соответственно.

7 7.3 Для каждой частоты рассчитать границы систематической погрешности 0 (%) по формуле (6),

где 8_К =      ^^эт • 100 % - относительная разность значений измеренной для каждой

д_эт

частоты неравномерности АЧХ 5_ИЗМ и взятой (рассчитанной по имеющейся АЧХ) из свидетельства о поверке 5_ЭТ,%;

д_эт - относительная погрешность (расширенная неопределенность) поверки микрофона, указанная в свидетельстве о его поверке, %.

• 7.7.4 Определить доверительные границы относительной погрешности определения АЧХ микрофонов измерительных (капсюлей микрофонных конденсаторных) и шумомеров методом электростатического возбудителя при доверительной вероятности Р=0,95 по формуле (7).

• 7.7.5 Результаты поверки считать положительными, если значения доверительных границ относительной погрешности определения АЧХ микрофонов измерительных (капсюлей микрофонных конденсаторных) и шумомеров методом электростатического возбудителя при доверительной вероятности Р=0,95 находятся в пределах ± 0,5 дБ. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 7.8 Определение диапазона воспроизведения виброускорения

  • 7.8.1 Собрать схему, приведенную на рисунке 1. Выход вибропреобразователя АР-10 подключить на 1 вход ВС-301.

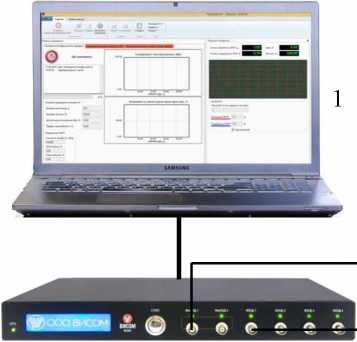

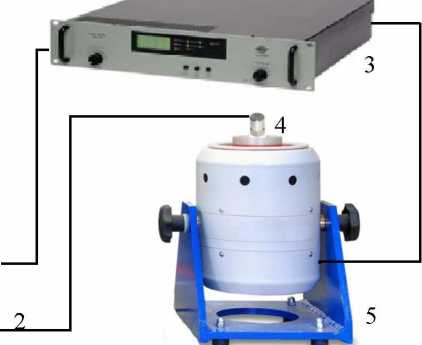

1- ПЭВМ;2 - ВС-301; 3 - усилитель мощности;

4 - вибропреобразователь АР 10; 5 - вибростенд

Рисунок 1

7 8.2 Включить систему в режим поверки вибропреобразователей в соответствии с РЭ.

• 7.8.3 При отсутствии сигнала возбуждения от задающего генератора системы (задаваемое значение виброускорение установить равным нулю) измерить значение вибрационного шума.

• 7.8.4 За нижний предел диапазона измерений принять значение виброускорения, превышающее уровень вибрационного шума на 14 дБ (^ в 5 раз).

• 7.8.5 Запустить на выполнение программу «VK300» (папка по умолчанию C/:VS300/bin). Выбрать вкладку поверка (калибровка), установить тип входа - «Зарядовый».

• 7.8.6 С выхода генератора ВС-301, подключенного ко входу усилителя мощности на базовой частоте 160 Гц последовательно задавать СКЗ виброускорения 1; 10; 100; 200 и 389 м/с² (соответствуют амплитудным значениям 1,41; 14,1; 141; 282 и 550 м/с², соответственно).

Значение задаваемого виброускорения а = S/А (м/с²) контролировать и корректировать по значению заряда S (пКл), измеренному на 1 входном канале ВС-301, где А (пКл/м-с'²) - коэффициент преобразования вибропреобразователя АР-10 на базовой частоте. Одновременно зафиксировать значение коэффициента нелинейных искажений для каждого установленного значения виброускорения. Значения измеренного коэффициента нелинейных искажений не должны превышать 7 % во всем диапазоне измерений виброускорения.

• 7.8.7 Результаты поверки считать положительными, если нижний предел диапазона измерений виброускорения не более 0,1 м/с² и верхний предел измерений 550 м/с² при коэффициенте нелинейных искажений не более 7 %. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.9 Определение коэффициента нелинейных искажений и относительного коэффициента поперечного движения стола вибростенда

    • 7.9.1 Собрать схему, приведенную на рисунке 1. Выход вибропреобразователя АР-10 подключить на 1 вход ВС-301.

    • 7.9.2 Запустить на выполнение программу «VK300» (папка по умолчанию C/:VS300/bin). Выбрать вкладку поверка (калибровка), установить тип входа - «Зарядовый».

    • 7.9.3 С выхода генератора ВС-301, подключенного ко входу усилителя мощности, на частотах 1/3-октавного ряда последовательно задавать СКЗ виброускорения 389 м/с² (амплитудное значение 550 м/с²).

Значение задаваемого виброускорения а = S/А (м/с²) контролировать и корректировать по значению заряда S (пКл), измеренному на 1 входном канале ВС-301, где А (пКл/м-с'²) - коэффициент преобразования вибропреобразователя АР-10 на базовой частоте. Одновременно зафиксировать значение коэффициента нелинейных искажений для каждого установленного значения частоты.

На частотах, где технически невозможно получить виброускорение 550 м/с² из-за ограничения амплитуды перемещения вибростола, проверку проводить при ускорениях (СКЗ), вычисляемых по формуле: а = Q,5-s-(2iuf)\ где s - максимально допустимая амплитуда перемещения вибростола (м), указанная в его технической документации,/- установленная частота, Гц.

Занести измеренные значения коэффициента нелинейных искажений К_г (%) в таблицу 3.

Таблица 3

• 7.9.4 Собрать схему, приведенную на рис 2. Выход акселерометра Z подключить на 1 вход ВС-301.





  з		* f » 9    9

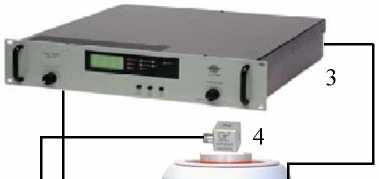

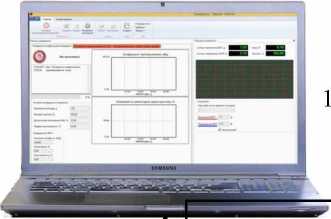

1- ПЭВМ;2 - ВС-301; 3 - усилитель мощности;

4 - трехкомпонентный акселерометр; 5 - вибростенд

Рисунок 2

• 7.9.5 Запустить на выполнение программу «VK300» (папка по умолчанию C/:VS300/bin). Выбрать вкладку поверка (калибровка), тип входов - зарядовый.

• 7.9.6 С выхода генератора ВС-301, подключенного ко входу усилителя мощности, на частотах в соответствии с таблицей 5 последовательно задавать виброускорение 100 м/с² Значение задаваемого виброускорения контролировать и корректировать по значению заряда, измеренному на 1 входном канале ВС-301. Значение заряда должно быть приблизительно равным 100-А пКл, где А - коэффициент преобразования акселерометра 4321 по каналу Z.

Примечание: на частотах, где технически невозможно получить виброускорение 100 м/с² из-за ограничения амплитуды перемещения вибростола, проверку проводить при ускорениях, равных приблизительно 0,5 от значений, достижимых для вибростенда, определенных в п. 7.6.

• 7.9.7 Провести измерения значений заряда с выходов акселерометра 4321 по трем взаимно перпендикулярным осям на частотах 1/3 - октавного ряда в диапазоне рабочих частот системы.

Относительный коэффициент поперечного преобразования рассчитать по формуле (И).

Коп = ^1^X100%,                   (11)

где Ах, Ay, Az - измеренные значения заряда (пКл) с выходов акселерометра 4321 X, Y и Z, соответственно.

Примечание: на частоте 12600 Гц измерения провести с использованием акселерометра пьезоэлектрического 4371 и устройства для его крепления в ортогональных плоскостях.

• 7.9.8 Занести измеренные значения относительного коэффициента поперечного движения стола вибростенда в таблицу 4.

Таблица 4

• 7.9.9 Результаты поверки считать положительными, если значения коэффициента нелинейных искажений не превышают значений, указанных в таблице 3 и значения относительного коэффициента поперечного движения стола вибростенда системы не превышают допускаемых значений, приведенных в таблице 4 (требования ГОСТ Р 8.800-2012). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Примечание: при периодической поверке допускается признавать пригодной к применению систему при превышении на отдельных частотах К_г или К_о„ допускаемых значений, указанных в таблицах 3 и 4 (количество таких частот не должно превышать 10 % частот 1/3 - октавного ряда диапазона рабочих частот системы для каждого из измеряемых параметров). При этом частоты, на которых К_оп или К_г превышают допускаемые значения, исключают из диапазона рабочих частот системы при воспроизведении виброускорения, о чем делается соответствующая запись на оборотной стороне свидетельства о поверке.

7.10 Определение доверительных границ относительной погрешности воспроизведения виброускорения при доверительной вероятности Р=0,95 в диапазоне рабочих частот

• 7.10.1 Провести с помощью системы не менее N=10 измерений коэффициента преобразования (градуировок) акселерометра пьезоэлектрического 4371 на центральных частотах 1/3 - октавного ряда в диапазоне рабочих частот системы.

• 7.10.2 Среднее значение К_ср (пКл/м-с'²)и относительное СКО результатов измерений для каждой частоты 8рассчитать по формулам (12) и (13), соответственно.

  	«Ф=;ЕЙ.1«<                        (12) с _           ^ср)2   100%                               (1°) У NX(N—1)      Кср                                1  1
  7.10.3 Для каждой <9(%), по формуле (14):	частоты рассчитать границы систематической погрешности

®ПВ ^— ± >Мо +       + ^оп

(14)

где до - относительная погрешность определения коэффициента преобразования эталонного вибропреобразователя из состава системы на государственном первичном или на вторичном эталоне по ГОСТ Р 8.800-2012, указанная в свидетельстве о поверке (протоколе поверки), %;

д_и- неидентичность входных каналов ВС-301 при измерении напряжения, %;

5_Г = (V¹ + ^кг - 1) * ЮО % - составляющая погрешности, обусловленная наличием гармонических составляющих, где Кр - значение коэффициента гармоник для каждой из частот, определенное в п. 7.9 методики, %;

5_0П ⁼ ^хоо^¹¹ Д°^{полнительная} относительная погрешность, вызванная наличием поперечного движения стола вибростенда, где Коп -значение коэффициента поперечного движения стола вибростенда для каждой из частот, определенное в п. 7.9 методики, Кп- относительный коэффициент поперечной чувствительности эталонного вибропреобразователя, указанный в его паспорте, %.

• 7.10.4 Определить для каждой частоты доверительные границы относительной погрешности воспроизведения виброускорения при доверительной вероятности Р=0,95 Д_аб (%) по формуле (15).

  где:

  4_a6 = ±K_s-S_s,



  (15)

на базовой частоте 200 Гц............................................................................................± 1 %;

в диапазоне частот от 3 до 20 Гц..................................................................................± 3 %;

в диапазоне частот свыше 20 до 800 Гц......................................................................± 2 %;

в диапазоне частот свыше 800 до 2000 Гц..................................................................± 3 %;

в диапазоне частот свыше 2000 до 5000 Гц................................................................± 5 %;

в диапазоне частот свыше 5000 до 10000 Гц..............................................................± 6 %;

в диапазоне частот свыше 10000 до 12600 Гц............................................................±7%.

В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Примечание: при проведении периодической поверки допускается признавать пригодной к применению систему при уменьшении диапазона рабочих частот при воспроизведении

7.11 Проверка контрольной суммы исполняемого кода (цифрового идентификатора

• 7.11.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• - наименование ПО;

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО;

• - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО.

• 7.11.2 Проверка контрольной суммы программных модулей:

• 1) открыть папку с программным пакетомУЪРгоЬе SL;

• 2) нажать правую кнопку манипулятора «Мышь» на исполняемый файл VisProbe_SL.exe, находящийся в папке C:\VS_300\Bin. В открывшемся меню выбрать «Свойства»;

• 3) в меню «Свойства» выбрать вкладку «Хеш-суммы файлов», в таблице напротив строки «CRC32» зафиксировать буквенно-цифровой код;

• 4) во вкладке «Подробно» напротив строки «Описание файла» зафиксировать идентификационное наименование ПО, а напротив строки «Версия файла» зафиксировать цифровой код версии.

• 7.11.3 Результат поверки считать положительными, если полученные идентификационные данные ПО (идентификационные наименования, номера версий, цифровые идентификаторы), соответствуют идентификационным данным, записанным в разделе 17 формуляра системы.

• 8.1 При положительных результатах поверки на систему выдается свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

Примечание - свидетельство о поверке оформляется со следующим примечанием: «действительно только при наличии действующих свидетельств о поверке на систему управления виброиспытаниями ВС-301, капсюль микрофонный конденсаторный МК-265, вибропреобразователь эталонный пьезоэлектрический АР 10».

• 8.3 В случае отрицательных результатов поверки система к дальнейшему применению не допускается. На систему выдается извещение о ее непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
