Страница 1

IОСУДАРСТВЕНМЫ II КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР

ИНСТРУКЦИЯ 11-64

ПО ПОВЕРКЕ МИКАТОРОВ

Издание официальное

Москва — 1971

УДК 53171 089.6

Инструкция разработана Всесоюзным научноисследовательским институтом метрологии им. Д. И. Менделеева; утверждена Государственным комитетом стандартов, мер и измерительных приборов СССР 24 января 1964 г. и введена в действие 1 июля 1964 г.

ИНСТРУКЦИЯ 11-64

ПО ПОВЕРКЕ МИКАТОРОВ

Инструкция устанавливает методы и средства поверки вновь изготовленных, находящихся в обращении и выпускаемых из ремонта микаторов типа ИПМ и других, с ценой деления 0,001 и 0,002 мм и диаметром присоединительной гильзы, равным 8 мм.

Соблюдение инструкции обязательно для всех организаций и предприятий, производящих поверку микаторов типа ИПМ.

  • I. НАЗНАЧЕНИЕ И УСТРОЙСТВО

  • 1. Микаторы типа ИПМ предназначены для непосредственных в пределах шкалы и относительных линейных измерений различных изделий, а также для контроля отклонений в изделиях от заданной геометрической формы.

Микаторы также применяются в качестве отсчетных устройств в различных измерительных приборах и приспособлениях.

  • 2. Микаторы типа ИПМ являются измерительными малогабаритными приборами с пружинным механизмом. На рис. 1 представлен общий вид микатора типа ИПМ завода ЛИЗ, с ценой деления 0,001 мм.

Механизм прибора заключен в металлический корпус. С лицевой стороны механизм закрыт шкалой на которой нанесены деления и знаки « + » и «—» по обе стороны от нуля, а также обозначена цена деления шкалы микатора.

Рис. 1

При установке нулевого деления посередине шкалы, как это показано на рис. 1, в поле зрения наблюдается по 50 делений, симметрично расположенных в обе стороны от нуля.- В этом случае пределы измерения микатора составляют ±0,05 мм.

Переиздание. Ноябрь 1970 г.                      1

Фактически на шкале мйкатора расположено по 70 делений в обе стороны от нулевого деления. При этом на участке шкалы от 50 до 70-го деления нанесена двойная оцифровка, как для положительной, так и отрицательной части шкалы. Это дает возможность пользоваться шкалой в пределах +100 делений и.ти —100 делений от нулевого положения, что является удобным при непосредственных измерениях в пределах шкалы. Для этой цели производят перемещение шкалы головкой 4 до положения, при котором нулевое деление будет находиться в правой или левой части шкалы и деления 80, 90 и 100 будут в поле зрения прибора.

Головка 4 связана с осью зубчатого колеса, зацепляющегося с колесом оправы, в которой помещена шкала.

? 8

Шкала закрыта органическим стеклом. Па стекле расположены накладные указатели 2 поля допуска, окрашенные в красный цвет.

К корпусу прикреплена гильза 5, внутри которой перемещается измерительный стержень 6. На конце измерительного стержня находится сменный наконечник 7.

Схема механизма ми

из-

катора представлена рис. 2.

на

При перемещении мерительного стержня освобождается угловая подвеска 10 и под действием ее упругих сил происходит растяжение бронзовой ленты 5, которая вместе со стрелкой 7, приклеенной к середине ленты, поворачивается на определенный угол. Величина поворота стрелки в миллиметрах оценивается но шкале 8. Бронзовая лента завита спиралью от середины в разных направлениях и припаяна концами с одной стороны к плоской пружине 6, с другой стороны к подвеске 10.

Конструктивной особенностью мйкатора является то, что направляющими измерительного стержня являются шарики 2 и 9, вмонтированные в гильзу.

Арретирование осуществляется поворотом головки 3 (см. рис. 1 и 2), на оси которой установлен эксцентрик 4 (см. рис. 2), связанный с измерительным стержнем.

  • 3. Основные технические характеристики микаторов ИПМ при ведены в табл. 1.

Таблица 1

Пена деления

Прелым

изменения

Габаритные размеры

Вес прибора.

КС

Диаметр присоединитсль-ноП гильзы, мм

jitjH

0.001

0,002

±0,05

±0,1

70,5X107 X 52

0,20

  • 11. ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ ПРИ ПОВЕРКЕ, И ПРИМЕНЯЕМЫЕ СРЕДСТВА

  • 4. Операции, производимые при поверке микаторов ИПМ, применяемые средства поверки и их характеристики приведены в табл. 2.

Таблица 2

Операции, производимые при поверке

h х®

§ ^5 х о О — •г Н -3 Z •> ж

X га

Средства поверки

Поверка приборов

Наименование

Технические характеристики

выпускаемых из производства

выпускаемых из ремонта

находящихся н обращении

Пронгрьа внешнего мида микаторов

1

+

+

+

Проперта взаммо-дейстьич частей ми-кагоров

7

+

+

+

Проверил ыаксн-мального перемещения измерительного стержня

. 8

' Стойка С-П с дополнительным крон-U11 ей ном с дни метром л рисое л и в in ельного отверстия 8 мм

ГОСТ 10197—6Э»

+

+ 1

Концевые меры 5-го разряда

ГОСТ 9038—59;

Инструкция 100-60

Определение положения стрелки относительно плоскости шкалы

9

+

4-

+

Определение вели чины изменении показания мвкатора при нажиме на измерительный стержень в направленмн, перпендикулярном к его осп

10

Стойка С 11

Кпнпеная мера 3 или 3 мм

ГОСТ 10197—62

Разряд не ниже 4; Инструкция 100-60

+

+

+

* С 1/1 1972 I. вводится в действие ГОСТ 10197—70.

3

П родолжение

Операции, производимые при поверке

с*-

2 °

£5

о о 5 X ►* 3

Z О ж

X х с.

Средства поверки

Поверка приборов

Наименование

Технические характеристики

иыпу-скае-мых на про-131ЮД-ства

ВЫПУ’ скае-мыл из ремонта

нахо-1Я1ЦИ» СЯ В. обра-цепни.

Проверка измерительного усилия

» '

11

Динамометр специальный, пружинный Стойка С-И с дополнительным кронштейном с диаметром |рисоединптельиого отверстия 8 мм

ГОСТ 10)97—62-*

+

+

Настольные цпфер-

Цена делении

блатные весы

не более 5 г

Пределы измерения нс более

Измерение диаметра

1000 г

ГОСТ 13882—68

и

Рычажная скоба с

ГОСТ 11098—64

+

__

присоединительной

пределами измерения

гильзы микатора*

0—25 мм и ценой де ления 0.002 ми

1

Концевая мера дли-

Инструкция

ны 8 ми разряда 5

100—60

Рычажный микро-

ГОСТ 4381—68

метр с пределами измерения 0-25 мм с ценой   деления

Определение шеро-

13

0,602 м и

Образцы шерохова-

8-й класс

+

+

ховатостн поверхности гильзы микатора*

тосги

ГОСТ 9378 60

Измерения ширины

к

Инструментальный

ММН. ЪМИ.

+

+

я—

штрихов шкалы, расстояний между штрн-

или универсальный микроскопы

УИМ-21

хами шкалы и ширины рабочей части стрелки; проверка положения конца стрел-

ки относительно коротких штрихов шкалы*

Определение вария-

)5

Образцовые конце

Разряд 3

+

j    +

+■

ции показаний

аые меры длины

ГОСТ 9038-59

Инструкция

100—60

Определение   по-

Прибор ПКМ; стойка С-И

ГОСТ 10197—62*’

16 14

Образцовые конце-

Разряд 3 для

+

+

+-

грешностей микатора

Due меры длины

микаторов с ценой деления шка лы 0,001 мм:

Разряд 4 для

микаторов с ценой деления 0.002

мж;

Инструкция 100—00;

ГОСТ 9038—59

Стойка С-П Стойка   прибора

ГОСТ 10197—621

ПКМ

11ена делении

Прибор ПКМ с on-

тикатором или труб-

Шкалы 0.5 мкм

кой оптиметра ИКВ или ИКГ

Делительная галоп

ГОСТ 5405—64

ГОСТ 9016—59

5

ка ОДГ

* При предъявлении к поверке партии виовь изготовленных микаторов завод-нзго товитель может производить поверку по данной операции выборочно, по своему ус

  • III. ПОВЕРКА

  • 5. Температура помещения, в котором поверяются измерительные пружинные мнкаторы типа ИПМ, должна быть 20±ЗсС.

  • 6. Операция — проверка внешнего вида микаторов.

а) Требовани*я

Наружные стальные поверхности микаторов, подверженные коррозии, должны иметь антикоррозионное покрытие. На наружных поверхностях вновь изготовленных и выпущенных из ремонта микаторов не должно быть пятен, царапин и забоин. Накатка на головках 3 и 4 (см. рис. 1) должна быть равномерной и не иметь заусенцев.

При поверке микаторов, находящихся в эксплуатации, допускаются незначительные пятна, царапины и стертая накатка, если это не влияет на эксплуатационные качества микаторов. Маркировка должна быть четкой.

Лицевая сторона шкалы должна быть светлого тона, обеспечивающего четкое изображение штрихов и знаков шкалы, штрихи и цифры шкалы отчетливыми, черного цвета. Края штрихов должны быть ровные. Каждое пятое деление должно быть отмечено удлиненным штрихом, а каждое десятое — соответствующим числом.

Шкала должна быть закрыта прозрачным чистым стеклом, без дефектов (пузырей, царапин и т. п.), искажающих отсчет показаний по шкале или ухудшающих внешний вид прибора.

б) Метод поверки

Требования п. 6с проверяются наружным осмотром.

  • 7. Операция — проверка взаимодействия частей микаторов.

а) Требования

Ход движущихся частей микатора в любом его положении должен быть плавным и без заеданий.

Измерительный стержень должен перемещаться плавно, без заеданий и толчков, измерительный наконечник должен надежно присоединяться к стержню микатора путем ввинчивания.

Срелка должна передвигаться свободно, без заеданий, на весь предел шкалы и возвращаться в исходное положение слева.

Переставные указатели поля допусков должны перемещаться вдоль шкалы без заеданий и не должны сбиваться из положения, в которое они установлены. Внутренние кромки указателей допусков должны быть параллельны штрихам шкалы. Пределы перемещения шкалы должны соответствовать 360°. Винт, перемещающий шкалу, должен перемещаться плавно.

Устройство для арретирования измерительного стержня не должно тормозить перемещение стрелки и измерительного стержня при арретировании.

б) Метод поверки

Отсутствие заеданий хода проверяется путем плавного арретирования измерительного стержня головкой 3 (см. рис. 1 и 2) при разных положениях микатора: при положении измерительного на-копечника в вертикальной (внизу, вверху) и в горизонтальной плоскостях. При этом измерительный стержень перемещают на весь предел измерения.

Плавность перемещения стрелки проверяют следующим образом. Микатор закрепляют в кронштейне стойки С-11. Медленно поднимая столик стойки микрометрическим винтом, перемещают стрелку микатора в крайнее правое положение, после чего медленно опускают столик до перемещения стрелки в крайнее левое положение. При этом одновременно следят за плавностью перемещения стрелки и убеждаются в отсутствии торможения хода стрелки и наконечника.

Пределы перемещения шкалы проверяют передвижением шкалы в обе стороны головкой 4 (см. рис. 1).

Проверку соответствия остальным требованиям и. 7« производят путем опробования от руки.

  • 8. Операция — проверка максимального перемещения измерительного стержня.

а) Требования

Пределы перемещения измерительного стержня должны быть не менее 2,5 мм.

б) Методы поверки

На ребристом столике стойки С-П располагают движок с двумя мерами, разность между номинальными размерами которых равна 2,5 мм. При этом для исходной меры рекомендуется использовать мер)’ длиной 1,5—2 мм.

Проверяемый микатор типа ИПМ закрепляют в кронштейн стойки С-П, после чего опускают кронштейн до тех пор, пока между плоскостью концевой меры, принятой в качестве исходной, будет зазор порядка 0,5—1 мм.

Поднимая микроподачей столик стойки до соприкосновения измерительного наконечника с плоскостью меры, устанавливают стрелку на показание — 50 делений. Подняв арретиром измерительный стержень подводят под наконечник другую меру, находящуюся в движке. Эта мера должна свободно пройти между основанием стола и измерительным наконечником поверяемого прибора.

  • 9. Операция — определение положения стрелки относительно плоскости шкалы.

а) Требования

Расстояние от плоскости шкалы до стрелки не должно превышать 1 мм в любом положении микатора.

б) Метод поверки

Положение стрелки относительно плоскости шкалы определяют по величине параллакса. Устанавливают стрелку в нулевое положение, после чего производят несколько отсчетов. Перед каждым отсчетом поворотом головы наблюдатель изменяет угол зрения (примерно до 45°). Максимальная разность между отсчетами не должна превышать одного деления шкалы.

6 '

  • 10. Операция — определение величины изменения показания ми-катора при нажиме на измерительный стержень в направлении, перпендикулярном к его оси.

а) Т р еб ов а ни я

При нажиме на измерительный стержень в направлении, перпендикулярном к его оси, изменение показаний по шкале не должно превышать 0,5 деления шкалы.

б) Метод поверки

Поверяемый микатор закрепляют в кронштейне стойки С-П и совмещают стрелку прибора с нулевым делением шкалы, предварительно подложив под измерительный наконечник концевую меру размером 3—5 мм разряда 3 или 4. Затем с помощью специального приспособления (рис. 3), оттарнрованного на заданное усилие, нажимают поочередно с четырех сторон на измерительный стержень в направлении, перпендикулярном оси стержня, с усилием 0,5 н (50 гс)2 при поверке микаторов с ценой деления 0,001 мм и 1 н (100 гс) при поверке микаторов с иеной деления 0,002 мм.

Изменение показаний по шкале не должно превышать указанной выше величины.

  • 11. Операция — проверка измерительного усилия.

а) Требования

Измерительное усилие микаторов и допустимое изменение измерительного усилия в пределах всей шкалы не должно превышать величин, указанных в табл. 3.

Таблица 3

Цена деления шкалы мн катера, мм

Допускаемое измерительное усилие

Допускаемое изменение измерительного усилия в пределах шкалы

К

Н

гс

0,001

2

1 200

0,3

30

0,002

2

200

0,5

50

б) Метод поверки

Величину измерительного усилия микаторов определяют при двух крайних положениях измерительного стержня, сответствую-щих наименьшему и наибольшему показаниям шкалы. Для поверки измерительного усилия применяют настольные циферблатные весы с ценой деления не более 5 г и пределами измерения не более 1000 г.

В кронштейн стойки С-П закрепляют микатор так, чтобы измерительный стержень его был перпендикулярен поверхности чашки весов и чтобы между поверхностью чашки весов и измерительным стержнем оставался небольшой зазор.

Под измерительный наконечник на чашку весов предварительна кладут прокладку3 для того, чтобы не повредить поверхность наконечника микатора чашкой весов. Затем микатор опускают с помощью гайки стойки С-П до тех пор, пока стрелка прибора совместится с делением—«50. В этом момент производят первый отсчет по шкале циферблатных весов. Продолжая опускать микатор с помощью гайки, следят за перемещением стрелки и отмечают показание на шкале весов при совпадении стрелки микатора с делением шкалы +50.

Разность отсчетов по шкале циферблатных весов при двух положениях измерительного наконечника характеризует величину измерительного усилия. При этом разность между двумя показаниями не должна превышать значений, указанных в табл. 3.

  • 12. Операция — измерение диаметра присоединительной гильзы микатора

а) Требования

Диаметр гильзы должен быгь 8‘ п02мм.

б) Метод поверки

Диаметр гильзы измеряют при помощи рычажного микрометра с пределами измерения 0—25 мм и ценой деления 0,002 мм, или рычажной скобой с теми же пределами измерения и с тон же ценой деления. Поверку скобой производят относительным методом по концевой мере 5-го разряда номинальной длиной 8 мм.

  • 13. Операция—определение шероховатости поверхности гильзы микатора

а) Требования

Шероховатость поверхности гильзы должна быть не ниже класса 8 (ГОСТ 9378—60).

б) Метод поверки

Шероховатость поверхности гильзы сравнивают визуально с образцами чистоты поверхности класса 8.

  • 14. Операция—измерения ширины штрихов шкалы, расстояний между штрихами шкалы и ширины рабочей части стрелки; проверка положения конца стрелки относительно коротких штрихов шкалы.

а) Требования

Ширина штрихов на шкале микаторов должна быть 0,15— 0,25 мм. а разница ширины штрихов в пределах одной шкалы не должна превышать 0,05 мм. Расстояние между штрихами должно быть нс менее 0,9 мм. Ширина стрелки в той ее части, которая находится над шкалой, должна быть в пределах 0,15—0,20 мм. Конец стрелки должен перекрывать короткие штрихи шкали не менее •чем на 0,3 мм и не более чем на 0,8 мм их длины.

б) «Метод поверки

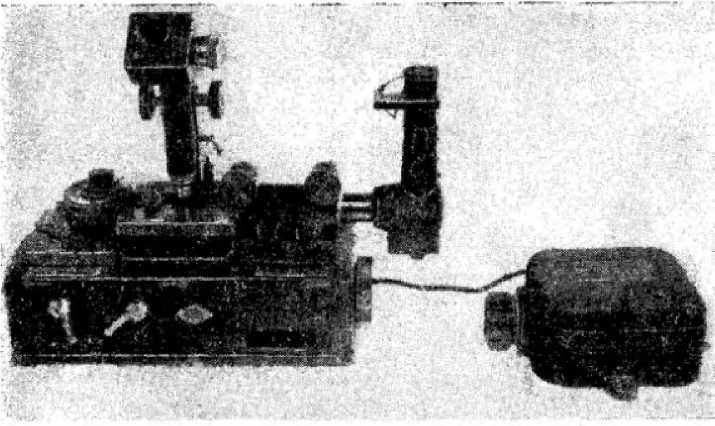

Измерение ширины штрихов, ширины конца стрелки, расстояния между штрихами шкалы и определение положения конца .стрелки относительно коротких штрихов шкалы производят на инструментальном или универсальном микроскопах. Ширину штрихов и расстоянии между ними измеряют не менее чем у четырех штрихов; у двух — наиболее широких и у двух — наиболее тонких. Вычисляют разности между тонкими и широкими штрихами, что-<бы узнать максимальную разность ширины штрихов в пределах одной шкалы. Ширину штрихов и ширину конца стрелки измеряют <при выпуске микаторов из производства или ремонта (например, .чри смене стрелки или шкалы).

  • 15. Операция—определение вариации показании.

а) Требования

Вариация показаний не должна превышать 0,3 деления шкалы.

б) Метод поверки

Вариацию показаний прибора определяют путем многократного арретирования (от 5 до 10 раз) измерительного наконечника, приведенного предварительно в контакт с помещенной на столе стойки С-И концевой мерой размером от 5 до 10 мм. Разряд концевых мер должен быть согласован с требованиями табл. 5.

Вариацию показаний определяют при трех положениях стрелки: з середине шкалы и в двух крайних ее положениях. Вариацию можно определять одновременно с определением погрешности ми-катора.

  • 16. Операция—определение погрешностей мпкатора.

а) Требования

Погрешности мпкатора в любом рабочем его положении не должны превышать значений, указанных в табл. 4.

Таблица 4

Цена деления декады ника торон. Мл*

Допускаемая погрешность на участке шкалы, мкм

в пределах

30 делений

в пределах

50 делений

в пределах

100 делений

0,001

±0.5

± 1

±2

0,002

±1

±2

±4

б) Метод поверки

Погрешности микаторов определяют следующими методами; по образцовым концевым мерам;

на приборе типа ПКЛ\.

Примечания:

  • 1. Допускается применение двух методов при поверке одного микатора: поверку в вертикальном положении можно производить по концевым мерам, а поморку в горизонтальном положении — на приборе типа ПКМ.

  • 2. В качестве арбитражного метода следует применять метод поверки по «ебралцовым концевым мерам.

9

Определение погрешности по образцовым концевым мерам
  • 17. Погрешности микаторов определяют методом сличения показаний поверяемого прибора с действительным значением разностей длин образцовых концевых мер, применяемых при поверке.

  • 18. Разряды образцовых концевых мер, применяемых для определения погрешностей микаторов, и рекомендуемые поверяемые интервалы указаны в табл. 5.

Таблиц? 5

Цена деления Шкалы микаторов, мм

Разряды образцовых кон целых мер

Номинальные значения поверяемых интервалов,

мкм

0,001

3

С)± 10; 0±20; 0 + 30; 0±40; 0±50; 0± 100

0,002

4

0+20; 0+40; 0+60; 0+80; 0+100; 0±200

  • 19. Поверку производят при вертикальном и горизонтальном положениях мнкатора. При одном из указанных положений поверку производят через все интервалы, указанные в табл. 5. При втором положении мнкатора определение погрешностей достаточно производить в интервалах ±10; ±50 и ±100 делений или только на тех интервалах, на которых при предыдущей поверке были получены наибольшие погрешности.

При определении погрешностей в вертикальном положении поверяемый микатор устанавливают в стойку С-11 с прямоугольным, ребристым столиком и кронштейном, имеющим диаметр присоединительного отверстия 8 мм.

Для поверки погрешности показаний в горизонтальном положении можно применять прибор типа ПКМ, который в данном слу. чае используется как стойка, позволяющая установить поверяемый микатор в горизонтальное положение. Микатор / (рис. 4) закрепляют в кронштейне 2 с диаметром отверстия 8 мм. Концевую меру 4. применяемую при поверке, помещают между измерительной плоскостью упора 5 и измерительной поверхностью наконечника 3.

П р и м е ч а и и е. Кроме указанных стоек, могут быть применены и другие стойки и приспособления, которые имеют кронштейн с посадочным диаметром 8 мм; позволяют установить микатор в требуемом положении; обеспечивают стабильное положение микаторов и перпендикулярное положение измерительной плоскости концевой меры (применяемой при поверке) к оси наконечника мнкатора с погрешностью до 1(У; снабжены ребристым столиком или столиком со сферической вставкой, если поверка мнкатора производится в вертикальном положении.

  • 20. При определении погрешностей микаторов в вертикальном положении на ребристый столик стойки помещают одновременно три движка (если позволяют габариты стола), каждый с двумя концевыми мерами, с целью уравнивания их температуры. Разности длин концевых мер, применяемых при поверке, должны быть согласованы с длиной поверяемых интервалов в соответствии с требованиями табл. 5.

Примечание. При отсутствии трех движков меры могут быть уложены непосредственно на столике стойки.

1.0

  • 21. При поверке плюсовых интервалов (от 0 до +0,05 лои) в качестве исходной меры используют меру с наименьшей длиной из ряда мер, предназначенных для определения погрешностей мика-тора. Перемещением движка эту меру устанавливают гак. чтобы середина измеряемой поверхности меры находилась против измерительного наконечника ((который предварительно поднимают го-

Рис. 4

ловкой 3 (см. рис. 1) и снова опускают после установки меры)]. Совмещают стрелку прибора с нулевым делением шкалы (в пределах ±0,2 деления) микрометрической подачей стойки. Совмещение стрелки с нулевым делением можно производить также головкой (см. рис. 1).

После трехкратного арретирования убеждаются в постоянстве нулевого показания в пределах 0,2—0,3 деления. В противном случае (если разность отсчетов превышает указанную величину) повторяют количество отсчетов. Среднее значение из полученных при арретировании отсчетов принимают в качестве начального показания прибора.

  • 22. Отодвинув исходную меру, подводят под наконечник поочередно другие меры (расположенные предварительно на столике стойки) в последовательности возрастания их размеров. Соответственно при установке каждой меры после трехкратного арретирования наблюдают показание шкалы поверяемого микатора и вычисляют среднее арифметическое значение из трех отсчетов.

  • 23. С целью определения постоянства нулевого положения мн-катора производят повторно отсчет показания по первой мере. Допустимая разность отсчетов при повторной поверке нулевого положения не должна превышать величин, приведенных в табл. G.

Н

Таблица 6

Цена деления шкалы поисриемых микатороп. мм

Допустимая разность между начальным н конечным нулевым полож епи я мн, мкм

0,001

0,002

  • 24. Пр» поверке каждого интервала в пределах от 0 до —0.05 мм, т. е. отрицательной части шкалы, в качестве исходной применяют концевую меру с наибольшей длиной, по которой устанавливают стрелку поверяемого микатора в нулевое положение, после чего поочередно подводят под наконечник микатора другие концевые меры в последовательности уменьшения их размеров.

Дальнейшая методика поверки интервалов отрицательной части шкалы аналогична поверке положительной части шкалы.

  • 25. Полученные результаты измерения рекомендуется записывать в протокол поверки по форме, приведенной в табл. 1 приложения 1.

  • 26. После поверки интервалов ±0,05 мм поверяют интервалы 0+ 100 и 0—100 делений.

Перед поверкой плюсового интервала 0+100 головкой 4 (см. рис. I) вращают шкалу микатора до тех пор, пока шкала переместится в такое положение, при котором из-за ободка корпуса появятся деления положительной части шкалы с перекрывающейся оцифровкой и обозначениями 70; 80; 90 и 100, а нулевое деление переместится влево.

Перед поверкой интервала отрицательной части шкалы 0—100 головкой 4 (см. рис. 1) вращают шкалу в обратном направлении до появления из-за ободка корпуса требуемых' делений отрицательной части шкалы.

  • 27. Методика поверки этих интервалов аналогична поверке интервалов ±0,05 мл: и производится в соответствии с указаниями пп. 21—25.

  • 28. Определение погрешностей микаторов в горизонтальном положении аналогично методике поверки микаторов в вертикальном положении.

  • 29. Погрешность каждого интервала определяют как алгебраическою разность между показанием микатора на данном интервале и действительным значением измеряемой разности длин мер

где bi — показание шкалы микатора на поверяемом интервале с учетом нулевого показания:

Lai действительное значение длины (по свидетельству) концевой меры, применяемой при поверке соответствующего 'интервала;

ЛД1 — действительное значение длины концевой меры, по которой устанавливали нулевое положение шкалы микатора.

Определение погрешности микаторов на приборе типа ПКМ
  • 30. Общий вид прибора типа ПКМ (прибор контактный для по-з»ерьи микаторов) представлен на рис. 5. Описание прибора типа ПКМ дано в приложении 2.

Рис. 5

3!. Прибор типа ПКМ позволяет производить определение погрешности микаторов типа ИПМ при любом их положении благодаря возможности присоединения прибора типа ПКМ к делительной головке ОД Г, с помощью которой прибор типа ПКМ совместно < поверяемым мнкатором можно вращать па 360°.

При поверке микаторов на приборе типа ПКМ обязательной является поверка микатора при двух положениях: вертикальном и горизонтальном. Поверка микатора в каком-либо другом положении производится по особому требованию заказчика.

  • 32. При поверке погрешностей микаторов на приборе ПКМ в качестве образцового отсчетного устройства следует применять;

оптикатор с ценой деления 0,5 мкм для поверки микаторов с ценой деления 0,001 мм;

оптиметр для поверки микаторов с ценой деления 0,002 мм.

  • 33. Метод поверки на приборе типа ПКМ заключается в том, что перемещение упора 7 (рис. 6) на заданный интервал вызывает одновременное перемещение на соответствующие расстояния измерительных стержней поверяемого микатора 2 и отсчетного устройства 10, примененного в качестве образцового на приборе типа ПКМ.

Получаемые при этом показания микатора сравнивают с показаниями шкалы образцового оптнкатора (оптиметра).

13

  • 34. При определении погрешностей микаторов прибор ПКМ устанавливают на массивный стол. Для гашения вибраций под основание прибора подкладывают лист резины. Перед прибором помещают экран из органического стекла для защиты прибора от теплового воздействия поверителя.

5

Рнс. 6

  • 35. В кронштейне 9 прибора типа IIKM закрепляют оптика-тор (оптиметр) 10 со сферическим наконечником, а в кронштейне -4 поверяемый микатор 2 так, чтобы между измерительными наконечниками и упором 7 имелся небольшой зазор порядка 0,5-7 1 мм. С помощью маховичка 13 перемещают упор 7 до касания его рабочей плоскости с измерительным наконечником оп-тикатора (оптиметра) и совмещают указатель с нулевым делением шкалы.

Примечание. Перед установкой поверяемого микатора в кронштейн 4 столик 3, на поверхности которого смонтирован указанный кронштейн, должен быть отведен в положение, при котором метка в виде вертикального штриха будет находиться левее (приблизительно на 1—3 жж) метки, нанесенной на направляющей (в левой части основания прибора);.

  • 36. Перемещением маховичка 16 совмещают стрелку поверяе

мого микатора с нулевым делением его шкалы в пределах ±0,2 деления, после чего, выждав 3  5 мин, проверяют трехкратным

арретированием стабильность показаний микатора. Разность между отсчетами при арретировании нс должна превышать 0,2 — 0,3 деления шкалы.

  • 37. Среднее арифметическое из трех полученных отсчетов рекомендуется записать в протокол поверки (табл. 2 приложения I). куда также заносят нулевое показание образцового прибо-

14 ра. Эти показания будут служить исходными отсчетами при дальнейшей поверке микатора.

  • 38. С помощью маховичка 13 перемещают стрелку оптикато-ра (оптиметра) в одном направлении, на заданные интервалы, ■ предусмотренные табл. 5 для поверки микаторов. На каждом интервале наблюдают соответствующие показания по шкале поверяемого микатора, предварительно трижды арретируя измерительный стержень микатора. Из трех отсчетов вычисляют среднее арифметическое значение, которое и записывают в протокол поверки (табл. 2 приложения 1).

Примечание. Следует иметь в виду, что при поверке положительных интервалов шкалы микатора интервалы ио оптикатору (оптиметру) устанавливают па отрицательной части шкалы, а при поверке отрицательных интервалов— в положительной части шкалы оптнкатора (оптиметра).

  • 39. Проверив последовательно показания прибора на требуемых интервалах в одном направлении (в плюсовую или минусовую сторону), возвращаются к исходному (нулевому) положению шкалы образцового прибора м определяют изменение нулевого показания на шкале поверяемого микатора, которое не должно превышать значений, указанных в табл. 6.

  • 40. Таким образом поверяют интервалы как в положительной, так и в отрицательной части шкалы микатора в пределах ±50 делений.

  • 41. При поверке интервалов 0± 100 мкм (у микаторов с ценой деления 0,001 мм) и интервалов 0±200 мкм (у микаторов с ценой деления 0,002 мм) начальный отсчет на шкале образцового прибора производят не от нулевого деления (так как пределы измерения образцовых приборов меньше максимальных пределов измерения микаторов), а от крайнего деления шкалы в соответствии с указаниями табл. 7.

Таблица 7

Поверка микаторов с ценой деления, лл

й

ПоиеряемыЛ по шкале интервал микатора

Отсчеты по шкале образцового отсчетного устройства

оптикатора

оптиметра

Начальный отсчет

Конечный

отсчет

Начальный отсчет

Конечный отсчет

мкм

0.001

о+юо

+ 50

—50

0 100

-50

+ 50

—■

0,002

0+200

+ 100

— 100

0 200

— 100

+ 100

Примечание. Перед определением погрешностей в интервалах 0±100 делении предварительно приводит шкалу поверяемого микатора в положения, указанные в требованиях п. 26.

  • 43. Закончив поверку погрешностей микатора с арретированном измерительного стержня на каждом поверяемом интервале,

15 производят аналогичную поверку, но уже без арретирования измерительного стержня (т. е. при его беспрерывном перемещении).

  • 43. Аналогичным образом определяют погрешности мнкаторов па приборе типа ПКМ в вертикальном положении или в любом требуемом положении. В этом случае прибор типа ПКМ закреп ляют на делительной головке и вращают на требуемый угол поворота. Количество поверяемых интервалов может быть уменьшено в соответствии с указаниями п. 19.

  • 44. Погрешность микатора (Л») на каждом интервале вычисляют как алгебраическую разность между показаниями (Ь,) поверяемого прибора и действительным значением измеряемой’ величины (Lni) (табл. 2, графа 6, приложение 1).

IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 45. На микаторы типа ИПМ, удовлетворяющие всем требова.-ниям настоящей инструкции, органами Государственного комитета стандартов Совета Министров СССР выдается свидетельство установленной формы. При поверке органами ведомственного надзора оформление результатов поверки производится путем отметки в-соответствующем документе.

  • 46. Микаторы, нс удовлетворяющие требованиям, изложенным в настоящей инструкции, к выпуску и применению не допускаются и на них выдается извещение о непригодности с указанием причин брака.

Замена

ГОСТ 13882—68 введен взамен ГОСТ 7325-55.

ГОСТ 4381—68 введен взамен ГОСТ 4381—61.

ГОСТ 5405—64 введен взамен ГОСТ 5405—54.

ГОСТ 11098—64 введен взамен ГОСТ 4731—53.

16

ч

к

»3 *s

° £ Е*

а

2 ч

а х я • S Я в jX X 52 ° гз * X

~ х * S В. = 5»

ОС И « 3

X со л v х sea

О X 5 с .

5 ж п

*= X О. о Б ф

♦ с.

• и

о w ,■ с Е х » ‘"J

“ и ю -£ = 8 п hsL

С- е

Отсчет по шкале микптора af

в

■ Ж   ,

X  А

* г ф

£ 1

3  3

5s в з Ego Ч

ic г £ 5 1 -

Г =

о 2 с р Ж А . "* 3g' Мо" « ёПу

Оел

мкм

1 1 2 1

3

4

*

0

*

А. Поверка положительной части шкалы

0»<ЯЧ

1.00

1,0002

0

0

—т

о+ю

1,01

1,0099

+ 9,7

+ 9,8

+ 9,8

+ 9.7

0

0+20

1,02

1,0203

+20,1

+ 20,0

+20,0

+ 19.9

—0,2

о+зо

1,03

1,0300

+29,8

+ 30,0

+ 30,0

+29.9

+ (^1

0+40

1,04

1,0403

+ 40,1

+ 40,2

+ 40,2

+ 10.1

0

0+50

I.O5

1,0500

+ 49,8

+ 50,0

+50.0

+ 49.9

+0Д

Окон

1,00

1,0002

+ 0,2

+ 0,2

  • 1. Числовые значения приведены в качестве примера.

  • 2. Поправку на нулевое положение в показания мнкатора вводят в том случае, если на нулевом интервале среднее значение (0Г|)) получено отличное от нуля.

0+100

I 1.00

1,0002

+0,1

+0,1

1.10

1,1003

+ 100,1

+ 100,2

+ 100,2

+ 100,1

1 1,00

+ 0,1

+0,1

0»»ч

1.05

1,0500

.—      1

0

а

--

0—10

1,04

1,0403

- 9.7

— 9,9

- 9,9

— 9,8

— 0;Г

0-20

1,03

1,0300

—20,0

— 19,9

— 19,9

— 19.8

+0,2

0—30

1,02

1,0203

—29,7

-29,8

—29.8

—29,7

—0,0

0—40

1.01

1,0099

—40,1

—40,0

—40,0

—39,9

+ 0,2

0—50

1,00

1,0002

—49,8

—49,8

—49,8

—49.7

+0,1

Оков

1,05

1,0500

— 0,2

- 0,2

-—

■—

Окоп

1.10

1,1003

1 о

! °

0—100

1,00

1,0002

— 100,1

-100,4

1—100,4

Оной

1.10

—0.2

1 —0,2

(графа 7) отсчегч

17

'Таблица 2

ПРОТОКОЛ определения погрешности микатора с ценой деления 0,002 мм на приборе типа ПКМ с применением оптиметра

Поверяемые интервалы по шкале микатора мкм

Показания по шкале оптиметра. мкм

Отсчеты по шкале микатора.

Показания шкалы .микатора с учетом иулевого положения *6“в.-°ср.

МКМ

Погрешность микатора на каждом интерналс б,-*,-*,. мкм

гМл

1

мкм

I-

2

4

5

ч

А. Поверка положительной части шкалы

Оцач

0

+ 0,1

+ 0.2

■0+20

—20

+ 10,2

+ 20.4

’ + 20,1

+0.1

0+44)

-40

+20.2

+ 40.4

+ 40,1

+ 0,1

0-J-60

—60

+ДО.2

+ G0.4

+ 60,1

+0,1

0+80

80

-1-40,2

+ 80,4

-г 80,1

+0,1

о+кю

- 100

4 50.2

+ 100,4

4 100,1

+0,1

Око л

0

+ 0.2

+  0,4

: --------------------

Оср~ °»»ч+А;он   ,0.2+_(±РЛ). - 1-0.3 чк.н

+ 100

I +0,2

+0,4

- 100

+ 101.4

+ 202,8

+202,2

+ 100

+0.4

+0.8

1 —

0Иач + 0ко.. в 7-ОЛ+( + 0.8) _ + 0 б лк((

Б Поверка отрицательной части шкалы

Оиоч

0

0

0

—,

0-20

+ 20

— 10,0

—20,0

—20,2

-0,2

0—40

+ 40

—20,0

—40,0

--40,2

-0.2

О- 60

+ 60

—30.0

—60.0

—60,2

—-0.2

0—80

+ «0

—40,0

-80,0

—80,2

■ 0.2

0—100

+ 100

—50.2

— 100,4

— 100.0

—0,6

014 ОК

0

+ 0,2

+0,4

Окач + Окоп

0+( + 0,4)

4-0 2 мк-к

Оиач

—100

2

+0,4

2

+ 0.8

0—200

+ 100

+ 101,0

+ 202,0

+201,0

+ 1,0

Окои

— 100

+ 0.6

+ 1.2

Оср=*

0»,ач + 0хои

2

0.8+(+1.2)

5

=■ 4 1,0 мкм

Примечания:

  • 1. Числовые значения приведены в качестве примера.

  • 2. Поправку на нулевое положение в показания микатора (графа 5) ■вводят в том случае, если на пулевом интервале среднее значение отсчета (Оср) получено отличное от нуля.

J8

может применяться микпо цена деления идеалы / (см.

ПРИЛОЖЕНИЕ 2

ОПИСАНИЕ КОНТАКТНОГО ПРИБОРА ДЛЯ ПОВЕРКИ МИКАТОРОВ ТИПА ПКМ

На основании 1 прибора (см. рис. 6 инструкции) смонтированы два подвижных столика 3 I! 8, перемещаемые по точным цилиндрическим шариковым направляющим параллельно линии измерения.

На столике 8 жестко смонтирован измерительный упор 7; на столике 3 укрепляют сменный кронштейн 4 с отверстием диаметром 8 мм для установки поверяемых приборов 2 (мика торов, индикаторов т. и.). Образцовый прибор 10, с показаниями которого сравнивают показания поверяемого прибора 2, закрепляют в кронштейне 9, жестко вмонтированном в основание прибора.

Перемещения столика 8 производят маховичком 13 с помощью соответствующих механизмов И, 12, 14. расположенных внутри основания и представляющих собой микрометрические пары в соединении с зубчатыми цилиндрическими парами. Столик 3 перемещается маховичком 16 с помощью аналогичных механизмов.

Система спиральных пружин 15 обеспечивает постоянный контакт столиков с микропарами и заставляет следовать столики за винтами микропар при обратном движении винтов.

При перемещении столиков измерительные наконечники поверяемого и образцового приборов, приведенные в контакт с измерительной плоскостью упора 7, перемещаются относительно друг друга под влиянием двигающегося упора совместно со столиком 8. При этом перемещение упора на заданный интервал вызывает перемещение наконечников на ту же величину. Получаемые при этом показания поверяемого мика-тора сравнивают с показаниями образцового прибора.

В качестве образцового прибора может быть использован контактный интерферометр, оптикатор, оптиметр.

Кроме того, в качестве отсчетного скоп 6 с оптическим микрометром 5. И рисунок) оптического микрометра равна 0,0005 мм. Основная шкала 2 микроскопа имеет подразделения, равные 0,05 мм. В плоскость шкалы микроскопа проектируются два пунктирных штриха 3, нанесенные на плоской пластине, вмонтированной в сквозное отверстие измерительного упора 7 (см. рис. 6 инструкции).

Пунктирные штрихи перемещаются вдоль основной шкалы микроскопа и по их положению на шкале определяют показания микроскопа.

Внутри основания прибора вмонтирован осветитель, жестко соединенный с нижней стороной измерительного стола. Питание лампы производят от сети переменного тока 220 или 127 в через трансформатор.

В боковые стенки корпуса вмонтированы зажимы, которыми можно фиксировать движения стола.

Прибор типа ПКМ можно присоединять к оптической делительной головке ОДГ, с помощью которой прибор типа ПКМ можно вращать на 360°. Это позволяет производить поверку на приборе типа ПКМ при любом требуемом положении поверяемого прибора.

Составитель £. П. Алексеев Редактор Н. А. Куликова

Сдано в наб. 23/XII 1970 г. Подп. в печ. I1/III 1971 г. 1.25 л. л. Тир. 3000

Издательство стандартов. Москва. К-1, ул. Щусева, д. 4.

Вильнюсская типография Издательства стандартов, ул. Мнндауго. 12/14. Зак. 416

Внимание! Документ недействующий. См. ярлык "Примечания

ИС «Техэксперт: 6 поколение» Интранет

1

С 1/4 1972 г. вводится в действие ГОСТ 10197—70.

4

2

При вычислении значения усилия в ньютонах вместо точною значения переводного коэффициента принято приближенное значение (I .T^O.OI я).

7

3

Для прокладки можно использовать папиросную бумагу.

8

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
