Контроллеры измерительно-вычислительные моделей OMNI -6000, OMNI-3000

Методика поверки

Санкт-Петербург 2006 г.

1 РАЗРАБОТАНА	ЗАО «ИМС Инжиниринг»
ИСПОЛНИТЕЛИ	Сафонов А.В. Кривалев В.И., Аблина Л.В., Ремеева А.Ф.

• 2 РАЗРАБОТАНА

ИСПОЛНИТЕЛИ

3 УТВЕРЖДЕНА	ФГУП ВНИИМ им. Д.И. Менделеева 17 января 2006г.
4 ЗАРЕГИСТИРРОВАНА	ФГУП ВНИИМС «     »                  2007 г.

5 ВЗАМЕН

Настоящая рекомендация распространяется на измерительно-вычислительные контроллеры OMNI - 6000, OMNI-3000 (далее - ИВК), входящие в состав систем измерений количества и показателей качества нефти и нефтепродуктов и устанавливает методику их первичной и периодической поверок.

Межповерочный интервал - один год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

• - внешний осмотр (6.1);

• - опробование (п.6.2);

• - определение метрологических характеристик (п.6.3)

• 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют следующие основные и вспомогательные средства поверки:

• - устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов (УПВА), диапазон установки тока (0.5 - 20 .мЛ), предел допускаемой абсолютной погрешности установки тока (±3.0 .икЛ), диапазон формирования периода и частоты импульсных последовательностей (0.1 - 15000 Гц), предел допускаемой относительной погрешности формирования периода импульсных последовательностей (±5х10“⁴ %), диапазон формирования количества импульсов в пачке (10-5x10* ими);

• - образцовая катушка сопротивления Р331, номинал 0.1 кОм, класс точности 0.01;

• - многозначная мера постоянного тока, номинальные значения сопротивлений ступеней меры 107, 108, класс точности 0.02;

• - термометр метеорологический стеклянный по ГОСТ 112-78Е, диапазон измерений от 0 до 100 °C, цена деления 0,1 °C;

• - психрометр аспирационный по ТУ 52-07-ГРПИ-405-132-001-92.

Допускается применять другие средства поверки с аналогичными или лучшими характеристиками.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают требования безопасности, определяемые:

• 3.1 Правилами безопасности при эксплуатации используемых эталонных средств измерений, приведенными в эксплуатационной документации.

• 3.2 Правилами безопасности труда, действующими на объекте, на котором проводят поверку.

• 3.3 Правилами техники безопасности при эксплуатации электроустановок потребителей (ПТБ)

• 4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

- отсутствие вибрации, ударов и магнитного поля, кроме земного.

• 5 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие работы:

• 5.1 Проверяют правильность монтажа ИВК в соответствии с требованиями руководств по монтажу и эксплуатации.

• 5.2 В зависимости от конфигурации ИВК выбирают одну из нижеперечисленных схем поверки.

Схема поверки 1: определение метрологических характеристик производится при одновременной имитации при помощи УПВА частотных сигналов преобразователей расхода ( ПР), частотных сигналов преобразователей плотности (ПП), аналоговых сигналов преобразователей температуры, давления, влагосодержания, дискретных сигналов поверочной установки (ПУ).

Схема поверки 2: определение метрологических характеристик производится последовательно в два этапа:

1 Определяются погрешности преобразования входных аналоговых сигналов в значения температуры, давления, влагосодержания, вязкости;

2)определяются метрологические характеристики при имитации при помощи УПВА частотных сигналов ПР, частотных сигналов ПП, дискретных сигналов ПУ и задании значений температуры, давления, влагосодержания при помощи клавиатуры ИВК или от персонального компьютера (PC) через последовательный интерфейс.

Схема поверки 3: определение метрологических характеристик производится последовательно в три этапа:

• 1) определяются погрешности преобразования входных аналоговых сигналов в значения температуры, давления, влагосодержания, вязкости;

• 2) определяются погрешности преобразования входных частотных сигналов в значения плотности;

• 3) определяются метрологические характеристики при имитации при помощи УПВА частотных сигналов ПР, дискретных сигналов ПУ и задании значений плотности, температуры, давления, влагосодержания при помощи клавиатуры ИВК или от персонального компьютера (PC) через последовательный интерфейс.

• 5.3 Проводят монтаж средств поверки в соответствии с выбранной схемой поверки:

• - рисунок 1 (схема поверки 1);

• - или рисунки 2, 3 (схема поверки 2);

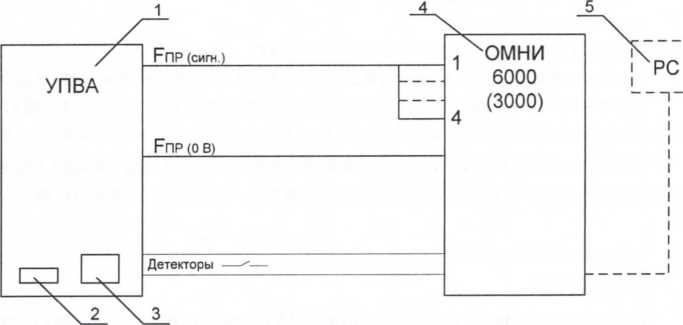

• - или рисунки 2, 4, 5 (схема поверки 3).



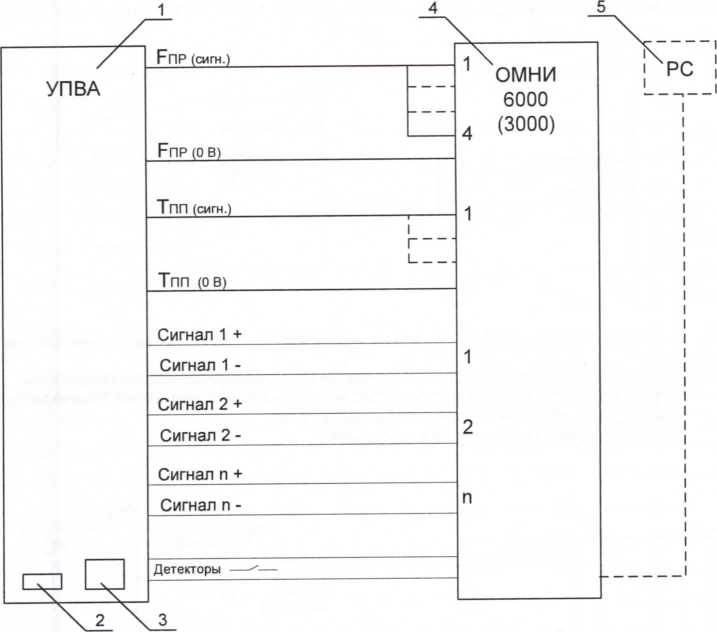

1 - УПВА; 2 - цифровой дисплей УПВА; 3 - клавиатура УПВА; 4 - ИВК; 5 - персональный компьютер (PC) Рисунок 1. Схема подключения средств поверки при определении погрешности преобразования входных сигналов в значения объема и массы продукта, в значение коэффициента преобразования (метер-фактора) ПР.

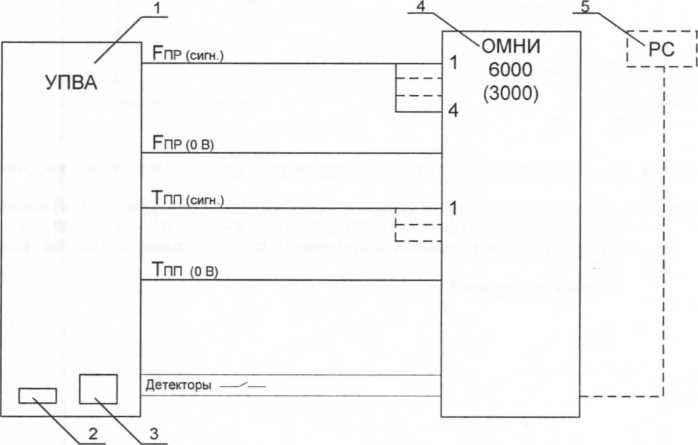

Схема поверки 1.

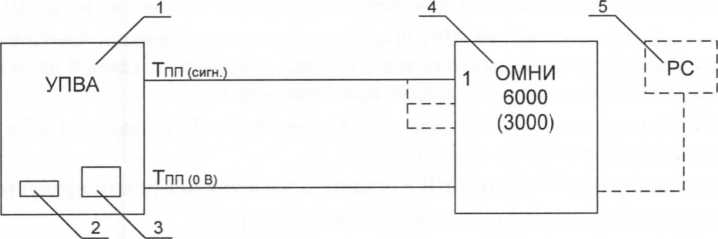

1 - УПВА; 2 - цифровой дисплей УПВА; 3 - клавиатура УПВА; 4 - ИВК; 5 - персональный компьютер (PC) Рисунок 3. Схема подключения средств поверки при определении погрешности преобразования входных сигналов в значения объема и массы продукта, в значение коэффициента преобразования (метер-фактора) ПР.

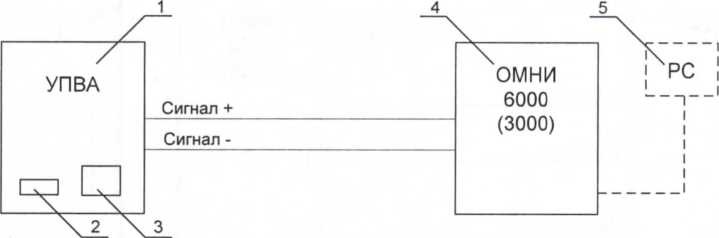

Схема поверки 2.

• 5.4 Включают и прогревают ИВК и средства поверки в течение не менее 30 минут.

• 5.5 При подготовке к поверке ИВК при определении погрешности преобразования входных аналоговых сигналов в значения температуры, давления, объемной доли воды, вязкости (рисунок 2) в его память вводят следующие параметры:

• - диапазоны измерений преобразователей температуры (°C), давления (кПа, бар или кгс/см²), объемной доли воды (%), вязкости (сСт).

• 5.6 При подготовке к поверке ИВК в режиме измерения плотности продукта

(рисунок 4) в его память вводят следующие параметры:

• - то же, что по п.5.5;

• - значения коэффициентов КО, К1, К2, К18, К19, К20А, К20В, К21 А, К21 В, взятые из сертификатов преобразователей плотности (далее - ПП) фирмы “Solartron” или значения коэффициентов Do, К, То, tcoef, Pcoef, teal, Peal, взятые из сертификатов ПП фирмы “Sarasota”;

• - диапазоны измерений преобразователей температуры, давления.

• 5.7 При подготовке к поверке ИВК в режиме измерения объема и массы продукта (рисунки 1, 3, 5) в его память вводят следующие параметры:

• - то же, что по п.5.6;

• - тип продукта;

• - используемый алгоритм вычисления;

• - типы преобразователей расхода (далее - ПР) (объемные, массовые);

• - значения коэффициентов преобразования ПР или, при необходимости, базовые значения коэффициентов преобразования конкретного ПР и значения метер-факторов;

• 5.8 При подготовке к поверке ИВК в режиме определения коэффициента преобразования (метер-фактора) ПР по ТПУ (рисунки 1, 3, 5) в его память вводят следующие параметры:

• - то же, что по п.5.7;

• - тип ТПУ;

• - объем калиброванного участка ТПУ при стандартных значениях температуры и давления

• - стандартные значения температуры и давления;

• - внутренний диаметр калиброванного участка ТПУ;

• - толщина стенок калиброванного участка ТПУ;

• - модуль упругости материала калиброванного участка ТПУ;

• - коэффициент линейного расширения материала калиброванного участка ТПУ;

• - число измерений;

• - допустимую продолжительность движения поршня;

Если выбран тип ТПУ - компакт-прувер (КП):

• - значения объема “Downstream”;

• - квадратичный коэффициент объемного расширения материала стенок КП;

• - коэффициент линейного расширения инварового стержня;

• - число пусков поршня, принимаемое за одно измерение;

• 5.9 При подготовке к поверке ИВК в режиме определения коэффициента преобразования (метер-фактора) ПР по контрольному ПР (рисунки 1, 3, 5) в его память вводят следующие параметры:

• - то же, что по п.5.7;

• - количество продукта, за время прохождения которого производится определение коэффициента преобразования (метер-фактора);

• 5.10 Ввод необходимых параметров производят или при помощи клавиатуры ИВК, или при помощи персонального компьютера с установленным ПО OMNICOM, связанного с ИВК через последовательный порт связи.

• 5.11 Остальную подготовку проводят в соответствии с требованиям эксплуатационных документов ИВК и руководствами по эксплуатации средств поверки.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1 Внешний осмотр

При внешнем осмотре убеждаются в том, что:

• - комплектность поверяемого ИВК соответствует указанной в технической документации;

• - на ИВК отсутствуют механические повреждения и дефекты покрытия, ухудшающие внешний вид и мешающие работе;

• - надписи и обозначения на ИВК нанесены четко и соответствуют требованиям технической документации.

• 6.2 Опробование

При опробовании ИВК проверяют правильность прохождения сигналов от имитаторов преобразователей величин.

Сигналы ПР и 1111 имитируют генератором импульсов в составе УПВА.

Сигналы преобразователей температуры, давления, объемной доли воды, вязкости имитируют источниками постоянного тока в составе УПВА.

Сигналы детекторов ТПУ (КП) имитируют контактами реле «Старт», «Стоп» в составе УПВА.

Изменяя сигналы имитаторов величин, убеждаются во вводе и обработке их ИВК, контролируя значения величин на его дисплее.

• 6.3 Определение метрологических характеристик и обработка результатов изме рений.

• 6.3.1 Определение погрешности преобразования входных аналоговых сигналов в значения температуры, давления, объемной доли воды, вязкости.

Этот пункт выполняют, если поверка ИВК проводится по схеме поверки 2 или по схеме поверки 3. Если поверку ИВК проводят по схеме поверки 1, этот пункт пропускают.

• 6.3.1.1 Определение погрешности преобразования входных токовых аналоговых сигналов в значения температуры, давления, объемной доли воды, вязкости проводят по всем используемым аналоговым токовым каналам при значениях тока 4, 12, 20 мА. Расчетные значения величин, соответствующие вышеуказанным значениям тока, определяют по формуле

X — X

Y =^_min+-^---¹

р      ^m,n         I 6 где ^Cnin’^max " нижний и верхний пределы измерений преобразователей температуры (°C), давления(кПа, бар или кгс/см²), объемной доли воды (%), вязкости (сСт), (из технических паспортов).

/ - задаваемое значение тока, мА.

Результаты измерений заносят в протокол по форме приложения В.

• 6.3.1.2 Определение погрешности преобразования входных аналоговых сигналов напряжения в значения температуры, давления, объемной доли воды, вязкости проводят по всем используемым аналоговым каналам напряжения при значениях напряжения 1, 3, 5 В. Расчетные значения величин, соответствующие вышеуказанным значениям напряжения, определяют по формуле

=        -~^Xminx(H-l),                                 (la)

где            ' нижний и верхний пределы измерений преобразователей температуры

(°C), давления(кПа, бар или кгс/см²), объемной доли воды (%), вязкости (сСт), (из технических паспортов).

V - задаваемое значение напряжения, В.

Результаты измерений заносят в протокол по форме приложения В.

• 6.3.1.3 Определение погрешности преобразования входных сигналов сопротивления в значения температуры проводят по всем используемым каналам сопротивлений при значениях сопротивления 100.00 и 108.00 Ом . Расчетные значения температуры соответственно равны 0.00 и 20.54 °C.

Результаты измерений заносят в протокол по форме приложения В.

• 6.3.1.4 Абсолютную погрешность преобразования входных аналоговых сигналов в значения величины определяют по формуле

Ь_х=Х_в-Х_р,                                       (2)

где   X_в - значение величины по показаниям ИВК;

За абсолютную погрешность преобразования аналоговых сигналов ИВК принимают максимальное из всех значений по каждой величине, определенных по формуле (2).

• 6.3.2 Определение погрешности преобразования входных сигналов в значения плотности продукта.

Этот пункт выполняют, если поверка ИВК проводится по схеме поверки 3. Если поверку ИВК проводят по схеме поверки 1 или по схеме поверки 2, этот пункт пропускают.

Определение погрешности преобразования входных частотных сигналов в значения плотности продукта проводят по всем используемым частотным каналам плотности при значениях периода частотного сигнала, соответствующих минимальному, среднему и максимальному значениям плотности продукта.

6.3.2.1 Относительную погрешность преобразования входных сигналов в значения плотности 8_р определяют по формуле:

6_р =1,1../'? +г/                                       (4)

Относительную погрешность преобразования входных частотных сигналов в значения плотности 8 _р определяют по формуле:

(5)

Рр

где:

р - значение плотности по показаниям ИВК, кг/м³:

p_p - расчетное значение плотности, определенное с использованием коэффициентов и по формулам, приведенным в сертификатах используемых плотномеров.

Относительную погрешность преобразования входных аналоговых сигналов в значения плотности (5^ определяют по формуле:

*(Д'„„)² +(*„,)² «(АР»)²                             (6)

где Д/_л/7 - абсолютная погрешность ИВК по каналу преобразования тока (напряжения) в температуру в ПП, °C;

к_р1 - коэффициент влияния погрешности измерения температуры на вычисление плотности, %/°С

&Р_ПП - абсолютная погрешность ИВК по каналу преобразования тока (напряжения) в давление в ПП, бар, (кгс/см², кПа);

к_рР - коэффициент влияния погрешности измерения давления на вычисление плотности, %/бар (%/(кгс/см²), %/кПа);

Для плотномеров “Solartron 7830/7835”:

к_р, = 0.002 % / °C

к_рР = 0.01 % / бар (0.01 %/(кгс/см²), 0.0001 %/кПа);

Для плотномеров “Sarasota FD960”:

к_р, = 0.02 % / °C

к_рР = 0.038 % / бар (0.038 %/(кгс/см²), 0.00038 %/кПа);

• 6.3.3 Определение погрешности преобразования входных сигналов в значения объема и массы продукта.

При определении вышеуказанных погрешностей на входы каналов измерений расхода, плотности, температуры, давления, влагосодержания с соответствующих выходов УПВА подают значения сигналов или вводят с клавиатуры ИВК значения параметров в соответствии с выбранной схемой поверки. Их значения устанавливаются в соответствии с таблицей 1.

Таблица 1

Частота ПР, Гц, не более	Плотность продукта в 1111, кг/м3	Массовая доля составляющих балласта, %	Температура, °C		Давление, (бар*)
			ПП	ПР	ПП	ПР
15000	минимальное значение диапазона по Приложению А при первичной поверке; минимальное значение рабочего диапазона при очередной поверке	min	чшп	tmin ± 1	Лип	Рпип ±0,3
15000	максимальное значение диапазона по	max	чпах	tmax ± '	Лах	р,™ ±о,з

Приложению А при первичной поверке; максимальное значение рабочего диапазона при очередной поверке

Вводят в память ИВК значения коэффициентов преобразования ПР, равные для всех каналов. Допускается проводить измерения при ранее установленных коэффициентах преобразования ПР в соответствии с результатами поверки ПР.

В УПВА задают число импульсов N, подаваемое на входы каналов расхода:

*К*п

где 1 = 5 для объемных ПР;

I = 8 для массовых ПР;

т - количество знаков после запятой в значениях объема и массы;

К - коэффициент преобразования ПР, введенный в память ИВК, имп/м³ для объемного ПР, имп/кг для массового ПР;

п - количество каналов расхода.

Если для каждого канала введен свой коэффициент преобразования:

где   К. - коэффициент преобразования ПР j - го канала расхода, введенный в память

ИВК, имп/м³.

₁₀(5-ш)

N>-------- для массовых ПР                         (Юб)

V__1__

*ю³

где - коэффициент преобразования ПР j-го канала расхода, введенный в память ИВК, имп/кг.

Проводят отсчет показаний объема, стандартного объема, массы брутто и нетто нефти с дисплея ИВК. Подают на входы каналов расхода N импульсов, после остановки счета записывают показания, накопленные за время измерений объема, объема при стандартных условиях, объема нетто и массы продукта с дисплея ИВК.

Для каждой серии входных величин проводят не менее трех измерений. Результаты измерений заносят в протокол по форме приложения Г.

Для каждого ИВК может быть свой набор измеряемых величин, соответственно и обработку результатов измерений проводят только для вычисляемых параметров.

Обработку результатов измерений проводят в зависимости от конфигурации ИВК и выбранной схемы поверки, (пункты А - F).

А. Конфигурация OMNI: алгоритм вычисления - API 11.1 (2004г), тип ПР - объемный.

А.1 Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта определяют по формуле:

К -И

8„ = -'-*100%, (8)

V р

где V - значение объема по показаниям ИВК, м³;

V_p - расчетное значение объема, м³.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение объема вычисляют по формуле

N

V_P=^-,                                       (9)

К

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР Кбаз. и метер-фактора MF, то К = Кбаз/MF.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение объема вычисляют по формуле

="♦£/-> <¹⁰) 7=1 Л_у

где Kj - коэффициент преобразования j-ro ПР, введенный в память ИВК, имп/м³, или, при необходимости, Kj = K6a3.j/MFj.

Значение 8_У не должно превышать 0.001%.

А.2 Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта при стандартных условиях 8_УНУ определяют в зависимости от выбранной схемы поверки.

А.2.1 Схема поверки 1.

8 у ну = Уну - Унур -100%, где:	(H)
у   = У * VCF * CPI у НУ Р  УР У^ГПР ^ГЬ,ПР Vp определяется по ф-ле (9) или (10); = exp - a,r * (гя/> - tr) * {1 + [0.8 * a,r * (tnp - tr)]}	(12) (13)

а,_г - коэффициент объемного расширения при стандартной температуре t_r, °C

t_np - температура в ПР, °C;

^СИ"'’⁼ 1-(р„,.

Р_пр - давление в ПР, бар (кПа, кгс/см²)

P_t - давление насыщенных паров продукта, бар (кПа, кгс/см²)

F_np- коэффициент сжимаемости продукта при температуре в ПР, 1/бар (1/кПа, 1/(кгс/см²))

a_/r, F_np- определяются в соответствии с Приложением А.

Значение 8_УНУ не должно превышать 0.025%.

А.2.2 Схема поверки 2 и схема поверки 3.

Sy _Ну =1.1*  8' У ну² + 8 У НУ л"

где

V -V

с/       ^к ну * ну р _1ЛЛ0/

о у ну =----100%,

V

^г НУР

Унур ’ определяется по ф-ле (12);

ЯУЛ = Ж?*² + (Аг_№)^Г] + (к_Р)² *[(ЬР_ПП)² + (ДР^)²]

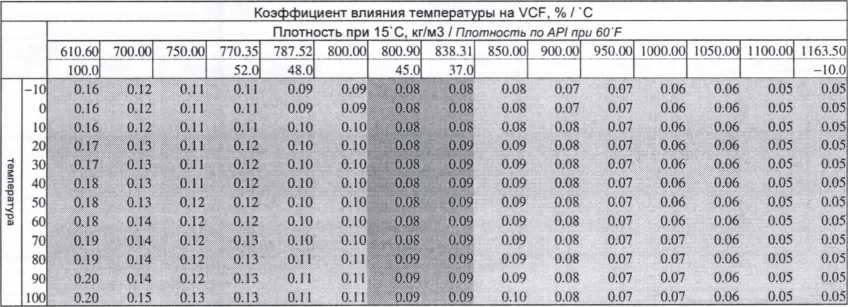

к, - коэффициент влияния на вычисление объема при н.у. погрешности измерений

туры: см. таблицу 1, например, &,= 0.09 %/°С при р = 850кг/м³ и t = 30°C

к_Р - коэффициент влияния на вычисление объема при н.у. погрешности измерений давле

ния: см. таблицу 2, например при р = 850кг/л/ и t = 30°C

к_Р =0.00008 %/ КПа или

к_р = 0.008 %/бар или % / (Лг/см²)

\t_nn - абсолютная погрешность ИВК по каналу преобразования тока в температуру

в ПП, °C;

Д/_л? - абсолютная погрешность ИВК по каналу преобразования тока в температуру в ПР,

°C;

ДР_л/7 - абсолютная погрешность ИВК по каналу преобразования тока в давление в ПП, кПа, бар или кгс/см²;

ЬР_пр - абсолютная погрешность ИВК по каналу преобразования тока в давление в ПР, кПа, бар или кгс/см²;

Значение 8_VHy не должно превышать 0.025%.

А.З Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта 8_{V н} определяют в зависимости от выбранной схемы поверки.

А.3.1 Схема поверки 1.

И -И

8ун= ^н "^p*100%                                     (18)

^н р

⁽¹⁹⁾

V_Hyp ' определяется по ф-ле (12);

(р - значение объемной доли воды в продукте, %.

e/

8m —-------- * 100 %,

M_p определяется по ф-ле (25);

^MA = S'ma

S'MA = >,)² *[(Д/_т)² +(Д/_т,)²] + (^)² *[(Д^7л)² +(A^/>)²]

З_рА определяется по формуле (6) (З_рА = , (^,)² *(Д/_///7)² + (к_рР)² * (ДР_т)² ) Значение 8_М не должно превышать 0.025%.

А.4.3 Схема поверки 3.

З_м — \Л*8¹м~+8 ma²

где:

3"м =8'м +8'_Р

Зм определяется по ф-ле (30);

3'р определяется по ф-ле (5)  (3'_Р = ?     *100%)

Рр

8_ма определяется по ф-ле (31).

Значение 8_М не должно превышать 0.025%.

В. Конфигурация OMNI: алгоритм вычисления - API 11.1 (2004), тип ПР - массовый.

В.Ютносительную погрешность преобразования входных сигналов ИВК в значение массы продукта 8_М определяют по формуле:

М -М,

s_u= —  '■•100%,                                   (35)

Ч.

где М - значение массы по показаниям ИВК, т;

М _Р - расчетное значение массы, т.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение массы вычисляют по формуле

У

К*1000

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР Кбаз. и метер-фактора MF, то К = Кбаз/MF.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение массы вычисляют по формуле

(37)

8_{р А} определяется по ф-ле (6) (З_рА = (к_р/)² * (Л1_ПП)² + (к_рР)² * (ЛР_ПП)² )

Значение 8_УНУ не должно превышать 0.025%.

где:

8 у ну — 8‘уну + 8 р

8'уну определяется по ф-ле (41);

S'p определяется по ф-ле (5) {S' _P = ? ?^p *100%);

Pp

S_PHyA определяется по ф-ле (42).

Значение S_VHy не должно превышать 0.025%.

В.ЗОтносительную погрешность преобразования входных сигналов ИВК в значение объема продукта S_p определяют в зависимости от выбранной схемы поверки.

В.3.1 Схема поверки 1.

К-К

S, =     '*100%                                            (46)

Гр

где:

V_{P =}----^Ун^у1-----                                                       )

^Р VCF_nP*CPL_np

Унур определяется по ф-ле (39);

VCF_np, CPL_np определяются по формулам (13) и (14) соответственно.

Значение 8_Р не должно превышать 0.025%.

В.3.2 Схема поверки 2.

^=1.1* SV+Spa¹

где

V -V

S'v=-----^р-*100 %,

Vр

V_P определяется по ф-ле (47);

Зул = Ла +S_pa

S\_A = >,)²*[(A/_m)²+(A/_ffl.)²] + ^² *[(^)² +(Д^р)²]

8_рА определяется по ф-ле (6) (З_рА = _у{к_р1У *{А(_ППУ +{к_рРУ *(ДР_ППУ )

Значение S_y не должно превышать 0.025%.

В.3.3 Схема поверки 3.

Sp=l.l^. S"y+S_PA²

где:

S"v=S'v+S'_P

S v определяется по ф-ле (49);

8‘р определяется по ф-ле (5) {S'_р = ?     *100%);

Рр

S_v а определяется по ф-ле (50).

Значение с/ не должно превышать 0.025%.

• B.4 Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта _н определяют в зависимости от выбранной схемы поверки.

В.4.1 Схема поверки 1.

Значение 8_УН не должно превышать 0.025%.

С. Конфигурация OMNI; алгоритм вычисления - API 11.1 (1980г), тип ПР - объемный.

• C.l Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта определяют по формуле:

К - И,

8_V=----^*100%, (62)

где V - значение объема по показаниям ИВК, м³;

V_p - расчетное значение объема, м³.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение объема вычисляют по формуле

N

?_Р="*г’                                          (63)

К

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР Кбаз. и метер-фактора MF, то К = К_6аз/МЕ.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение объема вычисляют по формуле

^Vp=^N*X~'                                  (⁶«)

у=1 ^KJ

где К. - коэффициент преобразования j-ro ПР, введенный в память ИВК, имп/м³, или, при необходимости, Kj = Keaa.j/MFj.

Значение 8_V не должно превышать 0.001 %.

С.2 Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта при стандартных условиях 8_VHy определяют в зависимости от выбранной схемы поверки.

С.2.1 Схема поверки 1.

(65)

'НУР

где:

V_fiyp = V_p*VCF_nP*CPL_np                                           (66)

V_p определяется по ф-ле (63) или (64);

VCF_np = ехр(- a,_r * (t_np - t_r) * {1 + [о.8 * а,_г *     - /_г)]})                           (67)

а,_г - коэффициент объемного расширения при стандартной температуре t_r, °C

t_np - температура в ПР, °C

^СРЛ'”’ 1-(Р„,-Р.)‘Т„,

Р - давление в ПР, бар (кПа, кгс/см²)

Р - давление насыщенных паров продукта, бар (кПа, кгс/см²)

PjlP - коэффициент сжимаемости продукта при температуре в ПР, 1/бар (1/кПа, 1/(кгс/см²))

Of,_r, F_np- определяются в соответствии с Приложением А с использованием значения плотности продукта при н.у., заданного в свойствах Продукта.

(Если в свойствах Продукта задана р₂₀ = 850, в расчетах a,_r, F_np используется (для нефти) /?₁₅ = 853.601, в ф-ле (67) t_r = 20, в ф-ле (68) - F_np, рассчитанный при температуре в ПР).

Значение 8_УНУ не должно превышать 0.025%.

С.2.2 Схема поверки 2 и схема поверки 3.

//у = 1. 1 * Г яу² + И ЯУ И²

где

J'y яу = ^УнГГ^{Уну р} . 1 оо%,

^НУ Р

V_Hy р определяется по ф-ле (66);

4^=7*/ *(At_nPY +кр² *(ДР_ПР)²

к, - коэффициент влияния на вычисление объема при н.у. погрешности измерений температуры, определяется по таблице 1;

к_р - коэффициент влияния на вычисление объема при н.у. погрешности измерений давления, определяется по таблице 2.

Значение 8_УНУ не должно превышать 0.025%.

С.З Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта 8_УН определяют в зависимости от выбранной схемы поверки.

С.3.1 Схема поверки 1.

<Ья= ''---'''’*100%                                           (72)

К

^г н р

• (73)

V_Hyp " определяется по ф-ле (66);

(р - значение объемной доли воды в продукте, %.

Значение 3 _ун не должно превышать 0.025%.

С.3.2 Схема поверки 2 и схема поверки 3.

• (74)

где:

8'ун = ^У— —^НР * 100 %                                           (75)

Vhp

V_{H р} - определяется по ф-ле (73);

H A ~     НУ A ⁺ ЗувА ’

^унуа определяется по ф-ле (71);

Фвтах ^_ максимальное значение объемной доли воды в продукте, %.

Лфвтах * максимальное значение абсолютной погрешности преобразования входного аналогового сигнала ИВК в значение объемной доли воды, вычисленное по формуле (2), %.

При отсутствии поточного влагомера 8_VBA - 0.

Значение 8 _ун не должно превышать 0.025%.

С.4 Относительную погрешность преобразования входных сигналов ИВК в значение массы продукта 8_М определяют в зависимости от выбранной схемы поверки.

С.4.1 Схема поверки 1.

М -М„

8м--------^р- * 100 %,                                      (78)

^М_Р

M_P=V_Hyp* Рну /1000                                      (79)

К_яу/» определяется по ф-ле (66);

р_т- значение плотности при н.у., задаваемое в свойствах Продукта.

Значение 8 _м не должно превышать 0.025%.

С.4.2 Схема поверки 2 и схема поверки 3.

^=1.1* (⁸°) где

, М - ^м„

8м =--------"-*100%,                                   (81)

Мр - определяется по ф-ле (79)

^л = Л,²*(Д^)²+^²*(Д^_т.)²                              (82)

Значение 8 _м не должно превышать 0.025%.

• D. Конфигурация OMNI: алгоритм вычисления - API 11.1 (1980 г), тип ПР - массовый.

• D.1 Относительную погрешность преобразования входных сигналов ИВК в значение массы продукта 8_М определяют по формуле:

М -М„

8_М=-     ^р*100%,                                    (83)

где M - значение массы по показаниям ИВК, т;

М_Р - расчетное значение массы, т.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение массы вычисляют по формуле

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР Кбаз. и метер-фактора MF, то К = Кбаз/MF.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение массы вычисляют по формуле

где Kj - коэффициент преобразования j-ro ПР, введенный в память ИВК, имп/Кг, или, при необходимости, Kj = K₆a3.j/MFj.

Значение 8_М не должно превышать 0.001%.

• D.2 Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта при стандартных условиях 8_VHy определяют по формуле:

8 УНУ = ^Уну ~ ^Vffyp * 1 оо %                                                  (86)

Унур

где:

М

V_HyP= ^Р *1000                                                  (87)

Р ну

Мр - определяется по ф-ле (84) или (85);

р_ну - значение плотности при н.у., задаваемое в свойствах Продукта.

Значение 8 _УНУ не должно превышать 0.025%.

• D.3 Относительная погрешность преобразования входных сигналов ИВК в значение объема продукта 8_У определяется в зависимости от выбранной схемы поверки.

  D.3.1 Схема поверки 1.

  8



(88)

где:

И =       ^НУ1‘

^Р VCF_np^CPL_np

VCF_nr, СРЬ_Пр определяются соответственно по формулам (67) и (68).

Значение 8 _v не должно превышать 0.025%.

• D.3.2 Схема поверки 2 и схема поверки 3.

Я, =1.1* 8'v² + 8, ²

где

V -V

8v =----^-*100%,

Vр

V_p - определяется по ф-ле (89);

л = TV * №_ПР )² + к² * (ЬР_ПР )²

Значение 3 _v не должно превышать 0.025%.

• D.4 Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта 8_РН определяют в зависимости от выбранной схемы поверки.

• D.4.1 Схема поверки 1.

у _ jz

3 г н = —---— * 100 %                                        (93)

р

⁽⁹⁴⁾

И_яу/, - определяется по ф-ле (87);

(р - значение объемной доли воды в продукте, %.

Значение 8 _УН не должно превышать 0.025%.

• D.4.2 Схема поверки 2 и схема поверки 3.

=1.1* З'р н² + 3_УВА~

где:

з'рн = ^{Ун К/у/}‘*юо%

V_HP - определяется по ф-ле (94);

Фвтах “ максимальное значение объемной доли воды в продукте, %.

Лфвтах ’ максимальное значение абсолютной погрешности преобразования входного аналогового сигнала ИВК в значение объемной доли воды, вычисленное по формуле (2), %. При отсутствии поточного влагомера 3_УВА =0 и 3_УН = 8'v н .

Значение 8 _VH не должно превышать 0.025%.

• E. Конфигурация OMNI: алгоритм вычисления - Mass Calculation, тип ПР - объемный.

• E.l Относительную погрешность преобразования входных сигналов ИВК в значение объема продукта Зу определяют по формуле:

К

3,, =     ^р*100%,                                                (99)

Vp

где V - значение объема по показаниям ИВК, м³;

V_p - расчетное значение объема, м³.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение объема вычисляют по формуле

(100)

к.

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР Кбаз. и метер-фактора MF, то К = Кбаз/MF.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение объема вычисляют по формуле

(Ю1)

где К_i - коэффициент преобразования j-ro ПР, введенный в память ИВК, имп/м³, или, при НеобхОДИМОСТИ, Kj = Keas.j/MFj.

Значение 3 у не должно превышать 0.001%.

Е.2 Относительная погрешность преобразования входных сигналов ИВК в значение объема продукта при стандартных условиях 3_УНУ определяют в зависимости от выбранной схемы поверки.

Е.2.1 Схема поверки 1.

НУ = ^Гну^^Унур • 100%,                                             (102)

*НУ Р

где:

(103)

V_p - определяется по ф-ле (100) или (101);

VCF_np = ^Рпп                                                      (104)

Рну

Частотный сигнал имитации р_пп задается от УПВА, значение р_т - в свойствах продукта, с клавиатуры.

CPL_np=\                                                      (105)

Значение З_{у ну} не должно превышать 0.025%.

• E.2.2 Схема поверки 2.

8_{y H}y = 1.1 *  8 V ну² + 8 У НУ Л²

где

• E.3.2 Схема поверки 2.

З_м =1.1* Зм²+8_МА²

где

, M -M

8m =      "*100%

M_p определяется по ф-ле (113) или (114);

J(^p<) *(^лл) ⁺(Лрр) *(^/7/7)

Значение 8_М не должно превышать 0.025%.

Е.3.3 Схема поверки 3.

8_М =1.1* 8 л/² +8_ма~

где:

8 м = 8 м + 3 р

8'м определяется по ф-ле (116);

8'р определяется по ф-ле (5);

8_ма определяется по ф-ле (117).

Значение 8_М не должно превышать 0.025%.

Е.4 Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта 8_VH определяют в зависимости от выбранной схемы поверки.

Е.4.1 Схема поверки 1.

-100%, (120)

* н р

где:

р ~ ^ну р * |1 ^— ₁₀₀}                                                     (121)

V_Hyp определяется по ф-ле (103);

(р - значение объемной доли воды в продукте, %.

Значение 3_{V н} не должно превышать 0.025%.

Е.4.2 Схема поверки 2.

^_rw=l.l* ^^/гт/²+^_//л²                                 (122)

S'vh = ^V-^{H V}"^P ■ 100%,                                                (123)

'HP

V_{H p} - определяется по ф-ле (121);

Sy H A ~ НУ A Sy_BA >                                                              ( 1 24)

Sy_Hyа определяется по ф-ле (109);

= , Д’*’*''"   -100;                                                          (125)

100 — фо

| В max

Фвтах ^_ максимальное значение объемной доли воды в продукте, %.

Дфвпих' максимальное значение абсолютной погрешности преобразования входного

аналогового сигнала ИВК в значение объемной доли воды, вычисленное по формуле (2), %.

При отсутствии поточного влагомера 3_VBA - 0 .

Значение 3_{V н} не должно превышать 0.025%.

Е.4.3 Схема поверки 3.

Н ⁼ 1 • 1 * -]s V Н + Sy _{н А}                                                         (1 26)

где:

8"у н = 8'у н + 8 р                                                        (127)

S'vh определяется по ф-ле (123);

8'р определяется по ф-ле (5); (3 _р         * 100%)

Рр

Зу_НА определяется по ф-ле (124).

Значение З_{у н} не должно превышать 0.025%.

• F. Конфигурация OMNI; алгоритм вычисления - Mass Calculation, тип ПР - массовый.

• F.1 Относительную погрешность преобразования входных сигналов ИВК в значение массы продукта определяют по формуле:

М -М„

8_М= "*100 %, (128)

где М - значение массы по показаниям ИВК, т;

Мр - расчетное значение массы, т.

Если установлены одинаковые коэффициенты преобразования для всех ПР, расчетное значение массы вычисляют по формуле

jV

К*1000

Если в память ИВК введены значения базового коэффициента преобразования конкретного типа ПР К_баз. и метер-фактора MF, то К = K₆a₃/MF.

Если для каждого ПР установлен свой коэффициент преобразования, расчетное значение массы вычисляют по формуле:

где Kj - коэффициент преобразования j-ro ПР, введенный в память ИВК, имп/Кг, или, при необходимости, Kj= K_6a3.j/MFj.

Значение З_м не должно превышать 0.001%.

Р.20тносительную погрешность преобразования входных сигналов ИВК в значение объема продукта при стандартных условиях 8_УНУ определяют по формуле:

У -У

о v ну =          *100%                                           (131)

^УНУ Р

где:

М

^Унур= ⁷³ *Ю00

Рну

Мр определяется по ф-ле (129) или (130);

р_ну задается с клавиатуры.

Значение 3_УНУ не должно превышать 0.025%.

Р.ЗОтносительную погрешность преобразования входных сигналов ИВК в значение объема продукта З_у определяют в зависимости от выбранной схемы поверки.

• F.3.1 Схема поверки 1.

V -К

Зу =--------"*100%,

р

где:

у =___

^Р VCF_nP*CPL_np                                                 ⁽

V_Hyr определяется по ф-ле (132);

VCF_nr = ^Рпп

Рну

Частотный сигнал р_пп подается от УПВА;

р_ну задается с клавиатуры.

CPL_np=\

М р

или V_p =

Рпп

Значение 3_V не должно превышать 0.025%.

• F.3.2 Схема поверки 2.

^=1.1* 3^Гу²+3,_л²

где

jz _y

8‘v=  -  '*100%,

Vp

V_P определяется по ф-ле (134);

+(^p)² *(ДР™7

Значение <5'_l, не должно превышать 0.025%.

• F.3.3 Схема поверки 3.

Vl.l* <f"/+V

где:

8^1,,=3^,_У+8'р

8' v определяется по ф-ле (139);

8‘р определяется по ф-ле (5);

8_va определяется по ф-ле (140).

Значение 8_V не должно превышать 0.025%.

• F.4 Относительную погрешность преобразования входных сигналов ИВК в значение объема нетто продукта 8_VH определяют в зависимости от выбранной схемы поверки.

• F.4.1 Схема поверки 1.

н = ^НР • 100%,                                              (143)

р

где:

⁽¹⁴⁴⁾

V_Hyp определяется по ф-ле (132);

(р - значение объемной доли воды в продукте, %.

Значение 8_УН не должно превышать 0.025%.

F.4.2 Схема поверки 2.

8_УН=\Л*^н²+8_УНА²                             (145)

где

8'vh = ^Vh~^Vhp . 100%,                                                  (146)

р

V_{н р} - определяется по ф-ле (144);

Фвтах “ максимальное значение объемной доли воды в продукте, %.

Афвтах ‘ максимальное значение абсолютной погрешности преобразования входного аналогового сигнала ИВК в значение объемной доли воды, вычисленное по формуле (2), %.

При отсутствии поточного влагомера 3_УВА = 0 и 8_{У н} — 8 vh .

Значение 8_УН не должно превышать 0.025%.

F.4.3 Схема поверки 3.

<^„=1.1* ^²+5_УнА^г                                   (149)

где:

8"ун = 8\н+8'_Р                                              (150)

8¹ vh определяется по ф-ле (146);

8‘р определяется по ф-ле (5); (8'_Р = ? ?^р *100%)

Рр

8_УИЛ определяется по ф-ле (147).

Значение 8_УН нс должно превышать 0.025%.

• 6.3.4 Определение погрешности преобразования входных сигналов ИВК в значения коэффициента преобразования (метер-фактора) 8_К при поверке ПР при помощи поверочной установки (ПУ).

Определение 8_К проводят при значениях нижнего и верхнего пределов диапазонов измерений параметров продукта.

Вводят с клавиатуры ИВК минимальные (максимальные) значения температуры и давления в ПР и ПУ. При помощи клавиатуры УПВА устанавливают частоту выходного сигнала /<15000 Гц.

Для объемных ПР частоту / вычисляют по формуле:

3600 ’

где Q - любое значение расхода из рабочего диапазона расхода I ГУ, м³/ч;

К - значение коэффициента преобразования ПР, имп/м³, вычисляемое по формуле:

N >10000 - число импульсов, подаваемое с УПВА, за одно измерение.

У_пу(1 - значение вместимости калиброванного участка ПУ при стандартных условиях, введенное в память ИВК, м³.

Для массовых ПР частоту f вычисляют по формуле:

где Q - любое значение расхода из рабочего диапазона расхода ПУ, м³/ч;

р - плотность продукта, кг/м³;

К - значение коэффициента преобразования ПР, имп/кг, вычисляемое по формуле:

^ПУО X Р

N > 10000 - число импульсов, подаваемое с УПВА, за одно измерение.

- значение вместимости калиброванного участка ПУ при стандартных условиях, введенное в память ИВК, м³.

Для каждой серии входных параметров проводят не менее трех измерений. Результаты измерений заносят в протокол по форме приложения Д.

• 6.3.4.1 Обработку результатов измерений проводят в зависимости от конфигурации ИВК и выбранной схемы поверки, (пункты G - L).

• G. Конфигурация OMNI: алгоритм вычисления - API 11.1 (2004), тип ПУ-ТПУ (компакт-прувер) одно- и двунаправленная, тип ПР - объемный.

• G.l MF не используется.

• G.1.1 Относительную погрешность преобразования входных сигналов ИВК в значение коэффициента преобразования З_к определяют в зависимости от выбранной схемы поверки.

G. 1.1.1 Схема поверки 1.

о К-К_р

8_К =-----*100%

где:

a_tr - коэффициент объемного расширения при стандартной температуре t_r, °C t_np - температура в ПР, °C

^РШ 1-(Р_пр-Р>Р_пр

Р_пр - давление в ПР, бар (кПа, кгс/см²);

Р_е - давление насыщенных паров продукта, бар (кПа, кгс/см²);

Рщ> - коэффициент сжимаемости продукта при температуре в ПР, 1/бар (1/кПа,

a_Zr, F_np- определяются в соответствии с Приложением А;

Д, - объем калиброванного участка ТПУ (компакт-прувера), м ’;

^TSP ⁼ 1 + (Г/7У “/))*/                                                         (155)

t_ny - температура в ПУ, С;

t₀ - стандартная температура. С;

у - кубический коэффициент расширения материала стенок ТПУ, 1/С;

Для компакт-прувера:

С tsp = И + if пу " 'о )* Х1 * [1 +      - 'о )* Yu,тар ]

/««up" температура инварового стержня, С;

У„„_ви/, - линейный коэффициент расширения инварового стержня, 1/С.

__п (Рпу-Р^Р E*S

Р_пу- давление в ПУ, бар (кПа, кгс/см );

Р_о - стандартное давление, бар (кПа, кгс/см²);

D- внутренний диаметр калиброванного участка ТПУ, мм;

Е - модуль упругости материала калиброванного участка ТПУ, бар (кПа, кгс/см²);

5 - толщина стенок калиброванного участка ТПУ, мм;

C_Tlp = ^ехР<-    * i'nv - С) * {1 + [0-8 * a_lr * (/_w - t_r ®                            (158)

(159)

F_m- коэффициент сжимаемости продукта при температуре в ПУ, 1/бар (1/кПа, 1/(кгс/см²)).

Значение 8_К не должно превышать 0.025%.

• G. 1.1.2 Схема поверки 2 и схема поверки 3.

4 =11* -8'^+8^                                     (160)

где:

8'к =   — ■-*100%                                                 (161)

^к р

К_р - определяется по ф-ле (152);

4 =^’ *[(у„,)² +(^y]+(^ +W *[(W +(W14² *[W² +(ДР_ш)^г]+(А_р+л_Ья,)² *[(др_ЛУЛ)¹ +(^)²]

(162)

k_crsp = 0.003 %/ "С - коэффициент влияния Д?_/;у на C_7i7>;

k_cpsp = 0.004 %/ бар - коэффициент влияния ДР_77У на C_PSP; (для прувера Ду - 900 мм)

^=0.003%/бар kcpsp = 0-002 % / бар	(для прувера Ду - 600 мм) (для прувера Ду - 400 мм)
kcpsp = 0.001 % / бар	(для прувера Ду - 200 мм)

Для пруверов Ду меньше 200 мм влиянием АД,,.. на C_PSP можно пренебречь, т.е. в формуле (162) k_CPSP = 0.

Для компакт-прувера:

=^,² *[Х.)² +(^)²]+(А +W *(^У +(0.00014)² *(az_/№)² +V *[(АД,)² +(АД₇)²]+(Д, +А_от,)² чадд²

(163)

0.00014 %/С - коэффициент влияния ^!_ит на C_TSP\ (можно пренебречь)

k_CTSP ~ 0-003 %/ °C - коэффициент влияния Az_77V. на С_гар; (можно пренебречь) k_CPSP ⁼ 0.001 %/ бар - коэффициент влияния 8Р_ПУ на C_PSP; (можно пренебречь) Значение k_cpsp — усредненное для всех типоразмеров компакт-пруверов.

Значение 8_К не должно превышать 0.025%.

• G.2 MF используется.

• G.2.1 Относительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 8_МР определяют в зависимости от выбранной схемы поверки.

• G.2.1.1 Схема поверки 1.

  MF - MF _р

  MF _р

  *100%

  (164)

(165)

К_о -установленное значение коэффициента преобразования поверяемого ПР, имп/м³

Значение 8_МР не должно превышать 0.025%.

где:

MF_P - определяется по ф-ле (165);

8_КЛ ~ определяется по ф-ле (162) или (163).

Значение 8_МР не должно превышать 0.025%.

Н. Конфигурация OMNI: алгоритм вычисления - API 11.1 (1980), тип ПУ -ТПУ (компакт-прувер) одно- и двунаправленная, тип ПР - объемный.

Отличие от n.G: при расчете коэффициентов берется плотность и температура при н.у., установленные в свойствах Продукта.

Вформулах (162), (163) Д/₇₇₇₇ ,АД₇₇₇ равны нулю.

• I. Конфигурация OMNI: алгоритм вычисления - Mass Calculation, тип ПУ -ТПУ (компакт-прувер) одно- и двунаправленная, тип ПР - объемный.

• 1.1 MF не используется.

ЫЛОтносительную погрешность преобразования входных сигналов ИВК в значение коэффициента преобразования 8_К определяют в зависимости от выбранной схемы поверки.

tt

• 1.1.1.1 Схема поверки 1.

(168)

^к К_Р

где:

N*C *С К _         ^TLM   PLM * C-TSP * PSP * ^TLP * С PLP	(169)
С tsp ~ 1    ПУ — /) ) * /	(170)
или
С tsp = [1 + Ьпу - ^0 )*/]*[! +      - 'о) * Уитар ]	(171)
	(172)
Е* S
_ Рпу ^TLP ~~	(173)
Рну
_ Рпр ^TLM	(174)
Рну
С - 1	(175)
С -1	(176)
Тогда:
к _     Н*рПР	(177)
* Ctsp * Сpsp * Рпу
Если плотномера ПУ нет, то рпу - рПР и
Kr-    N	(177*)
г V *с * с к0 ^TSP    PSP

Значение 8_К не должно превышать 0.025%.

• 1.1.1.2 Схема поверки 2.

^=1.1.^'/+^?                                 <^|78>

где:

а'_к = ^К~^Кр *\0Q°/_o                                                (179)

К_р - определяется по ф-ле (177)

^KA~

(180)

Если плотномера ПУ нет, то:

А ⁼ y{(^kCTSp) *[(At_ny fa) ⁺ (Д^?/7У &«)"] +(^сга³) *[(^ПУ/&) ⁺ (ДР_Лу_Выд.) 1   (180*)

Значение З_к не должно превышать 0.025%.

• 1.1.1.3 Схема поверки 3.

=1.1.7^'/ + ^/                                           (181)

где:

^=^+^р + ^у                          (¹⁸²)

3'_к - определяется по ф-ле (179);

3 _рПР и 8¹ _рПУ определяются по ф-ле (5);

Если плотномера ПУ нет, то в ф-ле (182) 3 _пу - 0

3_КА - определяется по ф-ле (180);

Значение З_к не должно превышать 0.025%.

• 1.2 MF используется.

• 1.2.1 Относительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 3_МР определяют в зависимости от выбранной схемы поверки.

1.2.1.1 Схема поверки 1.

где:

V * С *с *с *с ^r0 ^7SP        ^ILP ^PLP

^TLM ^v PLM

или:

л//> ₌ v₀*c_TSP*c_PSP*p_ny *

н*р_пр ⁰

Если плотномера ПУ нет:

V * С *С

Л/Ч=° Чу

^Р        N        ⁰

Значение 3_МР не должно превышать 0.025%.

• 1.2.1.2 Схема поверки 2.

3_MF = 1.1* З¹ мр² + 3_КА²

где:

MF - MF _P

8 mf =--------- *100%                                             (188)

MF_P

MF_P - определяется по ф-ле (185);

8_KA - определяется по ф-ле (180) или (180*).

Значение 8_M/, не должно превышать 0.025%.

• 1.2.1.3 Схема поверки 3.

^=1.1*7^V+^/                                 (189)

где:

MF ~ $ MF     р ПР ■*" р ПУ                                                             ( 1 90)

8‘ _МР ' определяется по ф-ле (188);

8 _рпр ^и &_Рпу определяются по ф-ле (5);

Если плотномера ПУ нет, то в ф-ле (190) 8' _ПУ - 0

3_КА - определяется по ф-ле (180) или (180*).

Значение 8_МР не должно превышать 0.025%.

J. Конфигурация OMNI: алгоритм вычисления - API 11.1 (2004), тип ПУ-ТПУ (компакт-прувер) одно- и двунаправленная, тип ПР - массовый.

J.l MF не используется.

J. 1.1 Относительную погрешность преобразования входных сигналов ИВК в значение коэффициента преобразования 8_К определяют в зависимости от выбранной схемы поверки.

J. 1.1.1 Схема поверки 1.

= к *_100%

где:

К_р =--------------

^0 * Crsp * PSP * Р ПУ

Crsp ~ 1  (^/7У “ Г₀ ) * У

(_пу - температура в ПУ, С;

/₀- стандартная температура, С;

у - кубический коэффициент расширения материала стенок ТПУ, 1/С;

Для компакт-прувера:

С tsp ⁼ [1⁺ (Гяу ^— Г_о )* /] *[1 + (t_UHmp —1₀ )* У,_штр ]                                        (194)

" температура инварового стержня, С;

где:

,    MF — MF р 8 mf =         *100% MF р MFP - определяется по ф-ле (185); 3КА - определяется по ф-ле (180) или (180*). Значение 8MF не должно превышать 0.025%.	(188)
1.2.1.3 Схема поверки 3. =i-i*7J/v+^/ где:	(189)
Я" MF =  МР+^' рПР+^'рПУ 8' MF - определяется по ф-ле (188); 8рПР и 8‘рПУ определяются по ф-ле (5); Если плотномера ПУ нет, то в ф-ле (190) 8'пу - 0 8КА - определяется по ф-ле (180) или (180*). Значение 8MF не должно превышать 0.025%.	(190)

(компакт-прувер) одно- и двунаправленная, тип ПР - массовый.

J.l MF не используется.

ЛЛ.Ютносительную погрешность преобразования входных сигналов ИВК в значение коэффициента преобразования 8_К определяют в зависимости от выбранной схемы поверки.

J. 1.1.1 Схема поверки 1.

8к = К ^*100% кР	(191)
где: АГР =        N К) * Crsp * PSP * Р ПУ CrSP ~ 1 + (^77У _ ^0 ) * Y tny - температура в ПУ, С;	(192) (193)

/₀- стандартная температура, С;

у - кубический коэффициент расширения материала стенок Г11У, 1/С;

Для компакт-прувера:

CtSP — [1    ПУ />)*/]*[!■*■ (/meop Z0 ) * Yumap 1 " температура инварового стержня, С;

(194)

J. 1.1.3 Схема поверки 3.

З_к =1.1* -3^/,к²+3_КА²                                               (204)

где:

^=^₊j;                                   (205)

3 _к - определяется по ф-ле (200);

8'_р - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП ПР.

8_М - определяется по ф-ле (202) или (203).

Значение 8_К не должно превышать 0.025%.

J.2 MF используется.

Л.2.1Относительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 8_МР определяют в зависимости от выбранной схемы поверки.

J.2.1.1 Схема поверки 1.

где:

v * с * С * п

MF_P = ^{0 га/>        Рпу} * К_о                                              (207)

С_ге/>, C_psp - определяются по ф-лам (193 или 194), (195);

р_пу - плотность по периоду частотного сигнала (задается от УПВА) и температуре и давлении в плотномере ПУ;

Если нет плотномера ТПУ, р_пу определяется по ф-ле (198).

Значение 8_МР не должно превышать 0.025%.

MF_P - определяется по ф-ле (207);

8_КЛ - определяется по ф-ле (202) или (203).

Значение 8_МР не должно превышать 0.025%.

J.2.1.3 Схема поверки 3.

^SMF =1-1* 8 MF² +3_КА

где:

3^ll_MF=3^l_MP + 3^l_p                                                         (211)

3_MF определяется по ф-ле (209);

8' _p - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП ПР.

8_М - определяется по ф-ле (202) или (203).

Значение 8_МР не должно превышать 0.025%.

К, Конфигурация OMNI: алгоритм вычисления - API 11.1 (1980), тип ПУ-ТПУ (компакт-прувер) одно- и двунаправленная, тип ПР - массовый.

К.1 MF не используется.

К. 1.1 Относительную погрешность преобразования входных сигналов ИВК в значение коэффициента преобразования З_к определяют в зависимости от выбранной схемы поверки.

К. 1.1.1 Схема поверки 1.

₌ £_£_г*_1000/о

где:

К_Р =------—------

^0 * C-TSP * PSP * РпЩПУ)

C_TSP, C_psp - определяются по ф-лам (193 или 194), (195);

Рпп(пу) " плотность, рассчитанная по периоду частотного сигнала при температуре и давлении в плотномере ПУ.

Если нет плотномера ПУ, то:

В ф-ле (216) коэффициенты C_TLP, C_PLP, C_TLM, C_PLM рассчитываются при значении плотности при н.у., указанном в свойствах Продукта.

Значение З_к не должно превышать 0.025%.

К. 1.1.2 Схема поверки 2.

З_к = 1-1* 3 к' +3_К/

где:

д'_к = ^Z^r*ioo% к_Р

К_р - определяется по ф-ле (213);

8КА ~^kpl *(3t_nniny₎Y +kpp *(Д^Л77(/7У))

Если нет плотномера ПУ:

Значение 8_K не должно превышать 0.025%.

К. 1.1.3 Схема поверки 3.

^-1.1* ^8" _к² +8_КА²

где:

+ (^22:

8'_к определяется по ф-ле (218);

8  - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП

ПР.

8,^ - определяется по ф-ле (219) или (220).

Значение 8_К не должно превышать 0.025%.

К.2 MF используется.

К.2.Ютносительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 8_МР определяют в зависимости от выбранной схемы поверки.

К.2.1.1 Схема поверки 1.

(223)

где:

MF = ^Vo*^Ctsp *^CPSP*Pnv *_к

C_rsp, C_PSP - определяются по ф-лам (193 или 194), (195);

р_пу - плотность по периоду частотного сигнала (задается от УПВА) и температуре и давлении в плотномере ПУ;

Если нет плотномера ТПУ, р_пу определяется по ф-ле (216).

Значение 8_МР не должно превышать 0.025%.

К.2.1.2 Схема поверки 2.

где:

(226)

MF_P - определяется по ф-ле (224);

8/и - определяется по ф-ле (219) или (220).

Значение 8_МР не должно превышать 0.025%.

где:

= + (2

8' _MF определяется по ф-ле (226);

8 _р - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП

= W *(^ш_(ЛР))² + V *(6P_nn(npJ                                     (234)

Значение 8_K не должно превышать 0.025%.

L. 1.1.3 Схема поверки 3.

• (235)

где:

• (236)

8 _к определяется по ф-ле (232);

8^!_р - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП ПР.

8^ - определяется по ф-ле (233) или (234).

Значение 8_К не должно превышать 0.025%.

• L.2 MF используется.

Ь.2.1Относительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 8_МР определяют в зависимости от выбранной схемы поверки.

• L.2.1.1 Схема поверки 1.



  где:

  MF - MF _р

  MF_P

  *100%

  (237)

  MF_P =

  ^0 * ^TSP * PSP * Рип (ПУ)

  N

  (238)

  C_TSP, C_psp - определяются по ф-лам (193 или 194), (195);

  Рпп(пу) ' плотность, рассчитанная по периоду частотного сигнала при температуре и давлении в плотномере ПУ.

  Если нет плотномера ТПУ, р_ПП{ПУ} = р_ПП(ПР) ■

  Значение 8_МР не должно превышать 0.025%.

  L.2.1.2 Схема поверки 2.

  Зиг =¹ •¹ * \1^'мр²⁺^кл²

  где:



  MF - MF р

  MFp

  *100%

  • (239)

  • (240)

  MFp - определяется по ф-ле (238);

  8_М - определяется по ф-ле (233) или (234).

  Значение 8_МР не должно превышать 0.025%.

  L.2.1.3 Схема поверки 3.



где:

+                                                             (24

S' _MF определяется по ф-ле (240);

8 _р - определяется по ф-ле (5) для ПП ПУ, если он есть; если ПП ПУ нет - для ПП

ПР.

8_М - определяется по ф-ле (233) или (234).

Значение 8_MF не должно превышать 0.025%.

• 6.3.5 Определение погрешности преобразования входных сигналов ИВК в значения метер-фактора 8_МР при поверке (сличении) рабочего ПР при помощи образцового (контрольного) ПР.

Определение проводят при значениях нижнего и верхнего пределов диапазонов измерений параметров продукта.

Вводят с клавиатуры ИВК значения коэффициентов преобразования и метер-факторов рабочего ПР и образцового (контрольного) ПР, значения коэффициента преобразования и метер-фактора образцового (контрольного) ПР должны быть фиксированными. Вводят с клавиатуры ИВК минимальные (максимальные) значения температуры и давления в рабочем ПР и образцовом (контрольном) ПР. При помощи клавиатуры УПВА устанавливают частоту сигнала рабочего ПР/_пр < 15000Гц и образцового (контрольного) /₀ < 15000Гц.

Для объемных ПР частоту /_№(0) вычисляют по формуле: где Q_p - значение объемного расхода из рабочего диапазона расхода ПР, м³/ч;

К_П1>{0) - значение коэффициента преобразования рабочего (образцового) ПР, имп/м³, установленное в ИВК.

Для массовых ПР частоту f_nPW вычисляют по формуле:

бл/^Х^/7Р(О)^Х1000

где Q_M - значение массового расхода из рабочего диапазона расхода ПР, т/ч;

К - значение коэффициента преобразования ПР, имп/кг, установленное в ИВК.

Если рабочий ПР и образцовый (контрольный) ПР - разного типа, должно соблюдаться равенство:

_{0 z}Qy*P

^м 1000 где p - плотность продукта, кг/м³.

Допускается подавать частотный сигнал на входы частотных каналов рабочего ПР и образцового ПР с одного частотного выхода УПВА. В этом случае f_np = f₀.

Для каждой серии входных параметров проводят не менее трех измерений. Результаты измерений заносят в протокол по форме приложения Д.

6.3.5. Юбработку результатов измерений проводят в зависимости от конфигурации ИВК и выбранной схемы поверки, (пункты М - О).

М. Конфигурация OMNI: тип рабочего ПР - объемный, тип образцового ПР -объемный.

М.1 Алгоритм вычисления - API 11.1 (2004)

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора З_м/. определяют в зависимости от выбранной схемы поверки.

М.1.1 Схема поверки 1.

MF - MF _р

3_MF =        ^Р*100%                                              (243)

MF_P

где:

MF - значение метер-фактора по показаниям ИВК.

Расчетное значение метер-фактора MF:

MF_P = ^Кп’'                                                               (244)

/Ср

К_пр - установленное значение коэффициента преобразования поверяемого ПР,имп/м³;

К_р - расчетное значение коэффициента преобразования поверяемого ПР, имп/м³;

_к _/пр* ^Ctlm * ^Cplm_ * ^ко                                              /245)

/о * Ctlp * ^Cplp ^MF0

/пр ■> /о ~ установленные частоты от УПВА, Гц;

К_о - установленное значение коэффициента преобразования образцового ПР, имп/м³;

MF₀ - установленное значение метер-фактора образцового ПР;

MR ₌ /₀*Ctlp*^c_PLp                                               (246)

/ *с *с /С

J ПР ''■'TLM ^PLM ■''■0

При расчете C_TLM, C_PLM, C_TLP ,C_PLP используется значение плотности по ПП рабочего ПР.

Значение 3_Mh не должно превышать 0.025%.

М.1.2 Схема поверки 2 и схема поверки 3.

^SMF =1-1*      + 8_КА

MF_P - определяется по ф-ле (246);

Значение 3_MF не должно превышать 0.025%.

М.3.3 Схема поверки 3. W/--2 +^я2 где:	(255)
е//     __ е/      . е/         . с/ ° MF ~ ° MF ° р(ПР) “Г ° р(ПУ) 3 MF определяется по ф-ле (253); 8 р(пр) - определяется по ф-ле (5) для ПП ПР; 8' р{ПУ} - определяется по ф-ле (5) для ПП ПУ; 8М - определяется по ф-ле (254). Значение 3MF не должно превышать 0.025%.	(256)

N. Конфигурация OMNI: тип рабочего ПР - массовый, тип образцового ПР -объемный.

N.1 Алгоритм вычисления - API 11.1 (2004)

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора 8^ определяют в зависимости от выбранной схемы поверки.

N.1.1 Схема поверки 1.

MF - MF р 3MF=       Р*100% MFP	(257)
MFP = К"р КР	(258)

К_пр - установленное значение коэффициента преобразования поверяемого ПР,имп/кг.

К_г - расчетное значение коэффициента преобразования поверяемого ПР,имп/кг:

у _ fnp + /о*Рпро ^0 MF  Л*Рпро ^КНР ^.MF F      г       К       ” J ПР        0 Ко [имп/м3], MF0 [-]- установленные значения для образцового ПР;

(259) (260)

р_пр0 - плотность жидкости по ПП ПУ, приведенная к условиям образцового ПР,кг/м³

А’ _               '■'ТЬПРО    PL ПРО РпРО “ РпП(ПУ) * р        р ^TL ПП(ПУ) * ^PL ПП(ПУ) Значение 3МЕ не должно превышать 0.025%.

(261)

8ka = А» ^+k>)² *(^Ш(/7У))² +V 48t_m)²+(k_pp+k_p)² *(A/’_OT(roo)²+V *{8P_m)²

Значение 3_MF не должно превышать 0.025%.

• (265)

• (266)

3' _MF определяется по ф-ле (263);

8'_Р(пу) ■ определяется по ф-ле (5) для ГТП ПУ;

8_КА - определяется по ф-ле (264).

Значение 8_MF не должно превышать 0.025%.

N.2 Алгоритм вычисления - API 11.1 (1980)

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора 8_MF определяют в зависимости от выбранной схемы поверки.

N.2.1 Схема поверки 1.

• (267)

где:

К_о [имп/м³], MF₀ [-]- установленные значения для образцового ПР;

р_ПР0 - плотность жидкости, приведенная к условиям образцового ПР от плотности при нормальных условиях, указанной в свойствах продукта [кг/м³]:

Рпр 0 Рн.у. * ^TL ПРО * <~ PL ПРО

Значение 3_MF не должно превышать 0.025%.

N.3 Алгоритм вычисления - Mass Calculation

Относительную погрешность преобразования входных сигналов ИВК в значение метер-фактора 8^ определяют в зависимости от выбранной схемы поверки.

N.3.1 Схема поверки 1.

/_ПР К_о °

К_о [имп/м³], MF₀ [-]- установленные значения для образцового ПР; Рпп(пу)~ плотность жидкости по ПП ПУ [кг/м³].

Значение <5^ не должно превышать 0.025%.

N.3.3 Схема поверки 3.

(278) где:

^=^-+^(пу)                                  (279)

8 _MF определяется по ф-ле (276);

8p^y) - определяется по ф-ле (5) для ПП ПУ; 8_Ы - определяется по ф-ле (277).

Значение 8_МР не должно превышать 0.025%.

О. Конфигурация OMNI: тип рабочего ПР - объемный, тип образцового ПР -массовый.

• 0.1 Алгоритм вычисления - API 11.1 (2004)

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора 8_Ме определяют в зависимости от выбранной схемы поверки.

• 0.1.1 Схема поверки 1.

  MF - MF _р

  MF _р

  *100%

  (280)

  где:

  MF_P =                                                                (281)

  Ар

  К._т> - установленное значение коэффициента преобразования поверяемого ПР,имп/м³;

  К_Р - расчетное значение коэффициента преобразования поверяемого ПР,имп/м³;

  £ _ f пр * Рпр _t К о

  ^Р /о

  Л/R =----*^*МК

  /пр* Рпр «о

  (282)

  (283)

  К_о [имп/кг], Л£Р₀[-]- установленные значения для образцового ПР;

  р_ПР- плотность жидкости, приведенная к условиям рабочего ПР от плотности по ПП ПУ [кг/м³]:

  С * Л*

  _         , ^ТЬПР ''PL ПР

  Рпр "" РпП(ПУ) _{г        г}

  '■'TL ПП(ПУ) '-'PL ПП(ПУ)

  MFp = ___________* ^СГЛ/7/7(/7У)                   * _мр^

  fПР * РпП(ПУ)      ^TL пр * С pl ПР      ^0

  /о

  • (284)

  • (285)

  Значение 8_МР не должно превышать 0.025%.

  0.1.2 Схема поверки 2.

  ^МЕ =11* 8' МЕ~ +8_ка²

  где:

  8' ME

  MF - MFp

  MFp

  *100%

  MFp - определяется по ф-ле (285);

  ^Ska +к,У~ *(Дг_да(/7У))² +к,² *(ZV_WJ)² +(к_рр+кр? *(Д^(_ГО->)² + V *«/

  (286)

  • (287)

  • (288)

Значение 8_Ш- не должно превышать 0.025%.

• 0.1.3 Схема поверки 3.

<^=1.1*^V+<V                               (289)

где:

MF ~ MF ⁺ р(ПУ)                                                          (290)

8' _МР определяется по ф-ле (287);

^ р(/7У) ' определяется по ф-ле (5) для ПП ПУ;

8_К1 - определяется по ф-ле (288).

Значение 8_М[. не должно превышать 0.025%.

0.2 Алгоритм вычисления - API 11.1 (1980)

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора 8_МР определяют в зависимости от выбранной схемы поверки.

0.2.1 Схема поверки 1.

где:

с//    _ с/ . с/

° MF ~ ° MF ° р(ПР)

8'_MF определяется по ф-ле (301);

8'р(пр) ~ определяется по ф-ле (5) для ПП ПР;

8^ - определяется по ф-ле (302).

Значение 8_MF не должно превышать 0.025%.

P. Конфигурация OMNI: тип рабочего ПР - массовый, тип образцового ПР - массовый.

Р.1. API 11.1 (2004), API 11.1 (1980), Mass Calculation

Относительную погрешность преобразования входных сигналов ИВК в значение ме-тер-фактора 8_MF определяют:

Р.1.1 Схемы поверки 1, 2, 3.

где:

MF_P = ^Кпг

АГ,,

К_Пр - установленное значение коэффициента преобразования поверяемого ПР

[имп/кг];

[^имп/кг1

/о

MF_p=^*^-*MF₀

fnp ^0

К_о [имп/кг], MF₀ [-]- установленные значения для образцового ПР;

7 Оформление результатов поверки.

• 7.1 Результаты поверки оформляют протоколами по формам, приведенным в приложениях В, Г, Д.

• 7.2 При положительных результатах поверки оформляют свидетельство о поверке ИВК в соответствии с ПР 50.2.006 и ставят клеймо на мастику одного из его крепежных винтов в соответствии с ПР 50.2.007.

• 7.3 При отрицательных результатах поверки ИВК к эксплуатации не допускают, оттиск поверительного клейма гасят и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

• 7.4 Алгоритм и схема поверки ИВК выбирается в зависимости от состава системы измерений количества и качества нефти и нефтепродуктов.

• 7.5 Протокол поверки ИВК, приведенный в приложении Г , заполняется в соответствии с функциями, реализуемыми системой измерений количества и показателей качества нефти и нефтепродуктов.

Приложение A (обязательное)

Вычисление поправочных коэффициентов на объем продукта.

А.1 Поправочный коэффициент, учитывающий влияние температуры на объем продукта, определенный при температуре продукта в ПР, вычисляют по формуле

KCF = ехр|-а,х[/_№-/_r]x[l+0.8хог,х(/,,                       (A.I )

где t_llp - температура нефти в ПР, °C;

(А.2)

р_т - плотность нефти при стандартной температуре и избыточном давлении, равном нулю, кг/м³;

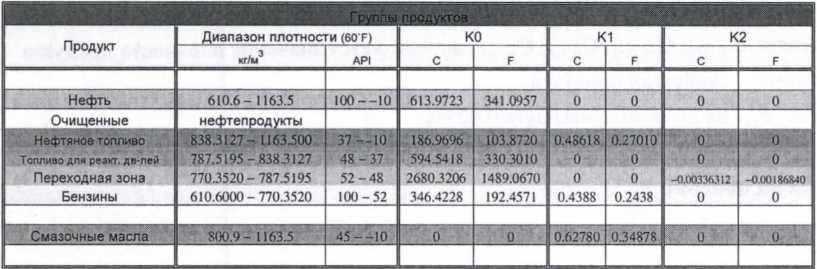

Таблица AEI

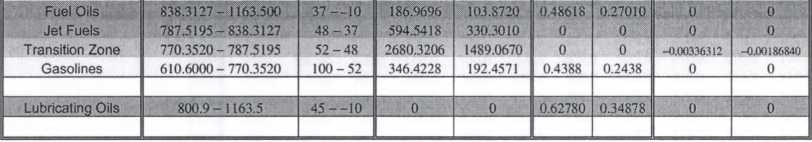

Product	Density Ranqe (60 F)		KO		K1		K2
	kg/m3	API	c	F	c	F	c	F
Crude Oil	610.6-1163.5	100 —10	613.9723	341.0957	0	0	0	0

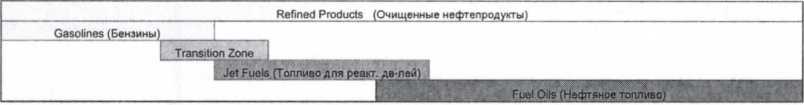

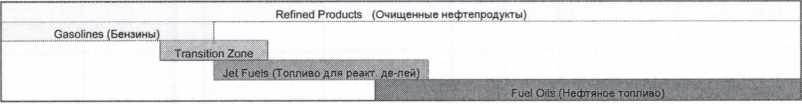

Refined Products

Таблица Б2

Коэффициент влияния давления на CPL, % / бар
						Плотность при		15'С, кг/мЗ / Плотность по API при 60'F
		610.6^	700.00	750.00	770.35	787.52	800.00	800.90	838.31	850.00	900.00	950.00	1000.00	1050.00	поо.оо	1163.50
		100.0			52.0	48.0		45.0	37.0							-10.0
	-10	0.018	0.011	0.009	0.009	0.008	0.007	0.007	0.006	0.006	0.006	0.005	0.005	0.004	0.004	0.004
	0	0.020	0.012	0.009	0.009	0.008	0.008	0.008	0.007	0.007	0.006	0.005	0.005	0.004	0.004	0.004
	10	0.023	0.013	0.010	0.009	0.009	0.008	0.008	0.007	0.007	0.006	0.006	0.005	0.005	0.004	0.004
	15	0.026	0.014	0.011	0.010	0.009	0.009	0.009	0.008	0.008	0.007	0.006	0.005	0.005	0.004	0.004
ч го	20]	0.029	0.015	0.012	0.011	0.010	0.010	0.009	0.008	0.008	0.007	0.006	0.005	0.005	0.005	0.004
3 го	зо	0.033	0.017	0.013	0.012	0.011	0.010	0.010	0.009	0.008	0.007	0.006	0.006	0.005	0.005	0.004
I	40	0.037	0.018	0.014	0.012	0.012	0.011	0.011	0.009	0.009	0.008	0.007	0.006	0.005	0.005	0.004
■О ш	50	0.041	0.020	0.015	0.013	0.012	0.012	0.012	0.010	0.010	0.008	0.007	0.006	0.006	0.005	0.005
	60	0.047	0.022	0.016	0.014	0.013	0.013	0.012	0.011	0.010	0.009	0.007	0.007	0.006	0.005	0.005
	70	0.053	0.024	0.017	0.016	0.014	0.013	0.013	0.011	0.011	0.009	0.008	0.007	0.006	0.006	0.005
	80	0.060	0.026	0.019	0.017	0.015	0.014	0.014	0.012	0.011	0.010	0.008	0.007	0.006	0.006	0.005
	100	0.068	0.029	0.020	0.018	0.016	0.015	0.015	0.013	0.011	0.010	0.009	0.007	0.007	0.006	0.005

Crude Oil (Нефть)

Приложение В

(рекомендуемое)

Протокол поверки ИВК OMNI - 6000, зав. №___________

Таблица А.1 - Определение погрешности преобразования входных аналоговых сигналов ИВК в значение величины

Ток, мА(напряжение, В; сопротивление, Ом)	Значение величины		Абсолютная погрешность
	измеренное	расчетное

Приложение Г

Протокол поверки ИВК OMNI 6000 (3000) в режиме поверки ПР при помощи ТПУ (компакт-прувера)

№ п/п

Установленные значения

ПР

ПУ

Плотномер

f.ru

Q, м’/ч

trip,С

Рпр.ба Р

N, имп

tex,С

tBblX (инв),С

Рвх.бар

Рвых.бар

Т,мкс

Рпп,бар

inn,С

р,кг/ м3

1

2

№ п/п	Расчетные значения									Фактические значения
	р15,кг/мЗ	CTS	CPS	CTLny	CPLny	CTLnp	CPLnp	V, 3 м	К,нмп/м'	К,имп/м'	8к.%
1
2

Приложение Д

(рекомендуемое)

Протокол

поверки ИВК OMNI - 6000, зав. №___________

Таблица Б.1 - Определение погрешности преобразования входных сигналов ИВК в значение коэффициента преобразования ПР

ПР				Компакт - прувер			Значение коэффициента преобразования ПР, имп/м3		Относит, погр., %
f, Гц	Tv, °C	Pv, бар	N	Ткп. °C	Ркп, бар	Р’з кг/м	измеренное	расчетное

«    » ___________20___г.

Приложение E

(обязательное)

Вычисление поправочных коэффициентов на объем нефти

А. I Поправочный коэффициент, учитывающий влияние температуры на объем нефти, определенный для температуры нефти в ПР (CTLv), ПП (CTLp) или КП (CTLxn), вычисляют по формуле

CTL = ехр{-сх [Т- 15] [1+0,8 сх (Т- 15)]},                                (E.I ) где Т - температура нефти в ПР (Ту), ПП (Т_р) или КП (Ткп), °C;

613,9723

а =---------:

p_ls - плотность нефти при температуре 15 °C и избыточном давлении, равном нулю, кг/м³, вычисляемое с использованием метода итераций по формуле (Д. 1)

А.2 Поправочный коэффициент, учитывающий влияние давления на объем нефти, определенный для давления нефти в ПР (CPLy), ПП (CPLp) или КП (СРЬкп) вычисляют по формуле

(Е.З)

где Р - давление нефти в ПР (P_v), ПП (Р_р) или КП (Рк_П) МПа;

Рнп - давление насыщенных паров нефти, МПа;

F - коэффициент сжимаемости нефти при температуре нефти в ПР, ПП или КП, 1/МПа, вычисляемый по формуле

0,87096 10⁶   4,2092 Т -10’

-------2------⁺--------2-------

Pis               Pis

А.З Поправочный коэффициент, учитывающий влияние температуры стенок КП и переключающего стержня на вместимость калиброванного участка КП, вычисляют по формуле

CTS = [1 + (Т_кп -15) • К_кп ] ■ [| + (Т_и11в -15). К_инв],

где Ккп - квадратичный коэффициент объемного расширения материала стенок КП, 1/°С; Тинв - температура инварового стержня, °C;

К_Инв - линейный коэффициент объемного расширения инвара, 1/°С.

А.4 Поправочный коэффициент, учитывающий влияние давления на вместимость калиброванного участка КП, вычисляют по формуле

CPS = l + ^P|tn'^P ,                                                  (Е.6)

ES

где D - внутренний диаметр калиброванного участка КП, мм;

Е - модуль упругости материала стенок КП, МПа;

S - толщина стенок калиброванного участка КП, мм.

65
