Методика поверки «Измеритель иммитанса Е7-21» (411218.011 МП)

ИЗМЕРИТЕЛЬ ИММИТАНСА Е7-21

Методика поверки

411218.011 МП

Содержание

Общие сведения

• 1    Операции и средства поверки

• 2    Условия поверки и подготовка к ней

• 3   Требования безопасности

• 4   Проведение поверки

  • 4.1  Внешний осмотр

  • 4.2  Проверка электрической прочности изоляции

  • 4.3  Определение электрического сопротивления изоляции

  • 4.4  Опробование

  • 4.5  Определение погрешности установки рабочей частоты

  • 4.6  Определение основной погрешности прибора

• 5   Оформление результатов поверки

Приложение А. Протокол поверки измерителя

иммитанса Е7-21

Таблица А.З

Таблица А.4

С1 - мера емкости Р597;

R1 - резистор С2-29В-0,125-16кОм±0,25 % или С2-29В-0,125-160 кОм±0,25 %, или С2-29В-0.125-1.6 МОм±1 %

Действительное значение tg 5 =----------+ tg 5₀,

2nfC1R1

где tg 5₀ - действительное значение тангенса угла потерь образцовой меры емкости С1.

Действительное значение           1

Q = (--------+tg5o)’

2nfClRl

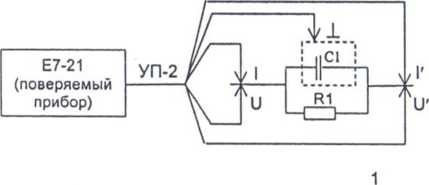

Рисунок А.1 - Схема подключения приборов для определения абсолютной основной погрешности tg 5 и относительной основной погрешности Q.

Заключение о годности прибора: ___________________________

Поверитель                     ___________ _______________

подпись расшифровка подписи

Дата поверки                   ____________________

Продолжение таблицы А.2

Настоящая методика поверки распространяется на измеритель иммитанса Е7-21 ТУ РБ 100039847.037-2002 (далее по тексту прибор) и устанавливает методы и средства первичной и периодической поверок.

Первичной поверке подлежат приборы, выпускаемые из производства и после ремонта. Периодической поверке подлежат приборы, находящиеся в эксплуатации и на хранении. Поверка должна проводиться в органах метрологической службы, аккредитованных в данном виде деятельности.

Межповерочный интервал 12мес.

Методика поверки составлена в соответствии с РД РБ 50.8103-93 и ГОСТ 8.294-85.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.1.

Таблица 1.1

Примечание - Допускается использовать другие средства поверки, прошедшие метрологическую аттестацию или поверку в органах государственной метрологической службы или аккредитованных поверочных лабораториях, удовлетворяющих по точности требованиям настоящей методики.

• 2 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 2.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура воздуха в помещении, °C            20 ± 2;

• - относительная влажность воздуха, %            от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.) от 84 до 106 (от 630 до 795);

• - напряжение питающей сети, В                   220 ± 22;

• - частота питающей сети, Гц                        50 ± 1.

• 2.2  Перед поверкой прибор необходимо выдержать в условиях, указанных в 2.1, не менее 8 ч.

• 2.3   Средства поверки подготовить к работе в соответствии с их эксплуатационной документацией.

• 2.4   При подготовке к поверке прибора должны быть выполнены подготовительные работы, указанные в 2.2 руководства по эксплуатации.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.1.019-79, ГОСТ 12.1.030-81, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, ГОСТ 22261-94 и руководствоваться «Правилами технической эксплуатации электроустановок потребителей» (1984 г.) и «Правилами техники безопасности при эксплуатации электроустановок» (1989 г.).

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

• - наличие в комплекте соединительных кабелей;

• - наличие и прочность крепления органов управления, наличие вставок плавких;

• - отсутствие механических повреждений;

• - исправность гнезд, четкость маркировки прибора.

Прибор, не удовлетворяющий этим требованиям, бракуется и направляется в ремонт.

• 4.2 Проверка электрической прочности изоляции

При проверке электрического прочности изоляции штырьки вилки шнура питания соединяют между собой и подключают к незаземленному выводу источника высокого напряжения. Заземленный вывод источника высокого напряжения соединяют с выводом защитного заземления поверяемого прибора.

Переключатель питания поверяемого прибора должен быть во включенном положении.

Напряжение на выходе источника высокого напряжения плавно повышают от нуля до значения испытательного напряжения 1,5 кВ в течение (5-10) с.

Изоляция должна выдерживать полное испытательное напряжение в течение 1 мин. Внезапное возрастание тока в низковольтной цели источника напряжения указывает на неудовлетворительное состояние изоляции.

6 Определение основной погрешности прибора (4.6)________________

Таблица А.2

Приложение А

(Рекомендуемое)

Протокол поверки №____

измерителя иммитанса Е7-21 зав. №_________выпуск______года

Принадлежит__________________________________________________

Наименование организации, проводившей поверку___________________

Поверка проводилась в соответствии с методикой поверки 411218.011 МП (МП.МН 1153-2002)

Условия поверки:

• - температура окружающего воздуха, °C _________________

• - относительная влажность воздуха, %    _________________

• - атмосферное давление, кПа (мм рт. ст.) __________________

• - напряжение питающей сети, В          _________________

Средства поверки _________________________________________________

• 1  Внешний осмотр (4.1)______________________

• 2 Электрическая прочность изоляции (4.2)______________________

• 3 Электрическое сопротивление изоляции (4.3)______________________

• 4 Опробование (4.4)___________________

• 5 Определение погрешности установки рабочей частоты (4.5)___________

Таблица А.1

• 4.3 Определение электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить в нормальных условиях применения по ГОСТ 26104-89 с помощью мегаомметра М4101/3 при испытательном напряжении 500 В. Сопротивление изоляции измерить между закороченными контактами вилки сетевого шнура и заземляющим контактом.

Отсчет результата измерения проводить после достижения установившегося показания, но не ранее, чем через 5 с и не позднее 1 мин.

Измеренное значение электрического сопротивления изоляции должно быть не менее 7 МОм.

• 4.4 Опробование

  • 4.4.1 К прибору подключают устройство присоединительное (УП-2). При разомкнутых зажимах УП-2 нажимают кнопку «XX». При этом прибор проведет калибровку нуля «холостого хода». В течение времени калибровки на дисплее будет присутствовать обратный счет времени калибровки.

По окончании калибровки устанавливают следующий режим:

При этом показание прибора должно быть в пределах ±2 нСм.

• 4.4.2 Замыкают зажимы УП-2 при помощи медной или алюминиевой пластинки или отрезка провода. Нажимают кнопку «КЗ». При этом прибор проведет калибровку нуля «короткого замыкания». По окончании калибровки устанавливают режим, аналогичный 4.4.1, а измеряемый параметр - R_s. При этом показание прибора должно быть в пределах ± 2 мОм.

• 4.5 Определение погрешности установки рабочей частоты

Погрешность установки рабочей частоты определяют следующим образом:

• - подключают частотомер 43-57 между зажимами “ Г, “U" и корпусным выводом УП-2, устанавливают кнопкой «F» рабочую частоту прибора 1 кГц и измеряют период Т_д;

• - вычисляют погрешность установки рабочей частоты по формуле:

Г НОМ " Гд

5_f=------100%,                                 (4.1)

где F_H0M- номинальное значение установленной частоты,

F«= 1/Тд - действительное значение установленной частоты,

Т_д - действительное значение периода, измеренное частотомером;

• - устанавливают рабочую частоту 100 Гц и проводят аналогичное измерение.

Результат считают удовлетворительным, если погрешность установки частоты не превышает 0,02 %.

• 4.6 Определение основной погрешности прибора

4.6.1 Перед началом измерений проводят калибровку нуля «холостого хода» и «короткого замыкания» аналогично 4.4.

После окончания калибровки определяют основную погрешность измерения иммитансных параметров методом комплектной поверки в соответствии со схемами подключения (рисунки 4.1-4.3) и приложением А.

Рисунок 4.1 - Схема подключения приборов для определения относительной основной погрешности измерения сопротивления.

Рисунок 4.2 - Схема подключения приборов для определения относительной основной погрешности измерения емкости и абсолютной основной погрешности измерения тангенса угла потерь.

Мера индуктивности Р5103-10мкГн Р5105 - 100 мкГн Р5106-500 мкГн P51Q7-1 мГн

Р5108-5 мГн Р5109-10мГн

Рисунок 4.3 - Схема подключения приборов для определения относительной основной погрешности измерения индуктивности.

Е7-21 (поверяемый прибор)

• 4.6.2 Основную абсолютную погрешность прибора определяют по формуле:

Д=(А-А_д),                        (4.2)

где А - показание поверяемого прибора при измерении соответствующей величины,

А_д-действительное значение образцовых мер.

Основную относительную погрешность прибора в процентах определяют по формуле:

5= (Д/АномУЮО,                          (4.3)

где А_ноы- номинальное значение образцовой меры.

Результаты измерения, действительные значения образцовых мер и рассчитанную погрешность заносят в протокол по форме таблиц А.2-А.4 приложения А.

Результат поверки считают удовлетворительным, если погрешность измерений не превышает допускаемой погрешности, указанной в таблицах А.1-А.4 приложения А.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 5.1  Результаты поверки оформляют по форме протокола поверки приложения А.

  • 5.2   Положительные результаты поверки прибора удостоверяются нанесением оттиска поверительного клейма на задней панели прибора и выдается свидетельство о поверке установленной формы.

  • 5.3 В случае, если по результатам поверки прибор не удовлетворяет предъявленным к нему требованиям, он бракуется и выдается извещение о непригодности с указанием причин, при этом оттиск поверительного клейма подлежит погашению.
