Методика поверки «Системы дорожные весового и габаритного контроля "СВК" (с изменением №1)» (093-13МП)

"УТВЕРЖДАЮ"

«О.»:

\о

Заместитель директора

«ВНИИМС»

Н.В. Иванникова

с изменением № 1

МОСКВА 2017 г.

Настоящая методика распространяется на системы дорожные весового и габаритного контроля «СВК» (далее по тексту - Системы), изготовленные ЗАО «Весоизмерительная компания «Тензо-М» (п. Красково Московской области) и предназначенные для автоматического измерения вертикальных сил воздействия колеса (группы колес) оси (далее осевой нагрузки) движущегося транспортного средства (далее - ТС) на дорожное полотно, определения его полной массы, измерения габаритных размеров (длины, ширины, высоты), скорости движения и межосевых расстояний, подсчета числа колес оси, определения класса ТС, распознавания и фиксации государственных регистрационных знаков (далее - ГРЗ), а также фото- и видеофиксации ТС и возможного нарушения им правил дорожного движения

Интервал между поверками -1 год.

• 1. Операции и средства поверки.

При проведении поверки должны быть выполнены операции и применены эталонные и вспомогательные средства, указанные в таблице 1.

Таблица 1.

Продолжение таблицы 1.

п. 3 - 7 (Измененная редакция, Изм. № 1).

п. 10 (Исключен, Изм. № 1)

Примечания:

• 1. Допускается использование других эталонных СИ, не уступающих по точности СИ, указанным в таблице 1.

• 2. Операции поверки могут выполняться не в полном объеме, в соответствии с комплектацией комплекса, так как комплексы имеют модульную структуру, что позволяет комплектовать их различными модулями в зависимости от решаемых задач.

• 3. Допускается объединение отдельных операций поверки.

2. Требования безопасности.

При проведении поверки должны выполняться требования, обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды в соответствии с нормами, принятыми на предприятии, а также указаниями Руководства по эксплуатации комплексов.

3. Требования к квалификации поверителей.

К проведению измерений при поверке допускают лиц, имеющих квалификацию не ниже среднетехнической, аттестованных в качестве поверителей.

4. Условия поверки.

При проведении поверки необходимо соблюдать следующие условия:

• 5.1.1. При внешнем осмотре должно быть установлено:

• -  наличие маркировки, тип и заводской номер Системы;

отсутствие механических повреждений и дефектов, влияющих на работоспособность Системы;

• -  комплектность Системы должна соответствовать паспорту (формуляру) на систему.

• 5.2 Идентификация программного обеспечения.

• 5.2.1. Включить питание Системы, программное обеспечение (далее - ПО) будет запущено автоматически.

• 5.2.2. Чтобы посмотреть информацию о версиях ПО, необходимо вывести на экран монитора информационное окно с отображением идентификационных данных. Для этого, необходимо на ПК оператора выполнить команду меню «Справка Об оборудовании...» (см. рисунок 1).

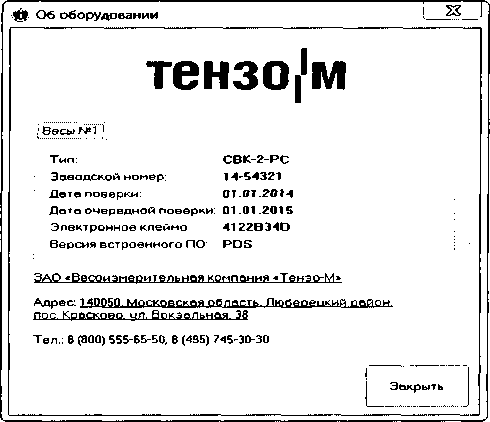

  Рисунок 1 - Вид окна ПО с идентификационными данными Системы

Если данные идентификации метрологически значимого ПО полностью соответствуют данным, указанным в информационном окне, то результат идентификации считать положительным, если какие-либо данные идентификации метрологически значимого ПО не соответствуют данным Системы, то результат идентификации считать отрицательным, и дальнейшее проведение поверки прекращают.

• 5.3 Опробование.

• 5.3.1. Убедиться на примере проходящего транспорта, что фиксация Системой проходящих ТС производится и ведется определение параметров ТС.

• 5.3.2. На экран монитора вывести таблицу зафиксированных проездов ТС, нажав на вкладку «История»; в таблице отображается журнал проездов ТС с результатами измерений и всей необходимой информацией:

- изображение ТС;

• -  дата и время прохождения ТС через зону измерительной дистанции системы;

• -  государственный регистрационный знак ТС;

класс ТС по классификации Евро 13;

факт корректности проезда ТС в зоне измерительной дистанции; факт превышения или отсутствия превышения габаритов ТС;

• -  значение скорости ТС; величина полной массы ТС; величина осевых нагрузок ТС;

• -  значение расстояний между осями ТС; количество скатов (колес) на осях ТС; направление движения ТС.

• 5.3.3 Результаты опробования считаются положительными, если наблюдается совпадение номеров в контрольной строке и на изображении ТС на экране монитора.

5.4. Определение метрологических характеристик

• 5.4.1 Требования к контрольным ТС.

В качестве контрольных ТС должны быть использованы:

• -  двухосное ТС на жесткой раме и рессорной подвеске,

• -  двух- или трехосное ТС с прицепом, многоосное ТС (с числом осей более трех).

Контрольные ТС должны быть загружены на 70-100 % от своей максимальной грузоподъемности несыпучими грузами.

Для контрольных ТС должны быть предварительно определены в статическом состоянии действительные значения измеряемых и определяемых системой параметров (см. п. 5.4.3).

5.4.1 (Измененная редакция, Изм. № 1).

• 5.4.2  Требования к эталонным средствам измерений, предназначенным для определения действительных значений определяемых Системой параметров.

В качестве средств измерений для определения полной массы ТС и осевых нагрузок могут быть использованы стационарные или портативные весы для поосного статического взвешивания класса точности III по ГОСТ OIML R 76-1-2011, ГОСТ Р 53228-2008, а также стационарные весы для поосного взвешивания в движении класса точности 2 по ГОСТ 30414, пригодные для использования в качестве рабочих эталонов единицы массы 4-го разряда по ГОСТ 8.021-2015.

При определении полной массы ТС с использованием стационарных или портативных весов для поосного статического взвешивания обязательно наличие аттестованной методики (метода) выполнения измерений в соответствии с требованием части 2 статьи 5 Федерального закона от 26 июня 2008 № 102-ФЗ "Об обеспечении единства измерений".

Погрешность весов неавтоматического действия определяется при центрально-симметричном нагружении гирями. Гири устанавливают на грузоприемную платформу симметрично относительно ее центра. Должно быть использовано не менее пяти значений нагрузок, приблизительно равномерно делящих диапазон измерения весов. Значения выбранных нагрузок должны включать в себя значения Min и Мах, или значения близких к ним нагрузок, при которых изменяются пределы допускаемой погрешности весов (тре). После каждого нагружения, дождавшись стабилизации показания, считывают показание весов. Для исключения погрешности округления цифровой индикации при каждой нагрузке весов на их грузоприемную платформу последовательно помещают дополнительные гири, увеличивая нагрузку с шагом 0,1е, пока при какой-то нагрузке AL показание не возрастет на значение, равное цене деления, и не достигнет (I+d). С учетом значения массы дополнительных гирь AL погрешность Е при каждом значении нагрузки рассчитывают по формуле:

Ео = 0,5d - Alo,

где ALo - масса дополнительных гирь

Скорректированную погрешность Ес (с учетом погрешности установки на нуль) рассчитывают по формуле:

Ес = Е - Ео,

где Ео - погрешность ненагруженных весов

Скорректированная погрешность не должна превышать пределов допускаемой погрешности весов (тре) для данной нагрузки.

В качестве средств измерений для определения габаритных размеров ТС и межосевых расстояний ТС должны быть использованы рулетка измерительная и дальномер.

Погрешности эталонных средств измерений, указанных выше, не должны превышать 1/3 допускаемых погрешностей комплекса в соответствующем диапазоне измерений.

Все средства поверки должны иметь действующие свидетельства о поверке.

5.4.2 (Измененная редакция, Изм. № 1).

• 5.4.3. Определение действительных значений определяемых Системой параметров контрольных ТС

5.4.3.1 Определить полную массу Wst контрольных ТС путем взвешивания на весах неавтоматического действия класса точности III по ГОСТ OIML R 76-1-2011, ГОСТ Р 53228-2008 или весах по ГОСТ 30414.

Допускается определять полную массу VM, контрольных ТС путем сложения осевых нагрузок. Для этого:

- определить нагрузку Ws^, создаваемую каждым колесом (колесной парой) осей контрольных ТС путем взвешивания на стационарных автомобильных весах для поосного взвешивания или на портативных автомобильных весах неавтоматического действия класса точности III по ГОСТ OIML R 76-1-2011 или ГОСТ Р 53228-2008;

вычислить нагрузку Asy, создаваемую каждой у-той осью, равную сумме нагрузок, создаваемых колесами одной у-той оси;

указанные операции выполнить при наезде контрольных ТС на весы с разных

сторон по пять раз;

- вычислить среднее значение нагрузки As _ср.у каждой оси после 10 наездов; вычислить полную массу VMj, сложив средние значения нагрузок каждой оси.

При определении полной массы контрольного ТС не прямым способом, а путем сложения осевых нагрузок, необходимо использовать аттестованную методику (метода) выполнения измерений в соответствии с требованием части 2 статьи 5 Федерального закона от 26 июня 2008 № 102-ФЗ "Об обеспечении единства измерений".

Вычислить скорректированное среднее значение нагрузки As_{cp корр} у каждой оси по формуле: условия:

• -  ТС должно оставаться неподвижным;

• -  тормоза взвешиваемого ТС должны быть разблокированы (для предотвращения движения ТС допускается использовать противооткатные подставки («башмаки»)),

механизм переключения скоростей взвешиваемого ТС устанавливается в нейтральное положение,

- взвешиваемое ТС должно располагаться горизонтально.

При этом колеса взвешиваемой оси должны полностью находиться на грузоприемной площадке.

5.4.3.1 (Измененная редакция, Изм. № 1).

• 5.4.3.2 Определить габаритные размеры (ширина, длинна, высота) контрольных ТС.

Для этого произвести замеры ТС при помощи рулетки измерительной металлической и (или) дальномера лазерного. За действительные значения ширины, высоты и длинны ТС принимать измеренные значения в максимальных точках без учета навесного оборудования ТС (боковые зеркала заднего вида, антенны и т.д.).

Для определения межосевых расстояний, необходимо при помощи рулетки измерить расстояния между каждой последующей осью от центра колеса одной оси до центра колеса следующей оси ТС.

• 5.4.4 Контрольные проезды контрольных ТС.

Для определения метрологических характеристик Системы, необходимы контрольные проезды контрольных ТС с измеренными действительными значениями определяемых параметров в статическом состоянии см п. 5.4.3.

Используемые ТС должны обеспечивать поддержание постоянной скорости (не менее 5 проездов с тремя разными скоростями: минимальная скорость Умин, максимальная скорость Умакс и скоростью близкой к средней арифметической Vmuh и Умакс (Умакс - Умин)/2). Все выбранные скорости должны находиться в пределах разрешенного скоростного режима на данном участке дороги

При проезде зоны измерительной дистанции ТС не должно тормозить или ускоряться, не должно менять полосу движения.

После контрольных проездов вывести на экран монитора журнал проезда см п. 5.3.3.

Для этого необходимо раскрыть панель «Фильтры», включить фильтр по номеру и ввести ГРЗ контрольных ТС, нажать кнопку «Применить фильтр» (см. рисунок 2). После чего на экране монитора высветится таблица, где отобразятся проезды контрольных ТС с измеренными Системой значениями.

Реальное время [ История Избранное /

Фильтры

Набор фильтров

С:СО.СС

25 С2 222J

+ [Добавить набор фильтров]

: Фильтр по дате/времени Режим

■■ Диапазон

Последняя смена

] Фильтр по нарушениям

? Превышение максимального общего веса

Превышение максимального зеса оси

Фильтр по весу оси (т)

: j Фильтр по весу (т)

yj Фильтр по номеру

ф01тс190

Рисунок 2 - Вид окна с журналом проездов на мониторе оператора.

Удерживая на клавиатуре кнопку «Ctrl», левой кнопкой мыши выделить все проезды контрольных ТС, затем нажать клавишу «Создать отчет». На экране монитора появится информационное окно с отчетом проездов контрольных ТС со всеми измеренными Системой значениями. Вывести отчет на печать или сохранить на USB флеш-диск.

• 5.4.5 Определение погрешности (отклонения) Системы при измерении полной массы контрольных ТС.

Погрешность при измерении полной массы контрольного ТС с жесткой рамой на рессорной подвеске определить как разность между измеренной Системой значением и значением полной массы контрольного ТС с жесткой рамой на рессорной подвеске, полученного в результате выполнения операций п. 5.4.3.1.

Для контрольного ТС (кроме контрольного ТС с жесткой рамой на рессорной подвеске) определить среднее значение измерений Системой (см. п. 5.4.4.) полной массы при взвешивании в движении.

Отклонение при измерении полной массы контрольного ТС (кроме контрольного ТС с жесткой рамой на рессорной подвеске) определить как разность между средним значением измерений полной массы контрольного ТС при взвешивании в движении и измеренным значением полной массы контрольного ТС в ряду измерений.

В обоих случаях относительная погрешность вычисляется по формуле:

W- Whjm

J =----------х J00 %, где

W

W- действительное значение полной массы, определенное по п. 5.4.3.1 или среднее значение полной массы контрольного ТС, определенной по результатам проездов.

Wh3m- значение полной массы контрольного ТС, определенное Системой.

Полученные значения не должны превышать ±5 %.

• 5.4.6 Определение погрешности (отклонения) Системы при измерении нагрузки на одиночную ось контрольного ТС.

Определенные значения (см. п. 5.4.3.1):

нагрузка Asyk колес (колесных пар) одной оси;

контрольная осевая нагрузка Asy■; среднее значение нагрузки As _ср.у ;

• -  скорректированное среднее значение нагрузки As_{cp корр} у.

Погрешность при измерении осевой нагрузки для каждой оси контрольного ТС с жесткой рамой на рессорной подвеске определить как разность между измеренной Системой значением и значением осевой нагрузки, полученным в результате выполнения операций по п. 5.4.3.1.

Определить среднее значение измерений Системой (см. п. 5.4.4.) осевой нагрузки для каждой оси контрольного ТС (кроме ТС с жесткой рамой на рессорной подвеске) при взвешивании в движении Ad_cp.i.

Отклонение при измерении осевой нагрузки контрольного ТС (кроме ТС с жесткой рамой на рессорной подвеске) определить как разность между средними значениями измерений осевой нагрузки ТС при взвешивании в движении и значениями осевой нагрузки контрольного ТС, полученными в результате проездов. В обоих случаях вычислить относительную погрешность по формуле:

8  ₌---epjj----_х100%

^IJ         As

ср. корр ij

Полученные значения не должны превышать ±10 %.

• 5.4.7 Определение погрешности (отклонения) Системы при измерении нагрузки на группу осей контрольного ТС.

Определенные значения (см. п. 5.4.3.1): нагрузка Wsyk колес (колесных пар) одной оси;

• -  контрольная осевая нагрузка Asy■; среднее значение нагрузки As _ср.у ; скорректированное среднее значение нагрузки As_{cp корр} у.

Вычислить нагрузку, создаваемую группой осей Gs _im, равную сумме нагрузок т осей в группе. Вычислить среднее значение нагрузки группы осей Gs_{cp im}. Вычислить скорректированное среднее значение нагрузки группы осей Gs_cp корр im по формуле :

Gs_Cp корр im ffiSj /VM Gs_cp im

Определить среднее значение измерений Системой (см. п. 5.4.4) нагрузки, создаваемой группой осей контрольного ТС Gd_{cp im}.

Погрешность при измерении Системой нагрузки, создаваемой группой осей определить как разность между средним значением измерений нагрузки, создаваемой группой осей контрольного ТС при взвешивании в движении Gd_cp <_т и скорректированным средним значением нагрузки, создаваемой группой осей контрольного ТС Gs_{cp корр im}.

Вычислить относительную погрешность по формуле:

Gd -Gs g _ ср т_____ср корр т * j QQ%

Полученные значения не должны превышать ±10 %.

• 5.4.8 Определение погрешности (отклонения) Системы при измерении нагрузки на ось в группе осей контрольного ТС.

Определенные значения (см. п. 5.4.3.1; 5.4.6; 5.4.7)

• -  нагрузка fflsyk колес (колесных пар) одной оси; контрольная осевая нагрузка Asy-;

• -  среднее значение нагрузки As _ср.у скорректированное среднее значение нагрузки As_cp корр у-скорректированное среднее значение нагрузки группы осей Gs_cp корр im среднее значение измерений нагрузки одной оси в группе осей Ad_cp у.

Определить погрешность при измерении Системой нагрузки на ось в группе осей контрольного ТС как разность между средним значением измерений нагрузки на ось в группе осей контрольного ТС при взвешивании в движении Ad_cp у и скорректированным средним значением нагрузки каждой оси в группе осей контрольного ТС As_{cp К}орр у-Вычислить относительную погрешность по формуле:

d =—^с-^---ир±.хюо%

⁴       As

ср.корр ij

Полученные значения не должны превышать ±10 %.

• 5.4.9 Определение погрешностей Системы при измерениях габаритных параметров (длина, ширина, высота) и межосевых расстояний контрольных ТС.

Определить погрешность при измерении Системой для каждого габаритного параметра (длина, ширина, высота) и расстояний между осями (межосевых расстояний) контрольного ТС в движении по формуле:

х = Ьд- Ьи

где, Ьи - измеренное значение контрольного ТС в движении (см. п. 5.4.4) Ьд - измеренное действительное значение контрольного ТС (см. п. 5.4.3.2)

Погрешность х, выбирается из максимального значения по каждому измеренному габаритному параметру (длина, ширина, высота) и межосевых расстояний.

Абсолютная погрешность измерения длины ТС не должна превышать ±600 мм.

Абсолютная погрешность измерения ширины ТС не должна превышать ±100 мм.

Абсолютная погрешность измерения высоты ТС не должна превышать ±60 мм.

Абсолютная погрешность измерения межосевых расстояний ТС не должна превышать ±0,03 м

• 5.4.9 (Измененная редакция, Изм. № 1).

• 5.4.10 (Исключен, Изм. № 1)

6. Оформление результатов поверки.

Системы, прошедшие поверку с положительными результатами, признаются годными и допускаются к применению. На них выдаются свидетельства установленной формы или делаются отметки в эксплуатационной документации.

При отрицательных результатах поверки комплексы признаются непригодными и к применению не допускаются. Отрицательные результаты поверки оформляются извещением о непригодности.
