Методика поверки «ГСОЕИ. Уровнемеры буйковые BW 25» (МП-255/01-2021)

СОГЛАСОВАНО

ЛОЕИ

ТЕСТ»

2021г.

Государственная система обеспечения единства измерений

Уровнемеры буйковые BW 25

2021 г.

• 1. Общие положения

• 2. Операции поверки

• 3. Условия поверки

• 4. Требования к поверителю

• 5. Метрологические и технические требования к средствам поверки

• 6. Требования безопасности

• 7. Внешний осмотр

• 8. Подготовка к поверке и опробование

• 9. Проверка программного обеспечения

• 10. Определение метрологических характеристик

• 11. Подтверждение соответствия метрологическим требованиям

• 12. Оформление результатов поверки

Приложение А

Приложение Б

• 1.1 Настоящая методика поверки распространяется на уровнемеры буйковые В W 25 (далее по тексту - уровнемеры), изготовленные ООО «КРОНЕ-Автоматика», Россия и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

• 1.2 Настоящая методика поверки разработана в соответствии с требованиями Приказа № 2907 от 28.08.2020 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требования к методикам поверки средств измерений».

• 1.3 Уровнемеры обеспечивают прослеживаемость к:

ГЭТ2-2010 в соответствии с Приказом № 3459 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГЭТ199-2018 в соответствии с Приказом № 3459 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГЭТЗ-2020 Государственный первичный эталон единицы массы (килограмма) в соответствии с Приказом № 2818 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы».

• 1.4 На основании письменного заявления собственника допускается проведение поверки на меньшем числе поддиапазонов измерений, с обязательным указанием в приложении к свидетельству о поверки информации о поверенных диапазонах измерений.

2.1 При проведении поверки выполняют следующие операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 Если при проведении той или иной операции получают отрицательный

• 3.2 В помещении не должно быть сквозняков и сильных конвекционных воздушных потоков.

• 3.3 Должны отсутствовать источники вибрации, влияющие на работу уровнемеров.

• 4.1 К проведению поверки допускают персонал, изучивший эксплуатационную документацию на поверяемый уровнемер и средства измерений, участвующих при проведении поверки.

• 5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки.

• 6.1 Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 6.2  При проведении поверки соблюдаются требования безопасности, определяемые:

- правилами безопасности труда и пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемого уровнемера, приведенными в эксплуатационной документации.

• 6.3 Монтаж электрических соединений проводится в соответствии с ГОСТ 12.3.032-84.

• 6.4 К электрическому монтажу допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедшие специальную подготовку и имеющих удостоверение на право проведения поверки.

• 7.1 Внешний осмотр проводится визуально.

• 7.2 При внешнем осмотре устанавливают соответствие уровнемера следующим требованиям:

-комплектность уровнемера соответствует требованиям эксплуатационной документации на уровнемер;

-отсутствуют механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики уровнемера, а также препятствующие проведению поверки;

• - информация на табличке уровнемера соответствует требованиям эксплуатационной документации;

• - исполнение уровнемера соответствует его маркировке.

• 8.1 Уровнемеры поверяют имитационным методом эталонными гирями выполняют следующие подготовительные работы:

  • 8.1.1 Проверка соблюдения условий по п. 3

  • 8.1.2 Подготовка к работе уровнемера и средств поверки согласно их эксплуатационной документации.

  • 8.1.3 Проверка комплектности, маркировки и правильности монтажа средств поверки и поверяемого уровнемера в соответствии с требованиями их эксплуатационной документации.

8.1.4Проверка наличия действующих свидетельств о поверки средств измерений или оттисков знака поверки.

8.1.5 Проведение мероприятий по технике безопасности по п. 6.

8.1.6Проверка соответствия установочных параметров уровнемера данным паспорта:

• - диапазон измерения;

• - длина, диаметр, масса стержня-вытеснителя (далее буйка);

• - рабочая жидкость и ее параметры (плотность, давление, температура).

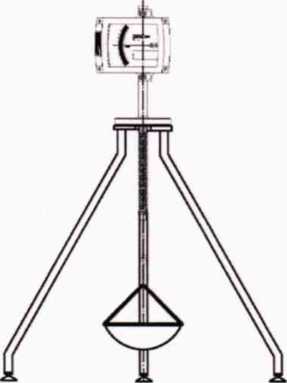

8.1.7 Устанавливают уровнемер на специальную стойку. Пример специальной стойки представлен на рисунке 1.

Рисунок 1 - Монтаж уровнемера

• 8.2 Опробование.

  • 8.2.1 При опробовании определяют работоспособность уровнемера в следующей последовательности:

• - подключить уровнемер (для уровнемеров с модулями ESK), согласно РЭ;

• - поместить на подвеску для грузов груз, приводящий показания уровнемера в середину его шкалы;

• - при подтягивании рукой подвески для грузов вверх показания индикатора должны расти, а при подтягивании вниз - уменьшаться.

Для уровнемеров с токовым выходом так же должны измениться показания миллиамперметра, подключенного к этому выходу.

• 8.2.2 Результат считают положительным если, значения уровня, индицируемые на индикаторе, либо значения токового выходного сигнала, мА, равномерно увеличиваются и уменьшаются в зависимости от изменения массы грузов.

• 9.1 Идентификация программного обеспечения (далее по тексту - ПО) (только для уровнемеров с модулями ESK).

  • 9.1.1 В качестве идентификатора ПО принимают номер версии ПО. Для определения версии ПО необходимо подключить уровнемер к персональному компьютеру (далее по тексту - ПК), согласно эксплуатационной документации. В меню программы PACTware, установленной на ПК, зайти в меню Setup/Device information/identification и считать номер версии ПО в графе Firmware Version.

  • 9.1.2 Результат считают положительным, если номер версии ПО уровнемера соответствует указанному в Описание типа.

• 10.1 Определение объема буйка.

Диаметр буйка измеряют штангенциркулем в трех точках: на двух концах и в средней части. Измерение выполняют не менее трех раз в каждой точке длины буйка и вычисляют их среднеарифметическое значение. Длину цилиндрической части буйка измеряют рулеткой также не менее трех раз и вычисляют их среднеарифметическое значение.

Рассчитывают объем буйка V, м³ по формуле (1):

V=tcLD²/4                (1)

где L - среднеарифметическое значение длины буйка, м;

D - среднеарифметическое значение диаметра буйка, полученное по результатам трех измерений, м.

Результаты поверки считают положительными, если рассчитанное значение объема буйка уровнемера отличается от значения, приведенного в паспорте, не более, чем на ±0,2 %.

• 10.2 Определение массы буйка.

Массу буйка определяют взвешиванием на весах. Взвешивание повторяют не менее трех раз и вычисляют среднеарифметическое значение.

Результаты поверки считают положительными, если среднеарифметическое значение массы буйка уровнемера отличаются от значения, приведенного в паспорте, не более чем на ±0,2 %.

• 10.3 Определение метрологических характеристик уровнемера.

Определение проводится методом, основанным на формировании воздействия всех сил, действующих на буек уровнемера в условиях эксплуатации (масса буйка, выталкивающая сила и сила упругости пружины), поверочными грузами с массой, эквивалентной действию указанных сил в условиях поверки.

Последовательно изменяя массу поверочных грузов, проходят полный диапазон измерения от минимальной H_min до максимальной Нтах отметки шкалы прибора. Далее проходят диапазон в обратную сторону от Нтах до Hmin. При этом количество точек поверки в одну сторону должно быть не менее пяти.

Массы поверочных грузов, соответствующих выбранным точкам, выбирают согласно Протокола первичной поверки, который направляется Заказчику при поставке уровнемера.

В случае утери или отсутствия Протокола необходимо обратиться в ООО "КРОНЕ-Автоматика" для проведения расчета, согласно аттестованного алгоритма расчета масс поверочных грузов с использованием программы KROBWCAL. Основные формулы расчета масс поверочных грузов приведены в Приложении Б.

Метод поверки, алгоритмы для расчета масс поверочных грузов (следует учесть, что масса поверочных грузов складывается из массы гирь и подвеса) и программа KROBWCAL, реализующая эти алгоритмы, разработаны фирмой "KROHNE Messtechnik GmbH&Co.KG" (Германия) и аттестованы ФГУП "ВНИИР" с выдачей "Свидетельства № 82601-06 о метрологической аттестации алгоритма и программы обработки результатов при поверке уровнемеров буйковых BW 25" от 28.08 2006 года. Держателем указанных алгоритмов и программы является ООО "КРОНЕ-Автоматика".

В каждой точке шкалы Н_расч регистрируют показания индикатора Низм. Для уровнемеров с токовым выходом для каждой точки 1_раСч дополнительно регистрируют показания миллиамперметра 1_расч.

В каждой точке проводят не менее трех измерений и вычисляют среднеарифметические значения Н_ИЗм (для уровнемеров с токовым выходом и 1_расч).

• 11.1 На основе среднеарифметических значений Н_юм для каждой отметки шкалы прибора вычисляют приведенную погрешность уровнемера, по формулам (2, 3):

- по показаниям индикатора:

(2)

где Низм - показания индикатора уровнемера, мм;

Нрасч - расчетное значение уровня, соответствующее массе набора гирь, мм;

Hmax - верхний предел диапазона измерений уровня, мм;

Н_тт - нижний предел диапазона измерений уровня, мм;

- по показаниям миллиамперметра (если имеется токовый выход):

у =           • 100 %                           (3)

l-min ^тах

где: 1изм- показания миллиамперметра, мА;

1_Расч - расчетное значение тока, мА;

Imin минимальное значение тока (4 мА);

Imax - максимальное значение тока (20 мА);

• 11.2 Результаты считаются положительными, если полученные значения погрешности не превышают предельных значений, указанных в Описании типа.

• 12.1 Сведения о результатах поверки уровнемеров передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, предусмотренным частью 3 статьи 20 Федерального закона № 102-ФЗ

  • 12.1.1 Результаты первичной поверки рекомендуется оформлять протоколом по форме, приведенной в приложении А.

  • 12.1.2 По заявлению владельца средств измерений или лица, представившего их на поверку положительные результаты поверки, оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме, соответствующей действующему законодательству.

  • 12.1.3 По заявлению владельца средств измерений или лица, представившего их на поверку в случае отрицательных результатов поверки, выдает извещения о непригодности к применению средства измерений.



    А.С. Машков

Инженер по метрологии ООО «ПРОММАШ ТЕСТ»

(рекомендуемое)

Протокол поверки №______________

Место проведения поверки: Наименование СИ: Серийный номер СИ: Измеряемый параметр:

Плотность жидкости, кг/м³: Уровень жидкости, соответствующий, мм:

4 мА

20 мА

Температура воздуха: Атмосферное давление: Относительная влажность: НД на методику поверки:

Эталоны и вспомогательное оборудование: (Тип, №, дата очередной поверки)

РЕЗУЛЬТАТЫ ПОВЕРКИ:

1. Внешний осмотр

1.1. Результаты внешнего осмотра (п.7) Годен/ Не годен

2. Опробование (п.8.2)

2.1. Результаты опробования: Годен/ Не годен

3. Определение метрологических характеристик (п.10)

3.2. Определение массы буйка уровнемера (п.10.2)

Заключение:____________________

годен/не годен

Поверитель:_________________/____________________/

Дата: "  "__________20 г.

(справочное)

Масса набора гирь с учетом выталкивающей силы жидкости и газа с учетом длины хода и жесткости пружины, в зависимости от глубины погружения буйка определяют по формуле (1):

М_га= (Mo-(V_X- рж + (V₆ - V_x) • р_г))-(1+К-(Тг-Тн_У))                    (1)

где Мб - масса буйка, измеренная в воздухе при 20 °C, кг;

V_x - объем части буйка, находящейся в жидкости, м³, (с учетом рабочего хода пружины);

V₆ - полный объем буйка, м³;

К - температурный коэффициент жесткости пружины, зависит от материала используемой в приборе пружины, 1/°С;

р_ж- плотность жидкости в рабочих условиях, кг/м³;

р_г - плотность газа в рабочих условиях, кг/м³;

Т_г - температура рабочей среды. °C;

Т_ну - температура при нормальных условиях - 20 °C.

Материал пружины указан в паспорте на уровнемер:

• - К=0,000500 - для пружин из стали 1.4571 (316Ti) с температурой рабочей среды до 100 °C,

• - К=0,000258 - для пружин из стали (сплава) ATS 340 с температурой рабочей среды более 100 °C.

Объем части буйка, находящейся в жидкости, м³, (с учетом рабочего хода пружины), вычисляют по формуле (2):

V_x = (L₆ - L_p)- (L_x/100)-(3,14-(D₆)²/4)                       (2)

где Lo - длина буйка уровнемера, м;

L_x - глубина погружения буйка по шкале уровнемера в %;

L_p - рабочий ход пружины - 0,03 м (необходимо уточнить у производителя прибора);

De - диаметр буйка уровнемера, м.

Полный объем буйка, м³, вычисляют по формуле (3):

V₆ = Lo -(3,14-(D₆)²/4)                          (3)

Плотность газа в рабочих условиях, кг/м³ вычисляется по формуле (4);

Рг= ргну Р_г-(273+Тг) / Рну -(273+Тну)                   (4)

где §гну - плотность газа при нормальных условиях, кг/м³;

Р_г - давление рабочей среды абсолютное, бар;

Р_ну- давление абсолютное при нормальных условиях -1 бар.

Если плотность газа не указана в заявке, то компания ООО «КРОНЕ-Автоматика» для расчета использует плотность воздуха равную 1,293 кг/м³ при нормальных условиях.
