Руководство по эксплуатации « ТЕПЛОВЫЧИСЛИТЕЛИ СПТ940» (РАЖГ.421412.035 РЭ - ЛУ)

УТВЕРЖДАЮ

его дика поверки”)

Заместитель директора

По производственной метрологии фгуп"вниимс" /7

. Иванникова

”                        2018 г.

Генеральный директор

ТЕПЛОВЫЧИСЛИТЕЛИ СПТ940 Руководство по эксплуатации Лист утверждения РАЖГ.421412.035 РЭ - ЛУ

УТВЕРЖДЕН

РАЖГ421412.035 РЭ-ЛУ

ТЕПЛОВЫЧИСЛИТЕЛИ СПТ940

Руководство по эксплуатации

РАЖГ.421412.035 РЭ

Содержание

Введение

• 1 Назначение

• 2 Технические данные

  • 2.1 Эксплуатационные характеристики

  • 2.2 Входные и выходные сигналы

  • 2.3 Коммуникация с внешними устройствами

  • 2.4 Электропитание

  • 2.5 Функциональные характеристики

  • 2.6 Диапазоны измерений и показаний

  • 2.7 Метрологические характеристики

  • 2.8 Защита от фальсификации

• 3 Сведения о конструкции

• 4 Схемы потребления

• 5 Структура данных

  • 5.1 Разделы главного меню

  • 5.2 Текущие параметры (ТЕК)

  • 5.3 Архивы (АРХ)

  • 5.4 Раздел настройка (НАСТР)

  • 5.5 Справочный раздел ("?")

• 6 Диагностика

• 7 Контроль параметров, алгоритмы подстановок

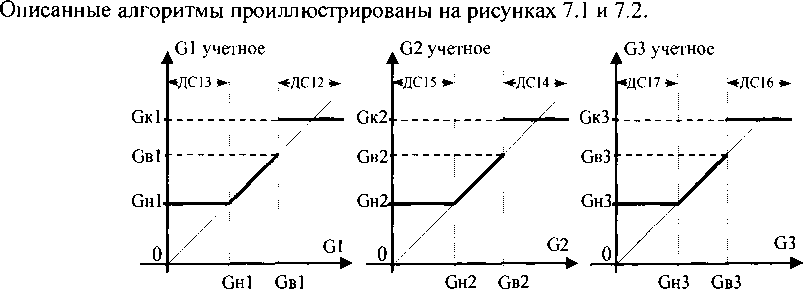

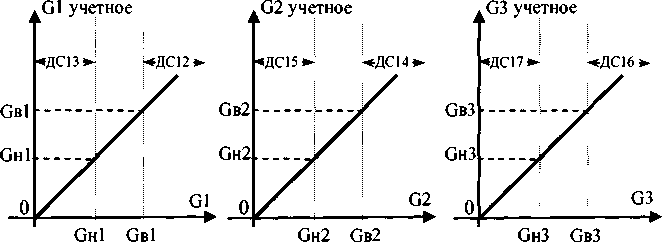

  • 7.1 Контроль объемного расхода

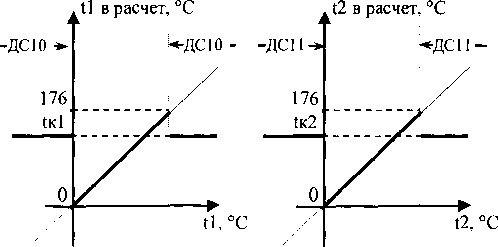

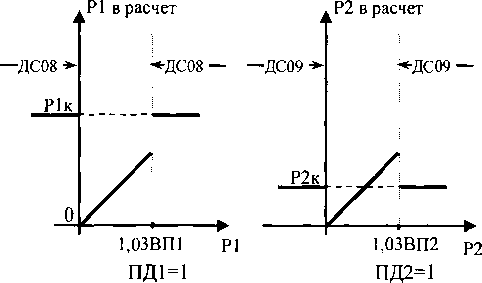

  • 7.2 Контроль температуры и давления

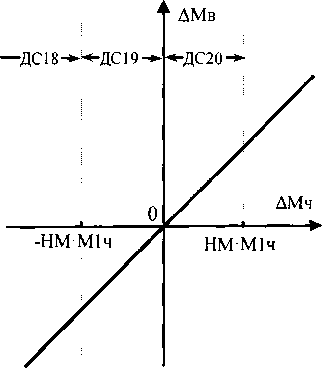

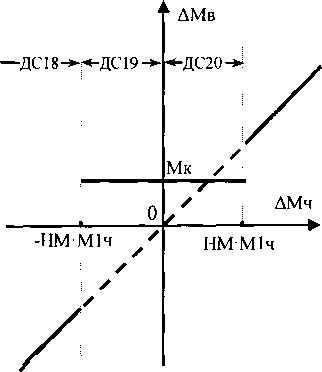

  • 7.3 Контроль разности "часовых масс"

  • 7.4 Контроль батареи

  • 7.5 Контроль питания

  • 7.6 Контроль параметров по уставкам

  • 7.7 Контроль "часового тепла", алгоритм использования константы Qk

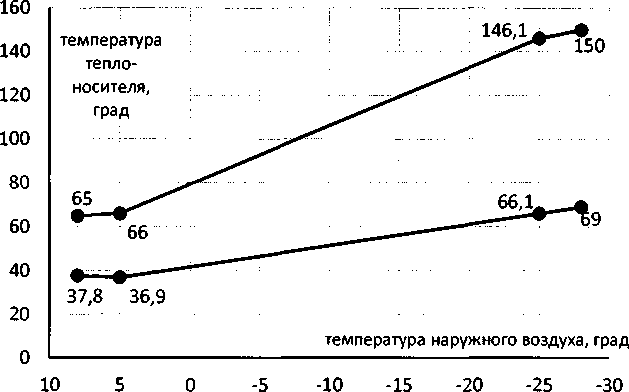

  • 7.8 Контроль соблюдения температурного графика

  • 7.9 Контроль времени работы

• 8 Передача данных на внешние устройства

  • 8.1 Способы передачи

  • 8.2 Программное обеспечение

• 9 Безопасность

• 10 Подготовка к работе

  • 10.1 Общие указания

  • 10.2 Монтаж электрических цепей

  • 10.3 Монтаж тепловычислителя

  • 10.4 Подключение модема

  • 10.5 Ввод в эксплуатацию

  • 10.6 Замена батареи

• 11 Методика поверки

  • 11.1 Общие положения

  • 11.2 Операции поверки

  • 11.3 Условия поверки

  • 11.4 Средства поверки

  • 11.5 Требования безопасности

  • 11.6 Проведение поверки

• 12 Транспортирование и хранение

Приложение А Поверочная база данных

Приложение Б Поставочная база данных

Введение

Настоящее руководство по эксплуатации предназначено для специалистов, осуществляющих монтаж, обслуживание и поверку тепловычислителей СПТ940 (далее - тепловычислители). Руководство содержит сведения о технических характеристиках, конструкции и работе тепловычислителей.

Пример записи тепловычислителя: "Тепловычислитель СПТ940, РАЖГ.421412.035 ТУ".

1 Назначение

Тепловычислители предназначены для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

Тепловычислители рассчитаны на работу в составе теплосчетчиков и других измерительных систем и обеспечивают обслуживание трех трубопроводов. К тепловычислителю могут быть подключены три преобразователя расхода, два преобразователя температуры и два преобразователя давления.

Совместно с тепловычислителями применяются:

• - преобразователи расхода с импульсным выходным сигналом частотой 0 - 100 Гц с нормированной ценой импульса;

• - преобразователи температуры Pt 100, 100П, 100М;

• - преобразователи давления с выходным сигналом 4-20 мА.

Тепловычислители соответствуют ГОСТ Р 51649-2014, МИ 2412-97. Теплофизические характеристики теплоносителя рассчитываются согласно ГСССД 187-99.

2 Технические данные

2.1 Эксплуатационные характеристики

Габаритные размеры: 115x118x57 мм;

Масса: не более 0,33кг

Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Условия эксплуатации:

• - температура окружающего воздуха: от минус 10 до плюс 50 °C;

• - относительная влажность: не более 95 % при 35 °C;

• - атмосферное давление: от 84 до 106,7 кПа;

• - синусоидальная вибрация: амплитуда 0,35 мм, частота 5 - 35 Гц.

У словия транспортирования (в транспортной таре):

• - температура окружающего воздуха: от минус 25 до плюс 55 °C;

• - относительная влажность: не более 95 % при 35 °C;

• - удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 15 лет.

2.2 Входные и выходные сигналы

2.2.1 Входные сигналы, соответствующие расходу: три импульсных сигнала, каждый из которых может быть низкочастотным с диапазоном изменения 0 - 18 Гц или высокочастотным с диапазоном 0 - 100 Гц. Входы тепловычислителя, на которых действуют импульсные сигналы, в дальнейшем именуются ВС-входами, каждый из которых имеет собственное обозначение: "ВС1", "ВС2" и "ВСЗ".

Низкочастотные сигналы формируются дискретным изменением состояния (замкнуто/разомкнуто) выходной цепи датчика. Сопротивление цепи в состоянии "замкнуто" должно быть менее 1 кОм, в состоянии "разомкнуто" - более 500 кОм. Длительность импульса (состояние "замкнуто") должна составлять не менее 0,5 мс, паузы (состояние "разомкнуто") - не менее 12,5 мс. Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика. Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть не более 0,5 В, высокий уровень (пауза) - не менее 3 и не более 5 В. Длительности импульса и паузы должны быть не менее 0,5 мс.

• 2.2.2 Входные сигналы, соответствующие давлению: два сигнала силы тока 4-20 мА. Входы теп-ловычислителя, на которых действуют сигналы силы тока, в дальнейшем именуются ПД-входами, каждый из которых имеет собственное обозначение: "ПД1" и "ПД2".

• 2.2.3 Входные сигналы, соответствующие температуре: два сигнала сопротивления термопреобразователей с характеристикой PtlOO, 100П или 100М. Входы тепловычислителя, на которых действуют сигналы сопротивления, в дальнейшем именуются ТС-входами, каждый из которых имеет собственное обозначение: "ТСГ'и "ТС2".

• 2.2.4 Входные дискретные сигналы, соответствующие контролируемому событию:

- три сигнала, поступающий через ВС-входы.

Сигнал формируются путем изменения напряжения выходной цепи датчика: напряжение в состоянии "высокий уровень" 5 < Ub < 24 В, напряжение в состоянии "низкий уровень" Uh < 1 В. Входное сопротивление тепловычислителя на дискретных входах составляет 4,7 кОм.

Альтернативный способ формирования входных дискретных сигналы ("длительное замкнуто"), изменением состояния (замкнуто/разомкнуто) выходной цепи датчика. Сопротивление цепи в состоянии "замкнуто" должно быть менее 1 кОм, в состоянии "разомкнуто" - более 500 кОм. Длительность состояния "замкнуто" тз 3 с; длительность состояния "разомкнуто" тр > 3 с.

2.3 Коммуникация с внешними устройствами

Для обмена данными с внешними устройствами тепловычислители снабжены двумя коммуникационными портами: гальванически изолированным И8232-совместимым портом М4 и портом USB.

При совместной работе тепловычислителя с GSM-модемами обеспечивается передача данных по технологии CSD (HSCSD). Поддерживается работа GPRS/ЗО-модемами и с другим коммуникационным оборудованием, обеспечивающим передачу данных по протоколам PPP/TCP/IP.

2.4 Электропитание

Электропитание тепловычислителей осуществляется от встроенной литиевой батареи напряжением

• 3,6 В и/или внешнего источника постоянного тока напряжением 9 - 15 В (Uhom=12 В). Средний потребляемый от внешнего источника ток де более 50 мА.

При подключенном внешнем источнике ток от батареи не потребляется. Ресурс батареи при отсутствии внешнего источника определяется, в основном, частотой сигналов на ВС-входах и временем работы встроенного дисплея. Зависимость ресурса батареи от частоты входных сигналов при скважности не менее десяти и времени работы дисплея не более одного часа в месяц приведена на рисунке 2.1.

Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.

Рисунок 2.1 - Расчетный ресурс батареи (лет) при работе с низкочастотными Ф, и высокочастотными входными сигналами ®.

2.5 Функциональные характеристики

При работе в составе теплосчетчика тепловычислители рассчитаны для обслуживания одного теплообменного контура, обеспечивая при этом:

- измерение объема, объемного расхода, температуры, разности температур и давления;

• - вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления;

• - архивирование значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления - в часовом, суточном и месячном архивах объемом, соответственно, 2000, 400 и 100 записей для каждого параметра;

• - архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров -по 2000 записей для каждой категории сообщений;

• - ввод настроечных параметров;

• - показания текущих, архивных и настроечных параметров на встроенном дисплее;

• - защиту архивных данных и настроечных параметров от изменений;

• - коммуникацию с внешними устройствами.

2.6 Диапазоны измерений и показаний

Диапазоны измерений и показаний составляют:

• - от 4 до 20 мА - измерение сигналов тока, соответствующих давлению;

• - от 80 до 170 Ом - измерение сигналов сопротивления, соответствующих температуре;

• - от 10"⁴ до 100 Гц - измерение частоты импульсных сигналов, соответствующих расходу;

• - от 0 до 2,5 МПа - показания давления;

• - от минус 50 до плюс 175 °C - показания температуры;

• - от 0 до 175 °C - показания разности температур;

• - от 0 до 10^б - показания объемного [м³/ч] и массового[т/ч] расходов;

• - от 0 до 9-10⁸ - показания объема [м³], массы [т] и тепловой энергии [ГДж].

2.7 Метрологические характеристики

Пределы допускаемой погрешности составляют:

± 0,01 % - измерение сигналов частоты (относительная);

± 0,1 °C - измерение сигналов сопротивления (абсолютная);

± 0,03 °C - измерение разности сигналов сопротивления (абсолютная);

± 0,1 % - измерение сигналов тока (приведенная к диапазону измерений);

± 0,02 % - вычисление параметров¹ (относительная);

±(0,5+3/АТ) % - измерительный канал тепловой энергии (относительная);

± 0,01 % - погрешность часов (относительная).

2.8 Защита от фальсификации

В целях противодействия попыткам фальсификации результатов измерений, в тепловычислителях приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.

Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания.

В такой же устойчивой к обесточиванию памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров.

Настроечные параметры, определяющие режимы работы тепловычислителя, также хранятся в энергонезависимой памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета на конкретном объекте. Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на дисплей выводится информационное сообщение "#защита!".

В пользовательском и связном интерфейсах тепловычислителей отсутствуют процедуры модификации ПО и накопленных архивов.

Контроль целостности ПО при эксплуатации осуществляется с помощью процедуры самоидентификации - подсчета контрольной суммы исполняемого кода по алгоритму CRC-16. Эта процедура запускается автоматически при входе в справочный раздел меню ("?") и выдает результат вычисления в формате "CRC16:YYYY ", где Y - любая цифра от 0 до 9 или любая из букв: А, В, С, D, Е, F. Доступ ¹ внутрь корпуса тепловычислителя ограничен путем установки пломбы поверителя, как показано на рисунке 3.2. Эта пломба, несущая оттиск поверительного клейма, устанавливается после прохождения поверки тепловычислителя.

3 Сведения о конструкции

Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды. Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, дисплей и оптический порт.

Литиевая батарея расположена удерживается в корпусе специальной скобой с помощью винта. Такое расположение позволяет производить замену батареи непосредственно на месте установки прибора.

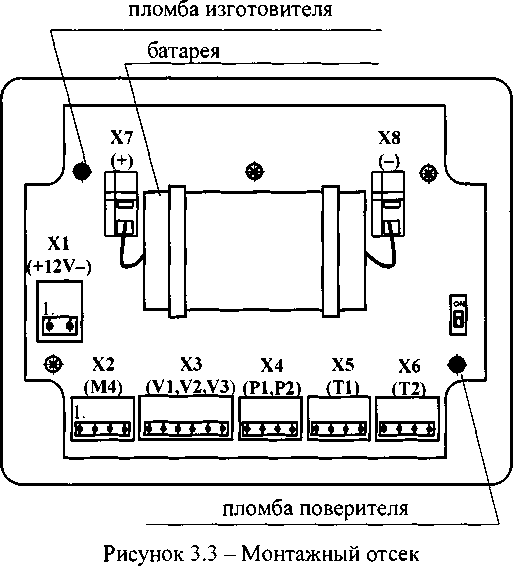

На рисунках 3.1 - 3.3 показано расположение органов взаимодействия с оператором, маркировки, пломб изготовителя и поверителя, а также даны установочные размеры.

Тепловычислитель крепится на ровной вертикальной плоскости с помощью четырех винтов. Корпус навешивается на два винта, при этом их головки фиксируются в пазах петель, расположенных в верхних углах задней стенки, и прижимается двумя винтами через отверстия в нижних углах. Монтажный отсек закрывается крышкой, в которой установлены кабельные вводы, обеспечивающие механическое крепление кабелей внешних цепей. Подключение цепей выполняется с помощью штекеров, снабженных зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на печатной плате. Конструкция крышки монтажного отсека позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять тепловычислитель с эксплуатации - достаточно лишь расчленить штекерные соединители.

дисплей

клавиатура

USB-порт

кабельные вводы

место пломбирования навесной пломбой

места пломбирования мастикой

место пломбирования навесной пломбой

СПТ940

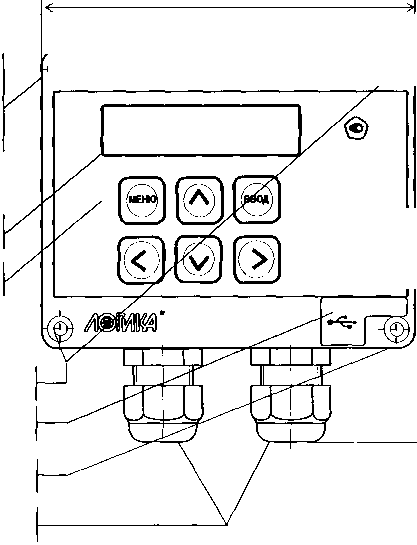

Рисунок 3.1 - Вид спереди

Рисунок 3.2 - Вид сзади

4 Схемы потребления

Понятие схема потребления (СП) объединяет особенности конкретного узла учета: конфигурацию трубопроводов, состав и размещение основного оборудования и средств измерений. Таких схем одиннадцать. Номер схемы - обязательный настроечный параметр. При подготовке базы настроечных параметров он должен быть задан в первую очередь.

Схемы потребления и соответствующие им расчетные формулы приведены в таблице 4.1. Здесь и далее приняты следующие обозначения: Q, Qr- тепловая энергия; VI, V2, V3 - объем; Ml, М2, М3 -масса; tl, t2, t3, tx, At - температура и разность температур; Cl, С2, СЗ - цена импульса; N1, N2, N3 -количество импульсов; pl, р2, рЗ, рх - плотность; hl, h2, h3, hx - энтальпия.

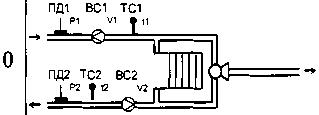

Таблица 4.1 - Схемы потребления

Топология теплообменного контура

V1=C1-N1;V2=C2-N2

At=tl—12

Ml=pl-Vl; M2=p2-V2;

M3=M1-M2; V3=M3/p3

Q=M 1 (h 1 -h2)+(M 1 -M2)-(h2-hx)

Qr=M3(h3-hx)

V1=C1-N1; V2=C2-N2; V3=C3-N3 At=tl-t2

Ml=pl-Vl; M2=p2-V2; M3=p3-V3

Q=M 1 (h l-h2)+M3 (h2-hx)

Qr=M3-(h3-hx)

ПД1 BC1 TC1

V1=C1-N1; V2=C2-N2; V3=C3-N3 At=tl-t2

V3

M) ■

BC3

BC1 TC1 ПД1

BC2 TC2 ПД2

BC3_V3 =©

Приведенные схемы потребления являются базовыми - состав и расположение их элементов могут быть в определенных пределах изменены. Так, на рисунке 4.1 показано использование схемы потребления СП=4 в измененной топологии. Преобразователь объема, подключенный ко входу ВСЗ, установлен для контроля водоразбора ХВС на отдельном трубопроводе.

ПД1 ВС1 ТС1

1 ^V1 f^,1

ПД2 TC2 BC2

If^{2 V2}

-ф-³¹ 'I

Рисунок 4.1 - Модифицированная схема потребления СП=4

Еще один пример использования тепловычислителя совместно с реверсивным расходомером на обратном трубопроводе показан на рисунке 4.2. Такой вариант подключения позволяет использовать только одну схему потребления (СП=2) в отопительный и межотопительный период.

ПД1 ВС1 ТС1

1 ^V1 !' =^=©=L

Рисунок 4.2 Модифицированная схема потребления СП=2.

На обратном трубопроводе используется реверсивный расходомер с двумя выходами. Когда в обратной трубе теплоноситель движется от потребителя к поставщику (отопительный период) сигнал расхода поступает на вход ВС2, а на реверсивном выходе расходомера сигнал отсутствует. Формулу для расчета тепла можно записать следующим образом:

Q=Ml(hl-h2) + (Ml-M2)(h2-hx)

В межотопительный период теплоноситель может двигаться от поставщика к потребителю и по подающему и по обратному трубопроводу. В этом случае сигнал о расходе поступает на вход ВСЗ и отсутствует на входе ВС2, а формула для расчета тепла выглядит так:

Q=Ml(hl-h2) + p2V3(h2-hx).

5 Структура данных

5.1 Разделы главного меню

Все данные, так или иначе характеризующие состояние измеряемой среды и отражающие процесс учета, разбиты на разделы: "ТЕК" (текущие), "АРХ" (архивы), "НАСТР" (база данных настроечных параметров) и "?" (информация о тепловычислителе), навигация по которым осуществляется с помощью многоуровневого меню.

Главное меню содержит наименования разделов данных, информация об электропитании, состоянии ключа защиты и наличии нештатных ситуаций, как показано на рисунке 5.1.

нештатной ситуации

Рисунок 5.1 - Главное меню

Когда тепловычислитель работает на автономном питании на дисплее размещается стилизованное изображение батареи. Для экономии ее ресурса дисплей автоматически гасится, если не выполнялись никакие действия с клавиатурой. При питании прибора от внешнего источника, дисплей включен постоянно, а значок отсутствует.

Наличие стилизованного изображения закрытого замка" & "соответствуют включенному состоянию ключа защиты; при отключенной защите символ замка отсутствует.

Символ "!" мигает на дисплее при наличии любой нештатной ситуации.

Перемещение курсора вдоль строки для выбора какого-либо пункта меню выполняется с помощью клавиш и ^[4>, вход в выбранный пункт - по клавише -б. Возврат на предыдущий уровень меню осуществляется по нажатию клавиши МЕНЮ. Возврат в главное меню также осуществляется при длительном, более одной секунды, нажатии на клавишу МЕНЮ.

В настоящем руководстве не рассматриваются детально все возможные приемы общения с тепло-вычислителем; сведений, приводимых далее на рисунках, достаточно, чтобы, не имея практических навыков, сразу начать работу с ним. На случай какой-либо непонятной ситуации существует простой прием: нажимать клавишу МЕНЮ - это ничем не грозит - столько раз, сколько нужно, чтобы добраться до знакомого изображения на дисплее и с этого места продолжить выполнение процедуры.

Детальный состав каждого раздела данных рассматривается далее на уровне описания структуры каждого из них. На рисунке 5.2 представлена структура данных тепловычислителя.

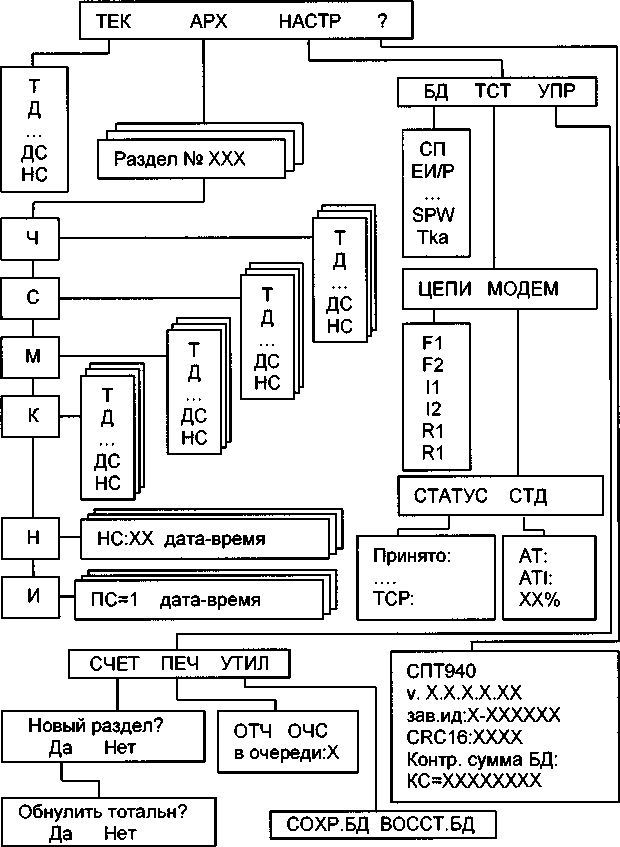

Рисунок 5.2 - Структура данных

5.2 Текущие параметры (ТЕК)

К текущим (ТЕК) отнесены параметры, значения которых меняются во времени, а также активные, имеющие место на данный момент, нештатные ситуации. Список текущих параметров доступен только для просмотра. Ниже приведен полный список параметров; некоторые из них, в зависимости от установленной схемы теплопотребления, не используются в расчетах и не выводятся на дисплей.

На рисунке 5.3 проиллюстрирована последовательность действий при просмотре списка текущих параметров. Значения параметров приведены для примера.

На рисунке приведены последовательные состояния дисплей и порядок нажатия клавиш. Значок СО означает однократное нажатие на клавишу "стрелка вниз", значок 00) - многократное нажатие. Значки ЦЭ| и указывают на то, что параметр можно вывести на дисплей как многократным нажатием клавиши "стрелка вниз", так и многократным нажатием клавиши "стрелка вверх". Это связано с тем, что все списки в приборе организованы по принципу кольца, и их пролистывание возможно как "снизу вверх", так и "сверху вниз".

В тепловычислителе предусмотрены приемы для упрощения работы с меню. Так, при перелистывании списка параметров длительное нажатие на кнопки со стрелками позволяет избежать многократного нажатия - пролистывание происходит автоматически.

Рисунок 5.3 - Просмотр списка текущих параметров.

5.3 Архивы (АРХ)

• 5.3.1 Интервальные архивы (АРХ -Ч, АРХ -С, АРХ -М, АРХ-К)

Интервальные архивы - это списки значений параметров, зафиксированных в определенные моменты времени. В тепловычислителе формируются четыре списка интервальных архивов: часовой (Ч), суточный (С), месячный (М) и контрольный (К).

Значения параметров в часовом, суточном и месячном архивах определяются на часовом, суточном и месячном интервалах архивирования, соответственно. Для параметров, вычисляемых с нарастающим итогом, - времени счета (Ти, Тш, Тн, Тпнп,Тмах, Tdt, Тэп, Тф), тепловой энергии (Q, Qr), объемов (VI, V2, V3) и масс (Ml, М2, М3) - это приращения их значений на упомянутых интервалах. Для измеряемых параметров - температуры и давления (tl, t2, Pl, Р2) - их средневзвешенные по массе значения, вычисленные с учетом констант; для температур и давлений tx, и Рх) - их среднеарифметические значения. В случае, когда значение массы равно нулю, в архивы будут положены последние из измеренных на интервале архивирования значения температур и давлений tl, t2, Pl, Р2.

Кроме параметров, имеющих количественное выражение, в часовых, суточных и месячных архивах содержится информация о наличии нештатных ситуаций и диагностических сообщений. Если на интервале архивирования имело место, хотя бы на некоторое время, какое-то событие (нештатная ситуация и/или диагностическое сообщение), номер события заносится в архив, причем делается это однократно, не зависимо от того сколько раз она появлялась.

Контрольный архив формируется один раз в сутки - в расчетный час. Этот архив содержит значения всех текущих параметров, а также номера действующих на момент записи архива, нештатных ситуаций и диагностических сообщений.

Интервальные архивы различаются объемами: для каждого параметра часовой архив содержит 2000 архивных записей, суточный и контрольный - 400 и месячный - 100.

Создание архивных записей за истекший интервал архивирования синхронизировано с окончанием этого интервала. Очевидно, что окончание каждого часового интервала совпадает с окончанием каждого часа (по часам тепловычислителя). Время окончания суточных и месячных интервалов - расчетный час (ЧР) - задается в базе настроечных данных. Окончание месячных интервалов определяется, кроме расчетного часа, еще и расчетными сутками (СР), которые также задаются в базе данных.

Пуск, останов счета и очистка архивов в тепловычислителе не предусмотрены, архивирование никогда не прекращается. А удаление архивных записей происходит только в случае, когда вновь создаваемая запись заменяет наиболее старую из ранее созданных, которая безвозвратно теряется.

В тепловычислителе предусмотрена команда НОВЫЙ РАЗДЕЛ. Эту команду можно использовать, например, при пуске в тестовую или коммерческую эксплуатацию узла учета, при изменении базовых настроечных параметром или при замене батареи. При выполнении этой команды создается новый раздел архивов (часового, суточного, месячного, контрольного, изменений и диагностического), которому автоматически присваивается порядковый номер. С момента создания нового раздела именно к нему по умолчанию будет происходить обращение, если пользователь захочет посмотреть данные архивов. Записи из предыдущих разделов также можно будет просмотреть на дисплее.

Архивные записи сопровождаются указанием даты и времени их создания. Например, запись в часовом архиве за интервал времени с 13 до 14 часов 31 декабря 2010 года будет датирована как ”31-12-10 14:00", а за интервал с 23 до 24 часов - как "01-01-11 00:00".

Тепловычислитель позволяет просматривать интервальные архивы на табло двумя способами. Во-первых, можно "пролистывать" список архивных параметров за выбранный интервал. Другой способ - просмотр одного параметра, при изменении даты (времени). Оба этих способа проиллюстрированы на рисунке 5.4.

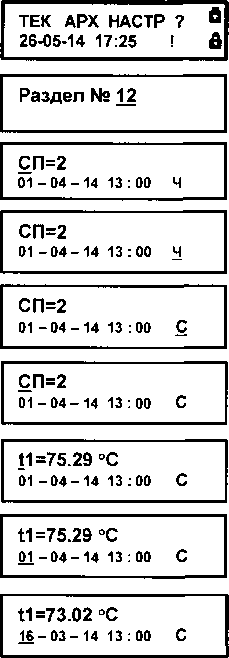

Рисунок 5.4 - Просмотр интервального архива

[ввод]

• 5.3.2 Архив изменений (ПРИБОР-АРХ-И)

В архиве изменений сохраняется информация об изменениях, произведенных в настроечных параметрах и операции создания нового раздела.

Объем архива - 2000 последних изменений.

Каждая запись архива содержит обозначение параметра, присвоенное значение и метку "дата-время", когда произошло изменение.

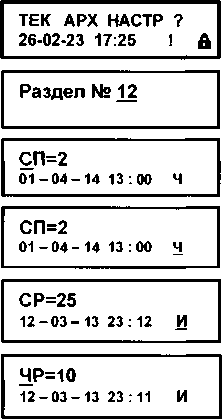

Пример просмотра архива изменений изображен на рисунке 5.5.

Рисунок 5.5 - Просмотр архива изменений

[ввод]

• 5.3.3 Архив событий (ПРИБОР-АРХ-Н)

В архиве в хронологическом порядке хранятся записи о событиях, фиксируемых системой диагностики тепловычислителя. Объем архива составляет 2000 записей.

Каждая запись содержит номер события (нештатной ситуации НС или диагностического сообщения ДС), признак возникновения/снятия ("+" или соответственно), а также метку с датой и временем произошедшего события. Просмотр архива осуществляется аналогично просмотру архива изменений.

5.4 Раздел настройка (НАСТР)

• 5.4.1 База настроечных данных (НАСТР-БД)

  Наименование параметра	Краткое описание
  СП	Номер схемы потребления {0... 10}. Схему выбирают, руководствуясь разделом 4 настоящего руководства. Этот параметр необходимо задать до назначения остальных параметров, так как номенклатура параметров БД зависит от выбранной схемы. После изменения параметра СП рекомендуется выполнить команду "Новый раздел".
  ЕИ/Р	Единицы измерений давления {0; 1; 2}. 0 - [кгс/см2]; 1 - [МПа]; 2 - [бар].
  ЕИ/Q	Единицы измерений тепловой энергии {0; 1; 2}. 0 - [Гкал]; 1 - [ГДж]; 2 - [МВт ч].
  ТО	Время отсчета. Служит для установки внутренних часов тепловычислителя. Задается в формате часы-минуты-секунды. Диапазон задания часов - от 00 до 23, минут - от 00 до 59, секунд - от 00 до 59. Изменение времени отсчета, так же как и даты отсчета, приводит к изменению естественного порядка ведения архивов.
  до	Дата отсчета. Служит для установки календаря тепловычислителя. Задается в формате день-месяц-год; диапазон задания дня - от 01 до 31, месяца - от 01 до 12, года - от 00 до 99. Изменение этого параметра влечет за собой изменение естественного порядка ведения архивов.
  РКЧ	Разовая корректировка хода часов {-99. ..99} [с]. Параметр служит для однократного выполнения корректировки часов тепловычислителя. Корректировку допускается выполнять не более одного раза в сутки. После выполнения корректировки значение параметра автоматически обнуляется. Для запуска процедуры корректировки в тепловычислитель вводится значение параметра РКЧ, равное величие поправки текущих показаний времени, выраженной в секундах. Собственно коррекция хода часов осуществляется после ввода параметра РКЧ. Непосредственно после проведения коррекции в архиве изменений создается запись: "Корр, часов" Ввод нового значения параметра РКЧ будет возможен после наступления новых календарных суток. При этом в архиве изменений после наступления новых суток создается запись: "РКЧ разблок.".
  СР	Расчетные сутки. Определяют дату окончания месячных интервалов архивирования. Задаются в диапазоне от 01 до 28 суток.
  ЧР	Расчетный час. Определяет время окончания суточных и месячных интервалов архивирования. Задается в диапазоне 00...23 ч.
  ПЛ	Перевод часов на зимнее и летнее время. При назначении ПЛ=0 перевод часов не осуществляется. Если ПЛ=1 автоматически будет осуществлен перевод часов на час назад в 3 часа ночи последнего воскресенья октября и на час вперед в 2 часа ночи последнего воскресенья марта.
  tXK	Константа температуры холодной воды {0... 100 °C}. Используется в вычислениях при отключенном термометре холодной воды или при его неисправности. Обычно назначают в соответствии с договором на поставку тепла и теплоносителя. При расчетах по константам txK=0 и Рхк=0 энтальпия холодной воды принимается равной нулю.

  Наименование параметра	Краткое описание
  Рхк	Константа давления холодной воды {0... 16 кг/см2, бар; 0... 1,6 МПа}. Обычно назначают в соответствии с договором на поставку тепла и теплоносителя. При расчетах по константам txK=0 и Рхк=0 энтальпия холодной воды принимается равной нулю.
  ТС	Тип подключаемых датчиков температуры. 0 - 100П; 1 -PtlOO; 2- 100М Выбирают, руководствуясь маркировкой ТС в его паспорте. Допускается применение только однотипных термометров сопротивления.
  СО	Способ осреднения значений температуры и давления {0; 1}. О-в архивах фиксируются средневзвешенные значения; 1 - в архивах фиксируются среднеарифметические значения.
  tk1, tn2, tn3	Константа температуры по трубопроводу 1,2иЗ {0...175 °C}. Заменяет измеренное значение температуры соответствующего датчика при выходе этого значения за пределы 0-176 °C или при отсутствии датчика. Обычно выбирают в соответствии с договором на поставку тепла и теплоносителя, например, с графиком регулирования для среднесезонной температуры воздуха.
  пд	Признак использования датчиков избыточного давления {0; 1; 2}: 0 - датчики не используется (Р1=Рк1 и Р2=Рк2); 1 - датчики используется (диагностическое сообщение/нештатная ситуация ДС08/НС08 при 0>Р1> 1,03ВП1 и ДС09/НС09 при 0>Р2>1,03ВП2); 2 - датчики используется (диагностическое сообщение/нештатная ситуация ДС08/НС08 при 0>Р 1> 1,03ВП 1 ДС09/НС09 при 0>Р2>1,03ВП2), результаты измерения давления отображаются в списке текущих параметров, но для определения энтальпии не используются.
  ВП1, ВП2	Верхний предел диапазона измерений датчиков избыточного давления ПД1 и ПД2 {0... 16 кг/см2, бар; 0... 1,6 МПа}. Назначают, руководствуясь данными паспортов на датчики давления.
  Рк1, Рк2, РкЗ	Константа избыточного давления по трубопроводу 1,2иЗ {0...16 кг/см2, бар; 0... 1,6 МПа}. Заменяет измеренное значение давления соответствующего датчика при выходе этого значения за пределы 0-1,03-ВП или при отсутствии датчика. Обычно выбирают в соответствии с договором на поставку тепла и теплоносителя, например, максимально возможное значение для соответствующего трубопровода.
  С1, С2, СЗ	Цена импульса датчика объема {0,000000...9,999999 м3}. Цену импульса ВС задают согласно паспорту на датчик объема.
  Gb1, Gb2, Gb3	Верхний предел диапазона измерений объемного расхода соответствующего датчика объема {0... 99999,99 м3/ч}. Если текущий расход превышает значение верхнего предела, то формируется диагностическое сообщение. Задают согласно паспорту на датчик объема.
  Gh1, Gh2, Gh3	Нижний предел диапазона измерений объемного расхода соответствующего датчика объема {0...99999,99 м3/ч}. Если текущий расход оказывается ниже нижнего предела, то формируется диагностическое сообщение. Задают согласно паспорту на датчик объема.
  Gk1, Gk2, Gk3	Константа расхода по трубопроводу 1, 2 и 3 (0...99999,99 м3/ч). В случае назначения KG= 1 или KG=3 заменяет измеренное значение расхода через соответствующий датчик объема при G>Gb.

  Наименование параметра	Краткое описание
  KG	Контроль расхода (0; 1; 2; 3). Параметр задает правило работы прибора при выходе текущих значений расхода Gl, G2, G3 за границы диапазонов соответственно Gh1...Gb1, Gh2...Gb2 и Gh3...Gb3: - при KG = 0 - формирование сообщения ДС/НС': ДС12/НС12 npHGl>Gel и ДС13/НС13 npH0<Gl<GHl; ДС14/НС14 при G2>Gb2 и ДС15/НС15 при 0<G2<Gh2; ДС 16/НС16 при G 1>Gb3 и ДС 17/НС17 при 0<G3<Gh3; - при KG = 1 - то же, что при KG=0 и интегрирование объемов с использованием констант: GkI npHGl>Gel wihGhI npH0<Gl<GHl; Gk2 при G2>Gb2 или Gh2 при 0<G2<Gh2; Gk3 при G1>Gb3 или Gh3 при 0<G3<Gh3.
  НМ	Уставка на небаланс масс {0,0000...0,0400}. Определяет границы, в пределах которых будут фиксироваться события с номерами 18, 19 и 20. При (М1 ч-М2ч)<(-НМ) М 1 ч, происходит активизация диагностируемой ситуации ДС18. При (-НМ) М1ч < (М1ч-М2ч) < 0, происходит активизация диагностируемой ситуации ДС19. При 0< (М1 ч-М2ч) < HMM 1 ч, происходит активизация диагностируемой ситуации ДС20. Определяется с учетом класса точности используемых в составе теплосчетчика расходомеров. Например, для расходомеров с относительной погрешностью 2% возможно задать значение НМ равное (2+2)/100=0,04. Параметр задается только для схем 0, 2, 4 и 8.
  Мк	Константа часовой массы {0...99999,99 т/ч}. При вычислениях тепловой энергии (на интервале в один час) для схем 0, 2, 4 и 8 заменяет вычисленное значение (М1 ч-М2ч), в соответствии с алгоритмом, задаваемым параметром AM. Если в договоре с энергоснабжающей организацией не оговаривается иное, то параметр Мк задают равным нулю.
  АМк	Алгоритм использования константы Мк. В качестве значения параметра задается список номеров событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться константа Мк вместо измеренного значения (М1ч-М2ч). Значение параметра равное "#н/д" указывает на то, что алгоритм не используется. Параметр задается только для схем 0, 2, 4 и 8.
  Qk	Константа часового тепла {0...9999,99} [Гкал, ГДж, МВт ч].
  AQk	Алгоритм использования константы Qk. В качестве значения параметра задается список событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться значение Qk вместо измеренного значения Q. Значение параметра равное "#н/д" указывает на то, что алгоритм не используется.
  NT	Сетевой номер {0...99}. Используется в запросах со стороны компьютера или другого оборудования передачи данных. При параллельном подключении нескольких тепловычислителей их сетевые номера должны различаться, в противном случае приборы не могут быть однозначно опознаны. При работе одиночного прибора с любым из перечисленных типов оборудования сетевой номер можно не задавать.

¹ Подробно о сообщениях ДС и НС см. в главе 6.

² Здесь и далее в таблице под термином "сеть" понимается Интернет или другая вычислительная сеть.

Списки настроечных данных всегда доступны для просмотра. Любой параметр может быть выведен на табло путем пролистывания списка клавишами Л и "О’. При выводе на табло на первой строчке индикатора расположено обозначение и значение параметра, на второй - краткое название параметра. В тепловычислителе предусмотрены приемы для ускорения работы с меню. Так, при перелистывании списка параметров длительное нажатие на кнопку Л или Л позволяет избежать многократного нажатия - перелистывание происходит автоматически. При вводе параметра можно использовать "старое" значение. Чтобы вывести "старое" значение необходимо повторно нажать клавишу ВВОД.

Ввод и изменение настроечных данных выполняются в так называемом незащищенном режиме, когда переключатель защиты данных находится в нижнем положении. При его установке в верхнее положение любые изменения данных блокируются, а на табло возникает стилизованное изображение замка.

Однако, если по условиям эксплуатации необходимо изменять значения каких-либо параметров без распломбирования прибора, то это возможно предусмотреть при их описании в базе данных. Такие параметры помечаются на дисплее символом открытого замка «Г и называются оперативными.

Ввод данных начинается и завершается по нажатию клавиши ВВОД, и осуществляется клавишами <=■ и ■=> (выбор знакоместа), Л и Л (выбор цифр от 0 до 9 и символов и Предусмотрена также возможность удаления одного или нескольких символов в значении параметра. Для этого, курсор передвигают на позицию после символов, которые должны быть удалены, клавишами Л и Л выбирается значок ("забой"), далее клавиша нажимается столько раз, сколько символов должно быть удалено.

Ряд настроечных параметров допускают возможность ввода значения "#н/д" (нет данных). Для ввода значения "#н/д" клавишей Л выбирается значок

Для установки (снятия) признака оперативного параметра необходимо нажать клавишу ВВОД, предварительно нажав и удерживая клавишу <='.

На рисунке 5.6 проиллюстрирована последовательность действий при вводе данных, установке признака оперативного параметра и при автоматическом пролистывании списка. Значения параметров приведены для примера.

[ ввод ]

[ ввод ]

[ Ф ] + [ввод ]

m

нажать и удерживать

УН=0 уставка ниж.

Рисунок 5.6 - Работа с настроечными параметрами.

• 5.4.2 Тестовые режимы (НАСТР-ТСТ)

Режим ЦЕПИ (НАСТР -ТСТ-ЦЕПИ)

Режим МОДЕМ (НАСТР-ТСТ-МОДЕМ)

В этом режиме доступен ряд сервисных функций для работы с телефонными и GSM-модемами.

Тест СТАТУС (НАСТР-ТСТ-МОДЕМ-СТАТУС)

В этом тесте на дисплей тепловычислителя выводятся сведения о количестве принятых и полученных данных.

Если тепловычислитель настроен на работу с модемом в качестве TCP-сервера или ТСР-клиента (первая цифра настроечного параметра КИ2 равна "2" или "3"), то на дисплей дополнительно будет выведена информация о состоянии подключения тепловычислителя к сети. Эта информация будет содержать данные РРР подключения, присвоенный провайдером IP-адрес и состояние TCP-сессии. Пролистывание информации на дисплее осуществляется с помощью клавиш И и U.

Тест стандартных функций модема (НАСТР-ТСТ-МОДЕМ-СТД)

Тест позволяет судить о правильности подключения и настройки (инициализации) модема.

Если настройка и подключение модема к прибору выполнены правильно (согласно рекомендациям, опубликованным на сайте www.logika.spb.ru), результатом выполнения теста должно быть сообщение ОК, выводимое на дисплей прибора в ответ на команду АТ (рисунок 5.7). Во второй строке будет отображаться команда ATI и ответ на эту команду от модема. Обычно в ответ на команду ATI модем выдает заводскую идентификацию. Приведенный на рисунке 5.7 ответ "MC52i" дан для примера.

АТ: ОК

ATI:MC52i

Рисунок 5.7 - Изображение на табло при успешном выполнении теста

При возникновении ошибок или при отсутствии ответов модема на дисплей будет выведено сообщение Ошибка или Нет ответа.

Пролистывание информации на дисплее осуществляется с помощью клавиш И и -0-. Пример выводимой информации при пролистывании приведен на рисунке 5.8.

Рисунок 5.8 - Информация, выводимая на дисплей в режиме НАСТР-ТСТ-МОДЕМ-СТД.

• 5.4.3 Команды управления (НАСТР-УПР)

Управление счетом (НАСТР-УПР-СЧЕТ)

В процессе эксплуатации тепловычислителя возникают ситуации, когда необходимо начать счет заново. Такая операция может потребоваться, например, при пуске узла в эксплуатацию, при изменении базовых настроечных параметров, таких как схема потребления (СП), единицы измерения (ЕИ/Р, ЕИ/Q) или при изменении параметров, связанных с хронологией архивирования или работой счетчиков времени (ТО, ДО, СР, ЧР). Для этой цели в тепловычислителе предусмотрена команда НОВЫЙ РАЗДЕЛ, доступная в пункте меню (НАСТР-УПР-СЧЕТ). Выполнение этой команды возможно только в случае, когда переключатель защиты находится в нижнем положении (защита снята).

При входе в пункт меню СЧЕТ пользователю будет предложено выполнить команду НОВЫЙ РАЗДЕЛ. После подтверждения оператора (команда ДА) на дисплее появится запрос на обнуление тотальных счетчиков масс, объемов и времен. Далее создается новый раздел архива. Новому разделу автоматически присваивается порядковый номер, увеличенный на единицу от предыдущего.

Разделы с меньшими номерами не удаляются, а остаются в энергонезависимой памяти тепловычислителя и доступны для просмотра на табло.

В тепловычислителе нет команд, выполняющих обнуление архива, управляющих пуском или остановкой счета. Тепловычислитель всегда считает, создает архивы, увеличивает показания тотального счетчика времени интегрирования. Старые архивные записи хранятся до тех пор, пока не будут заменены на новые. А это происходит, когда архив полностью заполнен. Когда наступает время сохранить новую архивную строку, тепловычислитель ищет самую "старую" архивную запись и заменяет её на новую.

Сохранение и восстановление настроечных параметров

При входе в этот пункт меню НАСТР-УПР-УТИЛ пользователю будут доступны команды для сохранения в (СОХР.БД) и восстановления (ВОССТ.БД) значений всех настроечных параметров.

Операция сохранения настроечных параметров может оказаться полезной, например, при отправке тепловычислителя на поверку, поскольку поверка предусматривает изменение всех настроечных параметров. Таким образом, вернувшийся после поверки тепловычислитель имеет заводские настройки. В этой ситуации операция восстановления поможет немедленно вернуть использовавшиеся до поверки настройки тепловычислителя.

Выполнение команд сохранения и восстановления возможно только в случае, когда переключатель защиты данных находится в нижнем положении (защита отключена).

Команда СОХР.БД (НАСТР-УПР-УТИЛ-СОХР.БД)

При выборе этой команды копия текущей базы данных будет сохранена в энергонезависимой памяти тепловычислителя в виде файла. Имя файлу будет присвоено автоматически. Это имя, а также дата и время его создания отображаются на дисплее непосредственно после выполнения команды.

При создании новых файлов автоматически удаляются наиболее старые, таким образом, что общее количество сохраненных файлов будет не более пяти.

Команда ВОССТ.БД (НАСТР-УПР-УТИЛ-ВОССТ.БД)

При выборе этой команды пользователю будет предложено выбрать файл, из которого необходимо восстановить значения настроечных параметров. Выбор осуществляется с помощью кнопок И и И, подтверждение выбора - кнопка ВВОД.

Восстановление настроечных параметров будет сопровождаться записью в архиве изменений "Загрузка БД из DB" и сообщениями обо всех внесенных изменениях.

5.5 Справочный раздел ("?")

В справочном разделе приводятся сведения об обозначении модификации тепловычислителя, номере версии ПО (Х.Х.Х.Х.ХХ), заводском идентификаторе (ZZZZZZZ), цифровом идентификаторе ПО (контрольной сумме исполняемого кода - YYYY), вычисляемой по алгоритму CRC-16, контрольной сумме значений настроечных параметров (ХХХХХХХХ).

Раздел содержит три информационных экрана, изображенные на рисунке 5.9, переход между которыми осуществляется с помощью кнопок И и И.

СПТ940

Версия Х.Х.Х.Х.ХХ

Зав. ид.: К-7727777 CRC16:YYYY

Контр, сумма БД: КС=ХХХХХХХХ

Рисунок 5.9 - Информация в справочном разделе меню

6 Диагностика

Существует множество обстоятельств, в силу которых значения измеряемых параметров, а также режимов функционирования тепловычислителя и внешнего оборудования могут лежать вне определенных пределов. Эти события диагностируются по заданным критериям, а по результатам диагностики тепловычислитель может формировать диагностическое сообщение (ДС), которое будет отображаться в разделе текущих параметров, а также фиксироваться в архивах. Возникновение тех или иных событий может повлиять на вычислительные процедуры.

Любое из событий тепловычислитель может отнести к нештатным ситуациям (НС), если такая реакция предусмотрена при назначении параметра АНС. При наличии хотя бы одного события, расцениваемого как нештатная ситуация (НС) изменяется порядок интегрирования счетчиков времени Тш и Тн.

В течение всего времени, пока имеет место хотя бы одна нештатная ситуация на дисплее это сопровождается характерным миганием символа "!" в правой нижней четверти дисплея.

Ниже приведен полный перечень диагностических сообщений. Для их устранения, возможно, требуется вмешательство обслуживающего персонала.

7 Контроль параметров, алгоритмы подстановок

Существуют случаи, когда измеренные или вычисленные значения не используются в дальнейших расчетах и не попадают в архив. Связано это с тем, что вычислитель контролирует ряд параметров, проверяя их на корректность или на соответствие диапазону измерений, а при выходе за допускаемые пределы использует константы.

7.1 Контроль объемного расхода

Тепловычислитель, контролируя измеренное значение объемного расхода, фиксирует диагностическое сообщение, если текущий расход G превышает заданное в настроечных параметрах значение верхнего предела измерений преобразователя объема Gb. Соответствующее событие фиксируется также в том случае, когда значение текущего расхода Gt удовлетворяет условию 0<G<Gh.

Значения объемного расхода сами по себе не входят в уравнения измерений тепловой энергии и массы. Однако при назначении настроечного параметра KG=1, выход значения расхода из диапазона Gh...Gb повлечет за собой изменений данных учета. На время Т], когда G>Gb объем теплоносителя будет рассчитываться не по количеству пришедших от ВС импульсов, а по формуле V=Gk ti. Аналогично, на время Т2, когда 0<G<Gh объем теплоносителя рассчитывается как V=Ght2. При назначении настроечного параметра KG=0 объем всегда рассчитываются пропорционально количеству пришедших импульсов. Показания расхода приравниваются нулю, если импульсы от ВС поступают реже, чем раз в 20 минут.

Рисунок 7.1 - Контроль объемного расхода и условия перехода на константы при KG=1

Рисунок 7.2 - Контроль объемного расхода при KG=0

7.2 Контроль температуры и давления

Сигналы от термометров сопротивления и датчиков давления измеряются раз в 2 минуты. Исключением являются случаи, когда к тепловычислителю подключено внешнее питание или включен дисплей. При этом процедура измерения производится раз в 2 секунды.

Тепловычислитель контролирует измеренные текущие значения температур tl и t2 проверяя их на соответствие диапазону 0... 176 °C. Если текущее значение температуры вышло за указанные пределы, то вместо неё в расчеты подставляется константа с активизацией соответствующего диагностического сообщения, что проиллюстрировано на рисунке 7.3.

Рисунок 7.3 - Контроль температуры и условия использования констант

Текущее значение давления Р1 контролируется на соответствие диапазону 0...1,03ВП1, давления Р2 - на соответствие диапазону 0... 1,03 ВП2. Если измеренные значения вышли за границы указанных диапазонов, то возникают соответствующие диагностические сообщения, а в расчет идут константы давления Р1к, Р2к (см. рисунок 7.4). В случае, когда датчики давления не используются (заданы нулевые значения настроечных параметров ПД1 и ПД2) диагностические сообщения не возникают, а расчеты всегда происходят по константам. Еще один режим, предусмотренный в тепловычислителе обеспечивает измерение текущих значений давления, но в расчетах эти измерения не используются. Такой режим может быть задан при задании значений настроечных параметров ПД1=2, ПД2=2.

ПД1=0; ПД2=0;

ПД1=2;ПД2=2

Рисунок 7.4 - Контроль давления и условия для перехода на константы

7.3 Контроль разности "часовых масс"

В схемах потребления 0, 2, 4 и 8 при расчете количества теплоты используется разность АМч = (М1ч-М2ч). В конце каждого часа для указанных схем потребления проверяется значение разности масс АМч, а по результатам проверки формируются диагностические сообщения ДС18, ДС19 или ДС20, как это показано на рисунке 7.5.

Значения АМч, используемое при расчете количества тепла, может быть заменено на значение константы Мк. Такая замена может происходить в случае возникновения событий, перечисленных при задании параметров АМк. На рисунке 7.6 показано, как будет происходить замена при назначениях: АМк= 19,20. Если расчет тепловой энергии требуется вести по измеренному значению АМч, то следует задавать АМк=#н/д, что проиллюстрировано на рисунке 7.4.

Заданы следующие значения настроечных параметров: АМк=#н/д (константа Мк не используется).

Рисунок 7.5 - Контроль разности часовых масс АМч = (Ml ч-М2ч)

Заданы следующие значения настроечных параметров: АМк= 19,20 (использование константы Мк при наличии ДС19 или ДС20).

Рисунок 7.6 - Пример использования алгоримов подстановок по результатам контроля разности часовых масс

7.4 Контроль батареи

Диагностическое сообщение ДС00 возникает при падении напряжения батареи ниже 3,2 В, что говорит о необходимости её замены. Это событие будет сопровождаться характерным миганием значка батареи в главном меню.

7.5 Контроль питания

Тепловычислитель постоянно контролирует наличие внешнего питания на разъеме XI при назначении. Отсутствие внешнего питания сопровождается диагностическим сообщением ДС01.

7.6 Контроль параметров по уставкам

Иногда бывает необходимо контролировать значения текущих параметров. В тепловычислителе для этого предусмотрен механизм уставок. Любой из текущих параметров может автоматически контролироваться по критерию выхода за пределы назначенных границ, называемых уставками. Уставка верхняя (УВ) определяет верхнюю границу диапазона, уставка нижняя (УН) - нижнюю. Для указания текущего параметра, подлежащего контролю, служит настроечный параметр КУ. В тепловычислителе предусмотрена возможность контроля до пяти текущих параметров, для каждого из которых предназначена соответствующая группа из трех настроечных параметров: УВ, УН, КУ. Правила контроля представлены в таблице 7.1

Таблица 7.1 Правила контроля по уставкам

Пример назначения настроечных параметров в разделе БД: КУ 1=9, УВ1=175, УН1=3. Такие назначения по первой паре уставок (УВ1 и УН1) определяют, что при выходе значения разности температур dt за пределы диапазона 3... 175 °C возникнет ДСОЗ.

7.7 Контроль "часового тепла", алгоритм использования константы Qk

Возможны ситуации, когда требуется чтобы тепловычислитель интегрировал тепловую энергию с использованием константы. Для реализации этого предусмотрены настроечные параметры Qk и AQ. На время тз, когда имеет место любое событие из списка AQ, количество тепловой энергии будет рассчитываться а по формуле Q = Qk • тз.

В качестве примера используем следующие назначения:

Qk=0

AQk=2,10,11

При таких значениях константа Qk, равная нулю, будет использована при значении разности температур ниже 3 °C (событие с номером 02), а также при выходе значений температур tl и/или t2 за допустимые пределы (события 10 и/или 11, соответственно).

7.8 Контроль соблюдения температурного графика

Тепловычислитель позволяет контролировать температуру в обратном трубопроводе на соответствие температурному графику.

При назначении КТГ=1 тепловычислитель по текущей температуре в подающем трубопроводе рассчитывает допустимую (по заданному графику) температуру в обратном трубопроводе. В случае, если текущая температура в обратном трубопроводе превышает допустимую, то активизируется признак ДС22.

Для задания точек температурного графика в тепловычислителе предусмотрен ряд параметров: для ввода температур подающего трубопровода параметры tnl ...tn5; температур обратного трубопровода tol ...to5.

Рассмотрим в качестве примера температурный график, приведенный на рисунке 7.7.

Рисунок 7.8 - Пример температурного графика.

Основываясь на данных температурного графика можно задать следующие значения настроечных параметров:

• - для подающего трубопровода tnl=65, tn2=66, tn3=l46,1, tn4=150, tn5=0;

• - для обратного трубопровода tol=37,8, to2=36,9, to3=66, l, to4=69, tn5=0.

Если договор теплоснабжения допускает некоторое отклонение от графика, то для обратного трубопровода значения tol... to5 задаются с учетом этого отклонения. Если при задании графика были допущены грубые ошибки (например, не соблюдено условие монотонности), то тепловычислитель активизирует диагностическое сообщение ДС21.

Системы теплоснабжения весьма инерционны, поэтому, временные превышения температуры обратного трубопровода над температурой, заданной графиком в ряде случаев могут быть неизбежны. Поэтому, для анализа ситуации возможно использовать не столько сам факт этого превышения, сколько длительность периода работы с превышением графика. Контроль длительности можно вести с использованием одного из таймеров СТ1... СТЗ.

7.9 Контроль времени работы

Для учета и контроля времени работы в тепловычислителе предусмотрено несколько счетчиков времени (таймеров). Таймеры позволяют контролировать длительность тех или иных событий, фиксируемых тепловычислителем. Тотальные значения таймеров, а также их приращения на интервалах архивирования сохраняются в памяти тепловычислителя и в дальнейшем могут быть использованы при подготовке ведомостей учета. Ниже даны обозначения и характеристики таймеров.

Таймер Ти (время счета)

Этот таймер всегда запущен, его останов не предусмотрен. Таймер Ти, также как и другие таймеры, может быть обнулен в результате создания нового раздела.

Таймер Тш (время штатной работы)

Таймер интегрирует на протяжении всего периода отсутствия активных нештатных ситуаций.

Таймер Тн (время действия нештатных ситуаций)

Начало интегрирования этого таймера синхронизировано с появлением любой нештатной ситуации. Пока хотя бы одна нештатная ситуация активна этот таймер работает.

Таймер Tmin (время работы узла при расходах ниже минимального)

Таймер интегрирует на протяжении всего периода действия события (событий) перечисленных в списке ATmin. Заводские настройки (ATmin=13) обеспечивают нарастание значения таймера при фиксации события с номером 13, когда измеренное значение расхода по подающему трубопроводу ниже нижнего предела (G1<Gh1).

Таймер Тмах (время работы узла при расходах выше максимального)

Таймер интегрирует на протяжении всего периода действия события (событий) перечисленных в списке АТтах. Заводские настройки (АТтах=12) обеспечивают нарастание значения таймера при фиксации события с номером 12, когда измеренное значение расхода по подающему трубопроводу выше верхнего предела (G1>Gb1).

Таймер Tdt (время работы узла прн разности температур ниже 3°С)

Таймер интегрирует на протяжении всего периода действия события с номером 02, когда измеренная разность температур менее 3°С (dt<3).

Таймер Тэп (время отсутствия электропитания)

Таймер интегрирует на протяжении всего периода действия событий, расцениваемых как отсутствие электропитания. Список этих событий задается в настроечном параметре АТэп.

Таймер Тф (время функционального отказа)

Таймер интегрирует на протяжении всего периода действия любого из событий, расцениваемых как функциональный отказ. Список этих событий задается в настроечном параметре АТф.

Заводские настройки предполагают, что функциональным отказом считается выход измеренного значения температуры tl или t2 за пределы измерений диапазона О...175°С (события с номерами 10 и/или 11).

Таймеры СТ1...СТЗ.

Группа из 3 таймеров позволяет гибко учитывать время действия различных событий, а также их комбинаций. Для задания алгоритмов работы каждого из таймеров СТ1, СТ2, и СТЗ предусмотрены соответствующие настроечные параметры СТ1, СТ2, и СТЗ. Появление диагностического сообщения или нештатной ситуации, с номером указанном в списке настроечного параметра будет вызывать запуск соответствующего таймера.

Например, можно учитывать время, когда объемный расход через преобразователь объема ВС1 превышал верхний предел с помощью таймера СТ1. Для этого необходимо назначить "АСТ1 = 12".

Если назначить "ACT 1=12,14,16", то таймер СТО 1 будет интегрировать всё время, пока хотя бы один из объемных расходов Gl, G2, G3 будет выше своего верхнего предела.

Предусмотренные в тепловычислители механизмы работы с таймерами позволяют вести учет времени и в более сложных ситуациях.

8 Передача данных на внешние устройства

8.1 Способы передачи

Для связи с тепловычислителем возможно использовать различные способы: временное непосредственное подключение через USB порт, постоянное непосредственное подключение через порт М4, через телефонную линию, посредством модема, через локальную или глобальную вычислительные сети.

Накопитель АДС91 карманное устройство, позволяющее считать и переносить данные тепловычис-лителя.

8.2 Программное обеспечение

Для считывания данных на компьютер и подготовки отчетов служит программа ПРОЛОГ, входящая в комплект поставки тепловычислителя. Полученные данные сохраняются, систематизируются, и могут быть распечатаны в виде отчета произвольной формы, либо экспортированы в любой из форматов: .xls, .rtf, .txt, .html.

Однако возможности автоматизированного сбора данных этим не ограничиваются - поставляемый в комплекте с тепловычислителем ОРС-сервер, предоставляет возможность доступа ко всей информации о теплопотреблении, имеющейся в приборе.

Подготовку базы настроечных параметров удобно проводить с использованием программы КОНФИГУРАТОР.

Для считывания данных на мобильные устройства под управлением ОС Android предназначена программа НАКОПИТЕЛЬ.

9 Безопасность

Тепловычислители соответствуют требованиям ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.

Источник постоянного тока, используемый для организации внешнего питания тепловычислителя, должен иметь встроенную защиту от короткого замыкания в цепи нагрузки, а его выходные цепи должны быть гальванически изолированы от сети питания.

10 Подготовка к работе

10.1 Общие указания

После распаковки тепловычислителя необходимо проверить его комплектность на соответствие паспорту. Затем тепловычислитель помещают не менее чем на сутки в сухое отапливаемое помещение; только после этого его можно вводить в эксплуатацию.

На время проведения монтажных работ, когда крышка монтажного отсека снята, следует обеспечить защиту от попадания пыли и влаги внутрь корпуса тепловычислителя. Рекомендуется его установку выполнять в последнюю очередь, по окончании монтажа электрических цепей.

10.2 Монтаж электрических цепей

Подключение датчиков и прочего внешнего оборудования к тепловычислителю выполняют многожильными кабелями. После разделки концов кабелей под монтаж их пропускают через установленные на крышке монтажного отсека кабельные вводы, после чего заворачивают накидные гайки настолько, чтобы обеспечить механическую прочность закрепления кабелей и обжим сальниковых уплотнителей. Концы жил закрепляют в штекерах, снабженных зажимами. Максимальное сечение каждой жилы составляет 0,5 мм². Диапазон диаметров используемых кабелей ограничивается конструкцией кабельных вводов и составляет 5-10 мм. Конструкция кабельных вводов обеспечивает, при использовании кабелей круглого сечения, уровень защиты от проникновения пыли и влаги внутрь корпуса IP54 по ГОСТ 14254-96.

Для защиты от влияния промышленных помех рекомендуется использовать экранированные кабели, металлорукава или металлические трубы, однако такое решение должно приниматься для конкретного узла учета. В условиях эксплуатации помехи могут быть обусловлены различными факторами, например, работой тиристорных и иных преобразователей частоты, коммутацией мощных нагрузок с помощью реле и контакторов, короткими замыканиями и дуговыми разрядами в электроустановках, резкими изменениями нагрузки в электрических распределительных системах, срабатыванием защитных устройств в электрических сетях, электромагнитными полями от радио- и телевизионных передатчиков, непрямыми разрядами молний и пр.

Рабочее заземление экрана кабелей должно выполняться только в одной точке, как правило, на стороне тепловычислителя. Оплетки должны быть электрически изолированы по всей длине кабеля, использование их для заземления корпусов датчиков и прочего оборудования не допускается.

Подключение внешних цепей выполняют согласно таблицам 10.1 и 10.2 к штекерам, снабженным маркировкой номеров контактов и позиционной маркировкой. К покабельному распределению цепей специальных требований не предъявляется, оно определяется соображениями экономичности и удобства монтажа.

В качестве внешнего источника питания тепловычислителя и используемого совместно с ним оборудования рекомендуется использовать сетевые адаптеры² АДП81, АДП82 и АДП83 подходящих по выходным напряжениям моделей либо иные блоки питания, соответствующие требованиям стандартов электромагнитной совместимости и безопасности. Для питания датчиков с выходным сигналом 4-20 мА могут применяться как индивидуальные источники, так и несколько групповых или один общий.

Предельная длина линий связи с датчиками температуры, давления и объема определяется сопротивлением каждого провода цепи, которое не должно превышать 50 Ом. Электрическое сопротивление изоляции между проводами, а также между каждым проводом и экранной оплеткой или землей должно быть не менее 100 МОм - это требование обеспечивается выбором используемых кабелей и качеством выполнения монтажа цепей. При работе с тепловычислителем следует иметь в виду, что "минусовые" контакты входных сигналов от датчиков давления и температуры соединены между собой; в таблицах подключения общие контакты этой группы отмечены знаком "Минусовые" контакты цепей входных сигналов от датчиков объема и внешнего питания также соединены между собой; в таблицах подключения общие контакты этой группы цепей отмечены знаком Эти две группы цепей гальванически не отделены друг от друга, однако соединять общие контакты, принадлежащие разным группам, не допускается.

Входное сопротивление тепловычислителя для сигналов силы тока 4-20 мА составляет 56,2 Ом.

При подключении компьютера или модема они могут быть удалены от тепловычислителя на расстояние до 100 м. Для адаптеров АДС98 и АДС99 это расстояние составляет 2 км при сопротивлении каждого провода линии связи, не превышающем 150 Ом.

По окончании монтажа электрических цепей следует убедиться в правильности выполнения всех соединений, например, путем их "прозвонки". Этому этапу работы следует уделить особое внимание -ошибки монтажа могут привести к отказу тепловычислителя.

Таблица 10.1 - Подключение преобразователей

Таблица 10.2 - Подключение вспомогательного оборудования

10.3 Монтаж тепловычислителя

Данные об установочных размерах и способе крепления тепловычислителя на монтажном щите приведены в разделе 3.

После размещения тепловычислителя на месте эксплуатации к нему подключают уже смонтированные внешние цепи, устанавливая штекеры в гнезда на печатной плате строго согласно их позиционной маркировке. Необходимо помнить, что ошибки при подключении, как и ошибки монтажа, могут привести к отказу тепловычислителя.

10.4 Подключение модема

Модем перед подключением к тепловычислителю необходимо настроить следующим образом:

• - управление потоком (RTS/CTS) выключено;

• - управление готовностью (DTR/DSR) выключено;

• - линия DSR в активном состоянии;

• - скорости на порту модема и порту тепловычислителя должны быть согласованы.

Настройку модемов удобно производить с использованием программы MSetup. Программа находится в свободном доступе на сайте www.logika.spb.ru.

10.5 Ввод в эксплуатацию

Базу настроечных данных, необходимых для работы тепловычислителя в составе узла учета, можно вводить на месте эксплуатации, однако удобнее это сделать до его монтажа. Настроечные данные обычно приведены в паспорте узла или в его проектной документации. При вводе данных можно воспользоваться программой КОНФИГУРАТОР.

После ввода настроечных данных контролируют работоспособность смонтированной системы по показаниям измеряемых параметров, значения которых должны соответствовать режимам работы узла. При сдаче системы в эксплуатацию проверяют введенные данные на соответствие документации узла учета.

Проверив корректность настроечных данных, выполняют команду НОВЫЙ РАЗДЕЛ. В течение некоторого времени наблюдают за работой тепловычислителя, контролируя отсутствие нештатных ситуаций. Далее устанавливают переключатель защиты данных в верхнее положение.

В заключение устанавливают на место и закрепляют крышку монтажного отсека, после чего пломбируют ее двумя навесными пломбами.

10.6 Замена батареи

Замена батареи должна быть произведена в течение месяца после возникновения диагностического сообщения ДСОО. Конструкция тепловычислителя позволяет производить замену батареи непосредственно на узле учета. На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

В качестве элемента питания используется литиевая батарея с напряжением 3,6 В типоразмера "С" с аксиальными выводами.

Для замены батареи следует выполнить следующие операции:

• - открыть крышку монтажного отсека;

• - отключить от тепловычислителя ответную часть разъема XI (допускается отключать ответные части других разъемов);

• - установить переключатель защиты данных в нижнее положение;

• - снять скобу, крепящую батарею;

• - с помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею;

• - тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи;

• - закрепить скобу, крепящую батарею;

• - подключить ответные части разъемов, отключенные ранее;

• - проверить и при необходимости установить текущие дату и время;

• - выполнить команду НОВЫЙ РАЗДЕЛ;

• - установить переключатель защиты в верхнее положение;

• - закрыть монтажный отсек.

11 Методика поверки

11.1 Общие положения

Настоящая методика распространяется на тепловычислители СПТ940, изготавливаемые по техническим условиям РАЖГ.421412.035 ТУ.

Поверке по настоящей методике подвергается каждый тепловычислитель до ввода эксплуатацию, после ремонта (первичная поверка), а также при эксплуатации (периодическая поверка). Периодичность поверки при эксплуатации - один раз в четыре года.

Методика ориентирована на автоматизированную поверку. Допускается проводить поверку в "ручном" режиме.

11.2 Операции поверки

При поверке выполняют внешний осмотр, опробование, проверку соответствия допускаемым пределам погрешности измерений и вычислений, подтверждение соответствия ПО.

11.3 Условия поверки

Поверку проводят при температуре окружающего воздуха: от 18 до 28 °C и относительной влажности от 30 до 80 %.

• - стенд СКС6 (РАЖГ.441461.021 ПС)............................................................................................1 шт.

• - коннектор К164 (РАЖГ.685611.212 ПС, в комплекте СКС6) ..................................3 шт.

• - коннектор КЗ 18 (РАЖГ.685611.367 ПС)        .          ................................1 шт.

• - коннектор К319 (РАЖГ.685611.368 ПС).....................................................................................1 шт.

• - коннектор К320 (РАЖГ.685611.369 ПС)......................................................................................1 шт.

• - коннектор К321 (РАЖГ.685611.370 ПС) .          ...... .............1шт.

• - коннектор К322 (РАЖГ.685611.371 ПС)......................................................................................1 шт.

• - коннектор КПМ (кабель полный модемный 9F-9M)...................................................................1 шт.

• - адаптер АПС71 (РАЖГ.426477.062 ПС)......................................................................................1 шт.

• - компьютер (ОС Win7 и выше)......................................................................................................1 шт.

• - программа ТЕХНОЛОГ (РАЖГ.00198-95)..................................................................................1 шт.

11.5 Требования безопасности

При поверке следует соблюдать "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

11.6 Проведение поверки

• 11.6.1 При внешнем осмотре проверяют наличие паспорта тепловычислителя и сохранность (читаемость) маркировки на лицевой панели и внутри монтажного отсека.

• 11.6.2 При опробовании выполняют проверку идентификационных признаков программного обеспечения тепловычислителя, не подключая к нему внешние цепи.

Контролируют в справочном разделе меню "?" номер версии ПО и контрольную сумму исполняемого кода, которые должны совпадать с приведенными в паспорте и описании типа тепловычислителя.

• 11.6.3 Проверку соответствия допускаемым пределам погрешности измерений и вычислений проводят по схеме, приведенной на рисунке 11.1, если не указано иное.

Устанавливают переключатель защиты данных тепловычислителя в нижнее положение, что соответствует отключенной защите, и вводят в тепловычислитель, в разделе меню БД, значение параметра КИ=00 (если это не было сделано ранее).

Проверка осуществляется под управлением программы ТЕХНОЛОГ, в виде последовательности тестов, в процессе выполнения которых на мониторе компьютера отображается ход выполнения операций. В настройках программы устанавливают профиль "СПТ940 поверка". Выбирают в панели инструментов команду "Выполнить выбранные тесты" (кнопка ■=>), запускающую их выполнение. Если очередной тест закончен успешно, следующий запускается автоматически; при отрицательном результате очередного теста проверки по оставшимся не проводятся.

Рисунок 11.1- Схема проверки

• 11.6.3.1 Для проведения поверки в тепловычислитель вводят настроечные параметры (поверочную базу данных), приведенные в приложении А. Ввод настроечных параметров осуществляется в тесте "Поверочная БД".

• 11.6.3.2 Проверка соответствия допускаемым пределам погрешности измерений параметров, соответствующих входным сигналам сопротивления, тока и частоты выполняется в тестах "Прямые измерения (срез 1)", "Прямые измерения (срез 2)" и "Прямые измерения (срез 3)".

На стенде устанавливаются поочередно наборы значений сигналов согласно таблицам 11.1-11.3, и для каждого набора контролируются измеренные значения параметров (в разделе меню ТЕК) на соответствие допускаемым значениям согласно таблицам 11.1 - 11.3.

Таблица 11.1 - Тест "Прямые измерения (срез 1)"

Таблица 11.2 - Тест "Прямые измерения (срез 2)"

Таблица 11.3 - Тест "Прямые измерения (срез 3)"

• 11.6.3.3 Проверка соответствия допускаемым пределам погрешности часов выполняется в тесте "Измерение времени”.

На стенде устанавливается значение сигнала F0-9,765625 Гц, и в разделе меню НАСТР-ТСТ контролируется измеренное значение частоты, которое должно лежать в диапазоне 9,7648 - 9,7664 Гц.

• 11.6.3.4 Проверка соответствия допускаемым пределам погрешности вычислений выполняется в тесте "Вычисления".

На стенде устанавливаются значения сигналов согласно таблице 11.4. В тепловычислитель вводятся дата ДО=31-12-13, время Т0=00:00:00, и выполняется команда НОВЫЙ РАЗДЕЛ. Далее запускается вывод пакета импульсов от стенда, и по окончании вывода в тепловычислитель вводится время ТО-23:59:59.

После смены даты по календарю тепловычислителя на Д-01-01-14 контролируются значения параметров в разделе меню АРХ, содержащихся в часовой архивной записи "01-01-14 00:00”, на соответствие допускаемым значениям согласно таблице 11.4.

Затем на стенде устанавливаются значения сигналов согласно таблице 11.5, в тепловычислитель вводится значение параметра KG-1, и контролируются в разделе меню ТЕК значения параметров Gml, Gm2 и Gm3 на соответствие допускаемым значениям согласно таблице 11.5

По окончании теста в тепловычислитель вводится значение параметра KG=0.

Таблица 11.4 - Тест "Вычисления"

Таблица 11.5 - Тест "Вычисления"

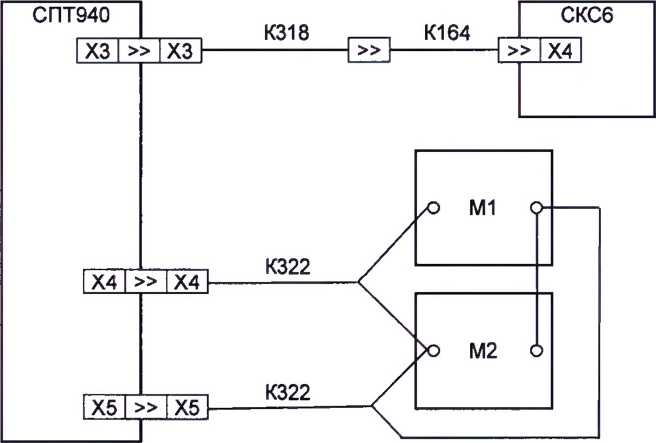

• 11.6.3.5 Соответствие допускаемым пределам погрешности измерительного канала тепловой энергии обеспечивается проверкой соответствия допускаемым пределам погрешности измерений и погрешности вычислений. При выпуске из производства, после ремонта и при эксплуатации эту проверку не проводят. В иных случаях, при необходимости, ее выполняют в ручном режиме по схеме, приведенной на рисунке 11.2 с каждым набором сигналов согласно таблице 11.7 в следующем порядке.



СКС6 - стенд СКС6 (РАЖГ.441461.021 ПС),

К164 - коннектор К164 (РАЖГ.685611.212 ПС),

КЗ 18 - коннектор КЗ 18 (РАЖГ.685611.367 ПС),

К322 - коннектор К322 (РАЖГ.685611.371 ПС),

Ml, М2-магазин сопротивлений Р4831(0-135 Ом; КТО,02)

Рисунок 11.2 - Схема проверки

Устанавливают на стенде и на магазинах Ml, М2 выбранный набор сигналов. Сигналы на магазинах устанавливают с учетом поправок, определяемых по результатам поверки (калибровки).

Вводят в тепловычислитель настроечные параметры согласно таблице 11.1, схему потребления СП=5, дату ДО=31-12-13 и время Т0=00:00:00, затем команду НОВЫЙ РАЗДЕЛ, после чего вводят время ТО=22:59:59.

По истечении часа, когда произойдет смена даты по календарю тепловычислителя на Д=01-01-14, контролируют в разделе меню АРХ значения параметров, содержащихся в часовой архивной записи "01-01-14 00:00", на соответствие допускаемым значениям согласно таблице 11.7.

Таблица 11.7 — Проверка погрешности вычислений тепловой энергии

• 11.6.4 Подтверждение соответствия ПО выполняют при опробовании по 11.6.2.

• 11.6.5 По окончании проверок тепловычислитель приводят в исходное (по умолчанию) состояние. Эта процедура выполняется в тестах "Новый раздел" и "Поставочная БД", состав которой, для справки, приведен в приложении Б.

11.7 Оформление результатов

В свидетельство о поверке или в паспорт тепловычислителя, в раздел "Сведения о поверке", заносят результаты поверки с указанием даты ее проведения; запись удостоверяют подписью поверителя.

Знак поверки наносят на паспорт или на свидетельство о поверке.

На пломбу, расположение которой показано на рисунке 3.3, наносится оттиск клейма поверителя. При необходимости распечатывают протокол поверки.

12 Транспортирование и хранение

Транспортирование тепловычислителей в транспортной таре допускается проводить любым транспортным средством с обеспечением защиты от атмосферных осадков и брызг воды.

Условия транспортирования:

• - температура окружающего воздуха: от минус 25 до плюс 55 °C;

• - относительная влажность: не более 95 % при 35 °C;

• - атмосферное давление: от 84 до 106,7 кПа;

• - удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Условия хранения тепловычислителей в транспортной таре соответствуют условиям транспортирования в части воздействия климатических факторов внешней среды.

208 ФГУП «ВНИИМС>

Ведущий научный сотрудник отдела 208

Приложение А

Поверочная база данных

Таблица А.1 Поверочная база данных

Приложение Б

Поставочная база данных

Таблица Б. 1 Поставочная база данных

Лист регистрации изменений

¹

Тепловая энергия, объем, масса, массовый расход, средние значения температуры, разности температур и давления.

²

Изготовитель адаптеров - АО НПФ ЛОГИКА, г. Санкт-Петербург.

³

Допускается применение иных СИ и оборудования с характеристиками не хуже указанных в паспортах приведенных СИ и оборудования.
