Методика поверки «Преобразователи первичные абсолютного давления Вm 227» (МП Вm 2.832.044)

Преобразователи первичные абсолютного давлении Вт 227

МЕТОДИКА ПОВЕРКИ

Вт 2.832.044 МП

л                " *&

Вводная часть

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А

Приложение Б

Настоящая методика по поверке распространяется на преобразователи первичные абсолютного давления Вт 227(преобразователи давления Вт 227), предназначенные для преобразования абсолютного давления в напряжение постоянного тока и служащие в комплекте с преобразователем Вт 5510 для измерения указанного давления.

Межповерочный интервал - 2 года.

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

• 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

• 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равными или более высокими техническими характеристиками.

• 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 35 °C;

• - относительная влажность воздуха от 45 до 80 %;

• - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

• 4.2 Все измерения, если нет особых указаний, начинать не ранее, чем через 3 мин после включения напряжения питания датчика.

• 5.1 Перед проведением поверки подготовить средства поверки к работе согласно инструкции на них.

• 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

• 5.3 Перед проведением поверки следует проверить герметичность системы, состоящей из соединительных линий и образцовых приборов, давлением равным верхнему пределу измеряемого давления.

При определении герметичности систему подключить к источнику давления. Систему считать герметичной, если после 3 минут выдержки под давлением, равным верхнему пределу измерения, падение давления в последующие 2 мин не наблюдается.

• 5.4 Средой, передающей давление поверяемым датчиком, должны служить воздух или газообразный азот очищенные от масла и механических примесей.

• 5.5 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

• 5.6 В процессе поверки датчика менять средства измерений не рекомендуется.

• 5.7 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6 Проведение поверки

При проведении внешнего осмотра должно быть установлено соответствие преобразователя давления Вт 227 следующим требованиям:

• - поверяемые датчики не должны иметь повреждений, препятствующих их дальнейшему применению;

• - на поверхности датчика не должно быть вмятин, царапин, забоин, отслоений покрытий и других дефектов за исключением царапин и вмятин глубиной не более 0,4 мм от ключа на плоскостях гайки датчика, наличие следов поверки твердости, потемнения (некоррозионного характера) наружной поверхности датчика, волнообразный, чешуйчатый характер сварных швов;

• - маркировка датчика должна соответствовать данным, указанным в формуляре на датчик;

• - при периодической поверке датчик должен иметь формуляр.

• 6.2.1 Начальный выходной сигнал датчика определить согласно схеме соединений в соответствии с рисунком А1.

• 6.2.2 Подать напряжение питания (6 ± 0,12) В и выдержать преобразователь давления при включенном напряжении питания не менее 3 мин.

• 6.2.3 Подать в приемную полость преобразователя давления давление, равное нижнему пределу диапазона измерения и зафиксировать начальный выходной сигнал U_Oj ;

• 6.2.4 Подать в приемную полость преобразователя давления давление, равное верхнему пределу диапазона измерения и зафиксировать выходной сигнал U_K- .

• 6.2.5 Провести операции по пп.6.2.3, 6.2.4) пять раз.

• 6.2.6 Определить среднее значение начального выходного сигнала по формуле и записать в таблицу, выполненную по форме таблицы Б1.

u_o=|zu_o.,

\=1

где U_o - среднее значение начального выходного сигнала, мВ;

• 6.2.7 Определить среднее значение номинального выходного сигнала по формуле и записать в таблицу, выполненную по форме таблицы Б1.

Uhom ⁼ 7 S(Urj ^-U₀. ),

³i=l

где U_H0M       - среднее значение номинального выходного сигнала, мВ.

Среднее значение номинального выходного сигнала должно быть в пределах от

• 8,4 до 9,6 мВ.

• 6.2.6 Значение начального выходного сигнала занести Uo в таблицу, выполненную по форме таблицы Б1.

• 6.2.7 Результаты считать положительными, если начальный выходной сигнал соответствует требованию п.6.2.5.

• 6.3.1 Собрать схему согласно рисунку А1.

• 6.3.2 Подать на датчик напряжение питания U_ni1T =( 6 ± 0,12) В.

• 6.3.3 Подать в приемную полость максимальное допустимое давление, равное 2 кгс/см². После выдержки в течение 3 мин указанное давление снять.

• 6.3.4 Подать в приемную полость преобразователя давления последовательно значение давлений Р j, равные сумме нижнего предела измерений и числовых значений последовательно (0; 0,1; ... 0,9; 1,0) Р_ном - для прямого хода и (1,0; 0,9; ... 0,1; 0) Р_ном - для обратного хода .

Р- = Р + п- Р

¹ 1 ^г н ^{т 11}1 ^г ном ’

где n j - последовательные числовые значения 0; 0,1; 0,2 ... 0,9; 1,0,

соответствующие точкам градуирования, i;

i - точки градуирования 0; 1; 2 ... 10;

Р_ном ‘ разность между верхним и нижним пределами измерений.

Р_ном ^{= Р}в ^{_ Р}н • Верхний Р_в и нижний Р_н пределы измерений берутся в соответствии с таблицей 6.3;

• 6.3.5 Измерить выходной сигнал U; в каждой градуировочной точке с точностью до 0,01 мВ;.

• 6.3.6 Повторить испытания по пп. 6.3.5,6.3.6 пять раз (z- 1,2 ... 5).

Результаты испытаний занести в таблицу, выполненную по форме таблицы Б2.

• 6.3.7 После окончания пяти циклов градуирования провести следующие расчеты:

- вычислить среднее значение выходного сигнала по формулам:

для прямого хода

Ui=|fu_fi.

для обратного хода

1 5      ,

Ui—EUfi •

’и

где U , U | - значения выходного сигнала в i-й точке диапазона измерений для прямого и обратного хода, мВ;

t - номер цикла градуирования (^= 1, 2, 3, 4, 5);

• - вычислить среднее значение выходного сигнала прямого и обратного хода градуирования по формуле

• - определить нормированное значение коэффициента преобразования для прямого хода градуирования по формуле

10_    10 —

К _ i=0______i=0

^Г 2 2 Р

¹ ном

- определить нормированное значение начального сигнала для прямого хода градуирова-

- определить нормированное значение коэффициента преобразования для обратного хода

- определить нормированное значение начального выходного сигнала для обратного хода градуирования по формуле

^г 2,2

- определить значение дисперсии выходного сигнала, обусловленное гистерезисом градуировочной характеристики по формуле

X[(K_r-K_r).P_H0M.n_i+(b_r-b_r) Дг““⁵-------

• - определить приведенное значение дисперсии выходного сигнала от гистерезиса статической характеристики преобразования по формуле

у² = ^L_

^и ном

• - определить нормированное значение начального сигнала для прямого хода I -го градуировочного цикла по формуле

^br_f

- аддитивную составляющую лабораторной дисперсии определить по формуле _п _^,(b_r(,-M_br)²

Дол - L .

где Мк_г = —--- - математическое ожидание начального выходного сигнала;

°^г 5

- определить приведенное значение аддитивной составляющей лабораторной дисперсии по формуле

2 _ Дол

Гол ^_ п

IT²

ном

• - определить нормированное значение коэффициента преобразования для прямого хода -го градуировочного цикла по формуле

10            10

²E^u^i-ⁿi - E^uei i=0 i=0

2 2-P

¹ HOM

• - определить относительную мультипликативную составляющую лабораторной дисперсии по формуле

  1

  где М_кг = -

  ^кг 5

5

^2 К_г(? - математическое ожидание коэффициента преобразования, получен-^1

ное на основе градуировочных данных;

- определить дисперсию выходного сигнала, обусловленную средствами градуировки, на основе предельной погрешности У пред ’ заданной в технической документации на р-ое средство градуировки по формуле

у²

' пред.р

9

- общую дисперсию выходного сигнала, обусловленную средствами градуировки, определить по формуле

2 2 Усг ~ Е У_г ’ р4 ^р

N_c - число градуировочных средств;

- основную приведенную погрешность определить по формуле

У ^— Зд/тг + Уол + У кл + Усг ’ЮО,

у - основная приведенная погрешность, %.

• 6.3.8 Основная приведенная погрешность (у) преобразователей должна находиться в пределах ± 0,8 %.

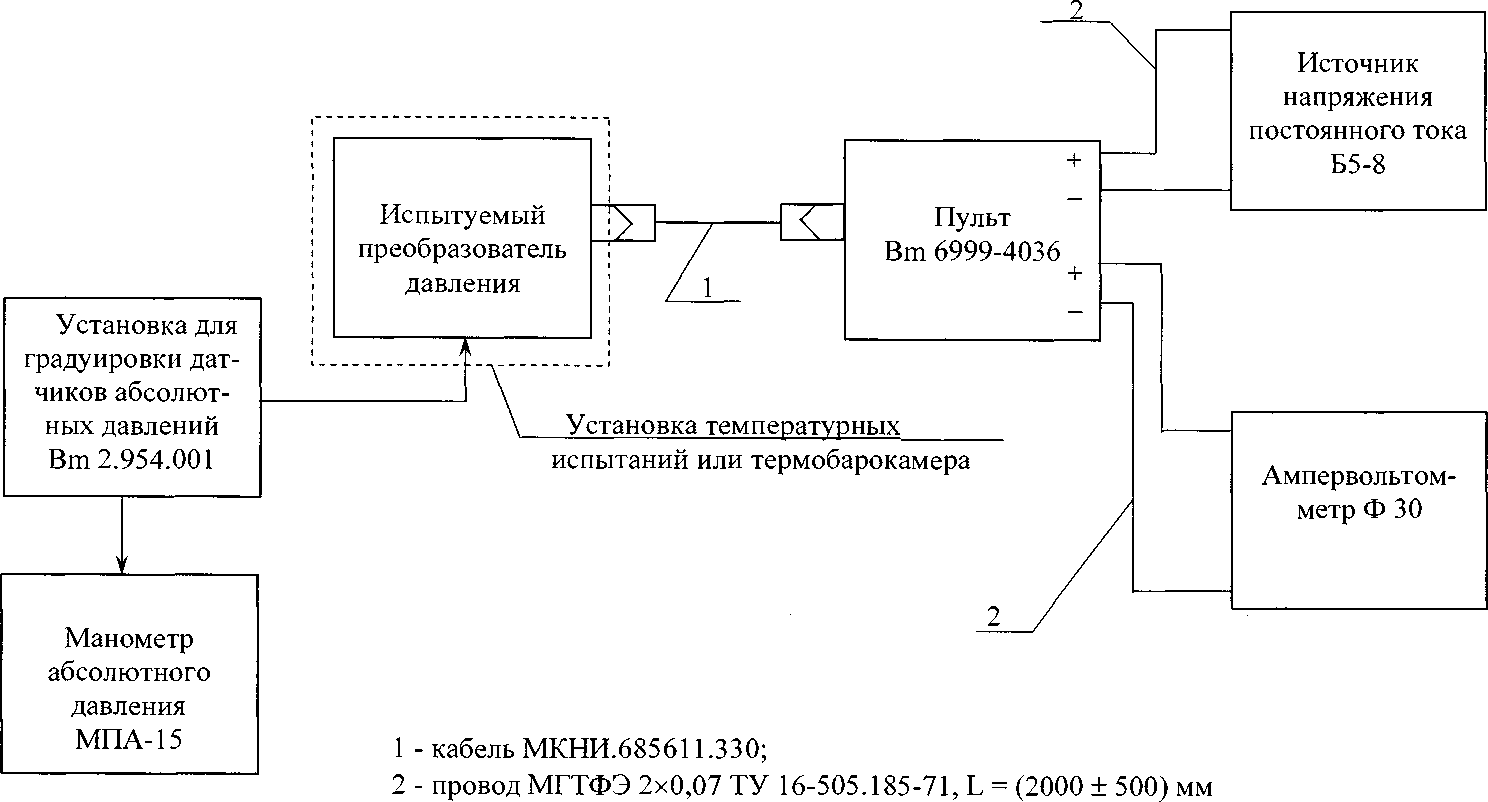

• 6.4.1 Собрать схему, изображенную на рисунке А2.

• 6.4.2 Подать на датчик напряжение питания и_пит = (6 ± 0,12) В.

• 6.4.3  Поместить преобразователь давления в термошкаф с температурой минус (50 ± 3) °C и выдержать при указанной температуре не менее 40 мин;

• 6.4.4 подать в приемную полость преобразователя давления последовательно значения давлений Р;, равные сумме нижнего предела измерений и числовых значений последовательно (0; 0,1 ... 0,9; 1,0) Р_ном - прямой ход;

• 6.4.5 Измерить выходной сигнал Uq в каждой градуировочной точке с точностью до 0,01 мВ;

• 6.4.6 Провести аналогично пп.4.13 в), 4.13 г), 4.13 д) градуировку прямого хода при каждом из фиксированных значений температуры X_tj (минус 21; 8; 37; 65) ± 3 °C;

Результаты испытаний занести в таблицу по форме таблицы Б.2.

• 6.4.7 Определить нормированное значение начального сигнала преобразователя давления при X_tj значении температуры по формуле

10

otZu, -£u_{t ni}

_    i=0

D rt • —

J

U_t jj    - значение выходного сигнала при i-ом значении входного сигнала и j-ом

значении температуры X_t j;

6.4.80пределить аддитивную чувствительность преобразователя давления к температуре на интервале (X_tj - X_tQ )по формуле

^brtj-^brt₀ x_t.-x_t

tj to

brtj

при j-м значении температуры X^ ;

b_t       - нормированное значение начального сигнала преобразователя давления

при температуре X_t = минус 50 °C;

• 6.4.9 Определить среднюю аддитивную, среднюю приведенную аддитивную чувствительности преобразователя давления к температуре по формулам соответственно

4 ZS_ot

S -Л¹___

^ot -    ₄    ’

с _ S_ot ^ot и

ном

• - средняя аддитивная чувствительность, мВ/ °C;

• - средняя приведенная аддитивная чувствительность, 1/ °C;

• - среднее значение номинального выходного сигнала,, мВ.

• 6.4.10 Определить нормированное значение коэффициента преобразования преобразователя давления для каждого фиксированного значения температуры по формуле

10

2yu_t n;-yu_t

V _ i = 0

К pt • — ------------------------

J

^r ном

• 6.4.11 Определить среднюю мультипликативную и среднюю приведенную мультипликативную чувствительность преобразователя давления к температуре по формулам соответственно ₌ 2 ^K_rtj -K_rto

Kt ~

где

• - средняя мультипликативная чувствительность, мВ/Па-°С;

• - средняя приведенная мультипликативная чувствительность, 1/ °C;

- значение коэффициента преобразования преобразователя давления при j-ом

значении температуры Х^;

K_rt - значение коэффициента преобразования преобразователя давления при темпера-1 L о

туре X_t = минус 50 °C;

• 6.4.12 Определить приведенное значение аддитивной составляющей дисперсии выходного сигнала от воздействия температуры по формуле

Yot ⁼ $ot ’ flt ’

Д₁ - дисперсия температуры определяется по формуле

При изменении температуры на 10 °C (X_tB - X_tH) = 10 °C;

• 6.4.13 Определить относительную мультипликативную составляющую дисперсии выходного сигнала от воздействия температуры по формуле

Txt = Sxt Д1

• 6.4.14 Определить приведенное значение составляющей дисперсии выходного сигнала, обусловленное взаимной корреляцией аддитивной и мультипликативной составляющих дисперсии от воздействия температуры по формуле

YOKt ^- ' S_ot ’ S_Kt • Д j

• 6.4.15 Определить дополнительную приведенную погрешность от изменения температуры на 10 °C по формуле

Yt ~-^Yot ⁺ Ykt ⁺ Y0_Kt -ЮО,

где y_t -дополнительная приведенная погрешность от изменения температуры, %/10 °C.

Числовое значение дополнительной приведенной погрешности y_t записать в таблицу БЗ.

Числовое значение дополнительной приведенной погрешности от изменения температуры должно быть в пределах ±0,5%/10°С.

7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приложение А

2 - провод МГТФЭ 2x0,07 ТУ 16-505.185-71, L = (2000 ± 500) мм

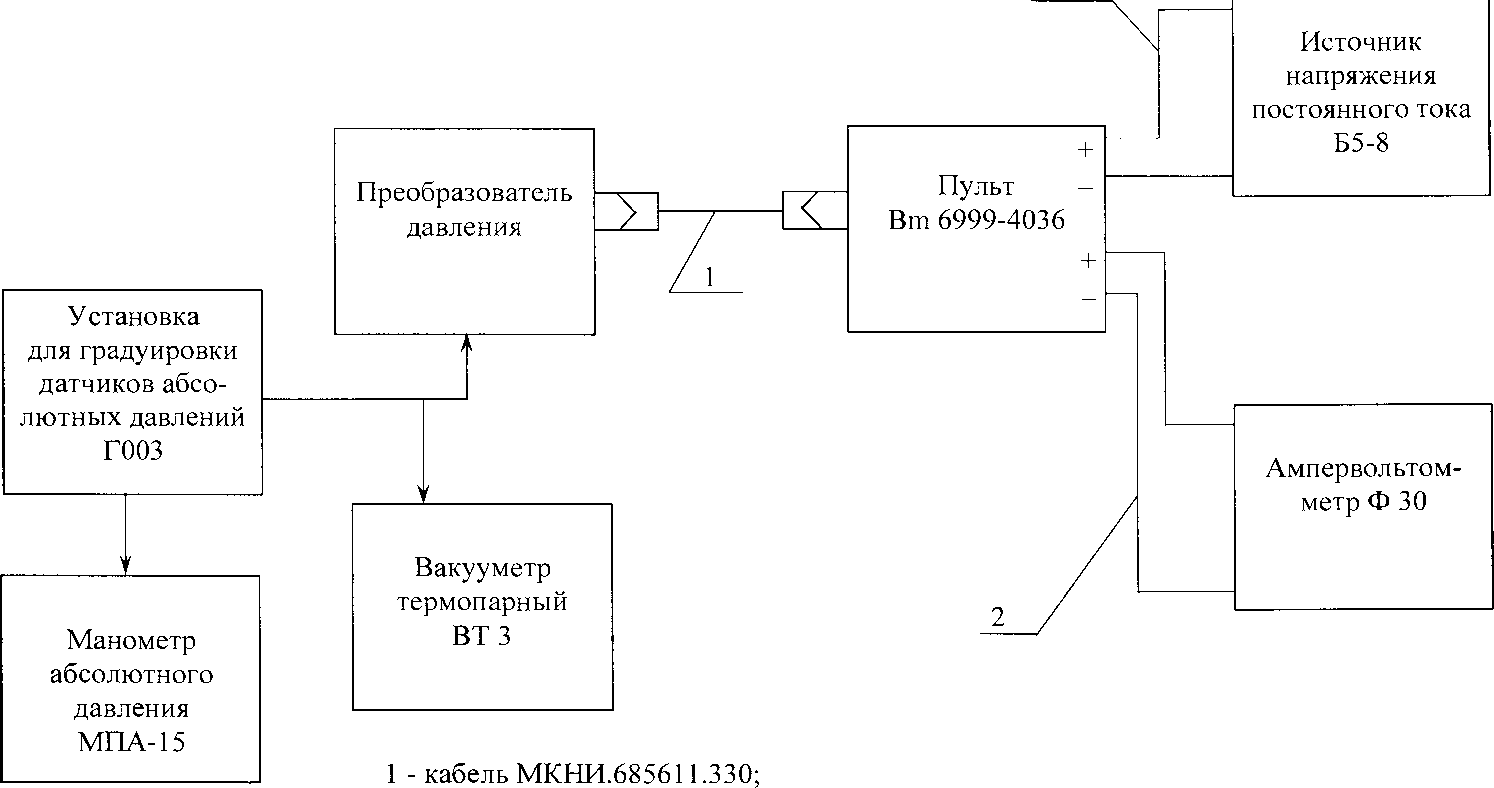

Рисунок А1 - Структурная схема градуировки преобразователя давления Вт 227

Таблица Б1 - Результаты определения начального выходного сигнала и номинального выходного сигнала

Таблица Б2 - Таблица для регистрации результатов испытаний для определения допускаемой основной приведенной погрешности Датчик №

Таблица БЗ- Таблица для регистрации результатов испытаний для определения допускаемой дополнительной приведенной погрешности от изменения температуры

Датчик №
