Методика поверки «Система измерения высокого импульсного напряжения CJDY-1600/120» (Код не указан!)

СОГЛАСОВАНО

11.В. Пронина

УТВЕРЖДАЮ

2016 г.

Система измерения высокого импульсного напряжения CJDY-1600/120

Методика поверки

г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) системы измерения высокого импульсного напряжения CJDY-1600/120 (с зав. № 1204051), далее по тексту - система, CJDY.

• 1.2 Система подлежит поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

2.Юперации, выполняемые при поверке системы, и порядок их выполнения приве

дены в таблице 1

Таблица 1

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки систему бракуют, их поверку прекращают.

• 2.3 После устранения недостатков, вызвавших отрицательный результат, систему вновь представляют на поверку.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на систему и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха - плюс (20 ± 5) °C;

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 80 до 106,7 кПа;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• -  выдержать систему в условиях окружающей среды, указанных в п.6, не менее 2 ч, если она находилась в климатических условиях, отличающихся от указанных в п.6;

- подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 Внешний осмотр

При проведении внешнего осмотра системы проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусах всех компонентов системы не должно быть трещин, царапин, забоин,сколов;

• - соединительные провода не должны иметь механических повреждений;

• - отдельные части системы должны быть прочно закреплены.

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование

Опробование системы проводить в следующей последовательности:

• 1) Подготовить и включить систему в соответствии с паспортом.

• 2) При включении системы должно происходить срабатывание световой и звуковой сигнализации.

Результаты проверки считаются положительными, если при включении системы происходит срабатывание световой и звуковой сигнализации.

• 8.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) системы может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

• 8.4 Проверка метрологических характеристик

  • 8.4.1 Проверка допускаемой относительной погрешности измерения и воспроизведения стандартизованных грозовых и коммутационных импульсов напряжения до 500 кВ.

Проверку проводить при помощи делителя напряжения ДН-500-250э (далее по тексту - ДН-500-250э) и анализатора импульсов цифрового MIAS (далее по тексту - MIAS) следующей последовательности:

• 1) Подготовить систему, ДН-500-250э и M1AS в соответствии с их эксплуатационной документацией.

• 2) Собрать схему, представленную на рисунке 1.

• 3) Настроить генератор импульсов, входящий в состав системы таким образом, чтобы длительность фронта, воспроизводимого стандартизованного грозового импульса напряжения, находилась в пределах (1,2±0,36) мкс, а длительность импульса в пределах (50±10) мкс.

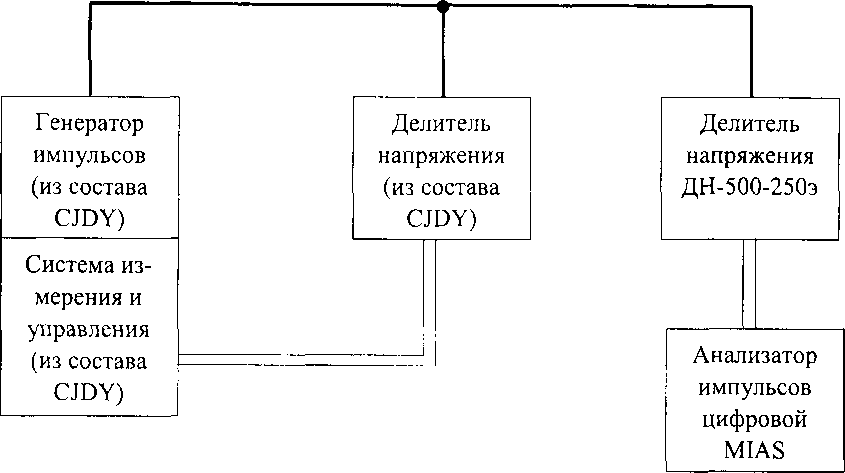

Рисунок 1 - Структурная схема проверки допускаемой относительной погрешности измерения и воспроизведения стандартизованных грозовых и коммутационных импульсов напряжения до 500 кВ

• 4) При помощи генератора импульсов воспроизвести испытательные сигналы с характеристиками, представленными в таблице 2.

• 5) Сравнить измеренные значения при помощи системы и MIAS.

• 6) Рассчитать относительную погрешность измерения (воспроизведения) стандартизованных грозовых импульсов напряжения по формуле:

5Х= ^Хи~^Х° -100              (1)

где Хи - показание системы;

Х_о - показание MIAS.

Таблица 2

• 7) Настроить генератор импульсов, входящий в состав системы таким образом, чтобы время подъема, воспроизводимого стандартизованного коммутационного импульса напряжения, находилась в пределах (250±50) мкс, а длительность импульса в пределах (2500±1500) мкс.

• 8) При помощи генератора воспроизвести испытательные сигналы с характеристиками, представленными в таблице 3.

Таблица 3

• 9) Сравнить измеренные значения при помощи системы и MIAS.

• 10) Рассчитать относительную погрешность измерения (воспроизведения) стан

дартизованных коммутационных импульсов напряжения по формуле (1).

Результат проверки считается положительным, если полученные значения относительной погрешности находятся в пределах, указанных в таблицах 2 и 3.

• 8.4.2 Проверка допускаемой относительной погрешности измерения амплитуды импульсного напряжения анализатора импульсов, входящего в состав системы.

Проверку проводить при помощи калибратора универсального 9100 Е (далее по тексту - калибратор) в следующей последовательности:

• 1) Подготовить калибратор и анализатор импульсов в соответствии с их эксплуатационной документацией.

• 2) Собрать схему, представленную на рисунке 2.

• 3) При помощи калибратора воспроизвести 5 равномерно распределенных по диапазону измерения импульсных сигналов с амплитудным значением электрического напряжения (с частотой следования 50 Гц).

• 4) Сравнить показания измеренные при помощи анализатора импульсов и воспроизведенные при помощи калибратора.

• 5) Рассчитать относительную погрешность измерения по формуле (2).

gX.'V* -100            (2)

*0

где Х_и - показание анализатора импульсов;

Хо - показание калибратора.

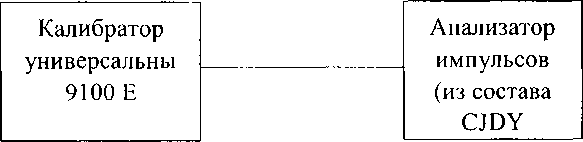

Рисунок 2 - Структурная схема проверки допускаемой относительной погрешности измерения амплитудного значения напряжения переменного тока

Результат проверки считается положительным, если полученные значения относительной погрешности измерения не превышает ±2 %.

• 8.4.3 Проверка коэффициента полезного действия при воспроизведении стандартизованных грозовых и коммутационных импульсов напряжения.

Проверку проводить при помощи ДН-500-250э, делителя напряжения ДН-400э (далее по тексту - ДН-400э), мультиметра 3458А (далее по тексту-3458А) и MIAS следующей последовательности:

1) Подготовить ДН-400э, ДН-500-250э, 3458А и MIAS соответствии с их эксплуатационной документацией.

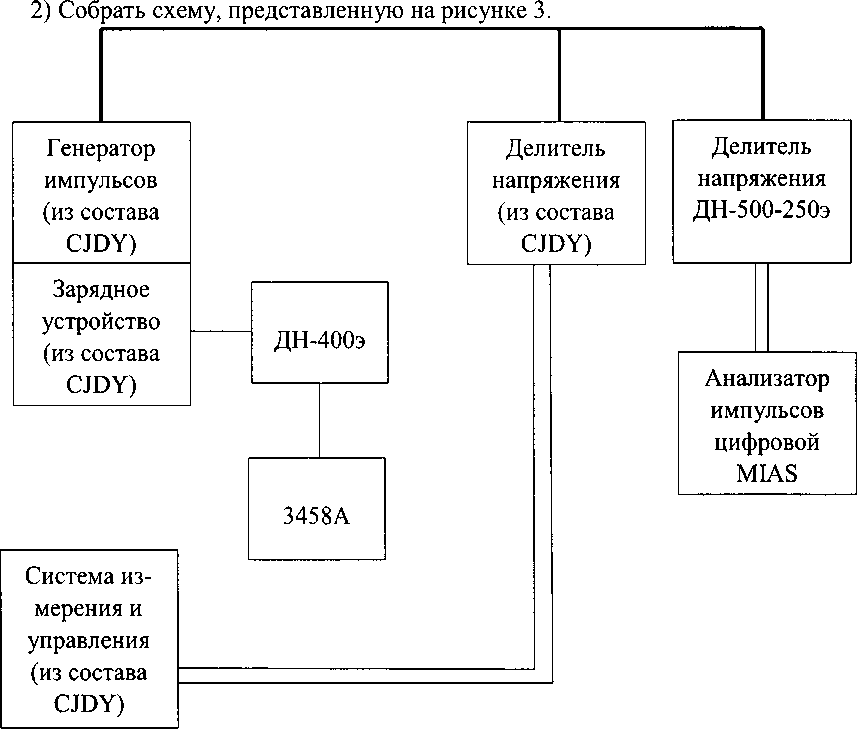

Рисунок 3 - Структурная схема проверки коэффициента полезного действия при воспроизведении стандартизованных грозовые (коммутационных) импульсов напряжения

• 3) При помощи генератора импульсов (из состава системы) воспроизвести испытательные сигнала в соответствии с таблицами 2 и 3.

• 4) При помощи ДН-400э и 3458А определить величину зарядного напряжения постоянного тока.

• 5) При помощи ДН-500-250э и MIAS определить величину стандартизованного

грозового (коммутационного) импульса напряжения.                                .

• 6) Рассчитать значение коэффициента полезного действия (далее по тексту - КПД) стандартизованного грозового (коммутационного) импульса напряжения по формуле (3).

Т] =                        (3)

заряд

где (7вых - измеренное значение стандартизованного грозового (коммутационного) импульса напряжения, В;

t/заряд - измеренное значение зарядного напряжения (напряжения постоянного тока), В

Результаты проверки считаются положительными, если полученные значения КПД при воспроизведении стандартизованных грозовых импульсов напряжения составляет не менее 90 %, при воспроизведении стандартизованных коммутационных импульсов напряжения составляет не менее 65 %.

8.4.4Проверка допускаемой относительной погрешности измерения и воспроизведения стандартизованных грозовых и коммутационных импульсов напряжения свыше 500 кВ.

Проверку проводить при помощи ДН-400э, 3458А и MIAS в следующей последовательности:

1) Подготовить ДН-400э, 3458А и MIAS соответствии с их эксплуатационной документацией.

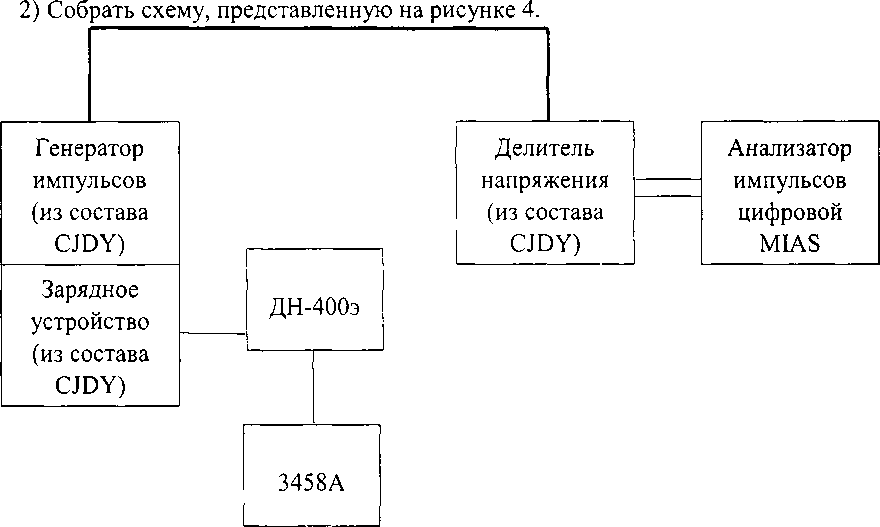

Рисунок 4 - Структурная схема проверки допускаемой относительной погрешности измерения и воспроизведения стандартизованных грозовых и коммутационных импульсов для напряжения свыше 500 кВ

• 3) Настроить генератор импульсов, входящий в состав системы таким образом, чтобы длительность фронта, воспроизводимого стандартизованного грозового импульса напряжения, находилась в пределах (1,2±0,36) мкс, а длительность импульса в пределах (50±10) мкс.

• 4) При помощи генератора импульсов воспроизвести испытательные сигналы с характеристиками, представленными в таблице 4.

• 5) При помощи ДН-400э и 3458А определить величину зарядного напряжения постоянного тока и рассчитать значение выходного напряжения стандартизованного грозового импульса по формуле (4).

пых ~     U заряд                              (Д)

где 6/вых - расчетное значение стандартизованного грозового (коммутационного) импульса напряжения, В;

Озарял - измеренное значение зарядного напряжения, В

г/ - средне-арифметическое значение КПД (полученное в п 8.4.3)

Таблица 4

• 6) Сравнить значения напряжения стандартизованного грозового импульса, полученного расчетным путем и измеренного при помощи MIAS.

• 7) Рассчитать относительную погрешность измерения (воспроизведения) стандартизованных грозовых импульсов напряжения по формуле (5).

_{5x =} 2^hz2L.ioo               (5)

Х_о

где Х_и - расчетное значение выходного значения напряжения стандартизованного грозового (коммутационного) импульса;

Х_о - показание MIAS.

• 8) Настроить генератор импульсов, входящий в состав системы таким образом, чтобы время подъема, воспроизводимого стандартизованного коммутационного импульса напряжения, находилась в пределах (250±50) мкс, а длительность импульса в пределах (2500±1500) мкс.

• 9) При помощи генератора воспроизвести испытательные сигналы с характеристиками, представленными в таблице 5.

• 10) При помощи ДН-400э и 3458А определить величину зарядного напряжения постоянного тока и рассчитать значение выходного напряжения стандартизованного коммутационного импульса по формуле (4).

Таблица 5

И) Сравнить значения напряжения стандартизованного коммутационного импульса, полученного расчетным путем и измеренного при помощи MIAS.

12) Рассчитать относительную погрешность измерения (воспроизведения) стандартизованных коммутационных импульсов напряжения по формуле (5).

Результат проверки считается положительным, если полученные значения относительной погрешности находятся в пределах, указанных в таблицах 4 и 5.

• 9.1 Результаты поверки системы оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки система удостоверяется знаком поверки и записью в паспорте, заверяемой подписью поверителя или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки система не допускается к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на систему.
