УТВЕРЖДАЮ

Руэщводитепь ГЦИ СИ -директор ФГУП «ВНИИР»

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

УСТАНОВКИ ПОВЕРОЧНЫЕ ПЕРЕНОСНЫЕ УПСЖ 3 ПМ

Методика поверки

УЗПМ.00.001 МП

Киров - 2009

СОДЕРЖАНИЕ

  • 1 Операции поверки...................................................................................................

  • 2 Средства поверки....................................................................................................

  • 3 Требования безопасности.......................................................................................

  • 4 Требования к квалификации поверителей..............................................................

  • 5 Условия поверки......................................................................................................

  • 6 Подготовка к поверке..............................................................................................

  • 7 Проведение поверки.................................................................................................

  • 8 Оформление результатов поверки установки.........................................................

Приложение А Комплект соединительных кабелей...................................................

Приложение Б Форма протокола поверки установки (рекомендуемая).....................

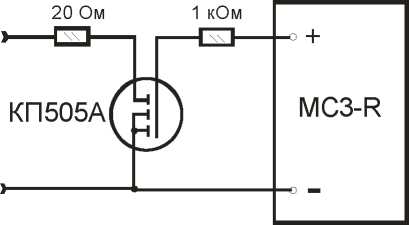

Приложение В Схема проверки импульсного входа..................................................

Для заметок................................................................................................................

Настоящий документ распространяется на установки поверочные переносные УПСЖ 3 ПМ, выпускаемые ООО «ОКБ «Гидродинамика» по техническим условиям 4381-008-55749794-2008, и устанавливает методы и средства их первичной (при выпуске из производства и ремонта) и периодической поверки.

Межповерочный интервал установок всех модификаций - 1 год.

1 Операции поверки

В процессе поверки выполняют операции в соответствии с таблицей 1.

Таблица 1- Операции поверки

Наименование операции

№ пункта методики поверки

Проведение операции при поверке

первичной

периодической

Внешний осмотр

7.1

+

+

Проверка герметичности и опробование

7.2

+

+

Определение метрологических характеристик установки: - проверка работоспособности импульсного измерительного

7.3

канала

7.3.1

+

+

- определение относительной

погрешности установки при измерении объема воды

7.3.2

+

+

Оформление результатов поверки

8

+

+

2 Средства поверки

При проведении поверки установок применяют средства измерений, указанные в таблице 2.

Все применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма, а также эксплуатационную документацию.

Допускается применять иные аналогичные по назначению средства измерений, допущенные к применению в установленном порядке, если их характеристики не хуже установленных настоящей методикой.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Кол-во

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Основные средства поверки

7.2

1

Гидравлический пресс.

Статическое давление не менее 1,0 МПа

7.3.1

1

Калибратор  электрических сигналов MC3-R. Частота

следования   импульсов   0,0005   -   1000   Гц.

Воспроизведение числа  импульсов  до 9999999,

разрешение  1 импульс;  Техническая  документация

фирмы “ARTVIK”

7.3.2

1

Установка для градуировки и поверки расходомеров-счетчиков    жидкости.    Основная    относительная

погрешность измерения объема жидкости не более ± 0,1%

Вспомогательные средства поверки

1

Барометр-анероид М110, ТУ 25-1799-75, погрешность не более ± 2%

1

Психрометр аспирационный М - 34. ТУ 25 - 1607.054 - 85.

Погрешность не более ± 3%, диапазон измерения относительной влажности от 10% до 100%

1

Термометр лабораторный ТЛ -19-1. ГОСТ 28498. Цена деления ± 0,5 °C, диапазон измерения от 0 до плюс 100 °C

Примечание - Все применяемые при поверке СИ должны быть поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма, а также эксплуатационную документацию.

3 Требования безопасности
  • 3.1 При проведении поверки должны соблюдаться требования, определяемые:

  • - правилами безопасности при эксплуатации установки;

  • - правилами безопасности при эксплуатации средств поверки, приведенными в эксплуатационной документации;

  • - правилами техники безопасности и пожарной безопасности, действующими на предприятии.

4 Требования к квалификации поверителей

Поверка установок проводится квалифицированным персоналом предприятий и организаций, аккредитованных в установленном порядке.

Поверку установки должен выполнять поверитель, изучивший работу установки и имеющий навыки работы на компьютере в операционной среде WINDOWS.

Поверитель должен быть аттестован в соответствии с ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений».

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C................от плюс 15 до плюс 25;

  • - рабочая среда......................................................вода питьевая

по ГОСТ Р 51232;

  • - температура рабочей жидкости, °C....

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа..............

от плюс 15 до плюс 25; от 40 до 80;

от 84 до 106;

  • 5.2 При проведении поверки установки не должно быть вибраций.

  • 5.3 Перед проведением поверки установку выдерживают в нормальных климатических условиях не менее 8 часов.

6 Подготовка к поверке
  • 6.1 Перед началом поверки поверитель должен изучить руководство по эксплуатации (далее - РЭ) поверяемой установки, технических средств, используемых при поверке, настоящую инструкцию и правила техники безопасности.

  • 6.2 Проверить комплектность средств поверки, наличие действующих свидетельств о их поверке.

  • 6.3 Провести подготовительные работы на установке в соответствии с руководством по эксплуатации.

7 Проведение поверки
  • 7.1 Внешний осмотр

При проведении внешнего осмотра проверяют:

  • - комплектность установки в соответствии с 1.7 РЭ;

  • - отсутствие механических повреждений вводного и отводного шлангов;

  • - целостность контактов соединительных кабелей и разъемов установки. Установка, забракованная при внешнем осмотре, дальнейшей поверке не

подлежит.

  • 7.2 Проверка герметичности и опробование

    • 7.2.1 Для проверки герметичности подсоединить вводной и отводной шланги установки к гидравлическому прессу в соответствии с его технической документацией. Создать в гидравлическом контуре установки давление 0,8 МПа и выдержать его в течение 15 минут.

Результаты поверки по данному параметру считаются положительными, если отсутствует течь воды, падение капель и запотевание швов.

  • 7.2.2 Для опробования установки необходимо установить ее на ровную поверхность и подключить и подключить вводной и отводной шланги установки к гидравлическому контуру эталонной поверочной установки.

  • 7.2.3 Установить максимальный расход воды через установку не более 5 м3/ч и внешним осмотром убедиться в течение 2 минут в отсутствии протечек в местах соединений.

Установка считается пригодной для дальнейшего проведения поверки, если при опробовании не выявлено несоответствия установленным требованиям по эксплуатационной документации.

  • 7.3 Определение метрологических характеристик установки

    • 7.3.1 Проверка работоспособности импульсного измерительного канала.

Перед процедурой проверки необходимо при выключенном питании установки собрать схему согласно приложения В.

Для входа в режим поверки установки необходимо включить питание (рисунок 1, позиция 3) при нажатых кнопках и (рисунок 1, позиция 4).

Обозначения

  • 1 -ЖКИ;

  • 2 - кнопки управления режимами работы;

  • 3 - кнопка управления питанием контроллера;

  • 4 - кнопки выбора параметра и разряда (значащей цифры) параметра;

  • 5 - кнопки уменьшения/увеличения значения параметра;

  • 6 - универсальный разъем контроллера.

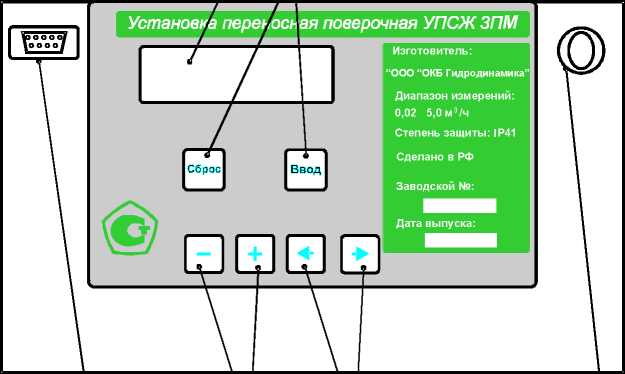

Рисунок 1 - Передняя панель контроллера

На ЖКИ контроллера индицируется:

Служебный режим Поверка

С помощью кнопок ” и выбрать режим «Проверка импульсного входа» и нажать кнопку «ВВОД». Для определения работоспособности импульсного измерительного канала необходимо:

а) установить на калибраторе амплитуду выходного сигнала 5 В, первое значение частоты следования импульсов и количество импульсов в соответствии с таблицей Б.1;

б) запустить калибратор, нажав на нем кнопку «ЗАПУСК»;

в) по окончанию счета импульсов результаты измерений, появившиеся на ЖКИ контроллера, занести в таблицу Б.1;

г) для обнуления показаний контроллера нажать кнопку «СБРОС».

Последовательно выполнить действия по перечислениям а) - г) для всех значений периода следования импульсов.

Результаты поверки по данному параметру поверки считаются положительными, если количество импульсов, подсчитанное контроллером совпадает с заданным на калибраторе.

  • 7.3.2 Определение относительной погрешности установки при измерении объема воды

    • 7.3.2.1 Погрешность измерения объема определяют на эталонной установке для поверки расходомеров-счетчиков жидкости (см. таблицу 3) согласно документации на данную установку по методике поверки расходомеров-счетчиков жидкости с импульсным выходом.

Относительную погрешность установки определяют путем сравнения объема воды, измеренного установкой, с объемом воды, измеренным эталонной установкой.

Перед проведением поверки необходимо:

а) подсоединить кабель «Импульсный выход» (Приложение А, таблица А.2) к разъему УПСЖ 3 ПМ и к соответствующему входу эталонной установки;

б) запустить процесс поверки согласно методике, описанной в технической документации на эталонную установку.

Поверку УПСЖ 3 ПМ производят в соответствии с 7.3.2.2 при периодической поверке и в соответствии с 7.3.2.3 при первичной поверке.

  • 7.3.2.2 При периодической поверке проводят по пять измерений на каждом значении расхода при температуре воды плюс (20 ± 5) °C. Минимальный объем У для каждого значения расхода Q приведен в таблице 3.

Таблица 3 - Контрольные точки измерения объема

Параметр

Единица измерения

Значение параметра для контрольных точек

1

2

3

4

5

Расход Q

м3

0,02

0,12

1,5

3,0

4,5

Объем У

дм3 (л)

5

8

30

80

150

Примечания

  • 1 Установка указанных расходов воды производится регулирующей аппаратурой эталонного средства измерения объема.

  • 2 Погрешность задания каждого поверочного расхода воды должна быть не более ± 10% от указанного в таблице 6.

  • 3 Объем воды, пропускаемый через УПСЖ 3 ПМ при каждом измерении должен быть не менее указанного в таблице 3.

Расчет относительной погрешности каждого измерения объема 8yi

производится по формуле:

m'Nyi~V3i
УЭ1

•100,

(1)

где Nyi - количество импульсов, пришедшее с контроллера установки УПСЖ 3 ПМ; т - вес импульса (равен 4 х 10'4 л/имп);

V3i - объем воды по эталонному средству измерения, дм3 (л).

В качестве относительной погрешности измерения объема принимается максимальное значение относительной погрешности в диапазоне измерений.

Результаты расчетов записывают в таблицу Б.2.

Результаты периодической поверки по данному параметру считаются положительными, если относительная погрешность установки при измерении объема воды по формуле (1) не превышает ± 0,5% в диапазоне расходов от 0,02 до 0,12 м3/ч и ± 0,33% в диапазоне расходов от 0,12 до 5,0 м3/ч.

  • 7.3.2.3 При проведении первичной поверки проводят серию из 11 измерений. Относительная погрешность определяется на каждом значении расхода в соответствии с таблицей 3 для температуры воды Ь = плюс (20 ± 5) °C и f2 = плюс (90 ± 5) °C. Допускается определять погрешность при выполнении условия (t2 - Ь) > 50.

Результаты измерений для температуры Д заносят в таблицу Б.З, для температуры f2 - в таблицу Б.4.

По полученным значениям (раздельно для температуры воды Ь и f2) вычисляют случайную и систематическую составляющие относительной погрешности.

Вычисляют среднее квадратическое отклонение относительной погрешности измерения:

где п - число измерений,

8у - среднее арифметическое погрешности измерений.

Доверительные границы случайной составляющей погрешности находят по формуле:

E=t-S

(3)

где t - коэффициент Стъюдента по ГОСТ 8.207, при числе измерений п = 11 и доверительной вероятности Р= 0,95, t = 2,228.

Систематическую погрешность результата измерений вычисляют по формуле:

0В=1,1

(4)

где 8Э - относительная погрешность эталонной установки,

8t - погрешность, вызванная изменением температуры рабочей среды (вычисляется как разность между среднеарифметическими значениями 8у при температурах рабочей среды (20 ± 5) °C и (90 ± 5) °C на каждом значении расхода),

  • 1,1 - коэффициент для доверительной вероятности при Р= 0,95.

Граница погрешности результата измерения находится по формуле:

(5)

где К - коэффициент, зависящий от соотношения случайной и систематической погрешности;

- оценка суммарного среднеквадратичного результата измерения.

(6)

£ + 06

Основная относительная погрешность измерения объема определяется по формуле:

<5т=МА-

(8)

Результаты первичной поверки по данному параметру считаются положительными, если относительная погрешность установки при измерении объема воды по формуле (8) при температурах рабочей среды (20 ± 5) °C и (90 ± 5) °C не превышает! 0,5% в диапазоне расходов от 0,02 до 0,12 м3/ч; не превышает! 0,33% в диапазоне расходов от 0,12 до 5,0 м3/ч.

8 Оформление результатов поверки установки

  • 8.1 При положительных результатах поверки установки оформляется свидетельство о поверке согласно ПР 50.2.006 и делается отметка в эксплуатационной документации.

  • 8.2 При отрицательных результатах установка к эксплуатации не допускается и на нее оформляется извещение о непригодности согласно ПР 50.2.006.

Приложение А

Комплект соединительных кабелей

Таблица А.1 - Кабель интерфейсный RS 232 (Длина 1,5 м)

DB9

цепь

2

TxD

3

RxD

5

GND

Таблица А.2- Кабель импульсного выхода (Длина 1,5 м)

DB9

цепь

8

Out-

9

Out +

Таблица А.З- Кабель «Старт/Стоп» (Длина 1,5 м)

DB9

цепь

5

GND

7

S/S

Таблица А.4- Кабель оптовхода (Длина 1,5 м)

DB9

цепь

1

+ 5 В

4

ln+

5

GND

Таблица А.5- Кабель импульсного входа (Длина 1,5 м)

DB9

цепь

4

ln+

5

GND

Продолжение приложения А

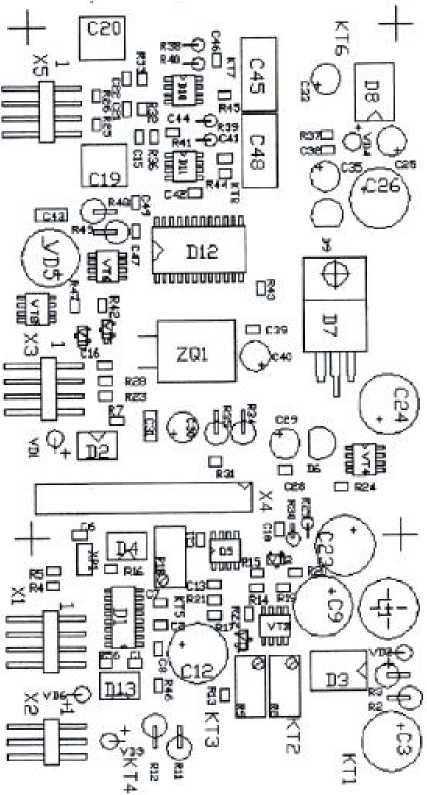

Схема подключения кабелей

Назначение разъемов:

Х1 - подключение интерфейсного кабеля;

Х2 - подключение кабеля питания;

ХЗ - подключение кабеля от пульта дистанционного управления;

Х5 - подключение кабеля от первичного расходомера

Приложение Б

Форма протокола поверки установки

(рекомендуемая)

ПРОТОКОЛ №______

ПОВЕРКИ УСТАНОВКИ УПСЖ 3 ПМ от «____»________200__г.

Установка поверочная УПСЖ 3 ПМ, серийный (заводской) номер___________,

п р и н адл ежа щая________________________________________________________

Условия поверки:

температура окружающего воздуха______________________

д а в л е н и е______________________________________________________

влажно сть____________________________________________

Таблица Б.1 - Проверка работоспособности импульсного измерительного канала

Частота следования импульсов, Гц

Количество импульсов

Показания контроллера

250

1000

50

1000

10

200

2

100

0,5

50

Таблица Б.2 - Определение погрешности установки при измерении объема воды (форма для периодической поверки)

№ изм.

Заданные значения расхода (объема), м°/ч (дм°)

0,02 (5)

0,12 (8)

1,5 (30)

3,0 (80)

4,5 (150)

Уэл дм(л)

vy, дм4

(л)

5у/,

%

Уэл дм(л)

Уи, дм(л)

5у/,

%

Уэл дм(л)

Уи, дм(л)

5у/,

%

Уэл дм(л)

Уул дм4

(л)

5у/,

%

Уэл дм4

(л)

Уул дм4

(л)

5у/,

%

1

2

3

4

5

Температура рабочей среды____________°C

Допускаемое значение относительной погрешности УПСЖ 3 ПМ ± 0,5% в диапазоне расходов от 0,02 до 0,12 м3/ч и ± 0,33% в диапазоне расходов от 0,12 до 5 м3

Продолжение приложения Б

Таблица Б.З- Результаты измерений при температуре Ь =_____°C (форма для

первичной поверки)

№ изм.

Заданные значения расхода (объема), м°/ч (дм°)

0,02 (5)

0,12 (8)

1,5 (30)

3,0 (80)

4,5 (150)

ДМ3

vyi,

ДМ3

%

УЭ1,

ДМ3

vyi,

ДМ3

%

УЭ1,

ДМ3

vyi,

ДМ3

%

УЭ1,

ДМ3

vyi,

ДМ3

%

УЭ1,

ДМ3

vyi,

ДМ3

%

1

2

3

4

5

6

7

8

9

10

11

зу, %

8у . %

8у . %

8у . %

8у . %

S,%

S,%

S,%

S,%

S,%

£ , %

£ , %

£ , %

£ , %

£ , %

<5Z,%

<5Z,%

<5Z,%

<5Z,%

<5Z,%

0В, %

0В, %

0В, %

0В, %

0В, %

, %

, %

, %

, %

, %

К

К

К

К

К

д, %

А, %

А, %

А, %

А, %

ду,%

<V/o

ду,%

<V/o

<V/o

Допускаемое значение относительной погрешности УПСЖ 3 ПМ ± 0,5% в диапазоне расходов от 0,02 до 0,12 м3/ч и ± 0,33% в диапазоне расходов от 0,12 до 5 м3

Продолжение приложения Б

Таблица Б.4- Результаты измерений при температуре t2 =_____°C (форма для

первичной поверки)

№ изм.

Заданные значения расхода (объема), м°/ч (дм°)

0,02 (5)

0,12 (8)

1,5 (30)

3,0 (80)

4,5 (150)

ДМ3

ДМ3

%

ДМ3

ДМ3

%

ДМ3

ДМ3

%

ДМ3

ДМ3

%

ДМ3

ДМ3

%

1

2

3

4

5

6

7

8

9

10

11

8у, %

8У, %

8У, %

8У, %

8У, %

Заключение о пригодности________________________________________

годен, не годен

Поверитель___________________________________________________

подпись                   расшифровка подписи

Дата поверки__________________

Приложение В

Схема проверки импульсного входа

1

+5В

2

TxD

3

RxD

4

In+

5

GND

6

7

S/S

8

OUT-

9

OUT +

Для заметок

19

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
