Методика поверки «Контроллеры промышленные многофункциональные «Арбитр»» (Код не указан!)

СОГЛАСОВАНО

Генеральный директор

г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) контроллеров промышленных многофункциональных «Арбитр», далее по тексту - контроллеры.

• 1.2 Контроллеры подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 6 лет.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 45 до 80 %;

• - атмосферное давление от 84 до 107,0 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллеры в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе контроллеры и средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 При проведении внешнего осмотра контроллеров проверяют:

• - соответствие комплектности перечню, указанному в формуляре и руководстве по эксплуатации;

• - соответствие серийного номера указанному в формуляре;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - гарантийные пломбы не должны быть нарушены;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусе контроллеров не должно быть трещин, царапин, забоин, сколов;

• - отдельные части контроллеров должны быть прочно закреплены.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование контроллеров.

Опробование контроллеров следует производить в следующем порядке:

• 1) Подготовить контроллер в соответствии с руководством по эксплуатации.

• 2) Подключить питание 220 В переменного напряжения (или другое соответствующее питание, в зависимости от модификации контроллера).

• 3) При подаче питания контроллер подаст короткий звуковой сигнал, индикатор «СТАТУС» зажжется красным цветом на 5-10 секунд, после чего загорится желтым цветом.

• 4) Дождаться окончания загрузки контроллера. Индикатор «СТАТУС» зажжется зеленым цветом.

Результат опробования считают положительным, если происходит включение световой и звуковой сигнализации контроллера в соответствии с руководством по эксплуатации.

• 8.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения (далее по тексту - ПО) необходимо:

• 1) Подготовить контроллер в соответствии с руководством по эксплуатации.

• 2) Запустить Web-браузер на персональном компьютере (далее по тексту - ПК).

• 3) Подключиться к встроенному Web-интерфейсу контроллера (адрес по умолчанию указан в руководстве по эксплуатации). В результате успешного соединения с контроллером

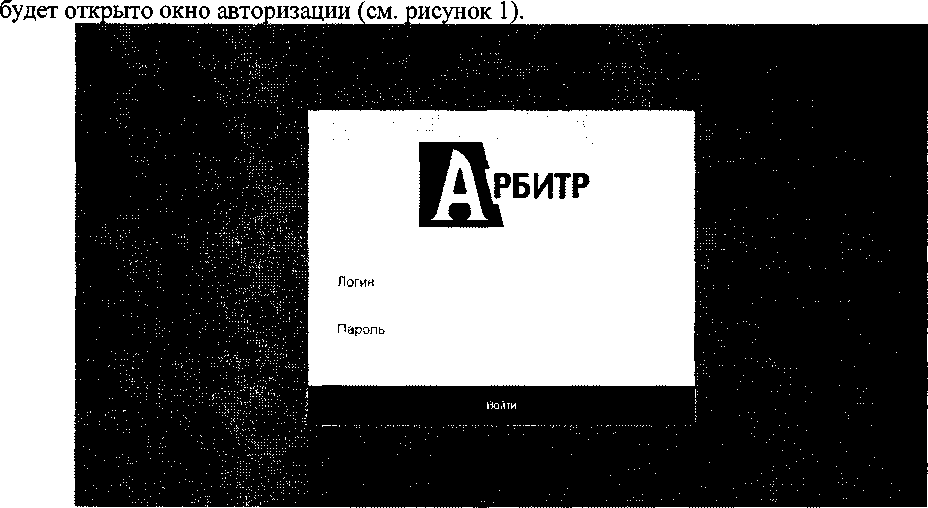

Рисунок 1 - Окно авторизации контроллеров

• 4)  Ввести имя пользователя и пароль. Значения, установленные по умолчанию, указаны в руководстве по эксплуатации на контроллеры.

• 5)  В Web-браузере перейти во кладку «Справка» и посмотреть наименование и номер версии ПО.

Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в описании типа и формуляре на контроллер.

• 8.4 Проверка допускаемых погрешностей.

  • 8.4.1 Проверка допускаемой основной абсолютной погрешности при измерении текущего времени за сутки.

Порядок проведения:

• 1) Собрать схему проверки, приведенную на рисунке 2.

• 2) Запустить Web-браузер на ПК.

• 3) Ввести в строке адреса Web-браузера адрес встроенного Web-интерфейса контролера.

• 4) Ввести имя пользователя и пароль.

Питание

-220 В

Питание

- 220 В (в зависимости от конфигурации)

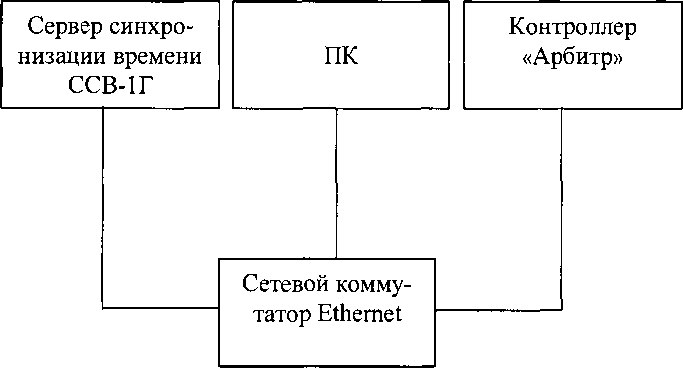

Рисунок 2 - Схема проверки погрешности при измерении текущего времени за сутки

• 5) В Web-браузере перейти в раздел «Настройки». Задать адрес NTP-сервера согласно сетевым настройкам сервера синхронизации времени ССВ-1Г (далее по тексту - сервер синхронизации).

• 6) Открыть вкладку «Время», нажать кнопку «Синхронизировать». При этом время на контроллере будет синхронизировано с текущим временем на сервере синхронизации.

• 7) Дождаться выполнения синхронизации времени контроллера с сигналами сервера синхронизации по протоколу NTP.

• 8) Убедиться, что показания внутренних часов контроллера и сервера синхронизации совпадают. Если данное условие не выполняется, результаты проверки считаются отрицательными.

• 9)  По истечении 24 часов повторить пункты 6) - 8).

• 10) На вкладке «Время», нажать кнопку «Сверить с сервером», дождаться выполнения операции и вывода результатов на экран.

• 11) При этом в WEB-интерфейсе контролера будет выведено системное время на контроллере, показания времени сервера синхронизации и выдан результат сравнения (см. рисунок 3). Операция занимает не более 30-ти секунд.

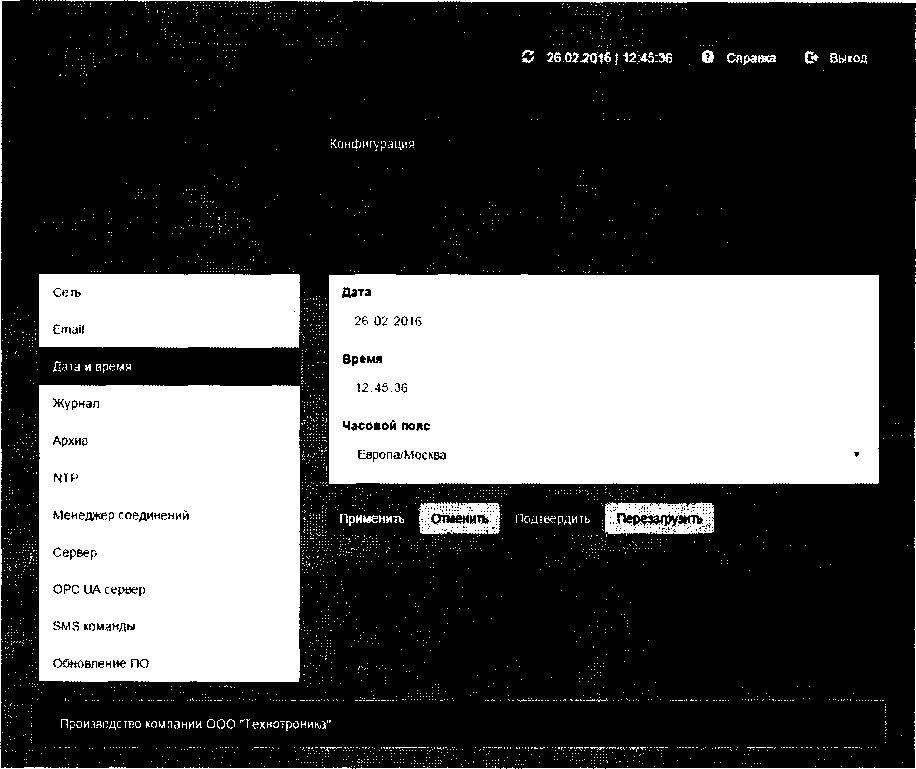

Рисунок 3 - Синхронизация и контроль времени контроллера

• 12) Вычислить основную абсолютную погрешность текущего времени за сутки, измеряемого контроллером по формуле:

ДТ = Т_К-Т_ПК,                (1)

где: АТ - погрешность измерения текущего времени за сутки;

Т_к - время контроллера на момент сравнения;

Т_пк - время сервера синхронизации на момент сравнения.

Результаты проверки считаются удовлетворительными, если полученные значения основной абсолютной погрешности при измерении текущего времени контроллером не превышает ± 1,0 с за сутки.

• 8.4.2 Проверка допускаемой относительной погрешности преобразования по цифровым входам, подключенных к приборам учёта (в качестве примера приводится проверка допускаемых относительных погрешностей преобразования электрической энергии за сутки и проверка электрической мощности за 30 мин).

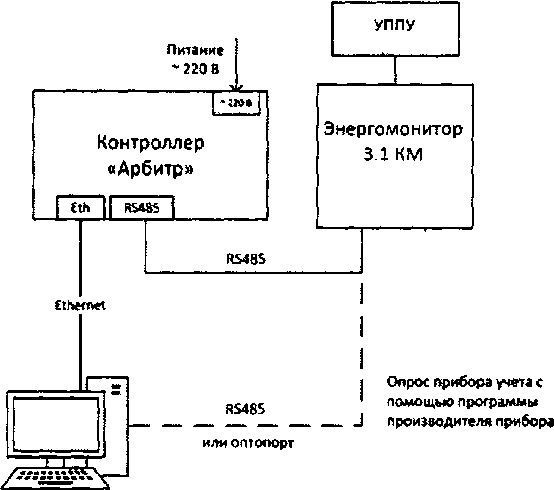

• 1)  Собрать схему, приведённую на рисунке 4 (все подключения выполнять согласно руководству по эксплуатации).

• 2)  Выполнить п. 8.4.1 п.п. 2) - 4) настоящей методики.

• 3)  Сконфигурировать подключение и опрос прибора электроизмерительного эталонного многофункционального Энергомонитор 3.1 КМ (далее по тексту - Энергомонитор

  • 3.1 КМ) согласно руководству по эксплуатации на контроллер.



ПК

Рисунок 4

• 4) При помощи установки универсальной поверочной УППУ - МЭ 3.1 КМ (далее по тексту - УППУ), подключенной к цифровым выходам Энергомонитор 3.1 КМ, воспроизводить испытательный сигнал с напряжением 220 В и силой электрического тока равного 1 А в течение 24 часа.

Примечания

а) В течение суток не должно быть пропаданий питания и повреждения подключений цифровых линий контроллера, Энергомонитор 3.1 КМ, УППУ.

б) В течение суток не должно быть изменений времени Энергомонитор 3.1 КМ и контроллера.

• 5)  По истечении 24 часов в Web-браузере в разделе «Приборы учета»/«Отчёты», подраздел «Энергия» выбрать подключенный прибор учета и в поле «Энергия за предыдущие сутки», в Web-браузере отобразятся значения электрической энергии, зарегистрированной за предыдущие сутки при помощи Энергомонитор 3.1 КМ (по умолчанию - энергия по сумме тарифов, активная прямая), подключенному к контроллеру (см. рисунок 5). Время отображения значений - не более 20 секунд.



  Значе!

  выбор ПУ

  Выбор параметров ПУ:

  Mercury 230

  Параметр

  Значение

  Ед. измерения

  Время

  Е (А+)

  20296.2900554

  00:00:00 26.02.2016

  Вт-ч

  Вт ч

  е m

  20296.0266387

  00:00:00 25.02.2016

  Рисунок 5 - Окно «Энергия за предыдущие сутки»

  АРХИВЫ

  Просмотр

  Выгрузка

  VA

  V В

  VC

  Е

  • 1 Mercury 230

  • 2 Энергомера

  ^'рььучета-.с;^.;

• 6) Определить относительную погрешность преобразования значений энергии за сутки по каналам контроллера, подключенным к цифровым выходам Энергомонитор 3.1 КМ по формуле:



  (2)

Ec4i - показание количества потребленной активной энергии за предыдущие сутки на Энергомонитор 3.1 КМ;

Ею - показание количества потребленной активной энергии за предыдущие сутки, считанное контроллером.

Результаты проверки считаются удовлетворительными, если полученные значения относительной погрешность D; преобразования измеренных значений энергии по каналам контроллера, подключенным к цифровым выходам прибора учета не превышает ±0,1 %. При выполнении вычислений следует принимать во внимание коэффициенты трансформаторов тока и трансформаторов напряжения, записанные в память Энергомонитора 3.1 КМ и контроллера.

• 8.4.2.1 Проверка допускаемой относительной погрешности преобразования сигналов значений средней мощности за 30 минут по каналам контроллера, подключенным к цифровым выходам Энергомонитор 3.1 КМ, выполняется по результатам измерений п. 4) раздела 8.4.2.1.

• 1) В Web-браузере в разделе «Приборы учета»/ «Отчёты», подраздел «Мощность» выбрать Энергомонитор 3.1 КМ и поле «Профили мощности», на экране отобразятся 48 значений мощности за предыдущие сутки по измерительным каналам контроллера. Время отображения значений - не более 20 секунд.

• 2) Определить относительную погрешность преобразования измеренных значений мощности по каналам контроллера, подключенным к цифровым выходам Энергомонитор 3.1 КМ по формуле:

Д_{1 =} ^‘С-^Р^х100Уо              ⁽³⁾

Рс*

Pcqi - значение 30-минутной мощности за i-ый 30 - минутный интервал времени считанное с Энергомонитор 3.1 КМ;

Pki - значение 30-минутной мощности за i-ый 30 - минутный интервал времени считанный из контроллера;

Результаты проверки считаются удовлетворительными, если полученные значения относительной погрешности Di преобразования значений мощности за каждый 30-минутный интервал в сутках по каналам контроллера, подключенным к цифровым выходам прибора учта не превышает ± 0,1 %. При выполнении вычислений следует принимать во внимание коэффициенты трансформаторов тока и трансформаторов напряжения, записанные в память Энергомонитор 3.1 КМ и контроллера.

• 8.4.3 Проверка допускаемой приведенной к верхней границе диапазона погрешности измерения и преобразования силы постоянного тока.

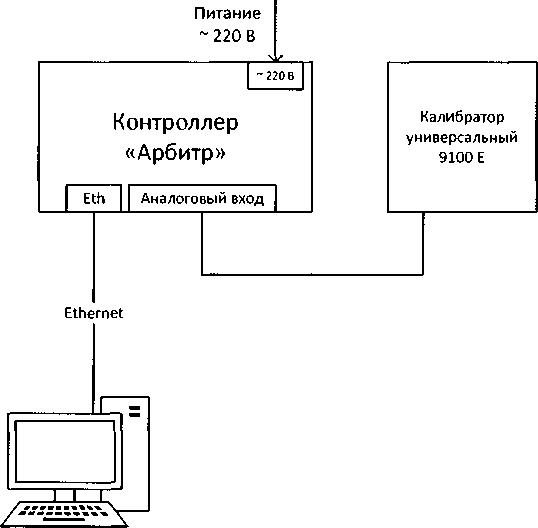

• 1) Собрать схему подключения, представленную на рисунке 6, и подготовить средства измерений к работе согласно их руководствам по эксплуатации.

• 2) Настроить контроллер для измерения силы постоянного тока по выбранному аналоговому входу. В Web-браузере определить соответствующий аналоговый вход контроллера, (раздел «Устройства», поля «Аналоговый вход 1-8») циклически считывать через Web-интерфейс контроллера значения силы тока на данном входе.



ПК

Рисунок 6

• 3) На аналоговый вход контроллера от калибратора универсального 9100 Е (далее по тексту - калибратор) поочередно подать следующие значения входного тока: 1,5, 10, 15, 25 мА.

• 4) Фиксируют значения, измеренные контроллером, и рассчитывают приведенную к верхней границе диапазона погрешность по формуле 4:



(4)

где 1изм - значение входного тока, измеренное контроллером;

1вх - значение входного тока, подаваемое с калибратора;

Id - значение верхней границы диапазона измерения и пребразования силы постоянного тока (25 мА).

Результаты испытаний считаются удовлетворительными, если полученные значения приведенной к верхней границе диапазона погрешности измерения и преобразования силы постоянного тока не превышают ± 0,5 %.

• 8.4.4 Проверка допускаемой относительной погрешности измерения и преобразования количества импульсов электрического напряжения в диапазоне частот от 0 до 10 кГц.

Проверку проводить в следующей последовательности:

• 1) Собрать схему подключений, приведенную на рисунке 6 и подготовить средства измерений в соответствии с их руководствами по эксплуатации.

• 2) Настроить контроллер для измерения количества импульсов на выбранном счетном дискретном входе.

• 3) В Web-браузере найти соответствующий счетный дискретный вход контроллера (раздел «Устройства», поля «Счетчик импульсов 1-4»), установить начальное значение входа счетчика импульсов.

• 4) Воспроизвести с калибратора испытательный сигнал со следующими параметрами:

• - амплитуда импульса - 5 В;

• - длительность импульса - 100 мс;

• - частота повторения -10 Гц.

• 5) Подавать в течение 10 минут импульсы от калибратора на вход контроллера.

• 6) Считать новое показание входа счетчика импульсов с помощью Web-браузера.

• 7) С помощью начального и конечного показания счетчика импульсов установить измеренное контроллером количество импульсов в п. 5).

• 8) Относительную погрешность измерения (в процентах) рассчитывают по формуле:



  •100 %

(5)

где Х_о - эталонное (воспроизведенное с помощью калибратора количество импульсов) значение характеристики;

X - полученные значения количества импульсов, измеренных с помощью контроллера.

Результаты проверки считаются положительными, если полученные значения относительной погрешности не превышают ± 0,1 %.

• 9.1 При положительном результате поверки контроллеры удостоверяются знаком поверки и записью в формуляре, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.2 При отрицательном результате поверки контроллеры не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в формуляре на контроллеры.

12
