Инструкция «Тестер радиокоммуникационный универсальный CMU200» (651-18-042 МП)

УТВЕРЖДАЮ

Первый заместите директора - зам работе

пунов

018 г.

Инструкция

Тестер радиокоммуникационный универсальный CMU200

Методика поверки

2018 г.

• 1     Основные положения

  • 1.1. Настоящая методика устанавливает методы и средства первичной и периодической поверок тестера радиокоммуникационный универсальный CMU200, зав. №108698, производства компании «Rohde & Schwarz GmbH & Со. KG» (Германия) (далее - CMU200).

• 1.2 Интервал между поверками - 1 год.

1.3. Периодическая поверка CMU200 в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления эксплуатирующей организации, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 2     Операции поверки

• 2.1 При проведении поверки должны производиться операции, указанные в табли

це 1.

Таблица 1 - Операции поверки

2.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 CMU200 признается непригодным и к эксплуатации не допускается.

• 3     Средства поверки

• 3.1    Средства поверки приведены в таблице 2.

Таблица 2 - Средства поверки

Продолжение Таблицы 2.

• 3.2   Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемого CMU200 с требуемой точностью.

• 3.3   Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

• 4     Требования безопасности при поверке

• 4.1   При проведении операций поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации на средства измерений, используемых при поверке.

• 4.2   К проведению поверки CMU200 допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

• 5     Условия поверки

  • 5.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха                         от 20 до 35 °C

• - относительная влажность воздуха                            от 30 до 80 %;

• - атмосферное давление                                 от 84,0 до 106,7 кПа;

• - напряжение питающей сети                                   (220±20) В;

• - частота питающей сети                                        (5О±О,5) Гц.

• 6     Подготовка к поверке

• 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого CMU200 и используемых средств поверки.

• 6.2 Поверяемый CMU200 должен быть выдержан в помещении в расположении средств поверки не менее 2-х часов.

• 6.3 CMU200 и средства поверки должны быть подготовлены к работе в соответствии сРЭ.

• 7     Методы (методики) поверки

• 7.1   Внешний осмотр

• 7.1.1  При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - комплектность согласно требованиям эксплуатационной документации;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 71.2 Результаты внешнего осмотра считать положительными, если выполняются требования, перечисленные в п. 7.1.1.

• 7.2 Опробование

• 7.2.1 Установить главный переключатель на задней панели из положения 0 в положение I.

• 7.2.2  Нажать клавишу On/StandBy. Загорится зеленый светодиод слева. После активации рабочего режима на дисплее на несколько секунд появится стартовое меню. Пока оно отображается на экране, тестер производит стартовое самотестирование.

• 7.2.3  Нажать клавишу MENU SELECT выбрать в меню Basic function->Base->Maintenance и запустить вид самотестирования Continuous Selftest.

Результаты опробования считать положительными, если на дисплее не появилось сообщений об ошибках.

• 7.3 • Идентификация ПО

• 7.3.1  Войти в меню Setup, выбрать вкладку Options. На экране CMU200 должны отобразиться идентификационные данные CMU200 и версия установленного программного обеспечения и перечень опций.

• 7.3.2  Результаты поверки считать положительными, если идентификационные данные программного обеспечения соответствуют идентификационным данным, приведённым в таблице 3.

Таблица 3

• 7.4 Определение относительной погрешности частоты опорного кварцевого генератора. Определение диапазона частот ВЧ генератора

• 7.4.1 Включить приборы и соединить их в соответствии со схемой, представленной на рисунке 1.

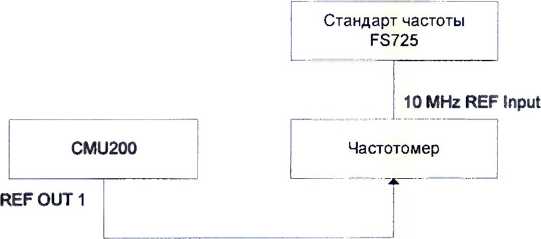

Рисунок 1 - Схема подключения СИ

• 7.4.2  Измерить частоту сигнала Бизм при помощи частотомера.

• 7.4.3  Относительную погрешность частоты опорного генератора (^) вычислить по формуле (1):

  df =£- ном f изм f изм

  (1)

где f^И()М - номинальное значение частоты опорного генератора, Гц; fизм - измеренное частотомером значение частоты, Гц.

• 7.4.4 Соединить выход частоты 10 МГц стандарта частоты с входом внешней опорной частоты генератора сигналов в соответствии с рисунком 2.

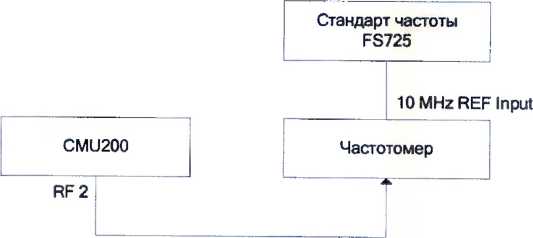

  Рисунок 2 - Схема подключения СИ

  7.4.5 Соединить выход RF2 тестера CMU200 сигналов с входом частотомера. Установить следующие параметры выходного сигнала ВЧ генератора:

  —уровень сигнала 0 дБ(отн. 1 мВт)

  —частоту выходного сигнала в соответствии с таблицей 2

  Таблица 2

  Частота	0,1	10	100	500	1000	2000	2700
  сигнала, МГц

Результаты поверки считать положительными, если значение относительной погрешности частоты опорного генератора находится в пределах ±(Т-2-10'⁷+0,1), где Т-количество лет с даты выпуска, диапазон рабочих частот анализатора соответствует таблице 2.

7.5 Определение погрешности установки уровня выходного сигнала ВЧ генератора

• 7.5.1 Определение погрешности проводится по схеме соединений, приведенной на рисунке 3.

  CMU200

; Измеритель мощности/

анализатор сигналов

RF1.RF2

Рисунок 3 - Определение погрешности установки уровня выходного сигнала ВЧ генератора.

• 7.5.2  Установить режим ВЧ-генератора, для чего выбрать в меню Basic Functions пункт RF Analyzer/Generator, вкладка Generator. Установить значение выходной мощности ВЧ генератора минус 27 дБ(отн. 1 мВт) и значение частоты 100 кГц.

• 7.5.3  Выполнить измерение уровня выходного сигнала и зафиксировать полученное значение.

• 7.5.4  Пользуясь цифровой клавиатурой или вращающейся ручкой управления, устанавливать в блоке цифровых входных данных значения уровней и частот выходного сигнала ВЧ генератора, в соответствии с таблицей 3. .Для уровней сигнала менее минус 60 дБ(отн. 1 мВт) и частотой ниже 50 МГц измерения проводить с помощью анализатора сигналов, устанавливая центральную частоту анализатора в соответствии с таблицей 3 и полосу обзора 10 кГц, и использовать режим работы анализатора Peak Search.

Таблица 3

Продолжение таблицы 3

7.5.5 Погрешность установки уровня выходного сигнала определить по формуле (2):

• 7.6.1  Подключить ВЧ генератор сигналов к соединителю N-типа (RF1, RF2 или RF4 IN) тестера. Анализатор спектра или измеритель мощности (в зависимости от частотного диапазона и уровня сигнала), включается в измерительную цепь для контроля установки уровня выходного сигнала генератора.

• 7.6.2  Пользуясь указаниями Operation Manual, установить выход испытуемого тестера на необходимый соединитель (RF 1, RF 2 или RF 4 IN), выбрать в меню RF Analyzer/Generator режим Pow.Meter Freq.Sel. Установить на тестере ширину полосы измерения Bandwidth = 1 кГц.

• 7.6.3  Установить на ВЧ генераторе частоту 10 МГц и, используя внешний измеритель мощности, установить уровень выходного сигнала генератора минус 40 дБ(отн. 1 мВт) . Измерить мощность тестером CMU200.

• 7.6.4  Повторить измерения для частот и уровней генератора, приведенных в таблице

5.

Таблица5

Продолжение таблицы 5

Результаты поверки считать положительными, если диапазон частот анализа составляет от 10 МГц до 2,7 ГГц, а значения погрешности измерения уровня выходного сигнала находятся в пределах, указанных в таблице 6.

Таблица 6

7.7 Определение диапазона частот, диапазона и погрешности измерения мощности анализатором спектра.

• 7.7.1  Подключить ВЧ генератор сигналов к соединителю N-типа (RF1, RF2 или RF4 IN) тестера. Измерительный приемник или измеритель поглощаемой ВЧ мощности МЗ-51 (в зависимости от частотного диапазона и уровня сигнала), включается в измерительную цепь для контроля установки уровня выходного сигнала генератора.

• 7.7.2  Пользуясь указаниями Operation Manual, установить поверяемый тестер в режим измерения мощности сигнала анализатором спектра, для чего нажать клавишу Menu Select и выбрать пункт измерительного меню Spectrum. Установить центральную частоту 10 МГц, для полосы обзора и полосы разрешения выбрать режим автоматического определения.

• 7.7.3  Установить на ВЧ генераторе частоту 10 МГц и, используя внешний измеритель мощности, установить уровень выходного сигнала генератора минус 90 дБ(отн. 1 мВт) . Измерить мощность тестером CMU200.

• 7.7.4  Повторить измерения для частот и уровней генератора, приведенных в таблице 7.

Таблица 7

Результаты поверки считать положительными, если диапазон частот анализа составляет от 10 МГц до 2,7 ГГц, а значения погрешности измерения мощности находятся в пределах, указанных в таблице 8.

Таблица 8

8 Оформление результатов поверки

• 8.1.   При положительных результатах поверки на CMU200 выдают свидетельство установленной формы. Знак поверки наносится на свидетельство о поверке.

• 8.2.   В случае отрицательных результатов поверки применение CMU200 запрещается, на него выдается извещение о непригодности к применению с указанием причин непри

годности.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

8
