^УТВЕРЖДАЮ

Руководи гель Г'ЦШ'И ФГУ

" ГН.МЦ МИНрМЦНЫ РОССИИ" В. В .LI Iвыдуй

\                        ......... 2014. г.

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФГУ11

енделеева"

^Н.И. Ханов

ВНИИМ и

Г.

> ч ?

s о ■ В 1

х *

■Л- <. <f '

* /00^»* •>*

  • * уимэчи^у'.

  • *         »*

ИНСТРУКЦИЯ Преобразователи и сигнализаторы солесодержания и удельного сопротивления воды корабельные МЕТОДИКА ПОВЕРКИ ДАИЕ.414321.035 Д65.

Заместитель руководителя ГЦИ СИ ФГУП ИМ им. Д.И. Менделеева»

«

2013 г.

Заместитель руководителя

Санкт-11етербург

Настоящая методика распространяется на преобразователи солесодержания корабельные ПСК-М (двухблочное исполнение), ПС’К-МБ (моноблочное исполнение), преобразователи удельного сопротивления воды корабельные ПУСВК-М (двухблочное исполнение), ПУСВК-МБ (моноблочное исполнение), сигнализаторы солесодержания корабельные ССК-М (двухблочное исполнение), ССК-МБ (моноблочное исполнение), сигнализаторы удельного сопротивления воды корабельные СУСВК-М (двухблочное исполнение), СУСВК-МБ (моноблочное исполнение), (далее - солемеры), изготавливаемые по технической документации ОАО «Концерн «НПО Аврора», предназначенные для измерений солесодержания (условно по NaCI) и удельного сопротивления воды в электрический выходной сигнал.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции:

Таблица 1

Наименование операций

Номер пункта методики

Обязательность проведения

При первичной поверке

При периодической поверке

1 Внешний осмотр, проверка комплектности

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение метрологических характеристик:

  • - определение погрешности измерений солесодержания

  • - определение погрешности измерений удельного сопротивления воды

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться испытательное оборудование и средства поверки, приведенные в таблицах 2 и 3.

2.2 Допускается применение других средств поверки, характеристики которых не хуже приведенных в таблице 3.

Таблица 2 - Перечень испытательного оборудования

Наименование

Обозначение

Кол-во

Комплекс СОК-007

ЕМВА.466661.007

1

Жгут ЖК-ПВДСС

ДАИЕ.469679.826

1

Жгут ЖК-JTAG

АМИЕ.469679.029

1

Жгут ЖК-ВП-ПП

АМИЕ.469679.031

1

Установка проверки параметров датчиков и сигнализаторов солесодержания

АМИЕ.441589.001

1

Примечание: Испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р8.568-2009.

Таблица 3 - Перечень средств измерений

Наименование, тип СИ

Обозначение, ГОСТ, ТУ

Измеряемый параметр

Основные характеристики СИ

Коли-чество, шт.

Диапазон измерений

Предел допускаемой основной погрешности

Источник питания Б5-71

ЕЭ3.233.316 ТУ

Напряжение

(27±3) В, ток не более 200 мА

0-30 В

0 - 10 А

±0,2 В

1

Вольтметр цифровой

В7-40

ТГ2.710.016

Постоянный ток от 4 до 20 мА

0 мА - 20 мА

±0,05 мА

2

Кондуктометр лабораторный КЛ-С-1

ТУ 4215 003-

14725095-08

Солесодержание растворов от 0,1 до 400,0 мг/л.

Удельное сопротивление воды от 250 до 2500 Ом*м

0,000001-

100 См/м

±0,25 %

1

Термометр лабораторный ТЛ-4

ГОСТ 28498-90

Температура растворов от 25 до 70 °C

(0-100) °C

±0,1 °C

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура воздуха от 15 до 35 °C,

  • - относительная влажность от 45 до 80 %,

  • - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

  • 3.2 Установка и подготовка солемеров к поверке, выполнение операций при проведении измерений осуществляется в соответствии с эксплуатационной документацией.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Требования безопасности должны соответствовать рекомендациям, изложенным в Руководстве по эксплуатации ДАИЕ.414321.035 РЭ.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Подключить к поверяемому солемеру аппаратуру согласно приложению А.

Подготовить к работе солемер в соответствии с руководством по эксплуатации ДАИЕ.414321.035РЭ, рабочие эталоны и вспомогательные средства измерений согласно эксплуатационной документации на них.

Чувствительный элемент первичного преобразователя установить в корпус установки проверки параметров датчиков и сигнализаторов солесодержания.

Включить аппаратуру и поверяемый солемер и прогреть их в течение 0,5 ч.

  • 5.2 Для проведения поверки должны быть заранее приготовлены (не менее, чем по 3 л) и размещены в стеклянные сосуды с притёртыми пробками контрольные растворы в соответствии с таблицей 4.

Растворы приготовляются на основе дистилированной воды путём добавления соответствующего количества хлористого натрия (квалификация не ниже «хч») - для растворов номер 6 -12, либо (для растворов номер 1 - 5) - путем проливки через ионнообменный фильтр, заполненный шихтой, состоящей из анионита АВ-17-84С в «ОН»-форме и катионита КУ-2-8 ЧС в «Н»-форме.

Растворы, соответствующие исследуемым точкам, приготовляются путем добавления NaCl в контрольный раствор или проливки этого раствора через ионнообменный фильтр.

  • 5.3 Контроль дистиллированной воды для приготовляемых растворов должен осуществляться по измеряемой с помощью лабораторного кондуктметра КЛ-С-1 удельной электропроводимости (УЭП) и должен составлять не более 10'4 См/м.

Таблица 4

Номер раствора

Солесодержание, мг/л по NaCl

1

0,5 ±0,1

2

1,0 ±0,1

3

1,8 ±0,1

4

3,0 ±0,2

5

6,0 ± 0,6

6

10± 1

7

15 ± 1

8

30 ±2

9

50 ±2

10

80 ±5

11

200 ± 10

12

320 ± 20

Примечания:

1 Растворы, приведенные в таблице 4, достаточны для поверки метрологических характери-

стик солемеров на все диапазоны измерения, предусмотренные техническими условиями ДАИЕ.414321.035ТУ. В каждом конкретном случае должны быть приготовлены растворы (не менее трех для одного диапазона ), необходимые для поверки представленных солемеров с учетом их диапазонов измерений согласно таблице 5.

  • 2 Растворы с номерами 1 - 5 должны быть приготовлены не ранее, чем за 30 мин до начала испытаний.

  • 3 Необходимо учитывать, что при поверке солемеров удельного сопротивления воды растворы с номерами 4,6 и 7 соответствуют ориентировочно 80%, 50% и 20% от верхнего предела диапазона измерений.

Каолина 5

Дна 11 азо! i измерения,

Номер раствора для замера

мг/л

1

7

3

0,1 - 1

1

2

2

0,2 - 2

1

2

--Ч

0,4 - 4

2

3

4

1-10

4

5

6

2 - 20

4

6

*7

/

4-40

6

7

8

10- 1ОО

8

9

10

40 - 400

10

1 1

12

250 - 2500 Омм

4

6

7

5.3.4 Для определения метрологических характеристик каждого солемера выполняется по 6 измерений:

  • - при 3 значениях солесодержания (удельной проводимости) раствора, лежащих в диапазонах от 20 до 30 %, от 40 до 60 % и от 70 до 90 % верхнего предела измерения;

  • - при температуре раствора, соответствующей окружающей (25±10) °C , а также при температуре (70±5)°C.

Последовательность проведения измерений должна предусматривать первоочередное использование растворов с меньшим солесодержанием, а на каждом из растворов - изменение температуры от меньшей к большей.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр, проверка комплектности

  • 6. Е1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений;

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания и следов разрушения и старения изоляции внешних токоведущих частей ;

  • - отсутствие неудовлетворительного крепления соединителей;

  • - заземление электронных блоков;

  • - наличие товарного знака изготовителя, заводского номера солемера и состояние лакокрасочного покрытия.

  • 6.1.2 Проверить комплектность солемера на соответствие их формуляру.

  • 6.1.3 Результаты проверки считать положительными, если выполняются вышеперечисленные требования.

  • 6.2 Опробование

    • 6.2.1 Солемеры представляются на поверку откалиброванными.

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение диапазона и основной приведенной (к ВП) погрешности измерений со-лесодержания.

      • 6.3.1.1 Выполняются следующие процедуры:

а) заполнить бак соответствующим контрольным раствором из таблицы 4;

б) включить питание установки;

в) включить насос, установить расход от 6 до 10 л/ч (от 100 до 160 мл/мин ), после достижения установившихся значений расхода и температуры раствора, контролируемой термометром, с помощью кондуктометра измерить фактическое значение удельной электропроводимости (УЭП) раствора и зафиксировать показания выходной величины;

г) по окончании измерений при температуре раствора (20 ± 5) °C установить на контактном термометре требуемое значение повышенной температуры раствора ((70 ± 5) °C) и включить нагреватель раствора;

д) при достижении установившегося значения температуры ((70 ± 5) °C) выполнить измерения УЭП и выходной величины.

  • 6.3.1.2 Расчет погрешности при измерении солесодержания выполняется следующим образом:

  • 1) Определить фактическое значение солесодержания раствора по формуле:

  • 4.5.3.1 Значение фактической величины солесодержания определяется по формуле:

    мг/л

    (1)

где: aet- УЭП раствора, определяемая с помощью кондуктометра, мкСм/см;

aetT4B - УЭП теоретически чистой воды, мкСм/см (ае™ учитывается только для приборов с верхними пределами до 20 мг/л).

Значения ае™ и Kt выбираются из таблицы 6 в зависимости от фактической температуры раствора.

Значения Kj выбираются из таблицы 7 в зависимости от диапазона измерения поверяемого солемера и контролируемого значения параметра;

  • 2) Рассчитать измеренное значение солесодержания раствора.

2а) В исполнении солемеров с выходным сигналом в виде постоянного тока от 4 до 20 мА измеренное значение солесодержания определяют по формуле:

Sy- 16 Х 5пР , мг/л

(2)

где: Snp - верхний предел диапазона измерения преобразователя, мг/л;

I - значение выходного тока солемера, мА.

26) В исполнении солемеров с выходным сигналом в виде постоянного напряжения от О до 10 В измеренное значение солесодержания определяют по формуле:

е = £_ v с й Ю ХдпР,мг/л,                (3)

где: U - значение выходного напряжения солемера, В.

  • 3) вычислить погрешность измерения по формуле:

5 - ж 100%

%            ,                  (4)

где: Srip - верхний предел диапазона измерений солемера, мг/л; S„ - измеренное значение солесодержания, мг/л; Sfj> - фактическое значение солесодержания, мг/л.

Таблица 6

Коэффициенты для расчета солесодержания, С

Т, °C

ае™, мкСм/см

Kt

15

0,0319

0,8042

15,5

0,0328

0,8138

16

0,0337

0,8234

16,5

0,0347

0,8331

17

0,0357

0,8427

17,5

0,0367

0,8524

18

0,0378

0,8621

18,5

0,0389

0,8718

19

0,0399

0,8815

19,5

0,0411

0,8913

20

0,0422

0,9011

20,5

0,0434

0,9109

21

0,0446

0,9207

21,5

0,0458

0,9305

22

0,0471

0,9404

22,5

0,0483

0,9503

23

0,0496

0,9602

23,5

0,0510

0,9701

24

0,0524

0,9800

24,5

0,0538

0,9900

25

0,0552

1,0000

65

0,2996

1,8678

65,5

0,3045

1,8795

66

0,3096

1,8913

66,5

0,3146

1,9030

67

0,3197

1,9148

67,5

0,3249

1,9266

68

0,3301

1,9384

1родолжение таблицы 6

Коэффициенты для расчета солесодержания, С

т, "С

ast™ мкСм/см

Kt

68,5

0,3354

1,9502

69

0,3407

1,9621

69,5

0,3461

1,9740

70

0,3515

1,9859

70,5

0,3570

1,9978

71

0,3625

2,0097

71,5

0,3681

2,0217

72

0,3737

2,0337

72,5

0,3794

2,0457

73

0,3852

2,0577

73,5

0,3909

2,0697

74

0,3968

2,0818

74,5

0,4027

2,0939

75

0,4086

2,1060

Таблица 7

Диапазон S, мг/л

Коэффициент Ка при S

S = 20 %

S = 50 %

S = 80 %

0,1 - 1

0,463

0,463

0,463

0,2-2

0,463

0,463

0,464

0,4-4

0,463

0,464

0,464

1 - 10

0,464

0,465

0,466

2-20

0,465

0,466

0,467

4-40

0,466

0,468

0,469

10-100

0,468

0,471

0,474

40 - 400

0,474

0,481

0,485

  • 6.3.1.3 Солемеры ечитать выдержавшими поверку, если значения основнойя приведенной к верхнему пределу погрешности измерений солесодержания не превышают значений ±4 %.

  • 6.3.2 Определение диапазона и приведенной (к верхнему пределу) погрешности при измерении удельного сопротивления воды.

    • 6.3.2.1 Выполнить процедуры, указанные в п. 6.3.1.1.

    • 6.3.2.2 Расчет погрешности солемеров удельного сопротивления воды выполняется следующим образом:

Г) определить фактическое значение удельного сопротивления раствора по формуле:

104

, Ом-м,

(5)

где: set- УЭП раствора, определяемая с помощью кондуктометра, мкСм/см.

2) рассчитать измеренное значение удельного сопротивления раствора (только в случае выходного сигнала в виде постоянного тока от 4 до 20 мА или постоянного напряжения от 0 до 10 В).

2а) в исполнении солемеров с выходным сигналом в виде постоянного тока от 4 до 20 мА измеренное значение удельного сопротивления раствора определяют по формуле:

(6)

где: р„ измеренное значение удельного сопротивления раствора, Омм;

р||р верхний предел измерения. Омм;

I значение выходного тока солемер, мА.

26) в исполнении солемеров с выходным сигналом в виде постоянного напряжения от О до 10 В измеренное значение удельного сопротивления раствора определяют по формуле:

% х ^ПР

,0 мм                  (7)

Где: LJ значение выходного напряжения солемера, В;

р„ измеренное значение удельного сопротивления раствора, Ом м.

3) вычислить погрешность измерения по форулс:

5 -     х 100%

(8)

Где: р„р верхний предел измерения. Ом м;

Рф фактическое значение удельного сопротивления раствора, Ом м;

р„ измеренное значение удельного сопротивления раствора, Ом м.

  • 6.3.2.3 Солемер считаются выдержавшими поверку если основная, приведенная к верхне м\ пределу погрешность измерения удельного сопротивления воды не превышает значений | 4 %.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. При проведении поверки солемеров составляется протокол результатов измерений ио форме Приложения Б. в котором указывается его соответствие предъявляемым I ребованиям.

  • 7.2. Солемер, удовлетворяющий требованиям настоящей Методики, признается годным. Положи тельные результаты оформляются свидетельством о его поверке.

  • 7.3. Па солемер, признанный не пригодным к эксплуатации, выписывается извещение о непригодноеги с указанием причин.

Руководи гель лаборатории ФГУП

«В11ИИМ им.Д.И.Менделеева»

В.И.Суворов

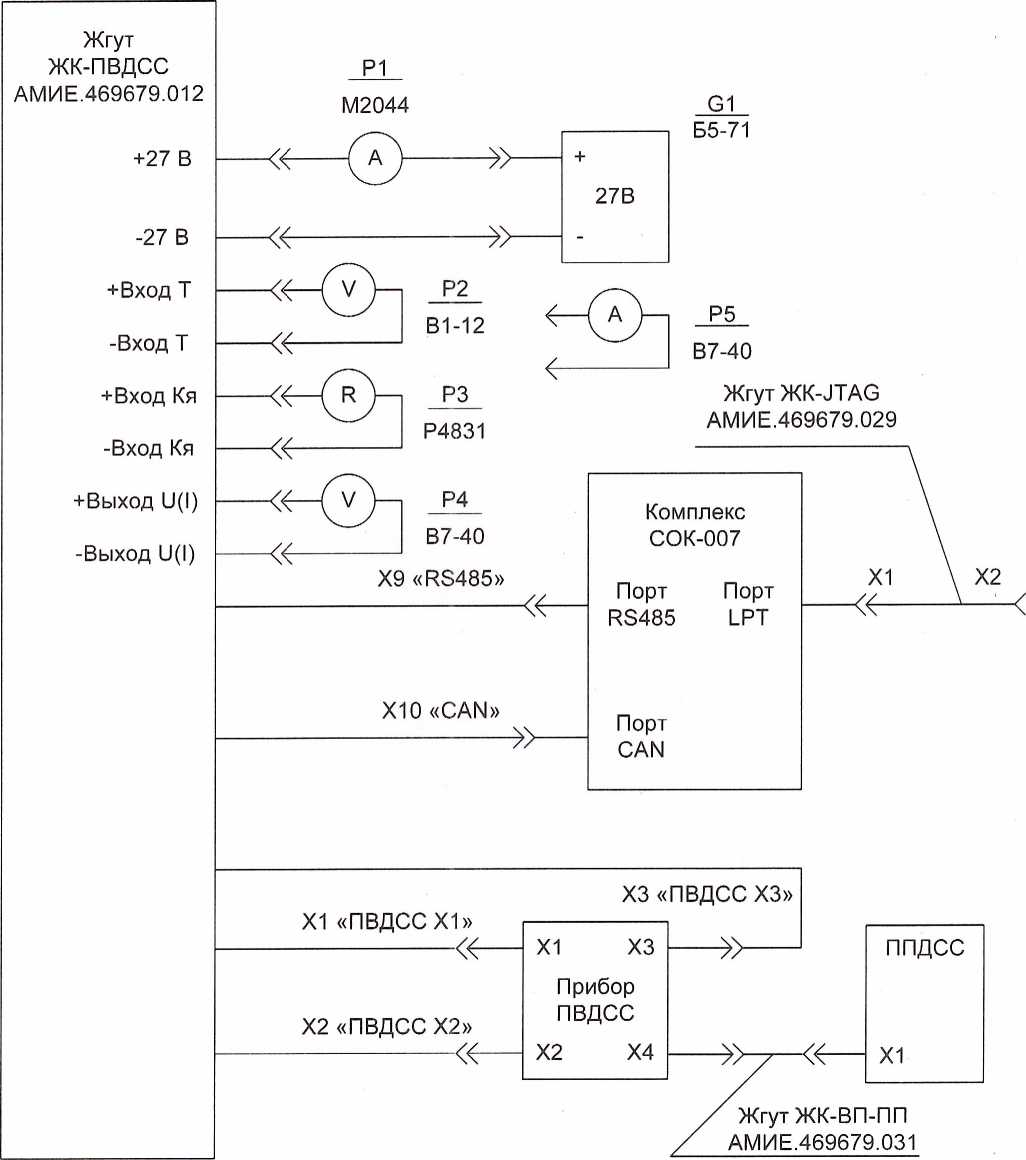

ПРИЛОЖЕНИЕ А (Обязательное) Схема подключения аппаратуры для поверки солемеров

Рисунок Б1

ПРИЛОЖЕНИЕ Б

(Рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Средство измерений (наименование прибора):

Зав. номер___________________________________________________

1I ринадлежащее:______________________________________

Внешний осмотр

Прибор удовлетворяет / не удовлетворяет требованиям п.6 Л Методики поверки.

Опробование

Прибор удовлетворяет / не удовлетворяет требованиям п. 6.3 Методики поверки.

Результаты поверки

Таблица 1 Определение диапазона и основной, приведенной (к верхнему пределу ) погрешно

сти при измерении солесодержания

Температу ра контролир уемой О/т среды, С

Значение УЭП входного сигнала,

С’м/м

Расчетное значение выходного сигнала, мг/л

Измеренное значение выходного сигнала, мг/л

Величина основной приведенной погрешности, %

Пределы допускаемой основной приведенной погрешности, %

X

Ур

У,

А;

±4

20

70

Таблица 2 Определение диапазона и основной, приведенной (к верхнему пределу ) погрешно

сти при измерении удельного сопротивления воды;

Значение УЭП входного сигнала, См/м

Расчетное значение выходного сигнала, Ом-м

Измеренное значение выходного сигнала, Ом-м

Величина основной приведенной погрешности, %

Пределы допускаемой основной приведенной погрешности, %

X

Ур

У,

А.

Ад

± 4

Средства поверки:

Условия поверки:

температура окружающего воздуха_________°C;

атмосферное давление___________________кПа;

относительная влажность__________________%.

Дата поверки____________

Поверитель________________

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
