Методика поверки «гси.Комплект мер моделей дефектов для ультразвукового контроля полых осей электропоездов» (МП 053.Д4-19)

УТВЕРЖДАЮ

И. С. Филимонов

» YZ 2019 г.

Государственная система обеспечения единства измерений

Комплект мер моделей дефектов для ультразвукового контроля полых осей электропоездов

МЕТОДИКА ПОВЕРКИ

Главный метролог

ФГУП ^В^ИИбфИ»

С.Н. Негода

2019 г.

«ЛЛ>

Главный уаучный сотрудник

ФГУП       И»

В.Н. Крутиков 2019 г.

Москва 2019

СОДЕРЖАНИЕ

• 1    ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2    ОПЕРАЦИИ ПОВЕРКИ

• 3    СРЕДСТВА ПОВЕРКИ

• 4    ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5    ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6    УСЛОВИЯ ПОВЕРКИ

• 7    ПОДГОТОВКА К ПОВЕРКЕ

• 8    ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1     Внешний осмотр

  • 8.2     Определение метрологических характеристик

• 9    ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

• 1.1     Настоящая методика поверки распространяется на комплект мер моделей дефектов для ультразвукового контроля полых осей электропоездов (далее по тексту — комплект мер) и устанавливает методы и средства их первичной поверки.

• 1.2    Комплект мер предназначен для воспроизведения и (или) хранения физической величины заданных геометрических размеров моделей дефектов для настройки, калибровки и при поверке во время опробования установки ультразвукового контроля полых осей колесных пар SHUTTLE R.

Интервал между поверками - отсутствует. Подлежат только первичной поверки.

• 2.1 При проведении первичной (в том числе после ремонта) поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной поверки

• 2.2    Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3     Поверка комплекта мер прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а комплект мер признают не прошедшим поверку.

• 3.1     Рекомендуемые средства поверки указаны в таблице 2.

• 3.2    Приведенные средства поверки могут быть заменены на их аналог, обеспечивающие определение метрологических характеристик комплекта мер с требуемой точностью.

• 3.3     Средства поверки должны быть поверены и аттестованы в установленном порядке.

Таблица 2 - Рекомендуемые средства поверки

Лица, допускаемые к проведению поверки, должны изучить устройство и принцип работы средств поверки по эксплуатационной документации, пройти обучение на право проведения поверки по требуемому виду измерений.

• 5.1 При подготовке и проведении поверки должно быть обеспечено соблюдение требований безопасности работы и эксплуатации для оборудования и персонала, проводящего поверку, в соответствии с приведенными требованиями безопасности в нормативнотехнической и эксплуатационной документации на средства поверки.

• 5.2   Освещенность рабочего места поверителя должна соответствовать требованиям Санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

• - температура окружающего воздуха. °C

  20 ±2

  80

  от 86 до 106.7

• - относительная влажность воздуха, %, не более

• - атмосферное давление. кПа

• 7.1 Если комплект мер и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в п. 6.1 методики поверки, то комплект мер нужно выдержать при этих условиях 12 часов и средства поверки выдержать не менее часа, или времени, указанного в эксплуатационной документации.

• 7.2 Перед проведением поверки, средства поверки подготовить к работе в соответствии с руководством по эксплуатации.

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

Должно быть установлено:

• • комплектность комплекта мер в соответствии с эксплуатационной документацией;

• • отсутствие явных механических повреждений и загрязнений комплекта мер;

• • наличие маркировки мер в соответствии с эксплуатационной документацией. Комплект мер считается прошедшим операцию поверки с положительным

результатом, если установлено соответствие по перечисленным выше пунктам.

• 8.2 Определение метрологических характеристик

• 8.2.1.1    Установить меру TW 415 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы модели дефектов (далее МД) типа пропил «1 А», «1В», «5А», «5В», «9А» и «9В» находились сверху.

• 8.2.1.2    Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «1 А», «5А» и «9А».

• 8.2.1.3    Аналогично произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «1 В», «5В» и «9В».

• 8.2.1.4    Перевернуть меру TW 415 из комплекта мер на 90 градусов, таким образом, чтобы МД «2А», «2В», «6А», «6В», «10А» и «10В» находились сверху.

• 8.2.1.5    Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «2А» и «6А»

• 8.2.1.6    Штангенциркулем пять раз измерить диаметр МД «10А». Аол/, мм.

• 8.2.1.7    Используя рулетку, пять раз измерить расстояние от торца «А» меры до ближайшего к торцу меры края МД «10А», /юл/, мм.

• 8.2.1.8    Рассчитать расстояние от торца «А» меры до центра МД «10А» по формуле:



(1)

• 8.2.1.9    Используя рулетку, пять раз измерить расстояние от торца «В» меры до ближайшего к торцу меры края МД «2В» и «6В»

• 8.2.1.10   Штангенциркулем произвести измерение длины МД «10В». Рассчитать середину длины МД «10В». Отмерить середину длины МД «10В» и нанести риску на меру.

• 8.2.1.10   Штангенциркулем произвести измерение длины МД «10В». Рассчитать середину длины МД «10В». Отмерить середину длины МД «10В» и нанести риску на меру.

• 8.2.1.11   Рулеткой произвести измерение расстояния от торца «В» меры до середины длины МД «10В».

• 8.2.1.12   Перевернуть меру TW-415 из комплекта мер на 90 градусов, таким образом, чтобы МД «ЗА», «ЗВ», «7А» и «7В» находились сверху.

• 8.2.1.13   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «ЗА» и «7А».

• 8.2.1.14   Аналогично произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «ЗВ» и «7В».

• 8.2.1.15   Перевернуть меру TW-415 из комплекта мер на 90 градусов, таким образом, чтобы МД «4А», «4В», «8А» и «8В» находились сверху.

• 8.2.1.16   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «4А» и «8А».

• 8.2.1.17   Аналогично произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «4В» и «8В».

• 8.2.1.18   Установить меру TW-416 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД «1А», «1В», «5А», «5В» и «9А» находились сверху.

• 8.2.1.19   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «1 А», «5А» и «9А».

• 8.2.1.20   Аналогично произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «1В» и «5В».

• 8.2.1.21   Перевернуть меру TW-416 из комплекта мер на 90 градусов, таким образом, чтобы МД «2А», «2В», «6А», «6В», «10А», «10В» и «9В» находились сверху.

• 8.2.1.22   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «2А», «6А» и «10А».

• 8.2.1.23   Произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «2В» и «6В».

• 8.2.1.24   Штангенциркулем пять раз измерить диаметр МД «10В», D\obi, мм.

• 8.2.1.25   Используя рулетку, пять раз измерить расстояние от торца «В» меры до ближайшего к торцу меры края МД «10В», hoet, мм.

• 8.2.1.26   Рассчитать расстояние от торца «В» меры до центра МД «10В» по формуле:

j . - /    . + °^loBL

^L10Bi - ^L10Bi ⁺   ₂

• 8.2.1.27   Штангенциркулем произвести измерение длины МД «9В». Рассчитать середину длины МД «9В». Отмерить середину длины МД «9В» и нанести риску на меру.

• 8.2.1.28   Рулеткой произвести измерение расстояния от торца «В» меры до середины длины МД «9В».

• 8.2.1.29   Перевернуть меру TW-416 из комплекта мер на 90 градусов, таким образом, чтобы МД «ЗА», «ЗВ», «7А», «7В» и «ПА» находились сверху.

• 8.2.1.30   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «ЗА», «7А» и «11 А».

• 8.2.1.31   Произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «ЗВ» и «7В».

• 8.2.1.32   Перевернуть меру TW-416 из комплекта мер на 90 градусов, таким образом, чтобы МД «4А», «4В», «8А», «8В» и «12А» находились сверху.

• 8.2.1.33   Используя рулетку, пять раз измерить значение расстояний от торца «А» меры до ближайшего к торцу меры края МД «4А» и «8А»

• 8.2.1.34   Произвести измерение расстояния от торца «В» меры до ближайшего к торцу меры края МД «4В», «8В» и «12А».

• 8.2.1.35   Установить меру TW-414 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД «1 А», «1В», «2А», «2В», «ЗА» и «ЗВ» находились сверху.

• 8.2.1.36   Штангенциркулем пять раз измерить диаметр МД «1 А», D\ai, мм.

• 8.2.1.37   Используя рулетку, пять раз измерить расстояние от торца «А» меры до ближайшего к торцу меры края МД «1 А», /и,, мм.

• 8.2.1.38   Рассчитать расстояние от торца «А» меры до центра МД «1 А» по формуле:



• 8.2.1.39   Аналогично произвести измерение и расчет расстояния от торца «А» меры до центра МД «2А», «ЗА».

• 8.2.1.40   Аналогично произвести измерение и расчет расстояния от торца «В» меры до центра МД «1 В», «2В», «ЗВ».

• 8.2.1.41   Произвести расчет абсолютной погрешности измерений расстояний от торца меры до МД.

• 8.2.1.42   Вычислить среднее арифметическое, xj, мм, результата пяти измерений расстояния по формуле:



  п

(4)

где Xi - i-й результат измерений расстояния, мм; п - количество измерений.

• 8.2.1.43 Вычислить среднее квадратическое отклонение (СКО) результата пяти измерений расстояния по формуле:



(5)

где x₃i - измеренное значение расстояния от торца до МД, мм;

п - количество измерений.

• 8.2.1.44 Проверить наличие грубых погрешностей и, при необходимости, исключить их.

Для этого вычислить критерии Граббса Gi, G2:

_ 1^лэтах ^-31 £  _

¹ “      5     ’  2 “

где х_э max - максимальное значение результата измерений, мм

х_э min - минимальное значение результата измерений, мм.

Если Gi>G_T, то Хэ max исключают, как маловероятное значение, если Gz>Gx, то х_э min исключают, как маловероятное значение (здесь критическое значение критерия Граббса при пяти измерениях G_T= 1,764).

Провести дополнительные измерения (если количество оставшихся результатов измерений стало меньше пяти), повторить п. 8.2.1.1 - 8.2.1.43, чтобы количество измерений без грубых погрешностей оставалось равным пяти.

• 8.2.1.45 Вычислить CKO среднего арифметического измеряемой величины по формуле:



(7)

где S - СКО результата пяти измерений, мм;

п - количество измерений.

• 8.2.1.46 Вычислить доверительные границы £ случайной погрешности оценки измеряемой величины при Р=0,95:



(8)

где        - значение коэффициента Стьюдента для доверительной вероятности

Р = 0,95 и числа результатов измерений равным пяти;

S- - СКО среднего арифметического измеряемой величины, мм.

• 8.2.1.47 Вычислить СКО неисключенной систематической погрешности (далее -НСП) по формуле:



(9)

мм. За НСП берется абсолютная погрешность, используемых средств измерений, указанная свидетельстве о поверки.

• 8.2.1.48 Вычислить суммарное среднее квадратическое отклонение оценки измеряемой величины по формуле:



(Ю)

где S_Q - среднее квадратическое отклонение НСП, мм;

5- - СКО среднего арифметического измеряемой величины, мм.

• 8.2.1.49 Вычислить коэффициент К по формуле:

8 + 0у

+5₀

где 8 - доверительные границы случайной погрешности оценки измеряемой величины, мм;

0

s - сумма НСП применяемых средств измерений, мм;

S- - СКО среднего арифметического измеряемой величины, мм;

S_Q- среднее квадратическое отклонение НСП, мм.

• 8.2.1.50 Вычислить доверительные границы абсолютной погрешности измерений расстояния от торца меры до МД по формуле и занести полученные данные в протокол (Приложение А):

(12)

где К-коэффициент, зависящий от соотношения случайной составляющей погрешности и НСП;

Sv - суммарное среднее квадратическое отклонение оценки измеряемой величины, мм.

• 8.2.1.51 Комплект мер считаются прошедшими операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 3:

Таблица 3 - Значения результатов измерений

• 8.2.2 Определение номинального значения и расчет доверительных границ абсолютной погрешности измерений диаметра модели дефекта типа плоскодонное отверстие

  • 8.2.2.1    Установить меру TW 414 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие находились сверху.

  • 8.2.2.2    Штангенциркулем пять раз измерить диаметр МД «1 А».

  • 8.2.2.3    Аналогично произвести измерение диаметра МД «2А», «ЗА», «1В», «2В», «ЗВ».

  • 8.2.2.4    Перевернуть меру TW-414 из комплекта мер на 180 градусов, таким образом, чтобы МД «4А», «4В», «5А», «5В», «6А» и «6В» находились сверху.

  • 8.2.2.5    Штангенциркулем пять раз измерить диаметр МД «4А», «4В», «5А», «5В», «6А» и «6В».

  • 8.2.2.6    Рассчитать среднее арифметическое пяти измерений.

  • 8.2.2.7    Установить меру TW-415 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие «10А» находилось сверху.

  • 8.2.2.8    Повторить пункт 8.2.2.2 для МД «10А».

  • 8.2.2.9    Установить меру TW-416 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие «10В» находилось сверху.

  • 8.2.2.10   Повторить пункт 8.2.2.2 для МД «10В».

  • 8.2.2.11   Произвести расчет доверительных границ абсолютной погрешности измерений диаметра МД типа плоскодонное отверстие согласно ГОСТ Р 8.736 - 2011 аналогично по пунктам 8.2.1.42 - 8.2.1.50.

  • 8.2.2.12   Комплект мер считается прошедшим операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 4:

Таблица 4 - Значения результатов измерений

• 8.2.3 Определение номинального значения и расчет доверительных границ абсолютной погрешности измерений глубины моделей дефектов типа плоскодонное отверстие

  • 8.2.3.1    Установить меру TW-414 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие находились сверху.

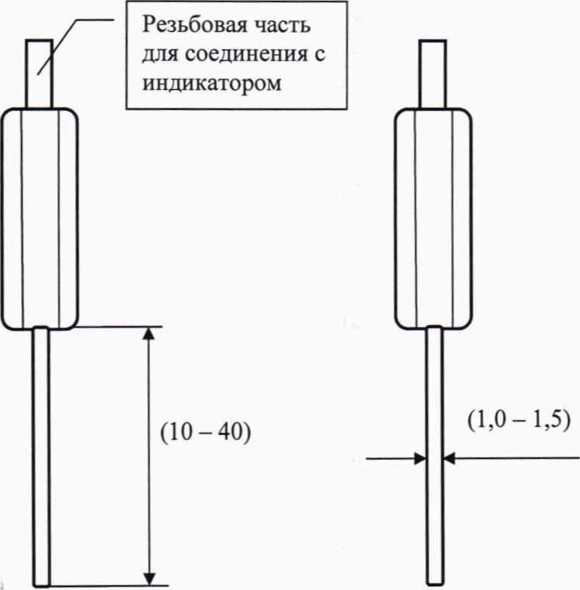

  • 8.2.3.2    Закрепить индикатор часового типа (далее - индикатор) с острым наконечником (приложение Б) на штативе для индикаторов часового типа с магнитным основанием ШМ-ПН по ГОСТ 10197-70 (далее - штатив).

  • 8.2.3.3    Установить на меру штатив, и переместить его так, чтобы наконечник индикатора находился на оси, проходящей через МД «1 А».

  • 8.2.3.4    Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «1 А», путем перемещения наконечника непосредственно на МД. Перемещение производить параллельно оси меры.

  • 8.2.3.5    Повторить измерения согласно пунктам 8.2.3.3 - 8.2.3.4 пять раз.

  • 8.2.3.6    Повторить пункты 8.2.3.3 - 8.2.3.5 для МД «1В».

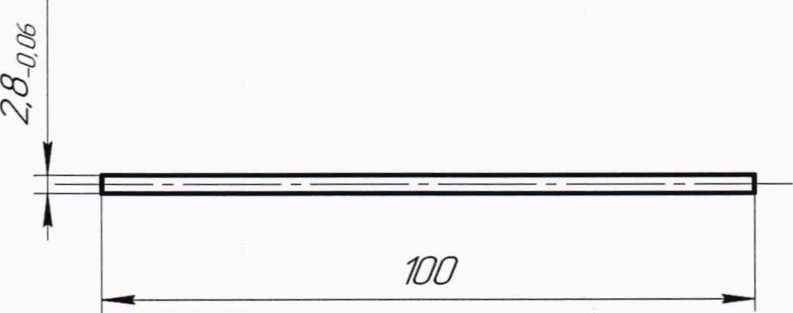

  • 8.2.3.7    Установить в МД «2А» шпильку 100 (приложение В), предварительно измерив длину шпильки на микроскопе.

  • 8.2.3.8 Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «2А», путем перемещения наконечника индикатора на шпильку, установленную в МД. Перемещение производить параллельно оси меры.

  • 8.2.3.9    Рассчитать глубину МД типа отверстие Н,, мм, по формуле

Я/ = Л_шп - Лиг                                   (13)

где Л_шп - значение длины шпильки, измеренное на микроскопе, мм;

Л_ю - измеренное значение на индикаторе, мм.

• 8.2.3.10   Повторить измерения согласно пунктам 8.2.3.7 - 8.2.3.9 пять раз.

• 8.2.3.11   Повторить пункты 8.2.3.7 - 8.2.3.10 для МД «2В».

• 8.2.3.12   Установить в МД «ЗА» шпильку 100 (приложение В).

• 8.2.3.13   Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «ЗА» путем перемещения наконечника индикатора на шпильку, установленную в МД. Перемещение производить параллельно оси меры.

• 8.2.3.14   Рассчитать глубину МД «ЗА», H_h мм, по формуле

• 8.2.3.15   Повторить измерения согласно пунктам 8.2.3.13 - 8.2.3.14 пять раз.

• 8.2.3.16   Повторить пункты 8.2.3.12 - 8.2.3.15 для МД «1В».

• 8.2.3.17   Перевернуть меру TW 414 из комплекта мер на 180 градусов, таким образом, чтобы МД «4А», «4В», «5А», «5В», «6А» и «6В» находились сверху.

• 8.2.3.18   Установить на меру штатив, и переместить его так, чтобы наконечник индикатора находился на оси, проходящей через МД «4А».

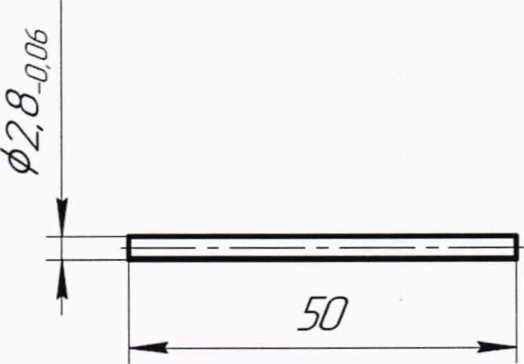

• 8.2.3.19   Установить в МД «4А» шпильку 50 (приложение Г), предварительно измерив длину шпильки на микроскопе.

• 8.2.3.20   Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «4А», путем перемещения наконечника индикатора на шпильку, установленную в МД. Перемещение производить параллельно оси меры.

• 8.2.3.21   Повторить измерения согласно пункту 8.2.3.20 пять раз.

• 8.2.3.22   Рассчитать глубину МД типа отверстие Hi, мм, по формуле

Hi = Л_шп *sin40°- Л_и1-                         (14)

где Л_Шп - значение длины шпильки, измеренное на микроскопе, мм;

Ли, - измеренное значение на индикаторе, мм.

• 8.2.3.23   Повторить пункты 8.2.3.18 - 8.2.3.22 для МД «4В».

• 8.2.3.24   Установить в МД «5А» шпильку 100 (приложение В).

• 8.2.3.25   Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «5А», путем перемещения наконечника индикатора на центр шпильки, установленную в МД. Перемещение производить параллельно оси меры.

• 8.2.3.26   Повторить измерения согласно пункту 8.2.3.25 пять раз.

• 8.2.3.27   Рассчитать глубину МД типа отверстие Hi, мм, по формуле (14).

• 8.2.3.28   Повторить пункты 8.2.3.24 - 8.2.3.27 для МД «5В».

• 8.2.3.29   Установить в МД «6А» шпильку 100 (приложение В).

• 8.2.3.30   Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «6А», путем перемещения наконечника индикатора на центр шпильки, установленную в МД. Перемещение производить параллельно оси меры.

• 8.2.3.31   Повторить измерения согласно пункту 8.2.3.30 пять раз.

• 8.2.3.32   Рассчитать глубину МД типа отверстие Hi, мм, по формуле (14).

• 8.2.3.33   Повторить пункты 8.2.3.29 - 8.2.3.32 для МД «6В».

• 8.2.3.34   Установить меру TW 415 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие «10А» находились сверху.

• 8.2.3.35   Повторить пункт 8.2.3.2.

• 8.2.3.36   Установить на меру штатив, и переместить его так, чтобы наконечник индикатора находился на оси, проходящей через МД «10А».

• 8.2.3.37   Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «10А», путем перемещения наконечника непосредственно на МД. Перемещение производить параллельно оси меры.

• 8.2.3.38   Повторить измерения согласно пунктам 8.2.3.36 - 8.2.3.37 пять раз.

• 8.2.3.39   Установить меру TW 416 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД типа плоскодонное отверстие «10В» находилось сверху.

• 8.2.3.40   Повторить пункты 8.2.3.35 - 8.2.3.38.

  • 8.2.3.40.1 Произвести расчет доверительных границ абсолютной погрешности измерений глубины МД типа отверстие согласно ГОСТ Р 8.736 - 2011 аналогично по пунктам 8.2.1.42. - 8.2.1.50.

  • 8.2.3.40.2 Комплект мер считается прошедшим операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 5:

Таблица 5 - Значения результатов измерений

• 8.2.4.1    Установить меру TW 415 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД «1А», «1В», «5А», «5В», «9А» и «9В» находились сверху.

• 8.2.4.2    Закрепить индикатор с острым наконечником (приложение Б) на штативе.

• 8.2.4.3    Установить на меру штатив, и переместить его так, чтобы наконечник индикатора находился на оси, проходящей через МД «1 А».

• 8.2.4.4    Обнулить показания индикатора на бездефектном участке меры, затем произвести измерение глубины МД «1 А», путем перемещения наконечника на середину МД «1 А». Перемещение производить параллельно оси меры.

• 8.2.4.5    Повторить измерения согласно пункту 8.2.4.4 пять раз.

• 8.2.4.6    Повторить пункты 8.2.4.3 - 8.2.4.5 для МД «1В», «5А», «5В», «9А» и «9В».

• 8.2.4.7    Перевернуть меру TW 415 из комплекта мер на 90 градусов, таким образом,

чтобы МД «2А», «2В», «6А», «6В» и «10В» находились сверху.

• 8.2.4.8    Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «2А», «2В» и «10В».

• 8.2.4.9    Повторить пункты 8.2.4.2 - 8.2.4.3 для МД «6А».

• 8.2.4.10   Обнулить показания индикатора на нижней кромке МД «6А» в самой

верхней точке, затем произвести измерение глубины МД «6А», путем перемещения наконечника на середину МД «6А». Перемещение производить параллельно оси меры.

• 8.2.4.11   Повторить измерения согласно пунктам 8.2.4.9 - 8.2.4.10 пять раз.

• 8.2.4.12   Повторить пункты 8.2.4.9 - 8.2.4.11 для МД «6В».

• 8.2.4.13   Перевернуть меру TW 415 из комплекта мер на 90 градусов, таким образом, чтобы МД «ЗА», «ЗВ», «7А» и «7В» находились сверху.

• 8.2.4.14   Повторить пункты 8.2.4.9 - 8.2.4.11 для МД «ЗА», «ЗВ», «7А» и «7В».

• 8.2.4.15   Перевернуть меру TW 415 из комплекта на 90 градусов, таким образом, чтобы МД «4А», «4В», «8А» и «8В» находились сверху.

• 8.2.4.16   Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «4А», «4В», «8А» и «8В».

• 8.2.4.17   Установить меру TW 416 из комплекта на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД «1А», «1В», «5А», «5В» и «9А» находились сверху.

• 8.2.4.18   Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «1А», «1 В», «5А», «5В» и «9А».

• 8.2.4.19   Перевернуть меру TW 416 из комплекта мер на 90 градусов, таким образом, чтобы МД «2А», «2В», «6А», «6В» и «10А» находились сверху.

• 8.2.4.20   Повторить пункты 8.2.4.9 - 8.2.4.11 для МД «2А» и «2В».

• 8.2.4.21   Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «6А», «6В» и «10А».

• 8.2.4.22   Перевернуть меру TW 416 из комплекта мер на 90 градусов, таким образом, чтобы МД «ЗА», «ЗВ», «7А», «7В» и «11 А» находились сверху.

• 8.2.4.23   Повторить пункты 8.2.4.9 - 8.2.4.11 для МД «7А», «7В» и «11 А».

• 8.2.4.24   Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «ЗА» и «ЗВ».

• 8.2.4.25   Перевернуть меру TW 416 из комплекта мер на 90 градусов, таким образом, чтобы МД «4А», «4В», «8А», «8В» и «12А» находились сверху.

• 8.2.4.26   Повторить пункты 8.2.4.9 - 8.2.4.11 для МД «4А», «4В» и «8А».

• 8.2.4.27   Повторить пункты 8.2.4.2 - 8.2.4.5 для МД «8В» и «12А».

• 8.2.4.28   Произвести расчет доверительных границ абсолютной погрешности измерений глубины МД типа пропил согласно ГОСТ Р 8.736 - 2011 аналогично по пунктам 8.2.1.42.-8.2.1.50.

• 8.2.4.29   Комплект мер считается прошедшим операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 6:

Таблица 6 - Значения результатов измерений

8.2.5 Определение номинального значения и расчет доверительных границ абсолютной погрешности измерений угла наклона оси МД типа плоскодонное отверстие относительно осн меры

• 8.2.5.1    Установить меру TW 414 из комплекта мер на поверхность, исключающую произвольное качение меры, таким образом, чтобы МД «4А», «4В», «5А», «5В», «6А», «6В» находились сверху.

• 8.2.5.2    Установить в МД «6А» шпильку 100 (приложение В).

• 8.2.5.3    С помощью мер угловых призматических МУ-1 произвести измерение угла наклона оси МД «6А» относительно оси меры.

• 8.2.5.4    Повторить измерения согласно пункту 8.2.5.3 пять раз.

• 8.2.5.5    Повторить пункты 8.2.5.2 - 8.2.5.4 для МД типа «5А», «5В» и «6В».

• 8.2.5.6    Повторить пункты 8.2.5.2 - 8.2.5.4 для МД типа «4А», «4В», установив шпильку 50 (приложение Г).

• 8.2.5.7 Произвести расчет доверительных границ абсолютной погрешности измерений угла наклона оси МД типа плоскодонное отверстие относительно оси меры согласно ГОСТ Р 8.736 - 2011 аналогично по пунктам 8.2.1.42. - 8.2.1.50.

8.2.5.7.1 Комплект мер считается прошедшим операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 7:

Таблица 7 - Значения результатов измерений

• 9.1 Результаты поверки заносятся в протокол. Рекомендуемая форма протокола поверки - приложение А. Протокол может храниться на электронных носителях.

• 9.2 При положительных результатах поверки оформляют свидетельство о поверке и наносится знак поверки на свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 г. №1815 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке".

• 9.3 При отрицательных результатах поверки, комплект мер признается непригодным к применению и на него выдается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 г. №1815 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке" с указанием причин непригодности.

Исполнители:

Начальник отдела Д-4

ФГУП«ВНИИОФИ»

Начальник отдела Д-2 ФГУП «ВНИИОФИ»

А.С. Неумолотов

П.С. Мальцев

Инженер 1 -ой категории отдела Д-4

ФГУП «ВНИИОФИ»

Инженер 2-ой категории отдела Д-4

ФГУП «ВНИИОФИ»

(Рекомендуемое)

Форма протокола поверки

Протокол первичной/периодической поверки №_____

От «___»___________20___года.

Средство измерений: _______________________________________________________

Заводской номер: ____________________________________________________________

Дата выпуска: _____________________________________________________________

Серия и номер клейма предыдущей поверки: _________________________________

Принадлежащее: _______________________________________________________

Поверено в соответствии с методикой поверки:________________________________

С применением эталонов: _________________________________________________

Условия проведения поверки:

Температура окружающей среды_____°C;

относительная влажность_____________%;

атмосферное давление_______________кПа.

А.1 Внешний осмотр

А.2 Результаты определения метрологических характеристик:

Заключен и е:______________

Средство измерений признать пригодным (или непригодным) для применения

(рекомендуемое)

Схема острого наконечника для измерения глубины залегания плоскодонных искусственных отражателей с помощью индикатора часового типа.

Примечания.

• 1. Размер резьбы должен соответствовать используемому индикатору.

• 2. Щуп изготавливается из стали, чтобы обеспечить максимальную жесткость конструкции.

(рекомендуемое)

Эскиз шпильки 100 применяемой для измерения глубины МД типа плоскодонное отверстие

(рекомендуемое)

Эскиз шпильки 50 применяемой для измерения глубины МД типа плоскодонное отверстие

22
