Государственная система обеспечения единства измерений

СИГНАЛИЗАТОРЫ ЗАГАЗОВАННОСТИ БЫТОВЫЕ СГГ-10Б

МЕТОДИКА ПОВЕРКИ

ИБЯЛ.413411.066 МП г. Москва

2021 г.

1 Общие положения

Настоящая методика поверки распространяется на сигнализаторы загазованности бытовые СГГ-10Б, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (далее -сигнализаторы), устанавливает методику их первичной (до ввода в эксплуатацию, после ремонта) и периодической поверки в процессе эксплуатации.

Настоящая методика поверки обеспечивает прослеживаемость СИ к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019 в соответствии с Государственной поверочной схемой (ГПС) для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315, методом прямых измерений поверяемым СИ величины, воспроизводимой с помощью Государственных стандартных образцов состава газовых смесей (ГСО) или рабочих эталонов, соответствующих указанной ГПС.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава сигнализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

При прекращении действия нормативных документов, использованных в тексте методики, новые нормативные документы, взамен отмененных, автоматически вводятся в действие в данной методике.

Интервал между поверками - один год.

2 Перечень операций поверки
  • 2.1 При проведении поверки выполняют следующие операции в соответствии с таблицей 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при поверке

первичной

периодической

1 Внешний осмотр средств измерений

7

Да

Да

2 Подготовка к поверке и опробование средств измерений

8

да

Да

3 Определение метрологических характеристик средства измерений

- определение абсолютной погрешности сигнализаторов СГГ-10Б-СН

9

9.1

да

Да

Наименование операции

Номер пункта методики поверки

Проведение операции при поверке

первичной

периодической

- определение основной абсолютной погрешности сигнализаторов СГГ-ЮБ-СО

9.2

Ж

Да

4 Подтверждение соответствия средства измерений метрологическим требованиям

10

да

Да

  • 2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки соблюдают следующие условия, если они не оговариваются особо:

    - температура окружающего воздуха

    °C

    20 ±5;

    - относительная влажность окружающего воздуха

    %

    60 ±15;

    - атмосферное давление

    кПа

    101,3 ±4,0;

    (мм рт. ст.)

    (760 ± 30);

    - напряжение питания постоянного тока

    В

    от 4,7 до 5,3

    - расход ГС устанавливать равным

    дм3/мин

    0,50 ±0,05;

    - время подачи ГС

    мин

    3;

  • - механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля, кроме земного, должны быть исключены;

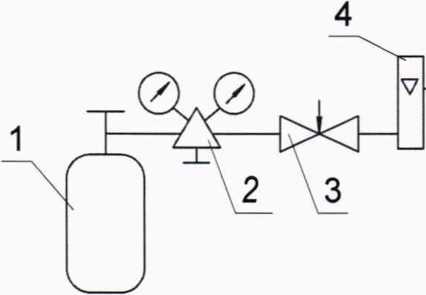

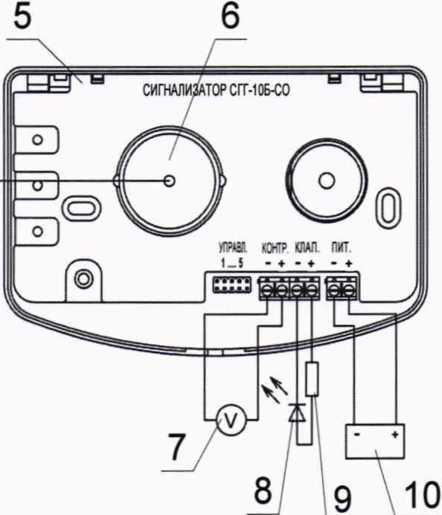

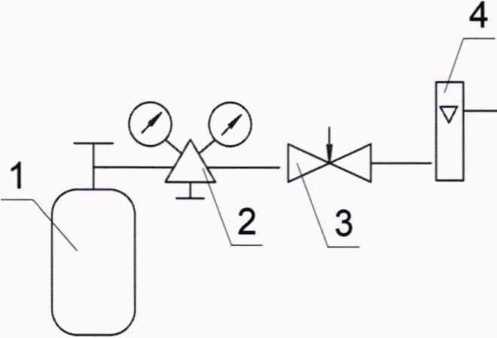

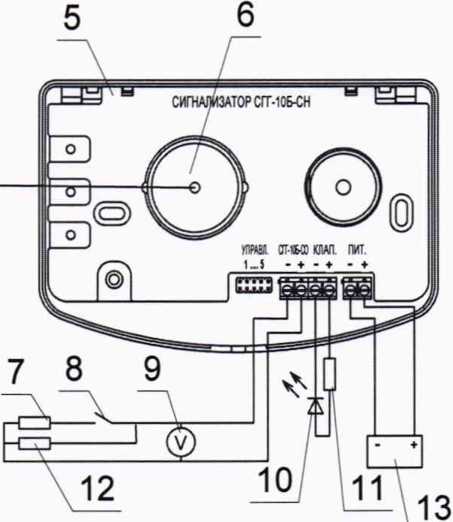

  • - проверку сигнализатора по ГС проводить по схемам, приведенным на рисунках Б.1 и Б.2 приложения Б;

  • - для сигнализаторов СГГ-ЮБ-СО допускается изменение показаний в установившемся значении выходного сигнала, не превышающее 0,2 в долях от пределов допускаемой основной погрешности. Установившимся значением считать среднее значение выходного сигнала в течение 15 с после начала отсчета показаний.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 Поверку сигнализатора осуществляет поверитель — сотрудник юридического лица и индивидуальные предприниматели, аккредитованные в соответствии с Федеральным Законом РФ № 412-ФЗ на проведение поверки средств измерений

  • 4.2  Поверитель должен изучить настоящую методику поверки, ознакомиться с эксплуатационной документацией (далее — ЭД) на поверяемый сигнализатор.

  • 4.3 Допускается выполнение при поверке технических операций персоналом, обслуживающим средство измерений или сервис-инженером под контролем поверителя.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, его регистрационный номер в федеральном информационном фонде по обеспечению единства измерений

Метрологические и технические требования к средствам поверки и (или) обозначение регламентирующего их нормативного документа

3

Термометр ртутный стеклянный лабораторный ТЛ-2, Per. № 53986-13

Диапазон измерений от 0 до 100 °C, цена деления 1 °C; ТУ 25-2021.003-88

3

Барометр-анероид контрольный М-67

Per. № 3744-73

Диапазон измерений от 81,3 до 105 кПа

ПГ ± 0,1 кПа; ТУ 25-04-1797-75

3

Психрометр аспирационный МВ-4-М,

Per. № 10069-96

Диапазон измерений от 10 до 100 %;

ТУ 52-07-(ГРПИ.405132.001)-92

8,9

Источник питания постоянного тока Б5-78 модификации Б5-78/6; Per. № 29625-05

Диапазон выходного напряжения от 0 до

30 В; диапазон выходного тока

от 0 до 4,0 А; ТУ РБ 100039847.051 -2004

8,9

Мультиметр В7-80, Per. № 28335-04

Диапазон измерений от 0 до 600 В,

ПГ ±(0,05..0,1)%, диапазон измерений от 0 до 5 А, ПГ ±0,2 %

8,9

Секундомер механический СОСпр-2б-2-

000, Per. № 11519-06

Диапазон бОс/бОмин, КТ 2;

ТУ 25-1894.003-90

8,9

Ротаметр с местными показаниями РМ-А-

0,063 ГУЗ, Per. №67050-17

Верхний предел измерений 0,063 мЗ/ч;

КТ 4, ГОСТ 13045-81

8,9

Стандартные образцы состава искусственной газовой смеси, ГСО 10463-2014, ГСО 10466-2014

Стандартные образцы состава искусственной газовой смеси в баллонах под давлением (характеристики ГС приведены в таблице А. 1 Приложения А), ТУ 2114-001-00226247-2010

Продолжение таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, его регистрационный номер в федеральном информационном фонде по обеспечению единства измерений

Метрологические и технические требования к средствам поверки и (или) обозначение регламентирующего их нормативного документа

Вспомогательные средства поверки:

8,9

Редуктор баллонный БКО-25-1*

ТУ26-05-90-87

8,9

Вентиль точной регулировки ВТР*

РК-150 атм, ИБЯЛ.306249.006

8,9

Трубка поливинилхлоридная (ПВХ)*

6x1,5 мм, ТУ6-01-2-120-73

8,9

Трубка (тройник) ТС-Т*

ГОСТ 25336-82

8,9

Колпачок*

ИБЯЛ.725313.008 (для СГГ-10Б-СН4)

8,9

Колпачок*

ИБЯЛ.305311.013 (для СГГ-ЮБ-СО)

8,9

Резистор С2-ЗЗМ-1-50 Ом±Ю%-1-В*

ШКАБ.434110.007 ТУ

8,9

Резистор С2-ЗЗМ-0,5-300 Ом±5%*

ШКАБ.434110.007 ТУ

8,9

Резистор С2-ЗЗМ-1-90 Ом±5%-В*

ШКАБ.434110.007 ТУ

8,9

Светодиод КИПД21В-Л*

8,9

Тумблер ПТ73-2-2*

5.2 Все средства поверки (кроме отмеченных *), должны быть утвержденного типа, поверены и соответствовать требованиям методики поверки. ГС в баллонах под давлением, должны быть утвержденного типа и иметь действующие паспорта.

  • 5.3 Изготовители стандартных образцов состава газовых смесей - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

  • 5.4  Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик сигнализаторов с требуемой точностью. Допускается использование ГС, не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого сигнализатора, должно быть не более 1/3.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005.

  • 6.2 Требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Федеральной службы по экологическому, технологическому и атомному надзору № 116 от 25.03.2014 г.) и «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» (утверждены приказом Ростехнадзора № 536 от 15.12.2020 г.).

  • 6.3 Сброс газа при поверке сигнализатора по ГС должен осуществляться за пределы помещения согласно «Правилам безопасности сетей газораспределения и газопотребления», утвержденным приказом Ростехнадзора № 531 от 15.12.2020 г.

  • 6.4 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

7 Внешний осмотр средств измерений
  • 7.1 При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

а) наличие и целостность маркировки и разрушаемой наклейки на защитной крышке согласно ЭД;

б) отсутствие внешних повреждений, влияющих на работоспособность;

в) отсутствие загрязнений и отложений на решетке передней панели, которые могут затруднить доступ газовой среды к датчику.

г) соответствие комплектности сигнализатора согласно ЭД.

Примечание - Проверку комплектности сигнализатора проводят только при первичной поверке при выпуске из производства.

8 Подготовка к поверке и опробование средств измерений
  • 8.1 Перед началом работ по проведению поверки выполнить следующие подготовительные работы:

  • - ознакомиться с настоящей методикой поверки и ЭД на сигнализатор;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - проверить наличие паспортов и сроки годности ГС;

  • - выдержать сигнализатор, баллоны с ГС, в помещении, в котором проводят поверку, в течение 24 ч;

  • - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • - установить сигнализатор в рабочее положение и подготовить его к работе и проведению поверки согласно ЭД;

  • - прогреть сигнализатор;

  • - провести перед определением метрологических характеристик корректировку нулевых показаний и чувствительности сигнализатора согласно ЭД.

  • 8.2 Опробование

При опробовании сигнализатор включают и проводят проверку в соответствии с указаниями ЭД. Результат опробования считают положительным, если устройства сигнализации исправны и по окончании опробования сигнализатор переходит в режим измерений.

9 Определение метрологических характеристик средства измерений
  • 9.1 Определение абсолютной погрешности сигнализаторов СГГ-10Б-СН

    • 9.1.1 При определении абсолютной погрешности сигнализатора СГГ-ЮБ-СН собрать схему, согласно рисунку Б.1 приложения Б. Метрологические характеристики ГС, в соответствии с определяемым компонентом, приведены в таблице А. 1 приложения А.

    • 9.1.2 Подать ГС в последовательности №№ 1-2-3-1.

    • 9.1.3 На каждом этапе проверки контролировать параметры сигнализаторов в соответствии с данными приведенными в таблице 3

Примечание - Сигнал на закрытие клапана контролировать по светодиоду, подключенному к клеммной колодке «КЛАЛ.».

Таблица 3

Этап проверки

Контролируемый параметр сигнализаторов

Порог сигнализации установить равным

10 % НКПР, подавать ГС № 1 в течение

3 мин

Состояние «норма», отсутствие сигнализации

загазованности, сигнал закрытия клапана не активен

Подавать ГС № 2 в течение 2 мин

Выдача сигнализации ГАЗ-ТРЕВОГА, сигнал закрытия клапана активен

Продолжать подачу ГС № 2, порог сигнализации установить равным 20 % НКПР

Отключение сигнализации ГАЗ-ТРЕВОГА, переход в состояние «норма», сигнал закрытия клапана не активен

Подавать ГС № 3 в течение 3 мин

Выдача сигнализации ГАЗ-ТРЕВОГА, сигнал закрытия

клапана активен

Подавать ГС № 1 в течение 1 мин

Звуковой сигнал выключен, сигнал закрытия клапана активен. При нажатии на кнопку «СБРОС» сигнализатора - отключение сигнализации ГАЗ-ТРЕВОГА, снятие сигнала закрытия клапана

Продолжать подачу ГС № 1, установить замыкатель-перемычку на контакт 5 разъема «УПРАВЯ.», замкнуть переключатель, подключив резистор к выходу «СГГ-10Б-СН»

Выдача сигнализации ГАЗ-CH, сигнал закрытия клапана активен. Значение напряжения на контактах клеммной колодки «СГГ-ЮБ-СН» не должно отличаться от значения напряжения на клеммной колодке «ПИТ.» более чем на 0,3 В

Прекратить подачу ГС № 1, разомкнуть переключатель, отключив нагрузку от выхода «СГГ-ЮБ-СН»

Выдача сигнализации ГАЗ-CH, сигнал закрытия клапана активен. При нажатии на кнопку «СБРОС» сигнализатора - отключение сигнализации ГАЗ-СН, снятие сигнала закрытия клапана

  • 9.2 Определение основной абсолютной погрешности сигнализатора СГГ-ЮБ-СО

    • 9.2.1 При определении основной абсолютной погрешности сигнализатора СГГ-ЮБ-СО собрать схему, согласно рисунку Б.2 приложения Б. Метрологические характеристики ГС, в соответствии с определяемым компонентом, приведены в таблице А.2 приложения А.

    • 9.2.2 Подать ГС в последовательности №№ 1-2-3-4-1.

    • 9.2.3 На каждом этапе проверки контролировать параметры сигнализатора в соответствии с данными приведенными в таблице 4 и регистрировать значения выходного сигнала напряжения постоянного тока в каждой точке поверки по вольтметру.

Примечание - Сигнал на закрытие клапана контролировать по светодиоду, подключенному к клеммной колодке «КПАП.».

Таблица 4

Этап проверки

Контролируемый параметр сигнализаторов

Порог сигнализации ГАЗ-ТРЕВОГА установить равным 20 мг/м3, подать ГС № 1

Состояние    «норма»,    отсутствие    сигнализации

загазованности, сигнал закрытия клапана не активен

Подать ГС № 2

Выдача сигнализации ГАЗ-ТРЕВОГА, сигнал закрытия клапана и дискретный сигнал постоянного тока ТРЕВОГА активны

Продолжая подавать ГС № 2, пороги сигнализации установить равными 20 мг/м3 и 100 мг/м3

Сигнализация ГАЗ-ТРЕВОГА сменяется сигнализацией ГАЗ-ОПАСНОСТЬ, сигнал закрытия клапана и дискретный сигнал постоянного тока ТРЕВОГА не активны

Подать ГС № 3

Состояние сигнализации не контролируется

Подать ГС № 4

Выдача сигнализации ГАЗ-ТРЕВОГА, сигнал закрытия клапана и дискретный сигнал постоянного тока ТРЕВОГА активны

Подана ГС № 1

Звуковой сигнал выключен, сигнал закрытия клапана активен. При нажатии на кнопку «СБРОС» сигнализатора     —     отключение     сигнализации

ГАЗ-ТРЕВОГА, переход в неактивное состояние сигнала закрытия клапана и дискретного сигнала постоянного тока ТРЕВОГА, переход сигнализаторов в состояние «норма»

  • 9.2.4 Рассчитать измеренное значение содержания определяемого компонента в j-ой точке поверки (показания сигнализаторов) по формуле

Aj = (Uj-0,4)/Kn,                          (1)

где Aj- показания сигнализатора в j-ой точке поверки, мг/м3;

Uj - значение напряжения постоянного тока на выходе «КОНТР.», зарегистрированное по вольтметру в j-ой точке поверки, В;

К.п - номинальный коэффициент преобразования, равный 0,008 В/(мг/м3).

  • 9.2.5 Определить значение основной абсолютной погрешности сигнализатора (Aj, мг/м3) в каждой точке поверки по формуле

Aj = Aj - AOj,                                 (2)

где Aj - показания сигнализатора в в j-ой точке поверки, массовая концентрация, мг/м3;

Aoj - действительное значение массовой концентрации определяемого компонента, указанное в паспорте на ГС, мг/м3 (или рассчитанное по данным, приведенным в паспорте, в соответствии с приложением В).

10 Подтверждение соответствия средства измерений метрологическим требованиям
  • 10.1 Результат определения погрешности измерений сигнализатора СГГ-ЮБ-СН считают положительным, если на всех этапах проверки выполняются требования таблицы 3, при этом считают, что полученные значения абсолютной погрешности сигнализатора не превышают пределов допускаемой абсолютной погрешности, равных ±5 % НКПР.

  • 10.2 Результат определения погрешности измерений сигнализатора СГГ-ЮБ-СО считают положительным, если на всех этапах проверки выполняются требования таблицы 4, полученные значения основной абсолютной погрешности сигнализатора в каждой точке поверки не превышают пределов допускаемой абсолютной погрешности, приведенных в таблице 5.

Таблица 5

Характеристика

Значение

Пределы допускаемой основной абсолютной погрешности Ад, мг/м3:

  • - на участке диапазона измерений от 0 до 20 мг/м3 включ.

  • - на участке диапазона измерений св. 20 до 200 мг/м3

±5

±(5 + 0,15(Свх- 20))

11 Оформление результатов поверки
  • 11.1 Результаты поверки сигнализатора оформляются протоколом в произвольной форме.

  • 11.2 Сигнализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации. Результаты поверки оформляются в соответствии с действующим на момент поверки документом, предусмотренным частью 4 статьи 13 Федерального закона № 102-ФЗ «Об обеспечении единства измерений».

  • 11.3 На сигнализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с указанным в п. 11.2 документом, устанавливающим порядок оформления результатов поверки.

  • 11.4 Знак поверки наносят по запросу в ЭД и/или в свидетельство о поверке.

Начальник отдела 205

ФГУП «ВНИИМС»

Инженер 1-й категории отдела 205

ФГУП «ВНИИМС»

С.В. Вихрова

Д.Р. Камаев

ПРИЛОЖЕНИЕ А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке сигнализаторов

Таблица А.1 - Технические характеристики ГС, необходимые для поверки сигнализатора

СГГ-10Б-СН

ГС

Компонентный состав

Характеристика ГС

Номер ГС по Госреестру или обозначение нтд

Содержание определяемого компонента, объемная доля, % (% НКПР)

Пределы допускаемого относительного отклонения,

%

Пределы допускаемой относительной погрешности аттестации, %

1

СНд-воздух

0,22 (5,0)

±5

±(-1,ЗЗХ+2,13)

10463-1014

2

0,66(15,0)

±5

±(-1,33-Х+2,13)

3

1,10(25,0)

±5

± (-0,011Х+0,811)

Примечания

  • 1 X - значение содержания объемной доли определяемого компонента в ГС, %

  • 2 Значения НКПР приведены в соответствии с ГОСТ Р МЭК 60079-20-1

  • 3 Изготовитель и поставщик ГС в эксплуатации - ФГУП «СПО «Аналитприбор»

Таблица А.2 - Технические характеристики ГС, необходимые для поверки сигнализатора

СГГ-ЮБ-СО

ГС

Компонентный состав

Характеристика ГС

Номер ГС по Госреестру или обозначение нтд

Содержание определяемого компонента, объемная доля, % (мг/м3)

Пределы допускаемого относительного отклонения, %

Пределы допускаемой относительной погрешности аттестации, %

1

СО-воздух

0,0001 (1,2)

±20

± (-2222-Х+10,2)

10466-2014

2

0,0044 (50)

±5

±2

10465-2014

3

0,0086(100)

±5

±2

4

0,0163 (190)

±5

±2

Примечания

  • 1 X - значение содержания объемной доли определяемого компонента в ГС, %

  • 2 Изготовитель и поставщик ГС в эксплуатации - ФГУП «СПО «Аналитприбор»

ПРИЛОЖЕНИЕ Б

(обязательное)

Схемы проверки сигнализаторов по газовым смесям
  • 1 - баллон с ГС;

  • 2 - редуктор;

  • 3 - вентиль точной регулировки;

  • 4 - ротаметр;

  • 5 - сигнализатор;

  • 6 - колпачок (ИБЯЛ.725313.008);

  • 7 - резистор С2-ЗЗМ-1-50 Ом±Ю%-1-В;

  • 8 - тумблер ПТ73-2-2;

  • 9 - мультиметр в режиме измерения напряжения постоянного тока;

  • 10 - светодиод КИПД21В-Л;

  • 11 - резистор С2-ЗЗМ-0,5-300 Ом±5%;

  • 12 - резистор С2-ЗЗМ-1-90 Ом±5%-В;

  • 13 - источник питания

Рисунок Б.1 - Схема проверки сигнализатора СГГ-10Б-СН по ГС

  • 1 - баллон с ГС;

  • 2 - редуктор;

  • 3 - вентиль точной регулировки;

  • 4 - ротаметр;

  • 5 - сигнализатор;

  • 6 - колпачок (ИБЯЛ.305311.013);

  • 7 - мультиметр в режиме измерения напряжения постоянного тока;

  • 8 - светодиод КИПД21 В-Л;

  • 9 - резистор С2-ЗЗМ-0,5-300 Ом±5%;

  • 10 - источник питания

Рисунок Б.2 - Схема проверки сигнализатора СГГ-ЮБ-СО по ГС

ПРИЛОЖЕНИЕ В

(справочное)

Пересчет содержания определяемого компонента в ГС, выраженного в объемных долях, в массовую концентрацию

В.1 Пересчет содержания определяемого компонента, выраженного в объемных долях, млн'1, в массовую концентрацию, мг/м3, производится по формуле

А -М-Р

Ао=------,                           (В.1)

22,41-(1 + —)-760

273

где Авх - действительное значение объемной доли определяемого компонента, приведенное в паспорте на ГС, млн'1;

М - молярная масса определяемого компонента (оксида углерода), равная 28,01 г/моль;

Р - значение атмосферного давления при проведении проверки, мм рт. ст.;

t - значение температуры окружающей среды при проведении проверки, °C.

В.2 Пересчет содержания определяемого компонента, выраженного в объемных (молярных) долях, %, в массовую концентрацию, мг/м3, производится по формуле

А -М-Р-104

Ао--,                              (В-2)

22,41-(1 + ^)-760

где Авх — действительное значение объемной доли определяемого компонента, приведенное в паспорте на ГС, %.

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
