Методика поверки «Государственная система обеспечения единства измерений Уровнемеры 3308 Rosemount Методика поверки» (МП 208-016-2020)
ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ
(ФГУП «ВНИИМС»)
УТВЕРЖДАЮ
Заместитель директора по производственной метрологии
Государственная система обеспечения единства измерений
Уровнемеры 3308 RosemountМетодика поверки
МП 208-016-2020
г. Москва
2020
1 ОБЩИЕ ПОЛОЖЕНИЯ-
1.1 Настоящая методика поверки распространяется на Уровнемеры 3308 Rosemount (далее - уровнемеры), изготавливаемые по технической документации фирмы «Rosemount Inc.», США, и устанавливает объем и методы их первичной и периодической поверок.
-
1.2 Настоящая методика поверки распространяется на вновь выпускаемые уровнемеры, а также уровнемеры, находящиеся в эксплуатации.
-
1.3 Интервал между поверками - 4 года.
2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 — Операции, выполняемые при поверке
Операции поверки |
Пункт |
Вид поверки | |
первичная |
периодическая | ||
1. Внешний осмотр |
6.1 |
Да |
Да |
2. Опробование: 2.1 Идентификация программного обеспечения |
6.2 6.3 |
Да |
Да |
3. Определение метрологических характеристик: 3.1 с применением эталонной установки |
6.4 6.4.1 |
Да |
Да |
3.2. с применением рулетки измерительной с грузом |
6.4.2 |
Нет |
Да |
3.3 с применением эталонного уровнемера |
6.4.3 |
Нет |
Да |
3.4 с применением вспомогательного зонда |
6.4.4 |
Да |
Да |
-
2.2 Допускается поверку уровнемера проводить одним из перечисленных в п. 6.4 способов.
-
2.3 На основании письменного заявления владельца уровнемера допускается выполнять определение метрологических характеристик уровнемера в более узких диапазонах измерений. Соответствующая запись должна быть сделана в свидетельстве о поверке уровнемера.
-
2.4 В случае невыполнения требований п. 6.4 проводится корректировка нулевой отметки согласно эксплуатационной документации на уровнемер. В дальнейшем все операции по п. 6.4 повторяются вновь, в случае повторного невыполнения требований поверка прекращается, уровнемер бракуется.
-
3.1 При проведении поверки, в зависимости от способа поверки, применяются следующие эталонные средства измерений:
- Рабочий эталон 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;
-
- рулетка измерительная металлическая 2-го класса с грузом по ГОСТ 7502-98, компарированная по измерительной ленте 3-го разряда в соответствии с приказом Госстандарта от 29 декабря 2018 г. № 2840 по МИ 1780-87;
-
- эталонный уровнемер, соответствующий требованиям к рабочим эталонам 2-го разряда, в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» с диапазоном измерений равным диапазону поверяемого уровнемера и пределами допускаемой погрешности не более ±1 мм;
-
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12).
-
3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
-
3.3 Все средства поверки должны иметь действующие свидетельства о поверке или свидетельства об аттестации в качестве эталона.
При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на уровнемер, а также требования по безопасной эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.
5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПОВЕРКЕ-
5.1 При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающей среды:
-
- с применением эталонной установки: (20 ± 5) °C,
-
- на месте эксплуатации уровнемера: (20 ± 30) °C;
-
- относительная влажность окружающего воздуха: не более 80 %;
-
- атмосферное давление: от 84 до 106 кПа.
При поверке уровнемеров с применением эталонной установки непосредственного изменения уровня и поверке на месте эксплуатации должны соблюдаться следующие условия:
-
- считывание показаний уровнемера проводят после выдержки в течение времени, достаточном для исключения влияния возмущений поверхности жидкости на результат измерений;
-
- изменение уровня должно быть плавным.
При поверке уровнемеров на месте эксплуатации должны соблюдаться следующие условия:
-
- среда, где установлены уровнемеры, соответствует требованиям эксплуатационной документации на уровнемеры;
-
- перемешивающее устройство в резервуаре (при его наличии) отключено. Поверхность измеряемого продукта должна быть спокойной.
-
5.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
5.2.1 при поверке с применением эталонной установки:
-
-
- уровнемер подготавливают к работе (в т.ч. проводится корректировка нулевой отметки уровнемера) в соответствии с технической документацией на них;
-
- уровнемер устанавливают и крепят на установке;
-
- средства измерений и уровнемер выдерживают в условиях 5.1 не менее 2 ч.
-
5.2.2 при поверке на месте эксплуатации с применение эталонного уровнемера:
-
- подготавливают эталонный уровнемер в соответствии с технической документацией и устанавливают на резервуар;
-
- проводят корректировку нулевой отметки согласно эксплуатационной документации на уровнемер.
-
5.2.3 при поверке на месте эксплуатации с применение рулетки измерительной с грузом:
-
- проверяют исправность рулетки;
-
- протирают шкалу рулетки насухо;
-
- наносят слой бензочувствительной/водочувствительной пасты (при необходимости) на участок шкалы рулетки измерительной, в пределах которого будет находиться контрольная отметка.
-
6.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие уровнемера следующим требованиям:
-
- комплектность соответствует эксплуатационной документации;
-
- внешний вид соответствует технической документации, механические повреждения, влияющие на эксплуатационные качества уровнемера, отсутствуют (проверяется при поверке с демонтажом уровнемера);
-
- отсутствуют дефекты, препятствующие чтению надписей, маркировки с таблички на корпусе уровнемера.
При несоблюдении указанных требований уровнемер к поверке не допускается.
-
6.2 Опробование
При опробовании проверяют работоспособность уровнемера.
Работоспособность уровнемера проверяют, изменяя уровень в заданных пределах диапазона измерения, при этом показания уровнемера должны изменяться. При несоблюдении указанного требования уровнемер к поверке не допускается. В обоснованных случаях допускается не проводить опробование работоспособности уровнемера или совмещать с проверкой метрологических характеристик уровнемера.
-
6.3 Проверка идентификационных данных программного обеспечения (далее - ПО). В качестве идентификатора ПО принимается идентификационный номер ПО.
Методика проверки идентификационного номера ПО уровнемера заключается в установлении версии ПО прибора, которую можно определить при помощи инструментов настройки, например, коммуникаторов 475, TREX, программного обеспечения Rosemount Radar Master или AMS.
Подробное меню уровнемера с указанием пункта о идентификационном номере ПО представлено в Руководстве по эксплуатации.
При наличии индикатора версия ПО отображается на дисплее индикатора при включении уровнемера.
Уровнемер считают прошедшим проверку с положительным результатом, если идентификаторы ПО соответствуют значениям, указанным в описании типа на уровнемер. Если данные требования не выполняются, то выписывается извещение о непригодности, дальнейшие пункты методики не выполняются.
-
6.4 Проверка метрологических характеристик
При проверке метрологических характеристик уровнемера значения уровня (расстояния) считываются с устройства, поддерживающего соответствующие протоколы, или с индикатора (при его наличии).
6.4.1 Определение погрешности измерений уровня (расстояния) при поверке уровнемера с применением эталонной установки.Уровнемер подготавливаются к поверке согласно п. 5.2 настоящей методики.
Поверку проводят по всему диапазону измерений уровнемера, соответствующему его исполнению и условиям эксплуатации, (информацию о диапазоне измерений уровнемера можно считать из памяти электронного преобразователя уровнемера по цифровому протоколу с помощью полевого коммуникатора (например, коммуникатор 475, TREX), соответствующего программного обеспечения (например, Rosemount Radar Master, Instrument Inspector, AMS); так же информация о диапазоне измерения указана в паспорте уровнемера).
Основную погрешность определяют не менее чем в трех точках измеряемой величины внутри диапазона D. D - диапазон измерений ограниченный верхней (А) и нижней (В) зонами пониженной точности, указанных в приложении А, (мм).
При выборе точек измерений следует учесть, что расстояние между поверяемыми точками не должно быть меньше значения рассчитанного по формуле (2):
где п - количество точек измерений, минимальное значение п=3;
Для i-той поверяемой точки допускается выбрать любое значение, лежащее в
пределах:
(2)
где i - порядковый номер точки измерения, от 1 до п;
D - диапазон измерений ограниченный верхней (А) и нижней (В) зонами пониженной точности, указанных в приложении А, мм;
Число наблюдений в каждой из поверяемых точек при измерении уровня (расстояния) равно одному, допускается увеличить число наблюдений в поверяемых точках до трех, принимая при этом среднеарифметическое значение результатов наблюдений за результат измерения в данной точке.
где р - количество наблюдений, в i-той поверяемой точке;
к - порядковый номер наблюдения в i-той поверяемой точке, от 1 до р;
xr -измеренное значение при k-том наблюдении в i-той поверяемой точке, мм.
Основную погрешность определяют при значениях измеряемой величины, полученных при приближении к ним как от меньших значений к большим, так и от больших к меньшим (при прямом и обратном ходе). Допускается отклонение задания поверяемой точки установкой при прямом и обратном ходе не более чем на 3 мм.
Если нулевая точка поверяемого уровнемера и нулевая точка эталонной установки не совмещены, то необходимо рассчитать смещение между нулевой точкой поверяемого уровнемера и нулевой точкой эталонной установки по формуле:
л _ max(Xi-Li)+min(Xf-Li)
До - 2 ’
где Xi - значение расстояния, измеренное уровнемером в i-ой поверяемой точке диапазона измерений, мм;
Li - заданное значение расстояния по установке в i-ой поверяемой точке диапазона измерений, мм.
В зависимости от типа погрешности уровнемера, указанной в технической документации, определяют в каждой поверяемой точке значение абсолютной погрешности Jz, мм. по формуле:
и / или значение относительной погрешности %. по формуле:
_ Xi Li До
(6)
4 г .
Уровнемер считают прошедшим поверку, если на всех поверяемых точках значение погрешности соответствует предельно допускаемым значениям, указанным в описании типа на уровнемер.
-
6.4.2 Определение погрешности измерений уровня (расстояния) при поверке уровнемера на месте его эксплуатации с применением рулетки измерительной с грузом (только для жидкостей и пульп).
Уровнемер подготавливаются к поверке согласно п. 5.2 настоящей методики.
Проводят поверку при исходном уровне жидкости в резервуаре. Если имеется возможность заполнения/опорожнения резервуара до определенных уровней, значения которых однозначно определены конструкцией резервуара или технологическим процессом, то поверка может проводиться по данным уровням. Заполнение/опорожнение резервуара в процессе измерений не допускается.
Уровень жидкости в резервуаре в поверяемой точке определяют по результатам измерений базовой высоты резервуара и высоты поверхности раздела «жидкость - газовое пространство» (далее высота газового пространства).
При поверке:
-
- включают поверяемый уровнемер и считывают измеренные значения в поверяемой точке X, мм,
-
- проводят измерение высоты газового пространства.
-
6.4.2.1 Измерение высоты газового пространства с применением рулетки проводят в следующей последовательности:
-
- рулетку с грузом опускают по измерительному люку резервуара ниже уровня жидкости;
-
- первый отсчет (верхний отсчет) L®; при i-м измерении проводят по шкале рулетки. При этом с целью облегчения измерений и расчетов высоты газового пространства рекомендуется совмещать отметку целых значений метра на шкале рулетки с верхним краем измерительного люка;
рулетку поднимают строго вверх без смещения в стороны до появления над
верхним краем измерительного люка смоченной части рулетки и проводят отсчет по шкале рулетки на месте смоченной части шкалы L1- (нижний отсчет).
Высоту газового пространства при i-м измерении вычисляют по формуле:
(7)
Высоту газового пространства определяют не менее двух раз. Расхождение между результатами двух измерений должно быть не более ±1 мм. Если это условие выполняется, то за результат измерений высоты газового пространства принимают среднеарифметическое значение двух измерений. Если расхождение между результатами двух измерений превышает ±1 мм, то измерения повторяют еще дважды и за результат измерений высоты газового пространства принимают среднеарифметическое значение трех наиболее близких значений результатов измерений:
где L® - верхний отсчет по рулетке в поверяемой точке при i-м измерении, мм,
L” - нижний отсчет по рулетке в поверяемой точке при i-м измерении, мм, т - число измерений высоты газового пространства. т=2 или т=3.
Высоту газового пространства, определенную с помощью рулетки, корректируют с учетом коэффициента линейного расширения ленты рулетки по формуле:
Ц = LJp • [1 - ар (20 - Тг)], (9)
где Lcp - высота газового пространства, определенная по формуле (7);
ар- температурный коэффициент линейного расширения материала рулетки измерительной, 1/°С;
Тг - температура воздуха при измерении высоты газового пространства, С.
-
6.4.2.2 Уровень жидкости в резервуаре L. мм, вычисляют по формуле:
Ь = (Ьп-Щ- [1 - «р(20 -Тж)] , (10)
где Lrk- высота газового пространства, определенная по формуле (8), мм;
Ьц - базовая высота резервуара, определенная с помощью рулетки, во время поверки уровнемера, мм;
ар- температурный коэффициент линейного расширения материала рулетки измерительной, 1/°С;
Тж - температура жидкости при измерении базовой высоты, °C.
-
6.4.2.3 В зависимости от измеренного уровня определяют значение абсолютной погрешности уровнемера А, мм, по формуле (10) или значение относительной погрешности уровнемера S, %, по формуле (11):
A=X-L, (И)
где L - значение уровня, определенное с помощью рулетки, мм,
X - значение уровня, измеренное уровнемером, мм.
5 = ^у^-100, (12)
Уровнемер считают прошедшим поверку, если на поверяемой точке значение погрешности соответствует предельно допускаемым значениям, рассчитанным с учетом основной и дополнительной, вызванной влиянием температуры, погрешностей, указанным в описании типа на уровнемер.
-
6.4.3 Определение погрешности измерений уровня (расстояния) при поверке уровнемера на месте его эксплуатации с применением эталонного уровнемера.
Уровнемер подготавливаются к поверке согласно п. 5.2 настоящей методики.
Проводят поверку при исходном уровне жидкости в резервуаре. Если имеется возможность заполнения/опорожнения резервуара до определенных уровней, значения которых однозначно определены конструкцией резервуара или технологическим процессом, то поверка может проводиться по данным уровням.
Заполнение/опорожнение резервуара в процессе измерений не допускается.
Включают поверяемый уровнемер и считывают измеренное значение, считывают измеренное значение с эталонного уровнемера.
В зависимости от измеренного уровня определяют значение абсолютной погрешности уровнемера А, мм, по формуле (11) или значение относительной погрешности уровнемера б, %, по формуле (12), где X - значение уровня, измеренное поверяемым уровнемером, мм, L- значение уровня, измеренное эталонным уровнемером, мм.
Уровнемер считают прошедшим поверку, если на поверяемой точке значение погрешности соответствует предельно допускаемым значениям, рассчитанным с учетом основной и дополнительной, вызванной влиянием температуры, погрешностей, указанным в описании типа на уровнемер.
6.4.4 Определение погрешности измерений уровня (расстояния) при поверке уровнемера с использованием вспомогательного зонда.Уровнемер подготавливаются к поверке согласно п. 5.2 настоящей методики.
Поверка с использованием вспомогательного зонда представляет собой поверку электронного преобразователя с приемо-передающим устройством, демонтированного с зонда поверяемого уровнемера и установленного на вспомогательный зонд.
При демонтаже измерительного преобразователя с приемо-передающим устройством необходимо выполнить в соответствии с указаниями руководства по эксплуатации следующие действия:
-
- проверить уровнемер на предмет отсутствия сбоев или ошибок измерения;
-
- сохранить конфигурацию уровнемера;
-
- произвести демонтаж электронного преобразователя с сенсорным блоком с поверяемого уровнемера.
Демонтированный измерительный преобразователь с приемо-передающим устройством установить на вспомогательный зонд (волновод), подготовить его к работе согласно руководству по эксплуатации и п. 5.2 настоящей методики. Проводят поверку одним из способов согласно п. 6.4.1 - 6.4.2 настоящей методики.
После завершения процедуры поверки измерительный преобразователь монтируется обратно в исходный зонд. При этом необходимо загрузить в электронный преобразователь сохраненную конфигурацию в соответствии с руководством по эксплуатации.
7 . ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1. Результаты поверки оформляют протоколом поверки, произвольной формы.
-
7.2. Положительные результаты первичной поверки оформляют свидетельством о поверке на уровнемер или записью в паспорте в соответствии с Приказом Минпромторга России от 02.07.2015 №1815.
-
7.3. Положительные результаты периодической поверки оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 №1815. Знак поверки наносится на паспорт уровнемера и (или) на свидетельство о поверке.
-
7.4. При отрицательных результатах первичной поверки уровнемер считают непригодным к применению и в эксплуатацию не допускают.
При отрицательных результатах периодической поверки уровнемер считают непригодным к применению и оформляют извещение о непригодности уровнемера с

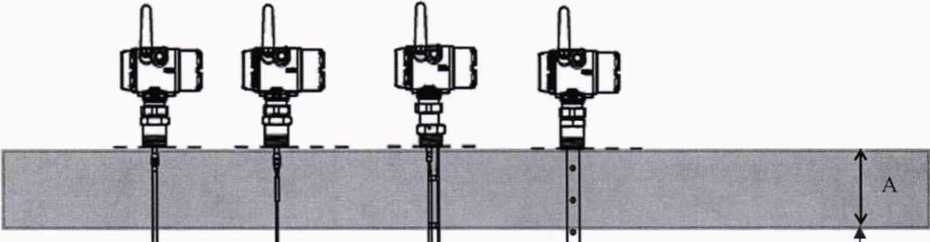

Приложение А к МП 208-016-2020
Таблица А.1
Для исполнений уровнемеров с повышенной точностью | ||
Тип зонда |
Верхняя зона пониженной точности А, мм |
Нижняя зона пониженной точности В, мм |
Коаксиальный |
330 |
30 |
Одинарный гибкий |
370 |
160 |
Двойной гибкий |
320 |
100 |
Прочие типы зондов |
480 |
120 |
Для стандартных исполнений у |
ровнемеров | |
Тип зонда |
Верхняя зона пониженной точности А, мм |
Нижняя зона пониженной точности В, мм |
Коаксиальный |
300 |
30 |
Одинарный гибкий |
270 |
140 |
Двойной гибкий |
250 |
100 |
Прочие типы зондов |
310 |
30 |
Примечание:
У зондов, предназначенных для паровых сред, с отражателем в конструкции, верхнюю зону пониженной точности А отчитывать от конца отражателя.
Г L -- |
u J |
в f |
