Методика поверки «Государственная система обеспечения единства измерений Термометры бесконтактные инфракрасные серии JXB» (МП 207-067-2020)

Методика поверки

Тип документа

Государственная система обеспечения единства измерений Термометры бесконтактные инфракрасные серии JXB

Наименование

МП 207-067-2020

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора

по производственной метрологии

Государственная система обеспечения единства измерений

Термометры бесконтактные инфракрасные серии JXB МП 207-067-2020 МЕТОДИКА ПОВЕРКИ г. Москва

2020 г.

Общие положения

Настоящая методика распространяется на термометры бесконтактные инфракрасные серии JXB (далее - термометры) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

Метрологические характеристики термометров приведены в Приложении 1.

1 Перечень операций поверки

При проведении первичной поверки допускается проводить выборочную поверку термометров в соответствии с п.п.6.1-6.3, которую проводят по одноступенчатому выборочному плану для общего уровня контроля I при приемлемом уровне качества (AQL) равным 1,0 по ГОСТ Р ИСО 2859-1-2007.

В зависимости от объема партии, количество представляемых на поверку термометров выбирается согласно таблице 1.

Таблица 1

Объём партии, шт.

Объём выборки, шт.

Приемочное число Ас

Браковочное число Re

св. 51 до 90 включ.

5

0

1

св. 91 до 150 включ.

8

0

1

св. 151 до 280 включ.

13

0

1

св. 281 до 500 включ.

20

0

1

св. 501 до 1200 включ.

32

1

2

св. 1201 до 3200 включ.

50

1

2

св. 3201 до 10000 включ.

80

2

3

св. 10001 до 35000 включ.

125

3

4

Результаты выборочного контроля распространяются на всю партию термометров. Партию считают соответствующей требованиям настоящей методики, если число дефектных единиц в выборке меньше или равно приемочному числу и не соответствующей, если число дефектных единиц в выборке равно или больше браковочного числа. В случае признания партии несоответствующей требованиям, то все термометры из данной партии признаются непригодными к применению.

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование. Проверка функционирования термометра во всех режимах

6.2

Да

Да

4 Определение абсолютной погрешности измерений температуры*:

  • - в режиме «SURFACE»

  • - в режиме «BODY»

6.3

Да

Да

Примечание: ’ - при проведении поверки по согласованию с конечным пользователем допускается поверка в отдельных режимах, приведенных в Приложении 1. при этом делается соответствующая запись в свидетельстве о поверке.

2 Метрологические и технические требования к средствам поверки

При проведении поверки применяют средства измерений, указанные в таблице 3. Таблица 3

Наименование и тип средств измерений и оборудования

Основные технические характеристики

Государственный эталон единицы температуры

3.1 .ZZM.0440.2019 в составе:

  • - излучатель в виде модели АЧТ мод. АЧТ-1 (вставка)

  • - термометр сопротивления из платины и меди ТС модификации ТС-1388 (с ИСХ)

измеритель температуры многоканальный прецизионный МИТ 8.15

  • - термостат переливной прецизионный ТПП-1.2

2 разряд по ГОСТ 8.558-2009 (ч.2), диапазон воспроизводимых температур от плюс 32 до плюс 44 °C коэффициент излучающей способности 0,996; диаметр излучающей поверхности 20 мм Регистрационный номер в Федеральном информационном фонде № 18131 -09

Регистрационный номер в Федеральном информационном фонде № 19736-11

Регистрационный номер в Федеральном информационном фонде № 33744-07

Источники излучения в виде модели абсолютно черного тела

1, 2 разряд по ГОСТ 8.558-2009 (ч.З), диапазон воспроизводимых температур от 0 до плюс 60 °C

Пирометры инфракрасные

1 разряд, диапазон измеряемых температур от плюс 0 до плюс 60 °C

Примечания:

  • 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

  • 2  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 Требования к специалистам, осуществляющим поверку
  • 3.1 Поверка приборов должна выполняться специалистами, прошедшими обучение в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с термометрами.

4 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 24 июля 2013 года № 328н);

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации систем.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации систем и прошедшие инструктаж по технике безопасности.

5 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                         от +15 до +25;

  • - относительная влажность окружающего воздуха, %               от 30 до 80;

  • - атмосферное давление, кПа                                     от 86 до 106,7.

6 Внешний осмотр средства измерений

При внешнем осмотре проверяется:

  • - соответствие маркировки термометров и эксплуатационной документации на него;

  • - отсутствие посторонних шумов при встряхивании термометров;

  • - отсутствие внешних повреждений поверяемых термометров, которые могут повлиять на их метрологические характеристики.

Термометры, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежит.

7 Подготовка к поверке и опробование средства измерений
  • 7.1 Подготовка термометра к поверке

Термометр перед проведением поверки должен предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха от 15 до 25 °C.

  • 7.2 Опробование средства измерений

Для опробования и проверки функционирования термометра необходимо измерить температуру тела человека (в режиме «BODY»), при этом, предварительно измерить температуру человека поверенным контактным медицинским термометром (утвержденного типа). Далее, провести несколько измерений температуры с помощью поверяемого термометра.

Результат опробования и проверки на функционирование считается положительным, если значения измеренной температуры человека с помощью поверяемого и контактного термометров приблизительно равны между собой.

8 Определение метрологических характеристик средства измерений
  • 8.1 Определение абсолютной погрешности измерений температуры

    • 8.1.1 Определение абсолютной погрешности измерений температуры в режиме «SURFACE»

Определение погрешности проводится не менее, чем в трех точках диапазона измерений температуры (например, 0, 30 и 60 °C).

  • 8.1.1.1  Включить АЧТ согласно Руководству по эксплуатации и установить требуемую температуру. Включить термометр нажатием кнопки «SCAN» (модель JXB-183) или нажатием курка (модель JXB-178). В соответствии с руководством по эксплуатации, перевести термометр в режим измерений температуры «SURFACE», зажав кнопку «MODE» (модель JXB-183) или «РЕЖИМ» (модель JXB-178). Навести термометр на расстоянии 3^-5 см (согласно Руководству по эксплуатации) от излучающей поверхности АЧТ, и измерить температуру поверхности АЧТ.

  • 8.1.1.2 При достижении заданного режима АЧТ, проводится серия из 5-ти измерений и рассчитывается среднее значение.

8.1.1.4 Операции по п.п. 8.1.1.1-8.1.1.3 повторяют для всех выбранных поверяемых точек диапазона измерений температуры термометра.

  • 8.1.2 Определение абсолютной погрешности измерений температуры в режиме «BODY»

Определение абсолютной погрешности термометра в режиме «BODY» проводят в трех точках диапазона измерений температур (+32,3 °C, +34,8 °C и +37,0 °C).

  • 8.1.2.1 Перед определением абсолютной погрешности измерений температуры в режиме «BODY» необходимо в соответствии с руководством по эксплуатации, перевести термометр в режим измерений температуры «BODY», зажав кнопку «MODE» (модель JXB-183) или «РЕЖИМ» (модель JXB-178).

  • 8.1.2.2 Установить излучатель в виде модели АЧТ мод. АЧТ-1 в рабочую зону жидкостного термостата переливного типа. Чувствительный элемент термопреобразователя сопротивления с ИСХ (ТС), подключенного к измерителю температуры, поместить в соответствующее отверстие в излучающей полости АЧТ-1 (см. Приложение 2 (модель JXB-183) или Приложение 3 (модель JXB-178)).

  • 8.1.2.3 После установления стационарного режима АЧТ-1 на каждой температуре, установленной по ТС, не менее пяти раз измеряют радиационную температуру излучателя, на расстоянии 2^-3 см от излучающей поверхности АЧТ-1, нажав кнопку «SCAN» (модель JXB-183) или нажатием курка (модель JXB-178). Далее рассчитывают средние значения показаний поверяемого термометра и ТС.

  • 8.1.2.4 Операции по п.п. 8.1.2.1-8..2.3 повторяют во всех поверяемых точках диапазона измерений температуры термометра.

9 Подтверждение соответствия средства измерений метрологическим требованиям
  • 9.1  Подтверждение соответствия средства измерений метрологическим требованиям при определении абсолютной погрешности измерений температуры в режиме «SURFACE»

    • 9.1.1 Абсолютная погрешность АТ термометра определяется по формуле:

AT=TUXM-W,°C                      (1)

где: Тцзм - среднее значение измеренной температуры;

Тачт- значение температуры АЧТ.

Результаты поверки считаются положительными, если погрешность, рассчитанная по формуле (1), не превышает значений приведенных в Приложении 1 во всех точках.

  • 9.1.2 Если хотя бы в одной поверяемой точке погрешность превышает допустимое значение, указанное в таблице Приложения 1, то поверку при этой температуре проводят повторно.

  • 9.1.3 Если при повторной поверке погрешность превышает допустимое значение, то термометр считается не прошедшим поверку.

  • 9.2 Подтверждение соответствия средства измерений метрологическим требованиям при определении абсолютной погрешности измерений температуры в режиме «BODY»

9.2.1 Абсолютная погрешность At термометра в каждой контрольной точке рассчитывается по формуле:

At= (t^ + tj - tA4T, °C                              (2)

где: taw - среднее значение измеренной температуры поверяемым термометром, °C; 1ачт- среднее значение температуры АЧТ-1, °C;

- значение температурной поправки (по данным Изготовителя), °C.

Значения температурной поправки tn в зависимости от установленной температуры АЧТ-1 приведены в Таблице 4 (для модели JXB-183) и Таблице 5 (для модели JXB-178).

Таблица 4                           ___________________

Температура АЧТ-1, °C

Температурная поправка tn, °C

+32,0

-4,4

+35,0

-3,0

+39,0

-3,5

Таблица 5

Температура АЧТ-1, °C

Температурная поправка /л, °C

+32,0

-4,3

+35,0

-2,7

+39,0

-3,2

Результаты поверки считаются положительными, если погрешность, рассчитанная по формуле (2), не превышает значений приведенных в Приложении 1 во всех точках.

  • 9.2.2 Если хотя бы в одной поверяемой точке погрешность превышает допустимое значение, указанное в таблице Приложения 1, то поверку при этой температуре проводят повторно.

  • 9.2.3 Если при повторной поверке погрешность превышает допустимое значение, то термометр считается не прошедшим поверку.

Примечание: при первичной поверке для партии до 50 шт. и при периодической партии в случае отрицательных результатов поверки допускается возможность подстройки термометров бесконтактных инфракрасных серии JXB согласно инструкции, приведенной в Приложении 4, после подстройки повторить операции согласно п.п.9.1-9.2.

10 Оформление результатов поверки
  • 10.1 Термометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки термометров подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

  • 10.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.

Разработчик:

Ведущий инженер отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

М.В. Константинов

А.А. Игнатов

Начальник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС

Метрологические характеристики термометров

Наименование характеристики

Значение

Диапазон измерений температуры в режиме «SURFACE», °C

от 0 до +60,0

Диапазон измерений температуры в режиме «BODY», °C

от +32,0 до +42,9

Пределы допускаемой абсолютной погрешности измерений температуры в режиме «SURFACE», °C:

  • - в диапазоне от 0 до +30 °C включ.

  • - в диапазоне св. +30 до +60 °C

±2,0

±1,5

Пределы допускаемой абсолютной погрешности измерений температуры в режиме «BODY», °C:

  • - в диапазоне от +32 до +35 °C не включ.

  • - в диапазоне от +35 до +42 °C включ.

  • - в диапазоне св. +42 до +42,9 °C включ.

±0,3 ±0,2 ±0,3

Разрешающая способность (цена единицы младшего разряда), °C

0,1

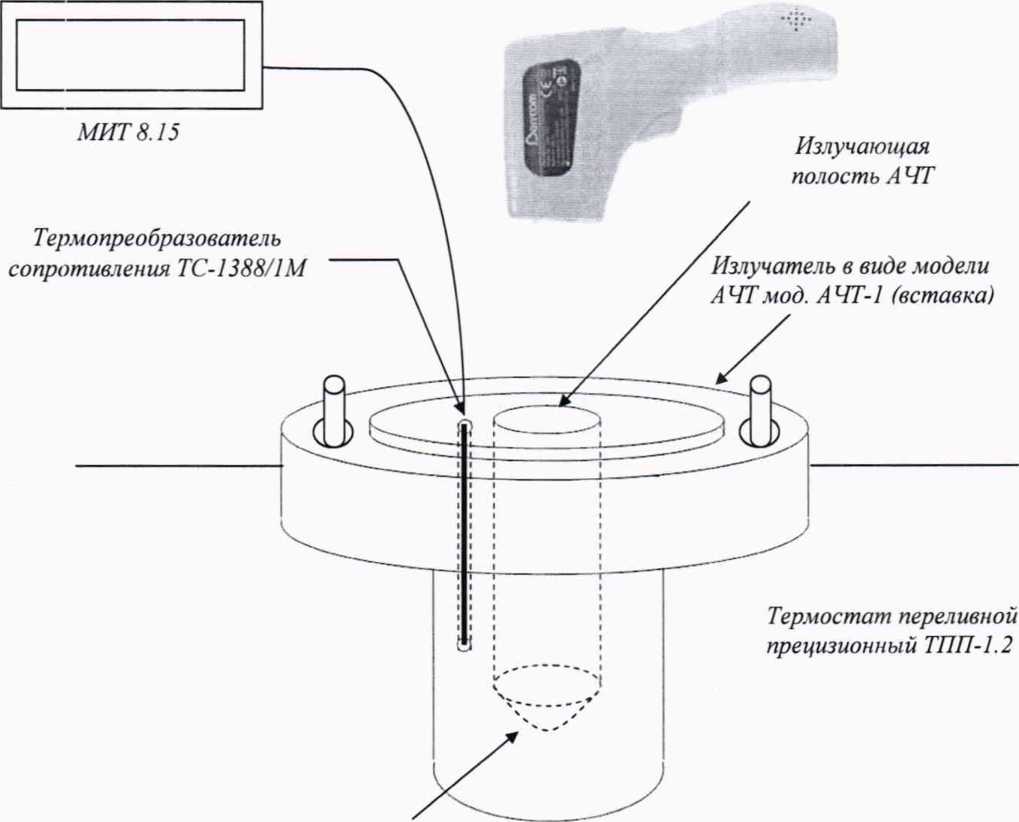

Термометр бесконтактны и инфракрасный серии JXB модели JXB-183

«Углубление» в форме конуса

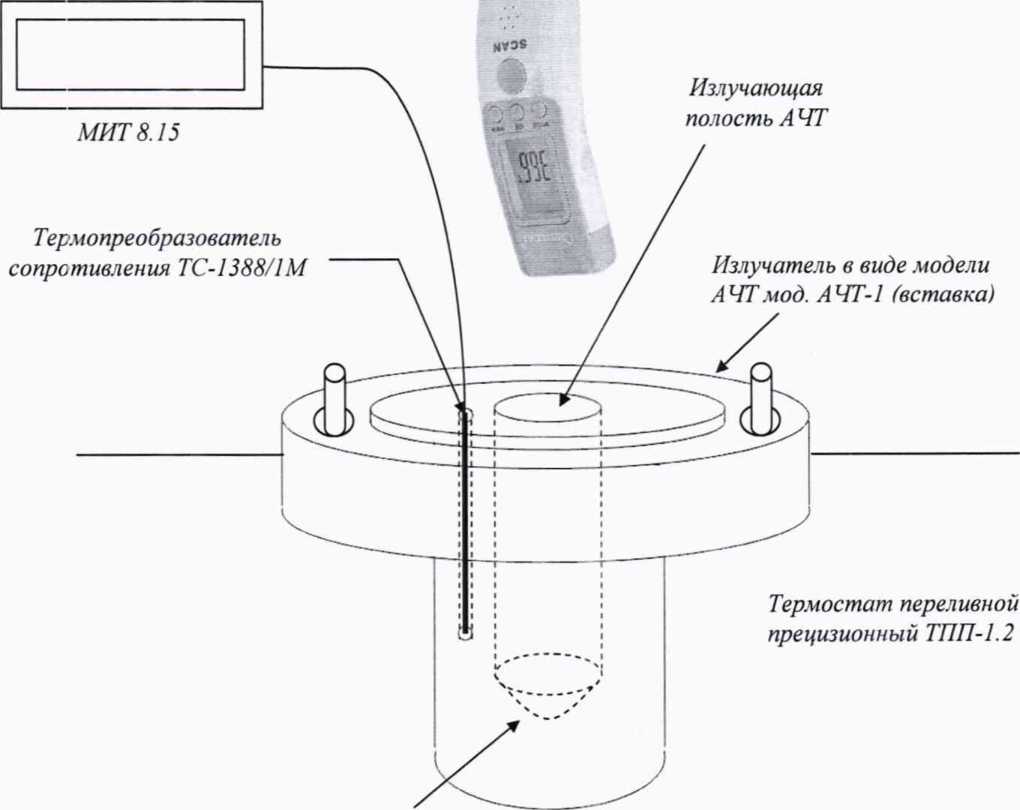

Термометр бесконтактный инфракрасный серии JXB модели JXB-178

«Углубление» в форме конуса

Подстройка термометров бесконтактных инфракрасных серии JXB модели JXB-183

  • 1. Во включенном состоянии необходимо нажать кнопку «MODE» в течении 2 секунд, после чего на экране появится надпись «F1»;

  • 2. Затем нажимая кнопку «МЕМ», выбрать меню «F3»;

  • 3. Нажатием кнопки «MODE» установить значение температурной поправки в диапазоне от минус 3 до плюс 3 °C.

Подстройка термометров бесконтактных инфракрасных серии JXB модели JXB-178

  • 1 Во включенном состоянии необходимо нажать кнопку «РЕЖИМ» в течении 2 секунд, после чего на экране появится надпись «F1»;

  • 2 Затем нажимая кнопку «ПАМЯТЬ», выбрать меню «F3»;

3. Нажатием кнопки «РЕЖИМ» установить значение температурной поправки в диапазоне от минус 3 до плюс 3 °C.
