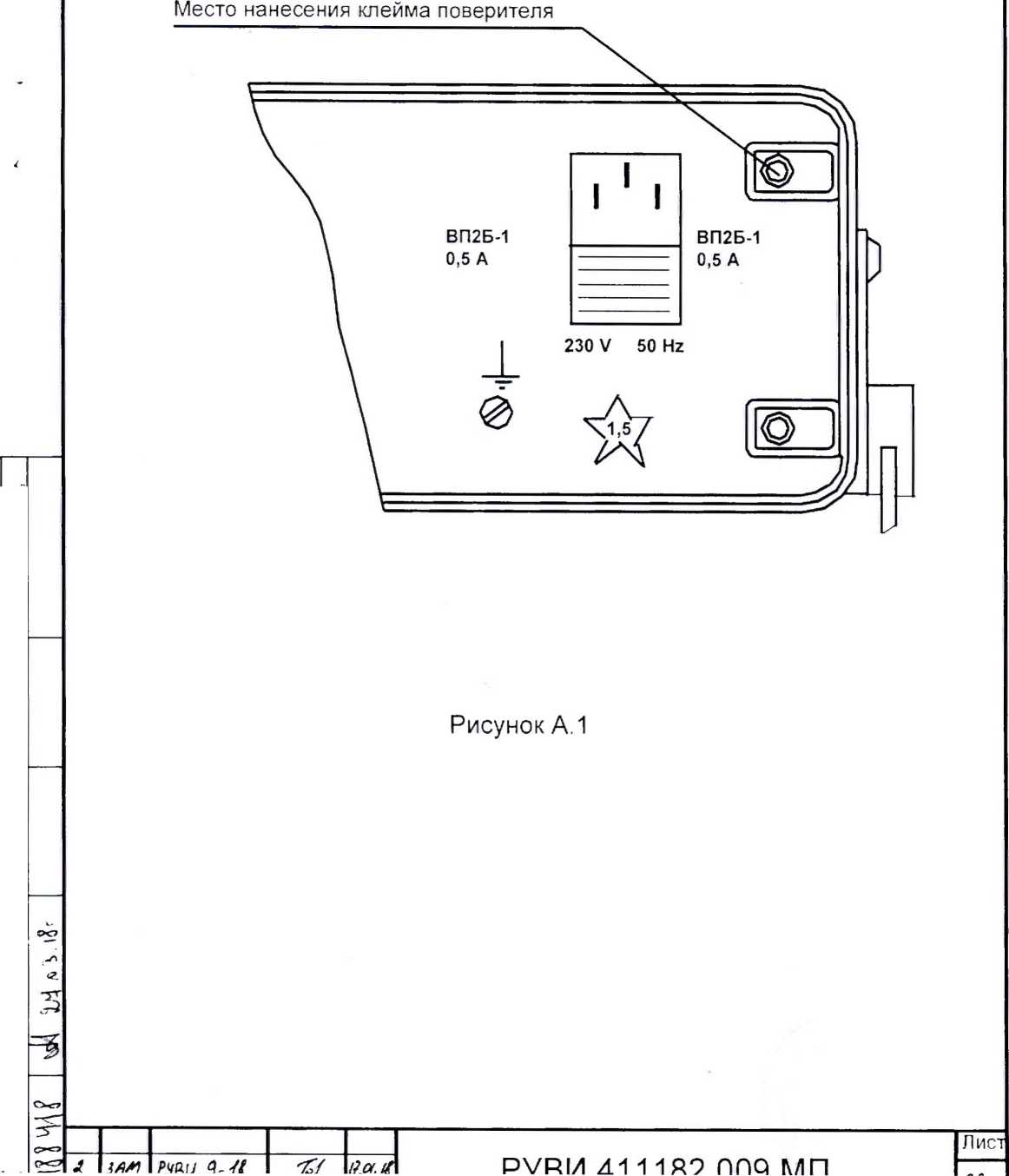

Приложение А Место нанесения клейма поверителя

Приложение Б Протокол поверки вольтметра универсального В7-73

»-

<13 d

-0

о

с

§

с

•d о с:

РУВИ.411182.009 МП

■1зм Пист

Разраб.

Пров.

№ докум.

Подпись

Н.контр.

1ата

fZ.tBA

Вольтметр универсальный

В7-73

Методика поверки

Лит.

ЛиС1

Листов

Ofl 1

2

Настоящая методика поверки (МП) распространяется на вольтметр универсальный В7-73, имеющий базовую модель В7-73 и две модификации В7-73/1, В7-73/2 (далее по тексту — вольтметр), и устанавливает методику его первичной и периодической поверки.

МП разработана в соответствии с ТКП 8.003-2011, СТБ 8037-2014 и РМГ 51-2002.

Вольтметр подлежит первичной поверке при выпуске из производства или после ремонта и периодической поверке - при эксплуатации и хранении.

Межповерочный интервал вольтметра - 12 мес. По желанию потребителя вольтметр может быть поверен в отдельных точках после калибровки для межповерочного интервала 24 ч.

.№подл Прддись и дат^а Взам инв. N" Инв.№ дубл. Подпись и дата,

I

, -

I

DVRL4   1 1R9 AAQ МП

2

,№подл__Подпись и дата__Взям инв. № Инв.№дубп Подпись и дата,

ТШ    ___

1 Операции поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Обязательность проведения

операции при          ’

выпуске из производства

выпуске после ремонта

эксплуатации и хранении

Внешний осмотр

5.1

Да

Да

Да

Проверка электрической прочности и сопротивления изоляции цепей вольтметра

5.2

Да

Да

Нет

Опробование

5.3

Да

Да

Да

Определение метрологических характеристик:

Определение основной погрешности измерения напряжения постоянного тока

5.4.1

Да

Да

Да

Определение основной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы

5.4.2

Да

Да

Да

Определение дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы

5.4.3

Да

Да

Да

Определение основной погрешности измерения силы постоянного тока

5.4.4

Да

Да

Да

Определение основной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы

5.4.5

Да

Да

Да

Определение основной погрешности измерения сопротивления постоянному току

5.4.6

Да

Да

Да

Определение основной погрешности измерения частоты сигналов синусоидальной формы и частоты следования сигналов импульсной фермы

5.4.7

Да

\

Продолжение таблицы 1

Наименование операции

Номер пункта

МП

Обязательность проведения операции при

выпуске из производства

выпуске после ремонта

эксплуатации и хранении

Определение основной погрешности измерения периода сигналов синусоидальной и импульсной формы

5.4.8

Да

' Да

Да

1.2 Если при выполнении одной из операций, предусмотренных в таблице 1, обнаружена неисправность поверяемого вольтметра, препятствующая его применению, поверяемый вольтметр бракуют, а остальные операции, кроме оформления результатов поверки по разделу 6, не производят.

DVRU АЛ 1 1R9 АЛО МП

.№подл | Подпись и дата | Взам инв. № | Инв №дубл. | Подпись и дата,

2 Средства поверки

2.1 При проведении поверки вольтметра должны быть применены средства поверки, указанные в таблице 2.

i.№пэдл      ПрдПись и дате__Взам инв. № Инв N° дуба. Подпись и дата,

! S 1И S                       ___

Таблица 2

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Условия поверки

4.1

Психрометр ВИТ-1.

Диапазон измерения температуры от 0 °C до 25 °C.

Диапазон измерения относительной влажности от 20 % до 90 %.

Частотомер 43-63.

Относительная погрешность по частоте не более ±5-10'7.

Вольтметр В7-40/1.

Основная погрешность при измерении переменного напряжения не более ±1,4 %.

Барометр-анероид метеорологический БАММ-1.

Диапазон измерения атмосферного давления 80-106 кПа.

Основная погрешность не более ±0,2 кПа.

Внешний осмотр

5.1

Проверка электрической прочности и сопротивления изоляции цепей вольтметра

5.2

Универсальная пробойная установка УПУ-10.

Выходное постоянное и переменное напряжение (0 — 10) кВ.

Амплитудное значение пульсаций 5 %.

Мегаомметр Ф4102.

Выходное напряжение до 1000 В. Диапазон измерения сопротивления до 2000 МОм, класс точности 2,5

Опробование

5.3

2AwXf>yw.?-tf I 55/           PVRM 4111R9 ППР МП        I-

i.№подл Подпись и дата Изам ина. N" Инв № дубг Подпись и дата

Продолжение таблицы 2

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Определение основной погрешности измерения напряжения постоянного тока

5.4.1

Калибратор-вольтметр универсальный В1-28.

Воспроизведение напряжений постоянного тока в диапазоне от 0,1 мкВ до 1000 В, погрешность ±0,003 %.

Мера электрического сопротивления постоянного тока многозначная Р3026-2.

Установка значений сопротивлений от 0,01 до 111111,1 Ом.

3 разряд.

Катушка электрического сопротивления измерительная Р4013.

Номинальное сопротивление 10“ Ом.

3 разряд

Определение основной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы

5.4.2

Калибратор-вольтметр универсальный В1-28.

Воспроизведение напряжений синусоидальной формы в диапазоне от 10 мкВ до 700 В. Диапазон частот от 0,1 Гц до 120 кГц, погрешность ±0,06 %

Определение дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы

5.4.3

Частотомер электронно-счетный 43-63. Измерение частоты импульсных сигналов от 0,1 Гц до 200 МГц, напряжение от 0,1 до 10,0 В.

Генератор импульсов точной амплитуды Г5-75.

Амплитуда импульсов от 10 мВ до 9,999 В, погрешность ±1 % от установленного значения амплитуды.

Период повторения импульсов от 0,1 мкс до 9,99 с, погрешность ±0,1 % от установленного значения периода

Лист

PVRM 4111 Я? ППР МП

Г]рлг1иг:ь и дйтя Взам инв. N° Инв№ дубп Подпись и дата,

Ow*

Продолжение таблицы 2

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Определение основной погрешности измерения силы постоянного тока

5.4.4

Калибратор-вольтметр универсальный В1-28.

Воспроизведение силы постоянного тока в диапазоне от 0,1 нА до 2 А, погрешность ±0,02%

Определение основной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы

5.4.5

Калибратор-вольтметр универсальный В1-28.

Воспроизведение силы переменного тока синусоидальной формы в диапазоне от 1 нА до 2 А. Диапазон частот от 0,1 Гц до 5 кГц, погрешность ±0,15 %

Определение основной погрешности измерения сопротивления постоянному току

5 4.6

Катушка электрического сопротивления измерительная Р331.

Номинальное значение сопротивления 100, 1000. 10000, 100000 Ом.

3 разряд.

Мера электрического сопротивления постоянного тока многозначная Р3026-2.

Установка значений сопротивлений от 0,01 до 111111,1 Ом.

3 разряд.

Катушка электрического сопротивления измерительная Р4013 (2 шт.).

Номинальное сопротивление 106 Ом.

3 разряд.

Катушка электрического сопротивления измерительная Р4023 (2 шт.).

Номинальное сопротивление 10 Ом.

3 разряд.

Мера переходная электрического сопротивления Р40115.

Номинальное значение сопротивления одной ступени 10 ’ Ом при последовательном соединении ступеней и 108 Ом при параллельном соединении ступеней.

3 разряд.

Катушка электрического сопротивления измерительная Р4033.

Номинальное сопротивление 108 Ом.

3 разряд

I

гп

Г]

\зм]

I          <?- // |

I I

Лист

PVRM 4111R9 ПАР МП

И нв. №по/1 п      Подпись и дата__Взам инв. № Инн Nt дубл. Подпись и дата

'          мГ м.п ij<

Продолжение таблицы 2

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Определение основной погрешности измерения частоты сигналов синусоидальной формы и частоты следования сигналов импульсной формы

5.4.7

Генератор импульсов точной амплитуды Г5-75.

Амплитуда импульсов от 10 мВ до 9,999 В погрешность ±1 % от установленного значения амплитуды.

Период повторения импульсов от 0,1 мкс до 9,99 с, погрешность ±0,1 % от установленного значения периода.

Генератор сигналов низкочастотный ГЗ-122.                                            !

Диапазон частот (0,001 — 1999999,999) Гц. Основная погрешность установки частоты 5*10' 4н, где fH - установленное значение частоты.

Частотомер электронно-счетный 43-63.

Измерение частоты импульсных сигналов от 0,1 Гц до 200 МГц, напряжение от 0,1 до 10,0 В

Определение основной погрешности измерения периода сигналов синусоидальной и импульсной формы

5.4.8

Генератор импульсов точной амплитуды Г5-75.

Амплитуда импульсов от 10 мВ до 9,999 В, погрешность ± 1 % от установленного значения амплитуды.

Период повторения импульсов от 0,1 мкс до 9,99 с, погрешность ±0,1 % от установленного значения периода.

Генератор сигналов низкочастотный ГЗ-122.

Диапазон частот (0,001 — 1999999,999) Гц. Основная погрешность установки частоты 5*10‘ 4н, где fH - установленное значение частоты.

Частотомер электронно-счетный 43-63.

Измерение частоты импульсных сигналов от 0 1 Гц до 200 МГц, напряжение от 0,1 до 10,0 В

Примечания

  • 1 Эталоны, используемые для поверки вольтметра, должны быть исправны и иметь действующие повелительные клейма и/или свидетельства о поверке.

  • 2 При проведении поверки разрешается применять другие СИ, обеспечивающие соотношение основной погрешности эталонных СИ и поверяемого вольтметра не более 1/3.

Лист

2

РУВИ.411182.009 МП

/!зм

Лист

№ДОК

Подп.

Дата

У

3 Требования безопасности
  • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

-общие требования безопасности, предусмотренные ТКП 181-2009 «Правила технической эксплуатаци и электроустановок потребителей», ТКП ^27-2012 «Правила техники безопасности при эксплуатации электроустановок» и ГОСТ 22261-94

- требования безопасности, приведенные в руководстве по эксплуатации вольтметра и эксплуатационной документации применяемых СИ.

4 Условия поверки и подготовка к поверке
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

    Инн,№подл__Прдпись и дата__Взам инв. N'' Инв Nr-> ду?>п Подпись и дата,

    Ц? W W U '|L___

    • - температура окружающего воздуха, °C                20т5;

    • - относительная влажность окружающего воздуха, %    30-80;

    • - атмосферное давление, кПа                         84,0-106,0;

    • - напряжение питающей сети, В                       230,0±4,6;

    • - частота питающей сети, Гц                          50+1.

    4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

    • - вольтметр должен быть выдержан в нормальных условиях применения не менее 4 ч;

    • - СИ должны быть выдержаны в условиях проведения поверки и прогреть: в соответствии с их эксплуатационными документами.

    4, 3 При проведении поверки за 24 ч допускается выключение вольтметров на время не более 18 ч.

    2

    Изм

    Лист

    М°док

    Годп.

    Дата

    РУВИ.411182.009 МП

    Лист

5 Проведение поверки 5.1 Внешний осмотр
  • 5 1.1 При проведении внешнего осмотра должно быть установлено соответствие вольтметра следующим требованиям:

  • — наличие руководства по эксплуатации;

  • — соответствие комплектности требованиям руководства по эксплуатации;

  • — наличие четкой маркировки и необходимых надписей на наружных панелях вольтметра;

  • — отсутствие на корпусе, разъемах, гнездах и деталях механических повреждений в виде сколов царапин, вмятин, трещин, чистота разъемов и гнезд;

  • — качество крепления, четкость фиксации и срабатывания всех органов управления (кнопки и переключатели);

  • — отсутствие внутои незакрепленных узлов.

Вольтметр не соответствующий указанным требованиям, не допускается к дальнейшей поверке и направляется в ремонт.

  • 5.1.2 При поверке следует использовать принадлежности из состава вольтметра.

Внешний вид принадлежностей, используемых в схемах соединения приборов для поверки вольтметра, приведен на рисунке 1.

5.2 Проверка электрической прочности и сопротивления изоляции цепей вольтметра

Подгись и дата,

ГО ю

го:

OI

CD

X

OI т7

ш т

S

S

го СП CD

I-ГО ГО

3

-□

о

3 с

§

0=

С*

О

с; сх с с сч

  • 5.2.1 Проверку электрической прочности изоляции проводят в следующей послед овател ьн ости:

  • - подсоединяют к вольтметру шнур соединительный 685631.040 (сетевой) и устанавливаю1- сетевой переключатель во включенное положение;

  • - подготавливают пробойную установку УПУ-1М к работе в соответствии с руководством по эксплуатации;

  • - подают с выхода пробойной установки У ПУ-10 на проверяемую цепь вольтметра испытательное напряжение в соответствии с указанным в таблице 3, начиная со значения максимального рабочего напряжения 253 В, установленного с погрешностью не более ±10 %;

    Таблица 3

    Испытуемые цепи вольтметра

    Значение испытательного напряжения

    Сопротивление изоляции, МОм, не менее

    Между соединенными, вместе гнездами U,R,F ТС1, ТС2, 0 и G

    500 В, 50 Гц

    500

    Между соединенными вместе гнездами U.R,F, ТС1 , ТС2, 0 , G и заземлением

    2000 В, 50 Гц

    500

    Между соединенными вместе контактами вилки шнура питания и заземлением

    1500 В, 50 Гц

    20

    Примечание - Заземление в вольтметре обеспечивается конструкцией трехкон-^актной вилки трехжильного шнура питания.

^.№подл Подпись и дата Взаминв. № Инв N° дубл. Подпись и дата,

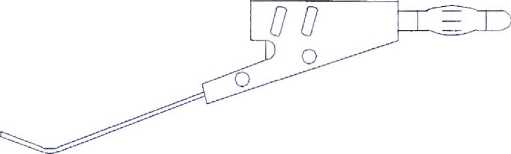

  • 1 - вилка*;

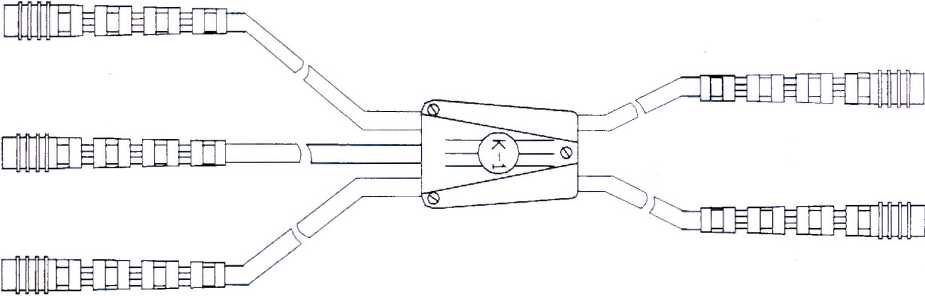

  • 2 - кабель К-1 (2 шт.);

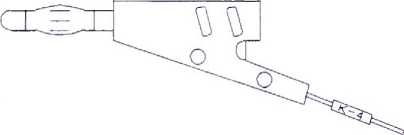

  • 3 - кабель К-4 (4 шт );

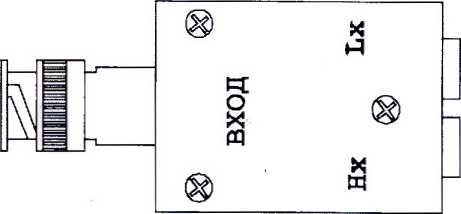

  • 4 - насадка “Н1”**;

Примечания

* Применяется при калибровке.

** Обозначение условно.

Рисунок 1 (лист1 из 2) - Внешний вид принадлежностей из срстававольтметра. используемых в схемах соединения приборов при поверке вольтметра

РУВИ.411182.009 МП

|Лист

  • 5 - насадка “004”** (2 красные, 2 черные);

  • 6 - перемычка* (3 шт.);

  • 7 - насадка “002”** (4 красные, 6 черных);

  • 8 - втулка* (4 шт.)

    п.№подл__Подпись и дитя Взам инв. № Инв№дубл. ГI од пись и дата,

    ______________________________________________ I

Примечания

* Применяются при калибровке. *’ Обозначение условно.

Рисунок 1 (лист2 из 2)

  • - увеличивают значение напряжения до испытательного значения плавно или равномерно ступенями, не превышающими 10 % значения испытательного напряжения, в течение 5 — 10 с;

  • - выдерживают изоляцию под полным испытательным напряжением в течение 1мин;

  • - по истечении 1 мин испытательное напряжение снижают плавно или равномерно ступенями, не превышающими 10 % от конечного значения установленного испытательного напряжения, до нуля.

Результаты проверки электрической прочности изоляции считают удовлетворительными, если не произошло пробоя или перекрытия изоляции. Появление "короны" или шума не является признаком неудовлетв^ритель41^1х результатов проверки.

... \

\\

  • 5.2.2 Провеску сопротивления изоляции цепей вольтметра проводят в следующей последовательности:

  • - подсоединяют к вольтметру шнур соединительный 685631.040 (сетевой) и устанавливают сетевой переключатель во включенное положение;

  • - устанавливают на мегаомметре Ф4102/1-1М режим измерения электрического сопротивления постоянному току при испытательном напряжении 500 В:

  • - определяют с помощью мегаомметра Ф4102/1-1М сопротивление изоляции цепей в соответствии с таблицей 3. Отсчет показаний мегаомметра Ф4102/1-1М производят не ранее, чем через 5 с, и не позднее 1 мин после установления показания на его индикаторе

Результаты проверки сопротивления считают удовлетворительными, если определенные значения сопротивления изоляции не менее значений, указанных в таблице 3.

5.3 Опробование

го н

ЕС

s:

д о

S с ст о

EZ

  • 5.3.1 Опробование вольтметра проводят в следующей последовательности:

  • - подготавливают вольтметр к работе в соответствии с руководством по эксплуатации;

  • - включают вольтметр На жидкокристаллическом индикаторе (ЖКИ) появляется сообщение “АВТОТЕСТ’, после чего в вольтметре проходит тестовая проверка работоспособности составных частей. Затем проходит автокалибровка вольтметра. При этом на ЖКИ кратковременно поочередно появляются сообщения “АВК1", “АВК2’, “АВКЗ". После чего на вольтметре В7-73 устанавливается режим измерения постоянного напряжения на диапазоне измерения 1000 В, индикация 4,5 разряда, фильтр включен или запрограммированный ранее режим работы. На вольтметре В7-73/1 дополнительно кратковременно выдается сообщение "IEEE-XX”, где XX -адрес вольтметра при работе в системе. На вольтметре В7-73/2 дополнительно кратковременно выдается сообщение "V=XXXX", где ХХХХ - значение скорости обмена информацией при работе в системе.

Изменяют разрядность индикации на 5,5 разряда нажатием кнопки РАЗРЕШ.

Результаты опробования считают удовлетворительными, если отсутствует индикация сообщения “ЕггХХ”, где XX- номер неисправности.

d

ю cf oi г

m z

5.4 Определение метрологических характеристик

о<

Z

ап

I

5

га

D £C

5.4.1 Определение основной погрешности измерения напряжения постоянного тока

го н

d

X

J3 о s с

с

5 4 1.1 Определение основной погрешности измерения напряжения постоянного тока при межповерочном интервале 12 мес проводят при индикации 5,5 разряда в следующей последовательности:

  • — подготавливают поверяемый вольтметр к измерению напряжения постоянного тока в соответствии с руководством по эксплуатации;

  • — подготавливают калибратор-вольтметр универсальный (далее - калибратор) В1-28 к работе в режиме воспроизведения постоянного напряжения в соответствии с эксплуатационной документацией на него;

  • — соединяют приборы по схеме в соответствии с рисунком 2 или ри проверяемой точки 10 мкВ), используя здесь и далее принадле зольтметра, приведенные на рисунке 1;

с;

g [= PI и

со

1 S I

ОI1 иаучг.«г - ■ 1 техничес

J.

" !>' ".IJh! - .71,

'■ чей’ I

3

3(7/4

— определяют погрешность вольтметра в точках, указанных в таблице 4, при этом перед определением погрешности на каждом диапазоне измерения производят установку нулевых показаний, для чего устанавливают нулевые показания на выходе калибратора В1-28 и после их установления, если показания поверяемого вольтметра больше ±3 единицы младшего разряда (далее - ед. мл. разе ), нажимают кнопку “ ко^ “ на поверяемом вольтметре.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением напряжения, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений Д, указанных в таблице 4.

ГС ь гс

•Д о

S tz

О

В1-28

К-1, К-4

В

  • - калибратор-вольтметр универсальный В1-28;

  • - кабели из состава поверяемого вольтметра;

  • - поверяемый вольтметр

И0-

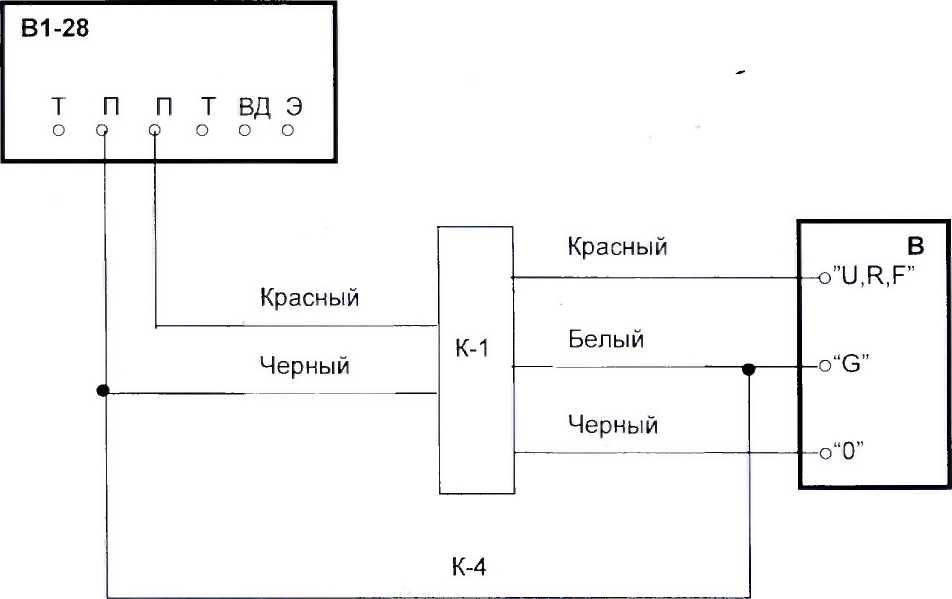

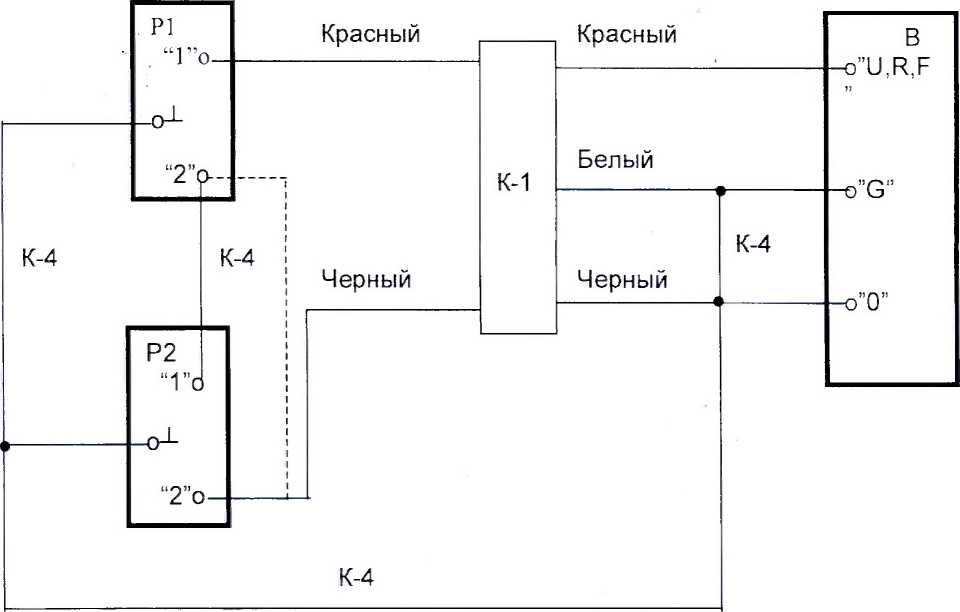

Рисунок 2 - Схема соединения приборов для определения погрешности измерения напряжения постоянного тока и напряжения переменного тока синусоидальной формы

Лист

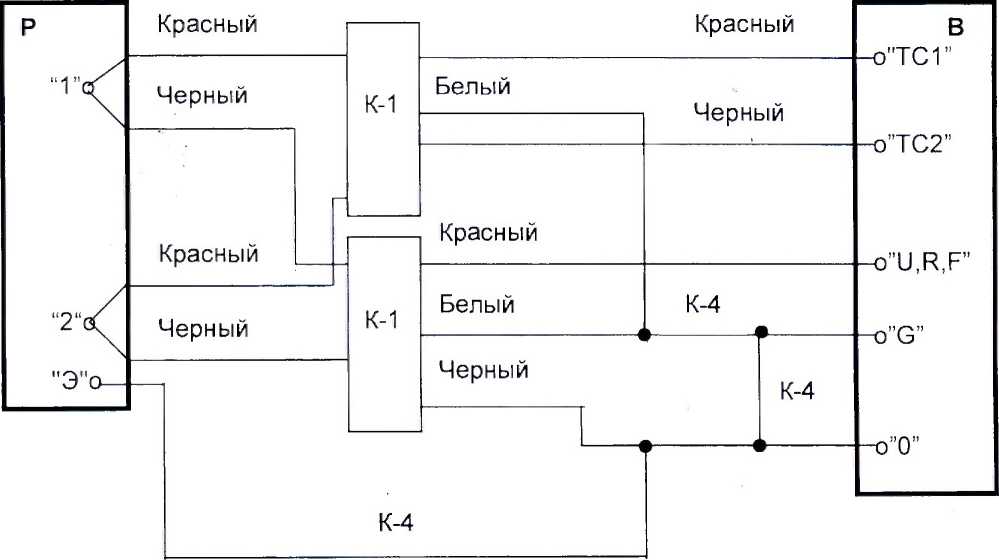

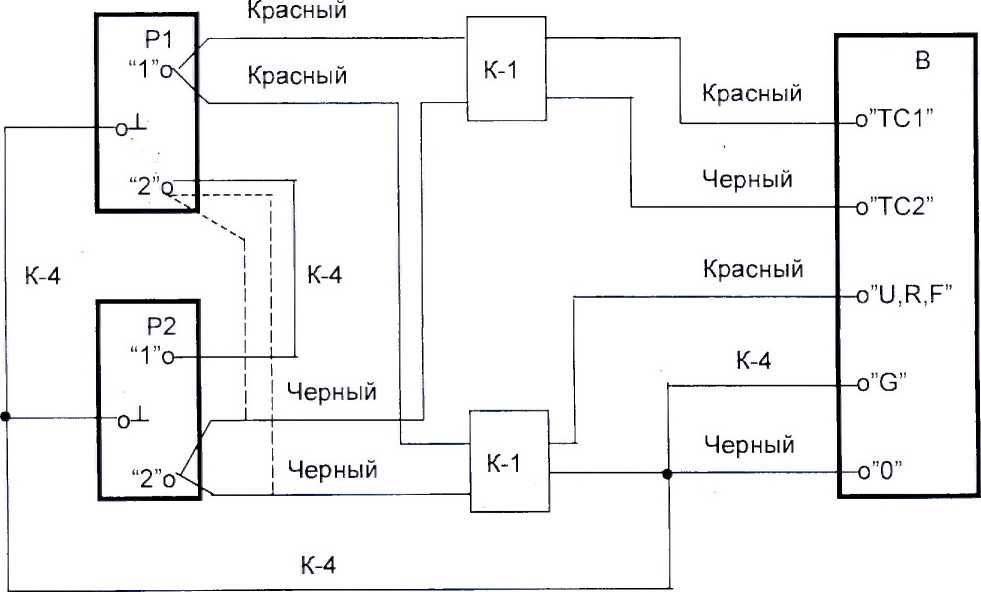

Рисунок 2а - Схема соединения приборов для определения погрешности измерения напряжения постоянного тока в поверяемой точке 10 мкВ

. с с

В1-28 - калибратор-вольтметр универсальный В1-28 (установлено значение напряжения 10В);

Р1 - катушка электрического сопротивления Р4013 (установлено значение сопротивления 1 МОм);

Р2 - мера электрического сопротивления постоянного тока многозначная Р3026-2 (установлено значение сопротивления 1 Ом);

К-1, К-4 - кабели из состава поверяемого вольтметра;

В - поверяемый вольтметр

«q. о

OI

Z

се

Pi >

1В.№подл Подпись и дата Взам инв № Инв№дубп. Подпись и дата,

Таблица 4

Диапазон измерения, В

Поверяемая точка, В

Пределы допускаемого значения основной погрешности, ±А. ед. мл. разр.

в течение 24 ч после калибровки

при межповерочном интервале 12 мес

200 мВ

000,010 мВ

-

5

100,000 мВ

-

20

200,000 мВ

25

35

-200.000 мВ

25

35

2

0.20000

-

8

0,50000

-

13

1,00000

-

20

1,50000

-

28

2,00000

25

35

-2,00000

25

35

20

02,0000

-

8

10,0000

-

20

20,0000

25

35

-20,0000

25

35

200

020,000

-

8

100,000

-

20

200,000

25

35

-200,000

25

35

1000

0100,00

-

7

0500,00

-

15

1000,00

20

25

-1000,00

20

25

Примечание - Здесь и далее в таблицах 5-12 пределы допускаемого значения основной погрешности нормируются при индикации 5,5 разряда:

  • - для межповерочного интервала 12 мес после 30 мин прогрева:

  • -  для межповерочного интервала 24 ч в диапазоне температур от 20 до 25 °C после часового прогрева и калибровки по внешней мере в точке (0,5- 1) от Uh (Ih, Rh), где Uh (Ih, Rh) - наибольшее значение диапазона измерения.

5.4.1.2 Определение основной погрешности измерения постоянного напряжения в течение 24 ч после калибровки с помощью эталонной меры СИ проводят, если значение погрешности выходит за пределы допуска, указанного в таблице 4, в следующей последовательности:

  • — проводят калибровку вольтметра по методике, изложенной в руководстве по эксплуатации;

  • — проводят поверку вольтметра через 24 ч в точках, указанных в таблице 4, по методике 5.4.1.1. В течение этих 24 ч допускается выключать вольтметр на время не более 18 ч.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между напряжением, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений Д, указанных в таблице 4.

  • 5.4.2 Определение основной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы

  • 5.4.2 1 Определение основной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы проводят в следующей последовательности:

  • — подготавливают калибратор В1-28 к работе в режиме воспроизведения переменного напряжения в соответствии с эксплуатационной документацией на него;

  • — соединяют приборы по схеме в соответствии с рисунком 2 или рисунком 3 в зависимости от поверяемых точек;

  • — определяют погрешность вольтметра в точках, указанных в таблице 5, при этом отсчет показаний поверяемого вольтметра производят после установления параметров входного сигнала.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между напряжением, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 5.

Таблица 5

Диапазон измерения, В

Поверяемая точка, В

Поддиапазон В1-28 (Схема соединения приборов)

Частота, кГц

Предел допускаемого значения основной огрешности ,±Д, ед. мл. разр.

200 мВ

001,000 мВ

0,1 В (Рисунок 2)

20 Гц

206

001,000 мВ

002,000 мВ

005,000 мВ

020,000 мВ

1 В

(Рисунок 3)

10

20

50

100

203

212

425

160

200,000 мВ

0,1 В

(Рисунок 2)

20 Гц

1400

200,000 мВ

1 В

(Рисунок 3)

10

20

50

100

800

1400

5300

8800

2

0,01000

0,1 В (Рисунок 2)

20 Гц

206

0,01000

002000

0,05000

0,20000

1 В

(Рисунок 3)

10

20

50

100

203

212

425

1600

0,10000

0,1 В

(Рисунок 2)

20 Гц

260

0,10060

1 В

(Рисунок 3)

10

20 /

50

^‘230

"260

550

в.№подл [ Подпись иддга | Взчм мни. N° | Инв№дуГ>|'.| Подпись и дата,

РУВИ.411182.009 МП

Продолжение таблицы 5

Диапазон измерения, В

Поверяемая точка, В

Поддиапазон В1-28 (Схема соединения приборов)

Частота, кГц

Предел допускаемого значения основной огрешности ,±Д, ед. мл. разр.

1,00000

20 Гц

800

2,00000

20 Гц

1400

2,00000

10 В

50 Гц

800

2

2,00000

(Рисунок 2)

10

800

2,00000

20

1400

2,00000

50

5300

2,00000

100

8800

20.0000

20 Гц

1400

20 0000

10 В

10

800

20

20,0000

20

1400

20,0000

(Рисунок 2)

50

5300

20.0000

100

8800

200.000

100 В

20 Гц

1400

200

200,000

10

800

200,000

(Рисунок 2)

20

1400

0100,00

20 Гц

360

0100,00

5

340

700

0400 00

1000 В

20 Гц

540

0400,00

(Рисунок 2)

5

460

0700,00

20 Гц

720

0700,00

5

580

в №подл Подпись и дала Взам ин в. N° Инн № дубл. Подпись и дата,

л

<£>

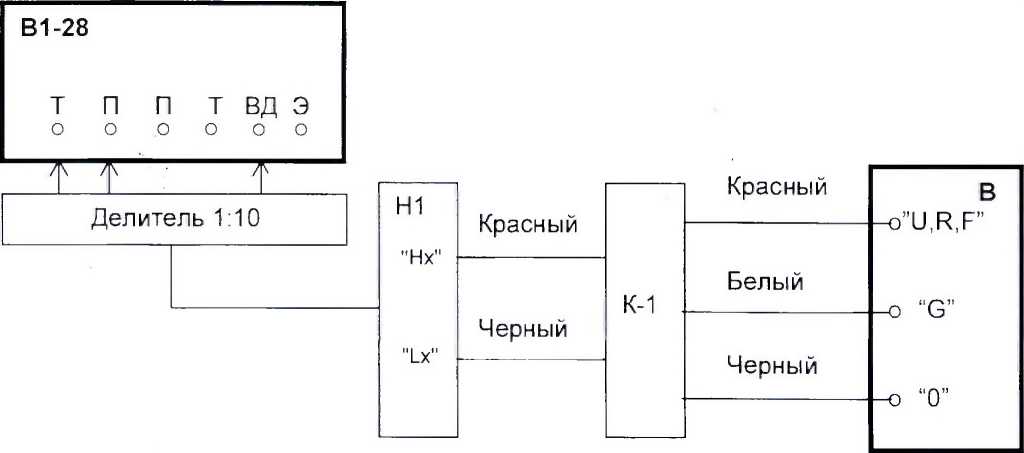

В1-28           - калибратор-вольтметр универсальный В1-28;

делитель 1:10   - делитель из комплекта В1 -28;

К-1, Н1          - кабель и насадка из комплекта поверяемого вольтметра;

В              - поверяемый вольтметр

р.№подл | Подпись и дата Взам ичн, I Инв№дубл. Подпись и дата,

Рисунок 3 - Схема соединения приборов для определения погрешности измерения напряжения переменного тока синусоидальной формы значением до 200 мВ

5.4.3 Определение дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы

  • 5.4.3.1 Определение дополнительной погрешности при измерении переменного напряжения несинусоидальной формы с коэффициентом амплитуды Ка < 3 проводят в следующей последовательности:

  • - соединяют приборы по схеме в соответствии с рисунком 4;

  • - устанавливают на вольтметре режим измерения напряжения постоянного тока на диапазоне измерения 20 В;

  • - устанавливают на генераторе импульсов точной амплитуды (далее - генератор) Г5-75 режим постоянного тока, полярность положительная, для чего:

а) нажимают кнопку ПОЛЕ и наблюдают над ней включение светодиода;

б) нажимают кнопку О “ и наблюдают включение светодиода “     ;

в) нажимают кнопку      “ и наблюдают включение светодиода “-----

г) нажимают кнопку “ ▼2’’

д) нажимают кнопку СБРОС ;

е) нажимают кнопку ПОЛЕ должен включиться светодиод под этой кнопкой;

ж) устанавливают при помощи кнопок “1“ - “9 “ генератора Г5-75 напряжение (6.66±0,04) В, контролируя его по индикатору вольтметра. Записывают показания вольтметра U-

Лист

  • — устанавливают на генераторе Г5-75 режим импульсного тока нажатием кнопки ПОЛЕ и наблюдают включение светодиода над этой кнопкой, после чего нажимают кнопку СБРОС;

  • — устанавливают на табло генератора Г5-75 периодическую последовательность импульсов с периодом следования 24000 мкс, длительностью 2400 мкс, что соответствует коэффициенту амплитуды напряжения Ка = 3;

  • - устанавливают на вольтметре режим измерения напряжения переменного тока на диапазоне 2 В;

  • — измеряют частотомером электронно-счетным (далее - частотомер) 43-63 период Т и длительность импульсов т, для чего устанавливают на частотомере переключатель МЕТКИ ВРЕМЕНИ в положение “10г, переключатель ВРЕМЯ СЧЕТА в положение “101 , записывают показания частотомера;

  • - отсоединяют частотомер и записывают показания поверяемого вольтметра U?. Показания должны находиться в пределах (2±0,04) В;

  • - определяют среднее квадратическое значение переменной составляющей напряжения на входе вольтметра по формуле

    т

    Uck3 - Ui • —

    Т

1Р.№подл__Подпись и дата___Взаминч. № Инв№дубг1. Подпись и дата,

___

где искз — среднее квадратическое значение переменной составляющей напряжения;

Ui — показания вольтметра в режиме измерения постоянного напряжения;

т —длительность импульсов:

Т — период импульсов

Результаты определения дополнительной погрешности считают удовлетворительными, если показания вольтметра U2 отличаются от рассчитанного значения 11скз не более, чем на 3000 ед.мл. разряда.

5.4.4 Определение основной погрешности измерения силы постоянного тока

  • 5.4 4.1 Определение основной погрешности измерения силы постоянного тока за межповерочный интервал 12 мес проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению силы постоянного тока в соответствии с руководством по эксплуатации;

  • - подготавливают калибратор В1-28 к работе в режиме воспроизведения силы постоянного тока в соответствии с эксплуатационной документацией на него;

  • - соединяют приборы по схеме в соответствии с рисунком 5;

  • - определяют погрешность вольтметра в точках, указанных в таблице 6 , при этом

пеоед определением погрешности производят установку нулевых показаний, для чего устанавливают нулевые показания на выходе калибратора В1-28 на поддиапазоне 1 мА и компенсируют смещение нуля поверяемргогвбльтметра с помощью кнопки “      “ на передней панели вольтметра. /'/У'-"       \

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением силы тока, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений Д, указанных в таблиье 6

Лист

<п.№подл__Подпись и дцта__Взаминв. Nq Инв.№дубл. Подгись и дата,

-/? <&£?,<% ,___

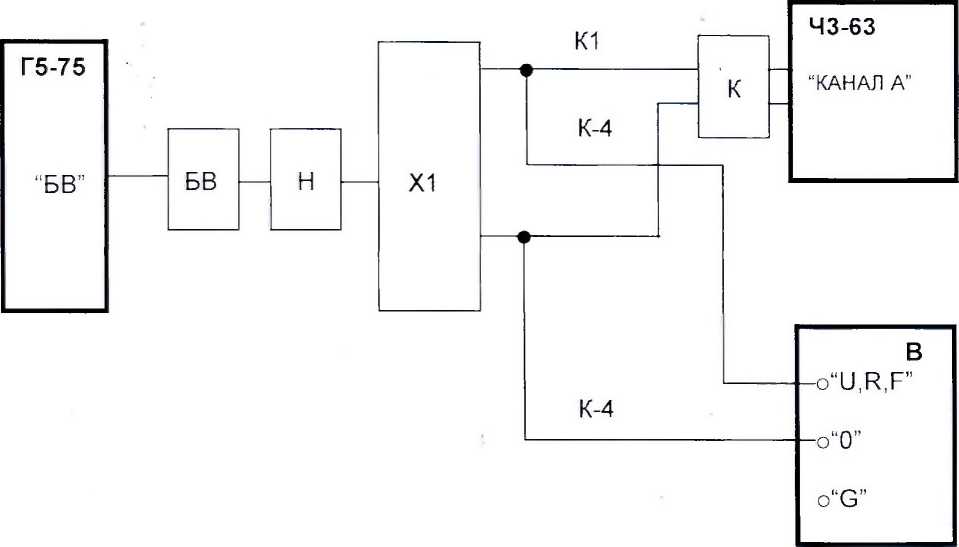

Г5-75 - генератор импульсов точной амплитуды Г5-75;

БВ - выносной блок к генератору Г5-75;

Н - нагрузка 50 Ом из комплекта генератора Г5-75;

Х1 - тройник низкочастотный из комплекта генератора Г5-75; К1 - кабель 4 850.192-06 из комплекта генератора Г5-75; 43-63 - частотомер электронно-счетный 43-63;

К - кабель из комплекта частотомера 43-63;

К-4  - кабель из комплекта поверяемого вольтметра;

В    - поверяемый вольтметр

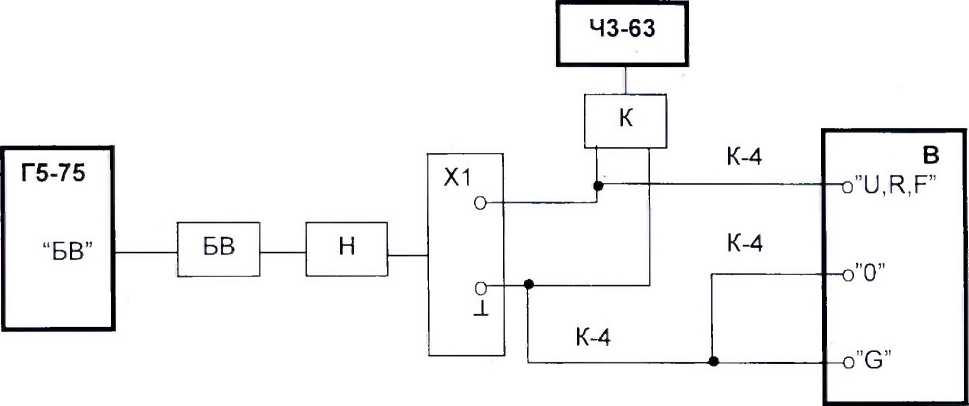

Рисунок 4 - Схема соединения приборов для определения дополнительной

погрешности измерения напряжения переменного тока несинусоидальной формы

1-3‘

|Лист

РУВИ.411182.009 МП       ПГ

ь.№подп__Подпись и дар__Взаминц. № Инв.№ду6л. Подпись и дата,

J^&e..2.02____

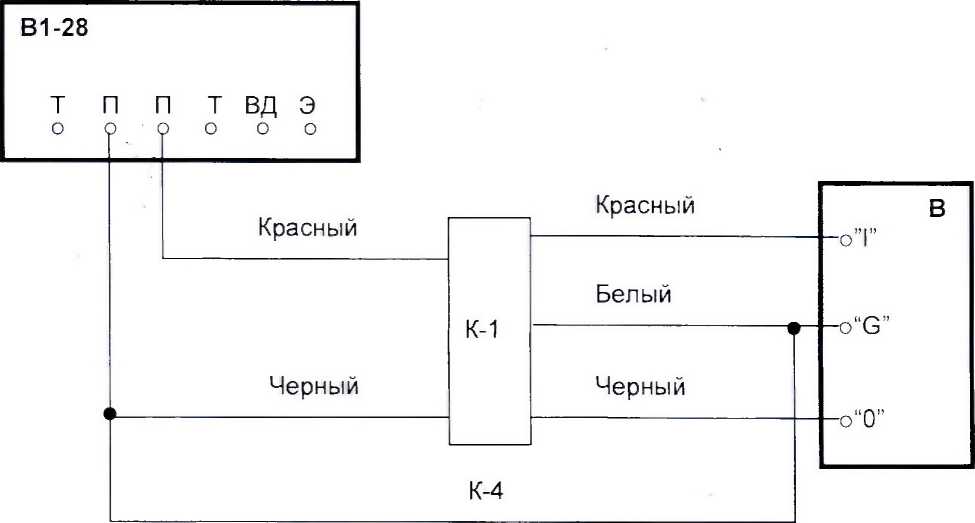

В1-28          - калибратор-вольтметр универсальный В1-28;

К-1, К-4         - кабели и насадки из комплекта поверяемого вольтметра;

В              - поверяемый вольтметр

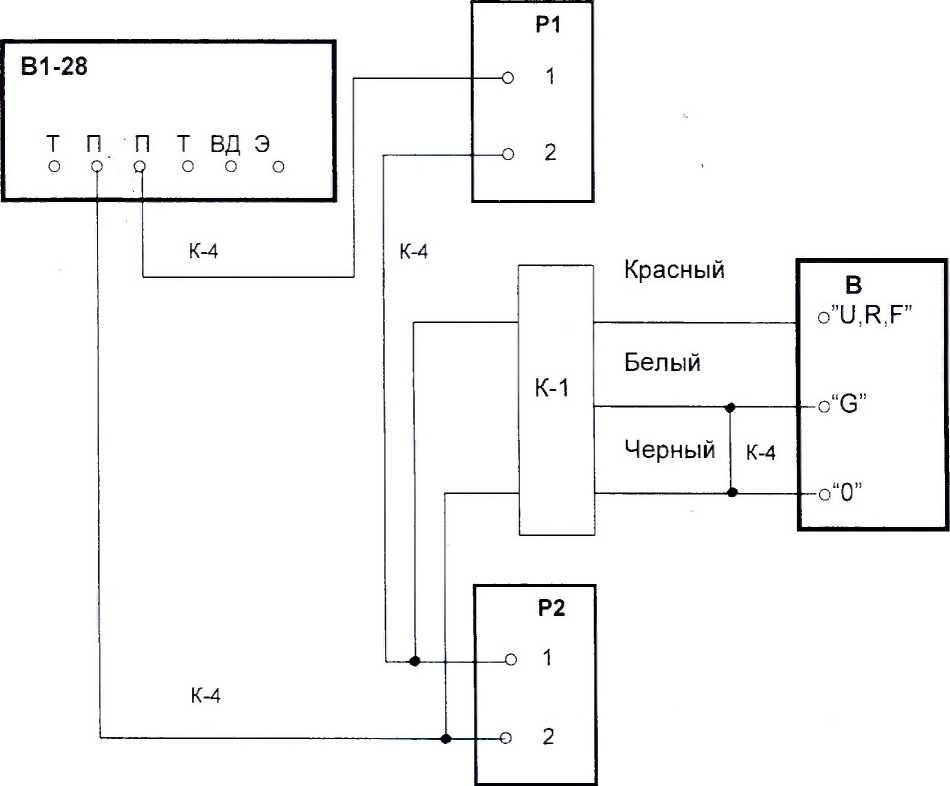

Рисунок 5 - Схема соединения приборов для определения погрешности измерения силы постоянного и переменного тока

Таблица 6

Диапазон измерения, А

Поверяемая точка, А

Поддиапазон калибратора В1-28

Предел допускаемого значения основной погрешности, ±Д, ед. мл. разр.

в течение 24 ч после калибровки

при межповерочном интервале 12 мес

2

0.00010

0,1 мА

-

5

0,00100

1 мА

-

5

0.01000

10 мА

-

6

0 10000

100 мА

-

15

1.00000

1000 мА

-

105

-1.00000

-

105

2.00000

125

„       205

-2 00000

125

205

1В.№подл Подпись и да.га Впам инн. № Ино Na дубп. Подпись и дата,

  • 5.4.4.2 Определение основной погрешности измерения силы постоянного тока в течение 24 ч после калибровки с помощью эталонной меры СИ проводят, если значение погрешности выходит за пределы допуска, указанного в таблице 6, в следующей последовательности:

  • - проводят калибровку вольтметра по методике, изложенной в руководстве по эксплуатации;

-- проводят поверку вольтметра через 24 ч в точках, указанных в таблице 6, по методике 5 4.4 1. В течение этих 24 ч допускается выключать вольтметр на время не более 18 ч

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением силы тока подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 6.

5.4.5 Определение основной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы

5.4.5.1 Определение основной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению силы переменного тока в соответствии с руководством по эксплуатации;

  • - подготавливают калибратор В1-28 к работе в режиме воспроизведения силы переменного тока в соответствии с эксплуатационной документацией на него;

  • - соединяют приборы по схеме в соответствии с рисунком 5;

  • - определяют погрешность вольтметра в точках и на частотах, указанных в таблице 7.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением тока, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 7.

Таблица 7

Диапазон измерения, А

Поверяемая точка, А

Поддиапазон калибратора В1-28, мА

Частота, кГц

Предел допускаемого значения основной погрешности, ±А, ед. мл. разр.

2

0.01000

10

20 Гц

5

306

305

0.10000

100

20 Гц

5

360

350

1.00000

1000

20 Гц

5

900

800

1,50000

1000

20 Гц

5

1200

1050

2.00000

1000

20 Гц

5

/^1500

/     1300

I

РУВИ.411182.009 МП

в.№подл__Подпись и лага__Впам инв. № Инн № дуб л. Подпись и дата

т//| жтттйг___

5.4.6 Определение основной погрешности измерения сопротивления постоянному тону

  • 5.4.6 1 Определение основной погрешности измерения сопротивления постоянному току за межповерочный интервал 12 мес проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению сопротивления постоянному току в соответствии с руководством по эксплуатации;

  • - соединяют приборы по схеме в соответствии с рисунком 6, рисунком 7

или рисунком 8 в зависимости от схемы (четырехпроводная или двухпроводная) или диапазона измерения. Штриховой линией показано подключение одной катушки электрического сопротивления. Белый вывод кабеля К-1 в схеме соединения приборов в соответствии с рисунком 7 не используется;

  • - определяют погрешность вольтметра в точках, указанных в таблице 8, при этом перед определением погрешности на диапазонах 200 Ом; 2. 20 кОм производят установку нулевых показаний, для чего устанавливают нулевые показания на выходе эталонного СИ и после их установления нажимают кнопку “ ко^ “ на поверяемом вольтметре.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением сопротивления, подключенного ко входу вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 8, при этом для точек 200 Ом; 2 и 20 МОм берут сумму двух значений эталонного СИ.

  • 5.4.6.2 Определение основной погрешности измерения сопротивления постоянному току в течение 24 ч после калибровки с помощью эталонной меры СИ проводят, если значение погрешности выходит за пределы допуска, указанного в таблице 8, в следующей последовательности:

  • - проводят калибровку вольтметра по методике, изложенной в руководстве по эксплуатации;

  • - проводят поверку вольтметра через 24 ч в точках, указанных в таблице 8 , по методике 5.4.6.1. В течение этих 24 ч допускается выключать вольтметр на время не более 18 ч.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением сопротивления, подключенного ко входу вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 8.

IB. №подл Подпись и дата | Взам инв. № Инв.№ дубл    [ I од пись и дата,

Р               - мера электрического сопротивления постоянного тока

многозначная Р3026-2;

К-1, К-4          - кабели из комплекта поверяемого вольтметра;

В              - поверяемый вольтметр

Рисунок 6 - Схема соединения приборов для определения погрешности измерения сопротивления постоянному току значением до 100 кОм

в. №подл Подпись и лп,та__Взам инв. № Инв № дубл. Подпись и дата,

WrJtyM.i.t-’l      I      I

Р1, Р2

К-1, К-4

В

  • - катушки электрического сопротивления (тип указан в таблице 8);

  • - кабели из комплекта поверяемого вольтметра;

  • - поверяемый вольтметр

Рисунок 7 - Схема соединения приборов для определения погрешности измерения сопротивления постоянному току значением от 200 кОм до 2 МОм

1В.№подл__Подпись и да.та__Взам инэ. № Инн Ng дубл. Подпись и дата,

___

PI, Р2

К-1, К-4

В

  • - катушки электрического сопротивления (тип указан в таблице 8);

  • - кабели и насадки из комплекта поверяемого вольтметра;

  • - поверяемый вольтметр

Рисунок 8 - Схема соединения приборов для определения погрешности измерения сопротивления постоянному току на диапазонах измерения 20        ГОм

РУВИ.411182.009 МП

1В.№подл | Подпись и дата | Взам инв. № Инн№дубл. Подпись и дата,

.41

Таблица 8

Диапазон измерения

Поверяемая точка, кОм

Эталонное СИ, рисунок

Предел допускаемого значения основной погрешности, ±Д, ед. мл. разр.

в течение 24 ч после калибровки

при межповерочном интервале 12 мес

200 Ом

000,100 Ом 001.000 Ом 010,000 Ом 100.000 Ом 200,000 Ом

Р3026-2, рисунок 6

130

20

21

22

140

260

2 кОм

о.юооо

1,00000

2,00000

130

27

135

255

20 кОм

01,0000

10,0000

20,0000

130

26

135

255

200 кОм

10,000

100,000

26

135

200.000

Р331 -2 шт., рисунок 7

130

255

2 МОм

0,10000

Р331, рисунок 7

-

26

1,00000

Р4013, рисунок 7

-

135

2,00000

Р4013-2 шт., рисунок 7

90

255

20 МОм

01,0000 МОм

Р4013, рисунок 8

-

45

10,0000 МОм

Р4023, рисунок 8

-

415

20,0000 МОм

Р4023-2 шт., рисунок 8

620

815

2 ГОм

0,10000 ГОм

Р4033, рисунок 8

-

75

1,00000 ГОм

2,00000 ГОм

Р40115, рисунок 8

11000

3000

11000

5.4.7 Определение основной погрешности измерения частоты сигналов синусоидальной формы и частоты следования сигналов импульсной формы

5.4.7.1 Определение основной погрешности измерения частоты синусоидальной формы проводят в следующей последовательности:

  • -  подготавливают поверяемый вольтметр к измерению частоты синусоидальной формы в соответствии с руководством по эксплуатации:

  • - подготавливают к работе генератор сигналов низкбчйСтотный ГЗ-122 в соответствии с эксплуатационной документацией на него;

  • - соединяют приборы по схеме в соответствии с рисунком 9;

РУВИ.411182.009 МП

сигналов

сигналов

Лист

- устанавливают на генераторе сигнал синусоидальной формы амплитудой

0.5 В и производят измерение частоты в точках, указанных в таблице 9.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением частоты, подаваемой на вход вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 9

CO b-co

CL s

X о

c CL о

ГЗ-122

Н

К-1, Н1

В

  • - генератор сигналов низкочастотный ГЗ-122;

  • - нагрузка из комплекта генератора ГЗ-122;

  • - кабели и насадки из комплекта поверяемого вольтметра;

  • - поверяемый вольтметр

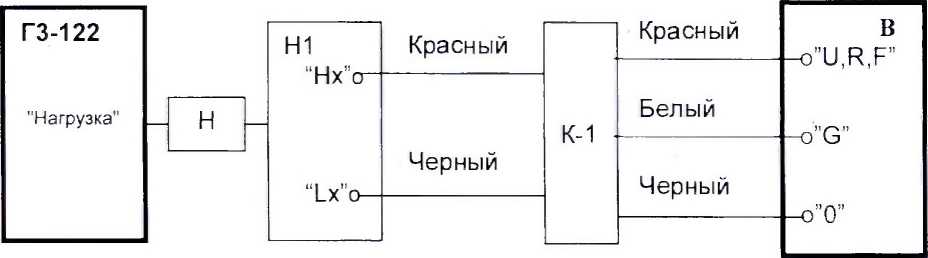

Рисунок 9 - Схема соединения приборов для определения погрешности измерения частоты сигналов синусоидальной формы и частоты следования сигналов импульсной формы

ю

OI

m т

Таблица 9

I

I

Диапазон измерения, Гц

Cl

ci

i

S

<0 rt

CD

1000000

а ь-Ф'

С1

S

-D О

S с

3 с

Уз

si

I

Поверяемая точка, Гц

Предел допускаемого значения основной погрешности, ±Л, ед. мл. разр.

20

3

100

3

1000

3

2000

3

5000

4

10000

5

50000

13

100000

23

500000

103

1000000

203

РУВИ.411182.009 МП

5.4.7.2 Определение основной погрешности измерения частоты следования сигналов импульсной формы проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению частоты следования сигналов импульсной формы в соответствии с руководством по эксплуатации;

  • - подготавливают к работе генератор импульсов точной амплитуды Г5-75 в соответствии с эксплуатационной документацией на него;

  • - соединяют приборы по схеме в соответствии с рисунком 10;

  • - устанавливают на генераторе периодическую последовательность прямоугольных импульсов амплитудой 1 В, длительностью и периодом в соответствии с таблицей 10 и производят измерение частоты в точках, указанных в таблице 10.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением частоты сигнала, подаваемого на вход вольтметра, и показаниями вольтметра не превышает значений Л, указанных в таблице 10.

ПоДпйсь и дата,

с; ю $

ог

Z

сз X

OI

m

X

S

па п CD

Подпись и дата

ч

ч

S

с

OI

Л

Г5-75

БВ

Н

К-4

Х1

43-63

К

В

  • - генератор импульсов точной амплитуды Г5-75; -- выносной блок к генератору Г5-75;

  • - нагрузка 50 Ом из комплекта генератора Г5-75;

  • - кабель из комплекта поверяемого вольтметра;

  • - НЧ-тройник из комплекта генератора Г5-75;

  • - частотомер электронно-счетный 43-63;

  • - кабель из комплекта частотомера 43-63;

  • - поверяемый вольтметр

Рисунок 10 - Схема соединения приборов для определения , погрешности измерения частоты и периода импульсных сигналов

РУВИ.411182.009 МП

I

Таблица 10

Диапазон измерения, Гц

Поверяемая точка, Гц

Параметры сигнала

Предел допускаемого значения основной погрешности, ±А, ед. мл. разр.

период, мкс

длительность, мкс

20

50000

5000

3

100

1000

100

3

1000000 ■

500С0

20

2

13

500000

2

0,5

103

1000000

1

0,5

203

в.№подл__Подпись и дата__Взаминв.№ Инн № дуб" Подпись и дата

QZ___

5.4.8 Определение основной погрешности измерения периода сигналов синусоидальной и импульсной формы

5.4.8 1 Определение основной погрешности измерения пелиода синусоидальных сигналов проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению периода синусоидальных сигналов в соответствии с руководством по эксплуатации;

  • -  подготавливают к работе генератор сигналов низкочастотный ГЗ-122 в соответствии с эксплуатационной документацией на него;

  • - соединяют приборы по схеме в соответствии с рисунком 10;

  • - устанавливают на генераторе сигнал синусоидальной формы амплитудой

1 В и производят измерение периода в точках, указанных в таблице 11.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением периода сигнала, подаваемого на вход вольтметра, и показаниями вольтметра не превышает значений А.указанных в таблице 11.

Таблица 11

Диапазон измерения, мкс

Поверяемая точка, мкс

Частота сигнала, Гц

Предел допускаемого значения основной погрешности, ±Д, ед. мл. разр.

50000

20

18

10000

100

6

50000

1000

1000

3

500

2000

3

100

10000

3

5.4.8.1 Определение основной погрешности измерения периода импульсных сигналов проводят в следующей последовательности:

  • - подготавливают поверяемый вольтметр к измерению периода импульсных сигналов в соответствии с руководством по эксплуатации;

  • - подготавливают к работе генератор импульсов точной амплитуды Г5-75 в соответствии с эксплуатационной документацией на него,

    РУВИ.411182.009 МП

  • -  соединяют приборы по схеме в соответствии с рисунком 10:

  • - устанавливают на генераторе периодическую последовательность прямоугольных импульсов амплитудой 1 В. длительностью и периодом в соответствии с таблицей 12 и производят измерение периода в точках, указанных в таблице 12.

Результаты определения основной погрешности измерения считают удовлетворительными, если разность между значением периода сигнала, подаваемым на вход вольтметра, и показаниями вольтметра не превышает значений А, указанных в таблице 12,

з,№подл Подпись и дата Влаги инв. № Инв № дубп Подпись и дата.

Таблица12

Диапазон измерения, мкс

Поверяемая точка, мкс

Параметры сигнала

Предел допускаемого значения основной погрешности, ±Д, ед. мл. разр.

период, мкс

длительность, мкс

50000

50000

5000

18

10000

10000

1000

6

50000

1000

1000

100

3

500

500

50

3

_

100

100

10

3

6 Оформление результатов поверки
  • 6.1 Положительные результаты поверки вольтметра оформляют:

-- при первичной поверке на предприятии-изготовителе - записью и оттиском клейма поверителя в руководстве по эксплуатации, нанесением на задней панели вольтметра оттиска клейма поверителя в соответствии с рисунком А. 1 приложения А;

- при периодической поверке - протоколом по форме приложения Б настоящей МП, выдачей свидетельства о поверке по форме приложения Г ТКП 8.003-2011 и нанесением на задней панели вольтметра оттиска клейма поверителя (приложение А).

  • 6.2 При отрицательных результатах поверки вольтметр признают непригодным к применению, поверительное клеймо гасится, свидетельство о поверке аннулируется, выписывается заключение о непригодности по форме приложения Д ТКП 8.003-2011 или делается соответствующая запись в технической документации.

№подл Подпись и дата__Вззм инн № Инв № дубе.__Под"ись и дата,

?? ЧА? ЗА м.чл            _____

Г 5

J I

I

I Рча/j a sf I

V 77 I

Приложение А

(рекомендуемое)

Место нанесения клейма поверителя

.,№подл Подпись и дата Взам ина. № Инв № дубл. Подпись и дата,

Приложение Б

(рекомендуемое)

Форма протокола

Протокол №...........

поверки вольтметра универсального В7-73.......зав. № .............

Вольтметр изготовлен            ________________________     _______

(наименование организации)

Вольтметр принадлежит        _________________________________

(наименование организации)

Б.1 Условия поверки

Температура окружающего воздуха:             .... °C.

Относительная влажность воздуха:             .....%.

Атмосферное давление:                     .....кПа

Б.2 Средства измерений, применяемые при поверке

Таблица Б.1

Наименование СИ

Тип СИ

Заводской номер

Свидетельство о поверке

номер свидетельства

срок действия

Инв.№подг__Водпись'и дата__Взам ичв № Инн No дуба Подпись и дата,

“ ЩчаГ~ ц оу iv I

/зм

Лист

Медок

Подп.

Дата

РУВИ.411182.009 МП

Лист

Б.З Результаты поверки

Б.3.1 Результаты поверки рекомендуется оформлять, как указано в таблице Б.2

Таблица Б.2

Наименование операций

Номер пункта

МП

Отметка о соответствии требованиям МП

Внешний осмотр

5.1

Проверка электрической прочности и сопротивления изоляции цепей вольтметра

5.2

Опробование

5.3

1

Определение метрологических характеристик

Определение основной погрешности измерения напряжения постоянного тока

5 4 1

Определение основной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной фермы

5.4.2

Определение дополнительной погрешности при измерении напряжения переменного тока несинусоидальнсй формы

5.4.3

Определение основной погрешности измерения силы постоянного тока

5.4.4

Определение основной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы

5.4.5

Определение основной погрешности измерения сопротивления постоянному току

5.4.6

Определение основной погрешности измерения частоты сигналов синусоидальной формы и частоты следования сигналов импульсной формы

5.4.7

I

Определение основной погрешности измерения периода сигналов синусоидальной и импульсной формы

5.4.8

п

гп

1

1 1

1

\!М 1

1 -

PVRI/I 411187 ПАА МП

Б.4 Заключение

по результатам поверки

............к эксплуатации.

Вольтметр универсальный В7-73..... зав.№.............i

по методике поверки РУВИ.411182.009 МП...........................

(годен/ не годен)

Поверка проведена..............................................................................

(наименование организации, проводившей поверку)

Поверку проводил...................

(должность)

(фамилия)

(подпись)

(дата)

№подл Прдрись и да1а Взам инэ № Инв N|J дубл. Подпись и дата,

Лист регистрации изменений

в.№подл Подпись и дата Взам инв, Na Инв № дубл. Подгись и дата,

Изм

Номера листов (страниц)

Всего листов (страниц) в докум

Документа

Входящий № сопроводительного докум.и дата

Поди

Дата

Измененных

Замененных

Новых

Аннулированных

1

г

2

З^Ос^ЧО,

&,33 -3£

ба,

29

РЖ0-/<Г

21.03-/%

РУВИ.411182.009 МП

|Лист

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
