Методика поверки «Система измерительные СИ-2/ВГТД-УБЭ-1700 » (ИНСИ.425848.000.00 МП )

Первый заместитель генерального

Инструкция

Системы измерительные СИ-2/ВГТД-УБЭ-1700

Методика поверки

ИНСИ.425848.000.00 МП

-2017 г.-

СОДЕРЖАНИЕ

Обозначения

Введение

• 1      Операции поверки

• 2      Средства поверки

• 3      Требования к квалификации поверителей

• 4      Требования безопасности

• 5      Условия поверки

• 6      Подготовка к поверке

• 7      Проведение поверки

  • 7.1     Внешний осмотр

  • 7.2     Опробование

  • 7.3     Определение метрологических характеристик

  • 7.4    Идентификация ПО

• 8      Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

ОБОЗНАЧЕНИЯ

МП - методика поверки;

ГТЭ - газотурбинный энергопривод;

ИК - измерительный канал;

СИ - средство измерений;

ССД - система сбора данных;

ПО - программное обеспечение;

MX - метрологические характеристики;

НСП - неисключенная систематическая погрешность;

ВП - верхний предел диапазона измерений;

ИВ - измеренная величина;

НЗ - нормированное значение;

РМУ - расходомерный участок;

СУ - сужающее устройство;

ИТ - измерительный трубопровод;

ПИП - первичный измерительный преобразователь;

ТПР - турбинные преобразователи расхода топлива;

ТХА(К) - термоэлектрический преобразователь (хромель/алюмель) TXK(L) - термоэлектрический преобразователь (хромель/копель) АЦП - аналого-цифровой преобразователь;

FL157A-003 - нормализатор сигнала частоты;

РЭТ- рабочий эталон;

РЭ - руководство по эксплуатации;

ТД - техническая документация.

ВВЕДЕНИЕ

Настоящая МП распространяется на системы измерительные СИ-2/ВГТД-УБЭ-1700 (далее - системы), заводские номера 001 и 002, изготовленные ООО «ИнСис Лтд», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 Поверка ИК системы осуществляется двумя способами:

• - комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки);

• - поэлементным способом с оценкой MX ИК по MX элементов, входящих в состав ИК.

Примечание - Перечень документов на поверку элементов ИК приведен в Приложении Е.

• 1.2 При поверке системы выполнить операции, приведенные в таблице 1.

Таблица 1

• 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, приведенные

в таблице 2.

Таблица 2

• 2.2 Вместо указанных в таблице 2 допускается применять другие аналогичные средства поверки, обеспечивающие определение MX системы с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

  • 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), а также изложенные в РЭ на приборы, в ТД на применяемые при поверке РЭТ и вспомогательное оборудование.

  • 4.2 Любые подключения аппаратуры проводить только при отключенном напряжении питания системы.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 Поверку проводить при следующих условиях:

в испытательном боксе:

• - температура окружающего воздуха, °C (К)...........................от 10 до 30 (от 263 до 303);

• - относительная влажность окружающего воздуха при температуре 25 °C, %, не более... 90;

• - атмосферное давление, мм рт.ст. (кПа)......................................от 720 до 780 (до 96 до

104).

в помещении пультовой:

• - температура окружающего воздуха, °C (К)..................от 15 до 25 (от 288 до 298);

• - относительная влажность окружающего воздуха при температуре 25 °C, %........от 50 до 80;

• - атмосферное давление, мм рт.ст. (кПа)....................................от 720 до 780 (от 96 до 104).

параметры электропитания:

• - напряжение сети переменного тока, В..................................................от 198 до 242;

• - частота переменного тока, Гц........................................................... от 49 до 51;

• - напряжение сети постоянного тока, В.....................................................от 21,6 до 26,4.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (РЭТ) должны соответствовать требованиям, указанным в их РЭ.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 При подготовке к поверке провести следующие работы:

• - проверить комплектность проектно-технологической и эксплуатационной документации системы;

• - проверить наличие поверочных клейм, а также свидетельств о поверке на эталонные и вспомогательные средства поверки;

• - проверить наличие поверочных клейм, а также свидетельств о поверке на средства измерений утвержденного типа, входящих в состав системы;

• - подготовить к работе все приборы и аппаратуру согласно их РЭ;

• - собрать схемы поверки ИК, приведенные ниже, проверить целостность электрических цепей;

• - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК;

• - включить вентиляцию и освещение в испытательных помещениях;

• - включить питание ПИП и аппаратуры системы не менее чем за 30 мин до начала проведения поверки;

• - создать, проконтролировать и записать в протокол условия проведения поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

При внешнем осмотре установить соответствие системы следующим требованиям:

• - комплектность согласно формуляру ИНСИ.425848.000.00 ФО;

• - маркировку согласно руководству по эксплуатации ИНСИ.425848.000.00 РЭ;

• - наличие и сохранность пломб (согласно сборочным чертежам);

• - герметичность линий измерения давлений.

СИ, входящие в состав системы, не должны иметь внешних повреждений, которые могут влиять на работу системы, при этом должно быть обеспечено: надежное крепление соединителей и разъемов, отсутствие нарушений экранировки кабелей, качественное заземление.

Результаты внешнего осмотра считать положительными, если выполняются вышеприведенные требования.

• 7.2 Опробование

Перед началом работ проверить оборудование и включить систему, руководствуясь документом ИНСИ.425848.000.00 РЭ.

При опробовании проверить правильность функционирования ИК системы.

Для этого необходимо задать на входе ИК с помощью РЭТ физическую величину, соответствующую минимальному и максимальному значениям параметра контролируемого диапазона измерений. Оператору ПК проконтролировать измеренные системой значения физической величины. Убедиться в правильности функционирования ИК.

Результаты опробования считать положительными, если измеренные значения физической величины совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений ИК системы. В противном случае система бракуется и направляется в ремонт.

• 7.3 Определение метрологических характеристик

Определение метрологических характеристик проводить по программе «Метрология» в последовательности, изложенной в руководстве оператора ИНСИ.425848.000.00 РО.

• 7.3.1 Определение погрешностей измерений давления воздуха (газов) и жидкостей

  • 7.3.1.1 Погрешности измерений давления воздуха (газов) и жидкостей определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

• - отсоединить вход ПИП давления (преобразователи давления измерительные АИР-IOL, АИР-ЮН, «ЭЛЕМЕР-100») от магистрали давления испытательного стенда и соединить его с РЭТ давления (калибратор DPI 620 с модулем давления РМ620) по схеме, приведенной на рисунке 1;

-провести градуировку ИК давления по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

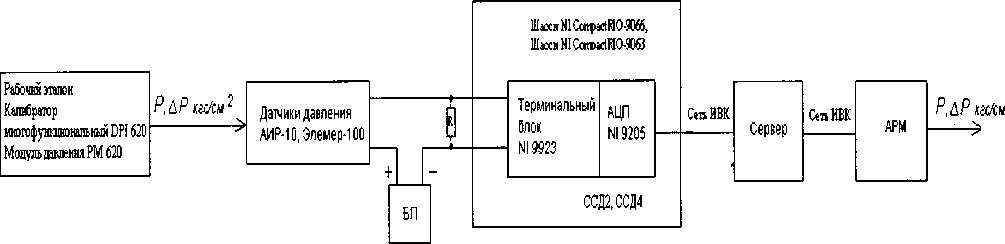

Рисунок 1 - Схема поверки ИК давления рабочим эталоном DPI 620 с модулем давления РМ 620

• поэлементным способом (прямые измерения) ИК давления с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести поверку ПИП давления: АИР-IOL, АИР-ЮН - в соответствии с документом НКГЖ.406233.018МП «Преобразователи давления измерительные АИР-10. Методика поверки», утвержденным ФГУП «ВНИИМС» 23.01.2014 г.; «ЭЛЕМЕР-100» - в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.406233.029РЭ, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 28.10.2008 г.;

• - подключить ИК без ПИП к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 2;

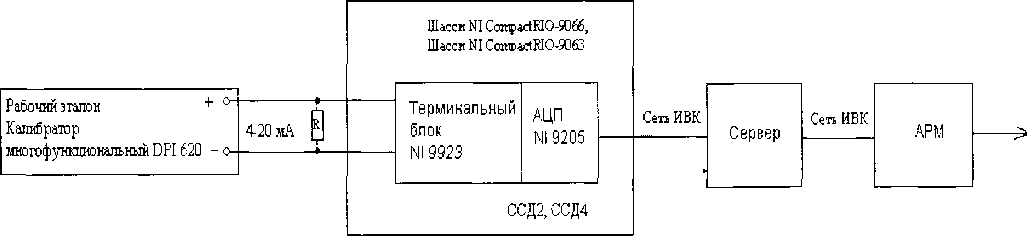

Рисунок 2 - Схема поверки ИК давления воздуха (газов) и жидкостей без ПИП (АИР-IOL, АИР-ЮН. «ЭЛЕМЕР-100») рабочим эталоном DPI 620

• - провести градуировку ИК силы постоянного тока в диапазоне значений от 4 до 20 мА по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.1.2 Результаты поверки ИК давления воздуха (газов) и жидкостей считать положительными, если значения погрешностей ИК находятся в пределах, указанных в таблице А.1 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.2 Определение погрешностей измерений ИК температуры воздуха (газов) и жидкостей

  • 7.3.2.1 Погрешности измерений ИК температуры воздуха (газов) и жидкостей определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

подключить ИК температуры к РЭТ (калибратор Fluke) согласно схемам, приведенным на рисунках За), 36);

провести градуировку ИК температуры по методике, приведенной в разделе 1 Приложения Б;

оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

а)

б)

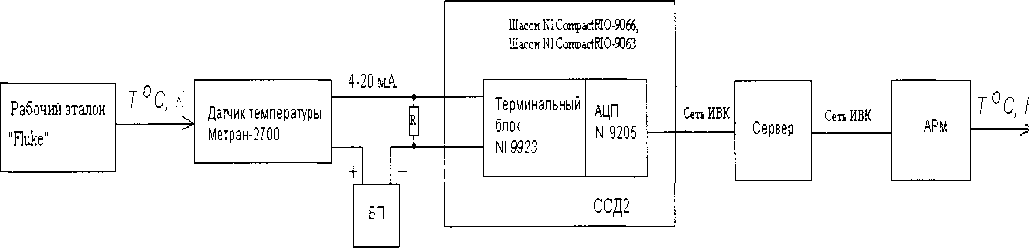

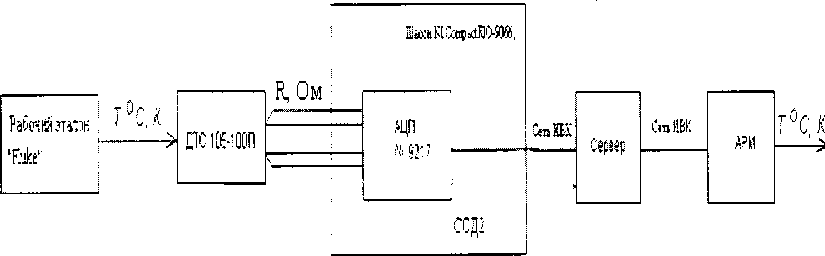

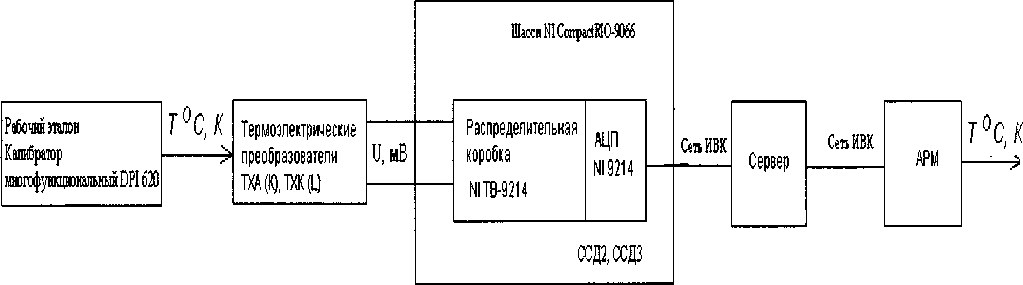

Рисунок 3 - Схемы поверки ИК температуры воздуха (газов) и жидкостей рабочим эталоном Fluke

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести в аккредитованной на право поверки организации поверку термопреобразователя сопротивления ДТС-105-1 ООП по методике поверки ГОСТ 8.461-2009;

• - провести в аккредитованной на право поверки организации поверку датчика температуры Метран-2700 по документу МИ 4211-018-2013 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2013 г.;

• - подключить ИК без ПИП к РЭТ (калибратор DPI 620) согласно схемам, приведенным на рисунках 4а), 46);

• - провести градуировку ИК сопротивления постоянному току по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.



а)

б)

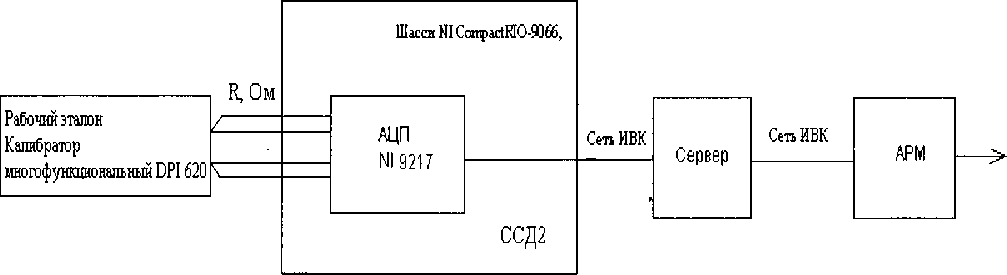

Рисунок 4- Схемы поверки ИК температуры воздуха (газов) рабочим эталоном DPI 620:

а) - без ПИП (ДТС-105-1 ООП); б) - без ПИП (Метран-2700)

• 7.3.2.3 Результаты поверки ИК температуры воздуха (газов) и жидкостей считать положительными, если значения погрешностей ИК находятся в пределах, указанных в таблицах А.1 и А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.3 Определение погрешностей измерений напряжения постоянного тока, соответствующего значениям температуры газов и жидкостей, измеряемой термоэлектрическими преобразователями ТХА(К), TXK(L)

  • 7.3.3.1 Погрешности измерений напряжения постоянного тока, соответствующего значениям температуры газов и жидкостей, измеряемой термоэлектрическими преобразователями ТХА(К), TXK(L), определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

• - подключить ИК к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 5;

• - провести градуировку ИК в соответствии с методикой, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК напряжения постоянного тока, соответствующего значениям температуры газов и жидкостей, измеряемой термоэлектрическими преобразователями ТХА(К), TXK(L), по алгоритму, приведенному в разделе 2 Приложения Б.



Рисунок 5- Схема поверки ИК напряжения постоянного тока, соответствующего значениям температуры газов и жидкостей, измеряемой термоэлектрическими преобразователями ТХА(К), TXK(L), рабочим эталоном DPI 620

• 7.3.3.2 Результаты поверки ИК напряжения постоянного тока, соответствующего значениям температуры газов и жидкостей, измеряемой термоэлектрическими преобразователями ТХА(К), TXK(L), считать положительными, если значения погрешностей ИК находятся в пределах ±0,2 % от ВП.

В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.4 Определение погрешности измерений массового расхода топлива

  • 7.3.4.1 Погрешности измерений ИК массового расхода топлива определить поэлементным способом (косвенные измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести поверку турбинного преобразователя расхода ТПР7 в аккредитованной на право поверки организации;

• - отсоединить электрический кабель датчика ТПР7 от ИК и с помощью жгута-переходника подключить к этому кабелю рабочий эталон (калибратор DPI 620) по схеме, приведенной на рисунке 6;



Рисунок 6 - Схема поверки ИК массового расхода топлива без ПИП рабочим эталоном DPI 620

• - провести градуировку ИК (без ПИП) в соответствии с методикой, приведенной в разделе 1 Приложения Б, устанавливая с помощью РЭТ контрольные значения сигнала синусоидальной формы амплитудой 0,5 В с частотой 50, 175, 300, 425, 550Гц;

• - провести градуировку ИК температуры топлива по методике, приведенной в п. 7.3.2;

• - провести поверку ареометра АНТ-2 по методике Р 50.2.041-2004 ГСИ в организации, аккредитованной на право поверки;

• - оценить MX ИК массового расхода топлива по алгоритму, приведенному в разделе 2 Приложения Б.

• 7.3.4.2 Результаты поверки ИК расхода топлива считать положительными, если значения погрешностей ИК находятся в пределах ±0,5 % от ИЗ. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.5 Определение погрешности измерений массового расхода отбираемого воздуха

  • 7.3.5.1 Погрешности измерений ИК массового расхода отбираемого воздуха определить в следующей последовательности:

• -  провести поверку ИК давления воздуха на входе в СУ, перепада давления на СУ по методике, приведенной в п. 7.3.3;

• -  провести поверку ИК температуры отбираемого воздуха по методике, приведенной в п. 7.3.4;

• -  произвести контроль геометрических параметров РМУ и СУ (сопло ИСА 1932) на соответствие требованиям чертежа ИСП1700.80.00СБ и ГОСТ 8.586.3-2005;

• - определить MX ИК массового расхода отбираемого воздуха по методике, приведенной в ГОСТ 8.586.5-2005 по алгоритму, представленному в разделе 2 Приложения Б.

• 7.3.5.2 Результаты поверки считать положительными, если значения погрешностей ИК находятся в пределах ±2,0 % от ВП в диапазоне от 1,0 до 3,0 кг/с. В противном случае ИК бракуется и после выявления и устранения причины производится.

• 7.3.6 Определение погрешностей измерений частоты электрических сигналов, соответствующей значениям частоты вращения роторов

  • 7.3.6.1 Погрешности измерений ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

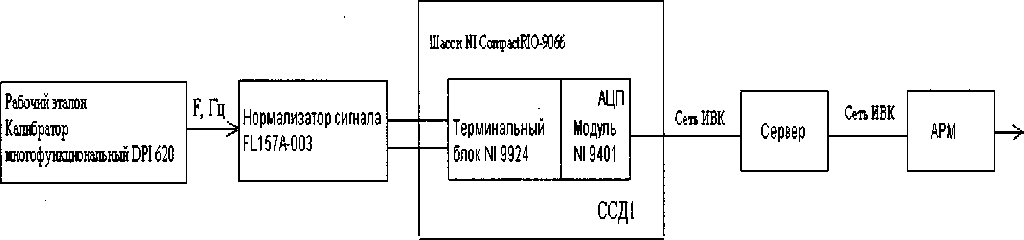

• -  подключить ИК частоты электрических сигналов с помощью жгута-переходника к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 6;

• - провести градуировку ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, по методике, приведенной в разделе 1 Приложения Б, устанавливая с помощью РЭТ контрольные значения электрического сигнала синусоидальной формы с амплитудой 10 В и значениями частоты: 300; 2000; 4000; 6000; 8000 Гц;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

• 7.3.6.2 Результаты поверки ИК частоты электрических сигналов, соответствующей значениям частоты вращения ротора и значениям расхода топлива, считать положительными, если значения погрешностей ИК находятся в пределах ±0,05 % от ВП. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.7 Определение погрешности измерений ИК электрической мощности в нагрузке генератора.

  • 7.3.7.1 Погрешности измерений ИК электрической мощности в нагрузке генератора определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести в аккредитованной на право поверки организации поверку датчика измерения мощности ДИМ-200В по методике, изложенной в приложении 2 документа «Руководства по эксплуатации. 46.ПИГН.411523.001 РЭ», согласованного с ФГУП «ВНИИМС» 06.06.2001 г.;

• - подключить ИК без ПИП к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 7;

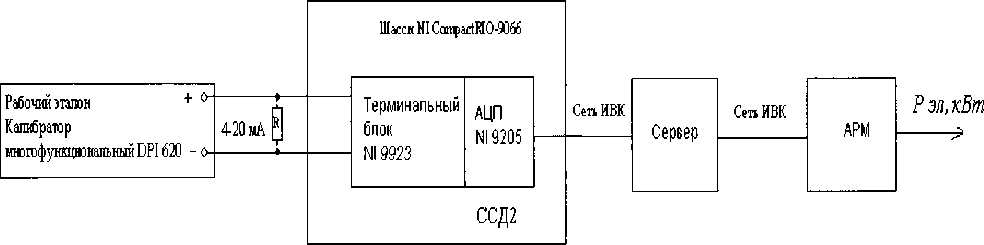

Рисунок 7- Схема поверки ИК электрической мощности в нагрузке генератора без ПИП рабочим эталоном DPI 620

• - провести градуировку ИК силы постоянного тока по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.7.2 Результаты поверки ИК электрической мощности в нагрузке генератора считать положительными, если значения погрешностей ИК находятся в пределах ± 2,5 % от ВП=80 кВт. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.8 Определение погрешностей измерений силы постоянного тока

  • 7.3.8.1 Погрешности измерений силы постоянного тока определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести в аккредитованной на право поверки организации поверку ПИП (шунт изме

рительный стационарный 75 ШИСВ) в соответствии с документом МИ 1991 ГСИ «Шунты постоянного тока. Методика поверки»;                 ;

• - подключить ИК без ПИП к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 8;

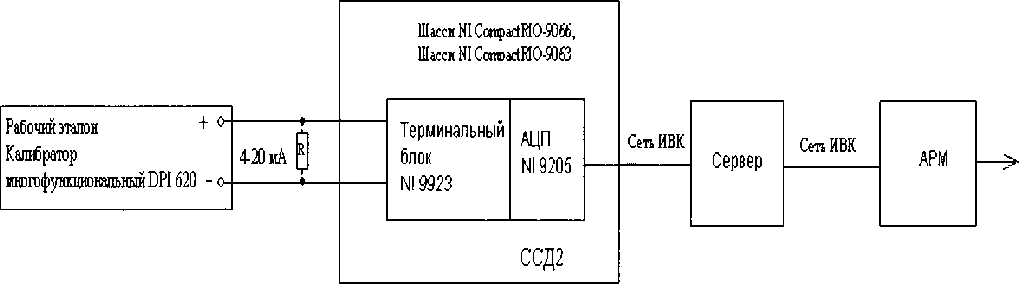

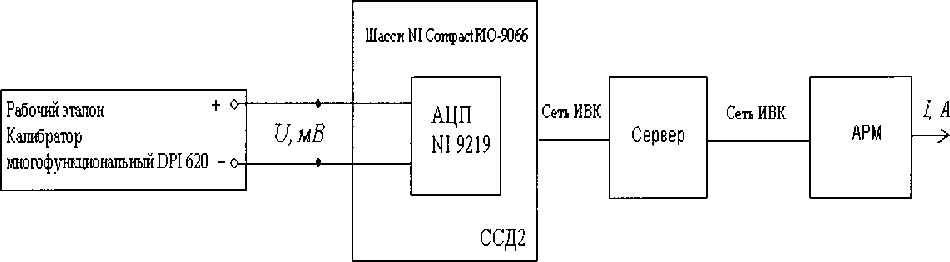

Рисунок 8- Схема поверки ИК силы постоянного тока без ПИП рабочим эталоном DPI 620

• - провести градуировку ИК силы постоянного тока без ПИП по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.8.2 Результаты поверки ИК силы постоянного тока считать положительными, если значения погрешностей ИК находятся в пределах ±1,5 % от ВП. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.9 Определение погрешностей измерений ИК напряжения постоянного тока.

  • 7.3.9.1 Погрешности измерений ИК напряжения постоянного тока определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

• -  подключить ИК к РЭТ (калибратор универсальный Н4-201) по схеме, приведенной на рисунке 9;

• - провести градуировку ИК напряжения постоянного тока по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

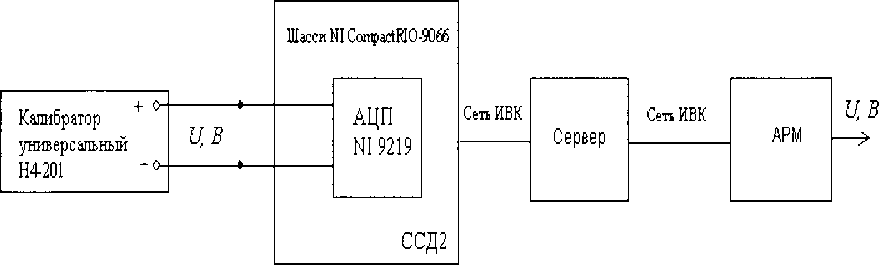

Рисунок 9- Схема поверки ИК напряжения постоянного тока рабочим эталоном Н4-201

• 7.3.9.2 Результаты поверки ИК напряжения постоянного тока считать положительными, если значения погрешностей ИК находятся в пределах ±1,0 % от ВП. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

7.4 Идентификация ПО

Проверку идентификационных данных (признаков) метрологически значимой части ПО провести в соответствием с руководством оператора. ИНСИ.425848.000.00 РО.

Убедиться в соответствии идентификационных признаков метрологически значимой части ПО данным, указанным в таблице 3.

В случае несоответствия идентификационных признаков данным, приведенным в таблице 3 ПО направляется для проведения настройки.

Таблица 3 - Идентификационные данные ПО

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки системы занести в протокол (Приложение Д).

• 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знак поверки на лицевую панель приборного отсека.

• 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. На систему выдается извещение о непригодности к применению с указанием причин забракования.



  Ф.И. Храпов

  П.В. Власов

Начальник НИО-Ю ФГУП «ВНИИФТРИ»

Начальник отдела 102 ФГУП «ВНИИФТРИ»

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки системы занести в протокол (Приложение Д).

• 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знак поверки на лицевую панель приборного отсека.

• 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. На систему выдается извещение о непригодности к применению с указанием причин забракования.



  Ф.И. Храпов

  П.В. Власов

Начальник НИО-Ю ФГУП «ВНИИФТРИ»

Начальник отдела 102 ФГУП «ВНИИФТРИ»

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки системы занести в протокол (Приложение Д).

• 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знак поверки на лицевую панель приборного отсека.

• 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. На систему выдается извещение о непригодности к применению с указанием причин забракования.



  Ф.И. Храпов

  П.В. Власов

Начальник НИО-Ю ФГУП «ВНИИФТРИ»

Начальник отдела 102 ФГУП «ВНИИФТРИ»

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки системы занести в протокол (Приложение Д).

• 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знак поверки на лицевую панель приборного отсека.

• 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. На систему выдается извещение о непригодности к применению с указанием причин забракования.



  Ф.И. Храпов

  П.В. Власов

Начальник НПО-10 ФГУП «ВНИИФТРИ»

Начальник отдела 102 ФГУП «ВНИИФТРИ»

Приложение A

Таблица A.l - Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Таблица А.2 - Состав и метрологические характеристики ИК системы с входными электрическими сигналами от устройств изделия и ПИП.

/=1____________

/-1

5

где у_тах, Утт - соответственно максимальный и минимальный элементы в выборке у'1к- у'/к-

• 2.2.2.4 Сравнить значения G/, G? с теоретическим значением G_T критерия, указанным в приложении А ГОСТ Р 8.736-2011:

• - если Gi> Gt, то элемент у_тах исключить из выборки как маловероятное значение;

• - если G?> Gt, то элемент y_min исключить из выборки как маловероятное значение;

• 2.2.2.5 Повторить процедуру исключения «грубых промахов» по п.п.. 2.2.2.1 - 2.2.2.4 для оставшихся элементов, если в выборке у 'i_K.. .у 'i_K был исключен один элемент.

• 2.2.2.6 Выполнить проверку по выборкеу"_1к ... у"_к аналогично п.п. 2.2.2.1 - 2.2.2.5.

Примечание -Допускается проводить отбраковку «грубых промахов» на стадии просмотра оператором результатов наблюдений при проведении градуировки в случае, когда факт появления «грубого промаха» установлен достоверно. При этом производится повторное измерение в заданной контрольной точке с регистрацией результата наблюдений.

• 2.3 Определение индивидуальной функции преобразования ИК

Индивидуальную функцию преобразования ИК системы определять по результатам градуировки в виде обратной функции, т.е. как зависимость значений величины х на входе ИК от значений у на его выходе.

Если нелинейность функции такова, что с достаточной точностью можно ограничиться аппроксимирующим полиномом не выше 4-той степени, то эту функцию представляют в виде степенного полинома (формула Б.5). В противном случае функцию представляют кусочно-линейной зависимостью (формула Б. 6).

х = а_о + а_{у + ... + а_пу^>!,                         (Б.5)

^х = ^хк⁺Ч^<У-У_к\                  (Б.6)

где &о, ai,...a_n - коэффициенты аппроксимирующего полинома, определяемые методом наименьших квадратов;

х_к - эталонное значение входной величины на к-той ступени;

q_Sfk - цена единицы наименьшего разряда кода на к-той ступени;

уь - среднее значение результатов наблюдений выходной величины при градуировке на        к-той ступени.

Значения у_к и q_Sfk определить по формулам (Б.7) и (Б.8):

У.-=£(у;,+у',,)/2-1   ,                    (Б.7)

/=1

q_sfK= ^к1_ ^к

^у« .                            (Б.8)

• 2.4 Определение характеристик погрешностей ИК

• 2.4.1 Определение характеристик абсолютной погрешности ИК при комплектном способе поверки (прямые измерения) с оценкой MX ИК по результатам сквозной градуировки ИК

• 2.4.1.1 Определить доверительные границы неисключенной систематической составляющей абсолютной погрешности (НСП) ИК при Р=0,95 по формуле (Б.9):

⁺                >                      (Б-9)

где Дрэт - погрешность РЭТ;

- абсолютная НСП ИК, обусловленная погрешностью аппроксимации.

При задании индивидуальной функции преобразования в виде степенного полинома (1.А) значение A_ov(to вычисляется по формуле (Б. 10):

Ь_ахКа =|к+ ^ахУ_к + ••• + а„у”)-                    (Б-Ю)

При задании индивидуальной функции преобразования в виде кусочно-линейной зависимости (6.А) погрешность =0.

• 2.4.1.2 Определить доверительные границы случайной составляющей абсолютной погрешности на каждой к-той контрольной точке при Р = 0,95 по формуле (Б.11):






  (Б.11)

где т - коэффициент Стьюдента-Фишера, зависящий от доверительной вероятности Р и числа степеней свободы 21 -1. Таблица значений т при Р = 0,95 приведена в Приложении Б;

дг и - среднее квадратическое отклонение случайной составляющей абсолютной по-IA* J

грешности на каждой к-той контрольной точке, определяемое по формуле (Б. 12):

где х _jK , х ”_к - приведенные по входу значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно;

х^,х^- приведенные по входу средние значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно, определяются по формулам (Б. 13);

^хк=-_/2^^х,_к      >

;                                (б.13)

* /=1

Н_0К - абсолютное значение вариации, определяется по формуле (Б. 14):

(Б. 14)

• 2.4.1.3 Определить доверительные границы абсолютной погрешности ИК на каждой к-той контрольной точке при Р = 0,95 по формулам (Б. 15):

  ^окабс

  окабс ^osk



  окабс

при (А_оте • г/Д_ок) > 8 ,

при (А_одкт/А_ок)<0.8,       (Б. 15)

при 8>А_оте • г / А_ок) > 0.8.

• 2.4.1.4 Определить доверительные границы абсолютной погрешности ИК при Р=0,95 по формуле (Б. 16):

А_о =шах(А_огабс)        .                         (Б. 16)

• 2.4.2 Определение характеристик погрешности ИК при комплектной поверке с оценкой MX ИК по MX элементов системы.

2.4.2.1 Определить доверительные границы абсолютной погрешности ИК давления при Р = 0,95 по формуле (Б. 17):

А_о = 1,1 ■ Р • ^(ЗИК. )² + АР² /100       ,             (Б.17)

где Р - измеренное значение давления, кгс/см², кгс/м², кПа;

ЗР - значение относительной погрешности ПИП (датчики давления АИР-IOL, ЭЛЕМЕР-100), %. Значение погрешности ЗР берется из протокола поверки датчика, либо из паспорта на датчик;

дИК/ - значение относительной погрешности ИК постоянного тока (без ПИП), %.

• 2.4.2.2 Определить доверительные границы абсолютной погрешности ИК температуры, измеряемой термопреобразователями сопротивления (ТСП), при Р = 0,95 по формуле (Б. 18):

Д_о=1,1^(Д„_г)²+(ЛТ)²,                  (Б.18)

где Т- измеренное значение температуры, °C;

АТ - значение абсолютной погрешности ПИП (ТСП), °C. Значение погрешности АТ определяется по ГОСТ 6651-2009, либо берется из протокола поверки ПИП или паспорта на датчик;

Д_ж - значение абсолютной погрешности ИК температуры (без ПИП), °C.

• 2.4.2.3 Определить доверительные границы абсолютной погрешности ИК электрической мощности в нагрузке генератора при Р = 0,95 по формуле (Б. 19):

■                                                                                                       (Б.19)

где

Рэл -измеренное значение электрической мощности в нагрузке генератора. кВт;

ддим - значение относительной погрешности ПИП (датчик измерения мощности ДИМ), %. Значение Здим берется из паспорта на ПИП;

8ИК] - значение относительной погрешности ИК постоянного тока (без ПИП), %.

• 2.4.2.4 Определить доверительные границы абсолютной погрешности ИК силы постоянного тока при Р = 0,95 по формуле (Б.20):

■                        Д.=и ■ / ■ рикд +(-W             <^Б-²°)

где

• I - измеренное значение силы постоянного тока, А;

&шунт ~ значение относительной погрешности ПИП (шунт постоянного тока 75 ШИСВ), %. Значение З_шунт берется из паспорта на шунт;

дИК' - значение относительной погрешности ИК постоянного тока (без ПИП), %.

• 2.4.2.5 Определить доверительные границы абсолютной погрешности ИК массового расхода топлива определять по формуле (Б.21):

д.=1.1 -с. ■ 7(Д(^)/ п²+(де/е)²+(д(р)/р)² ,               (б.21)

где: Gm - измеренное значение массового расхода топлива;

A(F)/F- относительное значение погрешности ИК без ПИП (ТПР7); k(Q)/Q - относительное значение погрешности ПИП;

А(р)/р - относительное значение погрешности измерений плотности топлива, д(р)/_/? = ((^)²₊(_гд_//р)²)⁽¹^                         _(Б22)

где: Др - погрешность измерений плотности топлива;

у - температурный коэффициент плотности топлива;

р - номинальная плотность топлива при 20°С;

At - погрешность измерений температуры топлива с помощью термометра сопротивления.

• 2.4.2.6 Определить доверительные границы абсолютной погрешности (абсолютной расширенной неопределенности) ИК массового расхода отбираемого воздуха в соответствии с ГОСТ 8.586.3-2005, в следующей последовательности:

• оценить относительную стандартную неопределенность м(С) коэффициента истечения СУ с учетом влияющих факторов по формуле (Б.23):

м(С) = 0,5 • (U(C₀) + U(l_t) + U(L) + U(e_x) + U(h)),%            (Б.23)

где [/(Со) - относительная расширенная неопределенность определения коэффициента истечения СУ, вычисляемая по формуле (Б.24):

[/(Со) = (2-0-0,4) = 0,633,                                     (Б.24)

Р =0,633 -относительный диаметр СУ;

[/(L) - относительная расширенная неопределенность определения коэффициента истечения СУ, обусловленная сокращением длины прямого участка трубопровода между соплом и местным сопротивлением расположенным перед ним;

[/(l_t) - относительная расширенная неопределенность определения коэффициента истечения СУ, обусловленная сокращением длины прямолинейного участка между соплом и гильзой термометра;

[/(е_х) - относительная расширенная неопределенность определения коэффициента истечения СУ, обусловленная смещением оси сопла относительно оси трубопровода;

[/(h) - относительная расширенная неопределенность определения коэффициента истечения, обусловленная наличием уступа перед соплом;

• оценить относительную стандартную неопределенность определения поправочного коэффициента, учитывающего шероховатость R_m внутренней поверхности ИТ по формуле (Б.25):

мК_ш = 0,5-и_Кш %                              (Б.25)

где Ukuj- неопределенность поправочного коэффициента на шероховатость внутренней поверхности ИТ К_ш %:

(Б.26)

и_Иш - неопределенность результата определения R_m (ГОСТ 8.586.1-2005 Прило

жение Д таблица Д. 1).

При К_ш=1 и_Кш=0;

• оценить относительную стандартную неопределенность определения коэффициента расширения СУ по формуле (Б.27):

где & - значение коэффициента расширения;

и(ДР) - относительная стандартная неопределенность результатов измерений перепада давления на СУ, %. Определяется по результатам поверки ИК перепада давления на СУ в виде и(ДР)= и(ДР)/2, где и(ДР) значение расширенной неопределенности (относительной погрешности) ИК;

и(Р) - относительная стандартная неопределенность результатов измерений абсолютного давления на входе СУ, %. Определяется по результатам поверки ИК абсолютного давления на входе в СУ в виде u(P)= U(P)/2, где U(P) значение расширенной неопределенности (относительной погрешности) ИК;

w(k) - относительная стандартная неопределенность показателя адиабаты. w(k) =0,02%) - по справочным данным;

[/(во) - относительная расширенная неопределенность коэффициента расширения воздуха СУ ИСА 1932, при условии и(ДР) = 0, и(Р) = 0, w(k)= 0. Определяется по формуле (Б.28):

где м(ф) - относительная стандартная неопределенность измерений относительной влажности воздуха, %;

w(P_Bn max) - относительная стандартная неопределенность определения наибольшего возможного давления водяного пара.

*В случае измерения расхода воздуха с учетом усредненного поправочного коэффициента на влажность Kq> = 0,994 относительная стандартная неопределенность и(К<р) принимается равной 0.53/2=0,264 %ВП согласно тех. справки № 078.170.049.02.

где

Ge - измеренное значение отбираемого массового расхода воздуха, кг/с;

w(D) - относительная стандартная неопределенность результатов измерений внутреннего диаметра ИТ, %.

w(d) - относительная стандартная неопределенность результатов измерений внутреннего диаметра СУ, %

w(p_c) - относительная стандартная неопределенность определения плотности воздуха (по справочным данным), %

«(К) - относительная стандартная неопределенность определения коэффициента сжимаемости воздуха. «(К) - 0,02% - по справочным данным);

w(T) - относительная стандартная неопределенность результатов измерений температуры отбираемого воздуха, %. Определяется по результатам поверки ИК температуры отбираемого воздуха в виде u(T)= U(T)/2, где U(T) значение расширенной неопределенности (относительной погрешности) ИК.

• 2.4.3 Определить относительные погрешности ИК

Доверительные границы относительной погрешности ИК при Р = 0,95 определить по формулам (Б.31):

ИВ

100,%

Значения коэффициента Стьюдента-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р = 0,95

Форма протокола поверки

Протокол №... определения погрешностей измерений измерительных каналов системы измерительной СИ-2/ВГТУ-УБЭ-1700, зав. №.... , ПАО «НПП «Аэросила»

• 1 Дата поверки

• 2 Средства поверки

• 3 Условия поверки

Температура окружающего воздуха,°C

Атмосферное давление, мм рт. ст.

Влажность, %

• 4 Документ, в соответствии с которым проводилась поверка Система измерительная СИ-2/ВГТД-УГЭ-1700.

Методика поверки ИНСИ.425848.000.00 МП.................................................

• 5 Результаты экспериментальных исследований

  • 5.1 Внешний осмотр

  • 5.2 Результаты опробования

  • 5.3 Результаты метрологических исследований

Рабочие материалы, содержащие данные по градуировкам ИК и их обработке представлены в рабочей папке №.........

Результаты метрологических исследований системы измерительной СИ-ВГТД-УБЭ-1700 представлены в таблицах 1 и 2.

Условия исследований:

- число ступеней нагружения р =...............

• - число циклов нагружения

  1=...............

  m =..............

• - число опросов на точке

Расчет суммарной погрешности проводится по формулам методики поверки «Система измерительная СИ-1/ВГТД-УБЭ-1700. Методика поверки. ИНСИ.425847.000.00 МП

Таблица 1 - Результаты метрологических исследований ИК системы, включающих ПИП и вторичную часть ИК

Таблица 2 - Результаты метрологических исследований ИК системы с входными электрическими сигналами от устройств изделия и ПИП.

• 6 Выводы

• 7 Заключение

Поверитель

______________________________ (____________________________) подпись                       ФИО

Перечень эксплуатационных и нормативных документов

29

¹

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К поверке допускаются лица, квалифицированные в качестве поверителя, изучившие РЭ системы, знающие принцип действия используемых СИ, имеющие навыки работы на персональном компьютере.

²

ПИП и вторичная часть приведены из состава: ПК давления воздуха (газов) и жидкостей; ПК температуры воздуха (газов) жидкостей

³

• * ² у от ИЗ - приведенная к нормированному значению (НЗ) погрешность

⁴

• * ^{2 2} А - абсолютная погрешность

⁵

• * Пределы допускаемой основной погрешности ИК приведены в таблице 3 без учета погрешностей ПИП

• * ⁶ у от ВП - приведенная к верхнему пределу измерений погрешность

⁶

^{6 6} у от НЗ - приведенная к нормированному значению погрешность
