Методика поверки «Шумомер, анализатор спектра Soundbook_MK1» (340-0321-17 МП)

Методика поверки

Тип документа

Шумомер, анализатор спектра Soundbook_MK1

Наименование

340-0321-17 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной

работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

2017 г.

Шумомер, анализатор спектра Soundbook_MKl

Методика поверки 340-0321-17 МП р.п. Менделеево, 2017 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на щумомер, анализатор спектра Soundbook_MKl (далее - прибор), зав. № 06504, изготовленный фирмой «SINUS Messtechnik GmbH», Германия, и устанавливает методы и средства его первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполнять операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

8.1

+

+

2 Опробование, идентификация встроенного программного обеспечения (ПО)

8.2

+

+

3       Определение      метрологических

характеристик

8.3

3.1 Определение диапазона измерений уровня звукового давления (УЗД)

8.3.1

+

+

3.2 Определение рабочего диапазона частот

8.3.2

+

+

3.3 Определение абсолютной погрешности измерений опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц

8.3.3

+

+

3.4 Определение уровня собственных шумов

8.3.4

+

+

3.5 Определение частотных коррекций

8.3.5

+

+

3.6 Проверка отклика на радиоимпульс

8.3.6

+

+

3.7 Определение временных характеристик F и S

8.3.7

+

+

3.8 Определение линейности и рабочего диапазона октавных и третьоктавных фильтров

8.3.8

+

+

3.9 Проверка относительного затухания октавных и третьоктавных фильтров

8.3.9

+

+

3.10 Определение рабочего диапазона частот в режиме узкополосного анализа и погрешности измерений уровней напряжения гармонического сигнала

8.3.10

+

+

  • 2.2 В случае получения отрицательных результатов поверки по любому пункту таблицы 1 прибор бракуется и дальнейшая поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

  • 3.2 Допускается применять другие средства измерений, кроме указанных в таблице 2, обеспечивающие измерение соответствующих величин с требуемой точностью.

  • 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

Номера пункта методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3.1, 8.3.2,

8.3.4-8.3.10

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, диапазон частот от 0,001 Гц до 200 кГц, диапазон установки амплитуды напряжения переменного тока от 5 мкВ до 14 В, пределы допускаемой абсолютной погрешности установки уровня (при значениях уровня не менее 1 мВ) ±0,1 %; пределы допускаемой абсолютной погрешности установки частоты ±(25-10’6-F + 0,004) Гц, где F - значение устанавливаемой частоты

8.3.3

Калибратор акустический 4231, воспроизводимый УЗД 94,0 дБ и 114,0 дБ (отн. 20 мкПа), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ±0,2 дБ

8.3.10

Мультиметр цифровой 34401А: пределы измерений напряжения переменного тока 100 мВ, 1, 10, 100 и 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ±0,1 %; пределы допускаемой абсолютной погрешности измерений частоты: от 3 до 5 Гц ±0,00 Г F, от 5 до 10 Гц ±0,0005 F, от 10 до 40 Гц ±0,0003 F, от 40 Гц до 300 кГц ±0,00006 F, где F - измеренное значение частоты в Гц

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей) в области радиотехнических и акустических измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) прибора и средств поверки.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура: (23±3) °C;

  • - относительная влажность: от 10 до 75 %;

  • -  атмосферное давление: от 84 до 106 кПа.

  • 6.2 Должны отсутствовать вибрация и сотрясения прибора, влияющие на его работу.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • - изучить РЭ поверяемого прибора и используемых средств поверки;

  • -  проверить комплектность поверяемого прибора;

  • -  заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии с временем установления рабочего режима, указанным в РЭ).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверить:

  • - чистоту и исправность разъемов и гнезд;

  • - наличие и целостность наружных деталей и пломб;

  • - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

  • - полноту маркировки и её сохранность, все надписи должны быть читаемы;

  • 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 8.1.1.

  • 8.2 Опробование, идентификация встроенного ПО

    • 8.2.1 Опробование

При опробовании:

  • -  проверить факт включения прибора;

  • -  провести идентификацию ПО;

  • -  проверить функционирование клавиатуры;

  • -  проверить по показаниям прибора реакцию на подачу акустического сигнала (например, голоса).

При опробовании оценка метрологических характеристик прибора не производится.

  • 8.2.2 Результаты поверки считать положительными, если прибор не имеет дефектов и реагирует на акустический сигнал.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение диапазона измерений УЗД

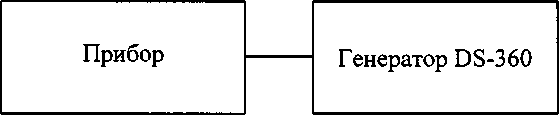

      • 8.3.1.1 Определение диапазона измерений УЗД проводить по схеме рисунка 1.

Рисунок 1

Установить на приборе: частотная коррекция А, временная характеристика FAST. Подать сигнал с генератора на вход прибора. Установить частоту сигнала генератора 1000 Гц, значение напряжения 50 мВскз- Изменить амплитуду сигнала генератора и добиться показаний прибора 94,0 дБ отн. 20 мкПа, принять эти показания генератора за опорные.

Изменять амплитуду сигнала генератора согласно таблице 4 и фиксировать соответствующие показания прибора Lj.

Погрешность линейности уровня вычислить вычислить по формуле (1):

Длин= ~ ^0 ,                                 (1)

где £изм - показание прибора, Lo - УЗД, установленное на калибраторе. Таблица 4

Заданный генератором УЗД Lo, дБ отн.

20 мкПа

Погрешность линейности, дБ

24

±1,1

30

40

50

60

Продолжение таблицы 4

Заданный генератором УЗД Lo, дБ отн.

20 мкПа

Погрешность линейности, дБ

80

±1,1

94

100

110

120

135

  • 8.3.1.2 Результаты поверки считать положительными, если во всём диапазоне измерений УЗД значения погрешности линейности уровня находятся в пределах ±1,1 дБ.

  • 8.3.2 Определение рабочего диапазона частот

    • 8.3.2.1 Определение рабочего диапазона частот проводить при использовании капсюля микрофонного МК255 и предусилителя MV203 по схеме рисунка 1.

Установить на приборе: частотная коррекция А, временная характеристика FAST. Подать сигнал с генератора на вход прибора. Установить частоту сигнала генератора 1000 Гц, значение напряжения 0,5 Вскз- Отрегулировать значение напряжения генератора, чтобы добиться показаний прибора 94,0 дБ. Не меняя значение напряжения, изменить частоту согласно таблице 5, показания прибора занести в таблицу 5.

Значение отклонения частотной характеристики прибора определить по формуле (2):

Др= Lp. — Гюоо ,                                (2)

где Гюоо • показание прибора на частоте 1000 Гц, LPl - показание прибора на данной частоте.

8.3.2.2 Результаты поверки считать положительными, если значения отклонений частотной характеристики находятся в пределах, указанных в графе 3 таблицы 5.

Таблица 5

Частота, Гц

Предельно допустимое отклонение частотной характеристики, дБ

20

+2,5;-2,0

31,5

±2,0

63

±1,5

125

±1,5

250

±1,5

500

±1,4

1000

Опорное

2000

±1,6

4000

±1,6

8000

+2,1;-3,1

12500

±3,0;-6,0

16000

+3,5;-17,0

20000

±4,0;-оо

  • S.3.3 Определение абсолютной погрешности измерений опорного УЗД 94 дБ отн. 20 мкПа на частоте 1000 Гц

  • 8.3.3.1 Вставить микрофон прибора в камеру акустического калибратора 4231.

Через 90 с после включения прибора, включить калибратор в режиме 94,0 дБ отн. 20 мкПа на 1000 Гц, подождать 20 с и считать показание для корректированного УЗД с коррекцией А на характеристике S (Slow).

Рассчитать абсолютную погрешность измерений опорного УЗД по формуле (3):

^изм ~ ^0 ,                                     (3)

где LU3M - показание прибора, Lo - УЗД, установленное на калибраторе.

  • 8.3.3.2 Результаты поверки считать положительными, если значения абсолютной погрешности измерений опорного УЗД находятся в пределах ±0,7 дБ.

  • 8.3.4 Определение уровня собственных шумов

  • 8.3.4.1 Прогреть прибор не менее 1 мин. Запустить режим измерений. Зафиксировать показания скорректированного по частотной коррекции А среднего по времени УЗД за 30 с.

  • 8.3.4.2 Результаты поверки считать положительными, если уровень собственных шумов не превышает 3 дБ.

  • 8.3.5 Определение частотных коррекций

  • 8.3.5.1 Определение частотных коррекций проводить электрическим методом по схеме рисунка 1.

  • 8.3.5.2 Установить на приборе: частотная коррекция А в соответствии с графой 2 таблицы 6, временная характеристика FAST. Подать сигнал с генератора на вход прибора. Генератор установить в режим стационарного синусоидального сигнала. Установить частоту сигнала генератора 1000 Гц, установить выходной сигнал генератора 0,5 Вскз. Изменить значение напряжения генератора и добиться показаний прибора 94,0 дБ.

Не меняя значение напряжения изменить частоту согласно графе 1 таблицы 4.

Значение отклонения частотной характеристики прибора определить по формуле (2).

  • 8.3.5.3 Повторить измерения по п.4.9.2 для частотных коррекций С и Z.

8.3.5.4 Результаты поверки считать положительными, если значения отклонения частотной характеристики находятся в пределах, указанных в графе 5 таблицы 6. Таблица 6

Частота, Гц

Частотная коррекция, дБ

Предельно допустимое отклонение частотной характеристики, дБ

А

С

Z

1

2

3

4

5

20

-56,7

-8,5

0,0

±2,5

25

-44,7

-4,4

0,0

+2,5;-2,0

31,5

-39,4

-3,0

0,0

±2,0

40

-34,6

-2,0

0,0

±1,5

50

-30,2

-1,3

0,0

±1,5

63

-26,2

-0,8

0,0

±1,5

80

-22,5

-0,5

0,0

±1,5

100

-19,1

-0,3

0,0

±1,5

125

-16,1

-0,2

0,0

±1,5

160

-13,4

-0,1

0,0

±1,5

200

-10,9

0,0

0,0

±1,4

250

-8,6

0,0

0,0

±1,5

315

-6,6

0,0

0,0

±1,4

400

-4,8

0,0

0,0

±1,4

Продолжение таблицы 6

Частота, Гц

Частотная коррекция, дБ

Предельно допустимое отклонение частотной характеристики, дБ

А

С

Z

7

2

3

4

5

500

-3,2

0,0

0,0

±1,4

630

-1,9

0,0

0,0

±1,4

800

-0,8

0,0

0,0

±1,4

1000

0,0

0,0

0,0

Опорное

1250

+0,6

0,0

0,0

±1,6

1600

+1,0

-0,1

0,0

±1,6

2000

+1,2

-0,2

0,0

±1,6

2500

+1,3

-0,3

0,0

±1,6

3150

+1,2

-0,5

0,0

±1,6

4000

+1,0

-0,8

0,0

±1,6

5000

+0,5

-1,3

0,0

±2,1

6300

-0,1

-2,0

0,0

+2,1;-2,6

8000

-1,1

-3,0

0,0

+2,1;-3,1

10000

-2,5

-4,4

0,0

+2,1;-3,6

12500

-4,3

-6,1

0,0

+3,0;-6,0

16000

-6,6

-8,5

0,0

+3,5;-17,0

20000

-9,3

-11,2

0,0

+4,0;-<ю

  • 8.3.6 Проверка отклика на радиоимпульс

  • 8.3.6.1 Собрать схему в соответствии с рисунком 1. Установить на приборе частотную коррекцию А.

8.3.6..2 Генератор установить в режим синусоидального сигнала. Установить частоту сигнала генератора 4000 Гц, амплитуду сигнала установить таким образом, чтобы показания прибора на характеристике FAST составляли 132 дБА.

  • 8.3.6.3 Переключить генератор в режим формирования импульсов с синусоидальным заполнением частотой 4000 Гц той же амплитуды с периодом повторения пакетов 10000, источник запуска SINGLE.

Длительность радиоимпульса устанавливать в соответствии с графой 1 таблицы 5.

  • 8.3.6.4 Для каждого значения длительности радиоимпульса запускать режим измерений, через 5 с запустить триггер генератора и через 2 с снять показания прибора SLOW-MAX (LASmax, LCsmax), FAST-MAX (LAFmax, LcFmax) для характеристик A, C, Z.

  • 8.3.6.5 Рассчитать отклонение показаний прибора по формуле (4):

^имп ^имп ^пост ’                                  (4)

где L^n - УЗД при подаче пакетов импульсов, L„ocm - УЗД синусоидального входного сигнала с постоянной амплитудой, из которого был извлечён радиоимпульс.

  • 8.3.6.6 Результаты поверки считать положительными, если значение отклонения показаний прибора находятся в пределах значений, указанных в графах 4 и 5 таблицы 7.

Таблица 7

Длительность радиоимпульса, Ть, мс

Номинальный отклик на радиоимпульс 4 кГц относительно установившегося УЗД, дБ

Пределы допустимых отклонений, дБ

LAFmax"LA LcFmax"Lc LzFmax"Lz

ГАБтах-Гд LcSmax-Lc LzFmax-Lz

ГАРтах-Гд LcFmax-Lc LzFmax-Lz

LASmax-LA LcSmax-Lc LzSmax-Lz

1

2

3

4

5

1000

0,0

-2,0

±0,8

±0,8

500

-0,1

-4,1

±0,8

±0,8

200

-1,0

-7,4

±0,8

±0,8

100

-2,6

-10,2

±1,3

±1,3

50

-4,8

-13,1

±1,3

±1,3

20

-8,3

-17,0

±1,3

+1,3;-1,8

10

-11,1

-20,0

±1,3

+1,3;-2,3

5

-14,1

-23,0

±1,3

+1,3;-2,8

2

-18,0

-27,0

+1,3;-1,8

+1,3;-3,3

1

-21,0

-

+1,3;-2,3

-

0,5

-24,0

-

+1,3;-2,8

-

0,25

-27,0

-

+1,3;-3,3

-

  • 8.3.7 Определение временных характеристик FuS

  • 8.3.7.1 Определение постоянных времени спада временных характеристик F и S проводить с использованием схемы, указанной на рисунке 1.

  • 8.3.7.2 Установить частоту сигнала генератора 4000 Гц, выходной сигнал 50 мВскз-Отрегулировать выходной сигнал так, чтобы показания прибора с коррекцией А составляли 131 дБ. Зафиксировать показания прибора для частотной характеристики А для временной характеристики FAST.

  • 8.3.7.3 Запустить режим измерений. Выждать не менее 10 с. В произвольный момент времени отключить сигнал генератора, при этом измерять скорость спада отображаемого уровня звукового давления. Зафиксировать показания прибора.

  • 8.3.7.4 Повторить операции пп. 8.3.7.2 и 8.3.7.3 для временной характеристики Slow.

  • 8.3.7.5 Результаты поверки считать положительными, если скорость спада уровня звукового давления не менее 25 дБ/c для временной характеристики FAST и от 3,4 до 5,3 дБ/c для временной характеристики Slow.

  • 8.3.8 Определение линейности и рабочего диапазона октавных и третъоктавных фильтров

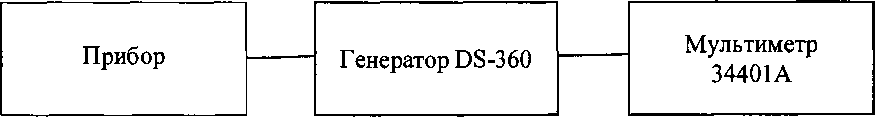

  • 8.3.8.1 Поверку проводить с использованием измерительной схемы, представленной на рисунке 1.

Поверку провести для октавных фильтров 31,5 Гц, 1000 Гц, 16000 Гц и третьоктав-ных фильтров 20 Гц, 1000 Гц, 20000 Гц.

  • 8.3.8.2 Генератор установить в режим стационарного синусоидального сигнала. Установить выходное напряжение (СКЗ) No = 0 дБ отн. 1 В, частоту 1000 Гц. Запустить измерения и через 10 с снять показания текущего УЗД Lo для октавного фильтра 1000 Гц.

  • 8.3.8.3 Увеличивать уровень сигнала генератора с шагом 1 дБ до достижения перегрузки. Через 10 с снять показания для октавного фильтра 1000 Гц.

  • 8.3.8.4 Уменьшать напряжение генератора по следующей схеме:

  • - С ШаГОМ 1 дБ - ДО урОВНЯ (Ыперегрузки-5 дБ)

  • - с шагом 5 дБ - до уровня «минус 105 дБ отн. 1 Вскз»

  • - с шагом 1 дБ - до уровня «минус 110 дБ отн. 1 Вскз»

При каждом переключении напряжения через 10 с снимать показания прибора Ц для октавного фильтра 1000 Гц, а также уровень напряжения генератора Nt.

  • 8.3.8.5 Рассчитать отклонение от линейности 6ЛИН по формуле (1):

йы = (Ьо ~    - (No - Nt).                      (5)

где i = 1,2,3 ..., Lo - опорное значение УЗД при показании генератора No ,   - по

казание прибора при уровне напряжения генератора ty.

Рассчитать диапазон линейности как разность между максимальным и минимальным значениями L[, при которых величина 8лин( не превышает по абсолютной величине 0,3 дБ.

  • 8.3.8.6 Повторить операции пп. 8.3.8.2-8.3.8.5 для октавных фильтров 31,5 Гц и 16000 Гц и третьоктавных фильтров 20 Гц, 1000 Гц, 20000 Гц.

  • 8.3.8.7 Результаты поверки считать положительными, если значения отклонения от линейности находятся в пределах ±0,3 дБ.

  • 8.3.9 Определение относительного затухания октавных и третьоктавных фильтров

  • 8.3.9.1 Генератор установить в режим стационарного синусоидального сигнала. Установить частоту сигнала генератора 1 кГц, значение сигнала генератора 5,0 Вскз- Нажать кнопку СБРОС, через 10 с еще раз СБРОС и через 10 с снять показания Lon в октавном фильтре 1000 Гц, затем повторить для третьоктавного фильтра.

  • 8.3.9.2 Для проверки октавного фильтра 1000 Гц вычислить частоту сигнала генератора fr, равную произведению точной среднегеометрической частоты fm фильтра (для октавных фильтров fm = 2x 1000 Гц,х = -6, ...,+4) на относительную частоту fr/fm в соответствии с таблицей 8. Установить на генераторе вычисленную частоту, нажать СБРОС, через 10 с еще раз нажать СБРОС и через 10 с снять показания Lfr для исследуемого октавного фильтра.

Таблица 8

Относительная частота fr/fm

Пределы относительного затухания для октавных фильтров, дБ

нижний предел

верхний предел

0,06250

+75,0

+оо

0,12500

+62,0

+оо

0,25000

+42,5

+оо

0,50000

+18,0

+оо

0,70711

+2,3

+4,5

0,77111

-0,15

+1,1

0,84090

-0,15

+0,4

0,91700

-0,15

+0,2

1,00000

-0,15

+0,15

1,09051

-0,15

+0,2

1,18921

-0,15

+0,4

1,29684

-0,15

+1,1

1,41241

+2,3

+4,5

2,00000

+18,0

+оо

4,00000

+42,5

+оо

8,00000

+62,0

+оо

16,0000

+75,0

+оо

8.3.9.3 Рассчитать по формуле (6) относительное затухание фильтра:

$Lf - Lfr ~ Lon >

(6)

где Lfr- затухание фильтра на относительной частоте fr/fm-> Lon ~ основное затухание.

  • 8.3.9.4 Для проверки третьоктавного фильтра 1000 Гц вычислить частоту сигнала генератора равную произведению точной среднегеометрической частоты fm фильтра (для X

третьоктавных фильтров fm = 2з • 1000 Гц,х = -17, ...,13) на относительную частоту f /fm в соответствии с таблицей 9. Установить на генераторе вычисленную частоту, нажать СБРОС, через 10 с еще раз нажать СБРОС и через 10 с снять показания Lfr для исследуемого третьоктавного фильтра.

Таблица 9

Относительная частота fr/fm

Пределы относительного затухания для третьоктавных фильтров, дБ

нижний предел

верхний предел

0,18400

+75,0

+оо

0,32578

+62,0

+оо

0,52996

+42,5

+оо

0,77181

+18,0

+оо

0,89090

+2,3

+4,5

0,91932

-0,15

+1,1

0,94702

-0,15

+0,4

0,97394

-0,15

+0,2

1,00000

-0,15

+0,15

1,02676

-0,15

+0,2

1,05594

-0,15

+0,4

1,08776

-0,15

+1,1

1,12246

+2,3

+4,5

1,29565

+18,0

+оо

1,88695

+42,5

+оо

3,06955

+62,0

+оо

5,43474

+75,0

+оо

  • 8.3.9.5 Рассчитать по формуле (1) относительное затухание третьоктавных фильтров.

  • 8.3.9.6 Результаты поверки считать положительными, если относительное затухание третьоктавных и октавных фильтров не превышает значений, указанных в таблицах 8 и 9.

  • 8.3.10 Определение рабочего диапазона частот в режиме узкополосного анализа и относительной погрешности измерений уровней напряжения гармонических сигналов

8.3.10.1 Определение рабочего диапазона частот проводить по схеме рисунка 2.

Рисунок 2

  • 8.3.10.2 Установить на приборе: частотная коррекция А, временная характеристика FAST. Подать сигнал с генератора на вход прибора. Установить частоту сигнала генератора 1000 Гц, значение напряжения 0,5 Вскз- Значение напряжения контролировать с помощью мультиметра. Отрегулировать значение напряжения генератора, чтобы добиться показаний прибора 94,0 дБ.

  • 8.3.10.3 Не меняя значение напряжения, изменить частоту согласно таблице 9. Значение отклонения частотной характеристики прибора определить по формуле (2).

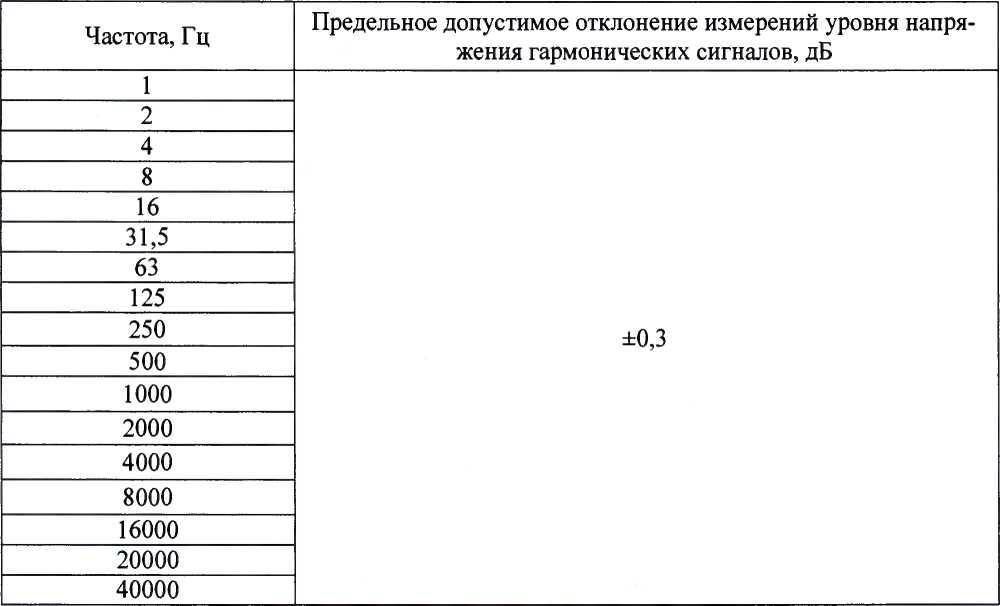

Таблица 10

  • 8.3.10.4 Результаты поверки считать положительными, если значения относительной погрешности измерений уровней напряжения гармонических сигналов не превышает ±0,3 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на прибор выдается свидетельство установленной формы.

  • 9.2 В случае отрицательных результатов поверки, поверяемый прибор к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

    А. С. Николаенко

    Т.Ю. Бабикова

Начальник отдела 340

ФГУП «ВНИИФТРИ»

Инженер отдела 340

ФГУП «ВНИИФТРИ»

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
