ГСИ. УСТРОЙСТВА ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ В ВЫСОКОВОЛЬТНОЙ СЕТИ I-TOR

Наименование

МП 04-264-2017

Обозначение документа

УНИИМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Директор ООО «АЙ-ТОР»

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Государственная система обеспечения единства измерений

УСТРОЙСТВА ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ В ВЫСОКОВОЛЬТНОЙ СЕТИ I-TOR

Методика поверки

МП 04-264-2017

с изменением № 2

г. Москва

2020

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

2 ИСПОЛНИТЕЛЬ

С.А. Засыпкин

3 ИЗМЕНЕНА

Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

4 ИСПОЛНИТЕЛЬ

А.В. Леонов

СОДЕРЖАНИЕ

Приложение А (обязательное). Форма протокола поверки устройств I-TOR

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на устройства измерения напряжения в высоковольтной сети I-TOR (далее - устройства), предназначенные для измерения и масштабного преобразования напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6, 10, 15, 20 и 24 кВ до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания высоковольтной развязки между высоковольтной сетью и приборами измерения, и устанавливает методы, средства и порядок проведения их первичной и периодической поверок.

Первичную поверку устройств выполняют до ввода в эксплуатацию и после ремонта.

Периодическую поверку выполняют в процессе эксплуатации устройств по истечении интервала между поверками.

Интервал между поверками - 8 лет.

(Измененная редакция, Изм. № 1)

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие документы:

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-2017 «Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 55194-2012 «Электрооборудование и электроустановки переменного тока на напряжения от 1 до 750 кВ. Общие методы испытаний электрической прочности изоляции»;

ГОСТ 12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;

ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем».

(Измененная редакция, Изм. № 1)

3 ОПЕРАЦИИ ПОВЕРКИ

При проведении первичной и периодической поверок устройств должны быть выполнены операции, указанные в таблице 1.

Если при проведении хотя бы одной из операций, указанных в таблице 1, будет получен отрицательный результат, то поверка прекращается до устранения обнаруженных несоответствий.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Подготовка к поверке

8

Да

Да

2 Внешний осмотр

9.1

Да

Да

3 Опробование

3.1 Проверка преобразования напряжения

9.2.1

Да

Да

3.2 Проверка работоспособности сигнализации

9.2.2

Да

Да

3.3 Проверка правильности обозначения контактных зажимов и выводов канала измерения напряжения

9.2.3

Да

Нет

4 Определение метрологических характеристик:

4.1 Определение погрешностей канала измерения напряжения

9.3.1

Да

Да

Таблица 1 {Измененная редакция, Изм. № 2)

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки устройств необходимо применять средства поверки, приведенные в таблице 2.

  • 4.2 Допускается применение средств поверки, отличающихся от приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик устройств с требуемой точностью.

Таблица 2 - Основные средства поверки

Номер пункта методики

Наименование и тип средства поверки, его метрологические и основные технические характеристики

9.2

Прибор для испытаний электрической прочности изоляции УПУ-10, испытания до 10 кВ

9.3, 9.4.4

Трансформатор напряжения измерительный лабораторный серии НЛЛ (6Л)3-24Л/3 кВ), кл.т. 0,1

9.3, 9.4

Прибор сравнения КНТ-05, абс. погр. 0,0005 % и 0,05'

9.3, 9.4.4

Магазин нагрузок трансформаторов напряжения МНТН 57,7/1; диапазон нагрузок (2,5 - 50) ВА при cos(p = 0,8 и UHOm = 57,7 В; 5 = ± 4%

Таблица 2 (Измененная редакция, Изм. № 1)

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1  К проведению поверки допускаются лица, изучившие руководство по эксплуатации устройств I-TOR, работающие в организации, аккредитованной на право поверки средств измерений электрических величин, и имеющие стаж работы по данному виду измерений не менее одного года.

  • 5.2 Поверка должна проводиться с участием не менее двух поверителей, имеющих удостоверения, подтверждающие право работы на электроустановках до и вьппе 1000 В, при этом один из них должен иметь группу по электробезопасности не ниже IV.

  • 5.3 При проведении периодической поверки на месте эксплуатации устройств I-TOR должны присутствовать работники объекта, на котором размещены поверяемые устройства I-TOR, имеющие опыт работы и право на подключение и отключение эталонных и поверяемых средств измерений в соответствии со схемой поверки.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1   При проведении поверки следует руководствоваться требованиями ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.3.019-80, Правилами технической эксплуатации электроустановок потребителей, Правилами по охране труда при эксплуатации электроустановок, а также требованиями безопасности на средства поверки, изложенными в их эксплуатационных документах.

  • 6.2 Перед проведением операций поверки средства измерений, подлежащие заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно быть произведено ранее других соединений, а отсоединение - после всех отсоединений.

  • 6.3 Все отключения и включения высокого напряжения должны проводиться соответствующим персоналом высоковольтного зала или электроэнергетического объекта в соответствии с программой проведения работ, утвержденной в установленном порядке.

  • 6.4 Перед производством любых переключений во вторичных цепях поверочной установки следует убедиться, что ток в первичной цепи отсутствует, а питание установки отключено. Отключение установки должно осуществляться коммутационным устройством до регулятора напряжения или непосредственно после него.

7 УСЛОВИЯ ПОВЕРКИ
  • 7.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура воздуха, °C                                                 25±10

  • - относительная влажность воздуха, %                                     30 - 80

  • - атмосферное давление, кПа                                           84-106

  • - отклонение частоты, Гц                                                  ±0,5

  • - отклонение напряжения от номинального значения, не более               ±5 %

  • - суммарный коэффициент гармонических составляющих напряжения в

канале измерения напряжения и в сети питания средств измерения, не более 5 % {Измененная редакция, Изм. № 2)

  • 7.2 Поверку для устройств I-TOR классов точности 0,5 на местах эксплуатации допускается проводить при температуре окружающего воздуха от +5 до +35 °C, и относительной влажности воздуха не более 80 % при 25 °C, при условии отсутствия осадков.

8 ПОДГОТОВКА К ПОВЕРКЕ
  • 8.1  На первичную поверку следует представлять устройства с документом, подтверждающим проверку электрической прочности изоляции в полном объеме, прошедшие приемо-сдаточные испытания и принятые отделом технического контроля предприятия-изготовителя.

  • 8.2 Перед поверкой средства поверки и поверяемое устройство должны быть выдержаны в условиях поверки не менее 2-х часов.

Средства поверки и поверяемое устройство должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

{Измененная редакция, Изм. № /)

9 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 9.1 Внешний осмотр

    • 9.1.1 При внешнем осмотре должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • - контактные зажимы или выводы первичной и вторичной цепей должны быть исправными и иметь маркировку, соответствующую ГОСТ 1983-2015;

  • - отдельные части устройств должны быть прочно закреплены;

  • - болт для заземления, если он предусмотрен конструкцией, должен иметь обозначение в соответствии с требованиями ГОСТ 2.702-2011;

  • - наружные поверхности устройств не должны иметь дефектов изоляции, загрязнений;

  • - должна быть табличка с маркировкой по ГОСТ 1983-2015;

  • - должно быть предусмотрено место для клеймения и (или) пломбирования.

  • 9.1.2 Результаты поверки по п. 9.1 считаются положительными, если устройства соответствуют требованиям п. 9.1.1. Устройства с отрицательными результатами проверок по данному пункту к дальнейшей поверке не допускаются. По результатам осмотра необходимо сделать соответствующую запись в протоколе поверки, рекомендуемая форма которого приведена в Приложении А.

  • 9.2 Опробование

    • 9.2.1 Проверка преобразования напряжения

Проверка преобразования напряжения производится путем приложения к измерительному компоненту полностью собранного устройства I-TOR переменного напряжения промышленной частоты величиной 80 и 120% от номинального, при подключенной на выходе устройства активной нагрузке 220 Ом, или при нагрузке 15 В-А с costp от 0,8 до 1,0, и поданном номинальном напряжении питания, параметры которого соответствуют требованиям п. 7.1 настоящей методики.

Проверка считается успешной, если на выходе канала преобразования напряжения появляется напряжение 46 и 69 В, соответственно, с погрешностью ±5 %.

(Измененная редакция, Изм. № 2)

  • 9.2.2 Проверка работоспособности сигнализации

Проверка работоспособности производится совместно с проверкой преобразования напряжения. При подаче номинального напряжения питания светодиод «Питание» должен загореться, при этом светодиод «Работа» гореть не должен. При приложении к измерительному компоненту переменного напряжения промышленной частоты величиной 80%, светодиод «Работа» должен загореться, и продолжать гореть при подъеме напряжения, приложенного к измерительному компоненту, вплоть до 120% от номинального значения фазного напряжения устройства.

Проверка считается успешной, если светодиоды загораются в указанной последовательности.

(Измененная редакция, Изм. № 2)

  • 9.2.3 Проверка правильности обозначения контактных зажимов и выводов канала измерения напряжения

    • 9.2.3.1 Проверку правильности обозначения контактных зажимов и выводов канала напряжения устройства проводят совместно с операцией определения погрешностей канала измерения напряжения.

(Измененная редакция, Изм. № 2)

Для этого в соответствии с ГОСТ 8.216-2011 собирают схему, приведенную на рисунке 1.

G- источник высокого напряжения; ТУэ - эталонный трансформатор; Ri - нагрузочное устройство эталонного трансформатора; TVx - поверяемое устройство I-TOR; R2 -нагрузочное устройство канала напряжения устройства I-TOR; РУд - прибор сравнения; PF -частотомер.

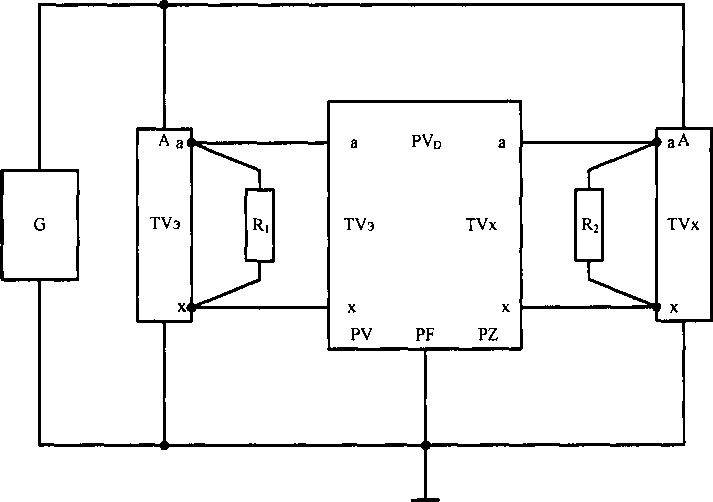

Рисунок 1 - Схема поверки канала измерения напряжения методом сличения с эталонным трансформатором напряжения

  • 9.2.3.2 В случае правильной маркировки выводов на приборе сравнения напряжений можно определить соответствующие значения погрешностей канала измерения напряжения поверяемого устройства I-TOR.

При неправильном обозначении контактных зажимов и выводов или неисправности поверяемого устройства I-TOR срабатывает защита в приборе сравнения.

  • 9.2.3.4 Устройства I-TOR с отрицательными результатами проверок по данному пункту к дальнейшей поверке не допускаются.

  • 9.3 Определение метрологических характеристик

    • 9.3.1 Определение погрешностей канала измерения напряжения

      • 9.3.1.1 Определение погрешностей канала измерения напряжения устройства I-TOR (TVx) проводят методом сличения его с эталонным трансформатором напряжения (ТУэ) посредством использования прибора сравнения (РУд) по схеме, представленной на рисунке 1.

(Измененная редакция, Изы. № 1)

  • 9.3.1.2 Погрешности канала измерения напряжения устройства I-TOR определяют:

  • - при значениях первичного напряжения, равных 80, 100 и 120 % от номинального значения по ГОСТ 1983-2015;

  • - при значениях полной мощности, отдаваемой поверяемым устройством I-TOR в цепь нагрузки вторичных цепей, равных 25-SHom'(UiIUihom)2' и SHom'(UiIU1hom')2 (при номинальном коэффициенте мощности), для каждого значения напряжения, где SH0M -номинальное значение мощности канала напряжения устройства I-TOR, В-А;

(Измененная редакция, Изм. № 1)

  • - при номинальном значении частоты поверяемого устройства;

  • - при номинальном значении напряжения питания поверяемого устройства. (Измененная редакция, Изм. № 2)

  • 9.3.1.3 Погрешности канала измерения напряжения устройства I-TOR определяют при увеличении или при уменьшении напряжения.

(Измененная редакция, Изм. № 2)

  • 9.3.1.4 Поверку проводят в следующей последовательности:

  • - собирают схему согласно рисунку 1;

  • - эталонный трансформатор (делитель) напряжения подключают к прибору сравнения проводниками сопротивлением не более 0,06 Ом;

  • - устанавливают на нагрузочном устройстве R.2 поверяемого канала измерения напряжения устройства I-TOR значение мощности, равное 0,25’Shom;

(Измененная редакция, Изм. № 2)

  • - включают источник высокого напряжения G, устанавливают на его выходе значения напряжений Ui в соответствии с п. 9.3.1.2;

  • - напряжение Ui контролируют вольтметром PV;

  • - контроль частоты осуществляют частотомером PF;

  • - контроль формы кривой осуществляют измерителем нелинейных искажений PZ;

  • - проводят измерения прибором сравнения;

  • - устанавливают на нагрузочном устройстве поверяемого канала значение мощности нагрузки, равное Shom, и выполняют все указанные выше операции;

  • - вычисляют относительную погрешность канала измерения напряжения устройства I-TOR SU,_T0R, %, и его абсолютную угловую погрешность Д0/%од, мин, при учете значений погрешностей эталонного трансформатора по формулам:

№,.ГО,=№„СЭ.;                     (2)

^1-TOR = ^ПС + ^эт >                     (3)

где SUnc - отсчет по шкале погрешности коэффициента масштабного преобразования напряжения (погрешности напряжения) прибора сравнения, в процентах, полученный только при увеличении или только при уменьшении напряжения, или среднее арифметическое значение отсчетов, полученных при увеличении и уменьшении напряжения;

ипс ' отсчет по шкале погрешности угла фазового сдвига напряжения (угловой погрешности) прибора сравнения, в радианах (сантирадианах) или минутах, полученный только при увеличении или только при уменьшении напряжения, или среднее арифметическое значение отсчетов, полученных при увеличении и уменьшении напряжения;

8U3m - значение погрешности напряжения, в процентах, эталонного трансформатора напряжения, указанное в свидетельстве о его поверке;

Д&^ - значение угловой погрешности, в радианах (сантирадианах) или минутах, эталонного трансформатора напряжения, указанное в свидетельстве о его поверке.

(Измененная редакция, Изм. № 1)

  • 9.3.1.5 Устройства I-TOR считают прошедшими поверку, если значения погрешностей, определенные при поверке, не превышают допускаемых погрешностей, соответствующих классу точности 0,5, установленных в ГОСТ 1983-2015 и приведенных в таблице 3. Результаты всех измерений погрешностей канала измерения напряжения устройств I-TOR заносят в протокол поверки.

(Измененная редакция, Изм. № 1)

Таблица 3 - Пределы допускаемых погрешностей канала измерения напряжения

Напряжение,

% от номинального

Нагрузка выхода, В-А

Пределы допускаемой погрешности

напряжения    ,

%

угловой

80

0,25'Shom

±0,5

±20

Shom

100

0,25 "Shom

Shom

120

0,25 ’Shom

Shom

Таблица 3 (Измененная редакция, Изм. № 1)

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии или оттиском клейма о поверке в паспорте на устройство.

{Измененная редакция, Изм. № 2)

  • 10.2 При отрицательных результатах поверки вместо свидетельства о поверке выдается извещение о непригодности согласно требованиям НД Федерального агентства по

техническому регулированию и метрологии.

Рогожин С.Ю.

Леонов А.В.

(Измененная редакция, Изм. № 2)

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

(обязательное)

(Измененная редакция, Изм. № 2)

ПРОТОКОЛ ПОВЕРКИ №________

от “_____”____________________20 г.

Средство измерения:

Устройство измерения напряжения в высоковольтной сети I-TOR- -U-   - У2-

Предприятие-изготовитель

Принадлежит

Заводской номер

Год изготовления

Номинальные параметры:

Номинальное первичное напряжение

Номинальное вторичное напряжение Номинальная мощность нагрузки Класс точности

Номинальная частота

Номинальное напряжение питания БОИ

U1 ном =________

U2HOM =_______

ShOM = _______

КТ = 0,5;

{"ном ~ 50 Гц; Плит НОМ = 220 В.

ВА;

Методика поверки: МП 04-264-2017 с изменением № 2 «ГСИ. Устройства напряжения в высоковольтной сети I-TOR. Методика поверки»

Условия проведения поверки:

  • - температура воздуха, °C:

  • - относительная влажность воздуха, %:

  • - атмосферное давление, кПа:

  • - отклонения частоты, не более, Гц

  • - отклонение напряжения от номинального значения, не более, %

  • - суммарный коэффициент гармонических составляющих напряжения в канале измерения напряжения и в сети питания средств измерения, не более, %

измерения

Средства поверки:

Наименование, тип, регистрационный номер (для эталона)

Зав. номер СИ

Действительно до (свидетельство о поверке, свидетельство об аттестации эталона)

Номер свидетельства о поверке, свидетельства об аттестации эталона

  • 1. Результаты внешнего осмотра:

соответствует / не соответствует

ненужное зачеркнуть

  • 2. Результаты опробования:

проверка преобразования напряжения        соответствует / не соответствует

ненужное зачеркнуть

проверка работоспособности сигнализации соответствует / не соответствует

ненужное зачеркнуть

проверка правильности обозначений контактных зажимов и выводов канала напряжения

(Выполняется при первичной поверке)

соответствует / не соответствует

ненужное зачеркнуть

  • 3. Результаты определения метрологических характеристик:

3.1. Определение погрешностей канала измерения напряжения

U1/U1hom> %

S, В А

Отсчетные данные прибора сравнения

Погрешность эталонного трансформатора напряжения

Погрешность канала измерения напряжения с учетом (без учета) погрешности эталонного трансформатора напряжения

Погрешность канала измерения напряжения допустимая

5Unc

Д9ипс

8U3T

деиэт

8Ui-tor

Д6и1-тоя

доп

Д0идоп

%

МИН

%

МИН

%

МИН

%

МИН

80

0,25'Shom

Shom

100

0,25'Shom

Shom

±0,5

±20

120

0,25'Shom

Shom

Погрешность канала измерения напряжения с учетом погрешности эталонного трансформатора напряжения: 5Ui-tor = 8Unc + 8иэт,; A6ui-tor=ДОипс + ДОиэт

Погрешность канала измерения напряжения без учета погрешности эталонного трансформатора напряжения:

3Ul-TOR ~ SUnci A0ui-tor = A0Unc

Заключение: на основании результатов первичной/периодической поверки устройства

ненужное зачеркнуть

измерения напряжения в высоковольтной сети I-TOR-__-U-__-У2-___№___________

признано годным /негодным к применению по назначению.

ненужное зачеркнуть

Знак поверки:

Поверитель

ПОДПИСЬ

Фамилия, имя и отчество

Организация, проводившая поверку:____________________

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
