Методика поверки «Газоанализаторы стационарные А-Тогаз G202» (Код не указан!)

Яншин

2015г.

Газоанализаторы стационарные А-Тогаз G202

Методика поверки

г. Москва 2015 г.

Настоящая методика поверки распространяется на газоанализаторы стационарные А-ТОГАЗ G202 с оптическими датчиками, для измерения объемной доли метана, пропана, н-бутана и других углеводородов, а также двуокиси углерода, и с электрохимическими датчиками, для измерения массовой концентрации кислорода, оксида углерода, сероводорода и аммиака, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками 1 год

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства поверки, указанные в таблице 2 и газовые

смеси (ГС), указанные в таблице 3.

Таблица 2 - средства поверки

Таблица 2 - средства поверки

Таблица 3 - технические характеристики ГС, используемых при поверке газоанализаторов

Таблица 3 - технические характеристики ГС, используемых при поверке газоанализаторов

Таблица 3 - технические характеристики ГС, используемых при поверке газоанализаторов

Примечания:

• 1. Изготовители и поставщики ГСО ПГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

• 2. ПНГ - поверочный нулевой газ.

• 3. Азот особой чистоты сорт 2-ой по ГОСТ 9293-74 в баллоне под давлением.

• 3.1  При проведении поверки должны соблюдаться требования безопасности, изложенные в руководстве по эксплуатации АКИР.413311.005 РЭ.

• 3.2  Должны выполняться требования техники безопасности в соответствии с действующими «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 3.3  Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

• 3.4  Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 4.1  При проведении поверки должны быть соблюдены следующие условия:

  20±5

  от 30 до 80 от 84,4 до 106,7 24±1,2

  0,5±0,1

• •  Температура окружающего воздуха, °C

• •  Относительная влажность окружающего воздуха, %

• •  Атмосферное давление, кПа

• •  Напряжение питания постоянным током, В

• •  Расход ГС, дм³/мин

• 5.1  Подготовить к работе эталонные средства измерений или вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.2  Проверить комплектность поверяемого газоанализатора в соответствии с разделом 1.3 руководства по эксплуатации АКИР.413311.005 РЭ - при первичной поверке.

• 5.3   Подготовить газоанализатор к работе в соответствии с разделом 2.1 руководства по эксплуатации АКИРА 13311.005 РЭ.

• 5.4  Выдержать ГС в баллонах под давлением и поверяемые газоанализаторы в помещении, в котором будет проводится поверка, в течении не менее 24ч.

• 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• •    Отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

• •    Наличие маркировки газоанализатора согласно требованиям раздела 1.6 руководства по эксплуатации АКИРА 13311.005 РЭ;

• •    Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует вышеперечисленным требованиям.

• 6.2  Опробование

При опробовании проводится проверка функционирования газоанализатор согласно разделу

• 2.1 руководства по эксплуатации АКИР.413311.005 РЭ.

Результат проверки функционирования считают положительным, если газоанализатор переходит в режим измерения и отсутствуют сигналы об отказах.

• 6.3  Подтверждение соответствия программного обеспечения

  • 6.3.1 Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которые было зафиксировано (внесено в банк данных) при испытаниях для целей утверждения типа.

  • 6.3.2 Для проверки соответствия ПО выполняются следующие операции:

• •    Проводят визуализацию идентификационных данных ПО газоанализатора (отображение номера версии ПО на дисплее индикатора и/или терминала (при наличии) при включении и/или по запросу через интерфейс RS-485/HART);

• •    Сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа) и приведенными в АКИР.413311.005 РЭ;

Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.

• 6.4  Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят по схеме, приведенной на рисунке А.1 Приложения А в следующей последовательности:

• 1) включают питание газоанализатора и прогревают его не менее 10 мин.

• 2) На вход газоанализатора подают ГСО ПГС (Таблица 3) в последовательности:

• •  №№1-2-3-2-1-3 при первичной поверке;

• •  №№1-2-3 при периодической поверке.

Время подачи каждой ГСО ПГС не менее 120с (при суммарной длине газовых линий не более 2м).

• 3) Фиксируют установившиеся показания при подаче ГСО ПГС по дисплею индикатора.

• 4) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в значения довзрывоопасной концентрации, %НКПР, проводят по формуле:

-д(%(об.д.)

(? = -*------х 100, (1)

Снкпр

где (f ^%(°^6л') - объемная доля определяемого компонента, указанная в паспорте i-й ГСО ПГС, %;

Снкпр - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ 30852.192002).

• 5) Значение основной абсолютной погрешности газоанализатора в i-ой точке поверки Ai, %НКПР, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

(2)

где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, рассчитанный по выходному аналоговому сигналу, довзрывоопасная концентрация, %НКПР, или объемная доля диоксида углерода, %.

С? - действительное значение содержания определяемого компонента в i-ой ГСО ПГС, довзрывоопасная концентрация. %НКПР, или объемная доля диоксида углерода, %.

• 6) Значение основной относительной погрешности газоанализатора в i-ой точке поверки 5i, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле:

5<^=£7?хЮ0    (3)

Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице Б.1 Приложения Б для соответствующего определяемого компонента.

• 7.1 Результаты поверки анализаторов заносят в протокол.

• 7.2 Положительные результаты поверки анализаторов оформляют выдачей свидетельства в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015г.).

• 7.3 Газоанализаторы, не удовлетворяющие требованиям настоящей инструкции, к эксплуатации не допускают. Газоанализаторы изымают из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

• 7.4 После ремонта анализаторы подвергают поверке.

  Начальник отдела ФГУП "ВНИИМС”



  Ш.Р. Фаткудинова

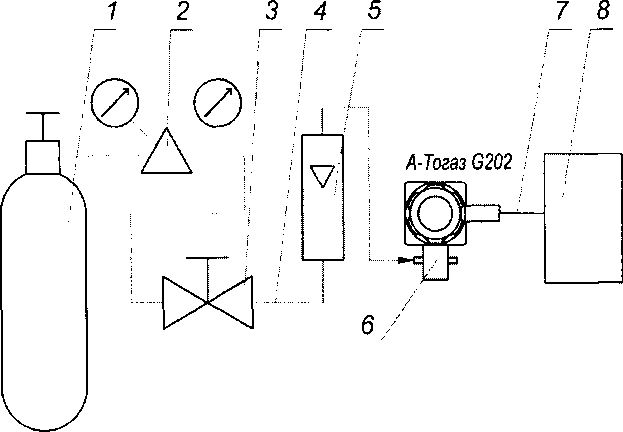

Схема подачи ГС на газоанализаторы стационарные А-Тогаз G202

1 - источник ГСО-ПГС (баллон или генератор);

2-редуктор баллонный (при использовании ПГС в баллонах под давлением)

• 3 - вентиль тонкой регулировки;

• 4 - трубка медицинская поливинилхлоридная;

4 -ротаметр или индикатор расхода;

• 6 - камера калибровочная № 1 для оптических газоанализаторов; (камера калибровочная № 2 для электрохимических газоанализаторы);

• 7 - кабель КВВГЭ 4 * 1,5 ГОСТ 1508-78 или аналогичный длиной не более 1 м;

• 8 - прибор комбинированный Ц4311 ТУ 25-04-3300-77.

Рисунок А.1 - Схема подачи ГСО ПГС на газоанализаторы при проведении поверки

8 Приложение Б

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов представлены в таблице Б.1.

Таблица Б. 1

Примечания:

1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

Таблица Б.2 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица Б.2 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
