    • УТВЕРЖДАЮ

    Заместитель директора по качеству ФГУП "ВНИИМС"

    __________________ Н.В. Иванникова "_____" ____________________ 2016 г.

    ДАТЧИКИ-ГАЗОАНАЛИЗАТОРЫ ДАХ-М Методика поверки ИБЯЛ.413412.005 МП

    С изменениями № 1 г. Москва 2016 г.

    Настоящая методика поверки распространяется на датчики-газоанализаторы ДАХ-М (в дальнейшем - газоанализатор) и устанавливает методику первичной (до ввода в эксплуатацию, после ремонта) и периодической поверки в процессе эксплуатации.

    Интервал между поверками - 1 год.

    1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

    Т а б л и ц а 1.1

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование:

    - проверка работоспособности

    6.2

    6.2.1

    Да

    Да

    3 Определение метрологических характеристик:

    • - определение основной погрешности;

    • - определение вариации показаний

    6.3

    6.3.1

    6.3.2

    Да

    Да

    Да

    Да *

    4 Проверка соответствия программного обеспечения:

    - проверка идентификационных данных программного обеспечения **

    6.4

    6.4.1

    Да

    Да

    П р и м е ч а н и я

    * Для газоанализаторов ДАХ-М-ХХ-ХН3-600 и ДАХ-М-ХХ^Н3-2000 не проводится.

    ** Проверку проводить для всех газоанализаторов, кроме:

    • - ДАХ-М-03/-04, так как в них программное обеспечение (ПО) отсутствует;

    • - ДАХ-М-07/-07Н, так как их конструкция исключает возможность несанкционированного влияния на ПО газоанализатора и измерительную информацию.

    • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

    2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1.

    Т а б л и ц а 2.1

    Номер пункта методики поверки

    Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (МХ) и основные технические характеристики средства поверки

    4.1; 6

    Барометр-анероид контрольный М-67, диапазон измерения от 81,3 до 105 кПа (от 610 до 790 мм рт. ст.), погрешность ± 0,1 кПа (± 0,8 мм рт. ст.);

    ТУ 25-04-1797-75

    4.1; 6

    Гигрометр психрометрический ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности от 5 до 7 %; диапазон измерения температуры от 15 до 40 °С, предел абсолютной погрешности ± 0,2 °С; ТУ 25-11.1645-84

    6.3

    Секундомер механический СОСпр-2б-2-000, емкость шкалы 60 с/60 мин, КТ 2;

    ТУ 25-1894.003-90

    6.2; 6.3

    Ротаметр с местными показаниями РМ-А-0,063 ГУЗ, КТ 4, верхний предел 0,063 м3/ч; ГОСТ 13045—81, 3 шт.

    6.2; 6.3

    Мультиметр В7-80, МЕРА.411189.001 ТУ

    6.2; 6.3

    Источник питания Б5-71/1м, диапазон выходного напряжения от 0,1 до 30 В;

    ТУ РБ 100694318.001-2001

    6.2; 6.3

    Вентиль точной регулировки ИБЯЛ.306577.002-05 *

    6.2; 6.3

    Зажим медицинский 1x2 зубый, зубчатый, прямой, ТУ 64-1-3220-79 *

    6.2; 6.3

    Трубка ТС-Т (тройник), ГОСТ 25336—82 *

    6.2; 6.3

    Трубка ПВХ 4х1,5; ТУ 2247-465-00208947-2006 *

    6.2; 6.3

    Трубка Ф-4Д 4х1,0; ГОСТ 22056—76 *

    6.2; 6.3

    Колпачок ИБЯЛ.753773.008-02 (для газоанализаторов ДАХ-М-01/-03/-04/-05/ -05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН) *

    6.2; 6.3

    Крышка ИБЯЛ.725322.002 (для газоанализаторов ДАХ-М-07/-07Н) *

    6.2; 6.3

    Сосуд ИБЯЛ.441411.001 (для увлажнения ПГС) *

    6.2; 6.3

    Генератор ГДП-102 ИБЯЛ.413142.002 ТУ для источника микропотока, относительная погрешность значений массовой концентрации ПГС, получаемых с генератора: ± 8 %, ± 9, ± 10, ± 12 % в зависимости от применяемого источника микропотока

    Продолжение таблицы 2.1

    Номер

    Наименование и тип основного или вспомогательного средства поверки;

    пункта

    обозначение нормативного документа, регламентирующего технические

    методики

    требования и (или) метрологические (МХ) и основные технические

    поверки

    характеристики средства поверки

    6.2; 6.3

    Источник микропотока H2S «ИМ03-М-А2»; (5,1 ± 0,9) мкг/мин, 30/35 °С; ИБЯЛ.418319.013 ТУ, 2 шт.

    6.2; 6.3

    Источник микропотока SO2 «ИМ05-М-А2»; (5,1 ± 0,9) мкг/мин, 30/35 °С;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока Cl2 «ИМ09-М-А2»; 7 - 15 мкг/мин, 30 °С; ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока Cl2 «ИМ09-М-А2»; 0,5 - 1,4 мкг/мин, 30 °С; ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока NO2 «ИМ01-О-Г2»; (2,55 ± 0,45) мкг/мин, 30 °С;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока НС1 «ИМ108-М-Е»; 7,5 мкг/мин, 30 °С;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока C2H5SH «ИМ07-М-А2»; 1,5 мкг/мин, 80 °С;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Установка газосмесительная 368УО-И2000 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.002

    6.2; 6.3

    Установка газосмесительная 368УО-И22 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.001

    6.2; 6.3

    Поверочные газовые смеси (ПГС) ТУ 6-16-2956-92, ТУ2114-001-00226247-2010 согласно приложению А

    • 2.2 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке, ПГС в баллонах под давлением, источники микропотока -действующие паспорта.

    • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

    3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 К поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413412.005 РЭ (для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/ -05ХН/-06/-06ТР/-06ТРХ-06ТРХН), руководство по эксплуатации часть 2 ИБЯЛ.413412.005 РЭ1 (для газоанализаторов ДАХ-М-07/-07Н) (в дальнейшем - РЭ) и прошедшие необходимый инструктаж.

    • 3.2 При работе с ПГС, содержание кислорода в которых превышает 23 %, жировое загрязнение газового тракта должно быть исключено.

    • 3.3 Помещение должно быть оборудовано вытяжной вентиляцией.

    • 3.4 В помещении запрещается пользоваться открытым огнем и курить.

    • 3.5 Требования безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. № 116.

    • 3.6 Сброс газа при поверке газоанализатора по ПГС должен осуществляться за пределы помещения.

    4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не

      оговариваются особо:

      - температура окружающего воздуха,

      ОС

      20 ± 5;

      - относительная влажность окружающего воздуха,

      %

      65 ± 15;

      - атмосферное давление,

      кПа

      101,3 ± 4,0

      (мм рт. ст.)

      (760 ± 30);

      - напряжение питания газоанализатора,

      В

      14,0 ± 0,5;

      - механические воздействия, наличие пыли,

      агрессивных

      примесей, внешние

    электрические и магнитные поля, кроме земного, должны быть исключены;

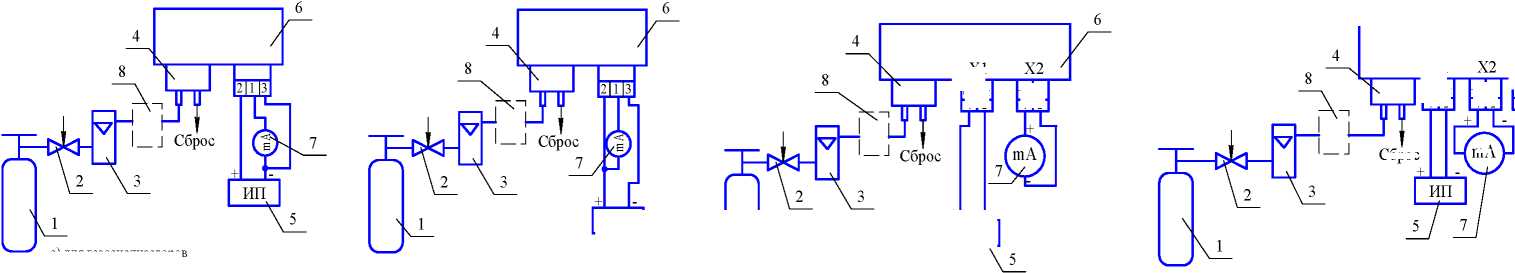

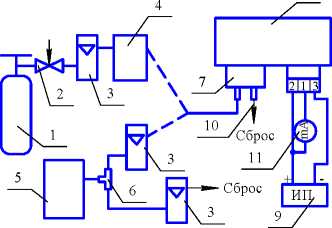

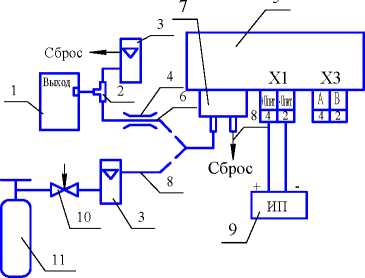

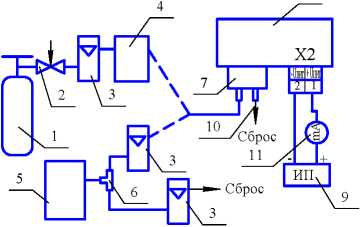

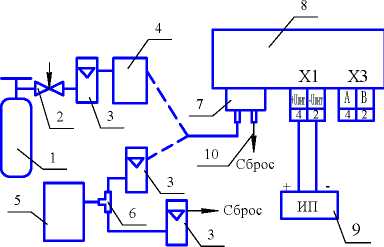

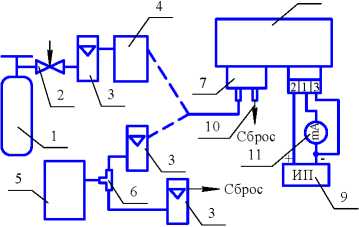

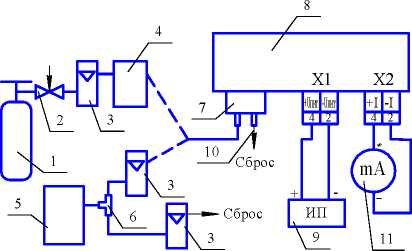

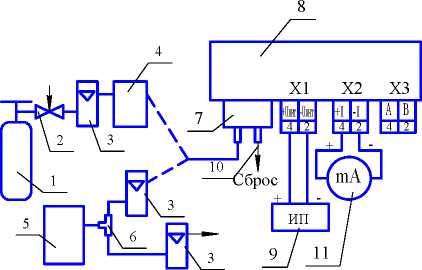

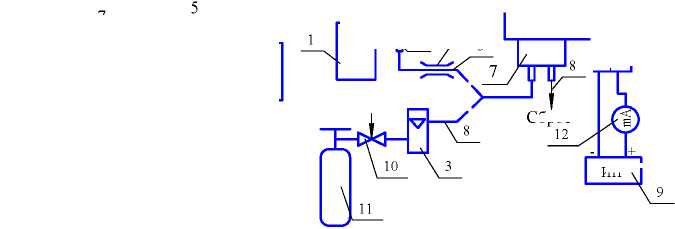

    - проверку газоанализатора по ПГС проводить по схемам, приведенным в приложении Б ;

    - схемы проверки газоанализатора по ПГС, необходимый расход ПГС и длительность их подачи, в зависимости от исполнения газоанализатора, согласно таблице 4.1, если не оговорено особо.

    П р и м е ч а н и е - Допускается изменение показаний в установившемся значении выходного сигнала, не превышающее 0,2 в долях от пределов допускаемой основной погрешности. Установившимся значением считать среднее значение выходного сигнала в течение 30 с после начала отсчета показаний.

    Т а б л и ц а 4.1

    Условное

    наименование газоанализатора

    Схема

    проверки по

    ПГС

    Расход

    ПГС, дм3/мин

    Время подачи ПГС, мин

    ПГС

    № 1

    ПГС

    № 2

    ПГС

    № 3

    ДАХ-М-ХХ-СО-200

    Рисунок Б.1

    (0,4 ± 0,1)

    3

    3

    3

    ДАХ-М-ХХ-СО-1500

    ДАХ-М-ХХ-О2-10

    ДАХ-М-ХХ-02-30

    ДАХ-М-06-02-25

    ДАХ-М-ХХ-H2S-40

    Рисунок Б.2

    (0,35 ± 0,05)

    3

    3

    3

    ДАХ-М-ХХ-1Ш15

    Рисунок Б.2

    (0,35 ± 0,05)

    5

    5

    5

    ДАХ-М-ХХ^О2-20

    ДАХ-М-ХХ-С12-25

    ДАХ-М-ХХ-С12-50

    Продолжение таблицы 4.1

    Условное

    наименование газоанализатора

    Схема

    проверки по

    ПГС

    Расход

    ПГС, дмз/мин

    Время подачи ПГС, мин

    ПГС

    № 1

    ПГС

    № 2

    ПГС

    № 3

    ДАХ-М-ХХ-ХСХ 10

    Рисунок Б.2

    (0,35 ± 0,05)

    5

    5

    5

    ДАХ-М-ХХ-^О4-20

    ДАХ-М-ХХ-НС1-30

    10

    10

    5

    ДАХ-М-ХХ-ЫНз-600

    Рисунок Б.з

    (0,4 ± 0,1)

    15

    10

    10

    ДАХ-М-ХХ-ЫНз-2000

    15

    15

    15

    ДАХ-М-ХХ-NO-IOO

    Рисунок Б.1

    (0,4 ± 0,1)

    5

    5

    5

    ДАХ-М-ХХ-ЫФ-200

    П р и м е ч ан и е - Для газоанализаторов ДАХ-М-ХХ-ХН3-600 и ДАХ-М-ХХ—ХН3—2000

    периодическую поверку проводить по схеме, приведенной на рисунке Б.1.

    5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    - ознакомиться с настоящей методикой поверки и РЭ;

    - выполнить мероприятия по обеспечению условий безопасности;

    - проверить наличие паспортов и сроки годности ПГС и источников микропотока;

    - выдержать газоанализатор, баллоны с ПГС, генератор ГДП-102 и установки для приготовления ПГС в помещении, в котором проводят поверку, в течение 24 ч;

    - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

    - установить газоанализатор в рабочее положение и подготовить его к работе и проведению поверки согласно разделу 2 РЭ;

    - провести перед определением метрологических характеристик корректировку нулевых показаний и чувствительности газоанализатора согласно разделу 3 РЭ.

    ВНИМАНИЕ!

    1 После проведения корректировки перед определением метрологических характеристик выдержать газоанализатор ДАХ-М-ХХ-О2-10 на ПГС № 1 в течение 15 мин, остальные газоанализаторы выдержать на атмосферном воздухе в течение 45 мин.

    2 Для газоанализаторов ДАХ-М-ХХ-Х113-6>00 и ДАХ-М-ХХ-Х113-2000 повторную подачу ПГС № 3 допускается проводить не ранее, чем через 30 мин после предыдущей во избежание повреждения (высыхания) электрохимического датчика.

    6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

    -  отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих

    на метрологические характеристики газоанализатора;

    -  наличие пломб;

    -  наличие маркировки газоанализатора, согласно разделу 1 РЭ;

    -   комплектность газоанализатора, согласно разделу 1 РЭ;

    -  исправность органов управления, настройки и корректировки;

    - наличие заземления газоанализатора, отсутствие следов ржавчины и окисления в местах подсоединения заземляющего проводника;

    -  наличие всех видов крепежа.

    П р и м е ч а н и е - Проверку комплектности газоанализатора проводят только при первичной поверке при выпуске из производства.

    • 6.1.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

    • 6.2 Опробование

      • 6.2.1 Проверка работоспособности

        • 6.2.1.1 Проверку работоспособности проводить согласно РЭ.

        • 6.2.1.2 Газоанализатор считается работоспособным, если требования РЭ выполняются.

    6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной погрешности

    • 6.3.1.1 При определении основной погрешности газоанализатора подавать ПГС в последовательности №№ 1—2—3—2—1—3 в течение времени, указанного в таблице 6.1.

    Т а б л и ц а 6.1

    Условное наименование

    газоанализатора

    Время подачи ПГС, мин

    № 1

    № 2

    № 3

    № 2

    № 1

    № 3

    ДАХ-М-ХХ-СО-200

    3

    3

    3

    3

    3

    3

    ДАХ-М-ХХ-СО-1500

    ДАХ-М-ХХ-О2-10

    ДАХ-М-ХХ-02-30

    ДАХ-М-06-02-25

    Продолжение таблицы 6.1

    Условное наименование

    газоанализатора

    Время подачи ПГС, мин

    № 1

    № 2

    № 3

    № 2

    № 1

    № 3

    ДАХ-М-ХХ-Н^-40

    3

    3

    3

    3

    3

    3

    ДАХ-М-ХХ-И^Н-5

    5

    5

    5

    5

    5

    5

    ДАХ-М-ХХ-С12-25

    5

    5

    5

    5

    15

    10

    ДАХ-М-ХХ-С12-50

    ДАХ-М-ХХ-ЫН3-600

    15

    10

    10

    10

    45

    10

    ДАХ-М-ХХ-ЫНз-2000

    15

    15

    15

    15

    25

    15

    ДАХ-М-ХХ^О2-20

    5

    5

    5

    5

    5

    5

    ДАХ-М-ХХ-ХСГ 10

    ДАХ-М-ХХ-НС1-30

    10

    10

    5

    5

    10

    5

    ДАХ-М-ХХ-№204-20

    5

    5

    5

    5

    15

    5

    ДАХ-М-ХХ-№0-100

    5

    ДАХ-М-ХХ-№0-200

    П р и м е ч а н и е - Для газоанализаторов ДАХ-М-ХХ-ХН3-600, ДАХ-М-ХХ-ХН3-2000 ПГС № 1

    подавать через сосуд ИБЯЛ.441411.001.

    • 6.3.1.2 В каждой точке проверки регистрировать показания газоанализаторов:

    • - по значению выходного сигнала постоянного тока для всех газоанализаторов, кроме ДАХ-М-06;

    • - по показаниям цифрового индикатора для всех газоанализаторов, кроме ДАХ-М-03/ -04/-07/-07Н.

    • 6.3.1.3 Пересчитать значения выходного сигнала постоянного тока Ij, мА, в измеренное значение содержания поверочного компонента в ПГС (показания газоанализатора) по формуле

    (6.1)

    где Ij - значение выходного сигнала постоянного тока газоанализатора, мА;

    I0 - начальный уровень выходного сигнала постоянного тока, равный:

    • - для газоанализаторов всех исполнений, кроме ДАХ-М-ХХ-ЫН3-600 - 4 мА;

    • - для газоанализатора ДАХ-М-ХХ-ЫН3-600:

    а) 4 мА при Ij от 0 до 12 мА включительно;

    б) 10 мА при Ij св. 12 до 20 мА;

    Kn - номинальный коэффициент преобразования, мА/(мг/м3) (мА/объемная доля, %; мА/объемная доля, млн-1) согласно разделу 1 РЭ (п.1.2).

    • 6.3.1.4 Значение основной абсолютной погрешности газоанализатора Л, мг/м3 (объемная доля, %; объемная доля, млн-1), в каждой точке проверки определить по формуле

    Л = П) - Сд,                                    (6.2)

    где П) - измеренное значение содержания поверочного компонента (показания газоанализатора) в j-ой точке проверки, мг/м3 (объемная доля, %; объемная доля, млн-1);

    Сд - действительное значение содержания поверочного компонента в точке проверки, указанное в паспорте на ПГС, мг/м3 (объемная доля, %; объемная доля, млн-1).

    • 6.3.1.5 Значение основной относительной погрешности 5, %, в каждой точке проверки определить по формуле

      nj- C Д

      • 100.

      (6.3)

    • 6.3.1.6 Результаты операции поверки положительные, если полученные значения основной погрешности газоанализатора в каждой точке проверки не превышают пределов, указанных в приложении В.

    • 6.3.2 Определение вариации показаний

    • 6.3.2.1 Определение вариации показаний проводить одновременно с определением основной погрешности на ПГС № 2.

    П р и м е ч а н и е - Для газоанализаторов ДАХ-М-ХХ-NH;,—600, ДАХ-М-ХХ-NH;—2000 при проведении периодической поверки определение вариации показаний не проводится.

    • 6.3.2.2 Значение вариации показаний ЬЛ, в долях от пределов допускаемой основной абсолютной погрешности, определять в точке проверки по формуле

    ЬЛ = Пбд- Пм .                                 (6.4)

    АД

    где ПБ (ПМ) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания поверочного компонента, мг/м3 (объемная доля, %; объемная доля, млн-1);

    Лд - предел допускаемой основной абсолютной погрешности, мг/м3 (объемная доля, %; объемная доля, млн-1).

    • 6.3.2.3 Значение вариации показаний Ь5, в долях от пределов допускаемой основной относительной погрешности, определять в точке проверки по формуле

    Ь5 = ПСБ ПМ -I»».                               (6*5)

    C д - 5Д

    где 5д - предел допускаемой основной относительной погрешности, %.

    • 6.3.2.4 Результаты операции поверки положительные, если полученные значения вариации показаний не превышают 0,5 в долях от пределов допускаемой основной погрешности.

    • 6.4 Проверка соответствия программного обеспечения

    • 6.4.1 Проверка идентификационных данных программного обеспечения

    • 6.4.1.1 Проверку проводить в следующей последовательности:

    - газоанализатор включить;

    - через несколько секунд на индикаторе отобразится номер версии ПО;

    - зарегистрировать номер версии ПО;

    - затем, через несколько секунд, отобразится значение цифрового идентификатора ПО;

    - зарегистрировать значение цифрового идентификатора ПО.

    • 6.4.1.2 Результаты операции поверки положительные, если зарегистрированные идентификационные данные соответствуют данным, указанным в РЭ.

    7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению, результаты поверки удостоверяют знаком поверки и (или) свидетельством о поверке, и (или) записью в руководстве по эксплуатации, заверяемой подписью поверителя и знаком поверки согласно «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

    • 7.2 При отрицательных результатах поверки газоанализатор к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в соответствии с «Порядком проведения поверки средств измерений, требованиями к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России от 2 июля 2015 г. № 1815.

    Приложение А

    (обязательное)

    Перечень ПГС, необходимых для поверки

    Т а б л и ц а А .1

    № ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого откло

    нения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-СО-200

    1

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,0001

    (1,2)

    ± 20

    ± (-2222^Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,0086

    (100)

    ± 5

    ± 2

    10465-2014

    3

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,0163

    (190)

    ± 5

    ± 2

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-СО-1500

    1

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,0001

    (1,2)

    ± 20

    ± (-

    2222^Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,060

    (700)

    ± 5

    ± 2

    10465-2014

    3

    СО-воздух

    объемная

    доля, % (мг/м3)

    0,120

    (1425)

    ± 5

    ± (-1,25-Х+2,125)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-H2S-40

    1

    Воздух сжатый кл.1 ГОСТ

    17433—80

    2

    H2S-eo3gyx

    мг/м3

    17

    ± 3 абс.

    ± 8

    *

    3

    H2S-eo3gyx

    мг/м3

    34

    ± 6 абс.

    ± 8

    *

    Газоанализаторы ДАХ-М-ХХ^О2-20

    1

    Воздух сжатый кл.1 ГОСТ

    17433—80

    2

    SO2-eo3gyx

    мг/м3

    10

    ± 3 абс.

    ± 8

    *

    3

    SO2-eo3gyx

    мг/м3

    17

    ± 3 абс.

    ± 8

    *

    Газоанализаторы ДАХ-М-ХХ-С12-25

    1

    Воздух сжатый кл.1 ГОСТ

    17433—80

    2

    С12-воздух

    мг/м3

    12

    ± 1 абс.

    ± 9

    *

    3

    С12-воздух

    мг/м3

    23

    ± 2 абс.

    ± 9

    *

    Продолжение приложения А

    Продолжение таблицы А.1

    № ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-С12-50

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    С12-воздух

    мг/м3

    23

    ± 2 абс.

    ± 9

    *

    3

    С12-воздух

    мг/м3

    45

    ± 5 абс.

    ± 9

    *

    Газоанализаторы ДАХ-М-ХХ-NI13 6>00 (первичная поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NH3-eo3gyx

    мг/м3

    200

    ± 32 абс.

    ± 20 абс.

    **

    3

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,071

    (500)

    ± 0,004 абс. (± 30 абс.)

    ± 0,003 абс. (± 20 абс.)

    7922-2001

    Газоанализаторы ДАХ-М-ХХ-NI13 600 (периодическая поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NH3-eo3gyx

    мг/м3

    200

    ± 32 абс.

    ± 20 абс.

    ХД2.706.138-

    ЭТ28

    3

    NH3-eo3gyx

    объемная доля, % (мг/м3)

    0,071

    (500)

    ± 0,004 абс. (± 30 абс.)

    ± 0,003 абс. (± 20 абс.)

    7922-2001

    Газоанализаторы ДАХ-М-ХХ-NI 13 2000 (первичная поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    N13-воздух

    мг/м3

    1000

    ± 160 абс.

    ± 100 абс.

    ***

    3

    N13-воздух

    мг/м3

    1800

    ± 288 абс.

    ± 180 абс.

    ***

    Газоанализаторы ДАХ-М-ХХ-№Н3-2000 (периодическая поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    N13-воздух

    мг/м3

    1000

    ± 160 абс.

    ± 100 абс.

    ХД2.706.138-

    ЭТ30

    3

    N13-воздух

    объемная доля, % (мг/м3)

    0,250

    (1800)

    ± 0,035 абс. (± 250 абс.)

    ± 0,015 абс. (± 110 абс.)

    7920-2001

    Газоанализаторы ДАХ-М-ХХ-О2-10

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    5,0

    ± 5

    ±(-0,156-Х+1,578)

    10465-2014

    3

    O2-N2

    объемная доля, %

    9,5

    ± 5

    ± 0,8

    10465-2014

    Продолжение приложения А

    Продолжение таблицы А.1

    № ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-06-О2-25

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    12,5

    ± 5

    ±(-0,03 -Х+1,1)

    10465-2014

    3

    O2-N2

    объемная доля, %

    23,5

    ± 4

    ±(-

    0,007^Х+0,64)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-О2-30

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    15,0

    ± 5

    ± (-0,03-Х+1,1)

    10465-2014

    3

    O2-N2

    объемная доля, %

    28,0

    ± 4

    ±(-

    0,007^Х+0,64)

    10465-2014

    Газоанализаторы ДЛХ-М-ХХ-ХО2 10

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NO2-воздух

    мг/м3

    5,0

    ± 1,5 абс.

    ± 8

    *

    3

    NO2-воздух

    мг/м3

    8,5

    ± 1,5 абс.

    ± 8

    *

    Газоанализаторы ДЛХ-М-ХХ-Х2О4-20

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NO2-воздух

    мг/м3

    8,5

    ± 1,5 абс.

    ± 8

    *

    3

    NO2-воздух

    мг/м3

    17

    ± 3 абс.

    ± 8

    *

    Газоанализаторы ДЛХ-М-ХХ-NO-IOO

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NO-N2

    объемная

    доля, млн-1

    40

    ± 20

    ± 5

    8736-2006

    3

    NO-N2

    объемная

    доля, млн-1

    80

    ± 20

    ± 5

    8736-2006

    Газоанализаторы ДЛХ-М-ХХ-NO 200

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NO-N2

    объемная доля, млн-1 (мг/м3)

    80 (100)

    ± 20

    ± 5

    8736-2006

    3

    NO-N2

    объемная доля, млн-1 (мг/м3)

    o' тг 00

    ± 10

    ± 4

    8737-2006

    Продолжение приложения А

    Продолжение таблицы А.1

    № ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого откло

    нения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-НС1-30

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    HCl-воздух

    мг/м3

    13

    ± 2,0 абс.

    ± 8

    ****

    3

    HCl-воздух

    мг/м3

    25

    ± 3,8 абс.

    ± 8

    ****

    Газоанализаторы ДАХ-М-ХХ-RSII 5

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    С2H5SH-

    воздух

    мг/м3

    2,1

    ± 0,35 абс.

    ± 9

    *

    3

    С2H5SH-

    воздух

    мг/м3

    4,3

    ± 0,7 абс.

    ± 9

    *

    П р и м е ч а н и я

    1 Поставщики ПГС:

    • -  ФГУП «СПО «Аналитприбор», Россия, 214031, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 31-12-42, факс (4812) 31-75-18;

    • -  ООО   «Мониторинг»,   г.   Санкт-Петербург,   Московский   проспект,   19,

    тел. (812) 315-11-45, факс (812) 327-97-76.

    2 * - ПГС, получаемые с генератора ГДП-102 с использованием источников микропотока ИБЯЛ.418319.013 ТУ.

    3 ** - ПГС, получаемые с установки газосмесительной 368УО-И22 для приготовления поверочных газовых смесей состава NH3 с воздухом ИБЯЛ.064444.001.

    4*** - ПГС, получаемые с установки газосмесительной 368УО-И2000 для приготовления поверочных газовых смесей состава NH3 с воздухом ИБЯЛ.064444.002.

    • 5 **** - ПГС, получаемые с генератора ГДП-102 с использованием источников микропотока ИМ108-М-Е, изготавливаемых ООО «Мониторинг», г. Санкт-Петербург.

    • 6 Х - значение содержания поверочного компонента, указанное в паспорте на ГСО-ПГС.

    Приложение Б

    (обязательное) Схемы проверки

    X1

    X1

    mA

    Сброс

    •Una

    ■Urn

    T

    T

    •I

    -I

    T

    т

    •Um

    ■Urn

    4

    +I

    -I

    4

    2

    A

    B

    4

    2

    а ) для г аз оанализаторов ДАХ- М ДАХ- М ДАХ- М ДАХ- М ДАХ- М ДАХ- М ДАХ- М ДАХ- М

    1  ИП. 1

    +

    г

    ИЦ |

    \ 5

    \ 1

    L

    0 1- С О- 2 00, ДАХ- М - 0 1- СО- 1 500, 0 1- О2 -30, ДАХ- М - 01- О 2 -10, 0 1- NO- 1 00, ДАХ- М - 0 1- NO- 2 00, 0 3- С О- 2 00, ДАХ- М - 0 3- СО- 1 500, 0 3- О2 -30, ДАХ- М - 03- О 2 -10, 0 3- NO- 1 00, ДАХ- М - 0 3- NO- 2 00, 0 1- NH 3 -600, ДАХ- М - 0 1- NH3 -2000, 0 3- NH 3 -600, ДАХ- М - 0 3- NH3 -2000

    X1

    Сброс

    •Um

    -Um

    4

    A

    B

    4

    2

    б ) для газ оанализ аторов

    ДАХ- М - 0 4- С О- 2 00, ДАХ- М - 0 4- С О - 1 500, ДАХ- М - 0 4- О 2 -30, ДАХ- М - 0 4- О2 -10, ДАХ- М - 0 4- NO- 1 00, ДАХ- М - 0 4- NO- 2 00, ДАХ- М - 0 4- NH 3 - 600, ДАХ- М - 0 4- NH 3 -2000

    X2

    ИП

    -Urn

    •Una

    2

    1

    в ) для газ оанализ аторов

    ДАХ- М - 0 5- СО- 2 00, ДАХ- М - 0 5- С О - 1 500, ДАХ- М - 0 5- О 2 -30,

    ДАХ- М - 0 5- О 2 -10, ДАХ- М - 0 5- NO- 1 00, ДАХ- М - 0 5- NO- 2 00,

    ДАХ- М - 0 5- NH 3 - 600, ДАХ- М - 0 5- NH 3 -2000;

    ДАХ- М - 0 5Х- СО- 2 00, ДАХ- М - 0 5Х- С О- 1 500, ДАХ- М - 0 5Х- О 2 - 30,

    ДАХ- М - 0 5Х- О 2 - 10, ДАХ- М - 0 5Х- NO- 1 00, ДАХ- М - 0 5Х- NO- 2 00,

    ДАХ- М - 0 5Х- NH 3 -600, ДАХ- М - 0 5Х - NH 3 -2000;

    ДАХ- М - 0 5ХН- С О- 2 00, ДАХ- М - 0 5ХН- СО- 1 500, ДАХ- М - 05ХН - О 2 -30, ДАХ- М ДАХ- М - 0 5ХН- О 2 -10, ДАХ- М - 0 5ХН- NO- 1 00, ДАХ- М - 05ХН- NO- 2 00, ДАХ- М ДАХ- М - 0 5ХН- NH 3 - 600, ДАХ- М - 0 5ХН- NH 3 -2000                 ДАХ- М

    ДАХ- М ДАХ- М

    г) для газ оанализаторов ДАХ- М ДАХ- М ДАХ- М ДАХ- М ДАХ- М

    0 6Т Р - С О- 2 00, ДАХ- М - 0 6Т Р- СО- 1 500, ДАХ- М - 0 6Т Р - О 2 - 30,

    0 6Т Р - О 2 -10, ДАХ- М - 0 6Т Р - NO- 1 00, Д АХ- М - 0 6Т Р - NO- 2 00,

    0 6Т Р - NH 3 -600, ДАХ- М - 0 6Т Р - NH 3 - 2000;

    0 6Т Р Х- СО- 2 00, ДАХ- М - 0 6Т Р Х- С О- 1 500, ДАХ- М - 0 6Т РХ- О 2 -30 0 6Т Р Х- О 2 -10, ДАХ- М - 0 6Т Р Х- NO- 1 00, ДАХ- М - 0 6Т РХ- NO- 2 00 0 6Т Р Х- NH 3 - 600, ДАХ- М - 0 6Т Р Х- NH3 -2000;

    0 6Т Р ХН- С О- 2 00, ДАХ- М - 0 6Т Р ХН- С О- 1 500,

    0 6Т Р ХН- О 2 - 30, ДАХ- М - 0 6Т Р ХН- О 2 -10,

    0 6Т Р ХН- NO- 1 00, ДАХ- М - 0 6Т РХН- NO- 2 00,

    0 6Т Р ХН- NH 3 -600, ДАХ- М - 0 6Т РХН- NH 3 - 2000

    д ) для газ оанализаторов

    ДАХ- М - 06- С О- 2 00, ДАХ- М - 0 6- СО- 1 500,

    ДАХ- М - 06- О 2 -30, ДАХ- М - 0 6- О 2 -25, Д АХ- М - 0 6- О2 -10,

    ДАХ- М - 0 6- NO- 1 00, ДАХ- М - 0 6- NO- 2 00,

    ДАХ- М - 0 6- NH 3 -600, ДАХ- М - 0 6- NH 3 -2000

    е) для газ оанализаторов

    ДАХ- М - 0 7- С О- 2 00, ДАХ- М - 0 7- С О- 1 500, ДАХ- М - 0 7- О 2 -30, ДАХ- М - 0 7- О2 -10, ДАХ- М - 0 7- NO- 1 00, ДАХ- М - 0 7- NO- 2 00, ДАХ- М - 0 7Н- С О- 2 00, ДАХ- М - 0 7Н- СО - 1 500, ДАХ- М - 0 7Н- О 2 - 30, ДАХ- М - 07Н- О 2 - 10, ДАХ- М - 0 7Н- NO- 1 00, ДАХ- М - 0 7 Н- NO- 2 00, ДАХ- М - 0 7- NH 3 - 600, ДАХ- М - 0 7- NH 3 -2000, ДАХ- М - 0 7Н- NH 3 -600, ДАХ- М - 0 7Н- NH 3 -2000

    • 1 - баллон с ПГ С ;

    • 2 - вентиль точной рег улировки ;

    3 - ротам етр ;

    4 - колпачо к или кры шка;

    5 - источник питания постоянного тока;

    6 - газ о анализатор;

    7 - м ультим етр В7- 8 0 ( в режим е изм ерения силы посто янного тока) ;

    8 - сосуд для увлажнения ( только для ДАХ- М - ХХ- NH 3 -600, ДАХ- М - ХХ- NH 3 -2000 при подаче ПГ С № 1) .

    Газ овые соединения вып олни ть трубкой ПВХ 4 х1,5;

    для ДАХ- М - ХХ- NH 3 -600, ДАХ- М - ХХ- NH3 -2000 - трубкой Ф- 4 Д 4х1,0.

    Рисунок Б .1 - Схем а проверки газ оанализаторов ДАХ- М - ХХ- С О- 2 00, ДАХ- М - ХХ- С О- 1 500, ДАХ- М - ХХ- О 2 -30, ДАХ- М - ХХ- О 2 -10, ДАХ- М - 0 6- О 2 - 25, ДАХ- М - ХХ- NO- 1 00, ДАХ- М - ХХ- NO- 2 00; газоанализаторов ДАХ- М - ХХ- NH 3 -600, ДАХ- М - ХХ- NH 3 -2000 ( при периодической поверке) по ПГ С

    ИБЯЛ.413412.005 МП

    Продолжение приложения Б

    5

    Сброс

    Сброс

    Выход

    Вы ход

    X1 X2

    mA

    Сброс

    Сброс

    mA

    Сброс

    +

    ч 3

    2-1

    А

    Сброс

    1

    Вы ход

    JT

    8

    2Гф

    1

    5

    U Uz

    ч 3

    4

    2

    / 6

    Сброс

    +"пит

    -"пит

    У

    У

    +I

    -I

    т

    У

    Сброс

    Выход

    [

    -ф

    т

    +"шт

    т т

    а) д ля газ оанализ аторов

    ДАХ- М-0 1-H 2 S-40, Д АХ-М -0 1-RSH-5, ДАХ-М-0 1- SO 2 -20,

    ДАХ- М- 0 1-Cl 2 -25, ДАХ- М- 0 1- Cl2 -50, ДАХ- М - 0 1- N0 2 -10, ДАХ- М-0 1-N 2 04 -20, ДАХ-М- 0 1-HCl-30, ДАХ-М-03-H 2 S-40,

    ДАХ- М- 0 3-RS H- 5 , ДАХ- М- 0 3-SO 2 - 20, ДАХ- М - 0 3- Cl 2 -25, ДАХ- М- 0 3-Cl 2 -50, ДАХ- М- 0 3-N0 2 -10, ДАХ- М- 0 3-N 2 O 4 - 20, ДАХ- М- 0 3-HCl- 30

    б ) для газоанализ аторов

    ДАХ- М- 0 4-H 2 S- 40, Д АХ- М -0 4- RS H- 5 , ДА Х- М - 0 4- SO 2 -20, ДАХ- М- 0 4-Cl 2 -25, ДАХ- М- 0 4- Cl2 -50, ДАХ- М - 0 4-N0 2 - 10, ДАХ- М- 0 4-N 2 O 4 - 20, Д АХ- М - 0 4-HCl-3 0

    в ) для газоан ализ аторов

    ДАХ- М-05-H 2 S-40, Д АХ-М -05-RSH-5, ДАХ-М-05-SO 2 -20,

    ДАХ- М- 0 5- Cl 2 -25, ДАХ- М- 0 5- Cl2 -50, ДАХ- М - 0 5-N0 2 -10,

    ДАХ- М- 0 5-N 2 O 4 - 20, ДАХ- М - 0 5-HCl-3 0; ДАХ- М - 0 5Х- H 2 S- 40,

    ДАХ- М- 0 5Х -RS H- 5, ДАХ- М - 0 5Х- SO 2 -20,

    ДАХ- М- 0 5Х -Cl 2 -25, ДАХ - М - 0 5Х- Cl2 -50, ДАХ-М - 05Х- N0 2 - 10,

    ДАХ- М- 0 5Х -N 2 O 4 -20, ДАХ- М- 0 5Х- HCl- 3 0, ДАХ- М- 0 5ХН- H 2 S-40, ДАХ- М- 0 5Х Н- R SH- 5 , ДАХ- М - 0 5ХН- SO 2 - 20, ДАХ- М - 0 5ХН- Cl 2 -25, ДАХ- М- 0 5Х Н- Cl 2 - 50, ДА Х- М - 05ХН^О 2 -10, ДАХ- М- 0 5ХН-Ы 2 O 4 -20, ДАХ- М- 0 5Х Н- HCl- 30

    г ) для газ оанализаторов

    ДАХ- М - 0 6Т Р -H 2 S- 40, Д АХ- М -0 6Т Р -RSH- 5 , ДАХ- М - 0 6Т Р- SO 2 - 20,

    ДАХ- М - 06Т Р -Cl 2 -25, ДАХ- М- 0 6Т Р- Cl 2 -50, ДА Х- М - 0 6Т Р -N0 2 - 10,

    ДАХ- М - 06Т Р -N 2 O 4 - 20, ДАХ- М - 0 6Т Р- HCl-3 0; ДАХ- М - 0 6Т РХ-H 2 S- 40, ДАХ- М - 06Т Р Х- RS H- 5 , ДАХ- М - 0 6Т РХ- SO 2 -20,

    ДАХ- М - 06Т Р Х- Cl 2 -25, ДАХ-М - 06Т Р Х- Cl 2 -50, ДАХ- М- 0 6Т Р Х-NO 2 -10, ДАХ-М-06ТРХ^ 2 04 -20, ДАХ-М^РХ^^, ДАХ-М-06ТРХН^ 2 S-40, ДАХ- М - 06Т Р ХН- RSH- 5 , ДАХ- М - 0 6Т Р ХН- S O 2 -20, ДАХ- М - 0 6Т Р ХН- Cl2 -25, ДАХ- М - 06Т Р ХН- Cl 2 -50, ДАХ- М - 06Т Р Х Н-NO 2 -10, ДАХ- М - 0 6Т РХН-N 2 С ДАХ- М - 06Т Р ХН- HCl- 3 0

    Сброс

    ч 3

    Вы ход

    4

    [

    “Чк ■

    Г~6

    X2

    Сброс

    ИП

    д ) для газ оанализ а торов

    ДАХ- М - 0 6- H 2 S- 4 0, ДАХ- М- 0 6-RS H- 5 , ДАХ- М - 0 6- SO 2 -20,

    ДАХ- М - 0 6- Cl 2 -25, ДАХ- М- 0 6-Cl 2 -50, ДАХ- М- 0 6-N0 2 -10,

    ДАХ- М - 0 6- N 2 O 4 -20, ДАХ- М - 0 6-HCl- 30

    -"пит

    +"пит

    2

    1

    -20,

    е ) для газ оанализ аторов

    ДАХ- М- 0 7-H 2 S- 4 0, Д АХ- М - 0 7- RS H- 5 , ДАХ- М - 0 7- S O 2 -20, ДАХ- М- 0 7-Cl2-25, ДАХ- М- 0 7- Cl2 -50, ДАХ- М - 0 7- N0 2 -10, ДАХ- М- 0 7-N 2 O 4 - 20, ДАХ- М - 0 7- HCl-3 0,

    ДАХ- М- 0 7Н- H 2 S- 4 0, ДАХ- М- 0 7Н- RS H- 5 , ДАХ- М - 0 7Н- SO 2 -20, ДАХ- М- 0 7Н-Cl 2 -25, ДАХ- М- 0 7Н-Cl 2 -50, ДАХ-М - 0 7H-N 0 2 -10, ДАХ- М- 0 7H-N 2 O 4 - 20, ДАХ- М - 0 7Н- HCl- 30

    1 - генератор Г ДП- 1 02 с источн и ками микропотока H 2 S, SO 2 , Cl2 , NO2 , RSH, HCl;

    2 - тройник ( стеклянный или и з н ержавею щ ей стали) ;

    3 - ротаметр ;

    • 4 - з ажим;

    • 5 - г азоанализатор;

    • 6 - трубка Ф - 4 Д 4х1,0 ( длина 1,5 м) ;

    • 7 - колпачок и ли крышка ;

    • 8 - трубка П ВХ 4х1,5;

    • 9 - источник питания постоянного тока;

    • 10 - венти ль точной регулировки;

    11 - баллон с ПГ С ;

    12 - м ультиметр В 7- 8 0 ( в режиме изм ерения силыпостоянного тока ) .

    Расход ПГ С через газоан ализатор устан овить с помощью зажи ма так и м образ ом, чтобы разность показ а ний расхода с генератора и ротам етра составляла (0,35 ± 0,05) дм 3 / м ин.

    Рисунок Б .2 - С хема проверки газ оанализаторов ДАХ- М - ХХ- H2 S- 4 0, ДАХ- М - ХХ- R S H- 5 , ДАХ- М - ХХ- SO 2 -20, ДАХ- М - ХХ- C l2 -25, ДАХ- М - ХХ- Cl2 -50, ДАХ- М - ХХ- N0 2 -10, ДАХ- М - ХХ- N2 O 4 -20, ДАХ- М - ХХ- HCl- 3 0 по ПГ С

    ИБЯЛ.413412.005 МП

    Продолжение приложения Б

    8

    8

    а) для газоан али заторов

    ДАХ- М - 0 1- NH3 -600, ДАХ- М - 0 1- NH 3 -2000;

    ДАХ- М- 0 3- NH3 -600, ДАХ- М - 0 3- NH 3 -2000

    б ) для газоанализаторов

    ДАХ- М -04- NH 3 - 600, ДАХ- М - 0 4- NH3 -2000

    в) для газо ан ализато ро в

    ДАХ- М - 0 5- NH 3 - 600, ДАХ- М -05- NH 3 - 2000, ДАХ- М - 0 5Х- NH 3 - 600, ДАХ- М - 0 5Х- NH 3 - 2000, ДАХ- М - 0 5ХН- NH3 - 600, ДАХ- М- 0 5ХН- NH3 -2000

    г) для газоанализаторов ДАХ- М - 0 6- NH 3 - 600, ДАХ- М - 0 6- NH3 -2000

    8

    д) для газ о анализато ров

    ДАХ- М - 0 6Т Р - NH 3 - 600, ДАХ- М -06ТР- NH 3 - 2000, ДАХ- М - 0 6Т Р Х- NH3 -600, ДАХ- М - 06ТР Х- NH3 -2000, ДАХ- М - 0 6Т Р ХН- NH 3 - 600, ДАХ- М- 0 6ТРХН- NH 3 -200

    е) д ля газоанализаторов

    ДАХ- М -07- NH 3 - 600, ДАХ- М- 0 7- NH 3 - 2000;

    ДАХ- М -07Н- NH 3 - 600, ДАХ- М -07Н- NH3 -2000

    1 - б аллон с ПГ С;

    2 - вентиль точ н ой регули ро вки ;

    3 - ротам етр ;

    4 - сосуд ИБ ЯЛ .441411.001 (для увлажн ени я ПГ С № 1) , запо лненный н а половин у о бъем а дистиллирован н ой водой;

    5 - установка газосм есительная 368 УО- R 22 ИБ ЯЛ.064444.001 ( диапазон от 0 до 200 мг/м3 ) или устано вка газосм есительная 368УО- R2000 ИБ ЯЛ.064444.002 ( диапазон от 200 до 2000 мг/м 3 ) ;

    6 - трой н ик ( стеклянный и ли и з нержавею щ ей стали) ;

    7 - колпачо к или крыш ка;

    8 - газоанализатор ;

    9 - источни к п итания по стоянно го то ка;

    10 - трубка ПВХ 4 х1,5;

    11 - м ультиметр В 7- 8 0 ( в режиме и змерения силы п остоянного тока) .

    Газовые соедин ения вып олнить трубко й Ф- 4 Д 4 х1,0 ( длин а 1,5 м) .

    Примечание - До п ускается и спользовать в качестве со суда для увлажнения лю бое друг ое приспо собление, обеспечи вающее ув лажнени е воздуха до ( 65 ± 15) % при расходе ( 0,4 ± 0,1) дм3 / м ин.

    Рисунок Б .3 - Схема проверки газоанализаторов ДАХ- М -ХХ- NH 3 -600, ДАХ- М - ХХ- NH 3 - 2000 ( при п ервичной п оверке) по ПГ С

    ИБЯЛ.413412.005 МП

    Приложение В

    (обязательное)

    Метрологические характеристики газоанализатора

    Т а б л и ц а В .1

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДАХ-М-ХХ-СО-200

    Лд = ± 5 мг/м3

    от 0 до 20 мг/м3 включ.

    5д = ± 25 %

    св. 20 до 200 мг/м3

    ДАХ-М-ХХ-СО-1500

    Лд = ± 50 мг/м3

    от 0 до 200 мг/м3 включ.

    5д = ± 25 %

    св. 200 до 1500 мг/м3

    ДАХ-М-ХХ-H2S-40

    Лд = ± 2 мг/м3

    от 0 до 10 мг/м3 включ.

    Лд = ± (2 + 0,25^(Свх - 10)) мг/м3

    св. 10 до 40 мг/м3

    ДАХ-М-ХХ^Оз-20

    Лд = ± 2 мг/м3

    от 0 до 10 мг/м3 включ.

    Лд = ± (2 + 0,25^(Свх - 10)) мг/м3

    св. 10 до 20 мг/м3

    ДАХ-М-ХХ-С12-25

    Лд = ± 0,25 мг/м3

    от 0 до 1 мг/м3 включ.

    5д = ± 25 %

    св. 1 до 25 мг/м3

    ДАХ-М-ХХ-ЫНз-600

    Лд = ± 5 мг/м3

    от 0 до 20 мг/м3 включ.

    5д = ± 25 %

    св. 20 до 600 мг/м3

    ДАХ-М-ХХ-ЫН3-2000

    Лд = ± 50 мг/м3

    от 0 до 200 мг/м3 включ.

    5д = ± 25 %

    св. 200 до 2000 мг/м3

    ДАХ-М-ХХ-О2-30

    Лд = ± 0,9 %, объемной доли

    во всем диапазоне

    ДЛХ-М-ХХ-\О2 10

    Лд = ± 0,5 мг/м3

    от 0 до 2 мг/м3 включ.

    Лд = ± (0,5 + 0,17^(Свх - 2)) мг/м3

    св. 2 до 10 мг/м3

    ДАХ-М-ХХ-НС1-30

    Лд = ± 1,25 мг/м3

    от 0 до 5 мг/м3 включ.

    5д = ± 25 %

    св. 5 до 30 мг/м3

    ДАХ-М-ХХ-1Ш15

    Лд = ± 0,25 мг/м3

    от 0 до 1 мг/м3 включ.

    5д = ± 25 %

    св. 1 до 5 мг/м3

    ДАХ-М-ХХ-С12-50

    Лд = ± (2 + 0,15^ Свх) мг/м3

    во всем диапазоне

    ДАХ-М-ХХ-02-10

    Лд = ± (0,3 + 0,02-Свх) %, объемной доли

    во всем диапазоне

    ДАХ-М-ХХ-^04-20

    Лд = ± 0,5 мг/м3

    от 0 до 2 мг/м3 включ.

    Лд = ± (0,5 + 0,25^(Свх - 2)) мг/м3

    св. 2 до 20 мг/м3

    Продолжение приложения В

    Продолжение таблицы В.1

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДАХ-М-06-02-25

    Дд = ± 0,2 %, объемной доли

    от 0 до 6 %, объемной доли включ.

    Дд = ± 0,4 %, объемной доли

    св. 6 до 25 %, объемной доли

    ДАХ-М-ХХ-NO-IOO

    Дд = ± 3 млн-1, объемной доли

    от 0 до 10 млн-1, объемной доли включ.

    Дд = ± (3 + 0,Ь(Свх - 10)) млн-1, объемной доли

    св. 10 до 100 млн-1, объемной доли

    ДАХ-М-ХХ-№О-200

    Дд = ± 5 мг/м3

    от 0 до 50 мг/м3 включ.

    Дд = ± (5 + 0,Ь(Свх - 50)) мг/м3

    св. 50 до 200 мг/м3

    Лист регистрации изменений

    Изм.

    Номера листов (страниц)

    Всего листов (страниц) в документе

    Номер документа

    Подпись

    Дата

    изменен

    ных

    замененных

    новых

    анну-лированных

    23

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
