Государственная система обеспечения единства измерений

Анализаторы цифровых потоков Network Master Pro МТ1040А

Методика поверки

МТ1040А-2021 МП г. Москва

2021 г.

СОДЕРЖАНИЕ

Стр.

требованиям

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной, периодической поверки Анализаторов цифровых потоков Network Master Pro МТ1040А (далее - анализаторы).

  • 1.2 Применяемые для поверки анализаторов средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ, единиц измерения объемов цифровой информации.

  • 1.3 Поверку анализаторов осуществляют один раз в год метрологические службы, аккредитованные на данные виды работ.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

1. Подготовка к поверке и опробование средства измерений

8

да

да

2. Проверка программного обеспечения

9

да

да

3.   Определение   предела   допускаемой

относительной      погрешности     частоты

внутреннего задающего генератора

10.1

да

да

4. Определение диапазона и допускаемой относительной погрешности формирования пропускной способности канала передачи данных

10.2

да

да

5. Определение диапазона и абсолютной погрешности воспроизведения/измерения количества информации (объема данных)

10.3

да

да

6. Определение уровней мощности сигналов на оптических выходах*

10.4

да

да

7. Определение минимальной допустимой мощности на оптических входах*

10.5

да

да

8. Оформление результатов поверки

12

да

да

* Поверку проводят на оптических трансиверах (приемопередатчиках), имеющихся в комплекте поверяемого анализатора.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C....................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа......................................................................................100

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1  К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

  • 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые эквиваленты сети и используемые средства поверки.

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

ПОВЕРКИ
  • 5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

  • 5.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

  • 5.3  Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой точностью.

Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

10.1

Частотомер электронно-счётный 43-66, Полоса частот - 10 Гц...37,5 ГГц, погрешность измерения соответствует 41-2010,

Стандарт частоты рубидиевый 41-2010 - генератор 5МГц, погрешность не более 2-10’11

10.2

Измеритель количества информации ВЕКТОР-ИКИ-2016: диапазон формирования/измерений количества информации (объема данных) от 1 байт до 1 Тбайт, пределы допускаемой абсолютной погрешности формирования/измерений количества информации (объема данных) 0 байт.

10.3

Измеритель количества информации ВЕКТОР-ИКИ-2016: диапазон формирования/измерений количества информации (объема данных) от 1 байт до 1 Тбайт, пределы допускаемой абсолютной погрешности формирования/измерений количества информации (объема данных) 0 байт.

10.4, 10.5

Рабочий эталон единицы мощности оптического излучения в ВОСП РЭСМ-ВС, 800-1600 нм, от -60 до +3 дБм, ±0,2 дБ

Вспомогательные средства поверки

10.3

Комплекс измерительный ВЕКТОР-2019, скорости передачи - ЮМбит/с ... ЮГбит/с

Раздел 3

Измеритель влажности и температуры ИВТМ-7М: диапазон измерений влажности от 10 до 100 % диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой погрешности измерений влажности ± 2 %, пределы допускаемой погрешности измерений температуры ± 0,2 °C

Раздел 3

Барометр-анероид метеорологический БАММ-1: диапазон измерений абсолютного давления (80... 106) кПа ((600 до 800) мм рт. ст.); пределы допускаемой абсолютной погрешности измерений абсолютного давления ± 0,2 кПа (±1,5 мм рт. ст.)

Примечание - При проведении поверочных работ условия окружающей среды для средств поверки (рабочих эталонов) должны соответствовать требованиям, регламентируемым в их руководствах по эксплуатации.

  • 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019- 2017, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

  • 6.2 К выполнению операций поверки могут быть допущены только специалисты юридического лица или индивидуального предпринимателя, аккредитованного на проведение поверки в соответствии с действующим законодательством.

  • 6.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 Внешний осмотр

    • 7.1.1.  Внешний вид и комплектность проверить на соответствие данным, приведенным в руководстве по эксплуатации РЭ и в ПС на анализаторы.

При проведении внешнего осмотра проверить:

  • - соответствие комплектности анализатора;

  • - сохранность пломб;

  • - отсутствие внешних повреждений корпуса и ослабления элементов конструкции;

  • - сохранность органов управления;

  • - обеспеченность конструкции ограничением доступа к определенным частям средства измерений

  • 7.1.2. Результаты внешнего осмотра считать положительными при отсутствии видимых дефектов. В противном случае анализатор дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1  На поверку представляют анализаторы полностью укомплектованные в соответствии с ЭД.

  • 8.2 Во время подготовки к поверке поверитель знакомится с нормативной документацией на анализаторы и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

  • 8.3 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

  • 8.4 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - провести внешний осмотр анализатора, частотомера электронно-счётного 43-66, РЭСМ-ВС, ВЕКТОР-ИКИ-2016, проверку их комплектности и маркировки;

  • - подготовить анализатор и средства поверки к работе в соответствии с РЭ на них;

  • - проверить срок действия свидетельства о поверке на средства поверки;

  • 8.5 При опробовании проверить возможность включения и работы анализатора от внутренней аккумуляторной батареи и с использованием внешнего зарядного устройства от сети переменного тока.

Включить питание нажатием клавиши включения/выключения питания.

После включения контролировать загрузку программного обеспечения. Если загрузка программного обеспечения не завершается, то поверяемый анализатор неисправен и подлежит ремонту.

Проверить надёжность работы сенсорного экрана, возможность выбора режима работы, общих настроек, установки процесса тестирования.

В случае отрицательных результатов опробования поверяемый анализатор бракуется.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 9.1 Произвести идентификацию программного обеспечения поверяемого анализатора:

- проверить идентификационное наименование программного обеспечения (далее - ПО);

- проверить номер версии ПО;

Указанные проверки провести в соответствии с Р 50.2.077-2014.

  • 9.2  Результаты проверки считать положительными, если идентификационное наименование ПО, номер версии ПО соответствуют указанным в описании типа на Анализаторы цифровых потоков Network Master Pro МТ1040А.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение предела допускаемой относительной погрешности частоты внутреннего задающего генератора

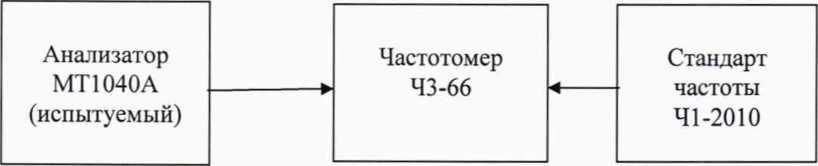

  • 10.1.1 Собрать схему, представленную на рисунке 1.

Рисунок 1

  • 10.1.2 Засинхронизировать частотомер 43-66 со стандартом частоты и времени 41-2010 подав сигнал частотой 5 МГц на частотомер.

  • 10.1.3 Установить испытуемый анализатор МТ1040А в режим генерации сигнала.

  • 10.1.4 Измерить частотомером частоту поступающего сигнала.

  • 10.1.5 Вычислить её относительную погрешность по формуле:

Fm3m—Fycr

6f =----—

FycT

где Fii3M - частота, измеренная частотомером, МГц

FycT - 1/8 от битовой скорости линии 25 GbE - 3.22265 ГГц - из РЭ МТ1040А. Результат испытания считать положительными, если 6f менее ±4,6-10’6

В случае отрицательных результатов поверяемый анализатор бракуется.

  • 10.2 Определение диапазона и допускаемой относительной погрешности формирования пропускной способности канала передачи данных.

  • 10.2.1 Соединить анализатор МТ1040А с ВЕКТОРОМ-ИКИ-2016.

  • 10.2.2 Поочередно переключать на МТ1040А скорости связи (Link) в режиме автосогласования скорости передачи: 10BASE-T, 100BASE-TX, 1000ВASE-T, 10GBASE-T. Сравнить полученные на ВЕКТОР-ИКИ-2016 результаты с заданными на МТ1040А. Совпадение результатов является подтверждением работы прибора в заданном диапазоне.

  • 10.2.3 Для определения допускаемой относительной погрешности формирования пропускной способности канала передачи данных соединить анализатор МТ 1040А с ВЕКТОРОМ-ИКИ-2016 в режиме автосогласования скорости передачи 100 Мбит/с.

  • 10.2.4 На анализаторе МТ1040А установить следующие параметры:

  • - размер кадра 1518 байт

  • - продолжительность теста 100с

  • 10.2. 5 Запустить генерацию сигнала.

  • 10.2.6 По истечении теста, по полученным результатам вычислить максимальную относительную погрешность 6П по формуле:

6П-ГуСТ'5/Ш<ЫГ'{100<-

К

где FycT - 1/8 от битовой скорости линии 25 GbE - 3.22265 ГГц - из РЭ МТ1040А, Ofmax - предел допускаемой относительной погрешности частоты внутреннего задающего генератора - ±4,6-1 О't - время измерения (100 с.)

К- количество информации, зафиксированной ВЕКТОР-ИКИ-2016, бит

К= N • В•8

N- количество кадров, полученных ВЕКТОР-ИКИ-2016,

В - размер кадра (1518 байт).

Результаты измерения считать положительными, если полученное максимальное значение относительной погрешности пропускной способности канала передачи не превышает ±1%.

В случае отрицательных результатов поверяемый анализатор бракуется.

  • 10.3 Определение диапазона и предела допускаемой абсолютной погрешности измерений количества принятой информации (объема данных).

Проверяется погрешность измерения анализатором количества информации на соответствие приказу № 277 Минкомсвязи России. Для этого необходимо выполнить следующие действия.

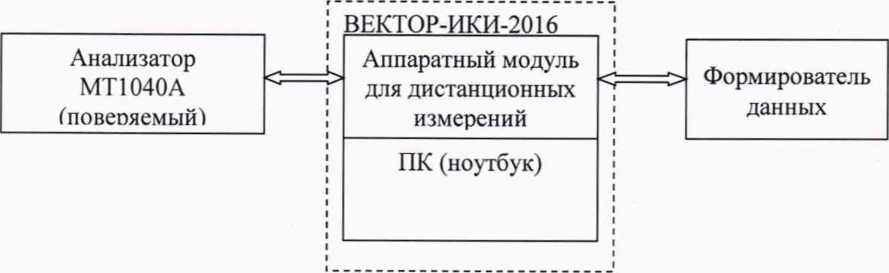

  • 10.3.1 Собрать схему, представленную на рисунке 2.

Рисунок 2

В качестве формирователя используется Комплексы измерительные ВЕКТОР-2019 или другое аналогичное оборудование при условии обеспечения возможности генерировать и передавать IP-трафик 3-го уровня.

  • 10.3.2 Подготовить формирователь данных для проведения измерений

  • 10.3.3 Включить формирователь данных и подготовить его к работе в соответствии с руководством по эксплуатации. Установить в формирователе данных режим работы с IP-трафиком 3-го уровня, работу с электрическим сигналом в режиме автосогласования скорости передачи.

  • 10.3.4 Выйти в окно отображения информации на линии связи.

  • 10.3.5 Подготовить ВЕКТОР-ИКИ-2016 для проведения измерений

  • 10.3.6 С помощью манипулятора ноутбука навести курсор на иконку “Вектор-ИКИ” в меню “Пуск” ОС Windows (рисунок 3) и запустить программу.

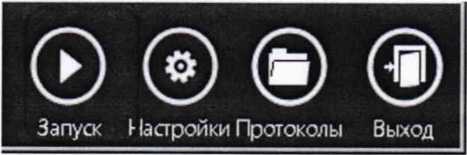

    Рисунок 3

    Главное окно программы ВЕКТОР-ИКИ-2016 после загрузки показано на рисунке 4.

    Рисунок 4

  • 10.3.7 Включить режим IP-монитор.

  • 10.3.8 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Запуск” для начала проведения измерения (рисунок 5). В левом нижнем углу дисплея ВЕКТОР-ИКИ-2016 должно отобразиться «Принято О Б (0 шт).

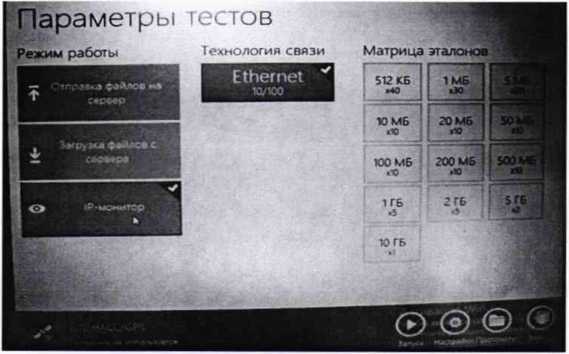

Рисунок 5

  • 10.3.9 Провести измерение в следующей последовательности.

  • 10.3.9.1 Стартовать трафик в формирователе данных. Остановить трафик в формирователе данных, когда испытуемый анализатор насчитает примерно 70 миллионов байт.

  • 10.3.9.2 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму «Стоп»

  • 10.3.9.3 Остановить в поверяемом анализаторе измерение.

  • 10.3.9.4 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму «Просмотр» - рисунок 6. Откроется окно с результатами измерений, аналогичное изображённому на рисунке 7.

Перезапуск Назад Просмотр Протоколы Выход

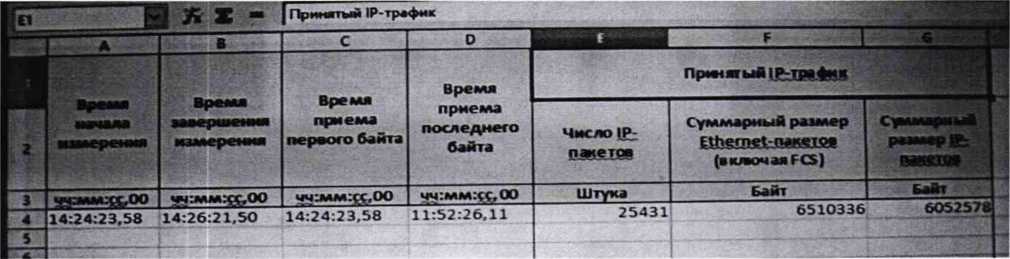

Рисунок 6

Рисунок 7

  • 10.3.10 Сравнить показание Rx байт (в подокне —> «L2 LinkCounts» на испытуемом анализаторе и показание суммарного размера Ethemet-пакетов, подсчитанное ВЕКТОР-ИКИ-2016.

Результаты испытания считать положительными, если значения абсолютной погрешности измерения количества байт находятся в пределах:

для диапазона измерений К< 100 кбайт ±10 байт

для диапазона К> 100 кбайт ± 1 -Ю"4 К байт, где К - измеренное значение количества байт.

  • 10.3.10.1 Проверить работу в заданном диапазоне измерений объема данных.

  • 10.3.11 Повторить пункты 10.3.2......10.3.8

  • 10.3.12 Стартовать трафик в формирователе данных. Остановить трафик в формирователе данных, когда испытуемый анализатор насчитает не менее Ю10 байт. Получение данного результата является подтверждением работы прибора в заданном диапазоне.

  • 10.4 Определение уровней мощности сигналов на оптических выходах

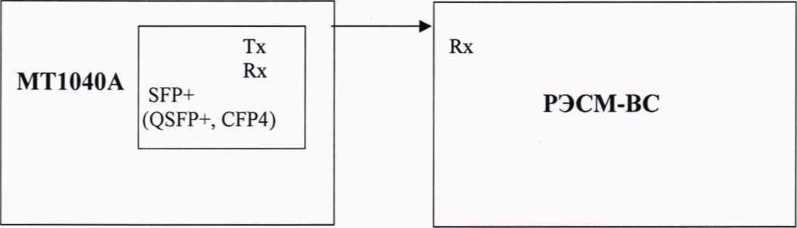

  • 10.4.1 Собрать схему, представленную на рисунке 8.

Рисунок 8.

  • 10.4.2 Выполнить следующие действия.

  • 10.4.2.1 Определить параметры оптических трансиверов, входящих в комплект поверяемого анализатора. Вставить оптические трансиверы (или некоторые, если их много) в соответствующие гнёзда анализатора.

  • 10.4.2.2 Поверяемый анализатор установить в режим генерации измерительного сигнала, соответствующего одному из используемых трансиверов.

  • 10.4.2.3 Включить излучение лазера.

  • 10.4.2.4  Измерить величину мощности оптического излучения включенного оптического выхода.

  • 10.4.2.5 Выключить излучение лазера.

  • 10.4.2.6 Поверяемый анализатор установить в режим генерации измерительного сигнала, соответствующего другому вставленному трансиверу.

  • 10.4.2.7 Выполнить для этого трансивера пп 10.4.2.3... 10.4.2.5.

  • 10.4.2.7 При наличии в комплекте количества трансиверов большего количества гнёзд, заменить в поверяемом тестере трансиверы и выполнить пп. 10.4.2.2... 10.4.2.7.

  • 10.4.3 Результаты поверки считать положительными, если измеренные значения уровней мощности Рвых на оптических выходах (на выходах трансиверов), находятся в пределах, приведенных в технической документации на трансиверы, входящие в комплект поверяемого анализатора.

В противном случае поверяемый анализатор бракуется.

10.5 Определение минимальной допустимой входной мощности на оптических входах

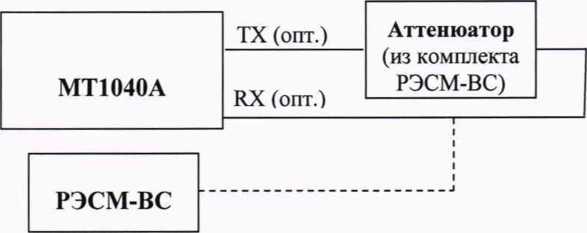

  • 10.5.1 Собрать схему, представленную на рисунке 9.

Рисунок 9

  • 10.5.2 Выполнить следующие действия.

  • 10.5.2.1 Определить параметры оптических трансиверов, входящих в комплект поверяемого анализатора. Вставить оптические трансиверы (или некоторые, если их много) в соответствующие гнёзда анализатора.

  • 10.5.2.2 Поверяемый анализатор установить в режимы генерации и приёма соответствующего оптического измерительного сигнала согласно руководству по эксплуатации.

  • 10.5.2.3 На оптическом аттенюаторе установить затухание, при котором приёмник Rx показывает отсутствие сигнала. Затем сделать такое уменьшение затухания аттенюатора, при котором прибор покажет наличие на входе Rx сигнала и отсутствие ошибок. Выдержать такое состояние в течение 1 минуты. Если появятся ошибки, ещё уменьшить затухание аттенюатора.

  • 10.5.2.4 Когда появление ошибок прекратится, переключить оптический патчкорд с входа трансивера на измеритель оптической мощности и измерить величину оптической мощности.

Измерение повторяют для всех трансиверов, имеющихся в комплекте поверяемого анализатора.

  • 10.5.3 Результаты испытания считать положительными, если измеренные значения чувствительности входного оптического сигнала соответствуют указанным в технической документации на трансивер в составе поверяемого анализатора.

В противном случае поверяемый анализатор бракуется.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Анализатор считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если:

  • - предел допускаемой относительной погрешности частоты внутреннего задающего генератора менее ±4,6-10'6;

-максимальное значение относительной погрешности пропускной способности канала передачи не превышает ±1%;

  • - значения абсолютной погрешности измерения количества байт находятся в пределах:

для диапазона измерений К< 100 кбайт ±10 байт

для диапазона К> 100 кбайт ± 1 • 10-4 К байт, где К - измеренное значение количества байт;

  • - значения уровней мощности Рвых на оптических выходах (на выходах трансиверов), находятся в пределах, приведенных в технической документации на трансиверы, входящие в комплект поверяемого анализатора;

измеренные значения чувствительности входного оптического сигнала соответствуют указанным в технической документации на трансивер в составе поверяемого анализатора.

В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 При поверке вести протокол произвольной формы.

  • 12.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.

  • 12.3 Знак поверки наносится на свидетельство о поверке.

Главный метролог ООО «КИА»

В. В. Супрунюк
