ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ 43-54

МЕТОДИКА ПОВЕРКИ

2.721.039

14. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства первичной и периодической поверки прибора (при выпуске из производства и ремонта, при эксплуатации и хранении).

Поверка должна производиться с периодичностью, определяемой нормативно-техническими документами Госстандарта СССР.

1 Рекомендуемый межповерочный интервал периодической (юверки — не более 12 месяцев.

14.1. Операции и средства поверки

•Л                 •

  • 14.1.При проведении поверки должны производиться ’пераций и применяться средства поверки, указанные в £бл. 11.}          |

Наименование операций, производимых, при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения параметров

Средства поверки

Образцовые

Вспомогательные

  • 14.3.1.

  • 14.3.2.

14.3.3.

Внешний осмотр Опробование и самоконтроль Проверка прибора в режиме самоконтроля, проверка децимальных точек, единиц измерения и т. д.

Проверка измерения прибором частоты для входа А

для входа Д

14.3.4.

Проверка измерения прибором периода

  • 14.3.5

  • 14.3.6

Определение метрологических параметров

Проверка относительной погрешности измерения частоты

Проверка относительной погрешности измерения периода

1, 10

100 МГц

1, 10

100 кГц

у

±1 ед. счета

Минимальное напряжение входного сигнала, не более:

0,1 Гц—

0,1 В для сигналов

120 МГц

синусоидальной формы;

0,3 В для сигналов   импульсной

формы;

120—

0,2 В для синусо-

150 МГц

идальных сигна-

50—

лов;

0,2 В для сигналов синусоидальной формы

300 МГц

0—1 МГц

Минимальное напряжение   вход

ного сигнала, не более:

0,1 В эфф для сигнала синусоидальной формы;

0,3 В для сигнала импульсной формы

150 МГц

Оизм . tcq •)

1 кГц и

1 МГц

/ 0,      Ттакт ,

\ п    п . Тизм

ГЗ-110,

Г4-107А:

Г5-56,

Г5-59, ВЗ-52/1

С1-75

ГЗ-110,

Г5-56,

ВЗ-52/1

46-2,

46-31

ГЗ-110

Номер пункта раздела

Наименование операций, производимых при поверке

Поверяемые отметки

. Допускаемые значения погрешностей или предельные значения параметров

Средства поверки

Образцовые

Вспомогательные

14.3.7.

Определение от-

5 МГц

±2,5-10—7

41-74

43-54

14.3.8.

иосительной    по-

за 6 мес.

или

47-12

грешности по час-

±5-10—7

41-69

тоте и подстройка

за 12 мес

или

частоты   кварце-

±2-10—а

41-50

вого генератора

Примечания: 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Все средства поверки должны быть исправны и поверены в установленном порядке.

Основные технические характеристики средств
приведены в табл. 12.

поверки

Таблица 12

Наименование средств поверки

Основные технические характеристики средств поверки

Рекомендуемое средство поверки

(тип)

Приме

пределы измерения

погрешность

чание

илливольтметр

Диапазон частот

10 кГц—1 ГГц

6%

Вольтметр универсальный

Стандарт частоты рубидиевый

Частотомер электронносчетный

Умножитель частоты синтезаторный

Синтезатор частоты

Компаратор частоты

Осциллограф универсальный широкополосный

Генератор сигналов рецизионный

Генератор сигналов высокочастотный Генератор парных импульсов

Гнепатор импульсов

Измерение напряжения 1 мВ—1 кВ

5 МГц

0,1 Гц—300 МГц

Диапазон частот

50—400 МГц

Диапазон частот

0,1—50 МГц

Сличение частот

1 и 5 МГц

2,5%

±3-

10-12 за сутки

, Частота опорного сигнала

Частота опорного сигнала

Частота опорного сигнала

Полоса пропускания

0—120. МГц

Диапазон частот 0.01—2-106 Гц Диапазон частот 10—400 МГц Частота следования 0,1 —106 Гц Частота следования 1 кГц—200 МГц

±1-10—11

Измерение амплитуды

10%

3-10—7

1%

2%

Ю%

ВЗ-52/1

В7-16

41-74 или

41-69 или

41-50

43-54

46-2

  • 46- 31

  • 47- 12

С1-75

ГЗ-110

Г4-107А'

Г5-56

Г5-59

14.2. Условия поверки и подготовка к ней

14.2.1. При проведении поверки должны соблюдаться сле-ующие условия:

температура окружающего воздуха, °C — 20±5; относительная влажность воздуха, % — 65± 15;

атмосферное давление, кПа, (мм рт. ст.) — 100±4 750 ±30);

напряжение питающей сети, В — 220±4,4;

частота питающей сети, Гц — 50±0,5; содержание гармо-ик, % — до 5.

! Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

Недопустима вибрация рабочего места.

  • 14.2.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

проверить наличие технической документации;

разместить прибор на рабочем месте, обеспечив при этом удобство работы и исключив попадение на него прямых солнечных лучей;

выполнить указания мер безопасности (разд. 9).

  • 14.3. Проведение поверки

Внешний осмотр

I 14.3.1. При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям: ботоспособность прибора;

отсутствие механических повреждений, влияющих на ра

наличие и прочность крепления органов управления, четкость фиксации их положения, плавность вращения ручек

органов настройки и т. п.;

чистота соединительных разъемов;

исправность соединительных кабелей, переходов и т. д. При обнаружении дефектов прибор должен быть направ

лен в ремонт.

Опробование и самоконтроль
  • 14.3.2. Для опробования прибора выполните следующие рации:

    one

проверьте работоспособность прибора в режиме КОНТ-ЛЬ в соответствии с п. 11.1.2;

РО

установите переключатель РОД РАБОТЫ в положение ЧАСТОТА А,' при этом положение децимальных точек при различных положениях переключателя ВРЕМЯ СЧЕТА/ МНОЖИТЕЛЬ должно соответствовать табл. 4;

установите переключатель РОД РАБОТЫ в положение ПЕРИОД Б, при этом высвечивание единиц измерений в положение децимальных точек в зависимости от положений переключателей ВРЕМЯ СЧЕТА/МНОЖИТЕЛЬ и МЕТКИ ВРЕМЕНИ должно соответствовать табл. 13;

(установите переключатель РОД РАБОТЫ в положение А//Б, при этом на табло не должны высвечиваться единицы измерения, положение децимальных точек в зависимости от положения переключателя ВРЕМЯ СЧЕТА/МНОЖИТЕЛЬ должно соответствовать табл. 4 (10, 102, 103, 104);

установите переключатель РОД РАБОТЫ в положение СУММИР. А, при этом на табло прибора не должны высвечиваться единицы измерения и децимальные точки;

оставьте прибор в режиме суммирования, подключите к разъему входа А генератор ГЗ-110, затем Г4-117 и Г4-107 А, и,( изменяя частоту генератора, проверьте правильность свечения всех цифр индикаторных ламп во всех разрядах.

I При обнаружении неисправности прибор должен быть направлен в ремонт.

  • 14.3.3. Проверка измерения прибором частоты производится с помощью генераторов сигналов ГЗ-110 и Г4-107А при синусоидальном сигнале и генераторов импульсов Г5-56 и Г5-59 — при импульсном сигнале. Измеряемый сигнал с выхода генератора подается на ВХОД А для частот до 150 МГц и на ВХОД.Д для частот выше .150 МГц прибора (аттенюатор в положении 1:1), устанавливается минимально необхо-

    ммое значение напряжения входного сигнала и произво-ится измерение на частотах 1 и 10 Гц, 1, 10 и 100 кГц, L 20, 40, 50, 80, 100, 120, 140, 150, 200, 260 и 300 МГц.

    Контроль напряжения входного сигнала осуществляется: при синусоидальном сигнале — вольтметром ВЗ-52/1, а на частотах до 20 МГц — по генератору ГЗ-110; при импульсном сигнале — по генератору Г5-56, а при работе от генератора Г5-59 — по осциллографу С1-75.

    Результаты проверки считаются удовлетворительными, ес-

п д

1

лй прибор производит измерение указанных частот при вход- -ном напряжении не более:

0,1 В эфф. — для синусоидального сигнала в диапазоне от 0,1 Гц до 120 МГц;

0,2 В эфф. — для синусоидального сигнала в диапазоне от 120 до 150 МГц.

0,3 В — для импульсного сигнала обеих полярностей.

Таблица 13

Положение децимальных точек и единицы измерения в режиме ПЕРИОД Б

0,01 мкс

000000.00 мкс

0,1 мкс

0000000.0 мкс

1 мкс

00000000 мкс

10 мкс

000000.00 мс

0,1 мс

0000000.0 мс

1 мс

00000000 мс

00000.000

0000.0000

мкс

мкс

000000.00

00000.000

мкс

мкс

0000000.0

000000.00

мкс

мкс

00000.000

0000.0000

мс

мс

000000.00

00000.000

мс

мс

0000000.0

000000.00

мс

мс

000.00000

00.000000

мкс

мкс

0000.0000

000.00000

мкс

мкс

00000.000

0000.0000

мкс

мкс

000.00000

00.000000

мс

мс

0000.0000

000.00000

мс

мс

00000.000

0000.0000

мс

мс

Положение переключателя

МЕТКИ ВРЕМЕНИ

ВРЕМЯ СЧЕТА

1

10

102

103

104

  • 14.3.4. Проверка измерения прибором периода произво-ятся с помощью генератора ГЗ-110 при синусоидальном сигнале и генератора Г5-56 — при импульсном сигнале. Измеряемый сигнал с выхода генератора подается на ВХОД Б (аттенюатор в положении «1 V»), устанавливается м и

1

мини-ально необходимое значение напряжения входного сигнала производится измерение периода частот 1 Гц, 1 и 10 кГц, МГц. Контроль напряжения входного сигнала осуществляется:

при синусоидальном сигнале — по генератору ГЗ-110; при импульсном сигнале — по генератору Г5-56. Результаты проверки считаются удовлетворительными, ес-

ЛИ

II

прибор производит измерение периода указанных частот фй входном напряжении, не более:

0,1 В эфф. — для синусоидального сигнала;

0,3 — для импульсного сигнала обеих полярностей.

Определение метрологических параметров

14.3.5. Проверка относительной погрешности измерения включает в себя проверку составляющей погрешнос-дискретности счета (±1 ед. счета). Проверка про-в режиме ЧАСТОТА А путем измерения образцовой 150 МГц, подаваемой от умножителя частоты син-частоты

частоты

из-за

ти водится чаототы тезаторного 46-2, работающего с синтезатором 46-31.

Синтезатор частоты 46-31 работает от внешнего опорного сигнала 5 /МГц, подаваемого от поверяемого частотомера.

Результаты проверки считаются удовлетворительными, если показания прибора -соответствуют приведенным в табл. 14 или отличаются от них не более чем на ±1 единицу счета.

Таблица 14

Положение переключателей ВРЕМЯ СЧЕТА

Показания прибора

1

|            00150.000 MHz

10

!             0150000.0 kHz

102

1             150000.00 kHz

103

i             50000.000 kHz

104

;             0000.0000 kHz

14.3.6. Проверка относительной погрешности измерения периода включает в себя проверку составляющей погрешности (—— + —д^физм—) ’ ДЛЯ сигналов синУс°ВДальн°й' формы.

Проверка проводится с помощью генератора ГЗ-110 путем измерения периода образцовых частот 1 кГц и 1 МГц при метках времени 0,01 мкс, при этом:

соединить кабелем разъем «5 MHz» частотомера с разъемом ВН ВН

ВНЕШН. генератора частоты ГЗ-110 и тумблер ЕШН. — ВНУТР, последнего установить в положение ЕШН.;

соединить кабелем' гнездо ВЫХОД генератора ГЗ-110 [со ВХОДОМ Б прибора и произвести измерение периода сигналов с частотой 1 кГц и 1 МГц (напряжение входного сигнала 0,1 В и частота устанавливается по генератору ГЗ-110, соответственно ручкой ВЫХ. НАПРЯЖ. и переключателями MHz, kHz, Hz).

Измерение периода сигнала с частотой 1 МГц производится с разъема ВЫХОД 1 MHz синтезатора частоты при нажатой кнопке 1 V/10 V ВХОДА Б.

Результаты проверки считаются удовлетворительными, если показания прибора находятся в пределах значений, приведенных в табл. 15.

Таблица 15

Показания прибора при проверке погрешности периода синусоидальных сигналов

Измеря-

Положение переключателей ВРЕМЯ СЧЕТА/МНОЖИТЕЛЬ

емый

период (частота)

1

10

102

103

104

1 мс

001000.00

01000.000

1000.0000

000.00000

00.000000

J кГц)

±3.01

±0.301

±0.0301

±0.00301

±0.000301

1 мкс

(1 МГц)

000001.00

00001.000

0001.0000

001.00000

01.000000

±0.01

±0.001

х 0.0001

±0.00001

±0.000001

Примечание. Таблица составлена для сигнала, в котором соотношение Uc/Um=40 дБ (63=3-10—3).

•  14.3.7. Определение относительной погрешности по часто

те кварцевого генератора (за межповерочный период) производится измерением его частоты с помощью аппаратуры, собранной по структурной схеме, приведенной на рис. 8.

Сигнал внутреннего кварцевого генератора для этих измерений снимается с разъема «5 MHz» испытуемого прибора и подается на разъем ВХОД 1 компаратора 47-12. С источника образцовой частоты — стандарта частоты 41-74, сигнал частотой 5 МГц подается одновременно на разъем ВХОД II — 5 МГц компаратора 47-12 и разъем ВНЕШН. 5 MHz частотомера 43-54, использующего этот сигнал вместо собственного кварцевого генератора.

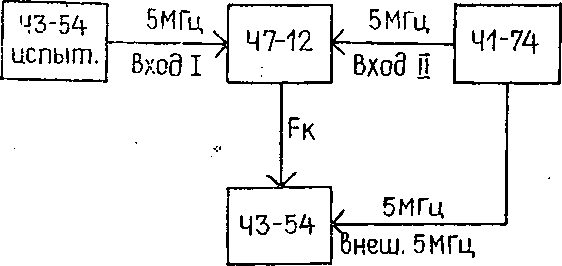

Структурная схема измерения частоты кварцевого генератора

Рис. 8.

Сигнал. Ек с компаратора частотой 1 МГц поступает на ВХОД А частотомера 43-54, работающего в режиме измерения частоты. Время счета частотомера равно 1 или 10 с. Для повышения достоверности результатов измерения записывают не менее 10 последовательных показаний частотомера и находят действительное значение Fk ср

(9)

где Fxi — показания частотомера, безразмерная величина; N — число проведенных измерений.

Относительная погрешность частоты кварцевого генератора рассчитывается по формуле:

g _ Fкер Fк г.

(Ю)

гзх

М -U ’

.частотомера, соответствующие номи-значению частоты (Fko=106 при

где Fko — показания нальному т= 1 с и Fko= 107 при т= 10 с);

т — время единичного измерения частотомера, с;

Гн — номинальное значение частоты кварцевого генератора, Гц (Гн = 5-106 Гц);

М — коэффициент умножения компаратора (М=2-103). Относительная погрешность по частоте кварцевого генератора за межповерочный период 12 (6) месяцев должна быть не более ±5-10~7 (±2,5-10~7). (Время 12 (6) месяцев отсчитывается с момента предыдущей поверки, когда действительное значение частоты кварцевого генератора былр установлено с погрешностью не более ±2*10~8).

14.3.8. После определения относительной погрешности частоты кварцевого генератора необходимо установить eYo частоту с погрешностью не более ±2-10~А Подстройка частоты кварцевого генератора производится путем вращения шлица КОРРЕКТ. ЧАСТ.

При длительной эксплуатации или хранении прибора (порядка 1 года и более) может создаться положение, при котором уход частоты кварцевого генератора (норма: не более ±2,5-10-7 за 6 месяцев) не удается выбрать с помощью корректора (пределы корректировки частоты при выпуске прибора — ±5-10~7 относительно номинального значения частоты)!. В этом случае подстройка частоты кварцевого генератора должна быть произведена подбором и заменой дросселя Др 1 (плата 3.661.102). Для этого необходимо:

чего полополоср ед-

установить корректор в среднее положение, для измерить частоту кварцевого генератора при крайних жениях корректора (fi и f2) и установить его в такое жение, чтобы частота кварцевого генератора равнялась нему значению измеренных частот:

г fi+h

(11)

2 ’

(выключить прибор и извлечь из него кварцевый генератор; снять с генератора кожух и сосуд Дюара;

извлечь из подогревателя плату 3.661.102 и заменить дроссель Др1. При этом следует учитывать, что увеличение индуктивности дросселя на 1 мкГн изменяет частоту кварцё-вогр генератора примерно на 0,35 Гц;

робрать кварцевый генератор, подключить его к прибору и прогреть в течение 2 часов;

проверить значение частоты кварцевого генератора (как

это указано в п. 14.3.7);

при необходимости произвести подстройку частоты кварцевого генератора с помощью корректора;

закрепить кварцевый генератор и закрыть прибор.

14.4. Оформление результатов поверки

14.4.1. Положительные результаты поверки должны

оформляться путем записи в формуляре прибора, заверенной поверителем с нанесением оттиска поверительного клейма. 14.4.2. Приборы, имеющие отрицательные результаты поверки, в обращение не допускаются.

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ЯЗЧ-87, ЯЗЧ-88

МЕТОДИКА ПОВЕРКИ

0. 271.000

12. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства поверки преобразователей частоты ЯЗЧ-87 (ЯЗЧ-88).

Периодичность поверки не реже 1 раз в год.

12.1. Операции и средства поверки
  • 12.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 4.

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

12.3.1.

Внешний осмотр

12.3.2.

Опробование

Определение метрологических параметров

12.3.3.

Проверка     диапазона

частот и минимальной

мощности входного НГ

сигнала:

ЯЗЧ-87

0,07—12 ГГц

ЯЗЧ-88

8—18 ГГц

12.3.4.

Проверка   диап а з о н а

частот и минимальной

мощности в импульсе входного ИМ сигнала:

ЯЗЧ-87

0,07—12 ГГц

ЯЗЧ-88

8—18 ГГц

12.3.5.

Определение погрешности измерения частоты НГ сигналов:

1

ЯЗЧ-87

100 МГц

1ЯЗЧ-88

360 МГц

Допустимые значения погрешностей или предельные значения опре-

Средства поверки

образцовые

вспомогательные

деляемых

параметров

Не более

0,1 мВт

43-54

Г4-107

Г4-76А-

Г4-83

Г4-114

МЗ-21 с

М5-51

МЗ-22

Не более

0,4 мВт '

с

М5-43,

М5-44

Не более

0,1 мВт

43-54

или

МЗ-10А

Г4-107

Г4-76А

Г4-83

Г4-109

Г4-114

Не более

0,4 мВт

С1-65

— (бо+ 1

сч.)

41-50

43-54

Г5-54 или

Г5-26

46-31

46-2

± (боЧ-1

сч.)

Примечания: 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие, аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой томностью.

2. Образцовые (.вспомогательные) средства поверки должны быть ' исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

12.1.2.Основные технические характеристики на образцовые и вспомогательные средства поверки приведены в таблице 5.

Таблица 5

Наименование средств поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

Примечание

пределы измерения

погрешность

Частотомер электронносчетный

Диапазон частот

0,1—300 МГц

±(5-10-7

+1 счета)

43-54

Генератор сигналов высокочастотный

Диапазон частот

12,5—400 МГц

1%

Г4-107

Генератор сигналов высокочастотный

Диапазон частот

0,4—1,2 ГГц

0,5%

Г4-76А

Генератор сигналов высокочастотный

.Диапазон частот

7,5—10,5 ГГц

0,5%

Г4-83

Генератор сигналов высокочастотный

Диапазон частот

8,51 — 12,16 ГГц

0,1%

Г4-109

Генератор сигналов высокочастотный

Диапазон частот

16,5—25,96 ГГц

0,1%

Г4-114

Ваттметр   погло

щаемой мощности термоэлектрический

Диапазон частот 0,1 — 10 ГГц

Пределы измерения мощности 0,01 —10 мВт

15%

МЗ-21 с

М5-51

Ваттметр   погло

щаемой мощности термоэлектрический

Диапазон частот

10—18 ГГц Пределы измерения мощности 0,012—6 мВт

ю%

МЗ-10А или МЗ-22 с

М5-43, М5-44

Наименование средств поверки

Основные технические характеристики средства поверки

Рекомен. дуемое средство поверки (тип)

Примечание

пределы измерения

погрешность

Генератор парных импульсов

Длительность импульсов

0,1 —106 мкс Частота следования 0,1 —106 Гц

± (0,05t+

+ 0,05) мкс

5%

Г5-26А или Г5-56

Осциллограф

Полоса пропускания 0—35 МГц

Измерение амплитуды ю%

С1-65

Служит индикатором

Стандарт частоты рубидиевый

Выдаваемая частота 5 МГц

± 1 -10—10

41-50

Синтезатор частоты

Диапазон частоты

0,1 Гц—50 МГц

± 1 -10—10

46-31

Умножитель частоты синтезаторный

Диапазон частот

50—400 МГц

±1-ю-10

46-2

12.2. Условия поверки и подготовка к ней
  • 12.2.1. При проведении поверки должны соблюдаться следующие условия:

температура окружающего.воздуха, QC — 20 ±5; относительная влажность воздуха, % — 65 ±15; атмосферное давление, КПа (мм рт. ст.) — 100±4 (750±30);

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

Питающая сеть частотомера не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

Недопустима вибрация рабочего места.

  • 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» ТО, а также:

проверить комплектность прибора (кроме ЗИП) и наличие технической документации;

разместить используемый частотомер с установленным в нем прибором на рабочем месте, обеспечив при этом удобство работы и исключив попадание на него прямых солнечных лучей;

зажим защитного заземления используемого частотомера и применяемых для измерений приборов соединить между собой и с земляной шиной помещения.

12.3. Проведение поверки

Внешний осмотр

  • 12.3.1. При проведении внешнего осмотра должны быть проведены все операции по п. 6.1 настоящего ТО и установлено соответствие прибора следующим требованиям:

отсутствие механических повреждений, влияющих на работоспособность прибора;

наличие и прочность крепления органов управления, четкость фиксации их положения, плавность вращения ручек органов настройки и т. п.;

чистота соединительных разъемов;

исправность соединительных кабелей, переходов и т. д.; отсутствие дефектов лакокрасочных покрытий й четкость маркировок.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

Опробование

  • 12.3.2. Опробование работы прибора производится по п. 9.1.3 настоящего технического описания для оценки его исправности.

Неисправные приборы бракуются и направляются в ремонт.

Определение, метрологических параметров

  • 12.3.3. Определение диапазона частот, минимальной мощности входного НГ сигнала и полосы синхронизации задающего генератора (гетеродина) производится с помощью генераторов сигналов высокочастотных Г4-107, Г4-76А, Г4-83, Г4-109, Г4-114, ваттметра поглощаемой мощности МЗ-21 с головкой М5-51, измерителя мощности МЗ-22 с головками М5-43, М.5-44, ЭСЧ 43-54.

Схема соединений приборов приведена на рис. 8.

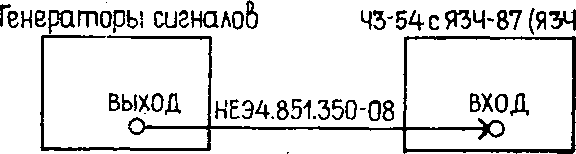

Рис. 8. Структурная схема соединений приборов при определении диапазона частот, минимальной мощности входного НГ сигнала, полосы синхронизации задающего генератора (гетеродина).

Элементы соединений выбираются из ЗИПа прибора ЯЗЧ-87 (ЯЗЧ-88)..

Измерения проводятся в следующем порядке;

подсоедините к гнезду ВЫХОД требуемого генератора сигналов кабель НЕЭ4.851.350-08 (входит в ЗИП прибора);

сигнал мощностью 100 мкВт (ЯЗЧ-87) или- 400 мкВт (ЯЗЧ-88), измеренный на выходе кабеля, подайте на вход прибора и произведите измерения частот 0,07; 1; 8; 12 ГГц (ЯЗЧ-87) и 8, 12, 18 ГГц (ЯЗЧ-88) в соответствии с требованиями п. 9.2.1 настоящего ТО.

Одновременно на тех же частотах входного сигнала производится измерение полосы синхронизации задающего генератора (ЯЗЧ-87) и гетеродина (ЯЗЧ-88).

Задающий генератор или гетеродин введите в режим синхронизации и измерьте его частоту f. Затем, изменяя частоту задающего генератора (гетеродина) вращением - ручки НАСТРОЙКА в обе стороны, измерьте частоты f' и f", при которых происходит срыв синхронизации. Полоса синхронизации 6% определяется по формуле:

(13)

•100

Полоса синхронизации б% может быть также определена

по формуле:

6= (/%/'* ) -100,             (14)

где: fx — значение измеряемой частоты;

f'x, f"x — значение измеряемых частот, при которых происходит срыв синхронизации.

Результаты проверки считаются удовлетворительными, если на всех вышеуказанных частотах прибор обеспечивает измерение частоты синусоидальных сигналов при минимальной мощности входного сигнала 100 мкВт (ЯЗЧ-87) или 400 мкВт (ЯЗЧ-88) и полоса синхронизации генератора задающего или гетеродина получается не менее 0,1%.

  • 12.3.4. Определение диапазона частот и минимальной мощности в импульсе входного ИМ сигнала производится с помощью генераторов сигналов Г4-107, Г4-76А, Г4-83, Г4-109, Г4-114, генератора импульсов Г5-26, ваттметра поглощаемой мощности МЗ-21 с головкой М5-51, измерителя мощности МЗ-22 с головками М5-43, М5-44, ЭСЧ 43-54, осциллографа С1-65.

Включите требуемый генератор сигналов и в режиме НГ выставьте на выходе кабеля НЕЭ4.851.350-08 минимальную мощность 100 мкВт (ЯЗЧ-87) или 400 мкВт (ЯЗЧ-88). Затем переведите генератор сигналов в режим ИМ с внешней модуляцией от генератора импульсов Г5-26А при длительности импульсов 1 мкс и частоте следования 1 кГц.

Схема соединений приборов приведена на рис. 9.'

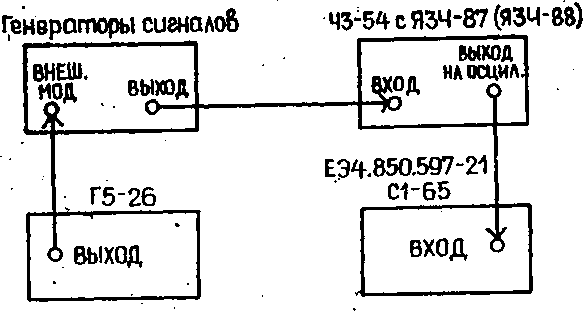

Рис. 9. Структурная схема соединений приборов при определении диапазона частот, минимальной мощности в импульсе входного ИМ сигнала.

Элементы соединений выбираются из ЗИПа прибора ЯЗЧ-87 (ЯЗЧ-88).

Подсоедините кабель НЕЭ4.851.350-08 к разъему ВХОД прибора и произведите измерения несущих частот 0,07; 1; 8; 12 ГГц (ЯЗЧ-87) и 8; 12; 18 ГГц (ЯЗЧ-88) в соответствии с требованиями п. 9.2.2 настоящего технического описания.

Результаты проверки считаются удовлетворительными, если на всех вышеуказанных частотах прибор обеспечивает измерение несущей частоты ИМ сигнала при длительности импульсов 1 мкс и частоте следования 1 кГц.

  • 12.3.5. Определение относительной погрешности измерения частоты НГ сигнала производится при измерении квар-цованной частоты 100 МГц (ЯЗЧ-87) и 360 МГц (ЯЗЧ-88), подаваемой -с умножителя частоты синтезаторного 46-2, работающего с синтезатором частоты 46-31. При этом на синтезатор частоты 46-31 подается опорный кварцованный сигнал 5 МГц от ЭС4 43-54 или от стандарта частоты рубидиевого 41-50 ()в этом случае опорный сигнал с 41-50 одновременно подает.ся и на ЭС4 43-54).

При проведении измерений синхронизации приборов производится на частоте задающего генератора 100 МГц (Я34-87) и гетеродина 180 МГц (Я34-88). При этом переключатель НОМЕР ГАРМОНИКИ устанавливается в положения «01» (Я34-87) и «00» (Я34-88).

Схема соединений приборов приведена на рис. 10.

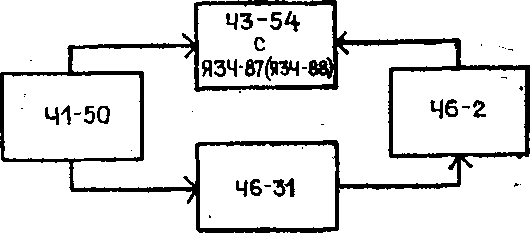

Рис. 10. Структурная схема соединений приборов при проверке погрешности измерения частоты НГ сигнала.

Результаты проверки считаются удовлетворительными, если показания ЭС4 43-54 соответствуют приведенным в табл. 6 или отличаются от них не более, чем на ±1 единицу счета.

Таблица 6

Положение переключателя ВРЕМЯ СЧЕТА ЭСЧ 43-54

Показания на табло ЭСЧ 43-54

ЯЗЧ-87

ЯЗЧ-88

1

00100.000 MHz

18000.000 MHz

10

0100000.0 kHz

' 8000000.0 kHz

102

10000.000 kHz

00000.000 kHz

103

0000.0000 kHz

0000.0000 kHz

104

000.00000 kHz

000.00000 kHz

12.4. Оформление результатов поверки
  • 12.4.1. Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

  • 12.4.2. В случае отрицательных результатов поверки выпуск приборов в обращение не допускается. При этом на приборы выдаемся извещение о непригодности их к применению.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
