Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС»

Директор ООО «КИП-Сервис»

__- _ О.В. Сагаян " /9 "    //________2018 г.

( ЧОДд£>

ДАТЧИКИ ТОКА Т201

Методика поверки

МП 206.1-034-2018

г. Москва

2018

Настоящая методика поверки распространяется на датчики тока Т201 (далее - датчики), изготавливаемые SENECA srl, Италия, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются датчики, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - паспорт;

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 4 года.

Периодическая поверка датчиков в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке датчиков.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение абсолютной основной погрешности преобразований силы постоянного тока

8.3

Да

Да

4 Определение абсолютной основной погрешности преобразований силы переменного тока

8.4

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Калибратор универсальный

Сила переменного тока от 0,32001 до 3,2000 А от 3,2001 до 10,5000 А от 10,5001 до 20,000 А

±(0,001 Твых+ 480 мкА)

±(0,002 1вых+ 3 мА)

±(0,002 1вых+ 6,9 мА)

Fluke 9100

1

8.2, 8.3,

8.4

Шунт токовый

до 200 А силы постоянного тока

до 200 А силы переменного тока

±0,02 %

±0,1 %

АКИП

7501

1

8.3

Источник питания постоянного тока

до 300 А

±0,1 % + 600 мА

Gen 8-300

1

8.3

Мультиметр цифровой

до 10 В напряжения постоянного тока до 100 мА силы постоянного тока

до 10 В напряжения переменного тока

±(0,0035 % измерения + 0,0005 % диапазона) ±(0,05 % измерения + 0,005 % диапазона) ±(0,06 % измерения + 0,03 % диапазона)

Fluke 8845А

2

8.2, 8.3,

8.4

Трансформатор тока эталонный двухступенчатый

до 300 А

±0,1 %

ИТТ-

3000.5

1

8.4

Таблица 3 -Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

Температура

от 0 до 50 °C

±1 °C

Термометр   ртутный   стеклянный

лабораторный ТЛ-4

Давление

от 80 до 106 кПа

±200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

±1 %

Психрометр аспирационный М-34-М

Напряжение

до 30 В

±5%

Источник питания напряжением постоянного тока ВИП-100

Сила тока

до 5000 А

±3 %

Регулируемый источник тока РИТ-5000

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Все средства поверки, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на датчики, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка преобразователей должна проводиться при нормальных условиях применения:

  • • температура окружающей среды, °C             от +15 до +25;

  • • атмосферное давление, кПа                      от 84 до 106;

  • • относительная влажность воздуха, %              от 30 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящих в его комплект компонентов.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие датчика следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора.

При несоответствии по вышеперечисленным позициям датчик бракуется.

8.2 Опробование
  • 8.2.1 Выполните подготовительные операции в следующей последовательности:

  • - разместите измерительные приборы на безопасном и удобном для проведения работ месте;

  • - заземляющие клеммы измерительных приборов соедините проводом с контуром заземления.

  • 8.2.2 При поверке модификации датчика с выходным сигналом от 4 до 20 мА соберите схему, приведенную на рисунке 1, а при поверке датчика с выходным сигналом от 0 до 10 В соберите схему, приведенную на рисунке 2. В качестве источника тока используйте калибратор Fluke 9100.

ВНИМАНИЕ. Внешний источник напряжения постоянного тока ВИП-100, необходимый для электрического питания поверяемого датчика, подключайте в схему в соответствии с руководством по эксплуатации на поверяемую модификацию датчика!

«мА» - мультиметр Fluke 8845А в режиме измерения силы постоянного тока. Рисунок 1 - Схема измерений силы постоянного и переменного тока для датчика с выходным сигналом от 4 до 20 мА

«В» - мультиметр Fluke 8845А в режиме измерения напряжения постоянного тока. Рисунок 2 - Схема измерений силы постоянного и переменного тока для датчика с выходным сигналом от 0 до 10В

  • 8.2.3 Включите мультиметр Fluke 8845А, подключенный к датчику тока Т201 модификаций T201DCH, T201DCH100, T201DCH300 в режим измерения напряжения постоянного тока, а для модификаций T201DC, T201DC100, T201DCH50-LP, T201DCH100-LP, T201DCH300-LP в режим измерения силы постоянного тока. На источнике питания ВИП-100 установите напряжение постоянного тока, в соответствии с руководством по эксплуатации на поверяемую модификацию. С помощью DIP переключателей на поверяемом датчике включите младший поддиапазон измерений.

  • 8.2.4 С источника тока подайте постоянный ток силой 5 А и произведите измерения.

  • 8.2.5 Вычислите измеренное значение силы тока по формуле:

IM3M=D • (1г - 4)/16 - для модификаций с выходным сигналом от 4 до 20 мА (1) Ihjm^D LVI 0 - для модификаций с выходным сигналом от 0 до 10 В       (2)

где:

D - конечное значение поддиапазона, на котором производится измерение, А; h - значение силы тока на выходе поверяемого датчика;

U2 - значение напряжения на выходе поверяемого датчика.

  • 8.2.6 Вычислите погрешность измерения силы тока поверяемым датчиком по формуле:

AI- 1изм — 1э                                                                    (3)

где:

1э - значение силы тока полученное эталонным оборудованием.

  • 8.2.7 Результаты измерений считаются удовлетворительными, если полученная по формуле 3 погрешность измерения силы постоянного тока поверяемым датчиком не превышает 1 % от полной шкалы поддиапазона измерений.

8.3 Определение абсолютной основной погрешности преобразований силы постоянного тока
  • 8.3.1 При проведении измерений от 0 до 200 А для модификации датчика с выходным сигналом от 4 до 20 мА соберите схему, приведенную на рисунке 3, а для модификации датчика с выходным сигналом от 0 до 10 В соберите схему, приведенную на рисунке 4. В качестве источника тока используйте Gen 8-300.

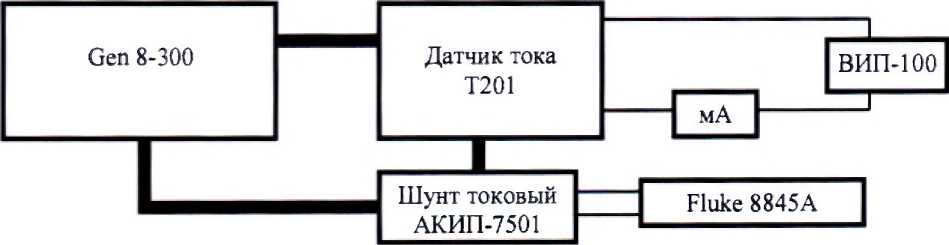

При проведении измерений от 200 до 300 А для модификации датчика с выходным сигналом от 4 до 20 мА соберите схему, приведенную на рисунке 1, а для датчика с выходным сигналом от 0 до 10 В соберите схему, приведенную на рисунке 2. В качестве источника тока используйте Gen 8-300.

ВНИМАНИЕ. Внешний источник напряжения постоянного тока ВИП-100, необходимый для электрического питания поверяемого датчика, подключайте в схему в соответствии с руководством по эксплуатации на поверяемую модификацию датчика!

«мА» - мультиметр Fluke 8845А в режиме измерения силы постоянного тока. Рисунок 3 - Схема измерений силы постоянного тока для датчика с выходным сигналом от 4 до 20 мА

«В» - мультиметр Fluke 8845А в режиме измерения напряжения постоянного тока.

Рисунок 4 - Схема измерений силы постоянного тока для датчика с выходным сигналом от 0 до 10 В

  • 8.3.2 Включите мультиметр Fluke 8845А, подключенный к датчику тока Т201 модификации T201DCH, T201DCH100, T201DCH300 в режим измерения напряжения постоянного тока, а для модификаций T201DC, T201DC100, T201DCH50-LP, T201DCHI00-LP, T201DCH300-LP в режим измерения силы постоянного тока. На источнике питания ВИП-100 установите напряжение постоянного тока, в соответствии с руководством по эксплуатации на поверяемую модификацию. С помощью DIP переключателей на поверяемом датчике включите младший поддиапазон измерений.

Включите мультиметр Fluke 8845А, подключенный к шунту АКИП-7501 в режим измерения напряжения постоянного тока.

  • 8.3.3 С источника тока последовательно подавайте значения, равные 10 %, 50 % и 100% от установленного на поверяемом датчике поддиапазона, и произведите измерения. Допускается отклонение для устанавливаемых значений тока на 3 % в большую или меньшую сторону.

  • 8.3.4 Повторите измерения по пункту 8.3.3 для всех остальных поддиапазонов измерений для поверяемой модификации.

  • 8.3.5 Произведите вычисления по формулам 1,2 и 3.

  • 8.3.6 Результаты измерений считаются удовлетворительными, если полученные по формуле 3 значения погрешности измерения силы постоянного тока поверяемым датчиком не превышают, указанных в таблице 1 приложения А.

8.4 Определение абсолютной основной погрешности преобразований силы переменного тока
  • 8.4.1 При проведении измерений до 20 А для модификации датчика с выходным сигналом от 4 до 20 мА соберите схему, приведенную на рисунке 1, а для датчика с выходным сигналом от 0 до 10В соберите схему, приведенную на рисунке 2. В качестве источника тока используйте калибратор Fluke 9100.

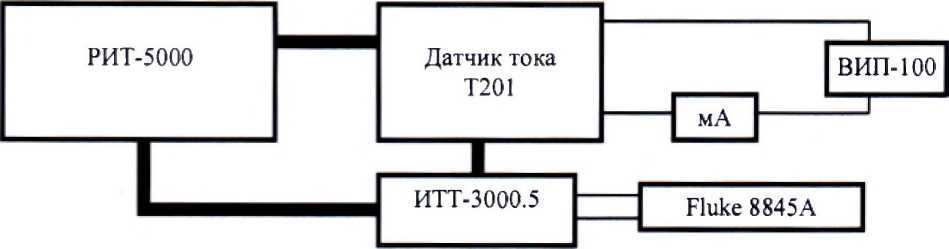

При проведении измерений от 20 до 300 А для модификации датчика с выходным сигналом от 4 до 20 мА соберите схему, приведенную на рисунке 5, а для датчика с выходным сигналом от 0 до 10В соберите схему, приведенную на рисунке 6. В качестве источника тока используйте РИТ-5000.

ВНИМАНИЕ. Внешний источник напряжения постоянного тока ВИП-100, необходимый для электрического питания поверяемого датчика, подключайте в схему в соответствии с руководством по эксплуатации на поверяемую модификацию датчика!

«мА» - мультиметр Fluke 8845А в режиме измерения силы постоянного тока. Рисунок 5 - Схема измерений силы переменного тока для датчика с выходным сигналом от 4 до 20 мА

«В» - мультиметр Fluke 8845А в режиме измерения напряжения постоянного тока.

Рисунок 6 - Схема измерений силы переменного тока для датчика с выходным сигналом от 0 до 10 В

  • 8.4.2 Включите мультиметр Fluke 8845А, подключенный к датчику тока Т201 модификации T201DCH, T201DCH100, T201DCH300 в режим измерения напряжения постоянного тока, а для модификаций Т201, T201DCH50-LP, T201DCH100-LP, T201DCH300-LP в режим измерения силы постоянного тока. На источнике питания ВИП-100 установите напряжение постоянного тока, в соответствии с руководством по эксплуатации на поверяемую модификацию. С помощью DIP переключателей на поверяемом датчике включите младший поддиапазон измерений.

Включите мультиметр Fluke 8845А, подключенный к трансформатору тока ИТТ-3000.5 в режим измерения силы переменного тока.

  • 8.4.3 С источника тока последовательно подавайте значения, равные 10 %, 50 % и 100 % от установленного на поверяемом датчике поддиапазона, и произведите измерения. Допускается отклонение для устанавливаемых значений тока на 3 % в большую или меньшую сторону.

  • 8.4.4 Повторите измерения по пункту 8.4.3 для всех остальных поддиапазонов измерений дтя поверяемой модификации.

  • 8.4.5 Произведите вычисления по формулам 1,2 и 3.

  • 8.4.6 Результаты измерений считаются удовлетворительными, если полученные по формуле 3 значения погрешности измерения силы переменного тока поверяемым датчиком не превышают, указанных в таблице 1 приложения А.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки выдается свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки датчик бракуется и не допускается к дальнейшему применению, в паспорт вносипхтапись ойепригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела 206.1          \    \       /               Рогожин С.Ю.

ФГУП«ВНИИМС»         \  \   /

Леонов А.В.

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Инженер

ООО «КИП-Сервис»

Рывкин Е.Е.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Таблица 1 - Допустимые значения погрешностей

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности преобразований силы переменного тока, А

Модификация Т201:

- диапазон от 0 до 5 А

±(0,001 1изм+0,002 1ш)*

- остальные диапазоны

±(0,002 1изм+0,002 1ш)*

Модификации T201DCH, T201DCH50-LP при преобразовании силы тока до 0.02 1ш включ.:

- диапазон от 0 до 25 А

±0,02 1ш*

- диапазон от 0 до 50 А

±0,01 1ш*

Модификации T201DCH, T201DCH50-LP при преобразовании силы тока свыше 0,02Тш:

- диапазон от 0 до 25 А

±0,01 1ш*

- диапазон от 0 до 50 А

±0,005 1ш*

Модификации T201DCH100, T201DCH100-LP, T201DCH300 и T201DCH300-LP при преобразовании силы тока до 0,02 1ш включ.:

- диапазоны от 0 до 50 А и от 0 до 150 А

±0,021ш*

- диапазоны от 0 до 100 А и от 0 до 300 А

±0,01 1ц.*

Модификации T201DCH100, T201DCH100-LP, T201DCH300 и

T201DCH300-LP при преобразовании силы тока свыше 0,02 1ш:

- диапазоны от 0 до 50 А и от 0 до 150 А

±0,01 1ш*

- диапазоны от 0 до 100 А и от 0 до 300 А

±0,005 1ш*

Пределы допускаемой абсолютной основной погрешности преобразований силы постоянного тока, А

Модификации Т201 DC, Т201 DC 100

±0,002 1изм*

Модификация T201DCH50-LP при преобразовании силы тока до 0,02 1ш включ. :

- диапазоны от 0 до 25 А и от -25 до 25

±0,04 1ш*

- диапазоны от 0 до 50 А и от -50 до 50

±0,02 1ш*

Модификация T201DCH50-LP при преобразовании силы тока свыше 0,02 1ш:

- диапазоны от 0 до 25 А и от -25 до 25

±0,02 Лщ*

- диапазоны от 0 до 50 А и от -50 до 50

±0,01 1ш*

Модификация T201DCH при преобразовании силы тока до

0,02 1ш включ.:

- диапазон от 0 до 25 А

±0,02 1ш*

- диапазон от 0 до 50 А

±0,01 1ш*

Модификация T201DCH при преобразовании силы тока свыше 0,02 1ш:

- диапазон от 0 до 25 А

±0,01 1ш*

- диапазон от 0 до 50 А

±0,005 1ш*

Модификации T201DCH100, T201DCH100-LP, T201DCH300 и T201DCH300-LP при преобразовании силы тока до 0,02 1ш включ.:

- диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А, от -150 до 150 А

±0,04 1ш*

- диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А, от -300 до 300 А

±0,021ш*

Наименование характеристики

Значение

Модификации T201DCH100, T201DCH100-LP, T201DCH300, T201DCH300-LP при преобразовании силы тока свыше 0,02 1ш:

  • - диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А, от -150 до 150 А

  • - диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А, от -300 до 300 А

Модификации    T201DCH50-M,    Т201 ОСН 100-М    и

T201DCH300-M при преобразовании силы тока до 0,02 1ш включ.:

±0,02 1ш*

±0,01 V

±0,01 1ш*

Примечание:

* где:

  • - 1ш - значение полной шкалы диапазона, на котором производятся измерения, А

  • - 1ИЗм - измеренное значение силы тока, А

11
