Инструкция «ИНСТРУКЦИЯ Государственная система обеспечения единства измерений Система измерительная контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского МЕТОДИКА ПОВЕРКИ» (MП 1006/1-311229-2018)

Регистрационный номер записи в реестре аккредитованных

лиц RA.RU.311229

«УТВЕРЖДАЮ»

еский директор етрологии «СТП» И.А. Яценко

2018 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерительная контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского

МЕТОДИКА ПОВЕРКИ

МП 1006/1-311229-2018

г. Казань

2018

СОДЕРЖАНИЕ

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования техники безопасности и требования к квалификации поверителей

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

ПРИЛОЖЕНИЕ А (рекомендуемое) Схема подачи газовой смеси на вход датчика

оптического инфракрасного Drager PIR 7000 исполнения 334

ПРИЛОЖЕНИЕ Б (обязательное) Технические характеристики газовых смесей, используемых при поверке ИС

ПРИЛОЖЕНИЕ В (рекомендуемое) Форма протокола поверки ИС

• 1.1 Настоящая инструкция распространяется на систему измерительную контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского (далее - ИС), заводской № 4550.50-ЛСП-2-АСУ-ЗГ, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.2 Допускается проведение поверки ИС в части отдельных измерительных каналов (далее - ИК) и (или) отдельных автономных блоков из состава ИС в диапазоне измерений, указанном в описании типа, или меньшем диапазоне измерений (воспроизведения) в соответствии с заявлением владельца ИС с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Интервал между поверками ИС - 1 год.

При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1.

Таблица 2.1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки применяют эталоны и средства измерений (далее - СИ), приведенные в таблице 3.1.

Таблица 3.1 - Основные эталоны и СИ

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

• 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) СИ, заверенную подписью поверителя и знаком поверки; поверочные ГС -действующие паспорта.

• 4.1 При проведении поверки должны соблюдаться следующие требования:

• - корпуса применяемых СИ, компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационной документацией;

• - ко всем используемым СИ, компонентам ИС должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промышленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационной документацией ИС, ее компонентов и применяемых средств поверки;

• - предусмотренные федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11.03.2013 №96;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть» в сфере безопасности, охраны труда и окружающей среды.

• 4.2 К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

• - изучившие эксплуатационную документацию на ИС, СИ, входящие в состав ИС, и средства поверки;

• - изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 4.3 При появлении утечек газа, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C:                       от плюс 15 до плюс 25

• - относительная влажность, %:                                от 30 до 80

• - атмосферное давление, кПа:                                  от 84,0 до 106,7

• 5.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 5.1, но удовлетворяющих условиям эксплуатации ИС и средств поверки.

• 6.1 Перед проведением поверки выполняют следующие подготовительные операции:

• - изучают техническую и эксплуатационную документацию ИС;

• - изучают настоящую инструкцию и руководства по эксплуатации средств поверки;

• - подготавливают средства поверки в соответствии с требованиями их эксплуатационной документации;

• - контролируют фактические условия поверки на соответствие требованиям раздела 5 настоящей инструкции;

• - эталонные СИ, баллоны с ГС выдерживают при температуре, указанной в разделе 5 настоящей инструкции, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

• - проверяют параметры конфигурации ИС (значения констант, коэффициентов, пределов измерений и уставок, введенных в память контроллеров противоаварийной защиты SM, системы измерительно-управляющей ExperionPKS (далее - ExperionPKS)) на соответствие данным, зафиксированным в эксплуатационных документах ИС;

• - выполняют иные необходимые подготовительные и организационные мероприятия.

• 6.2 Проверяют наличие следующей документации:

• - эксплуатационной документации ИС;

• - свидетельство о предыдущей поверке ИС (при периодической поверке).

• 6.3 Поверку продолжают при выполнении всех требований, описанных в пунктах 6.1 и

• 6.2 настоящей инструкции.

• 7.1.1 При внешнем осмотре ИС проверяют:

• - соответствие состава ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технической и эксплуатационной документации ИС;

• - заземление компонентов ИС, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

• 7.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технической и эксплуатационной документации ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

• 7.2 Опробование

• 7.2.1.1 Подлинность программного обеспечения (далее - ПО) ИС проверяют сравнением идентификационных данных ПО с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в таблицах

• 7.1 и 7.2.

Таблица 7.1 - Идентификационные данные ПО ИС

Таблица 7.2 - Идентификационные данные ПО ИС

• 7.2.1.2 Проверку идентификационных данных ПО ИС проводят в следующей последовательности:

• 1) для проверки номера версии ПО на автоматизированном рабочем месте (далее - АРМ) оператора выделить конкретный файл и нажать правую кнопку мыши. В появившемся окне выбрать пункт «Свойства», далее открыть вкладку «Подробно», где отобразится номер версии ПО;

• 2) номер версии ПО сравнить с данными, представленными в таблицах 7.1 и 7.2.

• 7.2.1.3 Проверяют возможность несанкционированного доступа к ПО ИС и наличие аутентификации (введение логина и пароля), возможность обхода аутентификации, реакцию ПО ИС на неоднократный ввод неправильного логина и (или) пароля.

• 7.2.1.4 Результаты опробования считают положительными, если идентификационные данные ПО ИС совпадают с идентификационными данными, которые приведены в таблицах 7.1 и 7.2, а также исключается возможность несанкционированного доступа к ПО ИС и обеспечивается аутентификация.

• 7.2.2.1 Проверку работоспособности ИС проводят одновременно с определением метрологических характеристик по 7.3 настоящей инструкции.

• 7.3.1 Определение погрешности выполняют для каждого ИК в соответствии с заявлением владельца ИС.

• 7.3.2 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров выполняют комплектно на месте эксплуатации.

• 7.3.2.1 Собирают схему в соответствии с приложением А настоящей инструкции.

• 7.3.2.2 На вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334 (далее - Drager PIR 7000) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенной в приложении Б настоящей инструкции. Подачу ГС осуществляют посредством калибровочного адаптера.

• 7.3.2.3 Расход ГС устанавливают (0,5±0,1) дм³/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 секунд.

• 7.3.2.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

• - довзрывоопасных концентраций горючих газов и паров, измеренного ИК (по показаниям АРМ операторов ИС) С₍, % нижнего концентрационного предела распространения пламени (далее - НКПР);

• - температуры окружающей среды в месте установки Drager PIR 7000 t_nn , °C, измеренного термогигрометром;

• - атмосферного давления в месте установки Drager PIR 7000 р_пп, кПа, измеренного термогигрометром;

• 7.3.2.5 Для диапазона измерений от 0 до 50 % НКПР включ. в каждой реперной точке вычисляют абсолютную погрешность Днкпр, % НКПР, по формуле

Днкпр-C.-Cf,                                 (1)

где С’ - действительное значение содержания определяемого компонента в ГС в z-ой реперной точке, % НКПР (берут из паспорта на ГС).

• 7.3.2.6 Для диапазона измерений свыше 50 до 100% НКПР в каждой реперной точке вычисляют относительную погрешность §_нкпр, %, по формуле

$нкпр ⁼  ' _д ’100.                                        (2)

^ci

• 7.3.2.7 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров считают положительными, если рассчитанная погрешность измерения довзрывоопасных концентраций горючих газов и паров в каждой реперной точке не выходит за пределы:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от 90,6 до 104,8 кПа:

• - для диапазона измерений от 0 до 50 % НКПР включ. А_Стах, % НКПР:

Ас... =                      +1.5‘ + о.^;

• - для диапазона измерений свыше 50 до 100 % НКПР 8_Стах, %:

б-=4°²⁺(^2,5'^1^+з2+И ^;

б) если атмосферное давление, измеренное термогигрометром, не находится в пределах от 90,6 до 104,8 кПа:

• - для диапазона измерений от 0 до 50 % НКПР включ. А_Стах, % НКПР:

Ас... =      + [ 1.25 ■            +1,[ 1Л^(Роп₃~₃¹’] + 0,25’;

^где Рну “ нормальное условие (атмосферное давление) поверки Drager PIR 7000, кПа;

- для диапазона измерений свыше 50 до 100 % НКПР 8_Спих, %:

• 8.1 Результаты поверки ИС оформляют протоколом с указанием даты и места проведения поверки, условий поверки, применяемых эталонов, результатов расчета погрешности. Рекомендуемая форма протокола поверки ИС приведена в приложении В настоящей инструкции.

• 8.2 При положительных результатах поверки ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком.

• 8.3 При положительных результатах поверки отдельных ИК из состава ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком с указанием информации об объеме проведенной поверки.

• 8.4 При наличии свидетельств о поверке ИС в части отдельных ИК, они прикладываются к свидетельству о поверке ИС.

• 8.5 Отрицательные результаты поверки ИС оформляют в соответствии с утвержденным порядком. При этом выписывается извещение о непригодности к применению ИС с указанием причин непригодности.

(рекомендуемое)

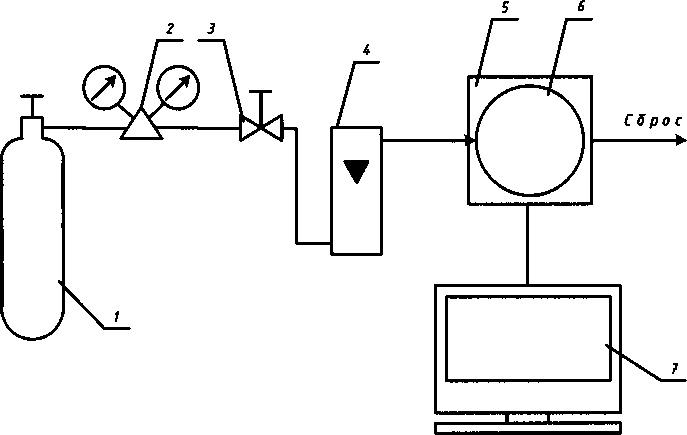

Условные обозначения:

• 1 Источник ГС.

• 2 Редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением).

• 3 Вентиль точной регулировки (при использовании ГС в баллонах под давлением).

• 4 Индикатор расхода (ротаметр).

• 5 Адаптер калибровочный (показан условно).

• 6 Поверяемый датчик оптический инфракрасный Drager PIR 7000 исполнения 334 (показан условно).

• 7 АРМ оператора ИС.

(рекомендуемое)

Форма протокола поверки ИС

Дата_____._____.20___г.

Поверитель: (наименование юридического лица или индивидуального предпринимателя, выполнившего поверку)

Место проведения поверки:

Наименование поверяемого средства измерений: Система измерительная контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского

Заводской номер ИС: 4550.50-ЛСП-2-АСУ-ЗГ

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ExperionPKS и SAI-1620т                    ________

• - в местах установки Drager PIR 7000                             ________

б) относительная влажность, %                                     ________

в) атмосферное давление, кПа                                      ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Поверка проведена в соответствии с документом: МП 1006/1-311229-2018 «Инструкция. Государственная система обеспечения единства измерений. Система измерительная контроля загазованности АСУТП ледостойкой стационарной платформы № 2 месторождения им. В. Филановского. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 10 июня 2018 г.

Проведение поверки:

• 1 Внешний осмотр: соответствует (не соответствует) требованиям 7.1 методики поверки.

• 2 Опробование: соответствует (не соответствует) требованиям 7.2 методики поверки.

3 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров

3.1 Состав ИК довзрывоопасных концентраций горючих газов и паров

3.2 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров комплектно

3.2.1 Результаты определения абсолютной погрешности измерения довзрывоопасных концентраций горючих газов и паров

3.2.2 Результаты определения относительной погрешности измерения довзрывоопасных концентраций горючих газов и паров

Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров: положительные (отрицательные)

12 из 12
