УТВЕРЖДАЮ

директора

Татарстан»

. Аблатыпов

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИЗМЕРИТЕЛИ ДАВЛЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЕ

ПРОМА- ИДМ-016

Методика поверки

В 407.350.000.000 МП

2017 г.

Содержание.

Стр.

Общие положения                „

Настоящая методика распространяется на измерители давления многофункциональные ПРОМА-ИДМ-016 (далее измерители), предназначенные для измерения давления жидких, газообразных сред.

Настоящая методика устанавливает требования к объему, условиям поверки, методам и средствам экспериментального исследования метрологических характеристик и порядку оформления результатов поверки.

Измерители подлежат как первичной, так и периодической поверке.

Интервал между поверками - 3 года.

1 Операции поверки

Операции поверки, которые должны проводиться при поверке измерителей с указанием разделов настоящей методики, где изложен порядок их выполнения, приведен в таблице 1.

Таблица 1.

Наименование операции

Обязательность проведения при

Номер пункта настоящей методики

первичной поверке

периодической, поверке

Внешний осмотр, проверка маркировки и комплектности.

+

п. 6.1

Проверка и сопротивления изоляции измерителей при температуре (20±5)°С

п. 6.2

Проверка измерителя на функционирование

+

+

п. 6.3

Проверка допускаемой основной приведенной погрешности измерения

+

<<

п. 6.4

Оформление результатов поверки.

+

+

п. 7

Примечание: Знак «+» указывает на обязательность операции поверки.

2 Средства поверки и их метрологические характеристики

Перечень основных средств поверки (эталонов) приведен в таблице 1

Таблица 1

Наименование и тип

Технические характеристики

Назначение и операции

Микроманометр

МКВ-250

Пределы измерений (0-2,5) кПа, класс точности 0,02.

Поверка низкопредельных измерителей до ± 2,5 кПа

Манометры МО, вакуумметры ВО и напоромеры типа НОСП эталонные

Пределы измерений 4; 10; 40; 100; 250; 400; 1000; 2500; 4000 кПа;

Класс точности 0,1; 0,15

Поверка измерителей от 2,5 кПа до 4000 кПа

Манометры технические пружинные МТ

Пределы ЮОкПа и

600 кПа,1600 кПа класс точности 0,6

Контроль задаваемых перегрузок давления и герметичности

Прессы воздушные серии ПВ

+ (0-20) кПа; (0-400) кПа

Создание

разрежения/давления

Компрессор воздушный

(0 - 1,6) МПа

Источник избыточного давления

Г рузопоршневой манометр МП-60

0 - 6000 кПа

Создания давления для жидкостных датчиков

Цифровой амперметр СА-301 0/1

Измерение тока, пределы 5-10-20-50 мА, погрешность ± 0,1%

Контроль выхода (4-20) мА

Набор отверток

Ширина лезвия -1;2;3мм,

Подключение кабелей

Блок питания Б5-29

= 24В, регулируемый выход (18-30)В

Питание измерителя постоянным током

Резисторы:

С2-33-2-1; С2-33-2-500

Номинал 1 Ом±5% и номинал 500 Ом±5%

Имитатор нагрузок выхода (4-20) мА

Мегаомметр

Напряжение 500В

Погрешность ±20%

Контроль сопротивления изоляции

Примечание:

  • • Все применяемые средства измерений должны иметь действующие свидетельства о поверке,

  • • Допускается применение эталонов и средств измерений утвержденного типа с аналогичными метрологическими характеристиками.

3 Требования к квалификации поверителей

Поверка комплекса должна осуществляться поверителем, аттестованным в соответствии с действующим законодательством,

4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0, указаниями по безопасности, изложенными в руководствах .по эксплуатации на измерители ПРОМА-ИДМ-016, применяемых эталонов и вспомогательного оборудования.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

5 Условия проведения поверки и подготовка к ней

Поверка измерителей должна проводиться в нормальных условиях:

  • • температура окружающего воздуха (20±5) °C;

  • • относительная влажность окружающего воздуха (30 - 80) %;

  • • атмосферное давление (84 - 106,7) кПа;

  • • практическое отсутствие вибрации, тряски и внешнего магнитного поля;

  • • напряжение питания от - сети переменного -тока (187-242) В, частотой (50±2) Гц, при коэффициенте гармоник не более 5 %.

Перед началом поверки поверитель должен изучить руководство по эксплуатации В407.350.000.000 РЭ на измерители ПРОМА-ИДМ-016, документацию на эталоны и другие технические средства, используемые при поверке, настоящую методику и правила техники безопасности.

6 Проведение поверки
  • 6.1 Внешний осмотр, проверка маркировки и комплектности.

Визуальный осмотр измерителей должен показать, что защитный корпус, внешние клеммы не имеют видимых разрушений, штуцера не имеет механических повреждений и нарушений резьбы.

При внешнем осмотре должно быть установлено соответствие измерителей требованиям технической документации изготовителя в части маркировки и комп л ектно сти.

При невыполнении данного пункта измерители к дальнейшей поверке не допускают.

  • 6.2 Проверка сопротивления изоляции измерителя при температуре (20±5)°С,

Проверка электрического сопротивления изоляции проводится в соответствии с ГОСТ Р 52931-2008,

Проверку сопротивления изоляции выполняют при температуре (20±5) 0 С и относительной влажности окружающего воздуха не более 80 % мегаомметром с номинальным напряжением 500В или установкой GPI-735A. Проверку сопротивления изоляции проводят между соединенными накоротко контактами 1-12 и контактами 13, 14 клеммы XT 1.

Измеритель считается выдержавшим испытания, если электрическое сопротивление изоляции не менее 100 МОм.

  • 6.3 Проверка на функционирование.

Для опробования собрать схему проверки измерителя согласно рис.1 и в дальнейшем эту же схему использовать для операций по поверке.

При опробовании проверяют работоспособность измерителя, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должны наблюдаться:

  • • изменение выходного токового сигнала;

  • • изменение показаний индикации;

• свечение светодиодов «МАХ 2», «MIN 2» (красные) и «МАХ1», «MINI» (зеленые) при выходе измеряемого параметра давления за установленные границы диапазона.

  • 6.4 Определение основной погрешности и вариации.

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала (калибровка) и после корректировки диапазона. Допускается второй цикл не проводить, если основная погрешность соответствует:

  • - пределы (диапазоны) 1 и 2           ±0,5

  • - пределы (диапазоны) 3 и 4           ±1,0

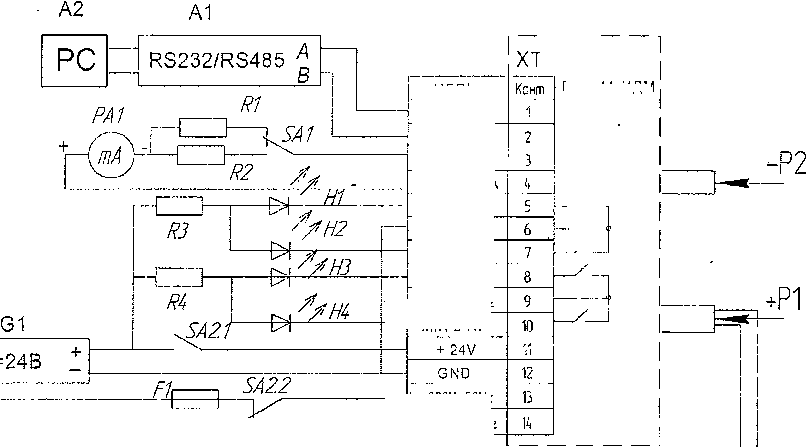

а) Измеритель ПРОМА-ИДМ-016

L-220B ,50Hz <■

N <

L - 220У, 50Hz

N-220V,50Hz

ЦЕПЬ _

RS-485 А

ПРОМА-ИДМ

--MIN 2+МАХ 2

MIN 2-НР

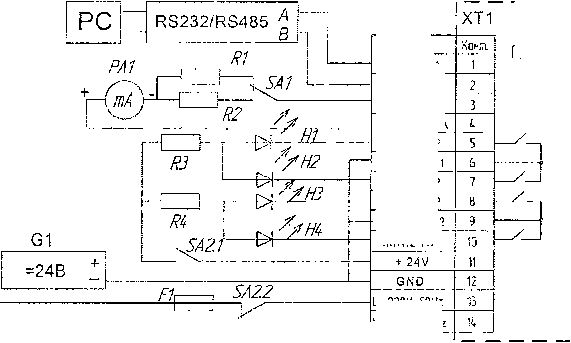

б) Измеритель ПРОМА-ИДМ-О16(B) с выносным датчиком

А2         А1

GND

MIN.1+MAX

L-220B',50Hz <■

N <

ХТ2

L * 220V. ООН Z

N- 220V. 50Hz

М1

ЦЕЛЬ

RS-485 А

M1N.1-HP

МАХ.2-НР

МШ.2+МАХ.2

ПРОМА-ИДМ

Конт

'Сигнал

+5В

разъем DIN 43650

Рис.1. Схемы поверки и проверки на функционирование.

Ml - манометр (вакуумметр, напоромер, тягонапоромер) образцовый кл.0,1;

РА1 - цифровой амперметр СА-3010/1;

SA1 - тумблер МТ-1;

SA2 - тумблер П2-ТЗ;

R1 - резистор С2-33-2-50'0 Ом ± 5%;

R2 - резистор С2-33-2-1 Ом ± 5%;

R3,R4-резистор С2-33-2-3 кОм ± 10%;

F1 - предохранитель плавкий ВП-1-1-0,25А;

G1 - блок питания регулируемый Б5-29;

А1 - преобразователь интерфейса RS232 / RS485 типа ADAM-4520;

А2 - ЭВМ PC с установленной программой калибровки,

По эталонному прибору устанавливают поверяемое значение измеряемого давления, равное расчетному и снимают показания выходного токового сигнала измерителя по миллиамперметру.

Прогреть измеритель после подачи питания в течение 30 минут. Примечание. При необходимости произвести корректировку сдвига (нуля) при отсутствии измеряемого параметра согласно руководства по эксплуатации В407.350.000.000 РЭ

Основную погрешность Y в контролируемой точке в процентах вычисляют по формуле:

I-I

у=-----х100%

I

max 0

где, I (mA) - действительное значение выходного сигнала, соответствующее поверяемому значению параметра давления;

Ip (mA) .расчетное значение выходного сигнала, соответствующее поверяемому значению параметра давления;

10- нижний предел изменения выходного сигнала, равный 4 мА;

1тах.- верхний предел изменения выходного сигнала, равный 20 мА;

Расчетное значение выходного 1Р сигнала для заданного номинального значения измеряемого давления (ПРОМА-ИДМ-ДИ), разрежения (ПРОМА-ИДМ-ДВ), разности давлений (ПРОМА-ИДМ-ДД) определяется по алгебраической формуле:

  • 7 -Л

1 =_wc_0_.xP+/

Р Р -Р , .     0

max. min.

где, Р - поверяемое значение измеряемого давления, кПа;

Ртах- верхнее предельное значение измеряемого давления, кПа;

Pmin~ нижнее предельное значение измеряемого давления, кПа.

Расчетное значение выходного 1р сигнала для измерителей давления-разрежения (тягонапоромеры ПРОМА-ИДМ-ДИВ) для заданного

номинального значения измеряемого избыточного давления Р определяется по формуле:

При измерении разрежения Р для расчета 1р применять формулу:

Р      -Р

где, 1(тА) - действительное значение выходного сигнала, соответствующее поверяемому значению давления/разрежения; Ip (mA) .расчетное значение выходного сигнала, соответствующее поверяемому значению давления/разрежения;

10- нижний предел изменения выходного сигнала, равный 4 мА; 1т ах- верхний предел изменения выходного сигнала, равный 20 мА; Р - поверяемое значение измеряемого давления/разрежения, кПа; Рразр.тах— верхний предел разрежения для измерителей -давления/разрежения, кПа;

Ризб.тах- верхний предел измерений избыточного давления для измерителей давления/разрежения, кПа.

Основную погрешность следует определять при пяти значениях измеряемого параметра (давления, разрежения, разности давлений), включая граничные значения диапазона измерений.

Определение погрешности индикации совмещать с операциями по определению основной погрешности токового выхода - допустимая погрешность индикации Ти и токового выхода Z, выраженный в процентах от верхнего предела измерений, не более, ± 0,5% на

диапазонах «1» и «2»; не более ± 1% на диапазонах «3» и «4».

Вариацию выходного сигнала уг и сигнализации ус определяют как наибольшую разность между значениями выходного сигнала, соответствующими одному и тому же значению измеряемого давления, полученными отдельно при прямом и обратном ходе.

Для расчета вариации пользоваться показаниями, полученными при определении основной погрешности. Вариация не более У.

7. Оформление результатов поверки.

При положительных результатах первичной поверки измеритель признают пригодным к эксплуатации, в паспорте делают соответствующую запись, удостоверенную подписью поверителя и нанесением знака поверки.

■ При положительных результатах периодической поверки оформляют протокол и свидетельство о поверке согласно Приложению 1 Порядка проведения поверки средств измерений, требования ■ к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга №1815 от 02.07.2015 г., а ранее выданное свидетельство аннулируют.

11
