Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

«ВНИИМ

м.п.

2019 г.

И. о.

Государственная система обеспечения единства измерений

Спектрометры-радиометры цифровые портативные многоканальные гамма- и рентгеновского излучения dig© ART

МЕТОДИКА ПОВЕРКИ

МП 2104-0002-2008

с изменением № 1

Руководитель отдела ующих излучений

измере

_С.Г. Трофимчук

Руководитель сектора

х

С.М. Аршанский

- 2019 -

СОДЕРЖАНИЕ                              стр

Настоящая методика распространяется на спектрометры-радиометры цифровые портативные многоканальные гамма- и рентгеновского излучения digiDART (далее по тексту спектрометры), предназначенные для измерения энергетических спектров гамма-излучающих радионуклидов и рентгеновских излучателей, а также активности (удельной, объемной) гамма-излучающих радионуклидов в пробах и объектах в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений), и устанавливает методику их первичной и периодической поверки.

(Измененная редакция, Изм. № 1)

Первичной поверке подлежат все спектрометры до ввода в эксплуатацию, а также после ремонта или замены устройства детектирования.

(Измененная редакция, Изм. № 1)

Периодической поверке спектрометры подвергаются в процессе эксплуатации.

Интервал между поверками - два года.

(Измененная редакция, Изм. № 1)

Примечание. При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Примечание (Введено дополнительно, Изм. № 1)

1 Операции поверки

Объем и последовательность операций поверки спектрометра указаны в таблице 1.

Таблица 1. Объем и последовательность операций поверки спектрометра.

Наименование операции

Номер пункта методики

Проведение операций при:

первичной поверке

периодической поверке

1 Внешний осмотр

6.8.1

Да

Да

2 Опробование

  • 2.1 Проверка работоспособности

  • 2.2 Подтверждение соответствия программного обеспечения

6.8.2

6.8.2.1

6.8.2.2

Да

Да

Да

Да

Да

Да

3 Определение времени установления рабочего режима и нестабильности энергетической характеристики за время непрерывной работы

6.8.3

Да

Нет

4 Определение диапазона энергии регистрируемого излучения и приведенной погрешности характеристики преобразования (интегральной нелинейности)

6.8.4

Да

Да

5 Определение энергетического разрешения

6.8.5

Да

Да

6 Проверка максимальной входной статистической загрузки

6.8.6

Да

Нет

7 Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения

6.8.7

Да

Да

Таблица 1 (Измененная редакция, Изм. № 1)

2 Средства поверки

При проведении поверки используются следующие средства:

рабочие эталоны 2 разряда по ГОСТ 8.033-96 - источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 (per. № 46383-11) с активностью от 104 до 105 Бк с погрешностью не более 6 % (см. табл. 2);

(Измененная редакция, Изм. № 1)

  • -    устройство позиционирования для размещения ОСГИ в определенных (фиксированных) положениях относительно детектора;

  • -     вспомогательные СИ - термометр, психрометр, дозиметр.

Все эталонные источники ионизирующего излучения должны иметь действующие свидетельства о поверке.

Таблица 2. Эталонные источники, используемые при поверке различных типов спек-

трометров digiDART.

Наименование операции

Тип детектора

Используемые источники

1. Внешний осмотр

Все типы

2. Опробование

Все типы

Любой источник из набора ОСГИ, испускающий фотоны с энергиями в пределах рабочего диапазона для данного типа детектора

3. Проверка времени установления рабочего режима и определение нестабильности энергетической характеристики за время непрерывной работы

GEM, SGD-GEM, 905, 2BY2, Scionix

GEM-C, GEM-S, GEM-SP, GMX

SLP

GLP, SGD

137Cs, 228Th, 24lAm

55Fe, l37Cs, 228Th

24,Am

57Co, 24lAm

4. Проверка диапазона энергии регистрируемого излучения и определение приведенной погрешности характеристики преобразования (интегральной нелинейности).

GEM, SGD-GEM, 905, 2BY2, Scionix

GEM-C, GEM-S, GEM-SP, GMX SLP

GLP

SGD

57Co, “Co, 88Y, 228Th, 24lAm 55Fe,57Co, «to, “Y, 228Th,241 Am 55Fe, 24lAm

55Fe,57Co, 88Y, l33Ba, 137Cs 55Fe,57Co, l33Ba,241 Am

5. Определение энергетического разрешения

GEM, SGD-GEM

GLP, SGD

SLP

GEM-C, GEM-S, GEM-SP, GMX 2BY2, 905, Scionix

57Co, “Co

55Fe,57Co “Fe

55Fe, 57Co, “Co

137Cs

6. Проверка максимальной входной статистической загрузки

GEM, GEM-C, GEM-S, GEM-SP, GMX, SGD-GEM 2BY2, 905, Scionix

GLP, SGD, SLP

“Co, l37Cs 88Y, l37Cs, 24lAm,55Fe

7. Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения

GEM, GMX, SGD-GEM 2BY2, 905, Scionix GLP, SGD, SLP

“Co 137Cs

241 Am

Таблица 2 (Измененная редакция, Изм. № 1)

Примечание. Допускается использование других источников из комплекта ОСГИ, удовлетворяющих по энергиям испускаемых фотонов и номинальной активности требованиям ГОСТ 26874-86 для измерения соответствующих параметров.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, прошедшие специальную подготовку и аттестованные в качестве поверителей спектрометрических и радиометрических средств измерений.

4 Требования безопасности

При выполнении измерений с использованием образцовых источников ионизирующих излучений должны быть соблюдены требования следующих документов:

  • -    Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010 СП 2.6.1.2612-10);

(Измененная редакция, Изм. № 1)

  • -     Нормы радиационной безопасности (НРБ-99/2009 СанПиН 2.6.1.2523-09);

(Измененная редакция, Изм. № 1)

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • —    температура окружающего воздуха 20 ± 5 °C;

  • —    относительная влажность воздуха 30 + 80 %;

  • —    атмосферное давление от 86 до 106,7 кПа;

  • —    фон внешнего гамма-излучения:

  • -  при первичной поверке - не более 0,2 мкЗв/ч.;

при периодической поверке (в условиях эксплуатации) - не более 0,5 мкЗв/ч.

При выполнении поверки должны быть соблюдены требования соответствующих разделов технических описаний компонентов, входящих в состав спектрометра и Руководства пользователя программного обеспечения.

6 Порядок проведения поверки
  • 6.1 Подготовка спектрометра к поверке должна быть проведена в соответствии с требованиями технической документации на его компоненты и Руководством пользователя программного обеспечения.

  • 6.2 В процессе поверки не разрешается проведение наладочных и настроечных работ, не предусмотренной эксплуатационной документацией.

  • 6.3 При поверке допускается использование средств измерения других типов, метрологические характеристики которых не хуже, чем у указанных в разделе 2.

  • 6.4 При поверке руководствоваться правилами техники безопасности, изложенными в разделе Требования безопасности и соответствующих разделах руководств по эксплуатации испытательного оборудования.

  • 6.5 (Исключен, Изм. № 1).

  • 6.6 Определение линейной градуировочной энергетической характеристики (для п. 4 таблицы 1), энергетического разрешения (п. 5 таблицы 1), эффективности регистрации в пике полного поглощения (п. 7 таблицы 1), а также площадей и положений пиков полного поглощения проводят с помощью соответствующих программных инструментов согласно Руководству пользователя программного обеспечения.

  • 6.7 Определение эффективности регистрации фотонов от точечного источника по п. 7 таблицы 1 проводят в фиксированной геометрии при расположении источника на расстоянии 25 - 250 мм от торца детектора на его оси. При наличии конструктивной возможности размещения источника на расстоянии 250 мм от торца детектора (стандартная геометрия для измерения относительной эффективности детектора, нормируемой в его технических характеристиках) эффективность регистрации по п. 7 таблицы 1 проводят в этой геометрии. В Свидетельстве о поверке приводят описание геометрии измерения эффективности регистрации.

  • 6.8 Проведение поверки

    • 6.8.1  Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - соответствие комплектности требованиям документации,

  • -  надежность крепления соединительных кабелей,

  • -  отсутствие механических повреждений и дефектов на блоках поверяемого спектрометра, которые могут повлиять на его работоспособность.

  • 6.8.2  Опробование

    • 6.8.2.1    Проверка работоспособности

Включить спектрометр в соответствии с РЭ, установить перед детектором любой источник из набора ОСГИ, запустить набор спектра и убедиться в работоспособности спектрометра по информация о наборе спектра в соответствующем окне программного обеспечения

  • 6.8.2.2    Подтверждение соответствия программного обеспечения.

    • 6.8.2.2.1  Подтверждение соответствия программного обеспечения (ПО) спектрометра digiDART включает:

  • - проверку наличия и соответствия идентификационного наименования и номера версии программного модуля ПО;

  • - проверку цифрового идентификатора программного обеспечения (контрольная сумма исполняемого кода) программного модуля ПО.

  • 6.8.2.2.2  Комплектность и идентификационные данные программного обеспечения должны соответствовать приведенным в таблице 3

Таблица 3 - Идентификационные данные ПО, приведенные в описании типа.

Идентификационные данные (признаки)

Значения

Встроенное

Автономное

Наименование ПО

digiDART

MAESTRO MCA Emulator for Microsoft®

Windows

A65-B32

A65-BW

Идентификационное наименование ПО

DDART

Mca32.exe

Mca32.exe

Номер версии (идентификационный номер) ПО

214

6.08"

7.01"

Цифровой идентификатор ПО

недоступен

20F273507074677CD

1115465063D9C3F2)

9F1D4EBA5FD9C812

078257F9E2FA558421

Алгоритм получения цифрового идентификатора

-

MD5

MD5

1' Номер версии ПО не ниже указанного в таблице.

2) Контрольная сумма относится к версии ПО, указанной в таблице.

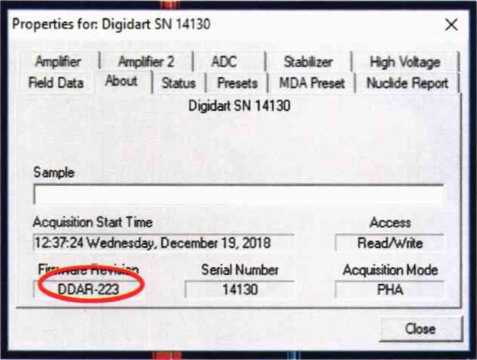

  • 6.8.2.2.3 Наименование и номер версии встроенного программного обеспечения (ПО) анализатора digiDART доступны при подключении анализатора по USB кабелю к ПК на дисплее анализатора (см. рис. 1а) или в программе MAESTRO в главном меню программы кнопки Acqure-MCB Properties-About (см. рис 16)

    ORTEC digiDART’'

    Рис. 1. Наименование и номер версии встроенного программного обеспечения

  • 6.8.2.2.4 Для автономного ПО MAESTRO проверяют наличие программного модуля Mca32.exe в каталоге C:\Program Files\Maestro\ или C:\Program Files (x86)\Maestro\ (для 64-разрядной операционной системы).

  • 6.8.2.2.5 Определение номера версии (идентификационного номера) ПО MAESTRO выполняют в главном меню программы (см. рис. 2) нажатием кнопки File-About Maestro в меню главного окна программы.

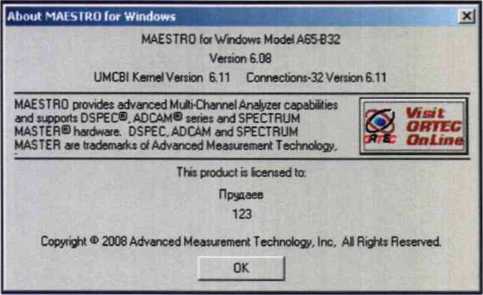

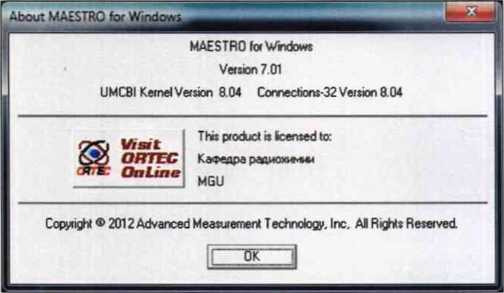

модель А65-В32                      модель A65-BW

Рис. 2 Вид экранной формы About Maestro.

  • 6.8.2.2.6  Выполняют операции по определению цифрового идентификатора исполняемого файла Mca32.exe. Вычисление цифрового идентификатора производят посредством подсчета контрольной суммы по методу MD5 с помощью программы MD5_FileChecker или аналогичной.

  • 6.8.2.2.7  Определенные при первичной поверке номер версии и цифровой идентификатор заносят в свидетельство о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии и вычисленного цифрового идентификатора с указанными значениями в «Свидетельстве о первичной поверке».

  • 6.8.3  Проверка времени установления рабочего режима и определение нестабильности энергетической характеристики за время непрерывной работы.

    • 6.8.3.1    Для проверки использовать источники ОСГИ с радионуклидами в соответствии с п. 3 таблицы 2.

    • 6.8.3.2    Проверку проводить в соответствии с ГОСТ 26874-86 п. 6.3.

Результаты проверки по п. 6.8.3 считаются положительными, если при начале измерений через 5 минут после включения спектрометра (время установления рабочего режима) нестабильность энергетической характеристики за 8 часов непрерывной работы не превышает 0,05%(для ППД) и 2% (для сцинтилляционного детектора), соответственно.

  • 6.8.4  Проверка диапазона энергии регистрируемого излучения и определение приведенной погрешности характеристики преобразования (интегральной нелинейности).

    • 6.8.4.1    Для проверки использовать источники ОСГИ с радионуклидами в соответствии с п. 4 таблицы 2.

    • 6.8.4.2    Определение проводить соответствии с ГОСТ 26874-86 п.4.5.

    • 6.8.4.3 Результаты проверки по п. 6.8.4 считаются положительными, если погрешность характеристики преобразования (интегральная нелинейность) спектрометра не превышает 0,025% (для ППД) и 0,5% (для сцинтилляционного детектора) в рабочем (для данной серии детекторов) диапазоне энергий.

  • 6.8.5  Определение энергетического разрешения

    • 6.8.5.1    Для проверки использовать источники ОСГИ с радионуклидами в соответствии с п. 5 таблицы 2.

    • 6.8.5.2    Определение проводить соответствии с ГОСТ 26874-86 пп.3.3.7-3.3.9.

    • 6.8.5.3    Результаты проверки по п. 6.8.5 считаются положительными, если разрешение не превышает предельного значения для соответствующего типа детектора, приведенного в паспорте детектора.

  • 6.8.6  Проверка максимальной входной статистической загрузки

    • 6.8.6.1    Для проверки использовать источники ОСГИ с радионуклидами в соответствии с п. 6 таблицы 2.

    • 6.8.6.2    Определение проводить соответствии с ГОСТ 26874-86 п.5.3.

    • 6.8.6.3 Результаты проверки по п. 6.8.6 считаются положительными, если при изменении загрузки от 103 до максимальной сдвиг пика не более 0.3%, уширение пика не более 50%.

  • 6.8.7 Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения

    • 6.8.7.1    Для проверки использовать источники ОСГИ с радионуклидами в соответствии с п. 7 таблицы 2. Геометрию измерений выбирать в соответствии с рекомендациями п. 6.7.

    • 6.8.7.2    Определение проводить соответствии с ГОСТ 26874-86 п.4а.

    • 6.8.7.3    В Свидетельство о первичной поверке вносят измеренное значение эффективности регистрации £oi и ее погрешности Д£а. При периодической поверке проверяют сохранность эффективности регистрации, сравнивая полученное значение £/ с исходным значением £oi по формуле:

|€-«о,|^7д’+до.
  • 6.8.7.4    Результаты периодической проверки по п. 6.8.7 считаются положительными, если выполняется соотношение п. 6.8.7.3.

Подраздел 6.8 (Введен дополнительно, Изм. № 1)

7 Оформление результатов поверки
  • 7.1 Результат поверки признают положительным, если с положительными результатами выполнены операции по п.п. 6.8.1-6.8.7. Все результаты заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 7.2 При положительных результатах поверки, выдается Свидетельство о первичной поверке установленной формы

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

  • 7.3 На оборотной стороне свидетельства о поверке указывают:

  • - метрологические характеристики, определенные при поверке;

  • - идентификационные данные программного обеспечения спектрометра.

  • 7.4 При отрицательных результатах поверки спектрометр к применению не допускается. На него выдается извещение о непригодности установленной с указанием причин непригодности.

Раздел 7 (Измененная редакция, Изм. № 1)

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№_____ от ________20

Объект поверки: Спектрометр-радиометр цифровой портативный многоканальный гамма- и рентгеновского излучения digiDART в составе:

  • - Детектор полупроводниковый (сцинтилляционный)

  • - Многоканальный анализатор

  • - Программное обеспечение MAESTRO А65-В__

Регистрационный номер в Федеральном информа

ционном фонде по обеспечению единства измерений:       23179-08

Заказчик:

Серия и номер знака предыдущей поверки (если

имеются):

Дата предыдущей поверки:

Место проведения поверки:________________________________________________

(наименование организации)

Время проведения поверки:________________________________

Условия проведения поверки:

Вид поверки: первичная (периодическая)

Наименование нормативного документа при поверке: МП 2104-0002-2008 «Спектрометры-радиометры цифровые портативные многоканальные гамма- и рентгеновского излучения digiDART. Методика поверки», с изменением № 1.

Средства измерений и вспомогательное оборудование:

  • 1 Внешний вид:

Внешний вид, комплектность, маркировка соответствует (не соответствует) требованиям технической документации.

Внешние повреждения прибора отсутствуют (присутствуют).

Вывод: результаты проверки: положительные (отрицательные).

  • 2 Опробование

Прибор работоспособен (не работоспособен).

Сообщения об ошибках отсутствуют (имеются; указать содержание).

Результаты проверки работоспособности положительные (отрицательные).

Соответствие программного обеспечения (ПО):

Идентификационные данные (признаки)

Значения

Встроенное

Автономное

Наименование ПО

MAESTRO MCA Emulator for Microsoft Windows

A65-B32 (A65-BW)

Идентификационное наименование ПО

Mca32.exe

Номер версии ПО

Цифровой идентификатор ПО

недоступен

Алгоритм получения цифрового идентификатора

-

MD5

Результаты проверки соответствия ПО положительные (отрицательные).

Результаты опробования положительные (отрицательные).

3 Проверка времени установления рабочего режима и определение нестабильности энергетической характеристики за 8 часов непрерывной работы

Время после включения прибора, мин

Положение центра, кан

Z1 (      кэВ)

Z2 (      кэВ)

5

60

120

180

240

300

360

420

480

Среднее

CKO (S)

D,o=^-^.1OO=

■^max

Допустимое значение нестабильности энергетической характеристики за 8 часов непрерывной работы:                                      не более 0,05%

Результаты проверки времени установления рабочего режима и определения нестабильности энергетической характеристики за 8 часов непрерывной работы положительные (отрицательные).

4 Определение рабочего диапазона энергии регистрируемого гамма - излучения и приведенной погрешности характеристики преобразования (ИНЛ).

Нуклид

Eoi, кэВ

Zi, кан.

Ерасч, КЭВ

ДЕ— Eoi” Ерасч, кэВ

ИНЛ=ЛЕ^г/Е^-100%=     /    -100%=      %

Диапазон энергии регистрируемого излучения - от до     кэВ, интегральная

нелинейность -      % не превышает предельного значения, равного 0,025 %

Результаты определения рабочего диапазона энергии регистрируемого гамма - излучения и приведенной погрешности характеристики преобразования (ИНЛ) положительные (отрицательные).

5 Определение энергетического разрешения

Энергия, кэВ (радионуклид)

Энергетическое разрешение, кэВ

Измеренное

Предельно допустимое

Результаты определения энергетического разрешения положительные (отрицательные).

6 Определение максимальной статистической загрузки:

Загрузка

Ы1

Центр пика (        кэВ)

к, канал

ПШПВ,

(        кэВ)

R, кэВ

Скорость счета (          кэВ)

ГЦ С1

(kt-ko)/ko, %

(Ri-Ro)/Ro, %

(ПгПо)/по, %

По результатам испытаний, в качестве максимально допустимой интегральной статистической загрузки (Imax.c1) принято значение_________________с1.

Требуемое значение максимально допустимой статистической загрузки спектрометрического тракта:                         не менее 100000 с'1.

Результаты определения максимальной статистической загрузки положительные (отрицательные).

7 Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения.

Радионуклид__________, Энергия_______кэВ

Геометрия измерения:_______мм над торцом детектора.

Эффективность регистрации гамма-квантов в ППП

кэВ, имп./квант

Первичная поверка

Очередная поверка

4

Д-

Результаты определения эффективности регистрации фотонов положительные (отрицательные).

Вывод: результаты поверки: положительные (отрицательные).

Спектрометр-радиометр цифровой портативный многоканальный гамма- и рентгеновского излучения digiDART в составе:

  • - Детектор________________________

___________________________________________________________________9

• _________________________

  • - Многоканальный анализатор

____________________________________________________________9

__________________________________________________________________9

годен (не годен) к применению.

Выдано свидетельство о поверке № (извещение о непригодности №)

Дата поверки:_________________

Поверитель ____________________________

Приложение А (Введено дополнительно, Изм. № 1)
Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
