Методика поверки «Анализаторы каналов и стыков El многофункциональные МАКС-E1» (МБСЕ.468212.001 МП)

;Гу,£НИ()£

И.М. Миюсов

2006 г.

УТВЕРЖДАЮ

Директор ГЦИ СИ "СвязьТест"

ФГУП цниис

МБСЕ.468212.001 МП

ОБЩИЕ СВЕДЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов каналов и стыков Е1 многофункциональных МАКС-Е1, далее анализаторов, изготавливаемых ЗАО НПП "КОМЕ'ГЕХ" (Россия), при выпуске из производства, находящихся в эксплуатации, а также после хранения и ремонта.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл. 1.

  помощью основных и

Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 Поверка анализаторов должна производиться вспомогательных средств поверки, перечисленных в табл. 2.

  Таблица 2

  Номер пункта методики поверки	Наименование и тип средства поверки
  7.3	Частотомер электронно-счетный 43-63
  7.4	Осциллограф С1 -97
  7.5	Магазин затуханий МЗ-50-2, 75 Ом
  7.3-7.5	Устройство согласующее УС-Е1,Е2

  аналогичными

  с

  2.2 Допускается использовать другие средства поверки метрологическими характеристиками.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ

• 3.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах по эксплуатации поверяемого анализатора и средств поверки.

5 УСЛОВИЯ ПОВЕРКИ

• 5.1 При проведении поверки должны соблюдаться следующие условия;

• - температура окружающей среды (20 + 5)°С;

• - относительная влажность воздуха (65 + 15) %;

• - атмосферное давление (100+8) кПа.;

• -  напряжение сети питания (220 + 11) В;

• - частота промышленной сети (50 + 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

• 6.1  Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 6.2 Включигь средства поверки и прогреть их в течение времени, указанного в инструкции по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Внешний осмотр

Визуальным осмотром проверяют соответствие образца анализаторов технической документации в части комплектности, качества покрытий, фиксации регулировочных элементов, габаритных размеров, маркировки и упаковки.

• 7.2 Опробование

  • 7.2.1  Опробование проводят после ознакомления с руководством по эксплуатации.

  • 7.2.2  При опробовании производят подготовку анализатора к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети, включения анализатора. Для включения поверяемого прибора необходимо подсоединить к разъему «9 В» прибора шнур от сетевого адаптера, затем подсоединить вилку адаптера к сети переменного тока и включить прибор. Время установления рабочих режимов поверяемого прибора не менее 15 мин.

Пользуясь руководство.м по эксплуатации, проводят опробование анализатора Соедините вход канала «А» и выход прибора соединительным кабелем или измерительным №1 из комплекта прибора.

Нажимают кнопку «МЕНЮ», помещают курсор в строку «НАСТРОЙКИ» и нажимают кнопку «ВВОД».

В меню «НАСТРОЙКИ» переходят на строку «Конфигурация» и нажимают кнопку «Ввод» I. В появившемся окне выбирают параметр «БАЗОВАЯ» и снова нажимают

. После загрузки базовой конфигурации переходят в меню

Результат проверки считаечся положительным, если в поверяемом канале «А» ошибки отсутствуют в течение 1 минуты. При появлении одиночной ошибки измерения повторяют. 11роверяют также, измеряет ли анализатор ошибки при вводе их вручную в выходной сигнал.

Если анализатор работает правильно, приступают к поверке.

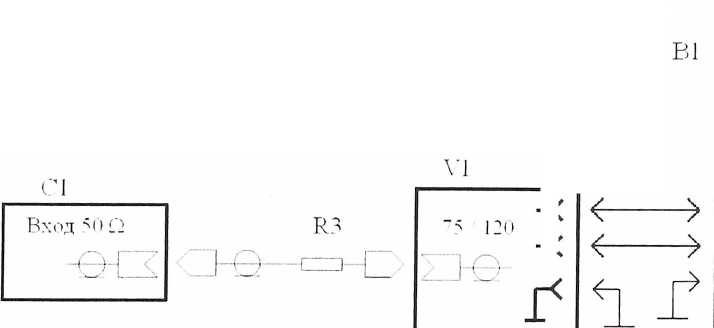

• 7.3 Проверка номинального значении тактовой частоты и относительной погрешности ее установки проводят с помощью частотомера, по схеме, представленной на рис. 1.

  В1




  \'1

  R?

  		<—	—>
  	■ "I -<			obi A 1 '^(1
  L				1

А1 - прибор «МАКС-Е1»;

В1 сетевой адаптер ~ 220/-9 В;

VI - устройство согласующее УС-Е1 .Е2;

R3 - резистор С2-10-0,125-24,9 Ом ± 1 %;

Р1 - частотомер.

Рис.1 Определение относительной погрешности установки тактовой частоты

На поверяемом приборе устанавливают сигнал в виде кодового слова из всех единиц в коде HDB-3. Расстройка скорости передачи должна быть установлена на 0.

Анализатор признают годным, если измеренное значение частоты сигнала составляет величину (1024000110) Гц, что соответствует скорости передачи (2048000120) бит/с.

Относительное отклонение частоты 6/определяют согласно выражению

f.

где:

/„ - номинальное значение частоты, Гн;

f - измеренное значение частоты, Гц.

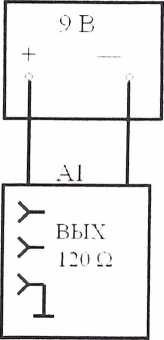

• 7.4 Параметры выходных импульсов; амплитудное значение, длительность, время нарастания (длительность переднего фронта) и спада (длительность заднего фронта) выходных импульсов определяют по схеме рис.2 с помощью осциллографа.

Измерения проводят в режиме бесциклового измерительного сигнала. Устанавливают испытательную последовательность в виде одних единиц или одних нулей.

-<

А1

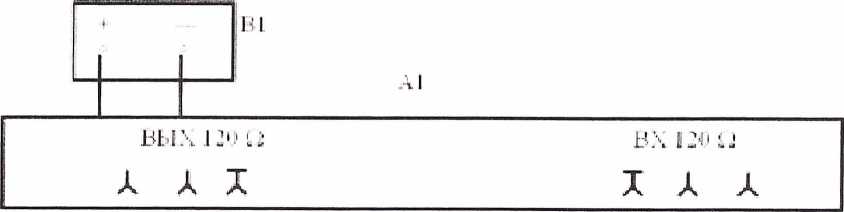

Рисунок 2. Измерение параметров выходных импульсов

Анализатор признают годным, если форма импульса соответствует шаблону по ГОС!' 26886-86 для 120-омного симметричного стыка Е1. то есть измеренные значения параметров выходных импульсов находятся в следующих пределах:

амплитуда импульса - от 2,7 до 3,3 В

длительность (на уровне 50% амплитуды) - от 219 до 269 нс

время нарастания (длительность переднего фронта) и спада (длительность заднего фронта) - менее 109,5 нс (от 0,1 до 0.5 амплитуды)

• 7.5 Определение чувствительности приемника, то есть проверку правильной работы анализатора при максимальном затухания входного сигнала относительно номинального уровня, проводят путем определения правильности функционирования анализатора (проверки на отсутствие ошибок) при включении "на себя" через магазин затуханий (или аттенюатор), см. рис.З.

Для этого выход передатчика соединяют с входом приемника. Проверяют, измеряет ли анштизатор ошибки при вводе их вручную в выходной сигнал. При этом можно установить режим работы как с циклом, так и бе:з цикла.

На магазине затуханий вводят затухание, чтобы общее затухание с учетом затухания, вносимого согласующими устройствами, было 36 дБ. Производят измерение ошибок. Анализатор признают годным, если за время 10 - 15 с ошибок не наблюдаются.

L

A1 - прибор «МАКС-Е1»;

В1 - сетевой адаптер ~220/-9 В из комплекта прибора;

VI, V2 - УС-Е1 ,Е2 ЯЕАК 458353.004;

V3 -магазин затуханий МЗ-50-2.

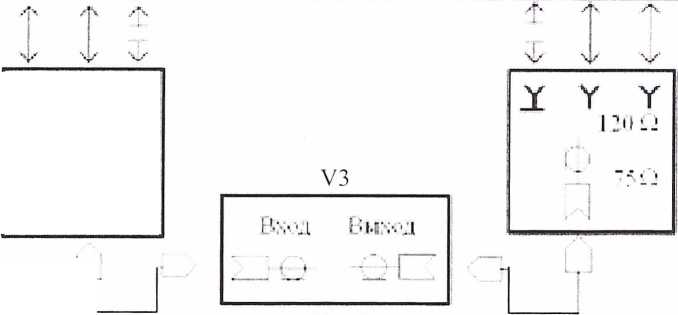

Рисунок 3 Измерение чувствительности анализатора

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки оформляют путем записи в рабочем журнале и выдачи свидетельства установленной формы в случае соответствия анализатора требованиям, указанным в технической документации.

• 8.2 В случае отрицательных результатов поверки на анализатор выдают извещение о непригодности с указанием причин бракования.

О.И.Гурии

Д.В.Найденков
