Методика поверки «осциллографы электронно-лучевые GOS-620, GOS-620FG, GOS-635G, GOS-658G, GOS-626G, GOS-653G, GOS-652G, GOS-622G» (г.р.29608-05)

8 ПРОВЕДЕНИЕ ПОВЕРКИ

Руководитень ГЦП СИ

Зам. Ге.не|?алиного директора

^ЖГУ «PoCfjej^y-MocKBa»

(,__'             вдокимов А- С.

Настоящая методика распространяется на осциллографы щекгронно-лучевы’е CiOS-620, GOS-620FG, GOS-635G. GOS-658G, GOS-626G, GOS-653G, GC)S-652G, GOS-622G (далее осциллографы) и устанавливает методы и средства их поверки. Межповерочный интервал - I год.

• 8.1 Операции поверки

• 8.1.1 При первичной и периодической поверке осциллографов выполняются операции, указанные в табл. 1.

• 8.1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и осциллограф б р а куется.

Таблица I - Перечень операций пове р к и.

• 8.2 Средства поверки

• 8.2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 8.2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 9.2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной поверке.

Та блица 2- Пе р е ч е и ь ере дети по верки.

• 8.3 Требования к квалификации поверителей

• 8.3.1 К проведению поверки могут быть допущены лица, имеющие высшее или средне-техническое образование, аттестат поверителя и практический опыт в области радиотехнических измерений.

• 8.3.2 Перед проведением операций поверки поверителю необходимо изучить, руководство по эксплуатации на д а н н ы е ос ц и л л о г р а ф ь i.

• 8.4 Требования безопасиосги

• 8.4.1 При проведении поверки должны соблюдаться все требования безопасности ьз соответствии с ГОСТ 12.3.019-80.

• 8.5 Условия поверки

• 8.5.1 При проведении поверкгь должыьь собльодаться следуьощие требования ГОСТ 8.395-80:

• - температура окружаьоиьеьй среды 20±5°С;

• - относительная влажность, воздуха 65+15%;

атмосферное давление 100+4 кПа;

• 8.6 Проведение поверки

  8.6.1 В н е ыь ь-ь ИЙ о с м отр

  При проведении выеыьиего осмотра должно следуьощим требованиям:

  • комплектности прибора ьз соответствии эксплуатации и методику поверки;

  ® все оргаыьь управления и коммутации фиксаци1з во всех позициях ьз совпадение литьевой

  ® не

  ыадписьз

  » все

  быть установлено

  соответствие

  проверяемого прибора

  с руководством по эксплуатации, включая руководство по

  должны действовать, плавно ьь обеспечивать, надежность, указателей позиций с соответс'гвуьоьцымь-ь надписями нгь

  панели;

  должно быть механических повреждений корпуса, лицевой панели, органов управления, все на панелях должны быть, четкимьз и ясными;

  разъемы, клеммы и измерительные провода не должны иметь, повреждеииьй и должны быть.

чистььми;

При наличии дефектоьз поверяемььй прибор бракуется и подлежит ремонту.

• 8.6.2 Опробование

Опробование проводится при помощи калибратора осциллографоьз И1-9. Допускается проводить, опробование сразу после вкльочеыия осциллогра(|за.

Проверьте наличие линии разверткьз на экране ЭЛТ. Проверить, регулировку яркости гь фокусировки луча, его смеьцения ьз горизонтальном и вертикальном направлениях.

Проверка работьь оргаыоьз регулировки коэффициентов отклонения и развертки осуьцествляется путём подачи с калибратора И1-9 имгьульсоьз частотой 1 кГьь и амплитудой 0,1 В поочерёдно на каждььй и:з каыалоьз поверяемого осциллографа. Схема соединения приборов приведена на рис.1.

Коэффициент развёртки установите равным 1 mS/DlV. Перекльочателем «VOLTS/D1V» установите размер изображения равным шести гьелениям ьцкал1.ь ЭЛТ по вертикали. Наблюдайте на экране ЭЛТ десять, периодоьз сигнала. Умеиььгьая фиксированное значение коэффициента развёртки осциллографа, ыабльодайте увеличеиьье ьььириньь изображения имыульсоьз на экране. Увеличивая фиксированное значение коэффициента отклонения, наблюдайте уменььььеыие вььсотьь изображения имгьульсоьз на экране ЭЛТ.

• 8.6.3 Определение метрологических параметров.

• 8.6.3.1 Определение относительной погрешности коэффициента отклонения каждого канала производится методом прямого измерения при помощи калибратора осциллографоьз импульсного И1-9. Схема соединения ырибороьз приведена на рис. 1

От прибора И!-9 с вььхода калибратора напряжения подайте прямоугольные имыульсьь с периодом 1 мс (F==l кГц), на вход канала 1

Установите следующие режимы работы осциллографа:

® Канал 1 включен, связь входного усилителя «ОС»,

® Канал 2 выключен.

® Коэффициент развертки в положении 5 «мс/дел», растяжка выключена. ® Режим работы развертки «АьДо».

Источник синхронизации: «канал 1», фильтр «АС», полярность синхронизации «Slope +».

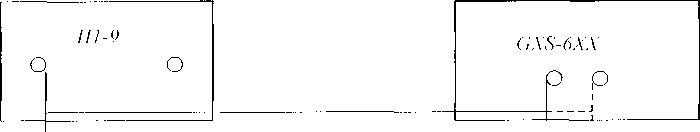

Рис. I

• 8.6.3.2 Определение погрешности коэффициентов развертки производится методом прямых измерений при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рис.2

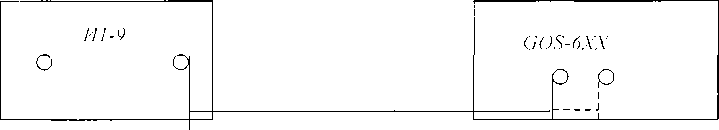

  Рис.2

Для определение погрешности коэффициентов основной развертки, установите следующие режимы работы осциллографа:

Канал I включен, связь входного усилителя «ОС»,

Установлен коэффициент вертикального отклонения 1 В/дел

Канал 2 выключен.

Коэффициент развертки в положении 0,5 мсек/дел, растяжка выключена.

Режим работы развертки «AUTO» .

Источник синхронизации: «СН1», фильтр синхронизации «АС», полярность синхронизации «Slope +».

От прибора И1-9 с выхода калибратора временных интервалов подайте на вход испытуемого осциллографа импульсный сигнал с периодом, равным значению положения переключателя T1ME/DIV. В этом случае на экране осциллографа будет наблюдаться 10 периодов сигнала. Устойчивое изображение сигнала добивается вращением ручки «Level» .

Определение погрешности коэффициентов развертки произведите на 4, 6, 8 и 10 делениях шкалы ЭЛТ от начала развертки, при этом измеряемый участок расположите симметрично относительно центральной вертикальной линии шкалы экрана ЭЛТ.

Плавным изменением периода сигнала прибора И 1-9 (изменение девиации) точно совместите период сигнала с нужным числом (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9.

Результат проверки считается удовлетворительным, если относительная погрешность коэффициентов основной развертки не превышает ± 3%.

Для определения погрешности коэффициентов развертки при растяжке в 10 раз, установите органы управления осциллографа в следующее положение:

® Коэффициент горизонтального отклонения в положении 1 мкс/дел

• Включена растяжка X10 раз

Установите на калибраторе И1-9 период повторении сигнала 0,1 мкс. Плавным изменением периода сигнала калибратора (изменение девиации) добейтесь точного совмещения нужным числом (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9.

Результат проверки считается удовлетворительным, если относительная погрешность коэффициентов развертки при растяжке в 10 раз не превышаете 5%.

• 8.6.3.3 Определение времени нарастания переходной характеристики каждого канала осциллографа, производится путём измерения времени нарастания испытательного импульса на экране ЭЛТ осциллографа. Схема соединения приборов приведена на рисунке 3.

Подайте с генератора испытательных импульсов И1-14 на вход канала осциллографа импульс длительностью 100 ns и периодом следования 0,01ms. На вход внешней синхронизации подайте синхронизирующий сигнал от калибратора.

Установите следующие режимы работы осциллографа: Канал I включен, связь входного усилителя «ОС», Канал 2 выключен.

Коэффициент развертки - минимальное значение для данной модели Включена растяжка в 10 раз.

Режим работы развертки «Auto».

Источник синхронизации: «ЕХТ», фильтр «LFR» Полярность синхронизации «Slope /».

• 1 - входы каналов осциллографа

• 2 - вход внешней синхронизации

• 3 - выход синхронизации

• 4 ......выход основных импульсов

Н- нагрузка проходная 50 Ом из комплекта И!-15

А - аттенюатор из комплекта И1-15

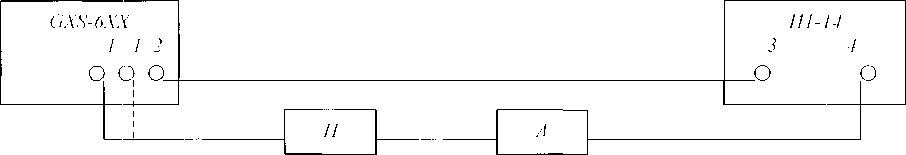

Рис.З

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор Д2-32.

С помощью аттенюаторов, установите такой размер изображения, чтобы нижний уровень импульса находился на вспомогательной шкале ЭЛТ с надписью 0%, а верхний уровень - на линии с надписью 100%.

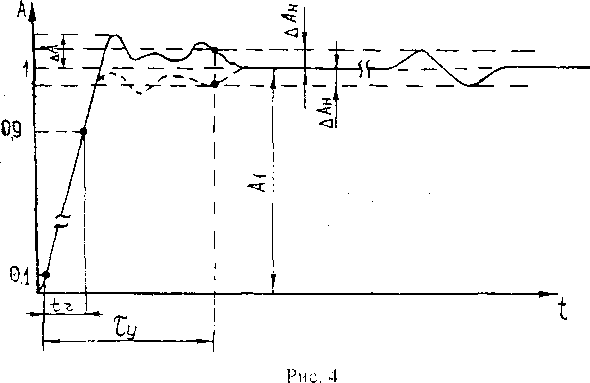

время нарастания переходной характеристики определяется как время нарастания изображения импульса от уровня 0,1 до уровня 0,9 его амплитуды как показано на рисунке 4 (эти уровни на шкале ЭЛТ обозначены дополнительными градуированными линиями с делениями 10% и 90%).

Произведите измерения по вышеописанной методике для всех значений коэффициента отклонения (кроме (5...20)V/DIV) для каждого канала осциллографа для положительной и отрицательной полярности испытательного сигнала. Для канала 2 поверку производить только в не инвертированном положении.

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не превышает значения указанные в таблице 3.

Таблица №3.

• 8.6.3.4 Определение максимального уровня выходного синусоидального сигнала функционального генератора (Для GOS - 620FG) производится методом прямых измерений с помощью осциллографа C8-42/I. Схема соединения приборов приведена на рисунке 5.



  Н- нагрузка проходная 50 Ом из комплекта Г7-75

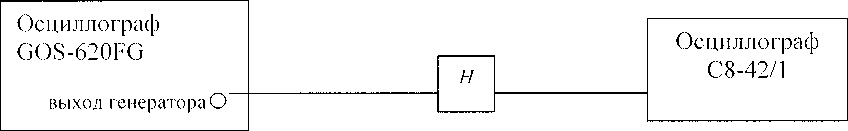

  Рис. 5

На выходе генератора установите поочерёдно значения частоты 10Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, ручкой AMPLITUDE установите максимальный размах изображения на экране С8-42/1. Измерьте максимальный уровень выходного сигнала на нагрузке 50 Ом.

Результат поверки считается удовлетворительным, выходного сигнала на нагрузке 50 Ом составляет не менее 7В.

• 8.6.3.5 Определение диапазона значений напряжения постоянного смещения функционального генератора (Для GOS - 620FG) производится методом прямых измерений с помощью осциллографа С8-42/Г Схема соединения приборов приведена на рисунке 5.

Установите следующие режимы работы осциллографа С8-42/1:

® Канал 1 включен, связь входного усилителя «ОС»,

® Установлен коэффициент вертикального отклонения 1 В\дел

® Канал 2 выключен.

® Коэффициент развертки в положении I мс\дел, растяжка выключена.

® Режим работы развертки «А1,Л’О» .

С выхода генератора подайте на вход С8-42/1 синусоидальный сигнал с частотой 10 кГц и амплитудой I В. На осциллографе GOS - 620FG вытяните ручку OFFSET и поворачивая ручку е; обе стороны до упора, измерьте диапазоЕЕ значений напряжения постоянного смещения с помощью маркерог.! С8-42/Г

Результат поверкЕЕ считается удовлетворительным, если измеренное значение напряжения постоянного смещения на нагрузке 50 Ом составляет не менее ±3В.

• 8.6.3.6 Определение коэффициента гармоник выходного синусоидального сигнала функционального

генераторе! (Для GOS ....... 620FG) производится методом прямых измерений с помощьео измерителя нелинейных

искажений С6-1 1. Схема соединения приборов приведенс! fта рисунке 6.

Н- нагрузка проходная 50 Ом из комплекта Г7-75

На выходе генератора установите амплитуду синусоидального сигнала I коэффициента гармоник на частотах 20Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 180 кГц.

Результат поверки считается удовлетворительным, если измеренные значения превышают 2%.

ф о р м ы фу н к ци о н ал ь н о го генератора (Для GOS -- 620FG) производится методом прямых измерений с помощью осциллографа C8-42/I. Схема соединения приборов приведена на рисунке 5.

Установите следующие режимы работы осциллографа C8-42/I; Канал 1 включен, связь входного усилителя «ОС», Установлен коэффициент вертикального отклонения 0,5 В\дел Канал 2 выключен.

Коэффициент развертки в положении 25 нс\дел, растяжка выключена. Режим работы развертки «AUTO» .

Изменяя уровень выходного сигнала генератора установите размах импульса прямоугольной формы равным 6 делениям шкалы ЖКИ C8-42/I по вертикали. Определите время нарастания и спада сигнала прямоугольной формы определите на частоте 1 МГц.

Результат поверки считается удовлетворительным, если измеренные значения время нарастания и спада сигнала прямоугольной формы не превышают 120 нс.

Оформление результатов поверки

• 8.7.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 8.7.2  При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

• 8.7.3 При отрицательных результатах поверки на прибор выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.
