Методика поверки «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex» (МП 62293-15)
УТВЕРЖДАЮ
УТВЕРЖДАЮ
З.Н. Яншин
2015 г.
Да I чики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ех, ТПРТ Ех
МП 62293-15
Методика поверки
(•.Москва 2015г.
-
1 Введение
Настоящая методика поверки распространяется на датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex (далее по тексту - ДТ, выпускаемые ООО «ПК «ТЕСЕЙ» и устанавливает методику и последовательность проведения первичной и периодических поверок.
Поверка датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex без измерительного преобразователя проводится по ГОСТ 8.338 - 2002 «ГСИ.
Преобразователи термоэлектрические. Методика поверки» либо согласно пункта 4.1 настоящей методики.
Интервал между поверками - в соответствии с таблицей 1.
Таблица 1
|
Группа условий эксплуатации |
Интервал между поверками (ИМП) |
|
II |
2 года |
|
III |
1 год |
|
IV |
Первичная поверка до ввода в эксплуатацию |
Соответствие диапазона измерений и групп условий эксплуатации для датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex приведено в таблице 2.
Таблица 2
|
Тип датчика температуры |
Диапазон измерений1, °С |
Группа условий эксплуатации | |
|
от |
до | ||
|
ТППТ ТППТ Ex |
0 |
1100 |
II |
|
св. 1100 |
1200 |
III | |
|
св. 1200 |
1300 | ||
|
св. 1300 |
1600 |
IV | |
|
ТПРТ ТПРТ Ex |
600 |
1200 |
II |
|
св. 1200 |
1400 |
III | |
|
св. 1400 |
1600 | ||
|
св. 1600 |
1800 |
IV | |
|
ТПВР |
600 |
1800 |
IV |
Модификации и схема обозначения датчиков температуры приведены в приложении А.
Номинальная статическая характеристика (НСХ) датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex - в соответствии с ГОСТ Р 8.585-2001, а ТПВР (тип С) -в соответствии с ASTM E230/E230M-11e1. НСХ ТПВР (тип С) приведена в приложении Б.
Датчик температуры (ДТ) состоит из двух конструктивно связанных элементов -первичного преобразователя (ПП) - преобразователя термоэлектрического и измерительного преобразователя (преобразователя сигнала от ПП в унифицированный или цифровой сигнал (ИП)).
Настоящая методика предусматривает совместную (комплектную) поверку и раздельную (отдельно первичного преобразователя и ИП) поверку ДТ.
-
2 Операции поверки
При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 3.
Таблица 3
|
Наименование операции |
Номер пункта МП |
Обязательность проведения операции при | ||
|
первичной поверке |
периодической поверке | |||
|
раздельная |
комплектная |
раздельная | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
да |
|
2 Проверка электрического |
6.2 |
да |
да |
да |
|
сопротивления изоляции ДТ | ||||
|
3 Определение погрешности ДТ при комплектной поверке |
6.3 |
нет |
да |
нет |
|
4 Определение погрешности ДТ при раздельной поверке |
6.4 | |||
|
4.1 Определение погрешности первичного преобразователя |
6.4.1 |
да |
нет |
да |
|
4.2 Определение погрешности ИП |
6.4.2 |
да |
нет |
да |
|
4.3 Определение погрешности внутренней автоматической компенсации температуры холодных концов термопары |
6.4.3 |
да |
нет |
да |
3 Средства поверки
При проведении поверки применяют средства измерений, указанные в таблице 4. Таблица 4
|
Наименование средств измерений и оборудования |
Характеристики |
|
1 Термостаты переливные прецизионные ТПП-1 |
Диапазон от минус 75 до плюс 300 °С, нестабильность поддержания температуры не более ± 0,01 °С |
|
2 Термостат с флюидизированной средой FB-08 |
Диапазон от 50 до 700 °С, нестабильность поддержания температуры не более ± 0,08 °С |
|
3 Горизонтальная трубчатая печь МТП-2М-50-500 |
Диапазон от 100 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С/мин |
|
4 Высокотемпературная печь ВТП 1600-1 |
Диапазон воспроизводимых температур от 300 до 1600 °С, нестабильность поддержания температуры не более ± 0,4 °С/мин |
|
5 Эталонные термометры сопротивления ПТСВ, ЭТС 100 |
Диапазон измеряемой температуры от - 200 до + 660 °С, 3 разряд, согласно ГОСТ 8.558 -2009 |
|
6 Преобразователь термоэлектрический эталонный ТШ1О |
Диапазон измеряемой температуры от 300 до 1200 °С, 2 разряд, согласно ГОСТ 8.558 - 2009 |
|
7 Преобразователь термоэлектрический платинородий платинородиевый эталонный ПРО |
Диапазон измеряемой температуры от 600 до 1600 °С, 2 разряд, согласно ГОСТ 8.558 - 2009 |
|
8 Измерители температуры многоканальные прецизионные МИТ 8 |
At = ± (0,004 + 10-5-t) °С - для термопреобразователей сопротивления, At = ± 0,15 °С - для термопар |
|
9 Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2012 |
Пределы допускаемой основной погрешности измерений: AI = ± (10-4 • I + 1) мкА, AU = ± (7-10-5 • |U| + 3) мкВ воспроизведения: AU = ± (7-10-5 • |U| + 3) мкВ, AR = ± 0,025 Ом |
|
10 Источник питания постоянного тока |
Диапазон напряжений от 0 до 30 В |
|
11 Сосуд Дьюара с жидким азотом |
Неравномерность распределения температуры не более ± 0,01 °С |
|
12 Мегаомметр Ф4102/1 |
Диапазон измерений от 0 до 2000 МОм, КТ 1,5 |
|
13 HART коммуникатор |
Комплекс с поддержкой протоколов HART, PROFIBUS-PA, FOUNDATION Fieldbus |
|
14 USB-модем PR 5909 |
Модем для настройки параметров |
Примечания:
1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.
2 Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных, и разрешенных к применению в Российской Федерации.
4 Требования безопасности
При проведении поверки необходимо соблюдать:
-
- требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;
-
- указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;
-
- указания по технике безопасности, приведенные в руководстве по эксплуатации поверяемого СИ.
К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации поверяемого СИ и прошедшие инструктаж по технике безопасности.
5 Условия поверки и подготовка к ней
При проведении поверки должны соблюдаться следующие условия:
|
от 15 до 25; от 30 до 80; от 86 до 106,7; 24 ± 2. |
6 Проведение поверки
-
6.1 Внешний осмотр
Датчики температуры предоставляются на поверку в чистом виде с четко читаемой маркировкой и заводским номером, в комплекте с датчиками предоставляется паспорт и руководство по эксплуатации.
При внешнем осмотре проверяется:
-
- соответствие маркировки ДТ эксплуатационной документации на них;
-
- отсутствие внешних повреждений, которые могут повлиять на метрологические характеристики ДТ.
ДТ, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.
-
6.2 Проверка электрического сопротивления изоляции ДТ
Проверку электрического сопротивления изоляции между электрическими цепями и корпусом производить мегомметром с рабочим напряжением 500 В - для ДТ взрывозащищенного исполнения (ЕХ) и 100 В - для ДТ общепромышленного исполнения.
Отсчет показаний провести по истечении 1 мин после приложения напряжения между соединенными вместе контактами испытуемой цепи и корпусом.
Электрическое сопротивление изоляции токоведущих входных и выходных цепей ДТ относительно корпуса должно быть не менее 100 МОм, при температуре окружающего воздуха (25 ± 10) °С и относительной влажности от 30 до 80 %.
-
6.3 Определение погрешности ДТ при комплектной поверке
-
6.3.1 Поверка ДТ для температур от 0 до плюс 1800 °С проводятся в переливных термостатах, термостате с флюидизированной средой или в печах. При этом выбор средства поверки - в соответствии с требованиями п.6.3.2.
-
6.3.2 ДТ с диаметром защитной арматуры более 10 мм необходимо вынуть из защитной арматуры перед проведением поверки. При проведении поверки ДТ необходимо соблюсти условия, указанные в таблице 5, а также указания по минимальной глубине погружения, приведённые в РЭ используемых оборудования и СИ.
Таблица 5
|
Длина погружаемой части Lпогр |
Длина непогруженной части | |
|
Печь |
> 15 • d < 30 • d |
< 2 • Lпогр |
|
> 30 • d |
Без ограничений | |
|
Жидкостный термостат Термостат с флюидизированной средой |
> 10 • d < 20 • d |
< 2 • Lпогр |
|
> 20 • d |
Без ограничений |
d - наружный Диаметр погружаемой части ДТ
-
6.3.3 Поверку ДТ ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex выполнять не менее чем при четырех значениях температуры, равноотстоящих друг от друга и перекрывающих диапазон измерений ДТ.
Согласно рекомендациям, ГОСТ 8.338-2002 допускается ограничивать значение верхней поверяемой точки величинами:
-
- ТППТ, ТППТ Ех - 1200 °С;
-
- ТПРТ, ТПРТ Ех - 1500 °С,
а также согласно требованиям использования высокотемпературной печи
ВТП 1600-1:
-
- ТПВР - 1600 °С.
Допускается проводить поверку при трёх значениях температуры, если диапазон измерений не превышает 600 °С.
-
6.3.4 Значение температуры Ti, соответствующее измеренному аналоговому выходному сигналу I i рассчитывается по формуле 1.
Ii — I
°С
(1)
J1 1 вых 1 min ф (ф _Г \_\_T'
T i j j V max min / min ,
1 max — 1 min
где 1 i - результат измерений тока, соответствующий измеряемой температуре, мА;
1 ; 1 - нижний и верхний пределы диапазона преобразования выходного тока, мА;
T ; T - нижний и верхний пределы диапазона преобразования ИП, °С.
-
6.3.5 Схемы подключения ДТ представлена на рисунках 1, 2.
1.2
1.1
2
3

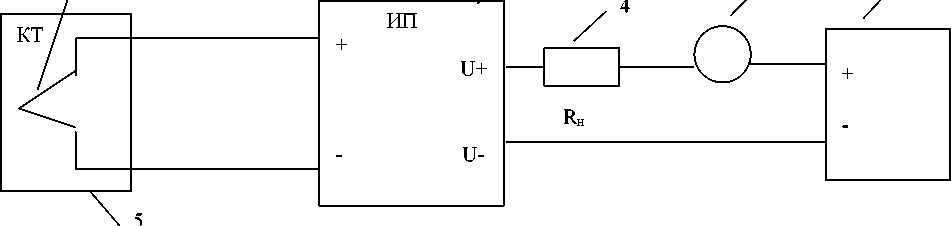

Рисунок 1 - Схема подключения ДТ ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex
-
1.1 - Измерительный преобразователь (ИП);
-
1.2 - Первичный преобразователь датчика температуры;
-
2 - Мультиметр;
-
3 - Источник питания постоянного тока;
-
4 - Сопротивление нагрузки Rh = от 0,1 до RHarp = (U питания - 7,2)/0,23;
-
5 - Термостат (калибратор, печь).
Упитанна
НА RT-ко мму н и катар
с HART или
,емом

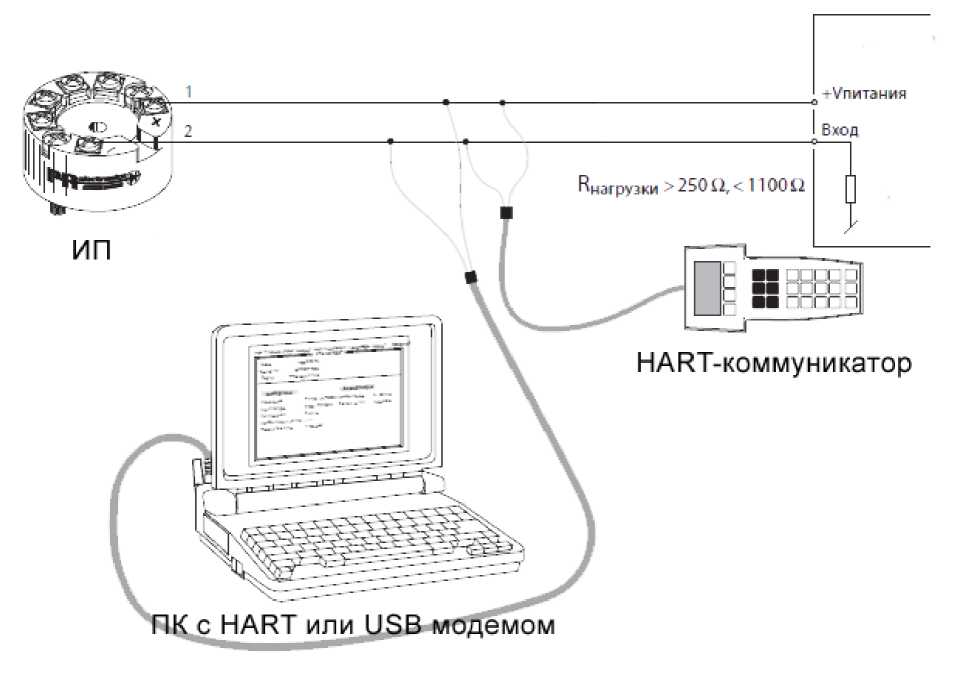

Рисунок 2 - Схема подключения ДТ с цифровым выходным сигналом.
-
6.3.6 Определение погрешности измерений температуры проводится следующим образом.
А) Поверка в термостате
Подготовить термостат к работе согласно его руководству по эксплуатации (РЭ). Установить в термостате значение температуры, соответствующее контрольной точке. Поместить эталонный термометр в термостат, согласно руководству по эксплуатации на эталонный термометр. Первичный преобразователь ДТ установить в термостат в вертикальном положении. После выхода термостата на заданный температурный режим и достижении стабильного состояния, поверяемого (faM) ДТ и эталонного (tT термометра зафиксировать их показания. Провести пять отсчетов показаний в каждой контрольной точке и за результат измерений принять среднеарифметическое значение.
Вычислить погрешность измерений по формуле 2 п.6.3.6.В.
Б) Поверка в печи
Подготовить печь к работе согласно ее РЭ. Поместить эталонное средство измерений (СИ) и первичный преобразователь ДТ в рабочую зону печи, таким образом, чтобы чувствительные элементы эталонного СИ и первичного преобразователя поверяемого ДТ находились на одном уровне рабочей зоны печи. Установить в печи значение температуры, соответствующее контрольной точке. После выхода печи на заданный температурный режим и достижении стабильного состояния ДТ (tuM и эталонного СИ (7Эт) зафиксировать их показания. Провести пять отсчетов показаний в каждой контрольной точке и за результат измерений принять среднеарифметическое значение.
Примечание: Термоэлектроды ТПВР, находящиеся в рабочей зоне печи, защищены корундовым или лейкосапфировым чехлом, который заполнен инертным газом аргон.
Вычислить погрешность измерений по формуле 2 п.6.3.6.В.
В) Обработка результатов измерений
Вычислить погрешность измерений по формуле 2.
ЛДТ = tu3M — 1эт, °С (2)
Результаты поверки считаются положительными, если погрешность измерений, рассчитанная по формуле 2, в каждой точке не превышает значений, указанных в таблице 7. При невыполнении этого условия допускает проводить настройку общего сдвига ИП, согласно указаний в Руководстве по эксплуатации. После настройки необходимо повторить выполнение операций поверки.
Таблица 6 - Метрологические характеристики ДТ ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex с выходным сигналом постоянного тока и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
|
Тип датчика температуры |
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно приложению А |
Диапазон измерений tn, °С |
Пределы допускаемой основной погрешности , °С |
|
ТППТ ТППТ Ex |
H30, F30, P30, W30 |
от 100 до 650 |
± 2,0 °С |
|
от 650 до 1600 |
± 0,3 % • tn | ||
|
H15, F15, P15 |
от 100 до 1000 |
± 1,5 °С | |
|
от 1000 до 1600 |
± 0,15 % • tn | ||
|
T40 |
от 100 до 650 |
± 2,5 °С | |
|
от 650 до 1600 |
± 0,4 % • tn | ||
|
Т25 |
от 100 до 900 |
± 2,3 °С | |
|
от 900 до 1600 |
± 0,25 % • tn | ||
|
ТПРТ |
H60, F60, P60, W60 |
от 100 до 700 |
± 4,5 °С |
|
ТПРТ Ex |
от 700 до 1800 |
± 0,6 % • tn | |
|
H30, F30, P30, W30 |
от 100 до 700 |
± 2,0 °С | |
|
от 700 до 1800 |
± 0,3 % • tn | ||
|
Т60 |
от 100 до 750 |
± 4,5 °С | |
|
от 750 до 1800 |
± 0,6 % • tn | ||
|
Т40 |
от 100 до 650 |
± 2,5 °С | |
|
от 650 до 1800 |
± 0,4 % • tn | ||
|
ТПВР |
Н100, F100, P100 |
от 100 до 700 |
± 7,0 °С |
|
от 700 до 1800 |
± 1,0 % • tn | ||
|
Т100 |
от 100 до 1000 |
± 10,0 °С | |
|
от 1000 до 1800 |
± 1,0 % • tn |
где tmax и tmin - верхний и нижний пределы диапазона измерений (указан в паспорте и приводится на шильдике датчика).
6.4 Определение погрешности ДТ при раздельной поверке
6.4.1 Определение погрешности первичного преобразователя
Перед началом поверки необходимо выполнить требования п.6.3.1 и п.6.3.2.
Поверку ПП ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex выполнять не менее чем при четырех значениях температуры, равноотстоящих друг от друга и перекрывающих диапазон измерений ДТ. Допускается определять ТЭДС КТ при трёх значениях температуры, если диапазон измерений не превышает 600 °С.
Согласно рекомендациям ГОСТ 8.338-2002 допускается ограничивать значение верхней поверяемой точки величинами:
-
- ТППТ, ТППТ Ех - 1200 °С;
-
- ТПРТ, ТПРТ Ех - 1500 °С;
а также согласно требованиям использования высокотемпературной печи ВТП 1600-1:
-
- ТПВР - 1600 °С.
Формула расчета и схемы подключения - по п.6.3.4 и п.6.3.5.
Методы измерений - по п. 6.3.6.
Результаты поверки считаются положительными, если погрешность измерений, рассчитанная по формуле 2, в каждой точке не превышает значений, указанных в таблице 7.
Таблица 7 - Метрологические характеристики кабельного преобразователя
термоэлектрического Т1И1Т, ТПРТ, ТПВР, Т1И1Т Ex, ТПРТ Ex, ТПВР Ех.
|
Тип датчика температуры |
Условное обозначение НСХ |
Диапазон измерений1, °С |
Класс допуска первичного преобразователя |
Пределы допускаемых отклонений ТЭДС от НСХ, °С | |
|
от |
до | ||||
|
ТППТ ТППТ Ex |
S, R |
0 |
+1100 |
1 |
± 1,0 |
|
+ 1100 |
+ 1600 |
± (1,0 + 0,003 (/-1100) | |||
|
0 |
+ 600 |
2 |
± 1,5 | ||
|
+ 600 |
+ 1600 |
± 0,0025 t | |||
|
ТПРТ ТПРТ Ex |
B |
+ 600 |
+ 1800 |
2 |
± 0,0025 t |
|
+ 600 |
+ 800 |
3 |
± 4,0 | ||
|
+ 800 |
+ 1800 |
± 0,005 t | |||
|
ТПВР |
С |
600 |
1800 |
3 |
± 0,01 t |
|
A-1, A-2, A-3 |
1000 |
1800 |
2 |
± 0,005 t | |
|
1000 |
1800 |
3 |
± 0,007 t | ||
|
1 - Указаны предельные значения, конкретный диапазон, в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и приводится на шильдике датчика. | |||||
-
6.4.2 Определение основной погрешности ИП
Основную абсолютную погрешность И1 определить методом сравнения измеренного и расчетного значений выходного сигнала в точках, соответствующих 0, 50, 100 % диапазона измерительного преобразователя.
И1 подключить к калибратору сигналов, согласно технической документации.
Для И1, настроенных на использование с КТ, отключить внутреннюю автоматическую компенсацию температуры свободных (холодных) концов термопары (АКТС), используя персональный компьютер и программное обеспечение (1О) для И1.
1О PREset, для управления всеми видами используемых И1, можно скачать с сайта производителя www.tesey.com.
Модели И1 с HART протоколом могут быть настроены любым HART коммуникатором, либо через HART-модем HART совместимым ПО, например PACTWARE.
Допускается проводить поверку И1, настроенных на использование с КТ, без отключения АКТС. В этом случае необходимо расположить термометр сопротивления класса AA вблизи клемм И1 и фиксировать температуру клемм.
С помощью калибратора сигналов на вход И1 подать сигнал в мВ либо в Ом, соответствующий расчётному сигналу 0, 50, 100 % диапазона преобразования И1, одновременно измеряя и записывая выходной токовый сигнал. В случае работы без отключения АКТС, подаваемый сигнал уменьшают на пересчитанную в мВ величину температуры клемм И1.
Значение температуры, соответствующее измеренному аналоговому выходному сигналу I i рассчитывают по формуле 1.
Результаты поверки считаются положительными, если погрешность измерений, рассчитанная по формуле 2, в каждой точке не превышает значений, в случае отключенной АКТС, указанных в таблице 8.
Таблица 8 - Метрологические характеристики измерительного преобразователя (ИП), в зависимости от вида выходного сигнала и условного обозначения точности датчиков
|
температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, |
ПРТ Ex | |
|
Условное обозначение точности датчика температуры согласно приложению А |
Диапазон измерений tn, °С |
Пределы допускаемой основной погрешности Дип, °С |
|
Т100, T60, T40, T25 |
от 100 до 1800 |
± 2,0 |
|
Н100, F100, P100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15 |
от 100 до 1800 |
± 1,0 |
При условии поверки с включенной АКТС, погрешность измерений ИП, рассчитанная по формуле 2 должна быть не более значений, указанных в таблице 9. Таблица 9
|
Условное обозначение точности датчика температуры с ИП согласно приложения А |
Диапазон измерений tn, °С |
Пределы допускаемой основной погрешности Дип, °С |
|
Т100, T60, T40, T25 |
от 100 до 1800 |
± 2,9 |
|
Н100, F100, P100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15 |
от 100 до 1800 |
± 1,6 |
-
6.4.3 Определение погрешности внутренней автоматической компенсации температуры холодных концов КТ
Выполняется в случае определения основной погрешности ИП с отключённой АКТС.
Включить внутреннюю автоматическую компенсацию температуры свободных (холодных) концов термопары, используя персональный компьютер и программное обеспечение для ИП.
Подключить эталонный термометр сопротивления к измерителю температуры (для определения Тэт), а ИП - к калибратору, согласно технической документации.
Поместить ИП и эталонный термометр в пассивный термостат.
С помощью калибратора на вход ИП подать 0 мВ и измерить выходной токовый сигнал.
По формуле 1 вычислить температуру ИП T .
Абсолютную погрешность внутренней автоматической компенсации температуры свободных (холодных) концов рассчитать по формуле:
комп
(3)
Результаты поверки считаются положительными, если погрешность автоматической компенсации температуры холодных концов не превышает значений, указанных в таблице 10.
Таблица 10 - Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары Дкомп ИП ДТ ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex.
|
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно приложению А |
Пределы допускаемой погрешности Дкомп, °С |
|
Т25, Т40, T60, T100, Н100, F100, P100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15 |
± 0,5 °C |
Примечания:
а)
tn tmax tmin,
°С
(1)
-
6 Оформление результатов поверки
Датчики температуры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Г1Р 50.2.006, с указанием диапазона измерений. Интервал до следующем поверки указывается в соответствии с требованиями таблиц 1 -2.
При отрицательных результатах поверки, в соответствии с ПР 50.2.006. оформляется извещение о непригодности.
Каржавин
А.А. Игнатов
Зам. директора ООО «ПК «ТЕСЕЙ»
Начальник лаборатории ФГУП «ВИ
Приложение А
Модификации и схема обозначения датчиков температуры
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
|
№ поля |
Описание поля |
Код поля |
Расшифровка | |
|
1 |
Тип датчика |
ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex |
Термопреобразователь, тип | |
|
2 |
НСХ первичного преобразователя (ПП) |
Не заполнено |
ПП(Б) по ГОСТ Р 8.585 2001 |
ТППТ |
|
R |
nn(R) по ГОСТ Р 8.585 2001 | |||
|
Не заполнено |
ПР(В) по ГОСТ Р 8.585 2001 |
ТПРТ | ||
|
Не заполнено |
Тип С по ASTM E230 |
ТПВР | ||
|
A1, A2, A3 |
ВР(А-1), ВР(А2), ВР(А-3) по ГОСТ Р 8.585-2001 | |||
|
3 |
Конструктивная модификация |
Согласно руководства по эксплуатации (РЭ) | ||
|
4 |
Кабельный ввод | |||
|
5 |
Узел коммутации | |||
|
6 |
Диаметр термоэлектродов | |||
|
7 |
Класс допуска ПП |
1, 2, 3 |
Согласно таблицы 3 | |
|
8 |
Вид выходного сигнала |
Не заполняется |
Сигнал ТЭДС в соответствие с НСХ | |
|
Т |
4 - 20 мА | |||
|
Н |
4 - 20 мА + HART | |||
|
Р |
Profibus | |||
|
F |
Fieldbus | |||
|
W |
Wireless HART | |||
|
9 |
Условное обозначение точности датчика температуры с ИП |
15 - 100 |
Согласно таблицы 4 | |
|
10 |
Исполнение рабочего спая ПП |
И, О |
Изолированный спай | |
|
Открытый спай только для 01.01 | ||||
|
11 |
Количество ПП в одном изделии |
Не заполнено |
Один первичный преобразователь | |
|
N |
N первичных преобразователей | |||
|
12 |
Материал наружной оболочки |
Согласно РЭ | ||
|
13 |
Наружный диаметр рабочей части d, мм | |||
|
14 |
Монтажная длина датчика, мм | |||
|
15 |
Вспомогательный размер, мм | |||
|
16 |
Характерный геометрический параметр | |||
Приложение Б.
Номинальная статическая характеристика (НСХ) датчиков температуры ТПВР в соответствии с ASTM E230/E230M-11e1.
|
Значения ТЭДС для термопары типа С (вольфрам -5 % рений / вольфрам - 26 %рений) | |||||||||||
|
ЭДС в мВ при температуре свободного конца 0 °С | |||||||||||
|
Темп-ра рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
600 |
10,609 |
10,628 |
10,648 |
10,667 |
10,687 |
10,706 |
10,726 |
10,746 |
10,765 |
10,785 |
10,804 |
|
610 |
10,804 |
10,824 |
10,843 |
10,863 |
10,882 |
10,902 |
10,921 |
10,941 |
10,960 |
10,980 |
10,999 |
|
620 |
10,999 |
11,019 |
11,038 |
11,058 |
11,077 |
11,097 |
11,117 |
11,136 |
11,156 |
11,175 |
11,195 |
|
630 |
11,195 |
11,214 |
11,234 |
11,253 |
11,273 |
11,292 |
11,312 |
11,331 |
11,351 |
11,370 |
11,390 |
|
640 |
11,390 |
11,409 |
11,429 |
11,448 |
11,468 |
11,487 |
11,507 |
11,526 |
11,546 |
11,565 |
11,585 |
|
650 |
11,585 |
11,604 |
11,624 |
11,643 |
11,663 |
11,682 |
11,702 |
11,721 |
11,741 |
11,760 |
11,780 |
|
660 |
11,780 |
11,799 |
11,818 |
11,838 |
11,857 |
11,877 |
11,896 |
11,916 |
11,935 |
11,955 |
11,974 |
|
670 |
11,974 |
11,994 |
12,013 |
12,033 |
12,052 |
12,072 |
12,091 |
12,111 |
12,130 |
12,150 |
12,169 |
|
680 |
12,169 |
12,189 |
12,208 |
12,228 |
12,247 |
12,267 |
12,286 |
12,306 |
12,325 |
12,344 |
12,364 |
|
690 |
12,364 |
12,383 |
12,403 |
12,422 |
12,442 |
12,461 |
12,481 |
12,500 |
12,520 |
12,539 |
12,559 |
|
700 |
12,559 |
12,578 |
12,597 |
12,617 |
12,636 |
12,656 |
12,675 |
12,695 |
12,714 |
12,734 |
12,753 |
|
710 |
12,753 |
12,772 |
12,792 |
12,811 |
12,831 |
12,850 |
12,870 |
12,889 |
12,908 |
12,928 |
12,947 |
|
720 |
12,947 |
12,967 |
12,986 |
13,006 |
13,025 |
13,044 |
13,064 |
13,083 |
13,103 |
13,122 |
13,141 |
|
730 |
13,141 |
13,161 |
13,180 |
13,200 |
13,219 |
13,238 |
13,258 |
13,277 |
13,297 |
13,316 |
13,335 |
|
740 |
13,335 |
13,355 |
13,374 |
13,393 |
13,413 |
13,432 |
13,452 |
13,471 |
13,490 |
13,510 |
13,529 |
|
750 |
13,529 |
13,548 |
13,568 |
13,587 |
13,606 |
13,626 |
13,645 |
13,665 |
13,684 |
13,703 |
13,723 |
|
760 |
13,723 |
13,742 |
13,761 |
13,781 |
13,800 |
13,819 |
13,839 |
13,858 |
13,877 |
13,896 |
13,916 |
|
770 |
13,916 |
13,935 |
13,954 |
13,974 |
13,993 |
14,012 |
14,032 |
14,051 |
14,070 |
14,089 |
14,109 |
|
780 |
14,109 |
14,128 |
14,147 |
14,167 |
14,186 |
14,205 |
14,224 |
14,244 |
14,263 |
14,282 |
14,301 |
|
790 |
14,301 |
14,321 |
14,340 |
14,359 |
14,378 |
14,398 |
14,417 |
14,436 |
14,455 |
14,475 |
14,494 |
|
800 |
14,494 |
14,513 |
14,532 |
14,551 |
14,571 |
14,590 |
14,609 |
14,628 |
14,647 |
14,667 |
14,686 |
|
810 |
14,686 |
14,705 |
14,724 |
14,743 |
14,763 |
14,782 |
14,801 |
14,820 |
14,839 |
14,858 |
14,878 |
|
820 |
14,878 |
14,897 |
14,916 |
14,935 |
14,954 |
14,973 |
14,993 |
15,012 |
15,031 |
15,050 |
15,069 |
|
830 |
15,069 |
15,088 |
15,107 |
15,126 |
15,146 |
15,165 |
15,184 |
15,203 |
15,222 |
15,241 |
15,260 |
|
840 |
15,260 |
15,279 |
15,298 |
15,317 |
15,336 |
15,356 |
15,375 |
15,394 |
15,413 |
15,432 |
15,451 |
|
850 |
15,451 |
15,470 |
15,489 |
15,508 |
15,527 |
15,546 |
15,565 |
15,584 |
15,603 |
15,622 |
15,641 |
|
860 |
15,641 |
15,660 |
15,679 |
15,698 |
15,717 |
15,736 |
15,755 |
15,774 |
15,793 |
15,812 |
15,831 |
|
870 |
15,831 |
15,850 |
15,869 |
15,888 |
15,907 |
15,926 |
15,945 |
15,964 |
15,983 |
16,002 |
16,021 |
|
880 |
16,021 |
16,040 |
16,058 |
16,077 |
16,096 |
16,115 |
16,134 |
16,153 |
16,172 |
16,191 |
16,210 |
|
890 |
16,210 |
16,229 |
16,248 |
16,266 |
16,285 |
16,304 |
16,323 |
16,342 |
16,361 |
16,380 |
16,398 |
|
900 |
16,398 |
16,417 |
16,436 |
16,455 |
16,474 |
16,493 |
16,511 |
16,530 |
16,549 |
16,568 |
16,587 |
|
910 |
16,587 |
16,606 |
16,624 |
16,643 |
16,662 |
16,681 |
16,699 |
16,718 |
16,737 |
16,756 |
16,775 |
|
920 |
16,775 |
16,793 |
16,812 |
16,831 |
16,850 |
16,868 |
16,887 |
16,906 |
16,924 |
16,943 |
16,962 |
|
930 |
16,962 |
16,981 |
16,999 |
17,018 |
17,037 |
17,055 |
17,074 |
17,093 |
17,111 |
17,130 |
17,149 |
|
940 |
17,149 |
17,167 |
17,186 |
17,205 |
17,223 |
17,242 |
17,261 |
17,279 |
17,298 |
17,317 |
17,335 |
|
950 |
17,335 |
17,354 |
17,373 |
17,391 |
17,410 |
17,428 |
17,447 |
17,465 |
17,484 |
17,503 |
17,521 |
|
960 |
17,521 |
17,540 |
17,558 |
17,577 |
17,595 |
17,614 |
17,633 |
17,651 |
17,670 |
17,688 |
17,707 |
|
970 |
17,707 |
17,725 |
17,744 |
17,762 |
17,781 |
17,799 |
17,818 |
17,836 |
17,855 |
17,873 |
17,892 |
|
Значения ТЭДС для термопары типа С (вольфрам -5 % рений / вольфрам - 26 %рений) | |||||||||||
|
ЭДС в мВ при температуре свободного конца 0 °С | |||||||||||
|
Темп-ра рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
980 |
17,892 |
17,910 |
17,929 |
17,947 |
17,966 |
17,984 |
18,002 |
18,021 |
18,039 |
18,058 |
18,076 |
|
990 |
18,076 |
18,095 |
18,113 |
18,131 |
18,150 |
18,168 |
18,187 |
18,205 |
18,223 |
18,242 |
18,260 |
|
1000 |
18,260 |
18,279 |
18,297 |
18,315 |
18,334 |
18,352 |
18,370 |
18,389 |
18,407 |
18,425 |
18,444 |
|
1010 |
18,444 |
18,462 |
18,480 |
18,499 |
18,517 |
18,535 |
18,553 |
18,572 |
18,590 |
18,608 |
18,627 |
|
1020 |
18,627 |
18,645 |
18,663 |
18,681 |
18,700 |
18,718 |
18,736 |
18,754 |
18,773 |
18,791 |
18,809 |
|
1030 |
18,809 |
18,827 |
18,845 |
18,864 |
18,882 |
18,900 |
18,918 |
18,936 |
18,955 |
18,973 |
18,991 |
|
1040 |
18,991 |
19,009 |
19,027 |
19,045 |
19,064 |
19,082 |
19,100 |
19,118 |
19,136 |
19,154 |
19,172 |
|
1050 |
19,172 |
19,190 |
19,208 |
19,227 |
19,245 |
19,263 |
19,281 |
19,299 |
19,317 |
19,335 |
19,353 |
|
1060 |
19,353 |
19,371 |
19,389 |
19,407 |
19,425 |
19,443 |
19,461 |
19,479 |
19,497 |
19,515 |
19,533 |
|
1070 |
19,533 |
19,551 |
19,569 |
19,587 |
19,605 |
19,623 |
19,641 |
19,659 |
19,677 |
19,695 |
19,713 |
|
1080 |
19,713 |
19,731 |
19,749 |
19,767 |
19,785 |
19,803 |
19,821 |
19,839 |
19,856 |
19,874 |
19,892 |
|
1090 |
19,892 |
19,910 |
19,928 |
19,946 |
19,964 |
19,982 |
19,999 |
20,017 |
20,035 |
20,053 |
20,071 |
|
1100 |
20,071 |
20,089 |
20,106 |
20,124 |
20,142 |
20,160 |
20,178 |
20,195 |
20,213 |
20,231 |
20,249 |
|
1110 |
20,249 |
20,267 |
20,284 |
20,302 |
20,320 |
20,338 |
20,355 |
20,373 |
20,391 |
20,409 |
20,426 |
|
1120 |
20,426 |
20,444 |
20,462 |
20,479 |
20,497 |
20,515 |
20,532 |
20,550 |
20,568 |
20,585 |
20,603 |
|
1130 |
20,603 |
20,621 |
20,638 |
20,656 |
20,674 |
20,691 |
20,709 |
20,727 |
20,744 |
20,762 |
20,779 |
|
1140 |
20,779 |
20,797 |
20,815 |
20,832 |
20,850 |
20,867 |
20,885 |
20,902 |
20,920 |
20,938 |
20,955 |
|
1150 |
20,955 |
20,973 |
20,990 |
21,008 |
21,025 |
21,043 |
21,060 |
21,078 |
21,095 |
21,113 |
21,130 |
|
1160 |
21,130 |
21,148 |
21,165 |
21,183 |
21,200 |
21,218 |
21,235 |
21,253 |
21,270 |
21,287 |
21,305 |
|
1170 |
21,305 |
21,322 |
21,340 |
21,357 |
21,375 |
21,392 |
21,409 |
21,427 |
21,444 |
21,461 |
21,479 |
|
1180 |
21,479 |
21,496 |
21,514 |
21,531 |
21,548 |
21,566 |
21,583 |
21,600 |
21,618 |
21,635 |
21,652 |
|
1190 |
21,652 |
21,670 |
21,687 |
21,704 |
21,721 |
21,739 |
21,756 |
21,773 |
21,790 |
21,808 |
21,825 |
|
1200 |
21,825 |
21,842 |
21,859 |
21,877 |
21,894 |
21,911 |
21,928 |
21,946 |
21,963 |
21,980 |
21,997 |
|
1210 |
21,997 |
22,014 |
22,032 |
22,049 |
22,066 |
22,083 |
22,100 |
22,117 |
22,135 |
22,152 |
22,169 |
|
1220 |
22,169 |
22,186 |
22,203 |
22,220 |
22,237 |
22,254 |
22,271 |
22,289 |
22,306 |
22,323 |
22,340 |
|
1230 |
22,340 |
22,357 |
22,374 |
22,391 |
22,408 |
22,425 |
22,442 |
22,459 |
22,476 |
22,493 |
22,510 |
|
1240 |
22,510 |
22,527 |
22,544 |
22,561 |
22,578 |
22,595 |
22,612 |
22,629 |
22,646 |
22,663 |
22,680 |
|
1250 |
22,680 |
22,697 |
22,714 |
22,731 |
22,748 |
22,765 |
22,782 |
22,799 |
22,815 |
22,832 |
22,849 |
|
1260 |
22,849 |
22,866 |
22,883 |
22,900 |
22,917 |
22,934 |
22,950 |
22,967 |
22,984 |
23,001 |
23,018 |
|
1270 |
23,018 |
23,035 |
23,052 |
23,068 |
23,085 |
23,102 |
23,119 |
23,136 |
23,152 |
23,169 |
23,186 |
|
1280 |
23,186 |
23,203 |
23,219 |
23,236 |
23,253 |
23,270 |
23,286 |
23,303 |
23,320 |
23,337 |
23,353 |
|
1290 |
23,353 |
23,370 |
23,387 |
23,403 |
23,420 |
23,437 |
23,453 |
23,470 |
23,487 |
23,503 |
23,520 |
|
1300 |
23,520 |
23,537 |
23,553 |
23,570 |
23,587 |
23,603 |
23,620 |
23,636 |
23,653 |
23,670 |
23,686 |
|
1310 |
23,686 |
23,703 |
23,719 |
23,736 |
23,753 |
23,769 |
23,786 |
23,802 |
23,819 |
23,835 |
23,852 |
|
1320 |
23,852 |
23,868 |
23,885 |
23,901 |
23,918 |
23,934 |
23,951 |
23,967 |
23,984 |
24,000 |
24,017 |
|
1330 |
24,017 |
24,033 |
24,050 |
24,066 |
24,083 |
24,099 |
24,116 |
24,132 |
24,148 |
24,165 |
24,181 |
|
1340 |
24,181 |
24,198 |
24,214 |
24,230 |
24,247 |
24,263 |
24,280 |
24,296 |
24,312 |
24,329 |
24,345 |
|
1350 |
24,345 |
24,361 |
24,378 |
24,394 |
24,410 |
24,427 |
24,443 |
24,459 |
24,476 |
24,492 |
24,508 |
|
1360 |
24,508 |
24,524 |
24,541 |
24,557 |
24,573 |
24,590 |
24,606 |
24,622 |
24,638 |
24,655 |
24,671 |
|
1370 |
24,671 |
24,687 |
24,703 |
24,719 |
24,736 |
24,752 |
24,768 |
24,784 |
24,800 |
24,817 |
24,833 |
|
1380 |
24,833 |
24,849 |
24,865 |
24,881 |
24,897 |
24,913 |
24,930 |
24,946 |
24,962 |
24,978 |
24,994 |
|
1390 |
24,994 |
25,010 |
25,026 |
25,042 |
25,058 |
25,075 |
25,091 |
25,107 |
25,123 |
25,139 |
25,155 |
|
1400 |
25,155 |
25,171 |
25,187 |
25,203 |
25,219 |
25,235 |
25,251 |
25,267 |
25,283 |
25,299 |
25,315 |
|
Значения ТЭДС для термопары типа С (вольфрам -5 % рений / вольфрам - 26 %рений) | |||||||||||
|
ЭДС в мВ при температуре свободного конца 0 °С | |||||||||||
|
Темп-ра рабочего конца, °С |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1410 |
25,315 |
25,331 |
25,347 |
25,363 |
25,379 |
25,395 |
25,411 |
25,427 |
25,443 |
25,459 |
25,475 |
|
1420 |
25,475 |
25,490 |
25,506 |
25,522 |
25,538 |
25,554 |
25,570 |
25,586 |
25,602 |
25,618 |
25,633 |
|
1430 |
25,633 |
25,649 |
25,665 |
25,681 |
25,697 |
25,713 |
25,729 |
25,744 |
25,760 |
25,776 |
25,792 |
|
1440 |
25,792 |
25,808 |
25,823 |
25,839 |
25,855 |
25,871 |
25,886 |
25,902 |
25,918 |
25,934 |
25,949 |
|
1450 |
25,949 |
25,965 |
25,981 |
25,997 |
26,012 |
26,028 |
26,044 |
26,060 |
26,075 |
26,091 |
26,107 |
|
1460 |
26,107 |
26,122 |
26,138 |
26,154 |
26,169 |
26,185 |
26,201 |
26,216 |
26,232 |
26,248 |
26,263 |
|
1470 |
26,263 |
26,279 |
26,294 |
26,310 |
26,326 |
26,341 |
26,357 |
26,372 |
26,388 |
26,403 |
26,419 |
|
1480 |
26,419 |
26,435 |
26,450 |
26,466 |
26,481 |
26,497 |
26,512 |
26,528 |
26,543 |
26,559 |
26,574 |
|
1490 |
26,574 |
26,590 |
26,605 |
26,621 |
26,636 |
26,652 |
26,667 |
26,683 |
26,698 |
26,714 |
26,729 |
|
1500 |
26,729 |
26,744 |
26,760 |
26,775 |
26,791 |
26,806 |
26,822 |
26,837 |
26,852 |
26,868 |
26,883 |
|
1510 |
26,883 |
26,899 |
26,914 |
26,929 |
26,945 |
26,960 |
26,975 |
26,991 |
27,006 |
27,021 |
27,037 |
|
1520 |
27,037 |
27,052 |
27,067 |
27,083 |
27,098 |
27,113 |
27,128 |
27,144 |
27,159 |
27,174 |
27,190 |
|
1530 |
27,190 |
27,205 |
27,220 |
27,235 |
27,250 |
27,266 |
27,281 |
27,296 |
27,311 |
27,327 |
27,342 |
|
1540 |
27,342 |
27,357 |
27,372 |
27,387 |
27,403 |
27,418 |
27,433 |
27,448 |
27,463 |
27,478 |
27,493 |
|
1550 |
27,493 |
27,509 |
27,524 |
27,539 |
27,554 |
27,569 |
27,584 |
27,599 |
27,614 |
27,629 |
27,645 |
|
1560 |
27,645 |
27,660 |
27,675 |
27,690 |
27,705 |
27,720 |
27,735 |
27,750 |
27,765 |
27,780 |
27,795 |
|
1570 |
27,795 |
27,810 |
27,825 |
27,840 |
27,855 |
27,870 |
27,885 |
27,900 |
27,915 |
27,930 |
27,945 |
|
1580 |
27,945 |
27,960 |
27,975 |
27,990 |
28,005 |
28,020 |
28,034 |
28,049 |
28,064 |
28,079 |
28,094 |
|
1590 |
28,094 |
28,109 |
28,124 |
28,139 |
28,154 |
28,169 |
28,183 |
28,198 |
28,213 |
28,228 |
28,243 |
|
1600 |
28,243 |
28,258 |
28,272 |
28,287 |
28,302 |
28,317 |
28,332 |
28,346 |
28,361 |
28,376 |
28,391 |
|
1610 |
28,391 |
28,406 |
28,420 |
28,435 |
28,450 |
28,465 |
28,479 |
28,494 |
28,509 |
28,524 |
28,538 |
|
1620 |
28,538 |
28,553 |
28,568 |
28,582 |
28,597 |
28,612 |
28,626 |
28,641 |
28,656 |
28,670 |
28,685 |
|
1630 |
28,685 |
28,700 |
28,714 |
28,729 |
28,744 |
28,758 |
28,773 |
28,787 |
28,802 |
28,817 |
28,831 |
|
1640 |
28,831 |
28,846 |
28,860 |
28,875 |
28,890 |
28,904 |
28,919 |
28,933 |
28,948 |
28,962 |
28,977 |
|
1650 |
28,977 |
28,991 |
29,006 |
29,020 |
29,035 |
29,049 |
29,064 |
29,078 |
29,093 |
29,107 |
29,122 |
|
1660 |
29,122 |
29,136 |
29,151 |
29,165 |
29,180 |
29,194 |
29,209 |
29,223 |
29,237 |
29,252 |
29,266 |
|
1670 |
29,266 |
29,281 |
29,295 |
29,309 |
29,324 |
29,338 |
29,353 |
29,367 |
29,381 |
29,396 |
29,410 |
|
1680 |
29,410 |
29,424 |
29,439 |
29,453 |
29,467 |
29,482 |
29,496 |
29,510 |
29,525 |
29,539 |
29,553 |
|
1690 |
29,553 |
29,567 |
29,582 |
29,596 |
29,610 |
29,625 |
29,639 |
29,653 |
29,667 |
29,681 |
29,696 |
|
1700 |
29,696 |
29,710 |
29,724 |
29,738 |
29,753 |
29,767 |
29,781 |
29,795 |
29,809 |
29,823 |
29,838 |
|
1710 |
29,838 |
29,852 |
29,866 |
29,880 |
29,894 |
29,908 |
29,922 |
29,937 |
29,951 |
29,965 |
29,979 |
|
1720 |
29,979 |
29,993 |
30,007 |
30,021 |
30,035 |
30,049 |
30,063 |
30,077 |
30,091 |
30,106 |
30,120 |
|
1730 |
30,120 |
30,134 |
30,148 |
30,162 |
30,176 |
30,190 |
30,204 |
30,218 |
30,232 |
30,246 |
30,260 |
|
1740 |
30,260 |
30,274 |
30,288 |
30,302 |
30,315 |
30,329 |
30,343 |
30,357 |
30,371 |
30,385 |
30,399 |
|
1750 |
30,399 |
30,413 |
30,427 |
30,441 |
30,455 |
30,469 |
30,482 |
30,496 |
30,510 |
30,524 |
30,538 |
|
1760 |
30,538 |
30,552 |
30,565 |
30,579 |
30,593 |
30,607 |
30,621 |
30,635 |
30,648 |
30,662 |
30,676 |
|
1770 |
30,676 |
30,690 |
30,704 |
30,717 |
30,731 |
30,745 |
30,759 |
30,772 |
30,786 |
30,800 |
30,813 |
|
1780 |
30,813 |
30,827 |
30,841 |
30,855 |
30,868 |
30,882 |
30,896 |
30,909 |
30,923 |
30,937 |
30,950 |
|
1790 |
30,950 |
30,964 |
30,978 |
30,991 |
31,005 |
31,019 |
31,032 |
31,046 |
31,059 |
31,073 |
31,087 |
|
1800 |
31,087 | ||||||||||
13
