Методика поверки «ГСОЕИ. Теплосчетчики ТЭМ 104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03)» (ЭС 99556332.013.000 МП)

ГЦИ СИ ОАО «НИИТсплопрнбор»

Efe TtllTOinitA- ■.

Государственная система обеспечении единства намерений ТЕПЛОСЧЕТЧИКИ ТЭМ 104

МОДИФИКАЦИИ ТЭМ-1О4(ТЭСМАРТ.О1), ТЭМ-104(ТЭСМА1*Т,02),

ТЭМ-1О4(ГЭСМАРТ.ОЗ)

Методика поверки

ЭС 99556332.013.000 МП

Москва

Методика поверки ЭС 99556332.013 .000 МП

введение......................................,

I . Операции поверки................ ....

• 2. Средства поверки......................................................... .

• 3. Требования безопасности................

• 4. Условия поверки........

• 5. Внешний осмотр

• 6. I [роверка электрического сопротивления изоляции...........

• 7. Подготовка к поверке.........................................................................

• 8. Проведение поверки

• 9. Определение идентификационных данных программного обеспечения

• 10. Оформление результатов поверки ..........................................

Приложение 1

Приложение 2........................................

Приложение 3

Приложение 4

Методика поверки ЭС 99556332.013.000 Ml 1

Настоящая методика поверки распространяется на теплосчетчики ТЭМ-104 модификации ТЭМ-1О4(ТЭСМАРТ.О IX ТЭМ-104(ТЭСМАРТ.02), ГЭМ-1 П4(ТЭСМАРТ.ОЗ). выпускаемые по ТУ 4213-013-99556332 - 2013, (r дальнейшем теплосчетчики) и устанавливает методику их первичной и периодической поверок.

Интерна,! между поверками - 4 года.

В состав теплосчетчиков входят:

• - информационно-вычислительный блок (а дальнейшем ИВБ)- 1шт;

• - первичные преобразователи расхода электромагнитного типа ( в дальнейшем ПИР) -от 1 до 2 игг;

-преобразователи расхода с часты но-импульсным выходным сигналом (в дальнейшем - ИП) - от 1 до 2 шт;

• - терм он реобразователи сопротивления (в дальнейшем - ТС) - от 1 до 6 пгт;

• - ио дополнительному заказу преобразователи давления 1 ДИД) - от I до 6 шт.

В зависимости от состава по метрологическим характеристикам теплосчетчики соответствуют классу В или классу С по ГОСТ Р 51649-2000 (Классам 1 или 2 по ГОСТ ЕН 1434-1).

Поверка входящих в состав теплосчетчиков комплектов ТС. ИН и ДИД, зарегистрированных в Государственном реестре как средства измерения с установленными для них собственными интервалами между поверками, выполняется в сроки и по методикам поверки на эти изделия, утвержденным в установленном порядке.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица I

Методи ка j j оверк и ЭС 99556332.013.0 НО М11

Примечание: Операции поверки по пп, 8J-8.11 проводятся при наличии соответствующих функциональных параметров (определяется по спецификации заказа);

• 2.1 ГТри проведении поверки должны применяться средства измерений и средства испытаний, указанные в таблице 2.

Таблица 2

Мето ди ка поверх и ЭС 995563 3 2.013. ООО ИП

Допускается применение других средств поверки с ме дологически ми характеристиками, не хуже указанных в таблице 2.

• 3.1 К проведению поверки допускаются липа, изучившие эксплуатационную документацию на теплосчетчик, применяемые средства измерений и испытаний и прошедшие инструктаж по технике безопасности.

• 3.2 Все подключения средств поверки к теплосчетчику необходимо производить при отключенном напряжении питания.

• 3.3 При проведении поверки должны соблюдаться требования ГОСТ 12,2.007. I ОС I 12.3,019, «Правил устройства электроустановок», «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации эле ктроустанонок п от реби телей ».

При проведении поверки должны быть соблюдены следующие условия:

• - поверочная жидкость (теплоноситель) - вода;

• - температура поверочной жидкости от *15 “С до i 50 °C;

• - температура окружающего воздуха от +15 "С до +35 °C;

• - относительная влажность окружающею воздуха от 30 % до 80 %;

• - атмосферное давление от 86,0 кПа до 106.7 к11а;

• - напряжение питания ИВБ от 187 В до 242 В;

• - частота сети питания от 49 Гц до 51 Гц;

-внешние электрические и магнитные ноля (кроме поля Земли), влияющие на работу т еплосчётчиков, отсутствуют;

-вибрация н тряска, влияющие на работу теплосчетчиков и средств измерений, отсутствуют;

• - прямолинейный участок трубопровода нс менее трех диаметров условно™ прохода до плоскости электродов установленного ППР и одного - после.

При проведении внешнего осмотра должно быть установлено;

• - отсутствие крупных дефектов в окраске корпуса и дефектов, затрудняющих отсчет показаний и манипуляции органами управления, отсутствие внутри составных частей теплосчетчика незакрепленных деталей и посторонних предметов;

соответствие маркировки на теплосчетчике и маркировки, приведенной в РЭ;

• - отсутствие осадка на электродах и на внутреннем покрытии трубы ПНР. отсутствие трещин фторопласта;

• - отсутствие повреждений сетевого шнура, герметичных вводов и отсутствие повреждений элементов коммутации;

• - наличие действующего свидетельства о поверке КТС шили ТС (в зависимости от комплектации).

• 6,1 Проверка электрического сопротивления изоляции цепей питания теплосчетчиков

Методика поверки ^Г)С 99556332,013.000 МИ

Проверку электрического сопротивления изоляции испей питания теплосчетчиков относительно корпуса проводить при температуре окружающего воздуха (20 ±5) °C и относительной влажнос ти не более 80 % мегаомметром с номинальным напряжением 500 В.

Отсчет показаний по мегаомметру производить по истечении 1мин. после приложения напряжении.

Теплосчетчики считаются выдержавшими проверку, если электрическое сопротивление изоляции цепей литания относительно корпуса нс менее 40 МОм.

• 6.2 Проверка электрического сопротивления изоляции цепей электродов III В’

Операция проводится при наличии НИР в составе теплосчетчика.

Проверку электрического сопротивления изоляции цепей электродов ПНР относительно корпуса проводить мегаомметром с номинальным напряжением 500 В при температуре окружающего воздуха (20 ±5)°С и относительной влажное !и от 30 до 80 %. При проверке [11 IP должен быть отключен от ИВБ

Один зажим мегаомметра с обозначением «земля» соединить с корпусом первичного преобразования, а другой - с каждым из электродов первичного преобразователя.

Теплосчетчики считаются выдержавшими проверку, если сопротивление изоляции электродов первичного преобразователя относительно корпуса нс менее 100 МОм

• 7,1 Проверка готовности СИ к поверке

Перед проведением поверки необходимо выполнить следующие операции:

• - проверить наличие СИ и вспомогательного оборудования в соответствии с таблицей 2,

• - проверить наличие действующих свидетельств или отметок о поверке СИ.

• - проверить соблюдение условий п.4, настоящей методики.

Перед проведением поверки СИ, входящие в состав поверочного оборудования, должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

• 7,2 Выбор контрольных точек поверки

Характеристики контрольных точек поверки приведены в таблицах 3 и 4.

Таблица 3. Контрольные значения объемного расхода, частоты входных импульсных

сигналов и температур для точек поверки

Значения верхнего Св и нижнего 6'и пределов измерений расходов приводятся в паспорте поверяемого теплосчетчика.

Методика поверки ЭС 99556332.013.000 МП

• 8. Проведение поверки

  • 8.1 Опробование

Опробование включает следующие операции:

• - установку ПНР теплосчетчика на измерительный участок образцовой расходомерной установки в соответствии с требованиями руководства но эксплуатации теплосчетчика и инструкции по эксплуатации расходомерной установки;

• - заполнение внутреннего объёма измерительного участка водой и выдержку не менее 5 минут при расходе от 0.5 Св до 0.9-6'ц:

подключение составных частей теплосчетчика и средств поверки в соответствии с рис.1 и рис.2 Приложения I;

• - подключение теплосчетчика к сети питания и проверку функционирования органов управления (кнопок);

• - проверку индикации установленных и измеряемых параметров на индикаторе (ЖКИ) ИНЬ:

• - проверку работоспособности теплосчетчика при измерении температуры теплоносителя в пределах от 0 до 150 °C путем изменения устанавливаемых на магазинах значений сопротивлений;

-проверку работоспособности теплосчетчика при измерении объемною и массового расхода, объема и массы теплоносителя в пределах рабочего диапазон а:

проверку установки индикатора расхода теплосчетчика на ноль при отсутствии расхода:

-проверку работоспособности интерфейсов RS-485 и RS-232 путём сличения паспортных значений установленных параметров (Ду. 6») на индикаторе теплосчетчика и выводимых на экран монитора ПК.

Теплосчетчики считают выдержавшими проверку, если в процессе се проведения не обнаружено разночтений между информацией на индикаторе теплосчетчика и информацией, выводимой на монитор.

Опробование ИН и ТС проводится по методикам поверки на эти изделия.

• 5.2 Определение относительной погрешности измерительных каналов расхода, в состав которых входят ППР.

Поверка проводится для каналов JU IP1 и Г1ПР2 при расходах, указанных в таблице 3.

В каждой контрольной точке проводится потри измерения.

Относительная погрешность измерительного канала расхода определяется по формуле (1) при проведении операции поверки методом сличения, по формуле (2) - при поверке методом статического взвешивания.

I -100 °/о,

где G - показания поверяемого теплосчетчика, м ч;

(if. показания расходомерной установки, усредненные за время измерений, м' ч.

Метилика по верк и ЭС 995 56332.013. 000 М11

где М, - масса воды. накопленная в емкости за время измерений 7. кг,

Т интервал времени между сигналами «старт» и «стол», с.

Т рекомендуется выбирать не менее:

180 секунд в первой контрольной точке;

120 секунд - во второй контрольной точке:

30 секунд - в третьей контрольной точке.

Теплосчетчики считают прошедшими поверку, если относительная погрешность измерительного канала расхода в каждой контрольной точке не выхолит за пределы

±11,5+0,01 < jв/СУ) % . но не более 5 % для приборов класса В по I ‘ОСТ Р 51649-2000 (класса 1 поГОСТ Р ЕН 1434-1):

• - в 1 точке не более ±1,5%,

• - во 2 точке нс более +1.6 %.

• - в 3 точке нс более 15.0 % :

±(0.8~0,004G_P G) %. но нс более 3.5 % для приборов класса С по I ОСТ Р 51649-2000 (класса 1 по ГОСТ Р ЕН 1434-1):

• - в 1 точке не более ±0.8%.

• - во 2 точке нс более ±0,8%,

• - в 3 точке не более +3,5 %.

• 8.3 Определение относительной погрешности измерительного канала тепловой анергии ИВБ

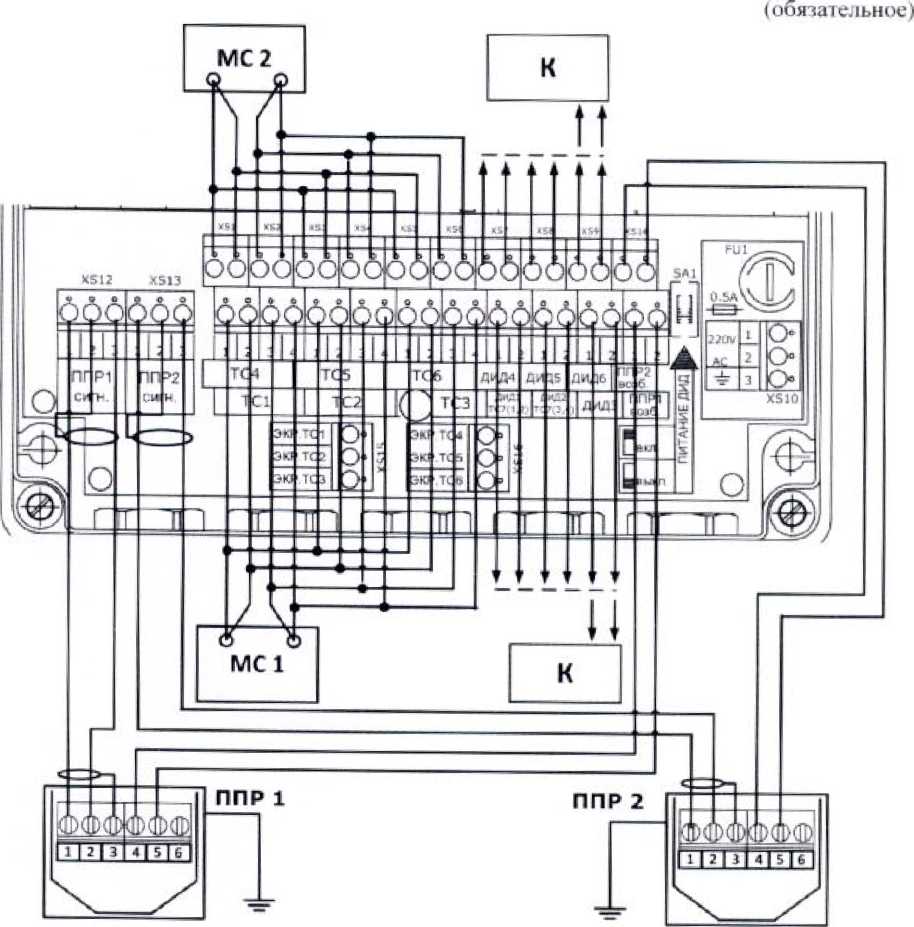

• 8.3.1 Подключить к ИВБ магазины сопротивлений в соответствии с Приложением 1. Перевести ИВБ в режим «Поверка». Выбрать время поверки 7'ц (рекомендуемое значение Гц -120 с) и расход, соответствующий первой точке поверки (Сф). Па магазинах сопротивлений установить значения сопротивлений R1 и R2, соответствующие первой точке поверки (таблица 4|. Значения избыточного давления автоматически устанавливаются равными 0,9 МПа и 0,5 МПа для подающего и обратного трубопроводов соответственно.

Относительная погрешность измерительного канала тепловой энергии r^-u рассчитывается по формуле

100%

(3)

где (2- значение тепловой энергии, накопленное за время наблюдения, кВт-ч, (МДж);

£)о- расчетное значение тепловой энерт ни за время наблюдения в выбранной точке, кВт-ч(МДж), которое определяется по формуле

а=А’С7₀-7_п/ЗбОО.                     (4)

где К тепловой коэффициент, соответствующий контрольной точке, приведенный в таблице 4. кВт ч/м ’;

C7ti • установленное значение расхода теплоносителя в контрольной точке, м ч.

• 8.3.2 Повторяют п. 8.3,1. для второй и третьей точек поверки, установив соответствующие значения расхода и сопротивлений.

Теплое летчики считают прошедшими поверку, если относительная погрешность, определяемая по формуле (3), в каждом измерительном канале не превышает ±1.5 %, ±0,6 % и ±0.5 % в 1. 2 и 3 контрольных точках соответственно.

• 8.4 Определение погрешности измерительных каналов ИВБ входных частотных и импульсных сигналов

• 8.4.1 Определение относительной погрешности измерений частоты ИВБ

Методика поверки ЭС 99556332.013.000 МН

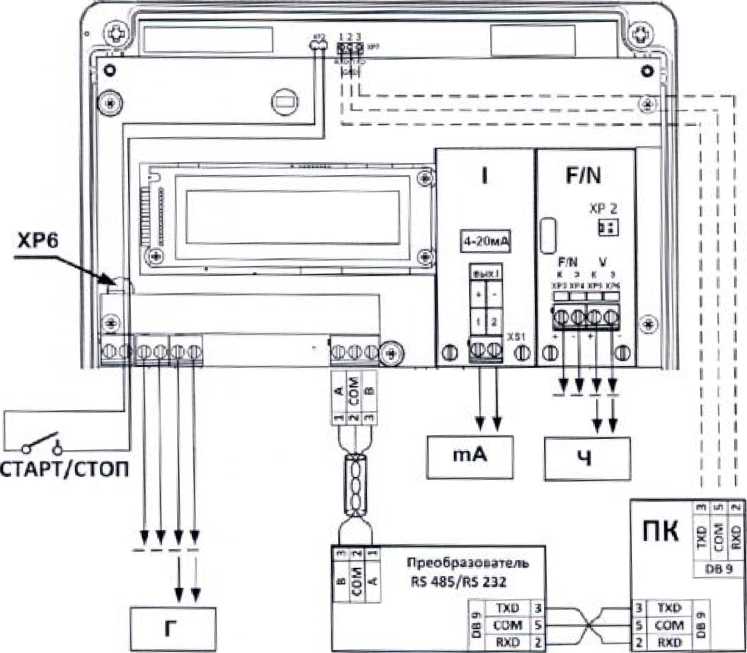

Подключить генератор к ИВБ в соответствии с Приложением 1 (рис. 2). Установить на генераторе значения частот в соответствии с таблицей 3. амплитуды -5 В положительной полярности и скважности 2.

Относительная погрешность измерений частоты определяется по формуле:

\ шал У")

где Ст - показания поверяемого теплосчетчика, мч

Л, - значение частоты по показаниям образцового частотомера. Гц;

./max - значение частоты при максимальном расходе G^r._nJA. Гц. /,'_||Л=2000 Гц;

Теплосчетчики считают прошедшими поверку, если погрешность, определенная по формуле 15не выходит за пределы ±0.1 %.

• 8.4.2 Погрешность измерений ИВБ количества импульсов определяется по формуле:

  ' 1000 -г

х

-Л⁷

>

где Г'- показания поверяемого теплосчетчика, м '

V - количество импульсов по показаниям образцового частотомера, имп;

А\ - значение весового коэффициента импульса, л/имп.

Теплосчётчики считают прошедшими поверку, если погрешность, определенная по фор. мулам (6), не выходит за пределы ±1 имп.

• 8.5 Определение абсолютной погрешности измери тельных каналов температуры ИВБ

Поверка проводится для каждою измерительною канала температуры ИВБ. Последовательно установить переключатели магазинов сопротивлений MCI и МС2 в положения, соответствующее значениям сопротивлений ТС при температурах К) °C, 60 °C и 145 ^г( и зафиксировать н протоколе показания температуры, индицируемые на ЖКИ.

Абсолютная погрешность измерительного канала температуры ИВБ определяется по формуле

Д(ИВБ~ t ~ to                                         (?)

где t - значение температуры, индицируемое на ЖКИ, °C;

/и - значение температуры в контрольных точках. °C.

Теплосчётчики считают прошедшими поверку, если абсолютная погрешность каждого измерительного канала температуры ИВБ. определенная по формуле (7), не превышает ±(0.05+0.001 t) ^СС.

• 8.6 Определение приведенной потрешности измерительных каналов давления ИНЬ

Подать с калибратора тока на вход ДИД1 ток /. пропорциональный значениям избы (очного давления (см. табл.5).

Таблица 5

I 1риведенная погрешность измерительного канала давления ?_р определяется по формуле

100%,

(X)

где р - показания поверяемого теплосчетчика. МТ 1а¹.

р/., - расчетное значение давления, приведенное в таблице 5, МПа,

- максимальное значение измеряемого давления (p_mix ⁼ 1.6 MI 1а).

11ОЕторить операцию поверки для каналов ДИД2 ДИД6.

Геплосчёгчики считают прошедшими поверку, если приведенная погрешность измерс ния каждого канала во всех контрольных точках не превышает ±0.15 %.

• 8.7 Определение относительной погрешности измерений интервалов времени

Подключить частотомер к разъему ХР6 (см. Приложение 1).

Относительная погрешность при измерении времени определяется по формуле

где Д- частота таймера МВБ. 1 ц

/о эталонная частот а 512.0 1 ц.

Теплосчетчики считают прошедшими поверку, если относительная погрешность измерений интервалов времени, определенная по формуле (9), не превышает ±0,01 %.

• 8.8 Определение относительной П01решности вычисления объема МВБ

Допускается проводить совместно с п. 8.3. Операция поверки выполняется к третьей ко1ггро.]ьнон точке для всех каналов измерения расхода.

Погрешност ь вычисления объема ИВБ определяется по формуле:

(10)

где Г- показания теплосчетчика.

Геплосчёгчикн считаются прошедшими поверку, если относительная почетность не выходит за пределы ±0.01 %.

• 8.9 Определение относительных погрешностей преобразования объемного расхода н массовый расход и объема в массу МВБ

Допускается проводить совместно с п. 8.3. в третьей контрольной точке. Относительная погрешность преобразования <5₀м объемного расхода Сг.. в массовый расход (»'м и относительная погрешность преобразования <5_Ум объема Г н массу А/рассчитываются по формулам:

£_См = -^--1 1-100%, (11) (12)

-1 -100%

где (г\| [т/ч]. Л/1т]. I |м' |. - показания ИВБ.

(г, |м' ч] заданный объемный расход,

р |кг/м'] - табличные значения плотности воды при температуре ц дня каналов ППР1и FМ. h для каналов Ш1Р2 и 1--N2 (см. Приложение 4),

Теплосчетчики считаются прошедшими поверку, если относительные погрешности <>,м и

Лист 10

Методика поверки ЭС 99556332.013.000 МИ о\ м не выходят за пределы ±0,15 %.

• 8.10 Определение приведённой погрешности преобразования измеренного параметра в сигнал постоянного тока.

На магазине сопротивлений установить значение R., согласно таблице 6 и зафиксировать значение гона на токовом выходе в контрольных точках.

Таблица 6

Приведенная погрешность преобразования измеренного значения температуры в унифицированный сигнал постоянного тока определяется ио формуле

( i _ I

у_|= -----Е2Ш---100%,

к Аиш Aniri Ан*)

_   ~~ Anin

Anas ^— ^min ¹ В

где / измеренное значение выходного тока в выбранной точке, мА:

Anav 4ип - максимальное и минимальное значения выходного тока (20 мА и 4 мА соответственно);

! температура но показаниям индикатора теплосчётчика, °C;

4шх~ 150 С.

Сп. - программно установленное значение расхода, м' ч.

Теп юсчётчики считают прошедшими поверку, если погрешность, определённая но формулам I 13 } и (14)- не превышает ±0.5 % r каждой контрольной точке.

• 8.11 Определение относительной погрешности измерений тепловой энергии измерительным каналом теплосчетчика ф

Относительная погрешность измерений тепловой энергии измерительным каналом ген-лосчетчика ^определяется по формуле

0-5)

где - наибольшее значение погрешности измерительного канала ген.юной энергии ИВБ %;

Minnis - наибольшее значение погрешности измерений расхода, %;

Здг ’ ±(и.5-*-ЗД1_Пип ■'■’АО, - допускаемая относительная погрешность измерений разности температур в подающем и обратном трубопроводах комплектом термометров сопротивлений, %,

Относительная погрешность измерений тепловой энергии Д,. определяемая по формуле 115). должна быть:

для приборов класса С по ГОСТ Р 51649-2000 «класса 1 по ГОСТ Р ЕН 1434-1):

• - в 1 точке не более 6,0 %.

• - но 2 точке не более 2,6 %.

• - в 3 точке не более 5,6 % :

для приборов класса В по ГОСТ Р 51649-2000 (класса I по ГОСТ Р ЕН 14.34-1}:

• - в 1 точке не более 7.0 %,

• - во 2 точке не более 3,7 %,

Методика поверки Э€ 99556332.(113.000 Ml I

- в 3 точке не более 8,0 %.

Включить питание теплосчетчика при нажатой кнопке «ВЫХОД».

Отпустить кнопку «ВЫХОД» при появлении на индикаторе надписи «РАСЧЕЛ CRC »

Пи истечение некоторого времени на экране появится цифровой идентификатор (контрольная сумма) ПО.

При одновременно нажатии кнопок «ВПРАВО» и «ВЛЕВО» на экран ЖКИ выводится номер версии 1Ю

Результаты определения идентификационных параметрон ПО должны совпадать с приведенными в таблице 7.

Таблица 7.

При положительных результатах поверки ;

оформляется протокол поверки по форме Приложения 3:

- в паспорте ставятся подпись и оттиск клейма поверителя. Если теплосчетчик предоставлен на поверку без паспорта (допускается при периодической поверке и первичной поверке после ремонта), то оформляется свидетельство о поверке установленной формы;

-наносится оттиск клейма поверителя в месте, предназначенном для пломбы, расположенном на экране, защищающем платы И ВБ от несанкционированного доступа.

В случае отрицательных результатов первичной поверки теплосчетчик бракуется.

При отрицательных результатах периодической поверки теплосчетчик к применению нс допускается, выдается извещение о непригодности, а оттиск клейма гасится.

Методика поверки ЭС 99556332.013,000 Ml 1

Приложение I

(обязательное)

ЭК1 -

о

О

U4 16

Л 121

ППР 1

ППР 2

Рисунок ! Схема электрических соединений нижней платы теплосчетчика

МС - магазин сопротивлений. К - калибратор, ПГП’ первичный преобразователь расхода электромагнитного типа.

Методика поверки ЭС 99556332.013 000 МП

Приложение 1

(продолжение)

Рисунок.2 Схема электрических соединений верхней платы теплосчетчика mA миллиамперметр, 11К персональный компьютер. I - генератор, Ч - частотомер

Методика поверки ЭС 995563.32.013.000 МП

(обязательное)

Перечень документов, на которые даны ссылки в методике поверки

Методика поверки ЭС 99556332.013.000 МП

Приложение 3

Форма протокола поверки теплосчетчика

ПРОТОКОЛ

поверки теплосчетчика ТЭМ-104(ТЭСМАРТ.О__I №_ _    __

IЗредприятие юготовитель................................._...............................................................

Предприятие, проводившее поверку.............................. .......

Внешний осмотр теплосчетчика:                     соответствует требованиям

Условия проведения поверки:

• - температура окружающего воздуха                _

• - относительная влажность окружающего воздуха __________

* атмосферное давление                          _   ______

Результаты опробования:                           соответствует требованиям

Определение относительной потрешности измерительного канала расхода с III IP

Определение относительной погрешности измерительных каналов 11 ВБ тепловой энер-

Iии и объема

Методика поверки ЭС' 99556332.013.000 МН

Определение относительной погрешности измерительных каналов расхода (объема) ИВБ. в состав которых входят расходомеры с частотно-импульсным выходом

Определение опюсительных погрешностей преобразования объемного расхода н массовый расход и объема в массу ИВБ

Определение погрешности измерительных каналов температуры ИВБ

Определение приведенной погрешности измерительного канала давления ИВБ

Методика поверки ЭС‘ 99556332,013.000 MI I

Определение приведенной погрешности преобразования измеренного параметра н сигнал постоянного тока

Определение относительной почетности измерений тепловой эн ерши измерительным каналом теплосчетчика

Относительная погрешность измерений интервалов времени

Гоиноверитель

Методика поверки ЭС 99556332.0 13.000 МП

Приложение 4

(обязательное)

Значения плотности и энтальпии теплоносителя н контрольных (поверочных) точках

Лист 19
