СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ МНОГОТАРИФНЫЙ НАРТИС-101

Руководство по эксплуатации Приложение В

Методика поверки

НРДЛ.411152.004РЭ1

Общие положения

Перечень операций поверки счетчика............................................................

Требования к условиям проведения поверки...............................................

• 4 Требования к специалистам, осуществляющим поверку...............................

• 5 Метрологические и технические требования к средствам поверки..............

• 6 Требования (условия) по обеспечению безопасности проведения поверки

• 7 Внешний осмотр.................................................................................................

• 8 Подготовка к поверке и опробование счетчика...............................................

  <8

• 9 Проверка программного обеспечения (Г10) счетчика....................................

• 10 Определение метрологических характеристик счетчика.............................

• 11 Подтверждение соответствия счетчика метрологическим требованиям....

• 12 Оформление результатов поверки.................................................................

1 Общие положения

• 1.1 Настоящая методика составлена с учетом требований Приказов Минпромторга № 2510 от 31.07.20 и №2907 от 28.08.2020г, РМГ-51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии однофазные многотарифные НАРТИС-101 (далее счетчики).

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

• - отсутствия подтверждения результатов поверки средств измерений в соответствии с действующим на дату ее проведения нормативным правовым актом, принятым в соответствии с законодательством Российской Федерации об обеспечении единства измерений;

• - повреждения или отсутствия пломб, обеспечивающих защиту от несанкционированного доступа к узлам настройки (регулировки) средств измерений, с вскрытием пломб, предотвращающих доступ к узлам настройки (регулировки) и (или) элементам конструкции средств измерений;

• - утраты паспорта счетчика;

• - ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

• - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

• - продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

  					Лист
  					НРДЛ.411152.004РЭ1	3
  Изм	Лист	№ докум.	Подп.	Дата

• 3  Требования к условиям проведения поверки

  • 3.1  Порядок организации и проведения поверки должен соответствовать установленному в «Порядке проведения поверки средств измерений», утверждённому приказом Минпромторга России от 31 июля 2020 г. № 2510.

  • 3.2   При проведении поверки должны соблюдаться условия установленные в ГОСТ 31818.11 -2012, ГОСТ 31819.21 -2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004:

• - температура окружающего воздуха, °C........................................23 ±2

• - относительная влажность воздуха, %.....................................от 30 до 80

• - атмосферное давление, мм. рт. ст.........................................от 630 до 795

• - напряжение источника переменного тока, В...............................230 ± 2.3

• - частота измерительной сети, Гц...............................................50 ±0,15

• - форма кривой напряжения и тока измеряемой сети синусоидальная с коэффициентом

искажения, %...................................................................................не более 2

• 3.3 Перед проведением поверки необходимо изучить НРДЛ.41 1 152.004РЭ «Счетчик электрической энергии однофазный многотарифный НАРТИС-101 Руководство по эксплуатации».

• 3.4 Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки или свидетельство о поверке.

• 4 Требования к специалистам, осуществляющим поверку

  • 4.1 К поверке счётчиков допускаются лица, соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018, изучившие эксплуатационные докумепты на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

• 7 Внешний осмотр

  • 7.1 При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• - отсутствие видимых повреждений корпуса счетчика;

• - лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии требованиям ГОСТ 31818.11-2012;

• - во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

-на клеммной крышке счетчика должна быть нанесена схема подключения счетчика к электрической сети;

• - в комплекте поставки счетчика должен быть формуляр НРДЛ.41 1 152.004 ФО и руководство по эксплуатации НРДЛ.41 1 152.004 РЭ.

• 8 Подготовка к поверке и опробование счетчика

  • 8.1 Подготовка к поверке

    • 8.1.1 Выдержать счетчик при температуре, указанной в пункте 3.2 в течение 1 ч.

    • 8.1.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

    • 8.1.3 Подключить средства поверки к сети переменного тока, включить и дать нм прогреться в течении времени, указанного в эксплуатационной документации на них.

    • 8.1.4 Проверить условия поверки по пункту 3.2

  • 8.2 Опробование счетчика

    • 8.2.1 Проверка функционирования поверяемого счетчика проводят с помощью установки и ПК. Обмен информацией со счетчиком производится с помощью персонального компьютера (IBM PC) и программы конфигурирования счетчиков НАРТИС «Meter_ConTig.exe».

Подключение к последовательному порту компьютера осуществляется через устройг; пи сопряжения оптическое (УСО-2) в соответствии со схемой А.1. приведенной на рисунке приложения А.

После подачи питания на счетчик в строке показаний ЖКИ индикатора счетчика слева отображается код Е0, далее в строке и в правом поле - номер версии ПО. После этого счетчик переходит в автоматический режим индикации накопленной энергии но тарифам, о чем свидетельствует периодическая индикация символов точки в верхней строке ЖКИ возле надписи «кВт-ч», «кВар ч».

На восьмиразрядном табло циклически в автоматическом режиме и посредством нажатия кнопки отображаются:

• - накопленная активная и реактивная энергия прямого и обратного направления по тарифам и по сумме тарифов при отключенной сети с питанием от встроенной литиевой батареи в зависимости от наличия измерительной опции в счетчике;

• - текущее значение суммарной потребленной активной и реактивной энергии прямою' и обратного направлений в зависимости от наличия измерительной опции в счетчике:

  Изм	Лист	№ докум.	Подп.	Дата

  НРДЛ.41 1 152.004РЭ1

• - текущее значение потребленной активной и реактивной электроэнергии прямою н обратного направлений по тарифным зонам суток в зависимости от наличия измерительной опции в счетчике;

• - дата и время;

• - действующее значение активной, реактивной, полной мощности прямого и обратного направлений в зависимости от наличия измерительной опции в счетчике;

• - действующее значение текущего напряжения в зависимости от наличия измерительной опции в счетчике справочно или метрологически;

• - действующее значение текущего тока в зависимости от наличия измерительной опции в счетчике справочно или метрологически;

• - частота сети в зависимости от наличия измерительной опции в счетчике справочно или метрологически;

• - мгновенное значение температуры (справочно);

• - действующий тариф;

• - состояние встроенной батареи.

Включите питание персонального компьютера и дождитесь загрузки операционной системы. Запустите программу конфигурирования счетчиков НАРТИС «Meter_Conllg.exe». окно которой имеет вид, представленный на рисунке 1.

МСсг’ $ •гб.О.О.й'

— MConfig

|ilih Гостлыч

Архивы

ЖургА.'ъ

УгфМ HJKpyXC'J

Т «.ргфнфе рх г .<■;

ЬхТрфйКИ

Параметры Обновление Обратимее*?»

О МСс^‘*д

Сведения о работе с программой конфигурирования счетчиков НАРТИС-101 содержа цы в Приложении Г к Руководству по эксплуатации «Описание работы с программой конфигурирования счетчиков И АРТИС НРДЛ.41 1 152.004РЭ2. Проверьте функционирование счетчика, производя описанные в Приложении Г к Руководству по эксплуатации следующие процедуры:

• - обмена данными по оптопорту,

• - проверку работы интерфейса RS-485 (установить соединение, прочитать общие данные):

• - чтение/установку даты и времени;

• - запись/чтение тарифного расписания;

• - проверку наличия событий срабатывания датчиков вскрытия ККК и корпуса:

• - проверку ЖКИ нажатием на кнопку на передней панели.

• 8.2.2 Проверка функционирования импульсного выхода и проверка правильности ракеты счетного механизма проводятся с помощью установки автоматической однофазной для но-верки счётчиков электрической энергии НЕВА-Тест 6103 Т согласно описанию процедуры в и.

• 4.2 Руководства по эксплуатации к установке ТАСВ.411722.003 РЭ.

Для проверки правильности работы счетного механизма счетчик необходимо подключить к измерительной установке согласно схеме А.2, приведенным в Приложении А.

Запишите показания индикатора счетчика.

На установке НЕВА-Тест установите:

• - номинальное напряжение в параллельных цепях счетчика;

• -  ток 50 А;

коэффициент мощности, равный 0,5 инд.

Через 300 с после включения запишите показания индикатора счетчика.

Результат поверки считают положительным, если в счетчике произошло приращение показаний активной энергии на (0,48±0,01) кВт-ч.

Для счетчиков с опцией R проверка проводится аналогично. Результат поверки счита от положительным, если в счетчике произошло приращение показаний реактивной энергии на (0,56±0,01) квар-ч.

Проверку функционирования импульсного выхода проводят совместно с проверками отсутствия самохода, стартового тока и определением метрологических характеристик.

• 9 Проверка программного обеспечения (ПО) счетчика

  • 9.1 Метрологически значимая часть встроенного программного обеспечения нмео следующие идентификационные признаки:

• - название программного обеспечения - FWM_NART1S-101;

• - версия программного обеспечения - 255.06 -Х.Х.ХХХ. где 255.06 - номер версии метрологически значимой части ПО, Х.Х.ХХХ - номер версии метрологически незначимой нести ПО;

-значение контрольной суммы программного обеспечения - 00 00 DA Е1.

Для проверки соответствия ПО предусмотрена идентификация метрологически значимой части ПО. Идентификация проводится посредством оптопорта. Проверка может быть выполнена следующим способом. Подключите счётчик к компьютеру в соответствии со схемой А.1 Приложения А. Включите питание персонального компьютера. Запустите программу кон фигурирования счетчиков НАРТИС «Meter_Config.exe».

Лист

В разделе меню «Общие данные» появятся номер версии метрологического программного обеспечения и контрольная сумма, а также номер версии метрологически незначимой чисти ПО.

Вывод об аутентичности метрологически значимой части программного обеспечения принимается по результатам сравнения вычисленной контрольной суммы встроенного ПО со значением вышеприведенной контрольной суммы.

• 10 Определение метрологических характеристик счет чика

  • 10.1 Проверка электрической прочности изоляции

    • 10.1.1 При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (10- 15) с.

    • 10.1.2 При достижении испытательного напряжения, счетчик выдержать иод его воздействием в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испытательное напряжение. Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 3.

      Инв. № подп. Подп. и дата      Взам. инв. № Инв. № nv6n.      Подл, и лата

      Таблица 3 - Точки приложения и величина нсп ытательiюго напряжен ня.

      Номера контактов счетчика, между которыми прикладывается испытательное напряжение		Величина напряжения по п.7.3.3 ГОСТ 31818, кВ
      1 -4 (сеть)	5-6 (дискретный выход)	4
      1 -4 (сеть)	7-8 (R.S-485) и 9-10 (внешнее питание RS-485), соединенные вместе	4
      5-6 (дискретный выход)	7-8 (RS-485) и 9-10 (внешнее питание RS-485). соединенные вместе	2
      1 -4 (сеть)	5-6-7-8-9-10-земля	-

Результат проверки считают положительным, если электрическая изоляция счетчика, при закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты.

Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

• 10.2 Проверка отсутствия самохода и проверка стартового тока проводятся с помощью установки автоматической однофазной для поверки счётчиков электрической энергии ПГВА-Тест 6103 Т согласно описанию процедуры в п. 4.2 Руководства по эксплуатации к установке ТАСВ.411722.003 РЭ.

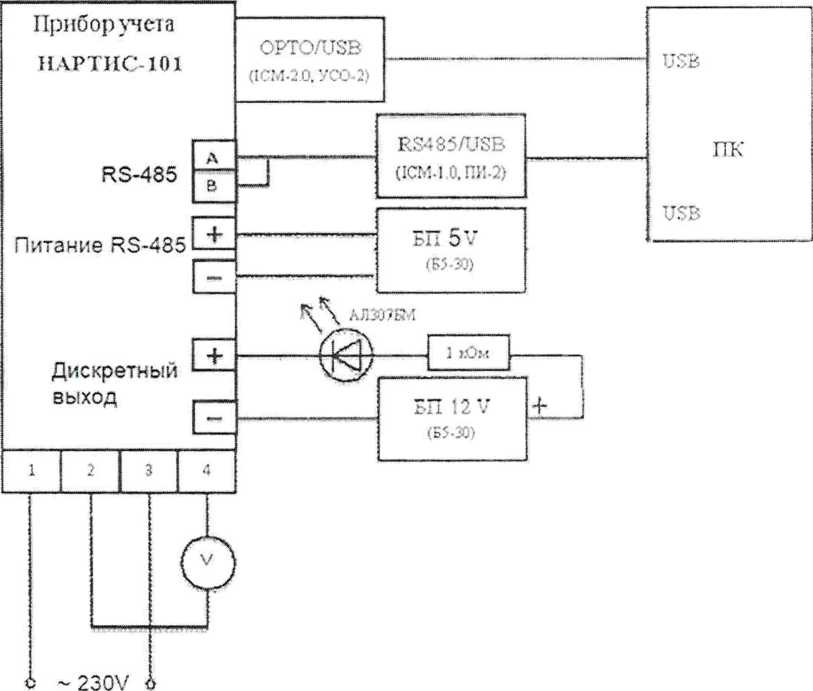

  • 10.2.1 При проверке отсутствия самохода использовать схему, приведенную па рисунке А.2 Приложения А. Импульсный выход счетчика должен быть переведен в режим поверки. Проверку отсутствия самохода проводить при отсутствии токов в последовательной пени счет-чика.

В режиме установки параметров теста необходимо задать значения следующих данных

• • напряжение режима самохода 265 В.;

• • ток режима самохода 0А:

• • время теста режима самохода 260 секунд.

После установки параметров теста самохода нажмите клавишу «F1» для запуска теста самохода.

Результат проверки отображается на вычислителе по греши ости, в этот период он работает как счётчик импульсов.

Результат поверки считают положительным, если за заданное время на вычислителе чс отобразилось ни одного импульса.

Для счетчиков с опцией R проверка проводится аналогично. При этом в режиме ycia-иовки параметров теста необходимо задать время теста режима самохода 208 секунд..

Проверку проводить по каждому виду энергии обоих направлений для счетчиков с соответствующими измерительными опциями.

• 10.2.2 Для проверки стартового тока в режиме установки параметров теста необходим»' задать значения следующих данных:

• • стартовый ток 0,02А;

• • номинальное напряжение 230 В;

• • коэффициент мощности, равный 1;

• • время теста проверки порога чувствительности - 60 с.

После установки параметров теста чувствительности нажмите клавишу «Р2» для зап) с-ка теста чувствительности.

Результат поверки считают положительным, если счетчик начал регистрировать импульсы электроэнергии. Проверку проводить по каждому виду энергии обоих направлений лл-» счетчиков с соответствующими измерительными опциями.

• 10.3 Определение погрешностей измерения энергии, мощности, напряжения, тока, частоты счетчиком НАРТИС-101 проводится в соответствии с наличием измерительных опций в счетчике.

Счетчик, в обозначение которого входит опция А-. поверяется при измерении активной энергии обратного направления.

Счетчик, в обозначение которого входит опция R. поверяется при измерении реактивной энергии прямого и обратного направлений.

Счетчик, в обозначение которого входит опция U, поверяется при измерении параметров однофазной сети — напряжения, мощности, тока, частоты, коэффициентов мощнос ти.

Счетчик, в обозначение которого входит опция Q. поверяется при измерении параметров качества энергии сети - положительного и отрицательного отклонений напряжения и отклонения частоты.

Счетчик, в обозначении которого измерительная опция отсутствует, поверяется только при измерении активной энергии прямого направления. Поверка при измерении активной энергии прямого направления обязательна для счетчиков НАРТИС-101 с любым набором измерительных опций.

• 10.3.1 Определение основной погрешности при измерении активной и реактивной» энергии и мощности прямого и обратного направлений в рабочем диапазоне токов, проводитем в зависимости от наличия измерительной опции в счетчике методом непосредственного ели пения на установке НЕВА-Тест с эталонным счетчиком установки.

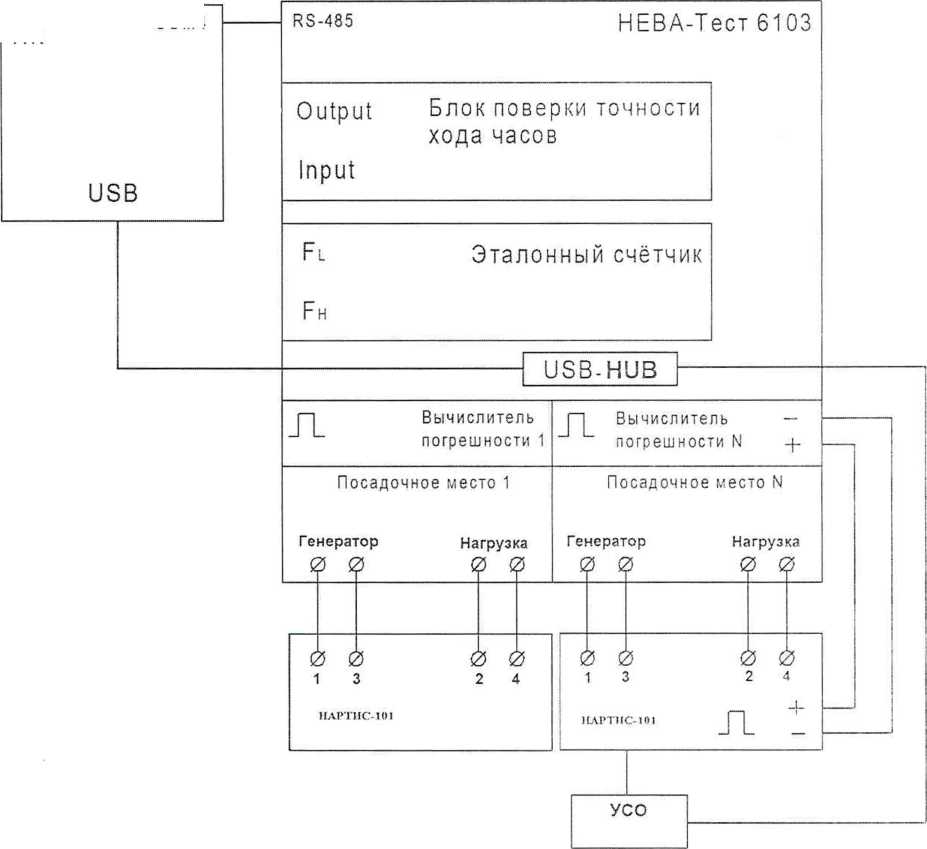

Подключите счетчик к метрологической установке и к персональному компьютеру как указано на рисунках Приложения А. Перед испытанием выдержите установку и счетчик но.-; напряжением в течение 30 минут.

На персональном компьютере загрузите специальное программное обеспечение - программу конфигурирования счетчиков НАРТИС «Meter_Config.exe». Следуя указаниям Руководства по эксплуатации к установке ТАСВ.41 1722.00 РЭ и Приложения Г Руководства по ?кс-плуатации счетчика электрической энергии однофазного многотарифного НАРТИС-101. проведите определение основной погрешности.

Последовательность измерений, информативные параметры входного сигнала и предо ты допускаемого значения основной погрешности счетчиков при измерении активной энергии и ности прямого и обратного направлений приведены в таблице 4.

Таблица 4 - Информативные параметры при измерении активной энергии и мощности прямого и обратного направлений

* Измерения проводить только по импульсам для всех счетчиков. ** Для счетчиков с опцией U измерения проводить по мощности.__

Результаты поверки считают положительными, если счетчик соответствует заданному классу точности, и если при всех измерениях погрешность измерения активной энергии и мутности прямого и обратного направлений находится в пределах допускаемых значений! погрешности, приведенных в таблице 4.

Для счетчиков с опцией R определение основной погрешности при измерении реактивной энергии в рабочем диапазоне токов проводится аналогично.

Последовательность измерений, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности при измерении реактивной энергии и мощности прямого и обратного направлений приведены в таблице 5.

Результаты поверки считают положительными, если счетчик соответствует заданному классу точности, и если при всех измерениях погрешность намерения реактивной энергии прямого и обратного направлений находится в пределах допускаемых значений! погрешности, приведенных в таблице 5.

• 10.3.2 Определение основной погрешности измерения токов производится для счстчн-ков с опцией U методом сравнения со значениями токов, измеренных эталонным счетчиком установки НЕВА-Тест. Измерения проводятся при трех значениях токов: 1_м;)кс. 1_б. 0.051,-,.

Погрешности измерения токов рассчитайте по формуле (2):

Si =[(1пз.м - 1о)/1о]хЮ0 %                                        (2)

где 1_изм - значения токов, измеренные счетчиком. А;

1₀ - значения токов, измеренные эталонным счетчиком установки. А.

Результаты поверки считаются положительными, если вычисленные погрешности измерения токов находятся в пределах ±[ 1+0,01 (1б/1_х-1)] %.

где 1_х - значение тока, измеренное счетчиком, А;

1б - базовое значение тока, А.

• 10.3.3 Определение абсолютной погрешности счетчиков с опцией U при измерении чистоты проводится методом сравнения со значением частоты сети, измеренной эталонным счетчиком установки НЕВА-Тест для трех значений частоты: 50 Гц. 47.5 Гц. 52.5 Гц.

Подключите счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержите установку под напряжением в течение 30 минут.

Измерения проводят при номинальных для счетчика значениях напряжения.

При задании каждого испытательного сигнала проводят не менее семи измерений частоты сети. Одно значение должно соответствовать номинальному значению частоты, остальные - отклонениям от номинального значения на минус 0.4 Гц, минус 0.2 Гц. плюс 0.2 Гц. плюс 0.4 Гн. ешё два значения, определяющих границы диапазона измерений -47.5 Гц и 52.5 Гц. За погрешность нзме-рений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Абсолютную погрешность А измерения определите по формуле (3):

Д=А_||-А_Э, Гц                                                (3

где Аз - значение ПКЭ, измеренное эталонным счетчиком. Гц:

А /у - результат измерения счетчиком НАРТИС-101, Г ц.

Результаты поверки считают положительными, если вычисленное значение погрешности измерения частоты находится в пределах ±0,05 Гц в диапазоне частот от 47.5 до 52.5 Гн.

• 10.3.4 Определение относительной погрешности счетчиков с опцией U при измерении напряжения электропитания проводится методом сравнения со значением напряжения, измеренным эталонным счетчиком установки НЕВА-Тест.

Подключите счетчик к установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед измерениями выдержите установку под напряжением в течение 30 мин;-.

Проводят измерения среднеквадратического значения напряжения на объединенном интервале времени, состоящим из 150 периодов основной частоты, непрерывно следующими друг за другом в течение 3 с. Значение величины на объединенном интервале времени получают объединением пяти результатов измерений на интервалах времени 10 периодов, полученных без пропусков.

Одно значение должно соответствовать номинальному значению напряжения. остальные отклонениям от номинального значения на минус 20. минус 10 %. минус 5 %. плюс 5 %. плюс 10 %, плюс 20 %. За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Пиот

Определите относительную погрешность измерений по формуле (4):

6 = ■ 100 %

Аэ

где - значение ПКЭ, измеренное эталонным счетчиком установки, 13: /1/7 - результат измерения счетчиком НАРТИС-101, 13.

Результаты поверки считают положительными, если вычисленное значение погрешности измерения напряжения находится в пределах ±0,5 % при значениях напряжения в диапазш 0,8U_HOM.<U<1,2U

ном-

• 10.3.5 Определение относительной погрешности счетчиков с опцией U при измерении коэффициента активной мощности проводят методом сравнения с измеренным эталонным счетчиком установки НЕВА-Тест значением коэффициента активной мощности.

Подключите счетчик к испытательной установке в соответствии со схемой, приведешюй на рисунке А.2 Приложения А. Перед измерениями выдержите установку под напряжением в течение 30 минут.

Определение погрешности измерения коэффициента активной мощности проводят при лиа-чениях напряжения 0,8U,_IOM., Un_0M, 1.2U,i_OM, значениях тока 0.21₍-„   1.21б и значениях коэффициента

мощности: минус 1, минус 0,5, плюс 1, плюс 0.5 при емкостной и индуктивной нагрузках.

Установите время усреднения эталонного счетчика 10 с и режим измерения коэффициента мощности. Произведите измерения и вычислите относительную погрешность измерений, используя формулу (4). За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считают положительными, если вычисленные погрешности измерения коэффициента активной мощности в диапазоне от минус 1 до минус 0.5 и от 0,5 до 1 находя тся в пределах ±1 % при значениях тока 0,21б, U, 1,21б и при значениях напряжения O.SUhom, U|_I(,m. 1.2U_I|(,_M.

• 10.3.6 Определение абсолютной погрешности счетчика с опцией U при измерении коэффициента реактивной мощности tg(p проводят в диапазонах от 0° до 78 от 102' до |8(Т. <м 0°до минус 78° и от минус 102° до минус 180° при номинальном токе и номинальном напряже

нии.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед измерениями выдержите установку под напряжением в точение 30 минут.

На установке НЕВА-Тест установите угол сдвига между током и напряжением поочередно 0°, плюс 78°, плюс 102°, плюс 180°, минус 102°, минус 78°. Убедитесь, что диапазон измерш ни Щф соответствует диапазону от минус 5 до плюс 5. Произведите измерения при напряжении 0,8U„om, U_1IOM, 1,2U_1IOm, при токе 0,21_11ОМ, 1_ИОм, 1,21_1ЮМ. За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считают положительными, если абсолютные погрешности измерения tgcp в диапазоне измерений от минус 5 до плюс 5 находятся в пределах ± | (0.05±0.022- Ш'У | при значениях тока 0,21б, Н, 1,21б и при значениях напряжения 0,8U_IIOM, Un_tlM, 1.2U_n0M.

■

• 10.3.7 Определение относительной погрешности счетчика с опцией Q при измерении

положительного и отрицательного отклонения напряжения электропитания в точке передачи электрической энергии от номинального (согласованного) значения проводят методом сличения величины поданного на счетчик напряжения и измеренного счетчиком.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой. приведенной на рисунке А.2 Приложения А. Перед испытанием выдержите установку под напряжением в гс-'с-ние 30 минут.

Проводят шесть измерений напряжения электропитания на объединенном интервале времени 10 минут в соответствии с требованиями ГОСТ 30804.4.30. подпункт 4.5.3 для класса S. Одно значение должно соответствовать номинальному значению напряжения, остальные - отклонениям от поминального значения па плюс 10 %, плюс 20 % (в случае положительного отклонения напряжения); на минус 10 %, минус 20 % (в случае отрицательного отклонения напряжения). Подайте напряжение с установки на счетчик и сравните величину напряжения с измеренным счетчиком напряжением.

Принимая во внимание стационарный характер испытательного воздействия, допускается считывать измеряемое значение по истечении 150 периодов сети с момента установки сигнала

Отрицательное бЦ-) и положительное 5U(+) отклонения напряжения электропитания в точке передачи электрической энергии от номинального/согласованного значения определи те по формулам (5) и (6):

SU^KUo-Un^O/Uol-lOOyo

5U₍₊₎=[(U₀-U_in(+)yUo]-100 %

где U_n1(-) , U_ni(+) — значения напряжения электропитания, меньшие Up и большие Un соответственно, усредненные в объединенном интервале времени. 13:

Uo — напряжение, равное стандартному номинальному напряжению U_nom или согласованному напряжению U_c.

Результаты поверки считают положительными, если разница между поданным и измеренным напряжением находится в пределах ±0.5 %.

• 10.3.8 Определение абсолютной погрешности счетчиков с опцией Q при измерении ■> -клонения частоты на периоде усреднения 10 секунд в диапазоне измерений от 47.5 Гц до 52.?' Гц проводят методом сличения измеренных счетчиком и вычисленных значений отклонения частоты.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой, приведенной ил рисунке А.2 Приложения А. Перед испытанием выдержите установку под напряжением в течение 30 минут.

Определение погрешности проводят при заданной в пределах диапазона измерений час п-ты в условиях изменения напряжения от номинальных для счетчика значениях напряжения до 0,8U_HOM. в течение 10 секунд. Измерения проводят каждые 20 секунд.

На основании результатов измерений частоты вычислите отклонение частоты АГ но формуле (7):

Al=f-fi„ Гц                                           (7)

где f- значение частоты на измерительном интервале, Гц;

f_l( _ номинальное значение частоты, Гц.

По окончании 20-секундного интервала должны быть определены максимальное и минимальное измеренные значения и диапазон значений, содержащий 95 % всех результатов, измерений. Диапазон значений, содержащий 95 % всех результатов измерений определяют как Af_u, Af_B, где Af_l( - нижнее значение отклонения частоты. ДГ_Н - верхнее значение отклонения частоты.

Результаты поверки считают положительными, если вычисленное значение погрешней гн измерения отклонения частоты находится в пределах ±0,05 Гц.

10.4 Определение точности хода часов внутреннего таймера за сутки проводится для в< счетчиков НАРТИС-101 с помощью установки автоматической однофазной для поверки счётчиков электрической энергии НЕВА-Тест 6103 Т согласно описанию процедуры в и. А2 Руководства по эксплуатации к установке ТАСВ.411722.003 РЭ.

Результаты поверки считают положительными, если абсолютная погрешность хода встроенных часов находится в пределах ±0,5 с/сут.

В случае использования поверочной установки без встроенного блока поверки гочшчтн часов подключите счетчик к частотомеру в соответствии со схемой, приведенной в Приложении А. Частотомер в режиме измерения периода в положении 1: 10.

С помощью управляющего ПО подать команду на установку выхода в режим СЕК. При этом частотомер измеряет период следования импульсов времязадающего генератора, который должен находиться в пределах от 999995 до 1000005 мкс. что соответствует точности хода чесов ±0,5 с/сут.

Результаты поверки считают положительными, если абсолютная погрешность хода встроенных часов находится в пределах ±0.5 с/сут.

11 Подтверждение соответствия счетчика метрологическим требованиям

11.1 Соответствие счетчика метрологическим требованиям подтверждае тся положнтс!ь-ными результатами поверки по каждому пункту раздела 0 «Определение метрологических характеристик счетчика» данной методики гюверки.

Инв. № подл. Подл, и дата      Взам. инв. № Инв. № дубл. Подл, и дата

Приложение А

(обязательное)

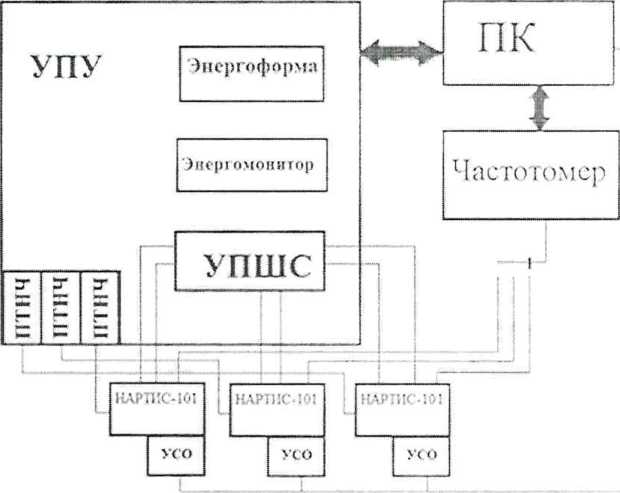

Схемы подключения счетчиков к ПК и метрологической установке

ПК

COM4

Пиот I

Копировал:

Формат
