УТВЕРЖДАЮ Руководитель ГЦИ СИ -

Государственная система обеспечения единства измерений

Системы ввода-вывода распределенные Fastwel I/O

МЕТОДИКА ПОВЕРКИ

МП - 1840/550-2014

Москва 2014 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

сопротивления

тока

  • 6.4.6 Определение приведенной погрешности воспроизведения напряжения постоянного

тока

Приложение А

Приложение Б

ВВЕДЕНИЕ

Настоящая методика распространяется на системы ввода-вывода распределенные Fastwel I/O (далее - системы) и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - 5 лет.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при проведении поверки

п/п

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

5

1

Внешний осмотр

6.1

+

+

2

Опробование

6.2

+

+

3

Идентификация программного обеспе

чения

6.3

+

+

4

Определение приведенной погрешности измерения напряжения постоянного тока

6.4.1

+

+

5

Определение приведенной погрешности измерения силы постоянного тока

6.4.2

+

+

6

Определение приведенной погрешности измерения сигналов термометров со противления

6.4.3

+

+

7

Определение приведенной погрешности измерения сигналов термопар

6.4.4

+

+

8

Определение приведенной погрешности измерения частоты напряжения переменного тока

6.4.5

+

+

9

Определение приведенной погрешности воспроизведения напряжения постоянного тока

6.4.6

+

+

10

Определение приведенной погрешности воспроизведения силы постоянного тока

6.4.7

+

+

При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 7.2.

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют средства измерений, указанные в таблице 2.

Таблица 2 - Средства, применяемые при поверке

№ п/п

Номер пункта документа по поверке

Наименование рабочих эталонов или вспомогательных средств поверки

Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

1

2

3

4

1

6.4.1;

6.4.4

Компаратор-калибратор универсальный КМ300

Воспроизведение напряжения постоянного тока

Предел

Пределы допускаемой абсолютной погрешности

100 мВ

± (0,00085-10-2-U + 0,00001540-2чШ)

1 В

± (0,00085 - 10-2 •U 0,000015Ч0-2 чип)

10 В

± (0,0007-10-2-U + 0,00001-102ип)

100 В

± (0,025-10-2-U + 0,005-10-2чип)

2

6.4.2

Компаратор-калибратор универсальный КМ300

Воспроизведение силы постоянного тока

Предел

Пределы допускаемой абсолютной погрешности

100 мА

± (0,0025-10-2-I + 0,0005-10-2ч1п)

3

6.4.3

Магазин сопротивления Р327

Воспроизведение электрического сопротивления

Предел

Класс точности

100 кОм

0,01/1,5ч10-6

4

6.4.5

Калибратор универсальный

Fluke 5520A

Воспроизведение частоты напряжения переменного тока

Диапазон

Абс. погрешность

от 0,01 Гц до 2 МГц от 29 мкВ до 1020 В

± (2,5-10-6-F + 5 мкГц)

5

6.4.6

Мультиметр

Agilent 34401А

Измерение напряжения постоянного тока

Предел

Пределы допускаемой абсолютной погрешности

100 В

± (0,0045-10-2-U + 0,0006 В)

6

6.4.7

Мультиметр

Agilent 34401А

Измерение силы постоянного тока

Предел

Пределы допускаемой абсолютной погрешности

100 мА

± (0,05-10-2-I + 0,002-мА)

Примечания:

  • 1) I - значение воспроизводимой (измеряемой) силы тока;

  • 2) U - значение воспроизводимого (измеряемого) напряжения;

  • 3) F - значение воспроизводимой частоты;

  • 4) 1п - значение предела воспроизведения силы постоянного тока;

  • 5) ип - значение предела воспроизведения напряжения постоянного тока;

  • 6) Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в данной таблице;

  • 7) Все средства поверки должны быть исправны и поверены в установленном порядке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке приборов допускаются лица, аттестованные в качестве поверителей согласно ПР 50.2.012, изучившие данную методику поверки, документацию на приборы, эксплуатационную документацию на средства поверки и аттестованные для работы с напряжениями до 1000 В.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При поверке должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, “Правил технической эксплуатации электроустановок потребителей” и “Правил техники безопасности при эксплуатации электроустановок потребителей”, а также меры безопасности, изложенные в руководстве по эксплуатации прибора и другого применяемого оборудования.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и приборы.

Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, ° С..........................................20 ± 5;

  • - относительная влажность воздуха, %............................................65 ± 15;

  • - атмосферное давление, кПа (мм рт.ст.).....................................................100 ± 5 (750 ± 30);

  • - напряжение питающей сети, В.....................................................220 ± 4,4;

  • - частота питающей сети, Гц.........................................................50 ± 5.

Подготавливают приборы и необходимые для поверки средства измерения к работе в соответствии с руководством по эксплуатации и их техническим описанием.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие поверяемых приборов требованиям эксплуатационной документации. При внешнем осмотре проверяют:

  • - комплектность прибора в соответствии с руководством по эксплуатации;

  • - отсутствие механических повреждений корпуса, все надписи на панелях должны быть четкими и ясными;

  • - разъемы не должны иметь повреждений и должны быть чистыми.

Системы, имеющие дефекты, дальнейшей поверке не подлежат, бракуются и направляются в ремонт.

6.2 Опробование

Опробование проводят после ознакомления с руководством по эксплуатации. При опробовании производят подготовку систем к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети и персональному компьютеру.

С помощью программного обеспечения Fastwel CoDeSys Adaptation проверяют работоспособность систем при выполнении всех измерительных функций и при всех режимах работы, указанных в руководстве по эксплуатации.

Опробование может быть совмещено с определением основной погрешности систем.

6.3 Идентификация программного обеспечения

Идентификация ПО (проверка номера версии программного обеспечения) выполняется в процессе штатного функционирования поверяемого преобразователя путём непосредственного сличения версии программного обеспечения в программе Fastwel CoDeSys Adaptation с описанием ПО в технической документации систем.

  • 6.4 Определение метрологических характеристик систем

6.4.1 Определение приведенной погрешности измерения напряжения постоянного тока

Определение приведенной погрешности измерения напряжения постоянного тока проводят при помощи компаратора-калибратора универсального КМ300 (далее - КМ300) следующим образом:

Собирают схему согласно рисунку А.1.

При помощи КМ300 воспроизводят значения напряжения постоянного тока в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона измерения.

Результаты измерений фиксируют на экране компьютера, подключенного к поверяемой системе (модулю ввода/вывода) при помощи специального программного обеспечения (Fastwel CoDeSys Adaptation).

Вычисляют приведенную погрешность по формуле:

g = (Хизм - Хуст)ч100/К,                                    (1)

где   Хизм - показания поверяемого прибора (максимальное отклонение от истинного

значения из пяти измерений);

Хуст - показания калибратора универсального КМ300 (мультиметра Agilent 34401А);

К - конечное значение предела измерений.

Результаты поверки считают удовлетворительными, если значения погрешностей измерения не превышают значений, указанных в приложении Б.

6.4.2 Определение приведенной погрешности измерения силы постоянного тока

Определение приведенной погрешности измерения силы постоянного тока проводят при помощи калибратора универсального КМ300 следующим образом:

Собирают схему согласно рисунку А.2 приложения А.

При помощи КМ300 воспроизводят значение силы постоянного тока в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона измерения.

Результаты измерений фиксируют на экране компьютера, подключенного к поверяемой системе (модулю ввода/вывода) при помощи специального программного обеспечения (Fastwel CoDeSys Adaptation).

Вычисляют приведенную погрешность преобразования по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей измерения не превышают значений, указанных в приложении Б.

6.4.3 Определение приведенной погрешности измерения сигналов термометров сопротивления

Определение приведенной погрешности измерения сигналов термометров сопротивления проводят при помощи магазина сопротивления Р327 (далее - Р327) следующим образом:

Собирают схемы согласно рисунку А.3 приложения А.

При помощи Р327 воспроизводят значения электрического сопротивления, соответствующие значениям сигналов термометров сопротивления по ГОСТ Р 8.625-2006 в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона измерения.

Результаты измерений фиксируют на экране компьютера, подключенного к поверяемому системе (модулю ввода/вывода) при помощи специального программного обеспечения (Fastwel CoDeSys Adaptation).

Вычисляют приведенную погрешность преобразования по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей измерения не превышают значений, указанных в приложении Б.

6.4.4 Определение приведенной погрешности измерения сигналов термопар

Определение приведенной погрешности измерения сигналов термопар проводят при помощи калибратора универсального КМ300 следующим образом:

Собирают схемы согласно рисунку А.1 приложения А.

При помощи КМ300 воспроизводят значения напряжения постоянного тока, соответствующие значениям сигналов термопар по ГОСТ Р 8.585-2001 в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона измерения.

Результаты измерений фиксируют на экране компьютера, подключенного к поверяемому системе (модулю ввода/вывода) при помощи специального программного обеспечения (Fastwel CoDeSys Adaptation).

Вычисляют приведенную погрешность измерений по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей измерения не превышают значений, указанных в приложении Б.

6.4.5 Определение приведенной погрешности измерения частоты напряжения переменного тока

Определение приведенной погрешности измерения частоты напряжения переменного тока проводят при помощи калибратора универсального КМ300 следующим образом:

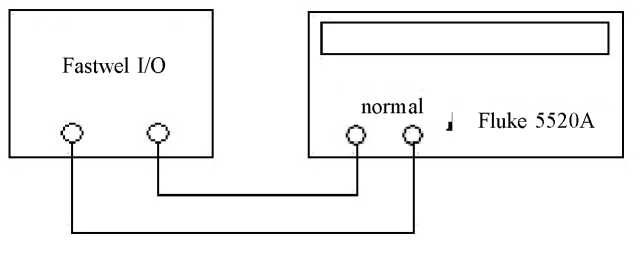

Собирают схемы согласно рисунку А.5 приложения А.

При помощи КМ300 воспроизводят значения частоты напряжения переменного тока в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона измерения.

Результаты измерений фиксируют на экране компьютера, подключенного к поверяемому системе (модулю ввода/вывода) при помощи специального программного обеспечения (Fastwel CoDeSys Adaptation).

Вычисляют приведенную погрешность преобразования по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей измерения не превышают значений, указанных в приложении Б.

6.4.6 Определение приведенной погрешности воспроизведения напряжения постоянного тока

Определение приведенной погрешности воспроизведения напряжения постоянного тока проводят при помощи мультиметра Agilent 34401А (далее - Agilent 34401А) следующим образом:

Собирают схему согласно рисунку А.4 приложения А.

При помощи специального программного обеспечения (Fastwel CoDeSys Adaptation) задают кодовое значение, соответствующее значениям напряжения постоянного тока в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона воспроизведения.

При помощи Agilent 34401А измеряют значения напряжения постоянного тока, воспроизводимое преобразователем.

Вычисляют приведенную погрешность воспроизведения по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей воспроизведения не превышают значений, указанных в приложении Б.

6.4.7 Определение приведенной погрешности воспроизведения силы постоянного тока

Определение приведенной погрешности воспроизведения силы постоянного тока проводят при помощи Agilent 34401А следующим образом:

Собирают схему согласно рисунку А.6 приложения А.

При помощи специального программного обеспечения (Fastwel CoDeSys Adaptation) задают кодовое значение, соответствующее значениям силы постоянного тока в точках равных 0 %, 25 %, 50 %, 75 %, 100 % от верхнего предела диапазона воспроизведения.

При помощи Agilent 34401А измеряют значения силы постоянного тока, воспроизводимое преобразователем.

Вычисляют приведенную погрешность воспроизведения по формуле (1).

Результаты поверки считают удовлетворительными, если значения погрешностей воспроизведения не превышают значений, указанных в приложении Б.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки приборов оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 7.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики прибора к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении приборов в ремонт или невозможности их дальнейшего использования.

Начальник центра № 500

ГЦИ СИ ФБУ «Ростест-Москва»            ____________ Р.В. Коровкин

Приложение А

Схемы подключения систем ввода-вывода распределенных Fastwel I/O при проведении поверки

где:    FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O;

КМ300 - компаратор-калибратор универсальный КМ300.

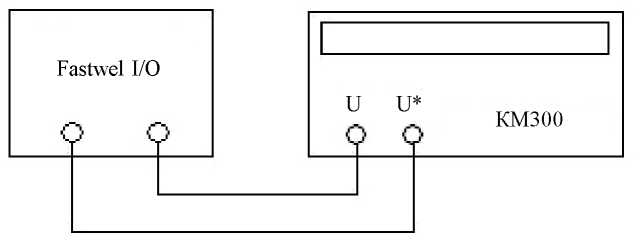

Рисунок А.1 - Схема подключения систем при определении погрешности измерения напряжения постоянного тока, сигналов термопар

где:    FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O;

КМ300 - компаратор-калибратор универсальный КМ300;

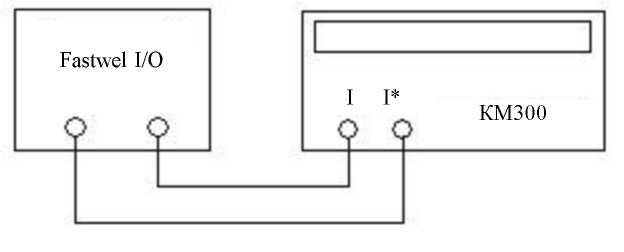

Рисунок А.2 - Схема подключения систем при определении погрешности измерения силы постоянного тока

где:    FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O;

Р327 - магазин сопротивления Р327;

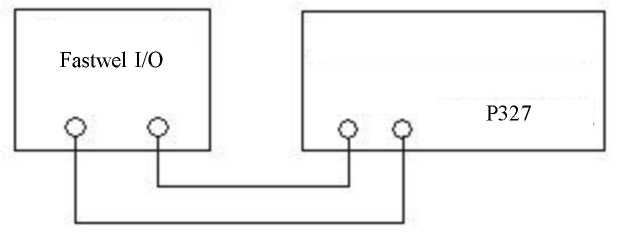

Рисунок А.3 - Схема подключения систем при определении погрешности измерения сигналов термометров сопротивления

где:    FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O;

КМ300 - компаратор-калибратор универсальный КМ300.

Рисунок А.4 - Схема подключения систем при определении погрешности измерения частоты напряжения переменного тока

Fastwel I/O

9  9

Input

VQ ?

Lo Agilent 34401A

J

где:

FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O; Agilent 34401А - мультиметр Agilent 34401А.

Рисунок А.5 - Схема подключения систем при определении погрешности воспроизведения напряжения постоянного тока

где:    FASTWEL I/O - система ввода-вывода распределенная Fastwel I/O;

Agilent 34401А- мультиметр Agilent 34401А.

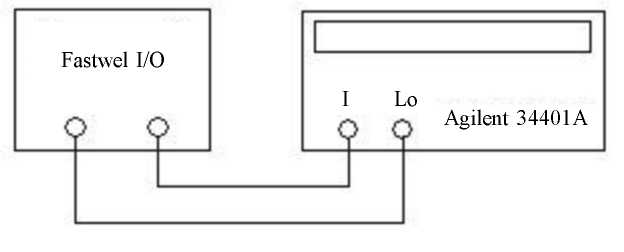

Рисунок А.6 - Схема подключения систем при определении погрешности воспроизведения силы постоянного тока

Приложение Б

Диапазоны измерения (воспроизведения) и пределы допускаемых погрешностей систем измерительных Fastwel I/O

Таблица Б.1 - Основные метрологические характеристики систем при измерении силы постоян-

ного тока

Тип ка

нала

Диапазон измерения (преобразования), мА

Входное (нагрузочное) сопротивление, не более, Ом

Пределы допускаемой основной приведенной погрешности, %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

4

5

6

7

ИК1.1

от 0 до 20

300

± 0,2

0,005

AIM72001

ИК1.2

от 0 до 20

120 (при 1вх=20 мА)

± 0,02

0,002

AIM72101

ИК1.3

от 0 до 20

150 (при 1вх=20 мА)

± 0,02

0,002

AIM72201

ИК1.4

от 0 до 20

120 (при 1вх=20 мА)

± 0,04

0,002

AIM72102

ИК1.5

от 0 до 20

150 (при 1вх=20 мА)

± 0,04

0,002

AIM72202

ИК1.6

от 4 до 20

120 (при 1вх=20 мА)

± 0,02

0,002

AIM72301

ИК1.7

от 4 до 20

120 (при 1вх=20 мА)

± 0,04

0,002

AIM72302

ИК1.8

от 0 до 5

100 (при 1вх=5,125 мА)

± 0,1

0,002

AIM791-01

ИК1.9

от 0 до 20

100 (при 1вх=20,5 мА)

± 0,05

0,001

AIM791-01

ИК1.10

от 4 до 20

100 (при 1вх=20,5 мА)

± 0,05

0,001

AIM791-01

Таблица Б.2 - Основные метрологические характеристики систем при измерении напряжения постоянного

Тип ка

нала

Диапазон измерения (преобразования), В (мВ)

Входное (нагрузочное) сопротивление, не менее, кОм

Пределы допускаемой основной приведенной погрешности, %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

4

5

6

7

ИК2.1

от 0 до 5 В

15

± 0,2

0,005

AIM72001

ИК2.2

от минус 5 до 5 В

15

± 0,2

0,005

AIM72001

ИК2.3

от 0 до 10 В

15

± 0,2

0,005

AIM72001

ИК2.4

от 0 до 10 В (50 Гц)

300

± 0,06

0,001

AIM72601,

AIM72701

ИК2.5

от 0 до 10 В

300

± 0,08

0,001

AIM72601,

(500 Гц, 1000 Гц)

AIM72701

ИК2.6

от 0 до 10 В

300

± 0,1

0,001

AIM72602,

AIM72702

ИК2.7

от минус 10 до 10 В

15

± 0,15

0,005

AIM72001

ИК2.8

от минус 10 до 10 В (50 Гц)

300

± 0,01

0,001

AIM72801

ИК2.9

от минус 10 до 10 В (500 Гц, 1000 Гц)

300

± 0,015

0,001

AIM72801

Окончание таблицы Б.2

1

2

4

5

6

7

ИК2.10

от минус 10 до 10 В (50 Гц)

300

± 0,01

05

AIM72901

ИК2.11

от минус 10 до 10 В (500 Гц, 1000 Гц)

300

± 0,015

05

AIM72901

ИК2.12

от минус 10 до 10 В

300

± 0,03

0,001

AIM72802

ИК2.13

от минус 10 до 10 В

300

± 0,03

05

AIM72902

ИК2.14

от 0 до 40 В

300

± 0,02

0,001

AIM72601,

(50 Гц,500 Гц)

AIM72701

ИК2.15

от 0 до 40 В

300

± 0,025

0,001

AIM72601,

(1000 Гц)

AIM72701

ИК2.16

от 0 до 40 В

300

± 0,04

0,001

AIM72602,

AIM72702

ИК2.17

от минус 20 до 20 В (50 Гц)

300

± 0,0075

0,001

AIM72801

ИК2.18

от минус 20 до 20 В (500 Гц, 1000 Гц)

300

± 0,01

0,001

AIM72801

ИК2.19

от минус 20 до 20 В (50 Гц)

300

± 0,0075

05

AIM72901

ИК2.20

от минус 20 до 20 В (500 Гц, 1000 Гц)

300

± 0,01

05

AIM72901

ИК2.21

от минус 20 до 20 В

300

± 0,02

0,001

AIM72802

ИК2.22

от минус 20 до 20 В

300

± 0,02

05

AIM72902

ИК2.23

от минус 20 до 20 В мВ

300

± 0,1

0,01

AIM72401

ИК2.24

от минус 50 до 50 мВ

300

± 0,05

0,01

AIM72401

ИК2.25

от минус 100 до 100 мВ

300

± 0,05

0,01

AIM72401

ИК2.26

от минус 200 до 200 мВ

300

± 0,05

0,01

AIM72401

ИК2.27

от минус 20 до 20 мВ

300

± 0,2

0,01

AIM72402

ИК2.28

от минус 50 до 50 мВ

300

± 0,1

0,01

AIM72402

ИК2.29

от минус 100 до 100 мВ

300

± 0,1

0,01

AIM72402

ИК2.30

от минус 200 до 200 мВ

300

± 0,1

0,01

AIM72402

ИК2.31

от 0 до 2,5 В (50 Гц, 500 Гц)

5000

± 0,05

0,003

AIM73301

ИК2.32

от 0 до 5 В (50 Гц, 500 Гц)

5000

± 0,05

0,0015

AIM73301

ИК2.33

от 0 до 2,5 В

(1000 Гц)

5000

± 0,08

0,003

AIM73301

ИК2.34

от 0 до 5 В (1000 Гц)

5000

± 0,08

0,0015

AIM73301

ИК2.35

от 0 до 2,5 В

5000

± 0,1

0,003

AIM73302

ИК2.36

от 0 до 5 В

5000

± 0,1

0,0015

AIM73302

ИК2.37

от 0 до 5 В

130

± 0,05

0,001

AIM79201

ИК2.38

от 0 до 10 В

130

± 0,05

0,001

AIM79201

ИК2.39

от минус 5 до 5 В

130

± 0,05

0,001

AIM79201

ИК2.40

от минус 10 до 10 В

130

± 0,05

0,001

AIM79201

Таблица Б.3 - Основные метрологические характеристики систем при измерении сигналов термопар

Тип ка

нала

Тип термопары

Диапазон измерения, мВ

Диапазон измерения (преобразования), °C

Пределы допускаемой основной приведенной погрешности, %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

3

4

5

6

7

ИК3.1

J

от минус 4,633

от минус 100

± 0,06

0,01

AIM72401

до 69,553

до 1200

ИК3.2

K

от минус 3,554

от минус 100

± 0,07

0,01

AIM72401

до 54,819

до 1370

ИК3.3

N

от минус 2,407

от минус 100

± 0,1

0,01

AIM72401

до 47,513

до 1300

ИК3.4

T

от минус 3,379

от минус 100

± 0,15

0,02

AIM72401

до 20,872

до 400

ИК3.5

E

от минус 5,237

от минус 100

± 0,06

0,01

AIM72401

до 76,373

до 1000

ИК3.6

R

от 0 до 20,222

от 0 до 1700

± 0,1

0,02

AIM72401

ИК3.7

S

от 0 до 17,947

от 0 до 1700

± 0,1

0,02

AIM72401

ИК3.8

B

от 1,792 до 13,591

от 600 до 1800

± 0,15

0,03

AIM72401

ИК3.9

J

от минус 4,633

от минус 100

± 0,15

0,01

AIM72402

до 69,553

до 1200

ИК3.10

K

от минус 3,554

от минус 100

± 0,15

0,01

AIM72402

до 54,819

до 1370

ИК3.11

N

от минус 2,407

от минус 100

± 0,2

0,01

AIM72402

до 47,513

до 1300

ИК3.12

T

от минус 3,379

от минус 100

± 0,3

0,02

AIM72402

до 20,872

до 400

ИК3.13

E

от минус 5,237

от минус 100

± 0,15

0,01

AIM72402

до 76,373

до 1000

ИК3.14

R

от 0 до 20,222

от 0 до 1700

± 0,2

0,02

AIM72402

ИК3.15

S

от 0 до 17,947

от 0 до 1700

± 0,2

0,02

AIM72402

ИК3.16

B

от 1,792 до 13,591

от 600 до 1800

± 0,25

0,03

AIM72402

ИК3.17

L

от минус 9,488 до 66,466

от минус 200 до

800

± 0,07

0,01

AIM72401

ИК3.18

L

от минус 9,488 до 66,466

от минус 200 до

800

± 0,15

0,01

AIM72402

Примечания:

1.Номинальные статические характеристики преобразования термопар - в соответствии с

ГОСТ Р 8.585.

2. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодно-

го спая теромпар со встроенным термочувствительным элементом ±

6 °С.

Таблица Б.4 - Основные метрологические характеристики систем при измерении сигналов термометров сопротивления

Тип ка

нала

Диапазон измерения,

°С

Тип датчика

Пределы допускаемой основной приведенной погрешности , %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

3

4

5

6

ИК4.1

от минус 200 до 850

Pt50 3w

± 0,03

0,0015

AIM72501

ИК4.2

от минус 200 до 850

Pt100 3w

± 0,03

0,0015

AIM72501

ИК4.3

от минус 200 до 850

Pt200 3w

± 0,03

0,0015

AIM72501

ИК4.4

от минус 200 до 850

Pt500 3w

± 0,03

0,0015

AIM72501

ИК4.5

от минус 200 до 850

Pt1000 3w

± 0,03

0,004

AIM72501

ИК4.6

от минус 60 до 180

Ni100 3w

± 0,03

0,0015

AIM72501

ИК4.7

от минус 60 до 216

Ni120 3w

± 0,03

0,0015

AIM72501

ИК4.8

от минус 50 до 200

Cu50 3w

± 0,08

0,004

AIM72501

ИК4.9

от минус 200 до 50

Pt50 3w

± 0,2

0,0015

AIM72502

ИК4.10

от минус 200 до 850

Pt100 3w

± 0,2

0,0015

AIM72502

ИК4.11

от минус 200 до 850

Pt200 3w

± 0,2

0,0015

AIM72502

ИК4.12

от минус 200 до 850

Pt500 3w

± 0,2

0,0015

AIM72502

ИК4.13

от минус 200 до 850

Pt1000 3w

± 0,2

0,004

AIM72502

ИК4.14

от минус 60 до 180

Ni100 3w

± 0,2

0,0015

AIM72502

ИК4.15

от минус 60 до 216

Ni120 3w

± 0,2

0,0015

AIM72502

ИК4.16

от минус 50 до 200

Cu50 3w

± 0,25

0,004

AIM72502

ИК4.17

от минус 50 до 200

Cu100

(W100=1,4260)

± 0,08

0,004

AIM72501

ИК4.18

от минус 50 до 200

Cu100

(W100=1,4260)

± 0,15

0,004

AIM72502

ИК4.19

от минус 200 до 660

ТСП 50П

(W100=1,3910),

± 0,05

0,002

AIM72503

ИК4.20

от минус 200 до 660

ТСП 100П

(W100=1,3910)

± 0,05

0,002

AIM72503

ИК4.21

от минус 180 до 200°С

ТСМ 50М

(W100=1,4280),

± 0,05

0,002

AIM72503

ИК4.22

от минус 180 до 200

ТСМ 100М

(W100=1,4280),

± 0,05

0,002

AIM72503

Таблица Б.5 - Основные метрологические характеристики систем при измерении электрического сопротивления

Тип кана-

Диапазон измерения,

Пределы допускаемой

Дополнительная тем-

Тип модуля

ла

Ом

основной приведенной погрешности, %

пературная погрешность, % / К

1

2

3

4

5

ИК5.1

от 0 до 150

± 0,03

0,001

AIM72501

ИК5.2

от 0 до 300

± 0,03

0,001

AIM72501

ИК5.3

от 0 до 600

± 0,03

0,001

AIM72501

ИК5.4

от 0 до 1500

± 0,03

0,001

AIM72501

ИК5.5

от 0 до 3000

± 0,03

0,001

AIM72501

ИК5.6

от 0 до 150

± 0,2

0,001

AIM72502

ИК5.7

от 0 до 300

± 0,2

0,001

AIM72502

ИК5.8

от 0 до 600

± 0,2

0,001

AIM72502

ИК5.9

от 0 до 1500

± 0,2

0,001

AIM72502

ИК5.10

от 0 до 3000

± 0,2

0,001

AIM72502

Таблица Б.6 - Основные метрологические характеристики систем при измерении частоты

Тип ка

нала

Диапазон измерения, Гц

Входной ток при напряжении 24 В, не более, мА

Пределы допускаемой относительной погрешности измерения частоты в рабочем диапазоне температур, %

Тип модуля

1

2

3

4

5

ИК6.1

от 0,8 до 5000

10

± 0,015

DIM76401

ИК6.2

от 5000 до 50000

10

± 0,15

DIM76401

ИК6.3

от 0,8 до 5000

10

± 0,03

DIM76402

ИК6.4

от 5000 до 50000

10

± 0,3

DIM76402

ИК6.5

от 1 до 750

10

± 0,15

DIM71001

ИК6.6

от 750 до 1500

10

± 0,4

DIM71001

Таблица Б.7 - Основные метрологические характеристики систем при воспроизведении силы

постоянного тока

Тип канала

Диапазон преобразования, мА

Нагрузочное сопротивление не более,

Ом

Пределы допускаемой основной приведенной погрешности, %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

4

5

6

7

КП1.1

от 0 до 20

600

± 0,04

0,002

AIM73001

КП1.2

от 4 до 20

600

± 0,04

0,002

AIM73001

КП1.3

от 0 до 20

600

± 0,08

0,002

AIM73002

КП1.4

от 4 до 20

600

± 0,08

0,002

AIM73002

Таблица Б.8 - Основные метрологические характеристики систем при воспроизведении напря-

жения постоянного тока

Тип канала

Диапазон преобразования, В

Нагрузочное сопротивление не менее, Ом

Пределы допускаемой основной приведенной погрешности, %

Дополнительная температурная погрешность, % / К

Тип модуля

1

2

4

5

6

7

КП2.1

от 0 до 10

600

± 0,04

0,01

AIM73101

КП2.2

от минус 10 до 10

600

± 0,04

0,006

AIM73101

КП2.3

от 0 до 10

600

± 0,08

0,01

AIM73102

КП2.4

от минус 10 до 10

600

± 0,08

0,006

AIM73102

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
