УТВЕРЖДАЮ

директор

«Автопрогресс-М»

Никитин

2016 г.

Устройства для измерений углов установки колес автомобилей Easy 3D Методика поверки

МП АПМ 01-16

г. Москва

2016 г.

Настоящая методика поверки распространяется на устройства для измерений углов установки колес автомобилей Easy 3D, производства «Beissbarth GmbH», Германия (далее - устройства) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование этапа поверки

№ пункта документа по поверке

1

Внешний осмотр, проверка маркировки и комплектности

7.1

2

Опробование, проверка работоспособности функциональных режимов измерений углов установки колес автомобилей

7.2

3

Идентификация программного обеспечения

7.3

4

Определение метрологических характеристик

7.4

4.1

Определение диапазона измерений и абсолютной погрешности измерений углов развала колес

7.4.2

4.2

Определение диапазона измерений и абсолютной погрешности измерений углов суммарного схождения колес

7.4.3

4.3

Определение диапазона измерений и абсолютной погрешности измерений углов продольного наклона оси поворота управляемых колес

7.4.4

4.4

Определение диапазона измерений и абсолютной погрешности измерений углов поперечного наклона оси поворота управляемых колес

7.4.5

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.4.1

Квадрант оптический типа КО-ЗОМ, ±180°; ПГ ±30", ТУЗ.-3.1387-76 Стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93

7.4.2

Стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93

7.4.3

Квадрант оптический типа КО-ЗОМ, ±180°; ПГ ±30", ТУЗ.-3.1387-76 Стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93

7.4.4

Квадрант оптический типа КО-ЗОМ, ±180°; ПГ ±30", ТУЗ.-3.1387-76 Стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в качестве поверителей в области геометрических измерений и изучившие настоящую методику, эксплуатационную документацию на поверяемое устройство и эксплуатационную документацию на используемые средства поверки.

4. Требования безопасности
  • 4.1. Перед проведением поверки следует изучить техническое описание и руководство по эксплуатации на поверяемое устройство и приборы, применяемые при поверке.

  • 4.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3. Перед проведением поверки должны быть выполнены следующие работы:

все детали устройства и средств поверки должны быть очищены от пыли и грязи;

поверяемое устройство и приборы, участвующие в поверке должны быть заземлены.

5. Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

температура окружающей среды, °C                          (20±5);

относительная влажность воздуха, %                         не более 80;

атмосферное давление, кПа (мм рт.ст.)                          84,0.. 106,7 (630..800);.

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - устройство и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - устройство и средства поверки должны быть выдержаны в лабораторном помещении не менее 1ч;

  • - устройство и эталоны должны быть установлены на специальном основаниях, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям;

  • - для поверяемого образца устройства, при необходимости, должна быть выполнена процедура калибровки всех датчиков измерительных блоков согласно технической документации изготовителя на них.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие устройства следующим требованиям:

  • - наличие маркировки (наименование или товарный знак изготовителя, тип и заводской номер);

  • - комплектность устройства должна соответствовать разделу руководству по эксплуатации;

  • - отсутствие механических повреждений и коррозии корпусов блоков, входящих в комплект устройства, соединительных проводов, сигнальных ламп и индикаторов, а также других повреждений, влияющих на работу;

  • - наличие четких надписей и отметок на органах управления.

7.2. Опробование

При опробовании должно быть установлено соответствие устройства следующим требованиям:

  • - отсутствие люфтов и смещений в местах соединений блоков и элементов устройства;

  • - плавность и равномерность движения подвижных частей устройства;

  • - работоспособность всех функциональных режимов;

- диапазоны измерений углов устройства должны соответствовать эксплуатационной документации.

7.3. Идентификация программного обеспечения

Идентификация программного обеспечения (далее - ПО) осуществляется после включении ПК, входящего в состав устройства, и запуска ПО «Wheel Alignment Application».

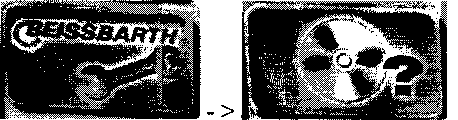

Со стартовой страницы ПО необходимо перейти на третий уровень меню, нажатием на следующие иконки

В появившемся окне будет приведена информация о версии установленного ПО.

Полученные идентификационные данные ПО должны соответствовать данным, приведённым в таблице 3.

Таблица 3.

Идентификационное наименование ПО

Wheel Alignment Application

Номер версии (идентификационный номер ПО, не ниже

5.0

  • 7.4. Определение метрологических характеристик

7.4.1. Определение диапазона измерений и абсолютной погрешности измерений углов развала колес
  • 7.4.1.1. Проверку диапазона измерений углов развала колес проводить с помощью квадранта оптического, путем последовательной попарной установки передних и задних измерительных блоков устройства на поворотные столы, используя стойки и элементы крепления из набора установочных приспособлений. Схема измерений приведена на рисунках 1, 2, 3. Столы поворотные устанавливаются на твердом плоском основании как показано на Рис. 1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м.

Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство.

Диапазон устройства проверяется путем задания с помощью измерительной шкалы квадранта оптического значений величин углов развала колес автомобиля +2° и -2° (Рис. 3).

Показания на экране дисплея приборной стойки при заданном угле:

+2° должны находиться в диапазоне: (+1 °57'-н-2°03');

-2° должны находиться в диапазоне: (-1°57'^--2°03').

  • 7.4.1.2. Определение абсолютной погрешности измерений углов развала колес.

При определении абсолютной погрешности измерений углов развала колес необходимо использовать квадрант оптический типа КО-ЗОМ, столы поворотные круглые типа СТ-9 и набор установочных приспособлений. Испытания проводить в следующей последовательности:

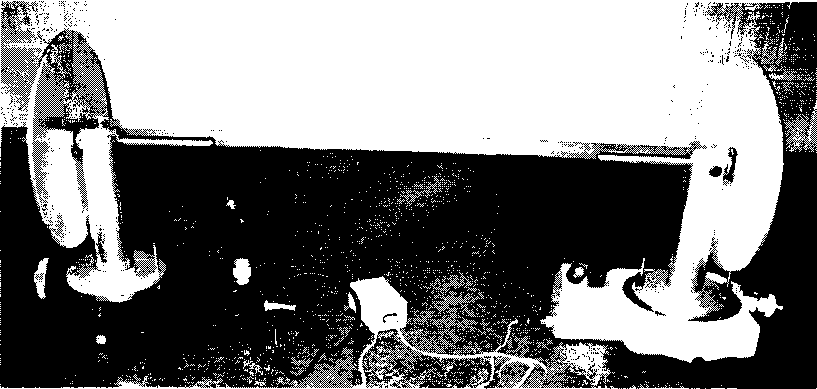

установить столы поворотные на твердом плоском основании как показано на Рис.

1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м.

Рис. 1.

Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство;

установить на поворотных столах с помощью установочных приспособлений два передних измерительных блока устройства. Измерительные блоки должны устанавливаться в соответствии с РЭ на устройство;

включить и перевести устройство в режим измерений углов развала;

установить оптический квадрант на оси установочного приспособления, размещенного на поворотном столе, имитирующем левое переднее колесо автомобиля, как показано на рисунке (Рис. 2).

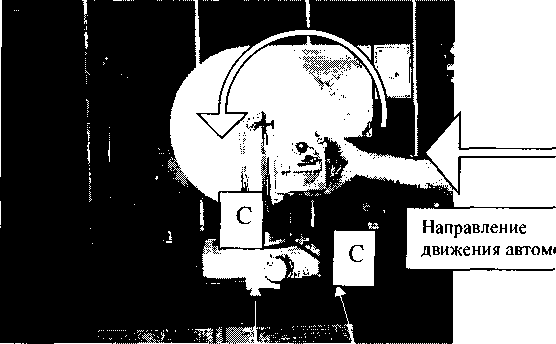

Рис. 2.

провести градуировку датчиков измерений углов развала переднего левого измерительного блока устройства.

Для получения градуировочных характеристик датчиков для измерений углов развала передних колес автомобиля произвести последовательное наклонение измерительного блока в рабочем диапазоне измерений углов развала передних колес. Углы наклона диска задавать путем поворота диска, имитирующего колесо автомобиля вокруг оси А-А см. рисунок (Рис. 3) с помощью нижних регулировочных винтов. Конкретные значения углов должны выбираться таким образом, чтобы одинаковое количество точек находились как в положительной области диапазона измерений, так и в отрицательной области диапазона измерений углов развала. В ходе получения прямой ветви градуировочной характеристики датчиков для измерений углов развала передних колес должна проверяться и нулевая точка диапазона. Абсолютные значения углов при этих измерениях должны выбираться таким образом, чтобы они равномерно перекрывали весь диапазон измерений. При получении прямой ветви градуировочной характеристики датчиков для измерений углов развала произвести, используя оптический квадрант, последовательное наклонение левого переднего измерительного блока устройства четырьмя ступенями через 0,4* (|хтах|) от -0,8х (|хтах|) через точку Ох (|хтах|) до +0,8х (|хтах|). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства у i,'k, где: i - номер градуировки, а к - номер ступени. Совокупность значений У и = F (х) при фиксированном значении i представляет собой прямую ветвь градуировочной кривой.

Для получения обратной ветви градуировочной характеристики датчиков для измерений углов развала произвести, используя оптический квадрант, последовательное наклонение левого переднего измерительного блока устройства четырьмя ступенями через 0,4х (|хтах|) от +0,8х (|хтах|) через точку Ох (|хтах) до -0,8х (|xmaJ). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства У i,"k, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i”k - F (х) при фиксированном значении i представляет собой обратную ветвь градуировочной кривой.

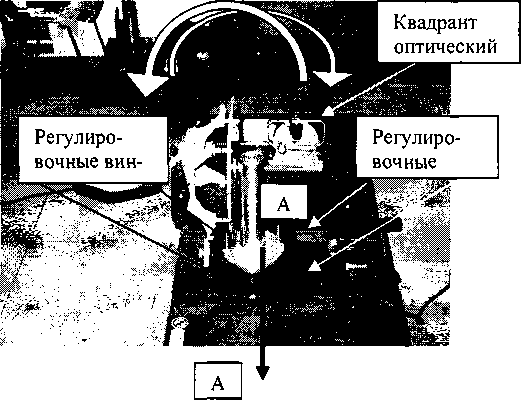

Рис. 3.

Запись полученных в каждой точке измерений в протоколе производится после успокоения системы «измерительный блок - поворотный стол», т. е. примерно через 30-40 сек после достижения измеряемого значения.

Прямая ветвь градуировочной кривой снимается в результате прямого хода градуировки датчиков, обратная - в результате обратного хода градуировки датчиков. Один прямой ход и один следующий за ним обратный ход градуировки составляют одну градуировку датчиков. В ходе эксперимента необходимо произвести не менее десяти градуировок датчиков развала левого переднего измерительного блока.

провести градуировку датчиков измерений углов развала переднего правого измерительного блока устройства.

выполнить процедуры получения градуировочных характеристик, приведенные выше для правого измерительного блока устройства. Результаты измерений занести в протокол поверки.

  • 7.4.1.3. Выключить устройство и снять с поворотных столов два передних измерительных блока устройства.

  • 7.4.1.4. Установить на поворотных столов два задних измерительных блока устройства.

  • 7.4.1.5. Выполнить процедуры пункта 7.4.1.2 для задних измерительных блоков устройства.

  • 7.4.1.6. Обработка результатов и определение погрешностей измерений углов развала колес автомобиля.

Определение погрешностей измерений датчиков производится в процессе обработки результатов проведенных измерений и полученных градуировочных таблиц в следующем порядке:

вычисляется среднеарифметическое значение результатов измерений углов на каждой ступени Acpi

У 4 АеР=— 4)

п

где:   Ai - угла на i-той ступени;

п - количество измерений = 10

вычисляется оценка среднеквадратического отклонения результатов измерений Si:

' V (Я-1)                    (2)

по таблице справочного приложения 2 ГОСТ 8.207-76 при а = 0,95 и п = 10 коэффициент Стьюдента ta(n) = 2,26;

находятся доверительные границы погрешности Ei:

Ei = ta(n)x§j         (3)

определяется суммарная погрешность измерений угла:

(4)

где: беи - погрешность эталонного средства измерений.

Абсолютная погрешность измерений углов развала колес автомобиля не должны превышать ±3'.

7.4.2. Определение диапазона измерений и абсолютной погрешности измерений углов суммарного схождения колес
  • 7.4.2.1. Проверку диапазона измерений углов суммарного схождения колес проводить с использованием стола поворотного круглого типа СТ-9 и набора установочных приспособлений. Измерительные блоки устройства устанавливаются на поворотные столы последовательно попарно, вначале передние, а затем задние. Диапазон устройства проверяется путем задания с помощью измерительной шкалы стола поворотного значений величин углов схождения колес автомобиля +2° и -2°.

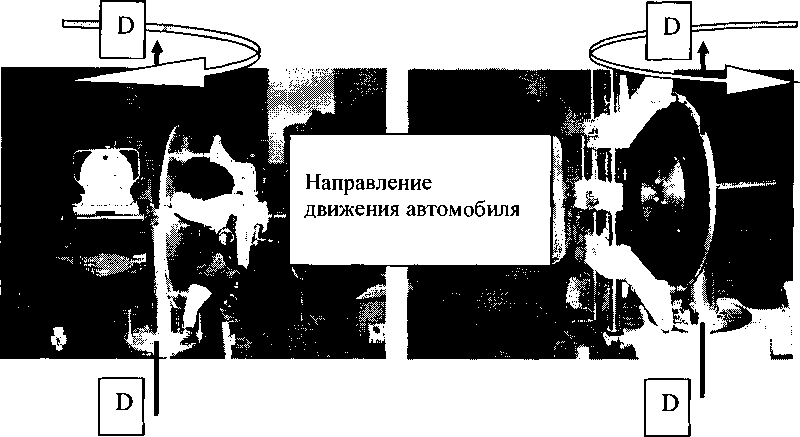

Схема измерений приведена на Рис. 1. и Рис. 4.

Рис. 4.

Показания на экране дисплея приборной стойки при заданном угле:

-  +2° должны находиться в диапазоне: (+1°57'^+2°03');

-2° должны находиться в диапазоне: (-1°57'+-2°03').

  • 7.4.2.2. Определение абсолютной погрешности измерений углов суммарного схождения колес.

При определении абсолютной погрешности измерений углов суммарного схождения колес необходимо использовать стол поворотный круглый типа СТ-9 и набор установочных приспособлений. Испытания проводить в следующей последовательности:

установить столы поворотные на твердом плоском основании как показано на Рис. 1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м. Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство.

установить на поворотных столах с помощью установочных приспособлений два передних измерительных блока устройства. Измерительные блоки должны устанавливаться в соответствии с РЭ на устройство.

включить и перевести устройство в режим измерений углов суммарного схождения колес.

провести градуировку датчиков измерений углов суммарного схождения передних колес автомобиля. Для получения градуировочных характеристик датчиков для измерений углов схождения передних колес автомобиля произвести последовательный поворот диска одного из поворотных столов (входит в комплект вспомогательного оборудования) восемью ступенями в рабочем диапазоне измерений углов суммарного схождения передних колес. Углы установки диска задавать путем поворота диска, имитирующего колесо автомобиля (входит в состав вспомогательного оборудования) вокруг оси D-D см. рисунок (Рис. 4). Конкретные значения углов должны выбираться таким образом, чтобы одинаковое количество точек находились как в положительной области диапазона измерений, так и в отрицательной области диапазона измерений углов суммарного схождения. Абсолютные значения углов при этих измерениях должны выбираться таким образом, чтобы они равномерно перекрывали весь диапазон измерений.

для получения прямой ветви градуировочной характеристики датчиков для измерений углов схождения передних колес произвести последовательный поворот левого измерительного блока устройства восемью ступенями через 0,2х (|хтах|) от -0,8x (|xmax|) через точку Ox (|xmax|) до +0,8x (|xmax |). Занести в (Приложение 3) соответствующие показания с экрана поверяемого устройства У i,'k, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i,’k = F (х) при фиксированном значении i представляет собой прямую ветвь градуировочной кривой.

для получения обратной ветви градуировочной характеристики датчиков для измерений углов схождения передних колес произвести последовательный поворот левого измерительного блока устройства восемью ступенями через 0,2* (|хтах|) от +0,8х (|хтах|) через точку Ох (|хтах|) до -0,8х (|хтах|). Занести в соответствующие показания с экрана поверяемого устройства У i"k, где: i - номер градуировки, а к - номер ступени. Совокупность значений ^i"k = F (х) при фиксированном значении i представляет собой обратную ветвь градуировочной кривой. Запись наблюдений в протоколе производится после успокоения системы «датчики - поверочное приспособление», т. е. примерно через 30 - 40 сек после достижения измеряемого значения, прямая ветвь градуировочной кривой снимается в результате прямого хода градуировки датчиков, обратная - в результате обратного хода градуировки датчиков. Один прямой ход и один следующий за ним обратный ход градуировки составляют одну градуировку датчика. В ходе эксперимента необходимо произвести не менее десяти градуировок датчиков. Результаты измерений занести в протокол испытаний.

снять с поворотных столов (с размещенного на них вспомогательного оборудования) два передних измерительных блока.

  • 7.4.2.3. Выключить устройство и снять с поворотных столов два передних измерительных блока устройства.

  • 7.4.2.4. Установить на поворотных столах два задних измерительных блока устройства.

  • 7.4.2.5. Выполнить процедуры пункта 7.4.2.1. для задних измерительных блоков устройства.

  • 7.4.2.6. Обработка результатов и определение погрешности измерений углов суммарного схождения колес автомобиля.

Определение погрешностей измерений датчиков производится в процессе обработки результатов проведенных измерений и полученных градуировочных таблиц в порядке, определенном пунктом 7.4.1.6. настоящей методики проведения испытаний.

Абсолютная погрешность измерений углов суммарного схождения колес не должна превышать ±3'.

7.4.3. Определение диапазона измерений и абсолютной погрешности измерений углов продольного наклона оси поворота управляемых колес

При определении диапазона и погрешности углов продольного (поперечного) наклона оси поворота передних колес необходимо выполнять специальные процедуры, предусмотренные в РЭ для данных видов измерений. То есть предварительно, перед получением результатов измерений в каждой точке наклонов оси поворота управляемых колес, необходимо повести процедуру поворота диска установочного приспособления сначала на угол +20°, а затем на угол -20° ((Рис. 5.). За нулевое положение принимается точка отсчета «колеса установлены прямо» по указателям шкал схождения поверяемого устройства. При этой процедуре угол поворота диска отсчитывается по измерительной шкале поворотного стола СТ-9, а на экране монитора устройства наблюдается погрешность установки этих углов, которые задаются в поверяемом устройстве программно и отражаются на экране монитора устройства. После выполнения этих процедур в каждой точке калибровочной кривой с экрана монитора устройства можно будет считывать получаемые значения углов наклона оси поворота передних колес автомобиля.

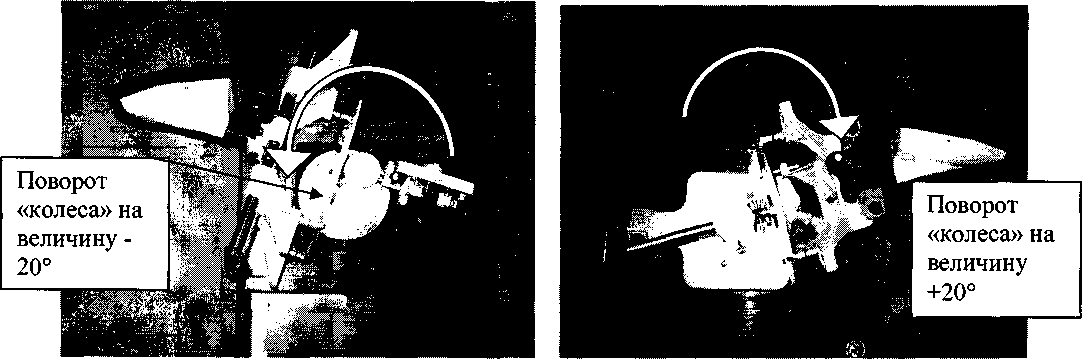

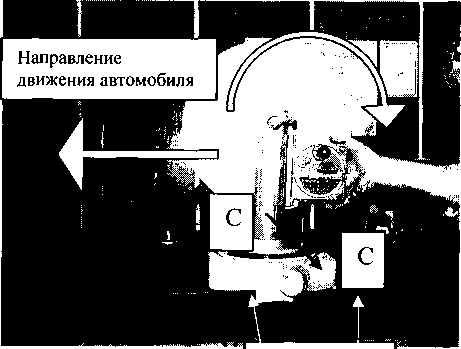

Рис. 5.

  • 7.4.3.1. Проверку диапазона измерений углов продольного наклона оси поворота управляемых колес проводить с помощью квадранта оптического, путем установки передних и задних измерительных блоков устройства на поворотные столы, используя стойки и элементы крепления из набора установочных приспособлений. Схема измерений приведена на рисунках 1,6. Столы поворотные устанавливаются на твердом плоском основании как показано на Рис. 1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м.

Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство.

Диапазон устройства проверяется путем задания с помощью измерительной шкалы квадранта оптического значений величин углов продольного наклона оси поворота управляемых колес автомобиля +18° и -18° (Рис. 6).

Показания на экране дисплея приборной стойки при заданном угле:

+18° должны находиться в диапазоне: (+17°56'-н-18°04');

-18° должны находиться в диапазоне: (-17°56'^-18°04').

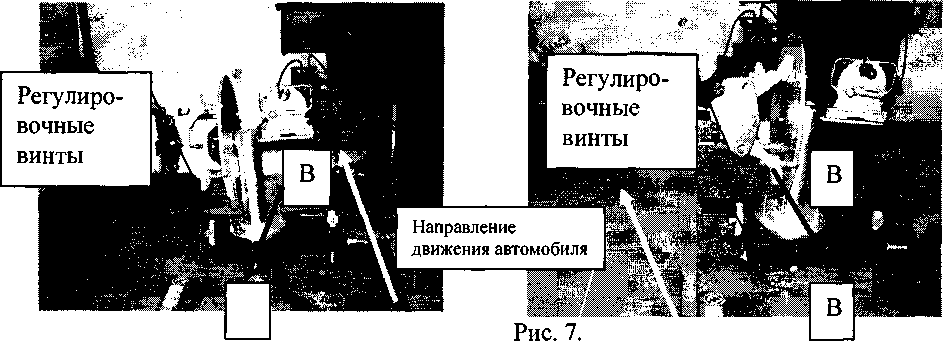

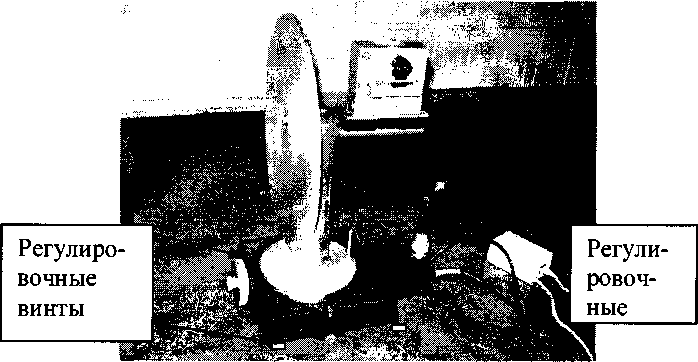

Регулировочные винты

Рис. 6.

7.4.3.2. Определение абсолютной погрешности измерений углов продольного наклона оси поворота управляемых колес.

При определении абсолютной погрешности измерений углов продольного наклона оси поворота управляемых колес необходимо использовать квадрант оптический типа

Регулировочные винты

КО-ЗОМ, столы поворотные круглые типа СТ-9 и набор установочных приспособлений. Испытания проводить в следующей последовательности:

установить столы поворотные на твердом плоском основании как показано на Рис. 1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м. Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство;

установить на поворотных столах с помощью установочных приспособлений два передних измерительных блока устройства. Измерительные блоки должны устанавливаться в соответствии с РЭ на устройство;

включить и перевести устройство в режим измерений углов продольного наклона оси поворота управляемых колес;

установить оптический квадрант на основной вертикальной оси установочного приспособления, размещенного на поворотном столе, имитирующем левое колесо автомобиля как показано на рисунке (Рис. 6).

с помощью нижних регулировочных винтов поворотного стола задавать углы наклона диска установочного приспособления, соответствующие углам продольного наклона оси поворота управляемых колес. Для этого диск должен поворачиваться вокруг оси С-С (Рис. 6). Конкретные значения углов должны выбираться таким образом, чтобы одинаковое количество точек находились как в положительной области диапазона измерений, так и в отрицательной области диапазона измерений углов продольного наклона оси поворота. В ходе получения прямой ветви градуировочной характеристики датчиков для измерений углов продольного наклона оси поворота управляемых колес должна проверяться и нулевая точка диапазона. Абсолютные значения углов при этих измерениях должны выбираться таким образом, чтобы они равномерно перекрывали весь диапазон измерений.

для получения прямой ветви градуировочной характеристики датчиков для измерений углов продольного наклона оси поворота передних колес произвести, используя оптический квадрант, последовательное наклонение левого измерительного блока устройства восемью ступенями через 0,2х(|хтах|) от —0,8* (|хтах |) через точку Ох (|х1пах |) до +0,8х (|хтах |). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства У i,'k, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i,'k = F (х) при фиксированном значении i представляет собой прямую ветвь градуировочной кривой.

для получения обратной ветви градуировочной характеристики датчиков для измерений углов продольного наклона оси поворота передних колес произвести, используя оптический квадрант, последовательное наклонение левого измерительного блока устройства восемью ступенями через 0,2х(|хтах|) от +0,8х (|хтах|) через точку Ох (|хП1ах|) до -0,8х (|хтах|). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства У i, "к, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i, "k = F (х) при фиксированном значении i представляет собой обратную ветвь градуировочной кривой.

запись наблюдений в протоколе производится после успокоения системы «датчики - поверочное приспособление», т. е. примерно через 30 - 40 сек после достижения измеряемого значения.

прямая ветвь градуировочной кривой снимается в результате прямого хода градуировки датчиков, обратная - в результате обратного хода градуировки датчиков. Один прямой ход и один следующий за ним обратный ход градуировки составляют одну градуировку датчика. В ходе эксперимента необходимо произвести не менее десяти градуировок датчиков.

выполнить процедуры получения градуировочных характеристик, приведенные выше для правого измерительного блока устройства. Результаты измерений занести в протокол поверки.

  • 7.4.3.3. Обработка результатов и определение погрешности измерений углов продольного наклона оси поворота управляемых колес автомобиля.

Определение погрешностей измерений датчиков производится в процессе обработки результатов проведенных измерений и полученных градуировочных таблиц в порядке, определенном пунктом 7.4.1.6. настоящей методики проведения поверки.

Абсолютная погрешность измерений углов продольного наклона оси поворота управляемых колес автомобиля не должна превышать ±5'.

7.4.4. Определение диапазона измерений и абсолютной погрешности измерений углов поперечного наклона оси поворота управляемых колес
  • 7.4.4.1. Проверку диапазона измерений углов поперечного наклона оси поворота управляемых колес проводить с помощью квадранта оптического, путем установки передних и задних измерительных блоков устройства на поворотные столы, используя стойки и элементы крепления из набора установочных приспособлений. Схема измерений приведена на рисунках 1, 7. Столы поворотные устанавливаются на твердом плоском основании как показано на Рис. 1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м.

Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство.

Диапазон устройства проверяется путем задания с помощью измерительной шкалы квадранта оптического значений величин углов поперечного наклона оси поворота управляемых колес автомобиля +18° и -18° (Рис. 7).

Показания на экране дисплея приборной стойки при заданном угле: +18° должны находиться в диапазоне: (+17°56'-н-18°04'); -18° должны находиться в диапазоне: (-17°56'-М 8°04').

  • 7.4.4.2. Определение абсолютной погрешности измерений углов поперечного наклона оси поворота управляемых колес.

При определении абсолютной погрешности измерений углов поперечного наклона оси поворота управляемых колес необходимо использовать квадрант оптический типа КО-ЗОМ, столы поворотные круглые типа СТ-9 и набор установочных приспособлений. Испытания проводить в следующей последовательности:

установить столы поворотные на твердом плоском основании как показано на Рис.

1. Максимальное значение неплоскостности основания не должно превышать величины 2 мм на 1 м. Столы должны имитировать переднюю ось автомобиля. Расстояние, на котором размещаются столы, должно выбирать согласно РЭ на устройство; установить на поворотных столах с помощью установочных приспособлений два передних измерительных блока устройства. Измерительные блоки должны устанавливаться в соответствии с РЭ на устройство;

включить и перевести устройство в режим измерений углов поперечного наклона оси поворота управляемых колес;

установить оптический квадрант на установочном приспособлении как показано на рисунке (Рис. 7).

с помощью нижних регулировочных винтов поворотного стола задавать углы наклона диска установочного приспособления, соответствующие углам поперечного наклона оси поворота управляемых колес. Для этого диск должен поворачиваться вокруг оси В-В (Рис. 7). Конкретные значения углов должны выбираться таким образом, чтобы одинаковое количество точек находились как в положительной области диапазона измерений, так и в отрицательной области диапазона измерений углов продольного наклона оси поворота. В ходе получения прямой ветви градуировочной характеристики датчиков для измерений углов поперечного наклона оси поворота управляемых колес должна проверяться и нулевая точка диапазона. Абсолютные значения углов при этих измерениях должны выбираться таким образом, чтобы они равномерно перекрывали весь диапазон измерений.

для получения прямой ветви градуировочной характеристики датчиков для измерений углов поперечного наклона оси поворота управляемых колес произвести, используя оптический квадрант, последовательное наклонение левого измерительного блока устройства восемью ступенями через 0,2* (|хгаах |) от -0,8* (|хгаах |) через точку Ох (|хгаах|) до +0,8х (|хтах|). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства У i,'k, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i,'k = F (х) при фиксированном значении i представляет собой прямую ветвь градуировочной кривой.

для получения обратной ветви градуировочной характеристики датчиков для измерений углов продольного наклона оси поворота управляемых колес произвести, используя оптический квадрант, последовательное наклонение левого измерительного блока устройства восемью ступенями через 0,2х (|хтах |) от +0,8х (|хтах|) через точку Ox (jx^ |) до -0,8х (|хгаах |). Занести в протокол поверки соответствующие показания с экрана поверяемого устройства У i, "к, где: i - номер градуировки, а к - номер ступени. Совокупность значений У i9 "k = F (х) при фиксированном значении i представляет собой обратную ветвь градуировочной кривой.

запись наблюдений в протоколе производится после успокоения системы «датчики - поверочное приспособление», т. е. примерно через 30 - 40 сек после достижения измеряемого значения.

прямая ветвь градуировочной кривой снимается в результате прямого хода градуировки датчиков, обратная - в результате обратного хода градуировки датчиков. Один прямой ход и один следующий за ним обратный ход градуировки составляют одну градуировку датчика. В ходе эксперимента необходимо произвести не менее десяти градуировок датчиков.

выполнить процедуры получения градуировочных характеристик, приведенные выше для правого измерительного блока устройства. Результаты измерений занести в протокол поверки.

  • 7.4.4.3. Обработка результатов и определение погрешности измерений углов поперечного наклона оси поворота управляемых колес автомобиля.

Определение погрешностей измерений датчиков производится в процессе обработки результатов проведенных измерений и полученных градуировочных таблиц в порядке, определенном пунктом 7.4.1.6. настоящей методики проведения поверки.

Абсолютная погрешность измерений углов поперечного наклона оси поворота управляемых колес автомобиля не должна превышать ±4'.

8. Оформление результатов поверки

8.1. Положительные результаты поверки устройства оформляют свидетельством о поверке в соответствии с Приказом Минпромторга № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) пове-рительного клейма.

8.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики устройство к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с Приказом Минпромторга №1815. В извещении указывают причину непригодности и приводят указание о направлении устройства в ремонт или невозможности их дальнейшего использования.

Инженер

Е.В. Исаев

ООО «Автопрогресс-М»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
