Методика поверки «Анализаторы спектра портативные AV4024D/E/F/G» (651-18-014 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной

Инструкция

Анализаторы спектра портативные AV4024D/E/F/G

Методика поверки

651-18-014 МП

2018 г.

• 1    Основные положения

  • 1.1. Настоящая методика устанавливает методы и средства первичной и периодической поверок анализаторов спектра портативных AV4024D/E/F/G, изготавливаемых фирмой «China Electronics Technology Instruments Co., Ltd», КНР (далее - AV4024).

• 1.2 Интервал между поверками - 1 год.

1.3. Периодическая поверка AV4024 в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 2     Операции поверки

• 2.1 При проведении поверки должны производиться операции, указанные в табли

це 1.

Таблица 1 - Операции поверки

2.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 AV4024 признается непригодным и к эксплуатации не допускается.

• 3 Средства поверки

• 3.1    Основные средства поверки приведены в таблице 2.

Таблица 2 - Основные средства поверки

• 3.2   Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемого AV4024 с требуемой точностью.

• 3.3   Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

• 4     Требования безопасности при поверке

• 4.1   При проведении операций поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации на средства измерений, используемых при поверке.

• 4.2   К проведению поверки AV4024 допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

• 5     Условия поверки

  • 5.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха                              (25±5) °C;

• - относительная влажность воздуха                            от 30 до 80 %;

• - атмосферное давление                                 от 84,0 до 106,7 кПа;

• - напряжение питающей сети                                    (220±20) В;

• - частота питающей сети                                         (50±0,5) Гц.

• 6     Подготовка к поверке

• 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого AV4024 и используемых средств поверки.

• 6.2 Поверяемый AV4024 должен быть выдержан в помещении в расположении средств поверки не менее 2-х часов.

• 6.3 AV4024 и средства поверки должны быть подготовлены к работе в соответствии сРЭ.

• 7     Методы (методики) поверки

• 7.1   Внешний осмотр

• 7.1.1  При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - комплектность согласно требованиям эксплуатационной документации;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования, перечисленные в п. 7.1.1.

• 7.2   Опробование

• 7.2.1  Подключить AV4024 к сети питания и включить его согласно РЭ.

• 7.2.2  Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений AV4024.

• 12.3  Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и AV4024 позволяет менять настройки параметров и режимы работы.

• 7.3   Идентификация ПО

• 7.3.1  Войти в меню System, выбрать System Info. На экране AV4024 должны отобразиться идентификационные данные AV4024 и версия установленного программного обеспечения.

• 7.3.2  Результаты поверки считать положительными, если процедура самопроверки проходит успешно идентификационные данные программного обеспечения соответствуют идентификационным данным, приведённым в таблице 3.

Таблица 3

• 7.4 Определение относительной погрешности частоты опорного кварцевого генератора. Определение диапазона частот и абсолютной погрешности измерений частоты

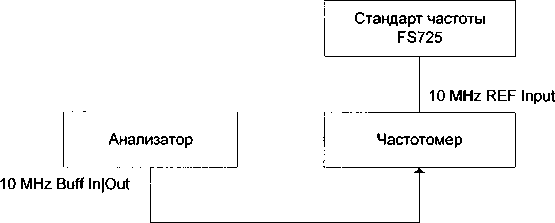

• 7.4.1 Собрать схему измерений в соответствии с рисунком 1.



  Рисунок 1

Включить в меню System выход 10 МГц In/Out

Измерить частоту сигнала      при помощи частотомера, зафиксировать

Относительную погрешность частоты (^) вычислить по формуле (1):

J изм J ном

где ^{J ном} - номинальное значение частоты опорного генератора, Гц;

^{J изм} - измеренное частотомером значение частоты, Гц.

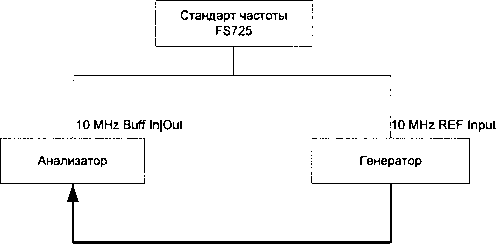

• 7.4.5 Соединить выход частоты 10 МГц стандарта частоты со входом внешней опорной частоты генератора сигналов в соответствии с рисунком 2.



Рисунок 2

• 7.4.6  Соединить выход низкой частоты (LF) генератора сигналов с входом AV4024. Установить следующие параметры выхода низкой частоты: частота 9 кГц, значение амплитуды 100 мВ.

• 7.4.7 Установить следующие параметры AV4024:

• —   центральная частота 9 кГц;

• —   полоса обзора 100 Гц;

• —   остальные параметры по умолчанию.

• 7.4.8  Измерить значение частоты с помощью маркера путём нажатия клавиши Peak.

• 7.4.9  Изменить соединение приборов для измерения частоты на высокочастотном входе AV4024 (RF).

• 7.4.10 Установить следующие параметры генератора:

• —   частота выходного сигнала, равная верхнему пределу диапазона рабочих частот поверяемой модификации AV4024 в соответствии с таблицей 4;

• —   значение амплитуды выхода минус 10 дБ/мВт;

Таблица 4

• 7.4.11 Установить следующие параметры AV4024:

• —   центральная частота AV4024 - номинальный верхний предел частоты AV4024 (зависит от модели AV4024);

• —   полоса обзора 20 кГц.

• 7.4.12 Измерить значение частоты с помощью маркера путём нажатия клавиши Peak.

• 7.4.13 Установить следующие параметры генератора сигналов:

• —   частота выходного сигнала 1 ГГц;

• —   значение амплитуды выхода минус 10 дБ/мВт.

• 7.4.14 Нажать кнопу Reset AV4024 и установить на нем следующие параметры:

• —   центральная частота 1 ГГц;

• —   значение полосы обзора 100 кГц;

• —   отношение полосы обзора к полосе nponycKaHna(Span/RBW): 100.

• 7.4.15 Повторить измерения для всех значений центральной частоты и полос обзора (зависит от модификации AV4024) из таблицы 5. ( для измерения частоты 9 кГц выполнить п. 7.4.6-7.4.8)

Таблица 5

• 7.4.16 Результаты поверки считать положительными, если значение относительной погрешности частоты опорного генератора находится в пределах ±(Т-5 10'⁷+4 10'⁷), где Т - количество лет с даты выпуска; диапазон частот соответствует таблице 4, значения абсолютной погрешности измерений частоты находятся в пределах, вычисленных по формуле: ±[F-3 10’⁷+ 0,02-F по + 0,1 F_nn], где F измеряемая частота, Fno полоса o63opa;F_nn — полоса пропускания.

• 7.5 Определение уровня фазовых шумов

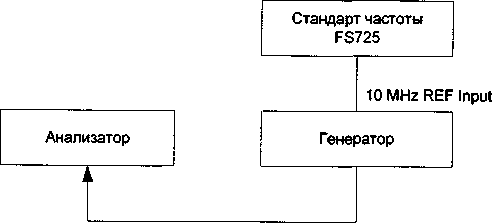

• 7.5.2 Собрать схему измерений в соответствии с рисунком 3.



Рисунок 3

• 7.5.1. Установить следующие значения параметров генератора сигналов: значение частоты выходного сигнала 1 ГГц, значение уровня выходного сигнала 0 дБ/мВт.

• 7.5.2. Установить опорный уровень AV4024 0 дБ/мВт центральную частоту AV4024 1 ГГц , полосу обзора 20 кГц, полосу пропускания 1 кГц.

• 7.5.3. Установить уровень выходного сигнала генератора так, чтобы его значение соответствовало опорному уровню AV4024.

• 7.5.4. Выбрать режим AV4024 Peak Search (Поиск пика), и Delta Marker (Дельта маркер), запустить усреднение по 10 измерениям (кнопка меню BW—Average) и выбрать Single Sweep в меню Sweep(c^HOKpaTHaa развёртка).

• 7.5.5. Снять показание дельта маркера при отстройке частоты на 10 кГц и минус 10 кГц как уровень фазового шума при отстройке частоты на 10 кГц и минус 10 кГц, соответственно. Нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путём прибавления к полученному значению минус 30 дБ/мВт.

• 7.5.6. Провести измерения уровня фазового шума, устанавливая значения параметров AV4024 в соответствии с таблицей 6.

Таблица 6

7.5.7. Результаты поверки считать положительными, если значения уровня фазового шума соответствуют указанным в таблице 6.

• 7.6 Определение среднего уровня собственных шумов

• 7.6.1. Средний уровень собственных шумов измерять при отсутствии сигнала на входе AV4024.

• 7.6.2. Установить на входной RF-разъем AV4024 согласованную короткозамкнутую нагрузку 50 Ом.

• 7.6.3. Установить на AV4024 следующие значения параметров:

• —   начальная 4acTOTa(Start Frequency) 10 МГц,

• —   конечная 4acTOTa(Stop Frequency) 4 ГГц;

• —   опорный уровень минус 50 дБ/мВт;

• —   входной аттенюатор 0 дБ;

• —   полоса пропускания 100 кГц;

• —   отношение полосы пропускания к полосе видеофильтра( RBW/VBW) 100;

• —   предусилитель выключен;

• —   тип детектора Average;

• —   количество измерений 10.

.7.6.4. Выбрать режим AV4024 Peak Search (Поиск пика). Запустить усреднение по 10 измерениям (кнопка меню BW—Average) и выбрать Single Sweep в меню Sweep(oflHOKpaTHaa развёртка). Нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путём прибавления к полученному значению минус 50 дБ/мВт.

• 7.6.5. Повторить измерения для значений диапазонов частот, указанных в таблице 5. Повторить измерения с включенным предусилителем для всех значений диапазонов частот.

• 7.6.6. Результаты поверки считать положительными, если уровень помех, не связанных с входом, не превышает значений, указанных в таблице 7.

Таблица 7

7.7 Определение уровня помех, не связанных со входом

• 7.7.2 Установить на входной RF-разъем AV4024 согласованную короткозамкнутую нагрузку 50 Ом.

• 7.7.3  Установить на AV4024 следующие значения параметров:

• —    начальная частота(Start Frequency) 10 МГц,

• —   конечная 4acTOTa(Stop Frequency) 2 ГГц;

• —   опорный уровень минус 50 дБ/мВт;

• —   входной аттенюатор 0 дБ;

• —   полоса пропускания 30 кГц;

• —   отношение полосы пропускания к полосе видеофильтра( RBW/VBW) 10;

• —   тип детектора Normal;

• —   предусилитель выключен;

• —   количество измерений 5.

• 7.7.4  Выбрать режим AV4024 Peak Search (Поиск пика). Запустить усреднение по 10 измерениям (кнопка меню BW—Average) и выбрать Single Sweep в меню Sweep(onHOKpaTHaa развёртка). Устанавливать параметры на AV4024 в соответствии с таблицей 8.

Таблица 8

• 7.7.5   Измерить величину максимальных помех путем нажатия кнопки Peak -Peak Search. Зафиксировать измеренное значение.

• 7.7.6   Повторить измерения при включенном предусилителе.

• 7.7.7   Результаты поверки считать положительными, если уровень помех, не связанных с входом, не превышает значений, указанных в таблице 9.

Таблица 9

7.8. Определение уровня второй гармоники относительно уровня основного сигна

ла

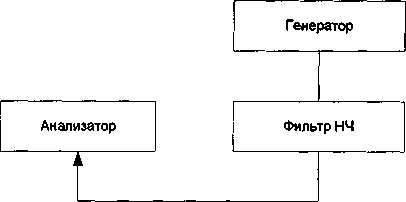

• 7.8.1. Собрать схему в соответствии с рисунком 4.



Рисунок 4

• 7.8.2. На AV4024 установить значение ослабления входного аттенюатора 0 дБ.

• 7.8.3. При измерении уровня второй гармоники необходимо использовать фильтры нижних частот, соответствующие частоте несущей. Подать на вход AV4024 гармонический сигнал частотой F и мощностью минус 30 дБ/мВт, зафиксировать при помощи маркера значение 2 гармоники на частоте 2F.

• 7.8.4. Измерения проводить при частоте несущей 850 МГц.

• 7.8.5. Результаты поверки считать положительными, если уровень 2 гармоники не превышает 60 дБ по отношению к несущей.

7.9 Определение абсолютной погрешности измерений мощности

• 7.9.1  Откалибровать ваттметр и измерительный преобразователь.

• 7.9.2 Уровень сигнала (мощность) на выходе генератора контролировать с помощью ваттметра и измерительного преобразователя.

• 7.9.3  Абсолютную погрешность измерения уровня сигналов определять на частотах 50 МГц, 1, 5, 10, 15, 20, 24, 26.5, 30, 32, 40 ГГц, в зависимости от верхнего предела диапазона рабочей частоты модификации AV4024. Устанавливать на генераторе последовательно значения частот в зависимости от модификации AV4024 и уровни сигнала минус 30, минус 5, 0 дБ/мВт для каждой частотной точки.

• 7.9.4 Нажать кнопку Reset AV4024 и установить на нем следующие параметры: отношение полосы пропускания к полосе видеофильтра ( RBW/VBW) 10; тип детектора Normal; предусилитель выключен; количество измерений 5, остальные параметры сохранить по умолчанию или использовать режим автоустановки. Выбрать режим AV4024 Peak Search (Поиск пика).

• 7.9.5 Вычислить абсолютную погрешность измерений уровня сигнала как разность между значением мощности, измеренной при помощи AV4024 и измеренной ваттметром.

• 7.9.6  Результаты поверки считать положительными, если значения абсолютной погрешности измерений мощности сигнала находятся в пределах ±2,3 дБ в диапазоне частот от 10 МГц до 40 ГГц.

8 Оформление результатов поверки

• 8.1.   При положительных результатах поверки на AV4024 выдают свидетельство установленной формы. Знак поверки наносится на свидетельство о поверке.

• 8.2.   В случае отрицательных результатов поверки применение AV4024 запрещается, на него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

О.В. Каминский

10
