Методика поверки «ГСИ.Комплекс программно-технический «ВА2020»» (28.99.39-004-14908708-2020.МП)

УТВЕРЖДАЮ

Заместитель директора

«

. Иванов

2020 г.

Татарстан»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ.

Комплекс программно-технический «ВА2020»

Методика поверки

28.99.39-004-14908708-2020.МП

Настоящая методика распространяется на измерительные модули, входящие в состав комплекса программно-технического «ВА2020» (далее по тексту ПТК «ВА2020»), с входными и выходными электрическими сигналами, для которых нормированы пределы допускаемых погрешностей без нормирования в отдельности характеристик систематической и случайной составляющих погрешности.

Настоящая методика устанавливает требования к объему, условиям поверки, методам и средствам экспериментального исследования метрологических характеристик и порядку оформления результатов поверки.

ПТК «ВА2020» подлежит как первичной, так и периодической поверке, которая может проводиться как на месте эксплуатации, так и в лабораторных условиях.

Первичную поверку ПТК «ВА2020» выполняют перед вводом в эксплуатацию, а также после ремонта.

Периодическую поверку ПТК «ВА2020» выполняют в процессе эксплуатации через установленный интервал между поверками.

Допускается проведения поверки отдельных измерительных каналов из состава ПТК «ВА2020» по заявлению эксплуатирующей организации с указанием объема проводимой поверки.

Интервал между поверками комплекса - 4 года.

Операции поверки, которые должны проводиться при поверке измерительных каналов ПТК «ВА2020» с указанием разделов настоящей методики, где изложен порядок их выполнения, приведены в таблице 1.

Таблица 1 - Операции поверки

Примечание:

• После ремонта или замены любого из измерительных компонентов ПТК «ВА2020» поверку измерительного канала выполняют по пунктам первичной поверки.

2 Средства поверки

При проведении поверки применяют эталоны, основные средства измерений и вспомогательные устройства, приведенные в таблице 2.

Таблица 2 - Средства измерений и вспомогательные устройства, применяемые при поверке

Примечание:

• Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

Поверка ПТК «ВА2020» осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели, изучившие настоящую методику поверки и руководство по эксплуатации на систему, имеющие стаж работы по данному виду измерений не менее 1 года.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013г. №328н), ГОСТ 12.2.007.0-75, ГОСТ 122.007.3-75, ГОСТ 22261-94 и указаниями по безопасности, оговоренными в технических описаниях, руководствах по эксплуатации на измерительные компоненты системы в соответствующей документации на эталоны и другие средства поверки.

Поверка измерительных каналов ПТК «ВА2020» должна проводиться в нормальных условиях:

• • температура окружающего воздуха (21 - 25) °C;

• • относительная влажность окружающего воздуха (20 - 90) %;

• • атмосферное давление (84,0 - 106,7) кПа;

• • практическое отсутствие внешнего магнитного поля;

• • напряжение питания от сети переменного тока (220,0±4,4) В, частотой (50,0±0,5) Гц, при коэффициенте гармоник не более 5 %.

Примечание: При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки ПТК «ВА2020» на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в технической документации на ПТК «ВА2020» и эталоны.

Перед началом поверки поверитель должен изучить руководства по эксплуатации ПТК «ВА2020», эталонов и других технических средств, используемых при поверке, настоящую методику и правила техники безопасности.

• 6.1 Внешний осмотр.

При внешнем осмотре ПТК «ВА2020» проверяют:

• • наличие паспорта и свидетельства о предыдущей поверке;

• • соответствие комплектности ПТК «ВА2020» паспортным данным;

• • маркировку;

• • наличие необходимых надписей на лицевых панелях ПТК «ВА2020» и измерительных модулей, входящих в состав ПТК «ВА2020».

• • состояние коммуникационных и энергетических линий связи (шин, кабелей)

Не допускают к дальнейшей проверке компоненты ПТК «ВА2020», у которых обнаружено:

• • неудовлетворительное крепление разъемов;

• • обугливание изоляции;

• • грубые механические повреждения наружных частей, органов регулирования

и управления и прочие повреждения.

• 6.2 Определение электрической прочности и сопротивления изоляции.

  • 6.2.1 Определение электрической прочности.

Электрическое сопротивление между болтом (клеммой) заземления и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Определение электрического сопротивления между болтом (клеммой) заземления и корпусом выполняется с помощью установки для проверки параметров электрической безопасности.

Результаты проверки считаются положительными, если значение электрического сопротивления между болтом (клеммой) заземления и корпусом каждого шкафа, входящего в комплект поверяемого ПТК, не более 0,1 Ом.

• 6.2.2 Определение сопротивления изоляции.

Электрическое сопротивление изоляции между цепями питания и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Электрическое сопротивление изоляции измеряется установкой для проверки параметров электрической безопасности с номинальным напряжением 500 В между каждой из клемм (контактов) разъема сетевого питания и корпусом шкафа. Отсчет показаний производить по истечении 1 минуты после начала измерения.

Результаты считаются положительными, если измеренное значение электрического сопротивления между каждой из клемм (контактов) разъема сетевого питания и корпусом каждого шкафа, входящего в комплект комплекса, составляет не менее 20 МОм.

• 6.3 Опробование.

ПТК «ВА2020» и эталонные средства измерения после включения в сеть прогревают в течении времени, указанного в эксплуатационной документации.

Опробование ПТК «ВА2020» проводится в соответствии с руководством по эксплуатации - путем выполнения тестов, предусмотренных его программным обеспечением.

Результаты поверки считаются положительными, если выполнение тестов прошло безошибочно.

Примечание: Допускается совмещать опробование с процедурой проверки погрешности измерительных каналов ПТК «ВА2020».

• 6.4 Определение допускаемой основной приведенной погрешности измерений сигналов напряжения постоянного тока и силы постоянного тока.

Определение погрешности выполняют в 7 точках Xi (0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 %) диапазона измерений.

6.4.1 Определение пределов допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока.

Для проверки необходимо:

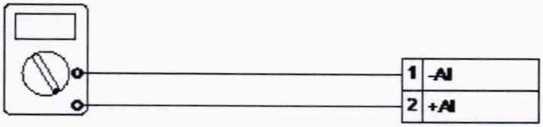

• Подключить к входу ПТК «ВА2020» выход калибратора напряжения.

Калибратор напряжения

• Подать на измерительные входы контрольный сигнал с калибратора

напряжений.

• Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать приведенную погрешность измерений по формуле:

AU = [(Uu3M i — Ujtn i)/Umcikc]• 100 % ,

где иэт i — значение i -го контрольного сигнала с калибратора напряжений, иизм i - значение измеренное i -ым каналом ПТК «ВА2020», Umcikc — значение напряжения, соответствующее верхней границе диапазона измерения напряжения.

• • Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если значения приведенной погреш

ности не превышают следующих значений:

6.4.2 Определение допускаемой приведенной погрешности измерений сигналов си

лы постоянного тока.

Для проверки необходимо:

• Подключить к входу ПТК «ВА2020» выход калибратора постоянного то

ка.

Калибратор тока

• Подать на измерительные входы контрольный сигнал с калибратора по

стоянного тока.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать приведенную погрешность измерений по формуле:

AI = [(1_изл1 j - 1_эт i)/I_MaKC ]• 100% ,

где 1эт i — значение i -го контрольного сигнала с калибратора постоянного тока,

1изм i - значение, измеренное i -ым каналом ПТК «ВА2020»,

1макс - значение силы постоянного тока, соответствующее верхней границе диапазона измерения силы постоянного тока.

• • Повторить перечисленные действия для остальных контрольных точек.

• • Повторить перечисленные действия для других диапазонов измерения.

Результаты считаются положительными, если значения приведенной погреш

ности не превышают следующих значений:

• 6.5 Определение допускаемой приведенной погрешности измерений сигналов электрического сопротивления.

Определение погрешности выполняют в 7 точках Xi ( 0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу ПТК «ВА2020» выход магазина электрического сопротивления Р4834.

Магазин сопротивлений

• • Подать на измерительные входы контрольный сигнал с магазина сопротивлений Р4834.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать приведенную погрешность измерений по формуле:

AR = [(R_U3M i - R_3m i)/R_MaKC 7* 100%,

где Rjm i - значение i -го контрольного сигнала с магазина электрического сопротивления Р4834,

Ru3M i - значение, измеренное i -ым каналом ПТК «ВА2020»,

Rmcikc - значение электрического сопротивления, соответствующее верхней границе диапазона измерения.

• • Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если значения приведенной погреш

ности не превышают следующих значений:

• 6.6 Определение допускаемой абсолютной погрешности измерений температуры с помощью внешних термопар

Определение погрешности выполняют в 7 точках Xi (0%, 20%, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу П1К «ВА2020» выход калибратора напряжений.

Калибратор напряжения

• • Установить на нем значение напряжения, соответствующее значению температуры по ГОСТ 8.585-2001.

• • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать абсолютную погрешность измерений по формуле:

ДТтп — Т_изм — Т_эт,°С

где

т

uiM _ _не значение температуры, соответствующее измеренному значению напряжения проверяемым измерительным каналом ПТК «ВА2020»;

Т_эт - i-e значение температуры, соответствующее напряжению, задаваемым калибратором напряжения;

• Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если значения абсолютной погрешно

сти не превышают следующих значений:

• 6.7 Определение допускаемой абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления.

Определение погрешности выполняют в 7 точках Xi (0%, 20%, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу ПТК «ВА2020» выход магазина сопротивлений Р4834.

Магазин сопротивлений

• • Установить на нем значение сопротивления, соответствующее значению температуры по ГОСТ 6651-2009.

• • Подать на измерительные входы контрольный сигнал с магазина сопротивлений Р4834.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать абсолютную погрешность измерений по формуле:

ДТтС ⁼ Тизм — Т_эт , °C

где

Т_итм _ j__e значение температуры, соответствующее измеренному значению напряжения проверяемым измерительным каналом ПТК «ВА2020»,

Т_эт - i-e значение температуры, соответствующее электрическому сопротивлению, задаваемому магазином сопротивлений;

• Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если значения абсолютной погрешно

сти не превышают следующих значений:

6.8 Определение допускаемой абсолютной погрешности измерений количества

импульсов.

Определение проводится в следующем порядке:

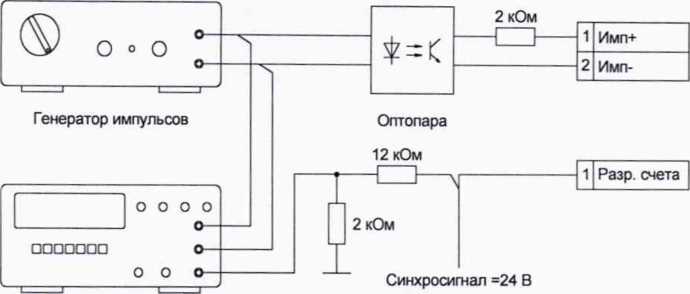

• подключить генератор импульсов к входу частотомера и поверяемого из

мерительного канала;

Частотомер

• • согласно руководству по эксплуатации генератора последовательно задать ряд значений частоты импульсного сигнала 50, 100, 200 кГц.

• • измерение по каждому значению частоты проводить в течение промежутка времени не менее 45 секунд.

После задания каждого значения частоты, проконтролировать результат измерения следующим образом:

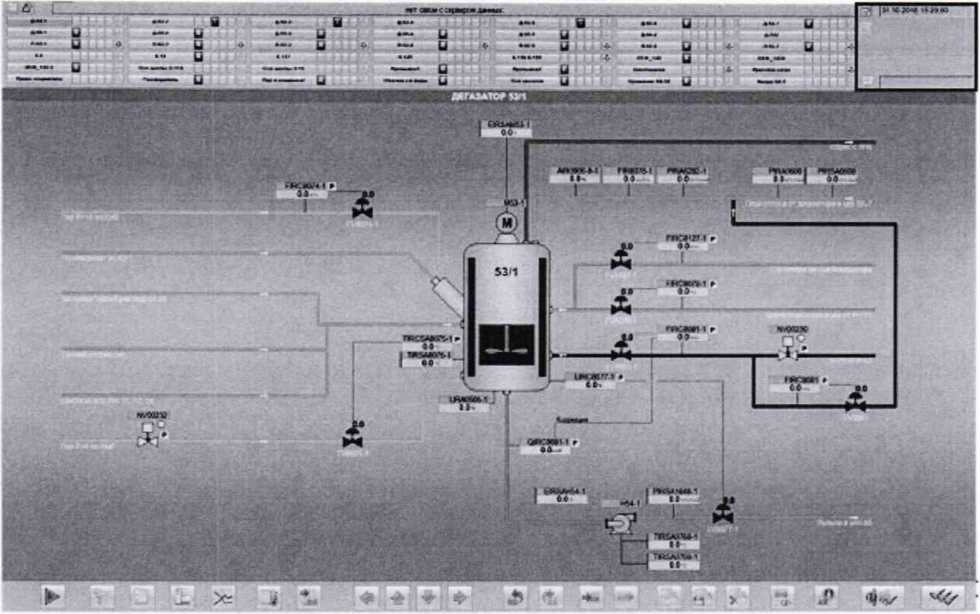

• • на АРМ оператора, используя систему диагностики ПТК, открыть окно с изображением состояния модуля и состояния входных счетных каналов данного модуля;

• • напротив проверяемого канала в графе «Значение», будет отображено измеренное количество импульсов входного сигнала.

• • Рассчитать абсолютную погрешность измерений по формуле,

ЛС =С, изм Ci уст,

где с,„_п,  - i-e значение количества импульсов, измеренное проверяемым

измерительным каналом и отображаемое на АРМ оператора;

С_(иот - i-e значение количества импульсов, измеренное частотомером. Результаты считаются положительными, если значения абсолютной погрешности не превышают ±1 импульс.

• 6.9 Определение допускаемой приведенной погрешности измерений частоты.

При определении допускаемой приведенной погрешности измерения частоты установка входных номинальных значений частоты поверяемого канала осуществляется генератором сигналов по показаниям частотомера.

Определение пределов погрешности выполняют в 7 точках Xi ( 0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.)

Для проверки необходимо:

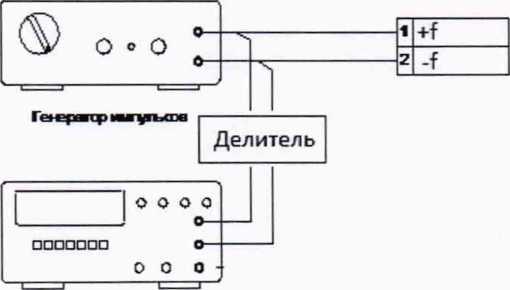

• Подключить к входу ПТК «ВА2020» выход генератора частоты.

^-hcrorawep

• Подать на измерительные входы контрольный сигнал с генератора часто

ты.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать приведенную погрешность измерений по формуле:

Д/=                J00 % ,

где /эт i - значение i -го контрольного сигнала, заданного с генератора сигналов,

/изм i — значение измеренное i -ым каналом ПТК «ВА2020»,

/макс - значение частоты, соответствующее верхней границе диапазона измерения.

• • Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если значения приведенной погрешности не превышают ±0,01 %.

• 6.10 Определение допускаемой приведенной погрешности воспроизведения сигналов напряжения постоянного тока и силы постоянного тока

Определение пределов погрешности выполняют в 7 точках Xi ( 0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

6.10.1 Определение допускаемой приведенной погрешности воспроизведения сигналов напряжения.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• Подключить к аналоговому выходу ПТК «ВА2020» вход калибратора процессов Fluke 726, работающего в режиме цифрового вольтметра.

Калибратор процессов

FLUKE 726

(в режиме цифрового вольтметра)

• • Подать на аналоговые выходы ПТК «ВА2020» значения устанавливаемых напряжений.

• • Выполнить измерение напряжений на выходе с помощью калибратора процессов Fluke 726, работающего в режиме цифрового вольтметра.

• • Рассчитать приведенную погрешность воспроизведения по формуле:

AU_eblx = [(Uu^i-U_e„_xi)/U_MaKC]- 100 % ,

где Uebix i - значение i -го воспроизводимого сигнала напряжения с калибратора напряжений,

иизм эт i - значение измеренное цифровым вольтметром для i -го канала ПТК «ВА2020»,

имакс - значение напряжения, соответствующее верхней границе диа

пазона воспроизводимого напряжения.

• Повторить перечисленные действия для остальных контрольных точек, а также для напряжений противоположной полярности, если это требуется.

Результаты считаются положительными, если значения приведенной погреш

ности не превышают следующих значений:

6.10.2 Определение допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока.

• Подключить к аналоговому выходу ПТК «ВА2020» вход калибратора процессов Fluke 726, работающего в режиме цифрового миллиамперметра.

Калибратор процессов

FLUKE 726

(в режиме милиамперметра)

• • Подать на аналоговые выходы ПТК «ВА2020» значения устанавливаемых сигналов силы постоянного тока.

• • Выполнить измерение сигналов силы постоянного тока на выходе с помощью калибратора процессов Fluke 726, работающего в режиме цифрового милиамперметра.

• • Рассчитать приведенную погрешность воспроизведения по формуле:

Л1вых = [(1изм эт i - 1вых i )/1макс ]• 100 % ,

где 1вых i - значение i -го воспроизводимого сигнала силы постоянного тока,

1изм эт i — значение измеренное цифровым миллиамперметром для i —го канала ПТК «ВА2020»,

1макс - значение силы тока, соответствующее верхней границе диапазо

на воспроизводимой силы тока.

• Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если пределы допускаемой приве

денной погрешности не превышают следующих значений:

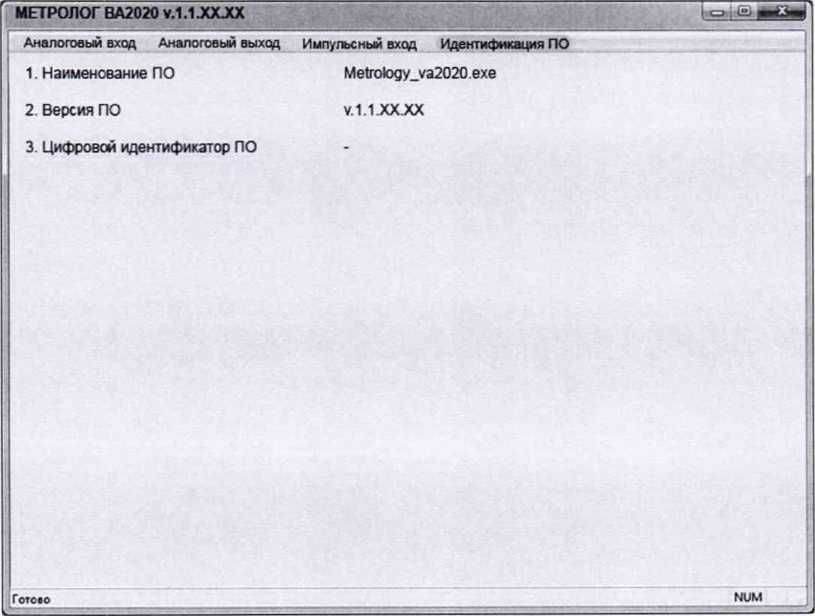

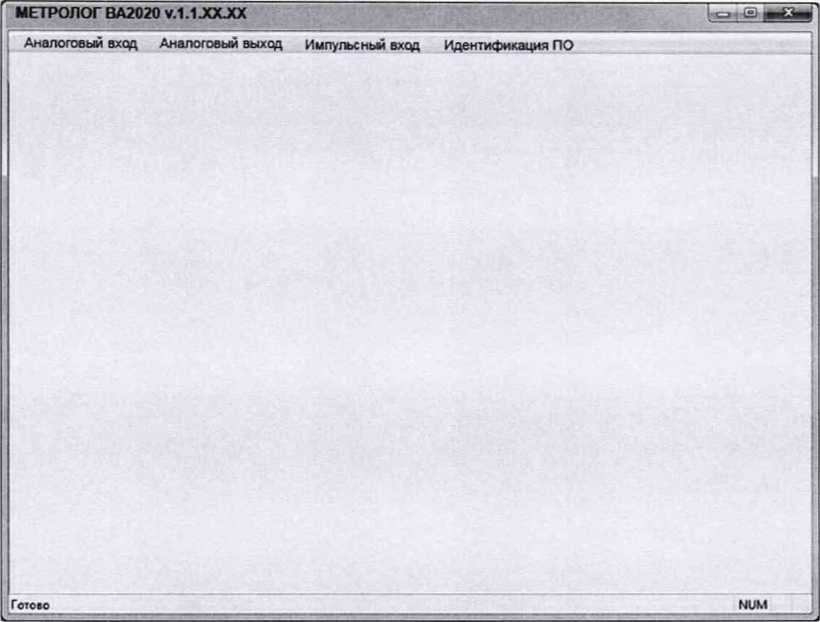

• 6.11 Определение идентификационных данных программного обеспечения.

Для определения идентификационного наименования ПО при помощи ППО-АРМ, требуется запустить и войти в ППО-АРМ под логином и паролем инженера. В

главном окне программы нажать на кнопку —г расположенную в правом верхнем углу экрана, рис. 1.

Рис. 1 Внешний вид главного окна операторской станции

Для каждого конкретного ПТК «ВА2020» интерфейс главного окна ППО-АРМ зависит от типа объекта, принятых стандартов и технологического регламента на предприятии заказчика и может отличаться от представленного на рис.1. .

При необходимости запустить ПО «МЕТРОЛОГ ВА2020» можно указав в проводнике         операционной         системы         АРМа         путь

C:\Metrology_va2020\Metrology_va2020.exe».

Откроется «окно» ПО «МЕТРОЛОГ ВА2020» рис.2.

Рис.2 Внешний вид окна ПО «МЕТРОЛОГ ВА2020»

В данном «окне» при нажатии на кнопку «Идентификация ПО» появится информация с идентификационными данными рис.З.

Рис.З Отображение идентификационных данных в ПО «МЕТРОЛОГ ВА2020»

При положительных результатах поверки оформляют протокол по форме Приложения 1 и знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке согласно Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга №1815 от 02.07.2015.

Приложение 1

• 1. Условия проведения поверки:

• • температура окружающего воздуха -_________°C ;

• • относительная влажность окружающего воздуха -______________%;

• • атмосферное давление -_____________кПа;

• 2. Определение электрической прочности и сопротивления изоляции.

Сопротивление изоляции более - 20 МОм (менее 20 МОм ).

Пробоя и/или перекрытия по изоляции - не произошло ( произошло ).

• 3. Проверка допускаемой приведенной погрешности измерения сигналов

напряжения.

• 4. Проверка допускаемой приведенной погрешности измерения, сигналов силы

постоянного тока.

5. Проверка допускаемой приведенной погрешности измерения сигналов элек

трического сопротивления.

6. Проверка допускаемой абсолютной погрешности измерения температуры с

помощью внешних термопар.

7. Проверка допускаемой абсолютной погрешности измерения температуры с

помощью внешних термопреобразователей сопротивления.

9. Проверка допускаемой приведенной погрешности измерения сигналов часто

ты.

10. Проверка допускаемой приведенной погрешности воспроизведения сигна-

лов напряжения постоянного тока.

11. Проверка допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока.

12. Наименование и идентификационный номер программного обеспечения совпадают/не совпадают с заявленными (ненужное зачеркнуть).

13.

Комплекс программно-технический «ВА2020» заводской номер_____________.

на основании результатов поверки признан годным (не годным) и допущен (не допущен) к применению.

Поверитель:

24
