Методика поверки « ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Комплексы для измерения температуры почвы на глубинах ТЕРРА-Т» (MП 96-221-2020)

Федеральное агентство по техническому регулированию и метрологии

УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ - ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ ИМ.Д.И.МЕНДЕЛЕЕВА» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

УТВЕРЖДАЮ

Комплексы для измерения температуры почвы на глубинах ТЕРРА-Т

ПРЕДИСЛОВИЕ

Разработана: Уральским научно-исследовательским институтом метрологии - филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева»)

Исполнители УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева»

Е.А. Клевакин, ведущий инженер лаб. 221

М.Ю.Медведевских, заведующий лаб.241

Утверждена:

И.о.директора УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» в 2020 г.

Дата введения в действие декабрь 2020 г.

1 Общие положения

Настоящий документ распространяется на комплексы для измерения температуры почвы на глубинах ТЕРРА-Т (далее - комплексы ТЕРРА-Т) и устанавливает методы и средства первичной и периодической поверки. Поверка комплексов ТЕРРА-Т должна производиться в соответствии с требованиями настоящей методики.

При проведении поверки должна обеспечиваться прослеживаемость комплекса ТЕРРА-Т к ТЭТ 34-2007 «Государственному первичному эталону единицы температуры в диапазоне от 0 до 3000 °C» и ТЭТ 35-2010 «Государственному первичному эталону единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К» согласно государственной поверочной схеме для средств измерений температуры, утвержденной ГОСТ 8.558-2009.

Интервал между поверками - два года.

2 Нормативные ссылки

В настоящей методике поверки использованы ссылки на следующие документы:

• -  ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

• - ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

• - Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельств о поверке»;

• - Приказ Минтруда России от 24.07.2013 N 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

3 Перечень операций поверки

3.1 При проведении поверки выполняют операции, перечисленные в таблице 1. Таблица 1 - Операции поверки

3.2 При получении отрицательных результатов на любой операции поверки, поверку прекращают и оформляют результаты поверки.

3.3 По письменному заявлению владельца поверка комплекса ТЕРРА-Т может быть осуществлена с различным количеством датчиков температуры от 3 до 11 (количество датчиков температуры указывается в Паспорте на конкретный комплекс ТЕРРА-Т (далее -ПС).

4 Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия:

- температура окружающей среды, °C              от +5 до +35

5 Требования к специалистам, осуществляющим поверку

К проведению работ по поверке комплекса ТЕРРА-Т допускаются лица, прошедшие специальное обучение в качестве поверителя, ознакомившиеся с настоящей методикой поверки и РЭ на комплекс ТЕРРА-Т.

6  Метрологические и технические требования к средствам поверки

При проведении поверки применяют оборудование согласно таблице 2. Таблица 2 - Средства поверки

Эталоны, применяемые для поверки, должны быть поверены, если представлены средствами измерений утвержденного типа или аттестованы, если представлены средствами измерений неутвержденного типа, средства измерений - поверены, испытательное оборудование, в случае применения климатической камеры, аттестовано.

Допускается применение аналогичных средств поверки, обеспечивающих требуемую точность передачи единицы температуры поверяемому СИ.

7 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки должны быть соблюдены требования Приказа Минтруда России от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», требования ГОСТ 12.2.007.0.

8 Внешний осмотр средства измерений

При внешнем осмотре необходимо установить:

• - соответствие внешнего вида комплекса ТЕРРА-Т сведениям, приведенным в описании типа;

• - отсутствие видимых повреждений комплекса ТЕРРА-Т;

• - соответствие комплектности, указанной в руководстве по эксплуатации (РЭ);

• - четкость обозначений и маркировки.

В случае если при внешнем осмотре комплекса ТЕРРА-Т выявлены повреждения или дефекты способные оказать влияние на безопасность проведения поверки или результаты поверки, поверка может быть продолжена только после устранения этих повреждений или дефектов.

9 Подготовка к поверке и опробование средства измерений

Подготовить комплекс ТЕРРА-Т и проверить его работоспособность в соответствии с руководством по эксплуатации.

10 Проверка программного обеспечения средства измерений

Комплексы ТЕРРА-Т обладают встроенным и внешним программным обеспечением (далее - ПО). Проверяют идентификационные данные ПО.

Проверка внешнего ПО

В разделе «ABOUT» проверить версию ПО (рисунок 1)_______________

О PC200W 4Ч patahxjije' SuetKH Software - CR1000X5eii« . CR lOOOXSerres}                                 — С X

File V»ev> Datalog^e* Network Took Help

I

00 h 00 m

PC200W4.5

ВшИ * S.0.0

c<xatt>34 oi verton 1.13 02

Copyngm С 2000 2017 Cemptet Scentrfic. he

Verson»

Disconnected

Рисунок 1 - Внешний вид окна при проверке внешнего ПО

Проверка встроенного ПО

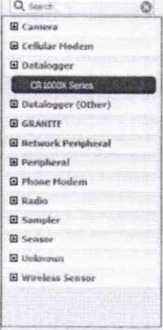

Запустить утилиту конфигурации устройства (отмечена красным на рисунке 2),

0 PC200W 4.5 Datalogger Support Software - CRIOOOXSeries (CRIOOOXSeries)

File View Datalogger Network Tools Help

Clock/Program Monitor Data Collect Data

Clocks

CR1000X Senes

Datalogger Information Datalogger Name: CRIOOOXSeries Datalogger Type: CRIOOOXSenes

Direct Connect Connection

COM Port CR100CX (COM3)

Datalogger Settings

Baud Rate 115200

PakBus Address 1

Security Code 0 Extra Response Time; Os

Data File Paths

Public C .Campbellsci PC200W\CR1000xSeries.Public.dat DataTableinfo C Campbelisci PCiOOW CRIOOOXSeries Dai SoU.temp.il Ms: G .Campbellsci\PC20(MACR1000XSeries.S Status: C:\CampbeUsci\PC200W\CR1000xSeries.Status.dat

Disconnected

Рисунок 2 - Первый шаг при проверке встроенного ПО

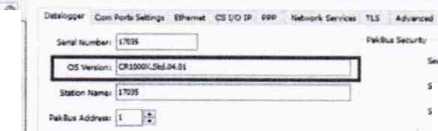

затем осуществить соединение с CR1000X по COM-порту с настройками подключения по умолчанию, и проверить версию встроенного ПО рисунок 3)

Рисунок 3 - Второй шаг при проверке встроенного ПО

Номер версии и идентификационное наименование ПО должны соответствовать указанным в Описании типа на комплексы ТЕРРА-Т, версия конкретного комплекса ТЕРРА-Т приведена в ПС на комплекс ТЕРРА-Т.

11 Определение метрологических характеристик средства измерений

• 11.1 Проверка абсолютной погрешности измерения температуры почвы

Подключают комплекс ТЕРРА-Т в соответствии с РЭ.

Помещают датчики для измерения температуры почвы из состава комплекса ТЕРРА-Т, а также термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2 (далее - рабочий эталон температуры) из состава комплекса поверочного портативного КПП-2 в камеру КПП-2.

Примечание - Допускается проведение поверки с применением климатической камеры и рабочего эталона единицы температуры 2 разряда в диапазоне значений от минус 50 °C до 60 °C, при этом эталонный термометр и датчик комплекса должны быть расположены максимально близко друг к другу.

Устанавливают в камере последовательно 5 значений температуры, равномерно распределенные в диапазоне измерений, включая нижний и верхний пределы измерений.

Проводят не менее трех измерений в каждой точке диапазона измерений после стабилизации температуры в камере. Регистрируют значения температуры, измеренные комплексом ТЕРРА-Т и рабочим эталоном температуры.

• 11.2  Проверка диапазона измерений температуры почвы осуществляется одновременно с проверкой абсолютной погрешности.

12  Подтверждение соответствия средства измерений метрологическим требованиям

Абсолютную погрешность измерения температуры почвы определяют по формуле

At — tn3M ij " tiT ij *                                                     (1)

где t_H3M ij - j-e значение температуры, измеренное комплексом, в i-ой точке, °C; tyrij - j-e значение температуры, измеренное рабочим эталоном, в i-ой точке, °C.

Результаты считают положительными, если абсолютная погрешность при всех заданных значениях температуры диапазона измерений находится в интервале ±0,2 °C.

13 Оформление результатов поверки

Результаты поверки оформляют протоколом произвольной формы.

Результаты поверки оформляют в соответствии с Порядком проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России от 02 июля 2015 г. №1815) или в соответствии с порядком, действующим на момент проведения поверки.

Ведущий инженер лаб. 221

Заведующий лаб. 241
