Руководство по эксплуатации «Г5-56 ГЕНЕРАТОР ИМПУЛЬСОВ» (3.269.076 ТО)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

3.269.076 ТО

1. ВВЕДЕНИЕ

Техническое описание и инструкция по эксплуатации предназначены для изучения генератора и содержат описание его устройства и принципа действия, технические характеристики и методику их поверки, принципиальные схемы, а также сведении, необходимые для правильной эксплуатации (использования, транспортирования, хранения и технического обслуживания) генератора и поддержания его в постоянной готовности к действию

В состав технического описания входят:

• — описание формирователя временных параметров;

• — описание формирователя параметров основных импульсов;

• — описание блока питания.

В техническом описании приняты следующие обозначения:

ФО1 — формирователь временных параметров;

ФВ1 — формирователь параметров основных импульсов.

Ф1 — формирователь входной последовательности импульсов;

Ф4-1 — формирователь тактовых импульсов;

Ф4 формирователь задержанного импульса;

Д1 — делитель тактовых импульсов;

Д1-1 — делитель в схеме формирования задержанного импульса;

Д1-2 — делитель в схеме формирования длительности основных импульсов;

Ф5 — формирователь основных импульсов;

О — стабилизатор тока;

МС — микросхема;

ТК — токовый ключ;

СО — схема совпадения.

2. НАЗНАЧЕНИЕ

Генератор импульсов микросекундного диапазона Г5-56 является лабораторным измерительным прибором и пред ставляет собой источник импульсных сигналов с широким диапазоном изменения периода нов горения, длительности импульсов и временного сдвига. Генератор предназначен для регулировки и испытания импульсной и. другой радиоэлектронной аппаратуры и применяется в радиолокации, измери-тельной технике, электронной технике, в связи, в вычис лительной технике.

Генератор может эксплуатироваться в следующих условиях:

• — температура окружающего воздуха от 278 до 313 К (5—40°С);

• — относительная влажность до 95% при температуре 303 к (30°С);

• — атмосферное давление 100±4 кН/м² (750±30 мм рт. ст.);

• — напряжение питающей сети 220±22 В. частотой 50±;0,5 Гц, 220± 11 В и частотой 400±12 Гц и содержанием гармоник до 5%.

Нормальной температурой считается температура окружающего воздуха 293± 5^е К (20±5^сС).

• 3. ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРА

Прибор имеет 2 капала, выдающих положительные или отрицательные импульсы прямоугольной формы одиночные или парные, нормальные или опрокинутые.

Длительность основных импульсов изменяется от 10 нс до 1 с.

Диапазон длительности основных импульсов разбит на восемь поддиапазонов:

10—100 нс — с дискретностью 1 нс — дополнительный поддиапазон;

Погрешность установки длительности основных импульсов:

± (0,1т — 3 нс» - на основных поддиапазонах;

± (0.1т t 10 нс) - на дополнительном поддиапазоне, где г — установленная длительность. нс.

Максимальная амплитуда основного импульса каждого

не менее 10 В. при этом суммарная амплитуда в обоих каналах (Ul-rUII) нс должна превышать 11 В.

В приборе предусмотрена плавно-дискретная регулировка амплитуды основного имнутьса в пределах 0.1 —10 В. При этом змилптуда монес 1 В устииавлпвзсгся при подключении внешнего согласованного аттенюатора на 20 дБ. Moi рсшпость установки амплитуды па внешней нагрузке 50± 1 Ом не превышает:

±10% — при амплитуде 1 — 10 В.

±15% — при амплитуде 0,1 — 1 В.

Базовое смешение на выходе не превышает      от ус

тановленной амплитуды.

Период повторения основных импульсов при внутреннем запуске изменяется плавпо-дис.крсгво в пределах 0.1 — 10^е мкс.

Период повторения пар импульсов изменяется плавно дискретно в пределах 1 — 10* мкс.

Весь диапазон периода поп горения разбит на семь под-л и а па зоной:

0,1 — I мкс — с дискретностью 10 нс,

I—10 мкс — с дискретностью 100 нс.

10—Ю² мкс — с дискретностью 1 мкс,

I0²—10³ мкс — с дискретностью 10 мкс.

10’—10⁴ мкс — с дискретностью 100 мкс,

I0⁴—10³ мкс — с дискретностью 1 мс.

10^s—10* мкс — с дискретностью 10 мс.

ПРИМЕЧАНИЕ Весь диапазон разделяется на дополни гсльный 0.1—0.2 мкс и основной 0.2—10® мкс.

Погрешность установки периода повторения не превышает 10%.

Погрешность установки временного сдвига основного им пульса не превышает ±'(0,1П-Ь20 нс) на дополнительном поддиапазоне;

’± (0,1D-j-3 нс) — на основных поддиапазонах. >Д^С установленный временной сдвиг, нс.                      _а

Прибор обеспечивает временной сдвиг второ! о пары относительно первого в пределах 0.1 —^мК Dn = 0,5T и менее, где Dn — временной сдвиг между нм-пульсами пары, не, Т — период повторения пар импульсов, нс.

Погрешность установки временного сдвига пары в рабочем интервале температур и при изменении напряжении сети не превышает ±(0,lDn + 3 нс).

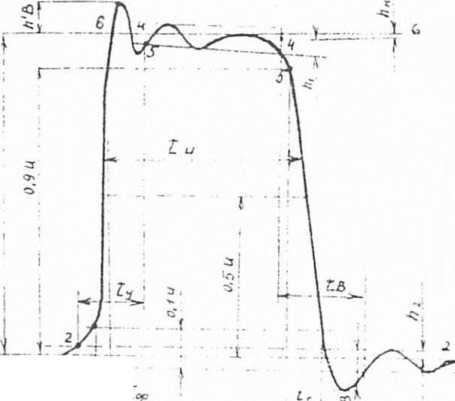

Длительность фронта и среза основных импульсов не превышает 10 нс.

Выбросы на вершине основных импульсов и в паузе не превышают:

• — 5% — Для амплитуд 1 —10 В;

• — 10% — для амплитуд 0,1 — 1 В.

I

Неравномерность вершины основного импульса и исходного уровня в паузе не превышает 5% от амплитуды.

Время установления и восстановления нс превышает •10 нс.

Минимальная скважность по длительности основного импульса — не более 2, максимальный коэффициент заполнения по временному сдвигу — не менее 0,5.

Минимальная скважность по сумме длительностей пары основных импульсов — нс более 2.

И ^г'

В приборе имеется синхроимпульса —''-■О положительной полярности с амплитудой 5—10 *В на нагрузке 50 Ом и длительностью фронта — не более 10 нс. Начальная задержка синхроимпульса относительно импульса внешнего запуска не превышает 250 нс,‘неравномерность в паузе — 20%.

ПРИМЕЧАНИЕ. Период повторения синхроимпульса совпадает с триодом повторения основного импульса только на основном диапазоне

В приборе обеспечивается внешний запуск однократными сигналами, импульсами обеих полярностей и¹ синусоидальным напряжением. Параметры внешних пусковых сигналов соответствуют табл. 1.

• 4. СОСТАВ ИЗДЕЛИЯ

4.1. Прибор поставляется в комплекте, указанном в

поставляем их заказчику

поста вл пом ы х заказчик у

• 5. УСТРОЙСТВО И РАБОТА ГЕНЕРАТОРА

  • 5.1. Принцип действия генератора

Генератор Г5-56 является двухканальным и состоит из формирователя временных параметров ФО1 и двух формирователей параметров основных импульсов ФВ1.

Формирователь временных параметров ФО1 содержит

• — формирователь тактовых импульсов Ф4-1 и Д1;

• — формирователь входной последовательности Ф1;

• — два формирователя временного сдвига Ф4 и Д1-1;

Формирователь параметров основных импульсов ФВ1 содержит:

• — формирователь длительности импульсов Ф4 я Д1-2;

• — стабилизатор тока — С1;

• — формирователь выходных импульсов — Ф5.

В формирователе ФО1 осуществляется выбор режима но запуску, формирование тактовых импульсов, формирование синхроимпульса, формирование временного сдвига 1 и II, а также переключение в режим парных импульсов.

В формирователе ФВ1 производится формирование длительности импульса, регулировка амплитуды, переключение полярности основных импульсов.

Как отмечалось выше, в генераторе имеется 2 формирователя параметров ФВ1, в каждом из которых имеется свой основной импульс с независимой регулировкой по длительности, амплитуде, временному сдвигу относительно синхро-

ный, нормальный — опрокинутый).,

Па рис. 1 приведена структурная схема генератора, а на рис. 2 приведены временные диаграммы работы генератора в режиме внутреннего запуска.

[актовые импульсы (рис. 2а), поступающие с формирователя Ф4-1 и Д1, приходят на логическое устройство, размещенное в формирователе входной последовательности Ф1, которое позволяет выбрать нужный режим но запуску. Кро ме того, в формирователе Ф1 на каждый тактовый импульс выдается синхроимпульс _/L О (рис. 2в) с^: амплигу-.той 5—10 В. Импульсы с выхода Ф1, нормализованные г:о амплитуде и длительности, (рис. 26) поступают одновременно на два формирователя временного сдвига, в каждом и < которых импульсы задерживаются па любую величину в пределах от 10 нс до 1 с независимо друг от друга.

Импульсы, задержанные на величину О< (рис. 2г) следует на вход «1» формирователя ФВ1, а импульсы, задержанные на величину D- — (рис. 2д) соответственно па вход «II» ФВ1.

Импульсы со входов «I» и «II» ФВ1 поступают на два формирователя длительности импульсов (Ф4 и Д1-2), п:н-начение которых — сформировать два импульса ’/ ⁽рнс 2 е, ж), соответствующие фронту и срезу основного пмглжь-са. Интервал между импульсами 1' и 1" равен установленной в данном формирователе длительности:

т! — в I канале;

тП — во II канале.

(см. рис. 2 е, 2 ж, 2 и. 2 к. 2л).

Импульсы 1' и I" с выхода формирователей длительности поступают на два формирователя выходных импульсов Ф5, работающих совместно с токостабилизатором С1, в каждом из которых происходит формирование основных импульсов с заданными параметрами и амплитудой.

Основные импульсы с выхода I и II каналов показаны на рис. 2а и 2л.

Как видно из рис. 2 з, 2 л, в генераторе имеется возможность регулирования временного сдвига основного импульса II канала относительно импульса I канала и наоборот. Так, импульс тП (рис. 2 л) задержан относительно импульса т1 на величину, равную DII — DI.

Кроме того, при подборе временных сдвигов DII и DI равной величины, можно получить нулевой сдвиг между импульсами обоих каналов.

В режиме парных импульсов на вход формирователя длительности приходят два импульса — запускающий и задержанный, предварительно смешанные в кассете Д1-1- Каждому импульсу на входе соответствует основной импульс на выходе. Длительность обоих импульсов устанавливается одновременно.

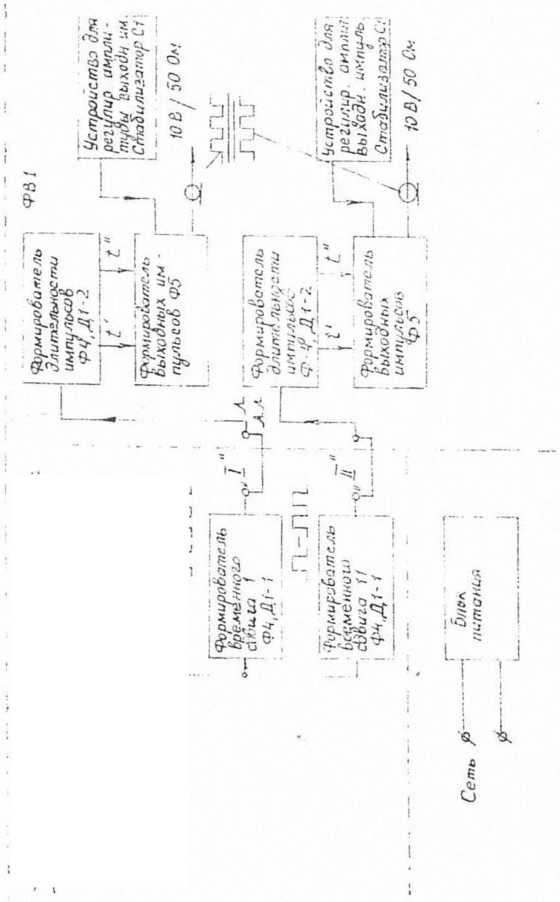

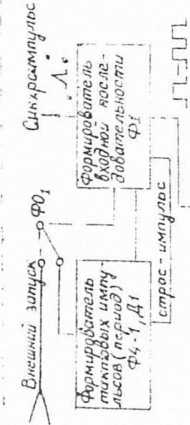

Рис. 1 Crpj'Kгурная схема i оператора ими,ул1.сои Г5-56

• 5.2. Схема электрическая принципиальная

Схема электрическая принципиальная генератора приведена на рис. 3.

Из схемы видно, что генератор состоит из двух формирователей, объединенных коммутационными платами К! и К2.

Подробное описание схем формирователей ФО1, ФВ1 приведено в разделах 6.1. 6.2, 6.3 соответственно.

• 5.2.1. Коммутационные платы

Схемы электрические принципиальные коммутационных плат KI и К2 приведены в альбоме электрических схем.

Назначение коммутационных плат состоит в том, чтобы осуществлять электрическую связь между кассетами, а также подачу напряжений с блока питания на кассеты.

Связь между коммутационными платами осуществляется с помощью перемычек.

В верхней части каждой коммутационной платы проходят линии связи кассет с разъемом тина РС-50, через который осуществляется подача сигналов дистанционного управления.

В генераторе имеются 2 разъема для подключения ди станционного управления.

Через разъем, расположенный па коммутационной плате KI, подаются сигналы управления временными параметрами. Через разъем, расположенный па коммутационной плате 1\2, производится управление длительностью импульсов, переключением полярности.

В нижней части каждой коммутационной платы находится разъем, подключается блок питания.

С помощью штырей .«I» и «II», расположенных на ком мутационных платах К1 и К2 и соединенных перемычками, осуществляется подача запускающих импульсов с формирователей задержанных импульсов (Ф4, Д1-1) на формирователи длительности импульсов (Ф4, Д1-2).

• 5.3. Конструкция генератора

Конструктивно генератор выполнен в корпусе — «Надел-75».

Схематическое расположение элементов внутри генератора видно на принципиальной схеме, приведенной на рис. 3.

На рис. 4 приведено расположение органов управления на передней панели i спора гора.

Органы управления, выходящие на переднюю панель, расположены на соответствующих кассетах и являются их неотъемлемой частью.

На задней стенке генератора имеются разъемы гипа РС50, через которые подаются сигналы дистанционного управления.

В генераторе Г5-56 имеются следующие органы управления:

• — тумблер «СЕТЬ» включения напряжения питания;

• — группа органов управления, объединенных названием

  гнездо



  «Запуск»,	куда входят:
  гнездо	5V 50Q	— для подачи сигналов внешнего запуска;

10V с которого снимается синхронм-50Q пульс;

внешнего запуска напряжением;

генератора синусо-

— режим внешнего запуска генератора импульсами положительной полярности;

— режим внешнего запуска генератора импульсами отрицательной полярности;

режим внутреннего запуска генератора;

разовый механический пуск.

Группа органов управления, объединенных под названием «ПЕРИОД pS».

Куда входят:

• — переключатель па 10 положений от 1 до 10 через I,

• — переключатель па 10 положений от 0 до 0,9 через 0,1;




— переключатель с гравировкой «10 '», «10», «10²», «1», «Ю‘», «Ю⁴», «10^й».

Группа органов управления, объединенных названием «ВРЕМЕННЫЙ СДВИГ _и8» (1 и II) и «ДЛИТЕЛЬНОСТЬ p-S» (I и II), куда входя! аналогичные переключатели, руч-позволяющий выбирать режим парных пли одиночных импульсов.

ка с гравировкой

и тумблер J“|_ —

Отсчет величины установленного периода, временного сдвига или длительности производится следующим образом,

• — к показаниям переключателя от 1 до 10 следует прибавить показания переключателя от. 0 до 0,9 и полученное значение умножить на показания переключателя 10^_l-rl0‘.

Полученное значение, будет иметь размерность <pS>.

Ручка                 ^z> при этом должна быть повернута

влево до упора.

— Группа органов управления, объединенных названием «Амплитуда V», куда входят:

• — переключатель полярности и вида выходных импульсов на 4 положения:




— положительный опрокинутый импульс;

— отрицательный нормальный импульс:

_П_  — положительный нормальный импульс;

” ----/

— отрицательный опрокинутый импульс.

— переключатели установки амплитуды имнулиса с гравировкой от 1 до 10 В через i В, от 0 до 0,9 В черев 0,1 В;

— ручка

лнтуды в пределах 0,1 В в сторону увеличения.

Отсчет установленной величины амплитуды импульса производится путем суммирования показаний переключателей от 1 до 10 В и от 0 до 0,9 В.

Предусматривается установка счетчика времени пара боткн тина ЭСВ-12,6; б—2,5 на задней стенке генератора.

• 6. УСТРОЙСТВО И РАБОТА ФОРМИРОВАТЕЛЯ ВРЕМЕННЫХ ПАРАМЕТРОВ ФО1

  • 6.1. Принцип действия формирователя ФО1

Структурная схема формирователя ФО1 приведена на рис. 5, она содержит:

• — формирователь входной последовательности — Ф1;

• — формирователь тактовых импульсов Ф4-1 и ДI;

• — формирователи временного сшита Ф4 и Д1-1.

I

оммутационная

lL_J

I

JO. ПОДГОТОВКА К РАБОТЕ

Распакуйте прибор и осмотриie его для обнаружения внешних повреждений.

Соедините клемму

генератора с cootвегез вую-щими клеммами измерительных приборов.

Установите тумблер «СЕТЬ» в положение «ВЫК/1».

Включите вилку соответствующего кабеля лизания в сеть переменного тока напряжением 220 В.

УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ВЫБРАН ПРАВИЛЬНО - МАРКИРОВКА НА КАБЕЛЕ СООТВЕТСТВУЕТ НАПРЯЖЕНИЮ ПИ1АЮ1ЦЕП СЕТИ.

Включите тумблер «СЕТЬ», при атом должен начин, светиться индикатор.

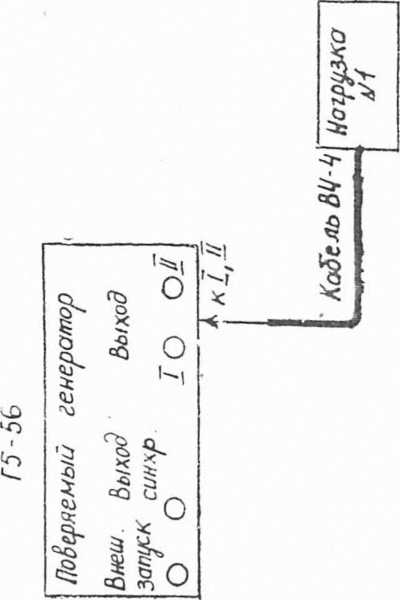

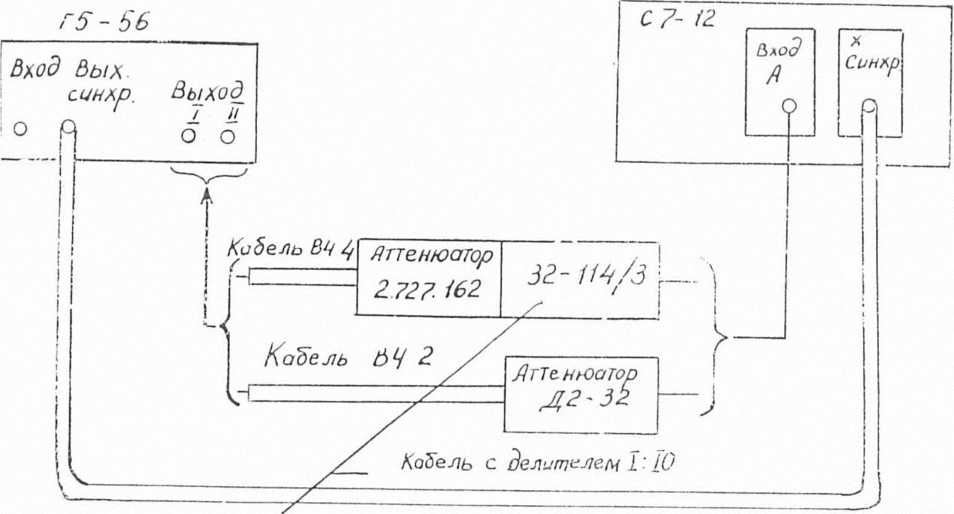

Подключите кабели п нагрузки к выходным гнездам генератора, как показано па рис. 25.

И. ПОРЯДОК РАБОТЫ

• 11.1. Подготовка к проведению измерений

Нормальная работа'обеспечивается через 15 мин. само-прогрева прибора. Общая продолжительность непрерывной работы составляет 8 ч.

Оговоренные техническими условиями параметры выходных импульсов обеспечиваются при подключении внешней нагрузки 50 Ом из комплекта ЗИП генератора и при соотношении периода повторения к длительности импульса 2 и более.

Отсчет установленных значений по шкалам периода повторения, временного сдвига и длительности выходного импульса производится путем суммирования показаний программных переключателей 1 п 2 н умножения полученного значения па покаланпя переключателя 3 (рис. 26а) Потен-

должен находиться

в положении упора против часовой стрелки.

Отсчет установленного значения амплитуды импульса производится путем суммирования показателей программных переключателей 1 и 2 (рис. 26 6), при положении ручки плавной регулировки амплитуды на упоре влево.

В режиме разового пуска прибора необходимо устано-подготовить прибор к работе.

и предваритель

При работе генератора в режиме внешнего запуска необходимо помнить, что входное сопротивление генератора 50 Ом. Максимальная амплитуда на входе 20 В.

• 11.2. Проведение измерений

Генератор может работать в режиме внутреннего и внешнего запуска.

При работе генератора в режиме внутреннего запуска

•                              м

переключатель «ЗАПУСК» установить в положение

»»

Выбрать нужную полярность импульса (нормального пли опрокинутого). Установить требуемую амплитуду и длительность импульса. Установить период повторения таким образом, чтобы отношение периода повторения к длительности импульсов было 2 или больше.

Генератор может работать в режиме парных и одиночных импульсов, при этом в режиме парных импульсов отношение периода повторения пар импульсов к суммарной длительности пары импульсов должно выбираться равным 2 и более.

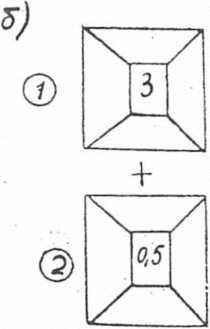

Отсчет периода поьторыия временного Сдвига или длительности импульса.

Отсчет величины установленной анллитуды ццлульсд.

Рис. 26. Отсчет установленных значений

десинхронизировать генератор переключатель «ЗАПУСК» уста

5V

500 подается импульсный или синусоидальный сигнал с параметрами, предусмотренными техническими ха-ракюрнстикамп (раздел 3) настоящего описания.

Генератор Г5-56 является двухкаиальным. В каждом канале осуществляется независимая регулировка задержки

синхроимпульса п

..•личе 1ьяости и амнлитудчя основного импульса.

• 12. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

Перечень наиболее ч-icio вс грс .ающичея или возможных неисправностей и методы их устранения приведены ь> табл. 1.

Таблица -1

Наимснозаиис нсиспрлч’-

кости, внешнее лроявле- Вероятная причина _{г М(?гол} устранения и не и дополни тельные      неисправности

признаки                                  J

2. Отсутствует синхро-

режиме внутреннего и внешнего запуска.

Наименование неисправности. внешнее проявление и дополнительные признаки

ленной

Наименование ncncnpar.-J

мости, внешнее ироявлс- Вер'.?;        а; ич

;:ис и дополнительные            аичао

признаки

ПРИМЕЧАНИЯ: I При рем.-.о • кассе: ;н-!:и.,!., .ца,,. 1.:йлш1Ы напряжений на вывода’; транзисторе

• 2. Проверка кассе; при hcouv.      in               осуществлена с

помощью i сх поло; нчес кой пл.г.1-'  ■.[■пьс.г.'чни;'      . л.-к.тсьте ЗИП гене-

рат.’ра ЕХЗ 660.097.

• 13. ПОВЕРКА ИЗДЕЛИЯ

НаСТОЯЩИЙ раз 10.1 COC I ЯВЛСП СООТБС i С I ВНП I TpCOOBu-ниями ГОСТ 8.042.72 «Требования к настроению. содержанию и изложению» и устаПанливаст методы и срсднвя позерки i онера гора импульсов Г5-5е

Поверку техническою состояния н-нграгора 15-56. а также его работоспособность прово ине очнп р.п* г. год в объеме методики, оговоренной в раз юле 1:.'.

• 13.1. Операции и средства поверки

При проведении поверка должны Hpcii/водиться операции и применяться средства поверки, указанные в табл. 5.

Внешний осмотр

Опробование

Определение метрологических параметров:

3.1

3.3

3.1

3.9

• 4

• 5

10

Продолжение табл. 5

ПРИМЕЧАНИЯ: а) вместо указанных в таблице пйразиовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечив,нощне намерения соответствующих параметров с требуемой точностью;

б)  образцовые (вспомогательные) средства поверки должны быть исправны, проверены и иметь свидетельства (отметки в формулярах иле паспортах) о государственной или ведомственной поверке;

в) при выпуске средств измерений из ремонта толжны прои.зводить-я все операции поверкя.

Основные технические, харак гсристнки средства поверки Наименование. средства;. ----- —   -----------

поверки          '

!  пределы измерении

I

• 13.2. Условия поверки и подготовка к пей.

  • 13.2.1. При проведении операций поверки должны соблюдаться следующие условия:

• — температура 293±5°К (20±5³С);

• — относительная влажность воздуха 65±15%;

• — атмосферное давление 100±4 кН/м² (750±30 мм рт.

• — напряжение сети 220x4,4 В частотой 50±0,5 Гц или 400±12 Гц с содержанием гармоник до 5%.

• 13.2.2. Подготовка поверки

Перед проведением операции поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» ТО:

• — выдержать генератор в выключенном состоянии в ie-чение 24 часов при температуре окружающей среды 298 ± ± 10⁼К (25±10°С) и относительной влажности 65±15%;

• — удалить пыль и загрязнения с наружных частей генератора, промыть спиртом разъемы;

• — проверить комплектность генератора;

• — разместить поверяемый генератор на рабочем месте, обеспечив удобство работы;

  соединить проводом клеммы




генератора образцового прибора с шиной заземления;

• — подключить приборы к сети переменного тока с напряжением 220В, 50 Гц;

• — включить приборы и дать им прогреться под током в течение 15 мин.

• 13.3. Проведение поверки

  • 13.3.1. Внешний осмотр. При проведении внешнего осмотра должны быть проведены все требования по п. 8.1 ТО «Общие указания по эксплуатации». Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 13.3.2. Опробование. Опробование прибора производится по пп. 11.1. и 11.2 ТО «Порядок работы» для оценки его исправности. Неисправные приборы бракуются и направляются в ремонт.

Проверка формы, работоспособности, полярности, возможности получения одиночных или парных нормальных и опрокину! ы.х основных II м пул неон производится с помощью осциллографа С1-65А.

Схема соединения приборов показана па рис. 25.

-- испытуемый прибор устанавливается в режим внутреннего запуска. При проверке I (II) канала во II (I) канале устанавливаются минимальные значения временного сдвига длительности импульса и амплитуды.

• — проверку производят поочередно в обоих каналах

с помощью органов управления осциллографа и регулировкой задержки основного импульса добиваются четкого устойчивого изображения па экране электронно-лучевой трубки.                                                                            I

• — устанавливают минимальную длительность основных импульсов и постепенно ее увеличивают с одновременным увеличением периода повторения (скважность 2 и более), изменяют амплитуду основного импульса, а также проверяют наличие нормального и опрокинутого импульса положительной 11 отрицательной полярности (при этом вход осциллографа --- открытый).

При проверке прибора в режиме парных импульсов регулировка временного сдвига мс-жду импульсами пары должна вызывать перемещение второго импульса относительно первого

Результаты испытаний считаются удовлетворительными, если в приборе имеются импульсы нормальные и опрокинутые. положительной и отрицательной.полярности, изменяются длительность и временной сдвиг основных импульсов, а • акже отсутствуют срывы генерации при переключении поддиапазонов периода повторения, длительности и временных сдвигов.

• 13.3.3. Определение метрологических параметров.

Проверка дна вазона и погрешности установки длительности основных импульсов и скважности по длительности производится с помощью измерителя временных интервалов И2-26 в диапазоне от 50 не до 10 мкс при периоде повторения 150 мкс и частотомером 43-54 в интервале длительностей от 10 мкс до 0,5 с с периодом повторения импульсов 1 с

— Длительность импульса иг 0,1 с до I с проверяй ген частотомером 43-54 в режиме однократного запуска испытуемого прибора.

Длительность импульсов от 10 нс до 50 нс проверяется с помощью осциллографа С7-12. Схемы соединения приборов приведены на рис. 27, 28. 29.

— Измерения производятся в следующих точках поддиапазонов: 1, 2. 4. 10 па поддиапазонах <Х10^_!», «Х’0"’'», «XI» и «ХЮ»: I- 5. 10 -- на остальных поддиапазонах.

— Ручка «П/1ЛРЛ10» устанавливается па упоре влево.

— Переключатель установки длительности импульсов 0—0,9 в положение «0».

— При проверке 1 (II) канала положение органов управления II (1) канала должно быть в положении минимальных значений (D, т, U).

Величина измеряемой длительности определяется как разность показаний шкалы «задержка» прибора И2-26 пр:-; совмещении индикаторной метки поочередно с фронтом и срезом импульса на уровне 0,5 амплитуды.

При работе с частотомером 43-54 испытуемый прибор устанавливается в режим внутреннего запуска до значении длительности 0.1 с. в режим разового пуска при т>0.1 с.

Измерения проводятся для значений амплитуды 1 и 10В. нормальных для значений амплитуды 1 и 10В, нормальных

и отрицательной полярностях

в двух точках поддиапазона периода повторенья минимально и максимально возможного с учеюм допусгн мой скважности.

Скважность по длитслышети импульсов проверяется при измерении погрешности по длительности импульсов при гн-пошении периода повторения к длительности импульсов, рапной 2 в любых трех измеряемых гичках, в диапазоне длительностей от 10 мкс до 1 с.

На поддиапазоне «ХЮ» установить переключателем последовательно все значения от 1 до 10 и убедиться в монотонном нарастании длительности.

В гонке .-1 I О- ус 1 ановитI. переключателем с дискретно. • и»::’ 0.’       :П;’.Ч(!ПИЯ "I 0 Ю 0.9 И VOV.IIHbCH В монотон

ном на расiалии длительное!н импульса.

Проверти возможность плавного изменения длительно-сгн установленного нмпульсл с помощью ручки «ПЛАВНО*

Проверить правильноеIь функционирования декад дели-;сля. для чего ус I aiioBin ii переключатель <;1—1(Ь в положе икс «10* и. устанавливая шаиенис множителя последовательно '■ X К)-. «>. 10 ■. «\10.<., «ХН1¹*. с помощью частою мера 43-54 убили!ься a правильной работе декад.

Погрешность установки длительности основных импуль-ол) в рабочем интервале темпераiyp и при изменении напряжения питающей сети, не должна превышать:

± (0.1т-1-3 нс) - па основных поддиапазонах;

”(0.1т-ф!0 нс) - па допо.штсльиом поддиапазоне. гд<

• установленная длиiсльность в не.

Проверка установки макенма н»ной амплитуды основных импульсов и погрешность установки амплитуды производится с помощью осциллографа С. 1-108.

Схема соединения приборов показана па рис. 30.

Прибор устанавливается в режиме внутреннего запуска

Величина максимальной амплитуды проверяется при д.in iс.тьиости имнульс;¹. 10’) нс н 10 мкс при нормально от-pill! Л; еЛ!.НОЙ —| Г~              ‘ IIOp.Md.Tblfo ИОЛ о Ж III СЛ ЬИОЙ

н

полярноеги при

При измерении амплитуды импульса 1-ю канала амплитуды в II канале устанавливается 1 В и наоборот.

11е.рек нечатолем . дискретностью 113 устанавливаются ИаЧСИИЯ амилигуд OI 1. 2, 4, б. 10В.

При амплитуде 3 В производится проверка установки напряжения через O.IB в н>чк i.x 3,1; 3.3. 3.1; 3,9 В. Убедиться также в наличии плавной регулировки амплитуды в пре-Делах 0.1 В.

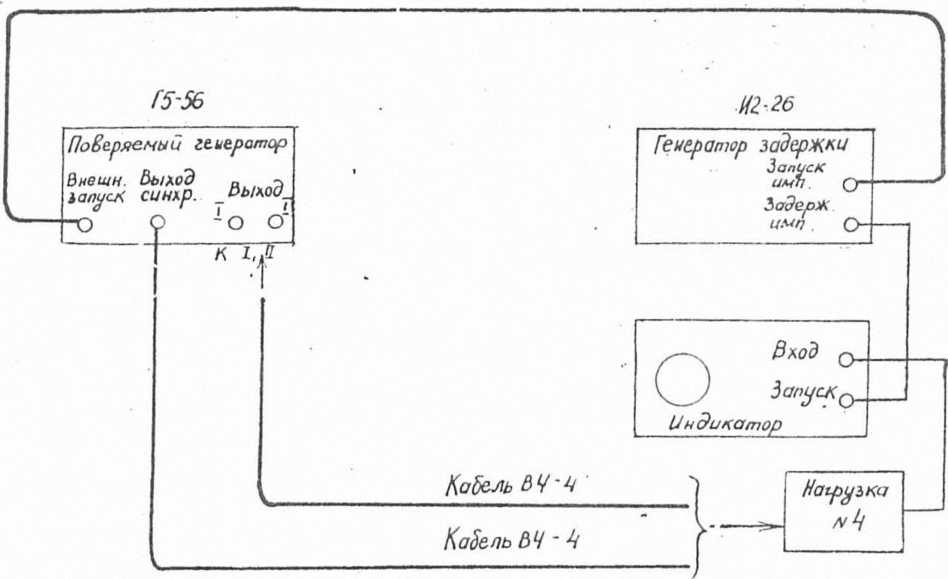

Рис. 27. Схема соединения приборов при работе с 112-26

/'□ - 56

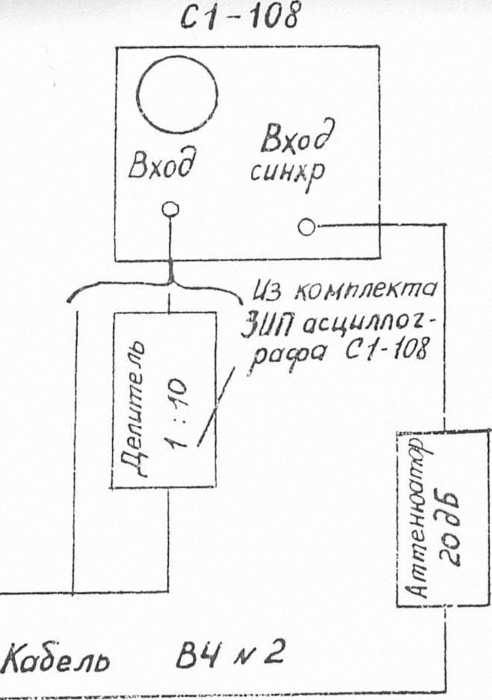

Рис. 30. Схема соединения прибора при работе с осциллографом CI-I0S.

Базовое смещение проверяется с помощью вольтметра постоянного тока В7-23 в режиме нормальных положительных и отрицательных импульсов при скважности нс менее 100.

Проверка диапазона измерения и погрешности установки периода повторения производится частотомером 43-54.

Испытуемый прибор устанавливается в режим внутреннего запуска, амплитуда основных импульсов 5В.

Переключатель полярности в положение дельность импульсов «ЗХЮ^-2».

Ручка установки периода «ПЛАВНО» на упоре влево

В интервале 100 нс — 10 мкс измеряется частота повторения основных импульсов, в интервале 10 мкс — 1 с период повторения.

Измерение погрешности установки производится в гонках 1, 2, 4, 10 на поддиапазонах «ХЮ <•>, «Х10» и в точках 1, 5, 10 — на поддиапазоне «Х10⁵».

Убедиться в наличии плавной регулировки периода < помощью ручки «ПЛАВНО».

На поддиапазоне «ХЮ» установить переключателем последовательно все значения от 1 до 10 и убедиться в монотонном нарастании периода.

В точке «х 10» установить переключателем с дискретностью 0,1 все значения ог 0 до 0,9 и убедиться в монотонном нарастании периода следования.

Проверить правильность функционирования всех декад делителя (положение переключателя ХЮ², X Ю³, ХЮ⁴) с помощью частотомера 43-5-1 в точке «1» переключателя «1 — 10».

Результаты испытании считаются удовлетворительными, если диапазоны изменения и погрешность установки периода повторения соответствуют требованиям и. 13.1.3 табл. 5

Проверка диапазона изменения временного сдвига, погрешности установки временного сдвига основных импульсов I и 11 каналов прибора относительно синхроимпульс.!

коэффициента заполнения и второго импульса

пары относительно первого производится измерителем временных интервалов Н2-26 в шаназоне !0 нс — 10 мкс и частотомером 43-54 в нрислах от 10 мкс до 1 с па максимально и минимально возможных периодах повторения ис пытуемого генератора.

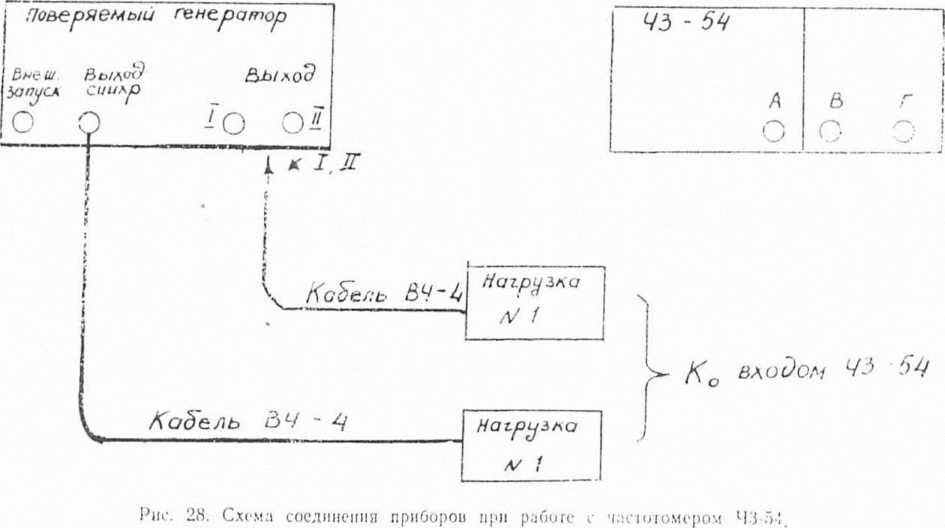

Схемы соединения приборов показаны на рис. 27, 28

При изменении временного сдвига амплитуда основных импульсов каждого канала устанавливается в пределах (равной амплитуде синхроимпульса) 5—10 В. ручка установки временного сдвига «ПЛАВНО» — на упоре влево.

Полярность основных импул лов ■ положительная

длительность

Измерения производятся в точках 1, 2, 4. Ю — на поддиапазонах           <Х10"”». «\1 и в точках I. 5, -0 —

на поддиапазоне «Х10*»

При проведении исныкнн'н сначала па индикатор И2-26 подается синхроимпульс поверяемого прибора регулировкой «УСТАНОВКА ЗАДЕРЖКИ» генератора задержки прибора И2-26 импульс выводится па центр экрана индикатора. Скорость развертки устанавливается «0,2 или 0,5». Фиксируется временное положение синхроимпульса на уровне 0.5 от амплитуды — т.н. Затем на вход индикатора И2-26 подается основной импульс и, нс меняя скорости развертки, регулировкой задержки прибора И2-26 фронт основного импульса повсряе?иого прибора совмещается с точкой на экране индикатора и фиксируется новое значение задержки — Тзз.

Истинная величина временного сдвига определяете а формуле (1):

ТИСТ = Тза—                    (1)

Погрешность установки временного сдвига определяется по формуле (2):

Ат -- (г.» пет — D).              (2)

где D — установленное па приборе Г5-56 значение времен ного сдвига.

Коэффициент заполнения но временному сдвигу проверяется при определении погрешности при отношении T/D -2 в грех любых точках диапазона в интервале 10 мкс4-0,о с

При работе с частотомером 43-54, поверяемый прибор

Измерения производятся при периоде повторения основного импульса 1 с для временного сдвига 10 — 0.5-10° мкс и однократном запуске для временного сдвига 0,54-1 с.

Далее убедиться в наличии плавной pei улировки времен ною сдвига.

На поддиапазоне «У. 10» установить переключателем последовательно все значения от 1 до 10 и убедиться в монотонном нарастании временного сдвига.

В точке «1ХЮ» установить переключателем с дискретностью 0,1 все значения от 0 до 0,9 и убедиться в монотонном нарастании временного сдвига.

Проверить правильного, функционирования всех декад делителя (положение переключателя X 10², ХЮ'. ХЮ⁴) с помощью частотомера 43-54 в точке «10» переключатели «1 — 10».

Проверка диапазона изменения временного сдвига второю импульса пары относительно первого производится ана логично проверке диапазона изменения временного сдвига основного импу.'п.са относительно синхроимпульс л

Измерения производя гея в гичках I. 5. 10 Хмплитуда пары основных импульсов уста на в.т инне i ся 5В. полярность — по на и теряемого временного сдвига определяется как разность показаний шкалы «УСТАНОВКА ЗАДЕРЖКИ» прибора 112-26 при совмещении индикаторной метки поочередно с фронтом первою и второго импульсов пл уровне 0,5.

Погрешность установки временного сдвига пары в рабочем интервале температур и при изменении напряжения сети не должна превышать ±(0.1Г)п4-3 нс).

Длительность фронта и среза, выброс и неравномерноегь на вершине и в паузе основного импульса проверяется с помощью осциллографа С7-12.

Схема соединения приборов приведена на рис. 29, форма импульса — на рис. приложения 16.

Испытуемый прибор ставится в режим внутреннего за

Синхронизация ocmi.vioi рафа <7 12 осуществляется основным импульсом I (II) капала с генератора Г5-56. На вход осциллографа через аттенюатор из комплекта ВИПа осциллографа C7-i2 подаются импульсы испытуемого 11 (1) канала обеих полярностей

Исходная установка параметров поверяемого генератора приведена в табл. 7 приложения 1а

Параметры выходного сигнала определяются согласно I рафику приложения 16.

Приложение 1а

Исходная установка параметров поверяемого генератора

Таблица 7

з

(

>l кА

• 1- 1 - исходный уровень б паузе

• 2- 2, з-з - пределы допускаемой неравномерности в паузе,

4-a_ts-5 -пределы допускаемой неравномерности вершины_t

6-6 - усредненная линия вершины,

и - амплитуда импульса _t Т_и ■ длительность импульса _t

Lop' Г_с - длительность срронта, среза■ ty ,1& - время установления _f воитановления, h'в, h "в - дыдросы на вершине и в паузе, h, h ₂ ' неравномерности вершины и Ь паизе,

Ь* -наклон вершины (часть неравномерности вершины)

Параметры выходного импульса.

13.4. Оформление результатов поверки

Результаты поверки записываю ich в раздел «Периоди веская поверка основных нормативно-технических характеристик:» формуляра. В конце раздела по положительным результатам поверки производится запись о проведенной по верке, заверенная подписью поверителя, оттиском ново рнтельного клейма.

На генератор, не удовлетворяющий требованиям iiacw.i щих методических указаний, выдается извещение о его нс пригодности к применению с записью в нем параметров, по которым генератор не соответствует техническим условиям

• 14. ПРАВИЛА ХРАНЕНИЯ

Генератор Г5-56 может храниться в течение 5 лет в капитальных отапливаемых помещениях при температуре ок ружающего воздуха от 278° до 303° К (3° до 30°С), относительной влажности 85% при температуре 298°К (25°С), а также в течении 3-х лет в капитальных неотапливаемых помещениях при темпера'туре от 263° до 303° К (от минус 10^е до плюс 30°С) и относительной влажности 95% при температуре 298°К (25°С).

После окончания срока хранения прибор необходимо проверить на работоспособность в соответствии с разделом 13.1.

После этого вновь произвести упаковку прибора согласно разделу 15.1. а—е.

15. ТРАНСПОРТИРОВАНИЕ

15.1. Тара, упаковка и маркирование упаковки.

Для упаковки прибора Г5-56 применяется укладочная и транспортная тара. Подготовленный прибор к упаковке общепромышленного исполнения эксплуатационной документацией помещают в картонную коробку. Стыки коробки заклеивают. Коробку с прибором помещают в транспортный ящик вместе с ЗИП. Заполняют свободные места амортизирующим материалом так, чтобы не было смещения коробки с прибором 1i ЗИП относительно друг друга и стенок транспортного ящика. Транспортный ящик обтягивают лентой, забивают гвоздями и пломбируют.

I

При поставке на экспорт прибор укладывается в картонную коробку, предохранив лицевую сторону прибора вкладышем. Стенки коробка заклеивают и коробку с прибором помещают в чехол, кладут мешочки с селикагелем и гер-митизируют. Герметизированную коробку укладывают вместе с ЗИП в один транспортный ящик. '1уда же укладывается эксплуатационная документация в чехле, кромки которого заварены. В транспортном ящике все свободные места заполняются амортизирующим материалом так, чтобы не было смещения укладочной упаковки и ЗИП относительно дру! друга и стенок транспортного ящика. Транспортный ящик обтягивают лентой, забивают гвоздями, пломбируют.

При поставке но требованию прибор помещают в укладочный ящик, туда же укладывается эксплуатационная документация в чехле и мешочки с селикагелем. Укладочный ящик с прибором и ЗИП упаковываются в транспортный ящик. В транспортном ящике все свободные места заполняются амортизирующим материалом так, чтобы не было смещения упаковки прибора и ЗИП относительно друг друга и стенок транспортного ящика. Транспортный ящик обтягивают лентой, забивают гвоздями и пломбируют.

Маркирование транспортного ящика производится в соответствии с ГОСТ 14192-71.

79
