Отпечатано: ООО «Типография «Виконт»,

173011 Великий Новгород, ул. Береговая, д. 48, к. 2, тел. (8 816 2) 677894, e-mail: vicont@novgorod.net

Дымомеры АВГ-1Д

ПАСПОРТ

ВЕКМ.415311.009 ПС

Содержание

ВЕКМ.415311.009 ПС

Настоящий паспорт предназначен для ознакомления обслуживающего персонала с принципом действия, конструктивными особенностями и правилами технической эксплуатации дымомеров АВГ-1Д.

  • 1 Общие положения

    • 1.1 Назначение прибора

      • 1.1.1 Дымомеры АВГ-1Д предназначены для измерения дымности отработавших газов дизельных двигателей автомобилей, а также для измерения частоты вращения коленчатого вала автомобилей и температуры масла двигателя.

      • 1.1.2 Прибор может применяться на станциях технического обслуживания автомобилей и других предприятиях, связанных с ремонтом и регулировкой автомобилей с дизельными двигателями на соответствие установленным ГОСТ, а также при проверке технического состояния автомобилей органами автоинспекции

Рабочие условия применения прибора:

  • 1) питание прибора:

от бортовой сети автомобиля напряжением (12 +2,8/-1,2) В;

от сети переменного тока напряжением 220 В (- 15/+10) % и частотой

50 Гц ± 1 Гц ;

  • 2) температура окружающего воздуха от 0 до 35 °C;

  • 3) относительная влажность окружающего воздуха до 95 % при температуре 30°С и более низких температурах без конденсации влаги;

  • 4) атмосферное давление 92 - 105 кПа.

  • 2 Основные технические характеристики

    • 2.1 Основные технические характеристики дымомеров приведены в таблице 1.

Таблица 1

Исполнение

Определяемая характеристика

Диапазон из-мерений

Пределы допускаемой погрешности*

абсолютной

приведенной

АВГ-1Д-1

АВГ-1Д-2

АВГ-1Д-3

АВГ-1Д-4

Натуральный показатель ослабления светового потока К, м'Коэффициент ослабления света N, %

0 — ОО

(0-10, при К>10 К= ~)

0-100

10,05м’1 при К= (1,6 -Г 1,8 м"1)

+1,0% при

N=(49,74-53,9)

±1,0% от ДИ

АВГ-1Д-2

Частота вращения, об/мин

0 - 6000

-

±2,5%

АВГ-1Д-3

Температура, масла, °C

0 - 100

-

±2,5%

АВГ-1Д-4

Частота вращения, об/мин Температура, масла, °C

0 - 6000

0 -100

-

±2,5%

±2,5%

Примечание:

Все исполнения АВГ-1Д имеют эффективную базу 1_=0,43 м;

К - натуральный показатель ослабления светового потока (коэффициент поглощения по ГОСТ Р 41.24-2003 Правила ЕЭК ООН № 24, ГОСТ Р 52160-2003);

N -коэффициент ослабления светового потока.

  • 2.2 Каждое основное исполнение АВГ-1Д имеет 2 дополнительных исполнения, отличающихся комплектом поставки, представленным в таблице 2.

Таблица 2 Дополнительные исполнения дымомера.

Дополнительный номер исполнения

Различие в комплектах поставки

01

-

02

Принтер

  • 2.3 Потребляемая мощность, ВА, не более:

    в режиме измерения...................................................

    40

  • 2.4 Габаритные размеры, мм:

оптический блок 355x220x220;

пульт управления 210x110x40.

  • 2.5 Масса прибора должна быть не более, кг:

оптический блок - 6;

пульт управления - 0,5.

  • 2.6 Время прогрева рабочей камеры не должно превышать 10 мин.

  • 2.7 Давление отработавшего газа в камере дымомера не должно отличаться от давления окружающего воздуха более чем на 735 Па (75 мм вод. ст.).

  • 2.8 Предел допускаемого интервала времени работы дымомеров АВГ-1Д без корректировки чувствительности должен быть не менее 12 месяцев.

  • 2.9 Время срабатывания показаний Т0,в электрической измерительной цепи при установке экрана, полностью закрывающего фотоприемнник, должно быть равным 0,9 - 1,1 сек. Время срабатывания, вызванное прохождением дыма от момента входа в прибор до момента полного заполнения дымовой камеры, не должно превышать 0,4 сек.

  • 2.10 Прибор в транспортной таре должен выдерживать без повреждений:

  • 1) воздействие температур от минус 40 до плюс 50 °C;

  • 2) воздействие относительной влажности (95+3) % при температуре плюс 30°С;

  • 3) транспортную тряску с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту.

  • 2.11 Средняя наработка на отказ должна быть не менее 10 000 ч.

  • 2.12 Полный средний срок службы должен быть не менее 10 лет. Критерием предельного состояния дымомеров является экономическая целесообразность восстановления или ремонта.

  • 3 Комплектность

    • 3.1 Комплект поставки дымомеров должен соответствовать таблице 3. Таблица 3

      № пп

      Изделия

      Кол-во

      1

      Оптический блок

      1 шт

      2

      Пульт управления с кабелем

      1 шт

      3

      Пробоотборный шланг

      1 шт

      4

      Пробоотборный зонд для горизонтально расположенной выпускной системы

      1 шт

      5

      Пробоотборный зонд для вертикально расположенной выпускной системы

      1 шт

      6

      Светофильтр контрольный

      1 шт

      7

      Кабель питания 220В

      1 шт

      8

      Кабель питания 12В

      1 шт

      9

      Датчик температуры масла*

      1 экз.

      10

      Датчик частоты вращения коленчатого вала*

      1 экз.

      11

      Комплект ЗИП:

      фильтр вентилятора предохранитель ВП1-1, 250В,2А предохранитель ВП2Б-1В, 250В,5А

      • 1 шт

      • 2 шт

      1 шт

      12

      Паспорт ВЕКМ.415311.009 ПС

      1 экз.

      13

      Методика поверки ВЕКМ.415311.009 ДЛ

      1 экз.

*- поставляется в зависимости от исполнения.

Примечание. Допускается замена комплектующих изделий без ухудшения

их параметров.

  • 4 Устройство и работа

    • 4.1 Дымомер состоит из оптического блока, пульта управления и пробозаборного устройства.

    • 4.2 Дымомер оснащен интерфейсом RS-232 для соединения с ПК через COM-порт посредством нуль-модемного кабеля или без проводной связью (радиоканал), поставляемые по отдельному заказу.

    • 4.3 В дымомере использован метод просвечивания столба отработавших газов источником света и его поглощение. Длина траектории лучей света называется эффективной оптической базой L. Эффективная оптическая база дымоме-ра L = 0,43 м.

Источник света и фотоприемник имеют спектральную характеристику, соответствующую кривой человеческого глаза в диапазоне от 430 до 680 нм.

Оптическая схема дымомера изображена на рис. 1.

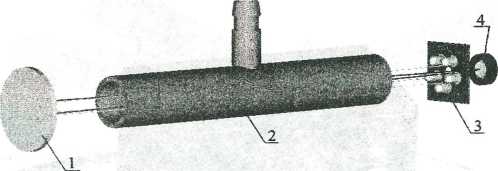

Рисунок 1. Оптическая схема дымомера

1- отражатель,                        2-  кювета,

3- источник света,                   4- фотоприемник

Излучение источника света 3 проходит кювету 2,отражателем 1 снова направляется в кювету 2 и попадает на фотоприемник 4.

Сигнал фотоприемника, пропорциональный степени поглощения однородного по плотности дыма, обрабатывается контроллером и отображается на дисплее в виде натурального показателя ослабления светового потока К, м'1, и коэффициента ослабления светового потока N, %.

  • 4.4 Оптическая система защищена от возможных загрязнений принудительным обдувом.

Вентилятор обеспечивает внутри оптического блока избыточное давление воздуха. Выход нагнетенного воздуха происходит через щелевые держатели измерительной камеры и тем самым обеспечивается защита оптики от сажи отработавшего газа.

  • 4.5 Газовый тракт состоит из газозаборного зонда с пробоотборным шлангом, входного штуцера, клапана и вентилятора.

Для правильного измерения дымности следует помнить, что входное отверстие зонда следует располагать по направлению оси выпускной трубы, где распределение отработавших газов является наиболее равномерным.

Клапан выполнен на базе реечного электропривода с перемещающимся штоком. Максимальный пусковой ток электродвигателя 1А, ток удержания 0.35±0.06 А.

Наличие клапана позволяет подстраивать нуль прибора при установленном газозаборном устройстве в выхлопной трубе.

  • 4.6 Конструктивно оптический блок выполнен в виде прямоугольного каркаса с защитным кожухом, связанный кабелем связи с переносным пультом управления.

  • 4.7 Внешний вид дымомера изображен на рис. 2.

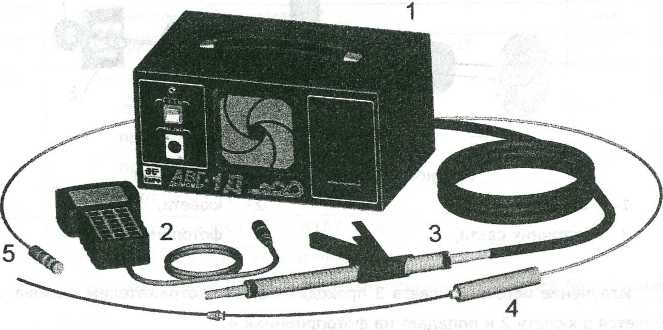

Рисунок 2. Общий вид дымомера.

1- оптический блок,                            2- пульт управления,

3- газозаборный зонд с проботборным        4- датчик температуры масла,

шлангом,

5- датчик частоты вращения коленча

того вала

На рис. 3 изображен пульт управления.

Рисунок 3. Пульт управления. Вид спереди.

На рис.4 изображены газозаборные зонды.

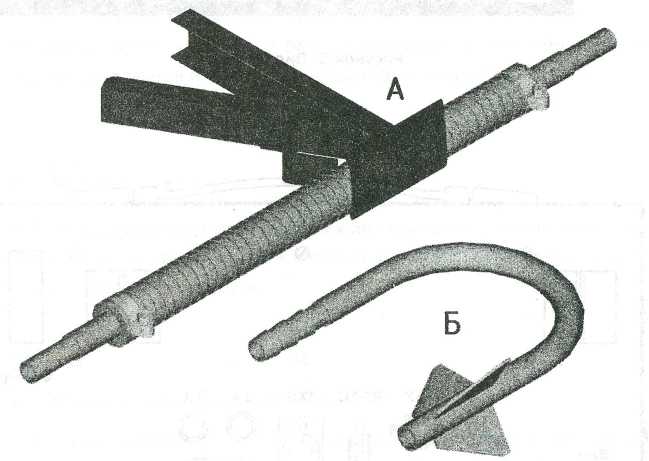

Рисунок 4.Зонды

А- зонд для горизонтально расположенной выпускной системы;

Б - зонд для вертикально расположенной выпускной системы.

На рис. 5 и 5а представлен вид оптического блока спереди и сзади.

Рисунок 5. Вид спереди

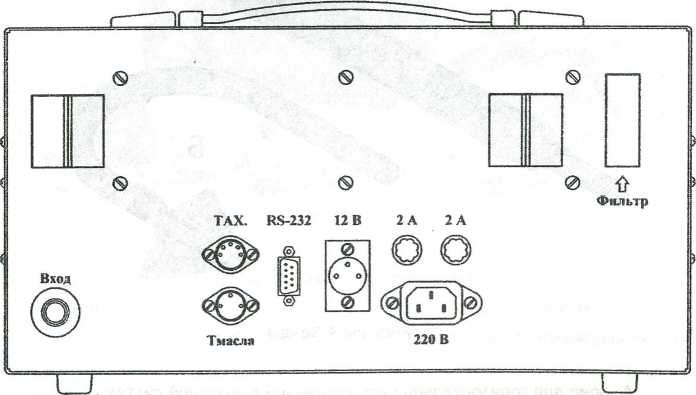

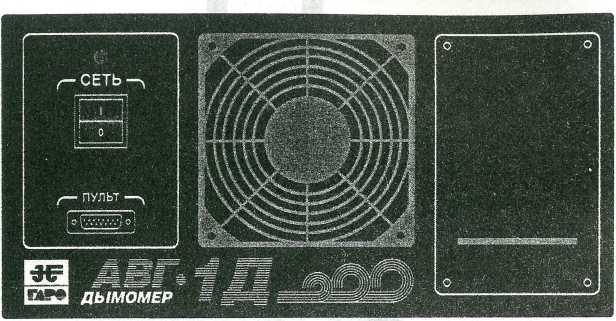

Рисунок 5а. Вид сзади.

  • 5 Маркировка

    • 5.1 Маркировка

Дымомер имеет маркировку, расположенную и содержащую:

  • -  на лицевой панели:

  • 1) товарный знак предприятия-изготовителя;

  • 2) условное наименование («АВГ-1Д»)

  • -  на заводской табличке, содержащая:

  • 1) условное наименование («АВГ»);

  • 2) модель(«1Д-4.01»);

  • 3) заводской номер;

  • 4) год изготовления;

  • 5) знак утверждения типа;

  • 6) знак соответствия системы сертификации ГОСТ Р;

  • 7) знаки «ВЕРХ», «БЕРЕЧЬ ОТ ВЛАГИ», «ХРУПКОЕ, ОСТОРОЖНО», а также основные, дополнительные и информационные надписи по ГОСТ 14192-96.

  • 6 Меры безопасности

    • 6.1 Эксплуатация и ремонт установки должны проводиться в соответствии

с настоящим паспортом, правилами технической эксплуатации электроустановок

и правилами техники безопасности.

  • 7 Общие указания по эксплуатации

    • 7.1 После длительного хранения в условиях повышенной влажности прибор перед включением следует выдержать при нормальных условиях в течении 12 час.

    • 7.2 При большой разности температур в складских и рабочих помещениях, полученный со склада прибор выдержите не менее 2 час. в нормальных условиях в упаковке.

  • 8 Подготовка и порядок работы

    • 8.1 Рекомендуется устанавливать дымомер так, чтобы прямые солнечные лучи не падали на его заднюю поверхность.

Перед включением необходимо убедиться в наличии электрической розетки с заземлением. Сетевой выключатель должен находиться в положение " 0 ”.

  • 8.2 Подключить сетевой кабель к разъему оптического блока. В зависимости от источника электрического питания к разъему на задней панели подключить кабель питания 220 В или кабель питания 12 В из комплекта принадлежностей.

    • 8.2.1 Подключить пульт управления к оптическому блоку.

    • 8.2.2 Соединить элементы пробоотборной системы со штуцером оптического блока.

    • 8.2.3 Подключить датчик температуры (рис. 6) к разъему оптического блока.

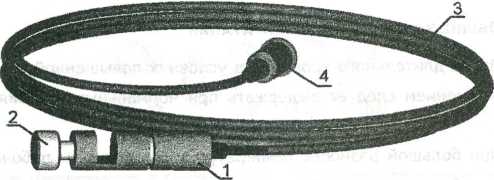

Рисунок 6. Датчик температуры масла

1-ручка, 2-ограничитель, 3-кабель, 4-разъём.

  • 8.2.4 Подключить датчик частоты вращения коленчатого вала (рис. 7) к разъему оптического блока.

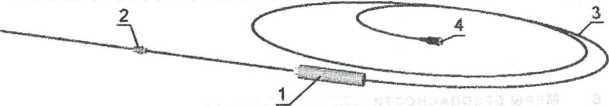

Рисунок 7. Датчик частоты вращения коленчатого вала

1-корлус датчика, 2-винт,3-кабель, 4-разъём.

  • 8.2.5 Подключить датчик числа оборотов к разъему оптического блока.

8.3 Перевести сетевой выключатель в положение " I ".

ВЕКМ.415311.009 ПС

На дисплее в верхней строке появится изображение текущего времени и дата. В нижней строке - температуры: рабочей камеры оптического блока и ок

ружающего воздуха.

21.03.04   10:00

Прогрев прибора

Тос = 20°С

Ткам = 25°С

8.4 После установления температуры рабочей камеры (не более 10 ми

нут) произойдет операция "Установка нуля", прибор перейдет в режим измерения

текущей дымности.

21.03.04   10:10

К, м1 = 0.00

N, % = 0.00

Прибор в норме

  • 8.5 Для выбора операции нажать кнопку "F1", на экране появится

ГЛАВНОЕ МЕНЮ "выбор работы".

21.03.04    10:10

Выбор работы

|- измерение!

  • - настройка

  • - проверка

  • 8.6 Для выбора требуемой операции использовать кнопки "Т" "1". После этого нажать кнопку "Enter". Выход из режима и возврат в ГЛАВНОЕ МЕНЮ кнопкой Возврат в текущее измерение дымности производить кнопкой

  • 8.7 Измерение

8.7.1 Из ГЛАВНОГО МЕНЮ и положении курсора на строке Измерение нажать кнопку "ENTER”. На экране дисплея появится Меню режимов измере

ния:

21.03.04

10:10

Режим измерения

-1 /об. двигателя

  • - св. ускорение

  • - на макс, оборотах

ВЕКМ.415311.009 ПС

Для выбора требуемой операции использовать кнопки "Т" "4-". После этого нажать кнопку "Enter”. Возврат в ГЛАВНОЕ МЕНЮ (Выбор работы) производить кнопкой

  • 8.7.2 Режим измерения температуры двигателя и оборотов коленчатого вала.

Двигатель должен быть заглушен и установлен стояночный тормоз. Установить датчик температуры (до ограничителя) в двигатель на место масляного щупа (Рис. 6).

Установить датчик частоты вращения коленчатого вала на топливной трубке 1-го цилиндра, зажав датчик винтом 2 (рис. 7).

Запустить двигатель и прогреть его, используя нагрузочные режимы или многократное повторение циклов свободного ускорения. Температура должна быть в пределах, установленных предприятием - изготовителем, но не ниже 60°С. Измеряют значения nmin и nmax, которые должны быть в пределах, установленных предприятием - изготовителем. Выход из режима - кнопкой "Enter".

На экране дисплея отобразятся текущие результаты измерения:

21.03.04  10:14

Тм = 8б,6°С FflB = 5800 об/мин

4-такт

Допускается использовать штатные средства транспортного средства для определения температуры масла двигателя - по индикатору температуры охлаждающей жидкости, а частоту оборотов коленчатого вала - по показаниям тахометра.

В режиме измерения частоты вращения коленчатого вала двигателя нажатие на кнопку "1" приводит к понижению чувствительности схемы тахометра, на кнопку "3" - к повышению чувствительности. Нажатием на кнопки "1" и "3" можно установить требуемый уровень чувствительности тахометра для устойчивого измерения частоты оборотов коленчатого вала для данного АТС.

  • 8.7.3 Режим установки нуля.

Нажать кнопку "Enter". Дымомер переходит в режим установки нуля, которая длится 20 сек. На экране дисплея отображается время калибровки

21.03.03    10:17

Уст. нуля

■■■■■■■■ С

ВЕКМ.415311.009 ПС

Выход из режима установки нуля выполняется автоматически. Перед выполнением режима установки нуля необходимо убедится, что пробоотборный зонд не установлен в выхлопную трубу автомобиля и/или двигатель не запущен.

  • 8.7.4 Подготовку к контролю дымности на неподвижно стоящем автомобиле проводить в следующей последовательности:

заглушить двигатель (при его работе); установить стояночный тормоз;

установить противооткатные упоры под колеса ведущих мостов (для автобусов категории М3 и грузовых автомобилей категорий N2, N3;

установить зонд для отбора отработавших газов из выпускной трубы в дымомер;

запустить двигатель;

включить сцепление и установить рычаг переключения передач в нейтральное положение;

Примечание. При контроле дымности в помещении необходимо обеспечить вентиляцию этого помещения.

Выбрать режим измерения. Нажать кнопку "Enter".

  • 8.7.5 Режим измерения на свободном ускорении.

На экране дисплея появится следующая информация:

текущее значение натурального показателя ослабления светового потока (значение коэффициента поглощения света) К, м'1;

текущее значение коэффициента ослабления света N, %; номер цикла измерения №;

график Время - Дымность ( К ) с шагом 0,1 сек (длительность заполнения экрана 14 сек., затем его обновление).

К—1.41 м’1 N=45.3% №=1

Переместить равномерно педаль подачи топлива (далее по тексту - педаль) за 0,5 - 1 сек до упора. Держать педаль в этом положении 2-3 сек. Отпустить педаль и через 8-9 сек приступить к повторному измерению. В нижней строке дисплея появится бегущая линия для выдержки времени цикла измерения. Циклы свободного ускорения повторятся автоматически не менее 6 раз. После первого цикла измерения произойдет автоматический переход к следующему циклу измерения и обновится экран. После шестого цикла на дисплее появится результат измерения:

№1 К=1.41м1 N=45.3%

№2 -

№3

№4

№5 №6

Кер = хх.х м1 Измерение действит.

  • 8.7.6 В зависимости от полученных циклов измерения в строке результат измерения появится надпись "действительный", если:

число циклов измерения = 6;

максимальные значения четырех последних циклов не образуют убывающей последовательности в зоне шириной 0,25 м'1;

Прервать измерение и возвратить в отображение текущей дымности кнопкой "Fl".

Запуск измерения в 1 цикле происходит только при превышении установленного порога дымности (5%).

В предпоследней строке дисплея, если измерение действительное, появится среднее значение измеренной дымности. Выход из режима измерения и переход в ГЛАВНОЕ МЕНЮ кнопкой "Enter". Для последующих измерений повторить пункты 8.7.4 - 8.7.6.

  • 8.7.7 Режим измерения на максимальной частоте вращения двигателя.

На экране дисплея появится следующая информация: текущее значение натурального показателя ослабления светового потока К, м1;

текущее значение коэффициента ослабления света N, %;

номер цикла измерения №;

график Время - Дымность ( К ) с шагом 0,1 сек (длительность заполнения экрана 14 сек., затем его обновление).

ВЕКМ.415311.009 ПС

Запуск измерения происходит только при превышении установленного порога дымности (5%). Время измерения составляет 12 сек с момента превышения порога. Необходимо нажать на педаль газа до упора и удерживать ее в этом положении, пока экран не сменится на вывод результата.

  • 8.7.8 Работа с принтером

  • 8.7.8.1 Прибор, укомплектованный принтером, позволяет печатать результат изме

рения на свободных ускорениях. После проведения измерения дымности в режиме свободных ускорений на дисплее появится отчет результата. Нажать кнопку       На дисплее

высветится окно:

21.03.05    10:10

Вл:_____________

Г.н: _______________

Дымность на св.

ускор.

К = 1.016 м-1 Печать? <enter>

Где: Вл - владелец автомобиля;

Г.н. регистрационный номер автомобиля.

Для печати - нажать "Enter", отмена печати - "F1". После печати или отмены происходит переход в меню "Измерение". Текстовый ввод клавишами букв и цифр. Смена регистра - "Shift", выбор цифр - выбор букв - "4-“, переход к следующей букве

Новую термобумагу в принтере заправлять по мере необходимости. Для замены остатков бумаги на новую необходимо крышку термопринтера потянуть на себя, через открытую крышку удалить термобумагу с валиком. Валик вставить в новый рулон. Рулон бумаги с валиком вставить в принтер так, чтобы бумага разматывалась снизу рулона на Вас. Лёгким нажатием закрыть крышку.

  • 8.8 Проверка

  • 8.8.1 Проверка дымомера производится с использованием контрольного нейтрального светофильтра, входящего в комплект (рис. 8).

Рисунок 8. Вид светофильтра, входящего в комплект поставки

  • 8.8.2 в ГЛАВНОМ МЕНЮ при установленном курсоре на строке "Проверка" нажать кнопку "Enter". Будет выполнена операция "Установка нуля", и прибор перейдет в режим измерения дымности по контрольному светофильтру.

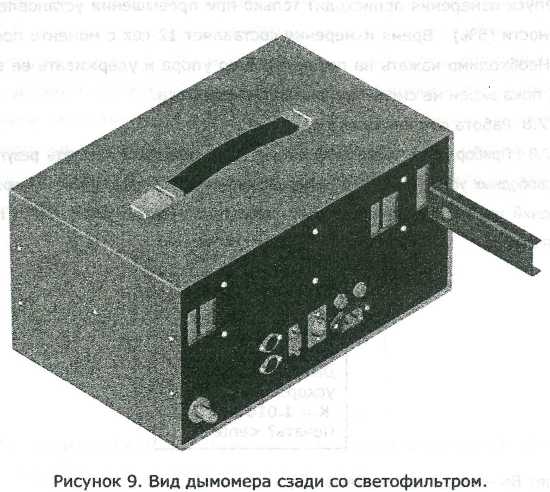

Для проверки установить в окно корпуса (рис. 5) фильтр, на экране будет отображаться текущее значение дымности.

21.03.04    10:14

Измерение по фильтру

К = 1.65 м1

N = 51.1 %

Сравнить измеренное значение со значением, указанном в паспорте ВЕКМ.415311.009 ПС.

Если разность показаний дымомера и данных контрольного светофильтра отличаются более чем на ±0,3 м1, необходимо обратиться в ремонтную организацию.

  • 8.8.3 Если сигнал с фотоприемника в режиме "Установка нуля" меньше или больше установленного порога, то появится сообщение "ифото меньше поро-18

ВЕКМ.415311.009 ПС га"/"ифото больше порога". Прибор перейдет в режим "Настройки оптики" кнопкой "Enter”. Выход из режима кнопкой "Enter".

  • 8.8.4 При надписи "ифото меньше порога" необходимо промыть поверхности стекла излучающих светодиодов и зеркала. На дисплее появиться напряжение сигнала, снимаемого с фотоприемника.

  • 8.8.5 Нажимая кнопки "Г'(уменьшение) или "3"(увеличение) на пульте установить напряжение фотоприемника в пределах 1.7 - 2.0В.

После установления требуемого напряжения нажать кнопку "Enter", прибор произведет установку нуля и перейдет в режим измерения текущего значения дымности.

21.03.04         10:14

Настройка ифото

Uf= 2.49В

  • 8.8.6 При надписи "ифото больше порога" выполнить операцию настройки сигнала фотоприемника по п.8.8.5.

  • 8.8.7 Если указанные операции не приводят к установке требуемого сигнала фотоприемника, необходимо обратиться в ремонтную организацию.

  • 8.9 Настройка времени

  • 8.9.1 В режиме "Настройка" перейти на строку "время", нажать кнопку "Enter".

По шаблону года, месяца, числа, часа, минут цифровыми кнопками 0 ... 9, установить время и дату, нажать для сохранения "Enter". Выход без сохранения -"Fl".

  • 8.10 Выключение прибора производить в следующей последовательности: перейти в основное меню;

перевести сетевой выключатель в положение " 0 ".

  • 9 Возможные неисправности и способы их устранения

    • 9.1 Возможны неисправности и способы их устранения приведены в таблице 4.

Таблица 4

Наименование неисправности, внешние проявления и дополнительные признаки

Вероятная причина

Способ устранения

1. При включении в сеть установки не загораются световые индикаторы "Сеть", на дисплее отсутствуют служебные сообщения.

Перегорели предохранители

Заменить предохранители

2. На нижней строке дисплея появилось сообщение "Нет связи с Д".

Кабель связи

Проверить целостность кабеля связи и контакты.

Включить еще раз

З.При включении питания на дисплее появилась надпись "Время прогрева больше нормы"

С момента включения дымомера прошло более 10 минут

Выход из строя оптического блока

4.При включении дымомера нет сообщения на дисплее

Предохранитель пульта, целостность кабеля

Выход из строя кабеля пульта управления

5. Дымомер не реагирует на измеряемый дым

1. Не подсоединен пробоотборный тракт.

Подсоединить пробоотборный тракт.

2. Деформация пробоотборного шланга

Устранить деформацию или заменить пробоотборный шланг

6. Т м выше 120 °C на воздухе.

Обрыв кабеля датчика. Не подключен датчик температуры масла.

Подключить.

7. Дымомер не реагирует на измерение частоты вращения.

Не подключен датчик частоты вращения, плохо зажат датчик, изменение коэффициента усиления схемы тахометра.

Подключить датчик, регулировочным винтом закрепить на топливной трубке первого цилиндра.

Примечание: Д - дымомер.

Подробнее поиск неисправностей изложен в Инструкции по наладке и ре

монту дымомеров, которая поставляется организациям, производящим ремонт.

  • 10 Техническое обслуживание

    • 10.1 Техническое обслуживание проводится с целью обеспечения бесперебойной работы, повышения эксплутационной надежности и эффективности использования прибора.

    • 10.2 Техническое обслуживание установки должно осуществляться в проверке надежности соединений и отсутствия повреждения электрических кабелей, содержания пробоотборной части в чистом состоянии.

    • 10.3 При сомнении, в правильности показания дымомера его значения проверяют с помощью контрольного светофильтра, входящего в комплект.

' s"

  • 10.4 Внешнюю поверхность прибора протирать сухой или слегка влажной

х'

тканью, не допуская попадания влаги в прибор.

  • 11  Поверка

    • 11.1 Поверка дымомера производится в соответствии с "Методикой поверки" БЕКМ.415311.009 ДЛ.

    • 11.2 Поверка осуществляется при выпуске из производства, по истечении межповерочного интервала и после ремонта, затрагивающего оптическую часть прибора.

    • 11.3 Межповерочный интервал- 12 месяцев,в Республике Беларусь -б месяцев.

  • 12  Правила хранения и транспортирования

    • 12.1 Прибор рекомендуется хранить в сухом, отапливаемом помещении.

    • 12.2 Прибор транспортируется всеми видами транспорта, обеспечивающими защиту от атмосферных осадков.

  • 13 Сведения о приемке

Дымомер ABr-lfl-^.O-Z заводской номер техническим условиям ТУ 4215-009-17329247-04 (ВЕКМ.415311.009ТУ) и признан

соответствует

годным к эксплуатации.

число, месяц, год

  • 14 Свидетельство об упаковывании

Дымомер АВГ-1Д->^ .о/, заводской номер J <7 0______, упакован на

ООО «Альфа-динамика» согласно требованиям, предусмотренным в действующей технической документации.

должность

личная подп

расшифровка подписи

0 6.

число, месяц, год

  • 15 Свидетельство о первичной поверке

Дымомер АВГ-1Д-^.оу^,заводской номер .333~~. внесенный в Государст

венный реестр под № 27860-04, по результатам поверки признан годным и допу

щен к применению. Значение натурального показателя ослабления светового потока контрольного светофильтра К, м13^3^равно          .

16 Сведения о проведении периодических поверок

16.1 По результатам поверки (проводится не реже одного раза в год) дымомер признан годным для эксплуатации.

Дата поверки

Результат Поверки (годен, не годен)

Значение натурального показателя ослабления светового потока контрольного светофильтра К, м1

Ф.И.О.

и организация поверителя

Подпись и клеймо поверителя

17 Гарантии изготовителя

  • 17.1 Предприятие-изготовитель гарантирует соответствие дымомера АВГ-1Д требованиям данного паспорта и конструкторской документации при соблюдении правил транспортирования, хранения и эксплуатации.

  • 17.2 Гарантийный срок - 12 месяцев со дня поставки.

  • 17.3 В течение гарантийного срока предприятие - изготовитель безвозмездно ремонтирует прибор и его части при условии соблюдения потребителем правил транспортирования, хранения и эксплуатации. Ремонт прибора и его частей осуществляется в месте проведения ремонта предприятием-изготовителем, либо его уполномоченным представителем.

  • 17.4 Ремонт прибора и его частей после окончания гарантийного срока, либо при неисправностях, возникших в результате нарушения правил транспортирования, хранения и эксплуатации, либо после ремонта в организации, неуполномоченной осуществлять гарантийный ремонт, производится по договору с потребителем.

  • 17.5 Место проведения ремонта предприятием-изготовителем:

  • 1) ЗАО «НовГАРО», 173003 г. Великий Новгород, ул. Б. Санкт-Петербургская, д. 64. (8162) 940-960, 940-961, E-mail: service@novqaro.ruwww.novgaro.ru.

  • 2) ООО «Апьфа-динамика» 123154, г. Москва, ул. Маршала Тухачевского, д. 32 кор. 2 кв. 24 , телефон: (495) 799-19-83, факс: (499) 188-03-69, E-mail: alfa-din@mail.ru, www.infrakar.narod.ru

  • 17.6 Место проведения ремонта уполномоченным представителем выясняется дополнительно у реализующей организации.

    Сертифицировано Русским Регистром

    ИСО 9001

Система менеджмента сертифицирована

18 Сведения о рекламациях

При отказе в работе или неисправности дымомера в период гарантийного срока потребителем в пятидневный срок должен быть составлен рекламационный акт.

В акте должно быть указано: дата изготовления (по отметке в разделе 13 данного паспорта), дата продажи и заводской номер. Акт должен содержать наиболее полные сведения о характере неисправности и моменте ее возникновения, указывается наименование предприятия-потребителя, его адрес и номер контактного телефона.

При несоблюдении указанного порядка составления акта, изготовитель рекламаций не принимает.

Рекламации следует направлять по адресу: ООО «Альфа-динамика» 123154, г. Москва, ул. Маршала Тухачевского, д. 32 кор. 2 кв. 24 или ЗАО «НовГАРО», 173003, Великий Новгород, ул. Б. Санкт-Петербургская 64.

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего ЛИСТОВ (страниц) в документе

Номер документа

Входящий номер сопроводительного документа

Подпись

Дата

измененных

замененных

новых

аннулированных

УТВЕРЖДАЮ

Заместитель руководителя

ГЦИ СИ "ВНШШ нм. Д.И Менделеева"

__~           Й-С. Александров

'ТМЯТ          . ...2(8)8 г.

Дымомер АВГ-1Д

Методика поверки

ВЕКМ.415311.009 ДЛ

Руководитель научно-исследовательского отдела гостгалоноп в области физико-химических измерений

ГЦИ СИ "ВНИИМ им. Д.И. Менделеева"

<-<-----Л.А. Конопельке

"___*    .......... 2008 г.

Главный специалист

ГЦИ СИ "ВНИИМ им. Д.И. Менделеева"

С.И. Антонов ОХ г.

Санкт-Петербург 2008

Настоящая методика поверки распространяется на дымомеры АВГ-1Д (далее но тексту - приборы), предназначенные для автоматического измерения дымности я отработавших газах дизельных двигателей автотранспортных средств, а также для измерения частоты вращения коленчатого вала двигателя и температуры моторного масла.

Межповерочный интервал - 1 год.

1.ОПЕРАЦИИ ПОВЕРКИ

  • 1.! При проведении поверки должны быть выполнены операции, указанные в табл. I,

Таблица 1.

НАИМЕНОВАНИЕ ОПЕРАЦИИ

НОМЕР ПУНКТА МЕТОДИ

КИ ПОВЕРКИ

ОБЯЗАТЕЛЬНОСТЬ

ПРОВЕДЕНИЯ ОПЕРАЦИЙ

ПРИ ПОВЕРКЕ:

ПЕРВИЧНОЙ

ПЕРИОДИЧЕСКОЙ

1

2

3

4

1.Внешний осмотр

6.1

Да

Да

2. Опробование

6.2

Да

Да

2.1 .Проверка работоспособ-

6.2.1

Да

Да

пости

З.Определение метрологиче-

6.3

ских характеристик

3.1 .Определение предела по-

6.3.1

Да

Да

грешности измерительного канала дымности

3.2.Определение приведенной погрешности канала измере-

6.3.2

Да

Да

ния температуры масла. З.З.Определение предела приведенной погрешности прибора при измерении частоты вращения коленчатого вала.

6.3.3

Да

Да

Примечание: При отрицательных результатах любой из операций поверка прекращается.

  • 2. СРЕДСТВА ПОВЕРКИ

При проведении поверки применяются следующие средства:

Таблица 2 Средства поверки

Na п. п

Наименование, тип эталонного средства измерений или вспомогательного средства поверки

ГОСТ, ТУ или основные технические характеристики

1

Комплект нейтральных светофильтров КП-01*

№ в Госреестре 21280-01

Нейтральный светофильтр из комле-кта с коэффициентом поглощения, равным k= (1,6+ 1,8) м’1, что соответствует коэффициенту ослабления света У= (49,7+53,9) %

Погрешность нейтрального фильтра при к= (1,6+ 1,8 ) м' не должна превышать ±0,025 м'1, ± 0,5 % -по шкале N.

2

Генератор импульсов

ГЗ-109 ЕХ 269.086 ТУ. Диапазон 0.1 мкс-1000 мкс

3

Частотомер электронно-счетный

43-36

ЕЭ2.721.061.ТУ

4

Термометр лабораторный ТЛ 4

ГОСТ 28498-90. Диапазон (0-50) "С. Цена деления 0,1 °C

5

Барометр-анероид М-67

ТУ 2504-1797-75.

Цена деления 1 мм. рт. ст.

6

Психрометр аспирационный М-34-М

ГРПИ 405132.001 ТУ

7

Термометр

ГОСТ 8.558-93. Диапазон измерений от 0 до 100 °C с абсолютной погрешностью, не превышающей 0,5 °C

•Возможна замена на другие светофильтры, не уступающие по характеристикам, например, из набора КНФ-1.

Примечание:

  • 1. Средства поверки должны иметь действующие свидетельства о поверке.

  • 2. Допускается использовать средства поверки других типов, метрологические характеристики которых не хуже указанных, и иметь свидетельства о поверке.

  • 3. УСЛОВИЯ ПОВЕРКИ

  • 3.).Поверка прибора должна производиться при следующих внешних условиях: температура окружающего воздуха,°C   (20 + 5);

- относительная влажность воздуха,% от 30 до 80 атмосферное давление                92-105 кПа

-напряжение питания переменным током -220 В (+10/-15) %

  • 3.2. Не допускается попадания на дымомер прямых солнечных лучей

  • 3.3. В помещении, где проводится поверка, не должно быть повышенных уровней электромагнитного излучения и вибрации.

  • 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1. При проведении поверки должны быть соблюдены требования безопасности, указанные в паспорте ВЕКМ.415311.009 ПС, раздел "УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ”.

  • 5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1. Перед проведением операции поверки необходимо:

  • 1) установить и подготовить к работе средства поверки в соответствии с их технической документацией;

  • 2) прибор в выключенном состоянии должен быть выдержан при температуре

(20 ± 5) “С не менее 3 часов:

  • 3) прибор должен быть подготовлен к работе в соответствии с паспортом BEKM.4I5311.009 ПС;

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1. Внешний осмотр

При внешнем осмотре устанавливается соответствие прибора требованиям паспорта BEKM.415311.009 ПС:

  • - отсутствие видимых нарушений покрытий;

  • - наличие и качество надписей;

  • - соответствие комплектности прибора, указанной в паспорте;

  • - соответствие номера прибора, указанного в паспорте.

  • 6.2. Опробование.

  • 6.2.1. Проверка работоспособности.

Опробование работы дымомера производится для оценки его работоспособности в соответствии с указаниями технической документации фирмы-изготовителя. Результаты опробования следует считать положительными, если по окончании времени прогрева прибора отсутствуют сообщения о неисправности и на дисплее отображаются текущие результаты измерения определяемых параметров.

  • 6.2.1.1. Установить в измерительную камеру перед фотоприемником непрозрачный экран и снять показания прибора.

Результаты опробования считаются положительными, если показания прибора соответствуют:

по каналу измерения коэффициента поглощения света       сс

по каналу измерения коэффициента ослабления светового потока (100,0 -1,0)%.

  • 6.2.1.2. Вынуть непрозрачный экран из камеры и снять показания прибора. Результаты опробования считаются положительными, если показания прибора соответствуют:

по каналу измерения коэффициента поглощения света       О

по каналу измерения коэффициента ослабления светового потока (0,0+ 1,0)%.

  • 6.3. Определение метрологических характеристик

  • 6.3.1. Определение предела погрешности измерительного канала дымности.

Проверку производить на прогретом приборе. Для продувки прибора необходимо использовать очищенный воздух.

Провести подстройку нуля дымомера в соответствии с паспортом ВЕКМ.415311.009 ПС.

Ввести в световой поток измерительной камеры экран, полностью перекрывающий световой поток (противоположный конец светофильтра, входящего в комплект поставки дымомера). При этом прибор должен показазъ « по шкале к. Ввести в световой поток нейтральный светофильтр, коэффициент поглощения света, к, которого находится в пределах от 1,6 до 1,8 м'1 ±0,025 м'1, что соответствует коэффициенту ослабления светового потока, N. от 50 до 54% +0,5%.

Показания дымомера нс должны отличаться от паспортных данных светофильтра более чем на +0,05 м ’, но шкале измерения коэффициента ослабления светового потока более чем на ± 1 %.

6.3.2 Определение приведенной погрешности канала измерения температуры масла.

Приведенная погрешность канала измерения температуры масла определяется по формуле:

Ти -Тд,

у =__Х100%

Тв

где.Ти - показания прибора , °C

Тд - действительное значение температуры, измеренное с помощью рабочего эталона , °C

Тв- верхнее значение диапазона измерения температуры.

Результаты считаются положительными, если приведенная погрешность не превышает значений + 2,5 % .

  • 6.3.3. Определение предела приведенной погрешности прибора при измерении частоты вращения коленчатого вала двигателя производить по схеме, представленной в приложении (Приложение Б).

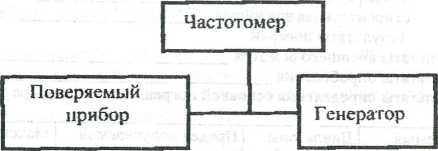

С помощью генератора задается частота импульсов в соответствии с табл.З.

Таблица 3

Частота импульсов генератора, Гц

Частота вращения коленчатого вала, об/мин

2-х тактного двигателя

4-х тактного двигателя

5

600

10

600

1200

20

1200

25

---

3000

50

3000

6000

100

6000

Приведенную погрешность у„ прибора при измерении частоты оборотов коленчатого вала двигателя определяют по формуле:

п;-п0

у„ =      _________. 100 %

nj

где nj - измеренное число оборотов;

по -действительное значение числа оборотов двигателя;

nj- верхний предел измерения ( 6000 об/мин).

Для исключения промаха показания тахометра прибора необходимо сличить с показаниями другого тахометра, в частности, имеющегося в автомобиле. Прибор считается выдержавшим испытание, если полученное значение основной приведенной погрешности не превышает + 2,5 % от ДИ.

  • 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.). Положительные результаты поверки следует оформить:

при первичной поверке - отметкой в паспорте BEKM.4153I1.009 ПС и (или) выдачей свидетельства о государственной поверке по установленной форме;

при периодической поверке - отметкой в паспорте ВЕКМ.415311.009 ПС и(или) выдачей свидетельства о государственной поверке по установленной форме.

  • 7.2. В случае отрицательных результатов поверки дымомер признается непригодным и к применению не допускается. На дымомер выдают извещение о непригодно

сти.

ПРИЛОЖЕНИЕ А (рекомендуемое).

ПРОТОКОЛ ПОВЕРКИ

Дымомер модели ____________________

Зав.№___________________

Дата выпуска ______________________________

Дата поверки__

Условия поверки: температура окружающего воздуха____°C;

атмосферное давление ___________кПа;

относительная влажность _________________%.

Результаты поверки

  • 1. Результаты внешнего осмотра_____________________________

  • 2. Результаты опробования__________________________________

  • 3. Результаты определения основной погрешности дымомера

    Определяемый компонент или параметр

    Диапазоны измерений

    Предел допускаемой погрешности, %

    Максимальное значение основной погрешности, полученное при поверке

    У

    Д

    У

    д

    Коэффициент поглощения к, м’!

    Коэффициент ослабления света м%

    0-10

    0-100

    Частота вращения колен.вала, об/мин

    0-6000

    Температура масла, °C

    0-100

4. Заключение__________________________________

Поверитель

ПРИЛОЖЕНИЕ Б

Схема подключения поверяемых дымомеров для определения частоты вращения коленчатого вала

Рис. Б1

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
