ГЗ-102

ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ

' -                       wiir- .T-j-T-"*1*-"'. g

(КОНТРОЛЬНЫЙ j'-A

И8Я

ц

К-.•'■'• ' i ш

Ии

■1

Is'/A' т

зЯ

я

I *■

Л

Ifefe 4

1 $

• I

Продолжение табл. 6

Нанменоьанн-е

Т«п ^условное обозн-в-•чей ие)

Основные параметры КИЛ

Погрешность, .%   ;

Примечание

Вольтметр

.83-24

20 мВ 100 В

20 Гц 1000 МГц

±(0,2+^у)

Вольтметр электронный цифровой

ВК7-

10А/1

0—10 в

20 Гц — 20 кГц

±(0,2+

, 0,2(/Пре)!^

+ <л J

Примечание. Допускается использование любой другой -аппаратуры, обеспечивающей измерение параметров проверяемого прибора с требуемой точностью.

При поверке прибора используется нестандартное оборудование ■ заградительный /гС-фильтр с коэффициентом затухания ле менее — 60 дБ на основной частоте.

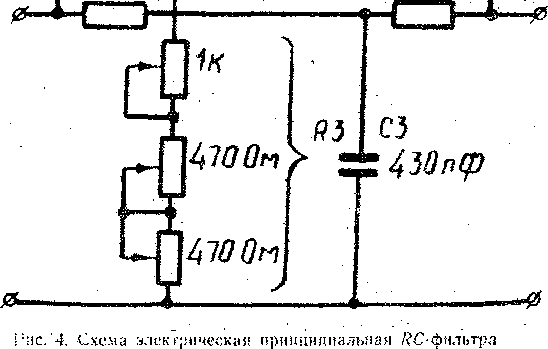

/?С-фильтр представляет собой двойной Т-образный мост. Схема моста одной частоты (100 кГц) представлена на рис. 4.

При настройке подбираются поз. Cl, С2, СЗ.

Для других частот изменяются величины поз. С/, С2, .СЗ, : которые рассчитываются по формулам:

Д =--- ------------------------------— частота настройки моста, (2)

. С! . да. €2

да .да ci + c2

где            л =----------- —

(«г-рда) .да сз

А'2. да —резисторы моста; Cl, С2, СЗ — емкости моста.

Входное сопротивление фильтра должно быть не менее ' 5 кОм. ' ■

Коэффициенты ослабления Кз и Кз фильтра определяются следующим методом: на вход фильтра подают напряжение требуемой частоты настройки и добиваются подавления первой гармоники на 60 дБ.

■ После этого, не расстраивая фильтр, на вход подают на-гфяжаняё 2-й и 3-й гармоник частоты настройки и замеряют коэффициенты передачи фильтра на этих гармониках.

М.4. МЕТОДЫ ПОВЕРКИ

Характеристики генератора поверяются при работе генератора в нормальных условиях:

/^температура окружающей среды 293±5°К (+20 + 5°С); / атмосферное давление 100000+4000 Н/м2 (750 + 30 / мм рт. ст.);

( относительная влажность 65+15%;

. +,. питание сети напряжением 220+4,4 В, частотой 50+0,5 Гц. 10.4.1. Определение погрешности установки частоты гене-. ратора по шкале частот производится методом непосредственного измерения частоты генератора электронно-счетным частотомером, например ЧЗ-9А.

Определение погрешности установки частоты по шкале частот производится во всех оцифрованных точках шкалы каждого поддиапазона..

10.+2. Коэффициевт+армоник проверяется по схеме рис. .5. От генератора на вход заградительного ЛС-фнльтра подайте напряжение, контроль напряжения осуществляйте по стрелочному индикатору генератора. ■? у                    у

/Включите внутреннюю нагрузку генератора.

С.выхода фильтра напряжение подайте на вход анализатора гармоник. Ручками настройки фильтра и ручкой установки частоты генератора подавите сигнал на входе анализатора. Контролировать подавление сигнала можно по индикатору анализатора. После подавления сигнала основной частоты анализатором измерьте амплитуды напряжения второй и третьей гармоник (Uz, С/з).

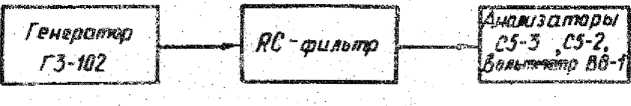

Рнс. 5. Схема -электрическая структурная проверки коэффициента нелкнен-пых искажений

Коэффициент гармоник измерьте на частотах:

20, 60, 200 Гц (I поддиапазон);

200, 1000, 2000 Гц (II поддиапазон);

.2, 10, 20 кГц (Ш поддиапазон);

20, 100, 200 кГц (IV поддиапазон).

Измерения на частотах 20, 60, 200, 1000, 2000 Гц производите анализатором гармоник С5-3; на частотах 10, 20 кГц — анализатором гармоник С5-2: на частотах 100, 200 кГц — вольтметром селективным В6 1.

Коэффициент гармонических искажений определяется по формуле:

к, = /(кллтаил . 1ГО%|        (4)

бвх

где: Кг, K-j......коэффициенты ослабления соответствующих

г а р м о и и к ф и л ьт р о м;

(/;—напряжение второй гармоники на выходе фильтра;

1Л— напряжение третьей гармоники на выходе фильт-. ■ ра;.          -

' . А/11Х напряжение на входе фильтра. .:

.10.4:3. Погрешность ослабления аттенюатора определяется методом замещения или методом непосредственного измерения выходного напряжения образцовым вольтметром.

Ослабление аттенюатора поверяется на частотах 55 Гц, 1 кГц, 200 кГц.

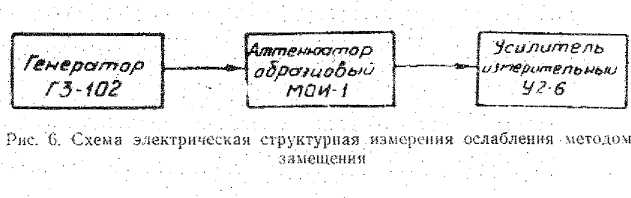

Измерение ослабления методом замещения производится при выходной мощности не более 0,1 Вт с помощью образцового аттенюатора типа МОИ-1 (см. приложение .3) по схеме (рис. 6).

В качестве индикатора используется усилитель измерительный У2-6.

Перед измерением установите ручку «ПРЕДЕЛЫ ШКАЛЫ» в положение «10 V», внутреннюю нагрузку генератора 600 Ом в положение выключено, внутреннюю нагрузку, образцового аттенюатора в положение включено, ослабление образцового аттенюатора 100 дБ. Ручкой «РЕ Г. ВЫХ.» установите выходное напряжение, удобное для отсчета на приборе У2-6. Затем, увеличивая ослабление испытуемого аттенюатора и соответственно уменьшая ослабление образцового аттенюатора (до прежнего показания прибора У2-6), отсчитайте по показанию образцового аттенюатора величину погрешности ослабления испытуемого аттенюатора.

Измерение ослабления аттенюатора методом непосредственного измерения выходного напряжения производится с помощью вольтметра ВЗ-20 и технологического усилителя с коэффициентом усиления Ку = 100 и общей нестабильностью усиления не более 0,1 дБ.

Генератор ■

Вольтметр

' r$-fO2

Рнс. 7. Схема электрическая структурная измерения ослабления аттенюатора до 60 дБ метолом непосредственного измерения выходного напря

жения

Для измерения ослабления до 60 дБ включительно, приборы собираются по схеме, изображенной на рис. 7.

Сначала измерьте напряжение на входе аттенюатора генератора (УД, для чего аттенюатор установите в положение ну*, левого затухания (ручку «ПРЕДЕЛЫ ШКАЛЫ» генератора в положение «10 V») и, при включенной внутренней нагрузке генератора,, по шкале вольтметра ВЗ-20 с помощью.- ручки «РЕГ. ВЫХ.» генератора установите напряжение 7 В. Затем измерьте напряжение U2 для ступеней ослабления аттенюатора 10, 20, 30, 40, 50 и 60 дБ, что соответствует, положениям ручки «ПРЕДЕЛЫ ШКАЛЫ» генератора 3V; IV, 300 mV, .100 mV, 30 mV и 10 mV соответственно. Дальше выключите внутреннюю нагрузку генератора 600 Ом и составьте схему согласно рис. 8, для чего технологический усилитель гнездом «ВХОД» вставьте прямо в гнездо «ВЫХОД» генератора, к выходу усилителя подключите вольтметр ВЗ-20, на усилитель

Грнерагпор

Усилитель

Вольтметр

: ГУЮ2

тррноло ?. и чес

К‘11/

......

85-20

Щеточник ста

: ^l.LilUiUpoffaHHbtU.

.1

Рис. 8. Схема'электрическая структурная измерения ослабления 'аттенюатора свыше 60 дБ до 100 дБ

подайте ннтание от любого стабилизированного источиника . (например,’ от' ВСП-50) с .напряжением ■ 5,25± 0,1 В. Регулируя коэффициент усиления .усилителя, установите стрелку вольтметра ВЗ-20 в положение, в котором она находилась при измерении ослабления аттенюатора 60 дБ, измерьте напряжение /А для ступеней ослабления аттенюатора 70, 80, 90 и 100 дБ включительно, что соответствует положениям ручки «1ПРЕДЕЛЫ ШКАЛЫ» генератора 10 mV, 3 mV, ImV, 300 pV и 100 pV соответственно.

Ослабление аттенюатора (дБ) подсчитайте но формуле: • 'у            .   ,V,f.w==201gg-,                       (5)

где U.t — напряжение на входе аттенюатора;

U2 напряжение, измеренное вольтметро.м ВЗ-20, на выходе аттенюатора. . .                    <

Погрешность ослабления аттенюатора (дБ) подсчитайте по формуле:

; (6) где Мтм — номинальное значение ослабления аттенюатора:

Ачгам — измеренное значение ослабления аттенюатора.

При проверке аттенюатора необходимо заземлять только генератор, все остальные приборы не должны иметь собственного заземления, т. к. заземление их осуществляется через экран измерительного кабеля самого генератора.

10.4.4 Проверка зависимости выходного напряжения от частоты производится /вольтметром ВК7-10А/1 на частотах 20, 100 ,и 200 Гц (J поддиапазон); 200, 1000, 2000 Гц (II поддиапазон); 2, 10, 20 кГЦ (III поддиапазон); 20, 100 и 200 кГц (IV поддиапазон). На частоте 100 и 200 кГц измерения проводятся прибором ВЗ-24.

На частоте 1000 Гн установите выходное напряжение 7 В и, не изменяя положения? регулятора выхода, проверьте 'выходное напряжение на Вышеуказанных частотах.

10.4.5. Погрешность индикатора выходного уровня определяется'вольтметром BK7-I0A/I, который подключается к гнезду «ВЫХОД» генератора. Проверьте оцифрованные точки 2, 4, 6, и 8 В шкалы индикатор на частоте 1 кГц и на частотах 55, 400, 1000 Гц, 10' 100 и 200 кГц проверьте точку 8 В. На частоте 100 и 200 кГц измерения проводятся вольтметром ВЗ-24.

Погрешность в процентах подсчитайте по формуле:

о = ^-^-100%,            (7)

к

где Uti показание по шкале индикатора;

UAпоказание образцового вольтметра;

(А,-— конечное значение рабочей части шкалы индикатора.

11. РЕГУЛИРОВАНИЕ И НАСТРОЙКА

11.1 В генераторе отсутствуют блокирующие приспособления, поэтому При снятии обшивки необходимо выключить вилку шнура питания из сети переменного тока. При ремонте генератора необходимо соблюдать меры И правила техники безопасности.

25
